PEUGEOT 3008 2013 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 3008, Model: PEUGEOT 3008 2013Pages: 352, tamaño PDF: 17.1 MB
Page 201 of 352
199
INFORMACIÓN PRÁCTICA
Se aconseja desconectar la
batería si el vehículo va a per-
manecer parado durante más
de un mes.
Las baterías contienen sus-
tancias nocivas como ácido
sulfúrico y plomo, por lo que
deben eliminarse según las pres-
cripciones legales, y en ningún caso
deben desecharse junto con los resi-
duos domésticos.
Lleve las pilas y las baterías gasta-
das a un punto de recogida autoriza-
do.

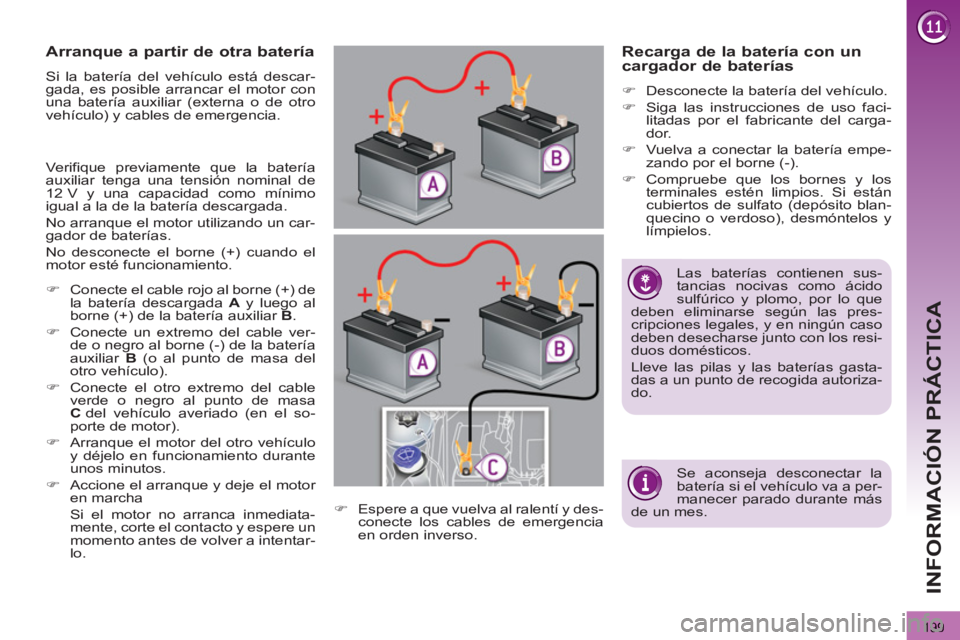

Recarga de la batería con un
cargador de baterías
)
Desconecte la batería del vehículo.
)
Siga las instrucciones de uso faci-
litadas por el fabricante del carga-
dor.
)
Vuelva a conectar la batería empe-
zando por el borne (-).
)
Compruebe que los bornes y los
terminales estén limpios. Si están
cubiertos de sulfato (depósito blan-
quecino o verdoso), desmóntelos y
límpielos.
)
Conecte el cable rojo al borne (+) de
la batería descargada A
y luego al
borne (+) de la batería auxiliar B
.
)
Conecte un extremo del cable ver-
de o negro al borne (-) de la batería
auxiliar B
(o al punto de masa del
otro vehículo).
)
Conecte el otro extremo del cable
verde o negro al punto de masa
C
del vehículo averiado (en el so-
porte de motor).
)
Arranque el motor del otro vehículo
y déjelo en funcionamiento durante
unos minutos.
)
Accione el arranque y deje el motor
en marcha
Si el motor no arranca inmediata-
mente, corte el contacto y espere un
momento antes de volver a intentar-
lo.
Verifique previamente que la batería
auxiliar tenga una tensión nominal de
12 V y una capacidad como mínimo
igual a la de la batería descargada.
No arranque el motor utilizando un car-
gador de baterías.
No desconecte el borne (+) cuando el
motor esté funcionamiento.
Arranque a partir de otra batería
Si la batería del vehículo está descar-
gada, es posible arrancar el motor con
una batería auxiliar (externa o de otro
vehículo) y cables de emergencia.
)
Espere a que vuelva al ralentí y des-
conecte los cables de emergencia
en orden inverso.
Page 202 of 352
200
INFORMACIÓN PRÁCTICA

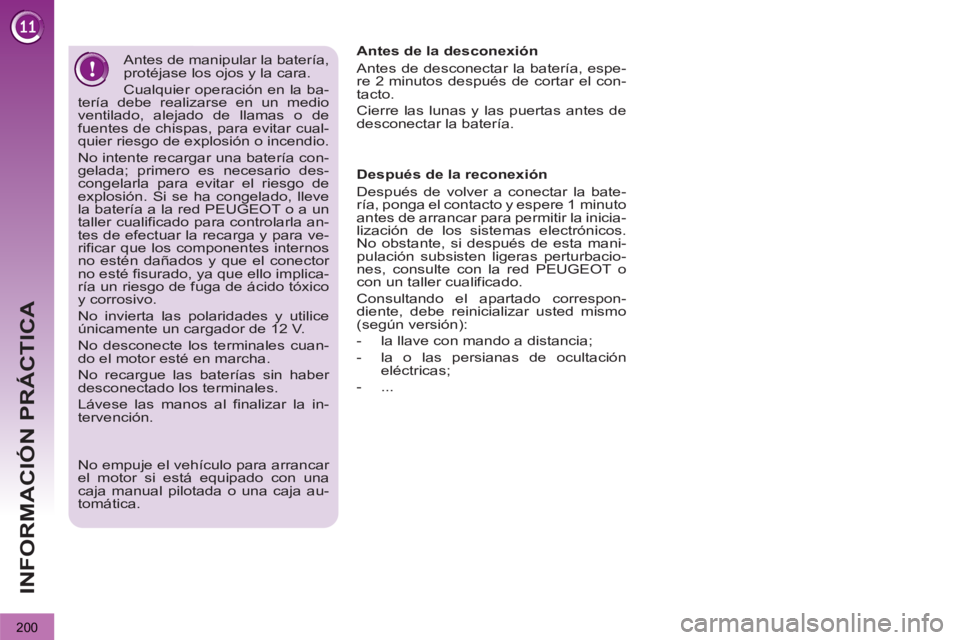

Después de la reconexión
Después de volver a conectar la bate-
ría, ponga el contacto y espere 1 minuto
antes de arrancar para permitir la inicia-
lización de los sistemas electrónicos.
No obstante, si después de esta mani-
pulación subsisten ligeras perturbacio-
nes, consulte con la red PEUGEOT o
con un taller cualificado.
Consultando el apartado correspon-
diente, debe reinicializar usted mismo
(según versión):
- la llave con mando a distancia;
- la o las persianas de ocultación
eléctricas;
- ...
Antes de la desconexión
Antes de desconectar la batería, espe-
re 2 minutos después de cortar el con-
tacto.
Cierre las lunas y las puertas antes de
desconectar la batería.
No empuje el vehículo para arrancar
el motor si está equipado con una
caja manual pilotada o una caja au-
tomática.
Antes de manipular la batería,
protéjase los ojos y la cara.
Cualquier operación en la ba-
tería debe realizarse en un medio
ventilado, alejado de llamas o de
fuentes de chispas, para evitar cual-
quier riesgo de explosión o incendio.
No intente recargar una batería con-
gelada; primero es necesario des-
congelarla para evitar el riesgo de
explosión. Si se ha congelado, lleve
la batería a la red PEUGEOT o a un
taller cualificado para controlarla an-
tes de efectuar la recarga y para ve-
rificar que los componentes internos
no estén dañados y que el conector
no esté fisurado, ya que ello implica-
ría un riesgo de fuga de ácido tóxico
y corrosivo.
No invierta las polaridades y utilice
únicamente un cargador de 12 V.
No desconecte los terminales cuan-
do el motor esté en marcha.
No recargue las baterías sin haber
desconectado los terminales.
Lávese las manos al finalizar la in-
tervención.
Page 203 of 352
201
INFORMACIÓN PRÁCTICA
Respete el tiempo indicado de
funcionamiento del motor para
garantizar que la batería esté
correctamente cargada.
No utilice de manera repetida y con-
tinua el arranque del motor para re-
cargar la batería.
Si la batería se descarga, no será
posible arrancar el motor (ver apar-
tado "Batería"). Si en ese momento se está
realizando una comunicación
telefónica:
- ésta se mantendrá durante 5 mi-
nutos con el kit manos libres del
WIP Sound o del WIP Nav;
- no obstante, con el WIP Com 3D,
podrá seguir hasta finalizar la
conversación.
Abandono del modo
Estas funciones se reactivarán automá-
ticamente en la siguiente utilización del
vehículo.
Para recuperar el uso inmediato de las
funciones, arranque el motor y déjelo
en funcionamiento durante al menos
5 minutos.

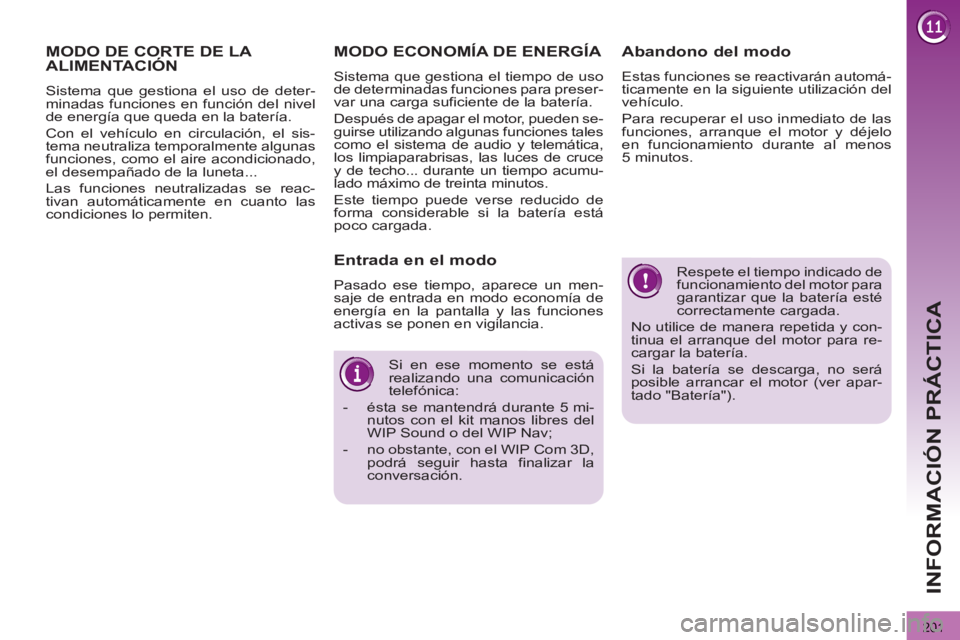

MODO DE CORTE DE LA ALIMENTACIÓN
Sistema que gestiona el uso de deter-
minadas funciones en función del nivel
de energía que queda en la batería.
Con el vehículo en circulación, el sis-
tema neutraliza temporalmente algunas
funciones, como el aire acondicionado,
el desempañado de la luneta...
Las funciones neutralizadas se reac-
tivan automáticamente en cuanto las
condiciones lo permiten.
MODO ECONOMÍA DE ENERGÍA
Sistema que gestiona el tiempo de uso
de determinadas funciones para preser-
var una carga suficiente de la batería.
Después de apagar el motor, pueden se-
guirse utilizando algunas funciones tales
como el sistema de audio y telemática,
los limpiaparabrisas, las luces de cruce
y de techo... durante un tiempo acumu-
lado máximo de treinta minutos.
Este tiempo puede verse reducido de
forma considerable si la batería está
poco cargada.
Entrada en el modo
Pasado ese tiempo, aparece un men-
saje de entrada en modo economía de
energía en la pantalla y las funciones
activas se ponen en vigilancia.

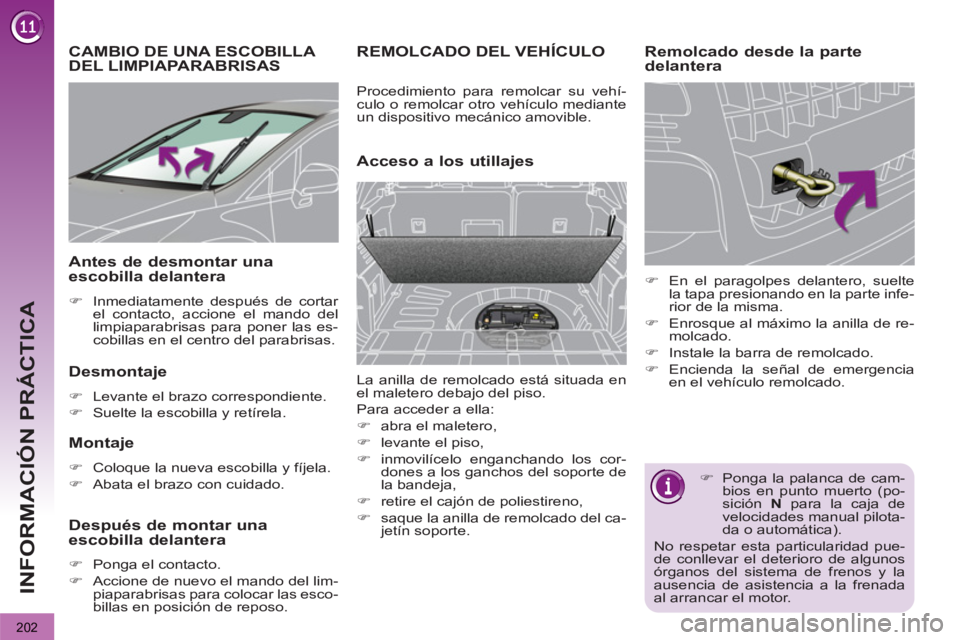

Page 204 of 352
202
INFORMACIÓN PRÁCTICA
CAMBIO DE UNA ESCOBILLA DEL LIMPIAPARABRISAS
Desmontaje
)
Levante el brazo correspondiente.
)
Suelte la escobilla y retírela.
Montaje
)
Coloque la nueva escobilla y fíjela.
)
Abata el brazo con cuidado.
Antes de desmontar una
escobilla delantera
)
Inmediatamente después de cortar
el contacto, accione el mando del
limpiaparabrisas para poner las es-
cobillas en el centro del parabrisas.
Después de montar una
escobilla delantera
)
Ponga el contacto.
)
Accione de nuevo el mando del lim-
piaparabrisas para colocar las esco-
billas en posición de reposo.
REMOLCADO DEL VEHÍCULO
Acceso a los utillajes
Remolcado desde la parte
delantera
)
En el paragolpes delantero, suelte
la tapa presionando en la parte infe-
rior de la misma.
)
Enrosque al máximo la anilla de re-
molcado.
)
Instale la barra de remolcado.
)
Encienda la señal de emergencia
en el vehículo remolcado. La anilla de remolcado está situada en
el maletero debajo del piso.
Para acceder a ella:
)
abra el maletero,
)
levante el piso,
)
inmovilícelo enganchando los cor-
dones a los ganchos del soporte de
la bandeja,
)
retire el cajón de poliestireno,
)
saque la anilla de remolcado del ca-
jetín soporte.
)
Ponga la palanca de cam-
bios en punto muerto (po-
sición N
para la caja de
velocidades manual pilota-
da o automática).
No respetar esta particularidad pue-
de conllevar el deterioro de algunos
órganos del sistema de frenos y la
ausencia de asistencia a la frenada
al arrancar el motor.
Procedimiento para remolcar su vehí-
culo o remolcar otro vehículo mediante
un dispositivo mecánico amovible.
Page 205 of 352
203
INFORMACIÓN PRÁCTICA
)

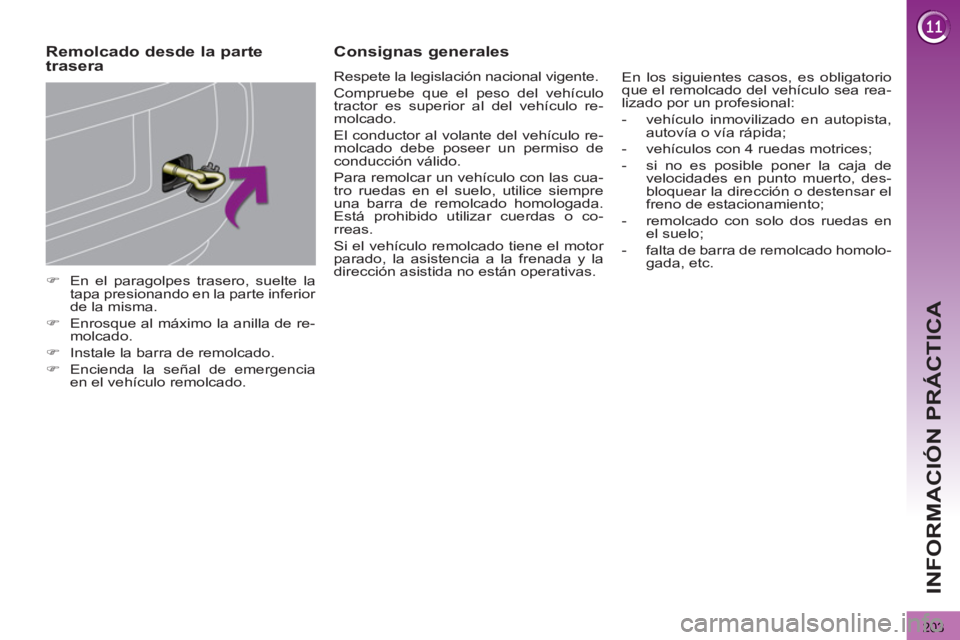

En el paragolpes trasero, suelte la
tapa presionando en la parte inferior
de la misma.
)
Enrosque al máximo la anilla de re-
molcado.
)
Instale la barra de remolcado.
)
Encienda la señal de emergencia
en el vehículo remolcado.
Remolcado desde la parte
trasera
Consignas generales
Respete la legislación nacional vigente.
Compruebe que el peso del vehículo
tractor es superior al del vehículo re-
molcado.
El conductor al volante del vehículo re-
molcado debe poseer un permiso de
conducción válido.
Para remolcar un vehículo con las cua-
tro ruedas en el suelo, utilice siempre
una barra de remolcado homologada.
Está prohibido utilizar cuerdas o co-
rreas.
Si el vehículo remolcado tiene el motor
parado, la asistencia a la frenada y la
dirección asistida no están operativas. En los siguientes casos, es obligatorio
que el remolcado del vehículo sea rea-
lizado por un profesional:
- vehículo inmovilizado en autopista,
autovía o vía rápida;
- vehículos con 4 ruedas motrices;
- si no es posible poner la caja de
velocidades en punto muerto, des-
bloquear la dirección o destensar el
freno de estacionamiento;
- remolcado con solo dos ruedas en
el suelo;
- falta de barra de remolcado homolo-
gada, etc.
Page 206 of 352
204
INFORMACIÓN PRÁCTICA

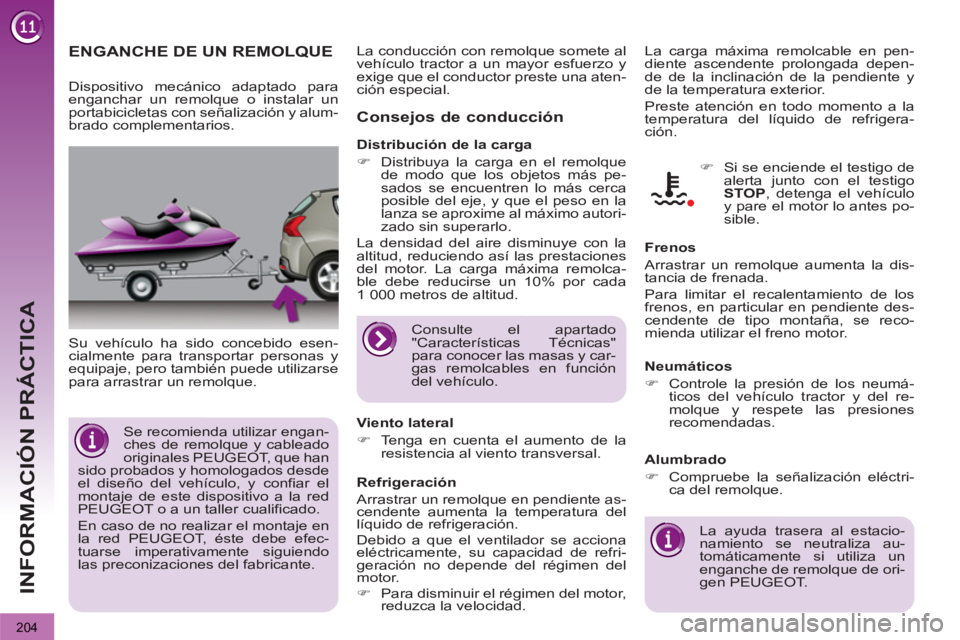

ENGANCHE DE UN REMOLQUE
Su vehículo ha sido concebido esen-
cialmente para transportar personas y
equipaje, pero también puede utilizarse
para arrastrar un remolque.
Consejos de conducción
La carga máxima remolcable en pen-
diente ascendente prolongada depen-
de de la inclinación de la pendiente y
de la temperatura exterior.
Preste atención en todo momento a la
temperatura del líquido de refrigera-
ción.
Viento lateral
)
Tenga en cuenta el aumento de la
resistencia al viento transversal.
Refrigeración
Arrastrar un remolque en pendiente as-
cendente aumenta la temperatura del
líquido de refrigeración.
Debido a que el ventilador se acciona
eléctricamente, su capacidad de refri-
geración no depende del régimen del
motor.
)
Para disminuir el régimen del motor,
reduzca la velocidad.
Frenos
Arrastrar un remolque aumenta la dis-
tancia de frenada.
Para limitar el recalentamiento de los
frenos, en particular en pendiente des-
cendente de tipo montaña, se reco-
mienda utilizar el freno motor.
Neumáticos
)
Controle la presión de los neumá-
ticos del vehículo tractor y del re-
molque y respete las presiones
recomendadas.
Alumbrado
)
Compruebe la señalización eléctri-
ca del remolque.
La ayuda trasera al estacio-
namiento se neutraliza au-
tomáticamente si utiliza un
enganche de remolque de ori-
gen PEUGEOT.
)
Si se enciende el testigo de
alerta junto con el testigo
STOP
, detenga el vehículo
y pare el motor lo antes po-
sible.
Dispositivo mecánico adaptado para
enganchar un remolque o instalar un
portabicicletas con señalización y alum-
brado complementarios.
Distribución de la carga
)
Distribuya la carga en el remolque
de modo que los objetos más pe-
sados se encuentren lo más cerca
posible del eje, y que el peso en la
lanza se aproxime al máximo autori-
zado sin superarlo.
La densidad del aire disminuye con la
altitud, reduciendo así las prestaciones
del motor. La carga máxima remolca-
ble debe reducirse un 10% por cada
1 000 metros de altitud.
La conducción con remolque somete al
vehículo tractor a un mayor esfuerzo y
exige que el conductor preste una aten-
ción especial.
Se recomienda utilizar engan-
ches de remolque y cableado
originales PEUGEOT, que han
sido probados y homologados desde
el diseño del vehículo, y confiar el
montaje de este dispositivo a la red
PEUGEOT o a un taller cualificado.
En caso de no realizar el montaje en
la red PEUGEOT, éste debe efec-
tuarse imperativamente siguiendo
las preconizaciones del fabricante.
Consulte el apartado
"Características Técnicas"
para conocer las masas y car-
gas remolcables en función
del vehículo.
Page 207 of 352
205

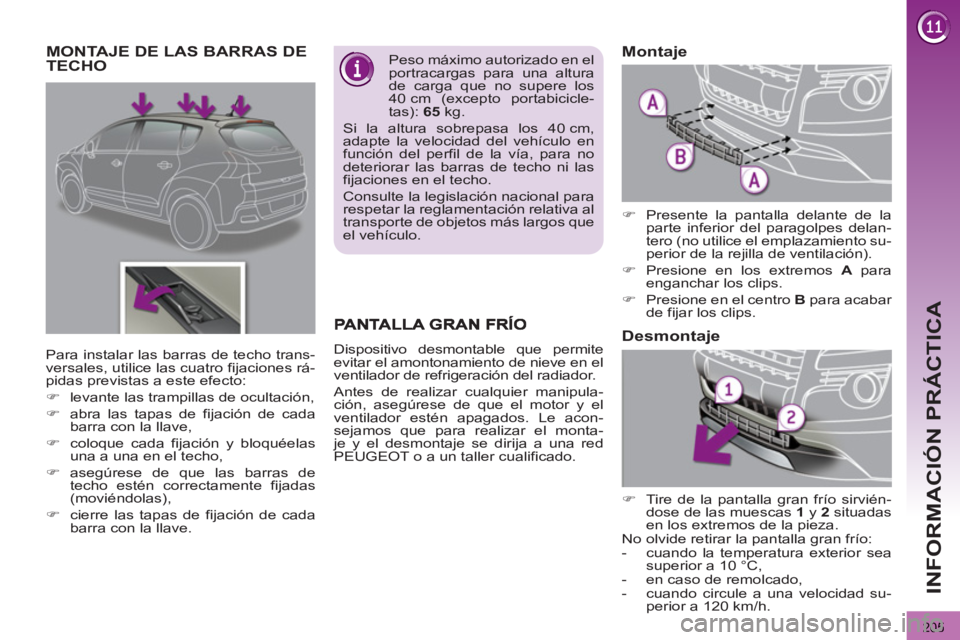

INFORMACIÓN PRÁCTICA
MONTAJE DE LAS BARRAS DETECHO
Peso máximo autorizado en el
portracargas para una altura
de carga que no supere los
40 cm (excepto portabicicle-
tas): 65
kg.
Si la altura sobrepasa los 40 cm,
adapte la velocidad del vehículo en
función del perfil de la vía, para no
deteriorar las barras de techo ni las
fijaciones en el techo.
Consulte la legislación nacional para
respetar la reglamentación relativa al
transporte de objetos más largos que
el vehículo.
Para instalar las barras de techo trans-
versales, utilice las cuatro fijaciones rá-
pidas previstas a este efecto:
)
levante las trampillas de ocultación,
)
abra las tapas de fijación de cada
barra con la llave,
)
coloque cada fijación y bloquéelas
una a una en el techo,
)
asegúrese de que las barras de
techo estén correctamente fijadas
(moviéndolas),
)
cierre las tapas de fijación de cada
barra con la llave.
Dispositivo desmontable que permite
evitar el amontonamiento de nieve en el
ventilador de refrigeración del radiador.
Antes de realizar cualquier manipula-
ción, asegúrese de que el motor y el
ventilador estén apagados. Le acon-
sejamos que para realizar el monta-
je y el desmontaje se dirija a una red
PEUGEOT o a un taller cualificado.
)
Presente la pantalla delante de la
parte inferior del paragolpes delan-
tero (no utilice el emplazamiento su-
perior de la rejilla de ventilación).
)
Presione en los extremos A
para
enganchar los clips.
)
Presione en el centro B
para acabar
de fijar los clips.
Montaje
)
Tire de la pantalla gran frío sirvién-
dose de las muescas 1
y 2
situadas
en los extremos de la pieza.
No olvide retirar la pantalla gran frío:
- cuando la temperatura exterior sea
superior a 10 °C,
- en caso de remolcado,
- cuando circule a una velocidad su-
perior a 120 km/h.
Desmontaje
Page 208 of 352
206

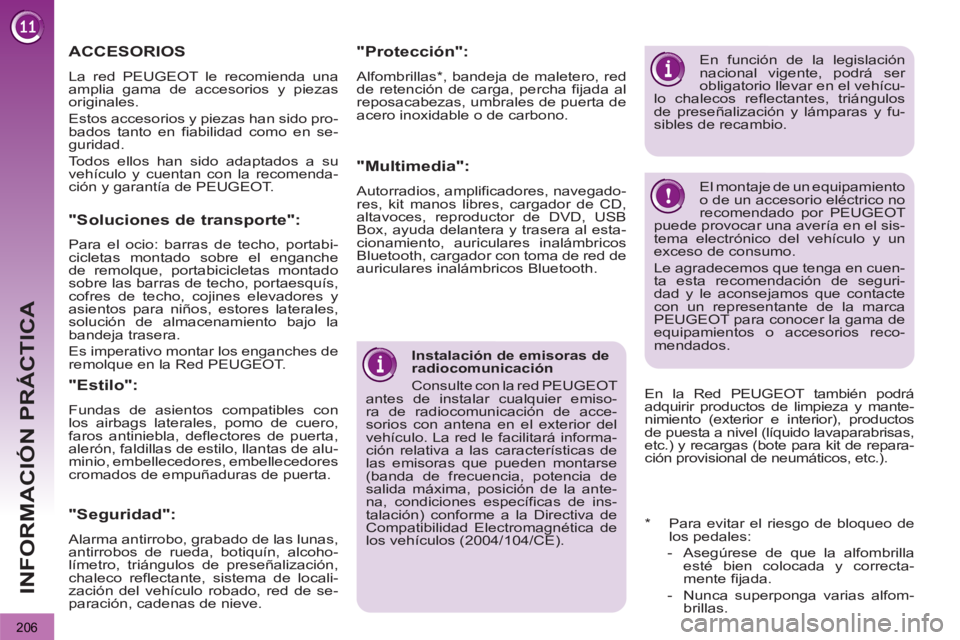

INFORMACIÓN PRÁCTICA
Instalación de emisoras de
radiocomunicación
Consulte con la red PEUGEOT
antes de instalar cualquier emiso-
ra de radiocomunicación de acce-
sorios con antena en el exterior del
vehículo. La red le facilitará informa-
ción relativa a las características de
las emisoras que pueden montarse
(banda de frecuencia, potencia de
salida máxima, posición de la ante-
na, condiciones específicas de ins-
talación) conforme a la Directiva de
Compatibilidad Electromagnética de
los vehículos (2004/104/CE).
*
Para evitar el riesgo de bloqueo de
los pedales:
- Asegúrese de que la alfombrilla
esté bien colocada y correcta-
mente fijada.
- Nunca superponga varias alfom-
brillas.
ACCESORIOS
La red PEUGEOT le recomienda una
amplia gama de accesorios y piezas
originales.
Estos accesorios y piezas han sido pro-
bados tanto en fiabilidad como en se-
guridad.
Todos ellos han sido adaptados a su
vehículo y cuentan con la recomenda-
ción y garantía de PEUGEOT.
"Soluciones de transporte":
Para el ocio: barras de techo, portabi-
cicletas montado sobre el enganche
de remolque, portabicicletas montado
sobre las barras de techo, portaesquís,
cofres de techo, cojines elevadores y
asientos para niños, estores laterales,
solución de almacenamiento bajo la
bandeja trasera.
Es imperativo montar los enganches de
remolque en la Red PEUGEOT.
En la Red PEUGEOT también podrá
adquirir productos de limpieza y mante-
nimiento (exterior e interior), productos
de puesta a nivel (líquido lavaparabrisas,
etc.) y recargas (bote para kit de repara-
ción provisional de neumáticos, etc.).
En función de la legislación
nacional vigente, podrá ser
obligatorio llevar en el vehícu-
lo chalecos reflectantes, triángulos
de preseñalización y lámparas y fu-
sibles de recambio.
El montaje de un equipamiento
o de un accesorio eléctrico no
recomendado por PEUGEOT
puede provocar una avería en el sis-
tema electrónico del vehículo y un
exceso de consumo.
Le agradecemos que tenga en cuen-
ta esta recomendación de seguri-
dad y le aconsejamos que contacte
con un representante de la marca
PEUGEOT para conocer la gama de
equipamientos o accesorios reco-
mendados.
"Estilo":
Fundas de asientos compatibles con
los airbags laterales, pomo de cuero,
faros antiniebla, deflectores de puerta,
alerón, faldillas de estilo, llantas de alu-
minio, embellecedores, embellecedores
cromados de empuñaduras de puerta.
"Seguridad":
Alarma antirrobo, grabado de las lunas,
antirrobos de rueda, botiquín, alcoho-
límetro, triángulos de preseñalización,
chaleco reflectante, sistema de locali-
zación del vehículo robado, red de se-
paración, cadenas de nieve.
"Protección":
Alfombrillas * , bandeja de maletero, red
de retención de carga, percha fijada al
reposacabezas, umbrales de puerta de
acero inoxidable o de carbono.
"Multimedia":
Autorradios, amplificadores, navegado-
res, kit manos libres, cargador de CD,
altavoces, reproductor de DVD, USB
Box, ayuda delantera y trasera al esta-
cionamiento, auriculares inalámbricos
Bluetooth, cargador con toma de red de
auriculares inalámbricos Bluetooth.
Page 209 of 352
207

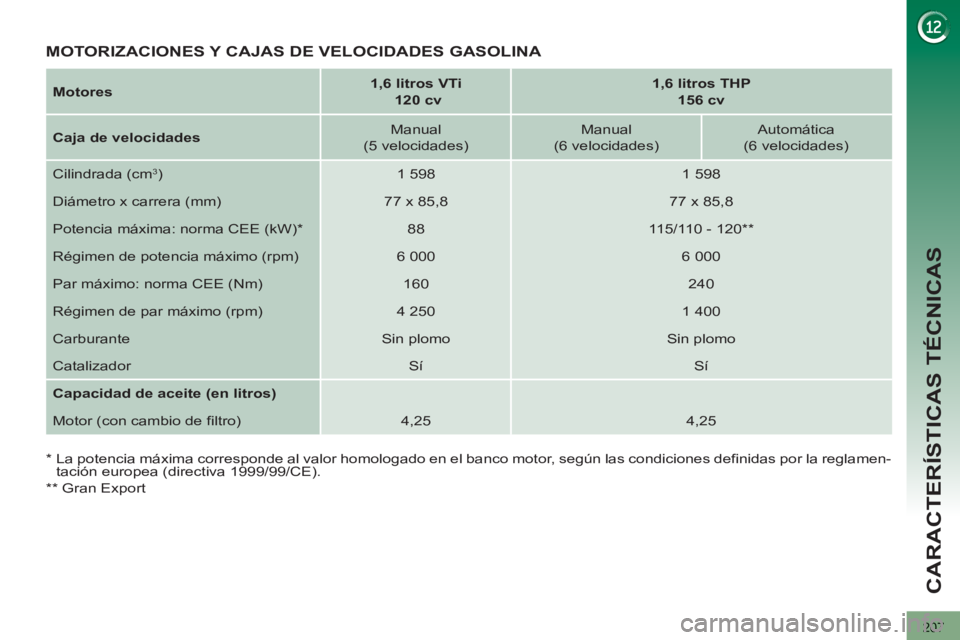

CARACTERÍSTICAS TÉCNICAS
Motores
1,6 litros VTi
120 cv
1,6 litros THP
156 cv
Caja de velocidades
Manual
(5 velocidades)
Manual
(6 velocidades)
Automática
(6 velocidades)
Cilindrada (cm
3)
1 598
1 598
Diámetro x carrera (mm)
77 x 85,8
77 x 85,8
Potencia máxima: norma CEE (kW) *
88
115/110 - 120 **
Régimen de potencia máximo (rpm)
6 000
6 000
Par máximo: norma CEE (Nm)
160
240
Régimen de par máximo (rpm)
4 250
1 400
Carburante
Sin plomo
Sin plomo
Catalizador
Sí
Sí
Capacidad de aceite (en litros)
Motor (con cambio de filtro)
4,25
4,25
MOTORIZACIONES Y CAJAS DE VELOCIDADES GASOLINA
*
La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas por la reglamen-
tación europea (directiva 1999/99/CE).
**
Gran Export
Page 210 of 352
208

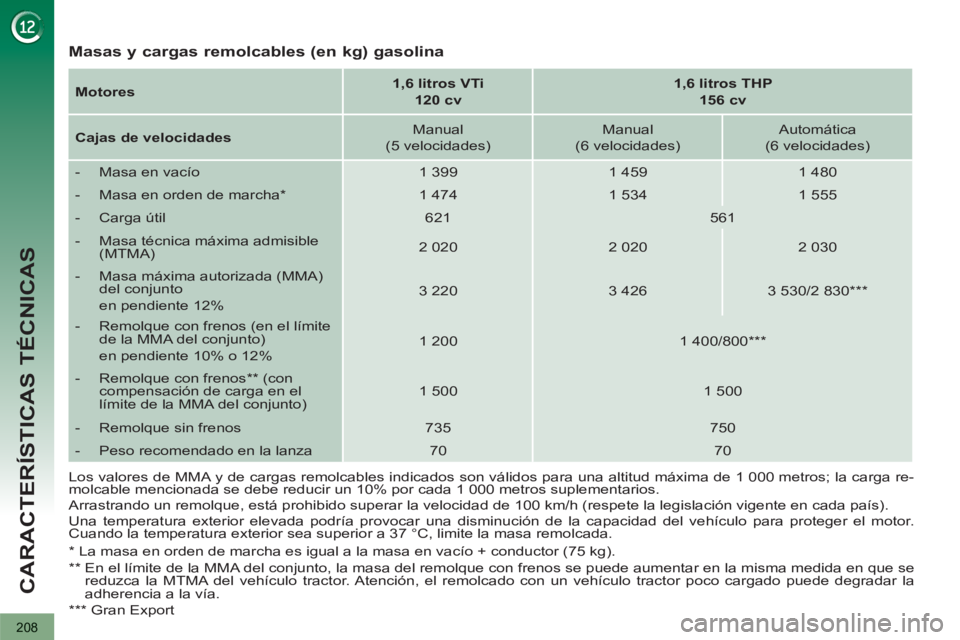

CARACTERÍSTICAS TÉCNICAS
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
Masas y cargas remolcables (en kg) gasolina
*
La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
**
En el límite de la MMA del conjunto, la masa del remolque con frenos se puede aumentar en la misma medida en que se
reduzca la MTMA del vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la
adherencia a la vía.
***
Gran Export
Motores
1,6 litros VTi
120 cv
1,6 litros THP
156 cv
Cajas de velocidades
Manual
(5 velocidades)
Manual
(6 velocidades)
Automática
(6 velocidades)
- Masa en vacío
1 399
1 459
1 480
- Masa en orden de marcha *
1 474
1 534
1 555
- Carga útil
621
561
- Masa técnica máxima admisible
(MTMA)
2 020
2 020
2 030
- Masa máxima autorizada (MMA)
del conjunto
en pendiente 12%
3 220
3 426
3 530/2 830 ***
- Remolque con frenos (en el límite
de la MMA del conjunto)
en pendiente 10% o 12%
1 200
1 400/800 ***
- Remolque con frenos ** (con
compensación de carga en el
límite de la MMA del conjunto)
1 500
1 500
- Remolque sin frenos
735
750
- Peso recomendado en la lanza
70
70
