219
Reisen ins Ausland
Bestimmte Kraftstoffe können den Motor
beschädigen.
In bestimmten Ländern kann es erforderlich
sein, eine besondere Kraftstoffar t (spezielle
Oktanzahl, spezielle Vertriebsbezeichnung ...)
zu benutzen, um den korrekten Betrieb des
Motors zu garantieren.
Für weitere Informationen wenden Sie sich an
Ihren Verkaufshändler.
Anhängerkupplung
Ver teilung der Lasten
F V erteilen Sie die Last im Anhänger so,
dass sich die schwersten Gegenstände so
nahe wie möglich an der Achse befinden
und die höchstzulässige Stützlast nicht
überschritten wird.
Die Dichte der Luft nimmt mit der Höhe ab,
wodurch sich die Motorleistung verringert.
Die maximale Anhängelast muss pro 1
000
Höhenmetern um 10


% reduziert werden.
Ver wenden Sie die von PEUGEOT
zugelassenen Anhängerkupplungen und
die dazugehörigen Anschlusskabel. Es wird
empfohlen, den Einbau von einem Vertreter
des PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt vornehmen zu
lassen.
Wird die Anhängerkupplung nicht von einem
Vertreter des PEUGEOT-Händlernetzes
montiert, müssen bei der Montage unbedingt
die Weisungen des Herstellers befolgt
werden.
Wichtig: Für die, mit einer motorisierten
Heckklappe mit Komfort-Kofferraumöffnung
ausgestatteten Versionen – sofern eine
andere als eine Original-PEUGEOT-
Anhängerkupplung eingebaut ist –
müssen Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt wenden, um das
Erkennungssystem neu kalibrieren zu lassen:
Gefahr einer Funktionsstörung der Komfort-
Kofferraumöffnung.
Bei Verwendung einer zugelassenen
Anhängerkupplung werden einige
Fahrunterstützungs- oder Fahrhilfefunktionen
automatisch deaktiviert.Bitte beachten Sie die erlaubten
Anhängehöchstlasten, die auf dem
Fahrzeugschein oder in den Technischen
Daten Ihres Fahrzeugs angegeben sind.
Die Einhaltung der maximal zulässigen
Stützlast (auf dem Kugelkopf ) gilt
auch für die Ver wendung von Zubehör
(Fahrradträger, Transportbox usw.).
Bitte beachten Sie die gültige Gesetzgebung
des Landes, in dem Sie fahren.
Fahrzeuge mit motorisierter Heckklappe
mit „Komfort-Kofferraumöffnung“
Um ein unbeabsichtigtes Öffnen der
Heckklappe bei Verwendung der
Anhängerkupplung zu vermeiden:
-

D
eaktivieren Sie vorab die
Komfort-Kofferraumöffnung im
Konfigurationsmenü Ihres Fahrzeugs,
-
o

der entfernen Sie bei geschlossener
Heckklappe den elektronischen
Schlüssel aus dem Erkennungsbereich.
7
Praktische Tipps

220

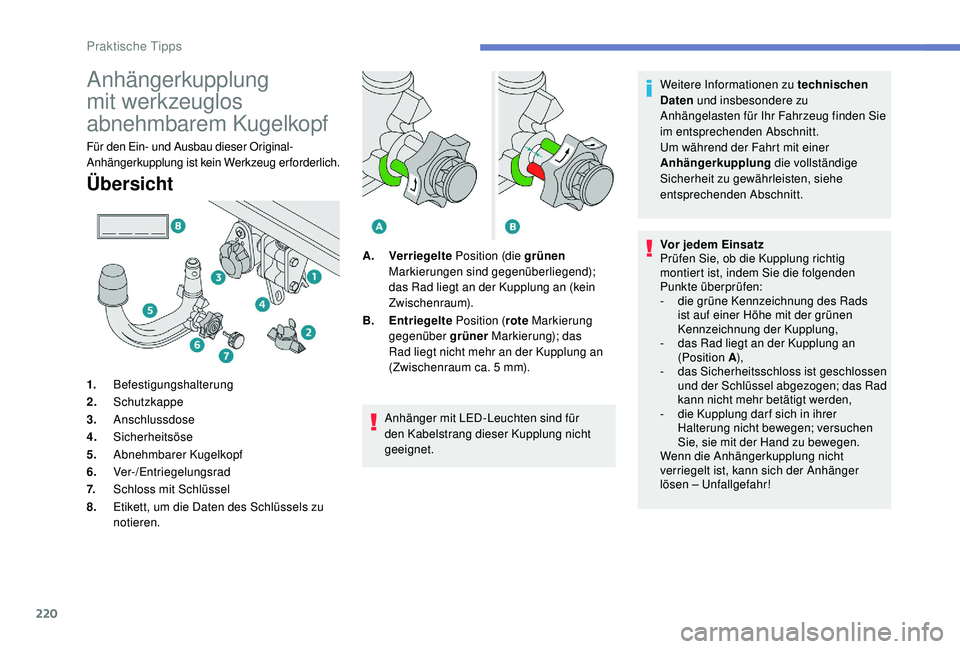

Anhängerkupplung
mit werkzeuglos
abnehmbarem Kugelkopf
Für den Ein- und Ausbau dieser Original-
Anhängerkupplung ist kein Werkzeug erforderlich.
Ãœbersicht
Anhänger mit LED-Leuchten sind für
den Kabelstrang dieser Kupplung nicht
geeignet.Weitere Informationen zu technischen
Daten
und insbesondere zu
Anhängelasten für Ihr Fahrzeug finden Sie
im entsprechenden Abschnitt.
Um während der Fahrt mit einer
Anhängerkupplung die vollständige
Sicherheit zu gewährleisten, siehe
entsprechenden Abschnitt.
Vor jedem Einsatz
Prüfen Sie, ob die Kupplung richtig
montiert ist, indem Sie die folgenden
Punkte überprüfen:
-
d
ie grüne Kennzeichnung des Rads
ist auf einer Höhe mit der grünen
Kennzeichnung der Kupplung,
-
d
as Rad liegt an der Kupplung an
(Position A ),
-
d
as Sicherheitsschloss ist geschlossen
und der Schlüssel abgezogen; das Rad
kann nicht mehr betätigt werden,
- d ie Kupplung dar f sich in ihrer
Halterung nicht bewegen; versuchen
Sie, sie mit der Hand zu bewegen.
Wenn die Anhängerkupplung nicht
verriegelt ist, kann sich der Anhänger
lösen – Unfallgefahr!
1.
Befestigungshalterung
2. Schutzkappe
3. Anschlussdose
4. Sicherheitsöse
5. Abnehmbarer Kugelkopf
6. Ver-/Entriegelungsrad
7. Schloss mit Schlüssel
8. Etikett, um die Daten des Schlüssels zu
notieren. A.
Verriegelte Position (die grünen
Markierungen sind gegenüberliegend);
das Rad liegt an der Kupplung an (kein
Zwischenraum).
B. Entriegelte Position (rote Markierung
gegenüber grüner Markierung); das
Rad liegt nicht mehr an der Kupplung an
(Zwischenraum ca. 5 mm).
Praktische Tipps

221

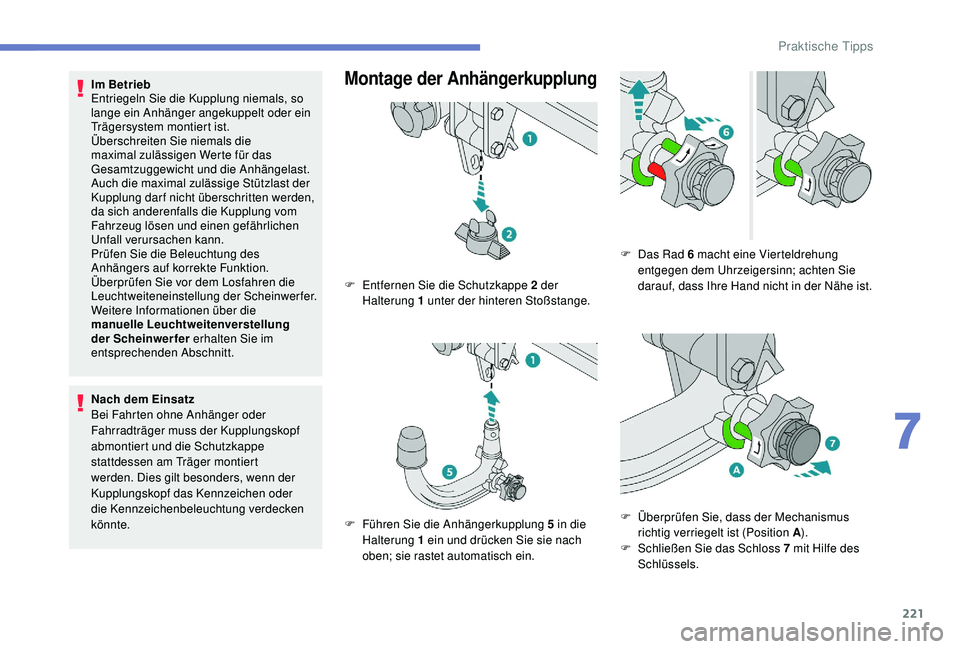

Im Betrieb
Entriegeln Sie die Kupplung niemals, so
lange ein Anhänger angekuppelt oder ein
Trägersystem montiert ist.
Ãœberschreiten Sie niemals die
maximal zulässigen Werte für das
Gesamtzuggewicht und die Anhängelast.
Auch die maximal zulässige Stützlast der
Kupplung dar f nicht überschritten werden,
da sich anderenfalls die Kupplung vom
Fahrzeug lösen und einen gefährlichen
Unfall verursachen kann.
Prüfen Sie die Beleuchtung des
Anhängers auf korrekte Funktion.
Überprüfen Sie vor dem Losfahren die
Leuchtweiteneinstellung der Scheinwerfer.
Weitere Informationen über die
manuelle Leuchtweitenverstellung
der Scheinwerfer erhalten Sie im
entsprechenden Abschnitt.
Nach dem Einsatz
Bei Fahrten ohne Anhänger oder
Fahrradträger muss der Kupplungskopf
abmontiert und die Schutzkappe
stattdessen am Träger montiert
werden. Dies gilt besonders, wenn der
Kupplungskopf das Kennzeichen oder
die Kennzeichenbeleuchtung verdecken
könnte.Montage der Anhängerkupplung
F Entfernen Sie die Schutzkappe 2 der
Halterung 1 unter der hinteren Stoßstange.
F

F
ühren Sie die Anhängerkupplung 5 in die
Halterung 1 ein und drücken Sie sie nach
oben; sie rastet automatisch ein. F

D
as Rad 6 macht eine Vierteldrehung
entgegen dem Uhrzeigersinn; achten Sie
darauf, dass Ihre Hand nicht in der Nähe ist.
F

Ü
berprüfen Sie, dass der Mechanismus
richtig verriegelt ist (Position A ).
F

S
chließen Sie das Schloss 7 mit Hilfe des
Schlüssels.
7
Praktische Tipps

222

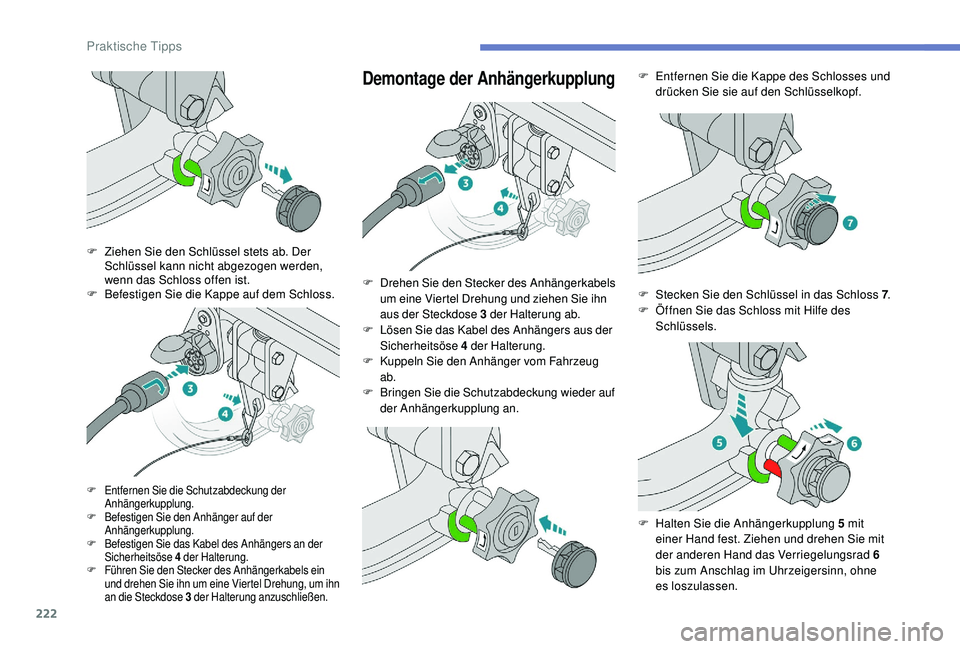

Demontage der Anhängerkupplung
F Ziehen Sie den Schlüssel stets ab. Der Schlüssel kann nicht abgezogen werden,
wenn das Schloss offen ist.
F

Be
festigen Sie die Kappe auf dem Schloss.
F Entfernen Sie die Schutzabdeckung der Anhängerkupplung.
F
B

efestigen Sie den Anhänger auf der
Anhängerkupplung.
F
B

efestigen Sie das Kabel des Anhängers an der
Sicherheitsöse 4 der Halterung.
F
F

ühren Sie den Stecker des Anhängerkabels ein
und drehen Sie ihn um eine Viertel Drehung, um ihn
an die Steckdose 3 der Halterung anzuschließen.
F Drehen Sie den Stecker des Anhängerkabels
um eine Viertel Drehung und ziehen Sie ihn
aus der Steckdose 3 der Halterung ab.
F
L

ösen Sie das Kabel des Anhängers aus der
Sicherheitsöse 4 der Halterung.
F
K

uppeln Sie den Anhänger vom Fahrzeug
ab.
F
B

ringen Sie die Schutzabdeckung wieder auf
der Anhängerkupplung an. F

E
ntfernen Sie die Kappe des Schlosses und
drücken Sie sie auf den Schlüsselkopf.
F S tecken Sie den Schlüssel in das Schloss 7.
F

Ö
ffnen Sie das Schloss mit Hilfe des
Schlüssels.
F

H
alten Sie die Anhängerkupplung 5 mit
einer Hand fest. Ziehen und drehen Sie mit
der anderen Hand das Verriegelungsrad 6
bis zum Anschlag im Uhrzeigersinn, ohne
es loszulassen.
Praktische Tipps

223

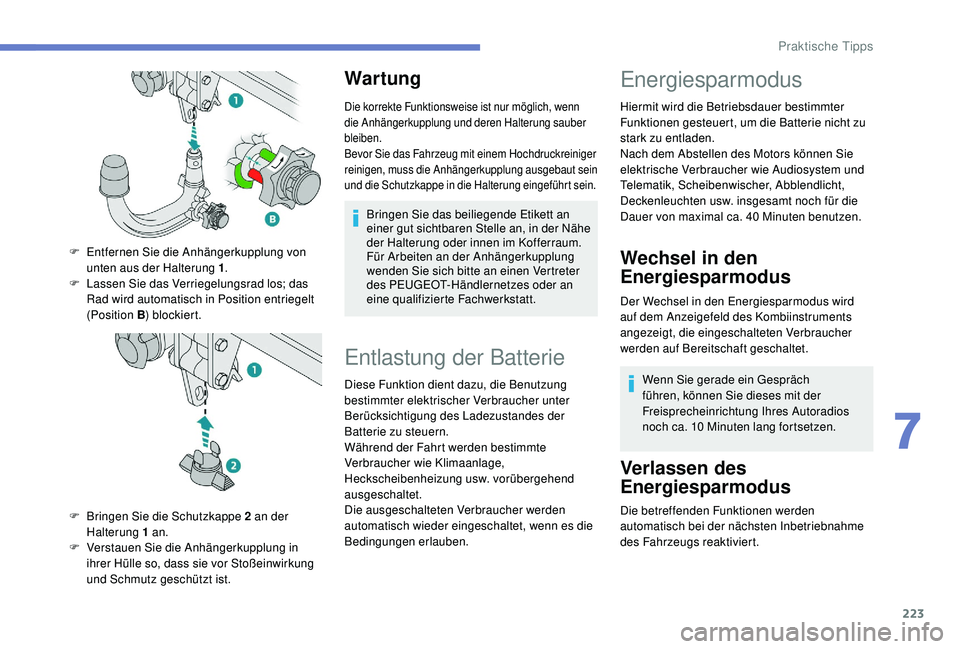

War tung
Die korrekte Funktionsweise ist nur möglich, wenn
die Anhängerkupplung und deren Halterung sauber
bleiben.
Bevor Sie das Fahrzeug mit einem Hochdruckreiniger
reinigen, muss die Anhängerkupplung ausgebaut sein
und die Schutzkappe in die Halterung eingeführt sein.
Bringen Sie das beiliegende Etikett an
einer gut sichtbaren Stelle an, in der Nähe
der Halterung oder innen im Kofferraum.
Für Arbeiten an der Anhängerkupplung
wenden Sie sich bitte an einen Vertreter
des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
F

E

ntfernen Sie die Anhängerkupplung von
unten aus der Halterung 1 .
F

L

assen Sie das Verriegelungsrad los; das
Rad wird automatisch in Position entriegelt
(Position B ) blockiert.
F

B

ringen Sie die Schutzkappe 2 an der
Halterung 1 an.
F

V

erstauen Sie die Anhängerkupplung in
ihrer Hülle so, dass sie vor Stoßeinwirkung
und Schmutz geschützt ist.
Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der
Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie Klimaanlage,
Heckscheibenheizung usw. vorübergehend
ausgeschaltet.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.
Energiesparmodus
Hiermit wird die Betriebsdauer bestimmter
Funktionen gesteuert, um die Batterie nicht zu
stark zu entladen.
Nach dem Abstellen des Motors können Sie
elektrische Verbraucher wie Audiosystem und
Telematik, Scheibenwischer, Abblendlicht,
Deckenleuchten usw. insgesamt noch für die
Dauer von maximal ca. 40 Minuten benutzen.
Wechsel in den
Energiesparmodus
Der Wechsel in den Energiesparmodus wird
auf dem Anzeigefeld des Kombiinstruments
angezeigt, die eingeschalteten Verbraucher
werden auf Bereitschaft geschaltet.
Wenn Sie gerade ein Gespräch
führen, können Sie dieses mit der
Freisprecheinrichtung Ihres Autoradios
noch ca. 10 Minuten lang fortsetzen.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden
automatisch bei der nächsten Inbetriebnahme
des Fahrzeugs reaktiviert.
7
Praktische Tipps

224

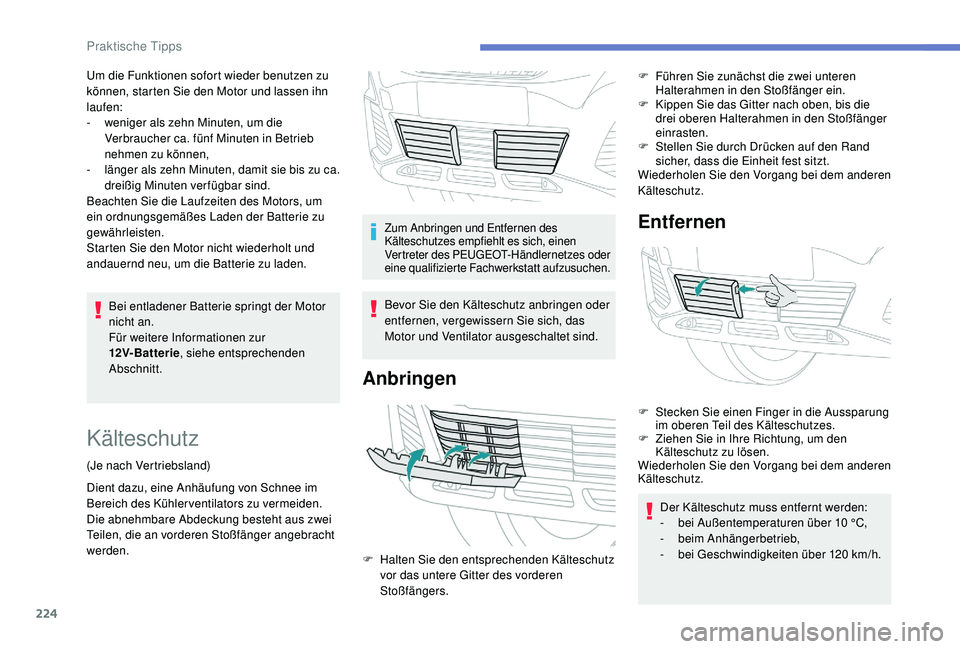

Bei entladener Batterie springt der Motor
nicht an.
Für weitere Informationen zur
12V- Bat ter ie, siehe entsprechenden
Abschnitt.
Um die Funktionen sofort wieder benutzen zu
können, starten Sie den Motor und lassen ihn
laufen:
-

w
eniger als zehn Minuten, um die
Verbraucher ca. fünf Minuten in Betrieb
nehmen zu können,
-

l

änger als zehn Minuten, damit sie bis zu ca.
dreißig Minuten verfügbar sind.
Beachten Sie die Laufzeiten des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.
Starten Sie den Motor nicht wiederholt und
andauernd neu, um die Batterie zu laden.
Kälteschutz
(Je nach Vertriebsland)
Dient dazu, eine Anhäufung von Schnee im
Bereich des Kühlerventilators zu vermeiden.
Die abnehmbare Abdeckung besteht aus zwei
Teilen, die an vorderen Stoßfänger angebracht
werden.
Zum Anbringen und Entfernen des
Kälteschutzes empfiehlt es sich, einen
Vertreter des PEUGEOT-Händlernetzes oder
eine qualifizierte Fachwerkstatt aufzusuchen.
Bevor Sie den Kälteschutz anbringen oder
entfernen, vergewissern Sie sich, das
Motor und Ventilator ausgeschaltet sind.
Anbringen Entfernen
F Halten Sie den entsprechenden Kälteschutz
vor das untere Gitter des vorderen
Stoßfängers. F
Führen
Sie zunächst die zwei unteren
Halterahmen in den Stoßfänger ein.
F
K
ippen Sie das Gitter nach oben, bis die
drei oberen Halterahmen in den Stoßfänger
einrasten.
F
S
tellen Sie durch Drücken auf den Rand
sicher, dass die Einheit fest sitzt.
Wiederholen Sie den Vorgang bei dem anderen
Kältesch utz.
F
S
tecken Sie einen Finger in die Aussparung
im oberen Teil des Kälteschutzes.
F
Z
iehen Sie in Ihre Richtung, um den
Kälteschutz zu lösen.
Wiederholen Sie den Vorgang bei dem anderen
Kälteschutz.
Der Kälteschutz muss entfernt werden:
-
b
ei Außentemperaturen über 10

°C,
-
b
eim Anhängerbetrieb,
- b ei Geschwindigkeiten über 120 km/h.
Praktische Tipps

225

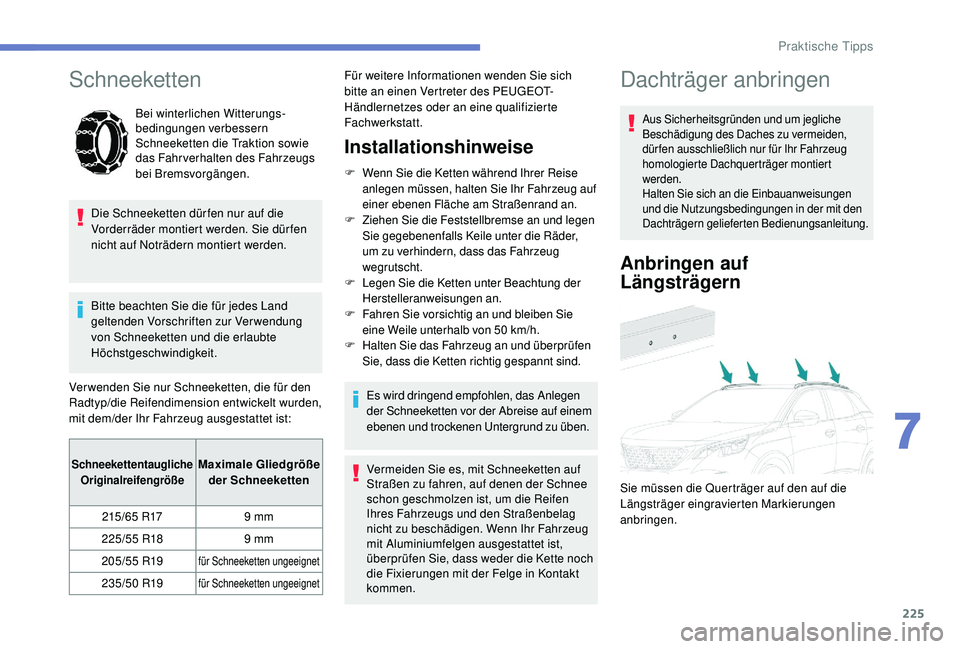

Schneeketten
Bei winterlichen Witterungs-
bedingungen verbessern
Schneeketten die Traktion sowie
das Fahrverhalten des Fahrzeugs
bei Bremsvorg ängen.
Die Schneeketten dür fen nur auf die
Vorderräder montiert werden. Sie dürfen
nicht auf Noträdern montiert werden.
Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.
Ver wenden Sie nur Schneeketten, die für den
Radtyp/die Reifendimension entwickelt wurden,
mit dem/der Ihr Fahrzeug ausgestattet ist:
Installationshinweise
F Wenn Sie die Ketten während Ihrer Reise anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
F
Z

iehen Sie die Feststellbremse an und legen
Sie gegebenenfalls Keile unter die Räder,
um zu verhindern, dass das Fahrzeug
wegrutscht.
F
L

egen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
F
F

ahren Sie vorsichtig an und bleiben Sie
eine Weile unterhalb von 50
km/h.
F
H

alten Sie das Fahrzeug an und überprüfen
Sie, dass die Ketten richtig gespannt sind.
Es wird dringend empfohlen, das Anlegen
der Schneeketten vor der Abreise auf einem
ebenen und trockenen Untergrund zu üben.
Schneekettentaugliche OriginalreifengrößeMaximale Gliedgröße der Schneeketten
215/65 R17 9
mm
225/55 R18 9
mm
205/55 R19
für Schneeketten ungeeignet
235/50 R19für Schneeketten ungeeignet
Für weitere Informationen wenden Sie sich
bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Vermeiden Sie es, mit Schneeketten auf
Straßen zu fahren, auf denen der Schnee
schon geschmolzen ist, um die Reifen
Ihres Fahrzeugs und den Straßenbelag
nicht zu beschädigen. Wenn Ihr Fahrzeug
mit Aluminiumfelgen ausgestattet ist,
überprüfen Sie, dass weder die Kette noch
die Fixierungen mit der Felge in Kontakt
kommen.Dachträger anbringen
Aus Sicherheitsgründen und um jegliche
Beschädigung des Daches zu vermeiden,
dür fen ausschließlich nur für Ihr Fahrzeug
homologierte Dachquerträger montiert
werden.
Halten Sie sich an die Einbauanweisungen
und die Nutzungsbedingungen in der mit den
Dachträgern gelieferten Bedienungsanleitung.
Anbringen auf
Längsträgern
Sie müssen die Querträger auf den auf die
Längsträger eingravierten Markierungen
anbringen.
7
Praktische Tipps

226

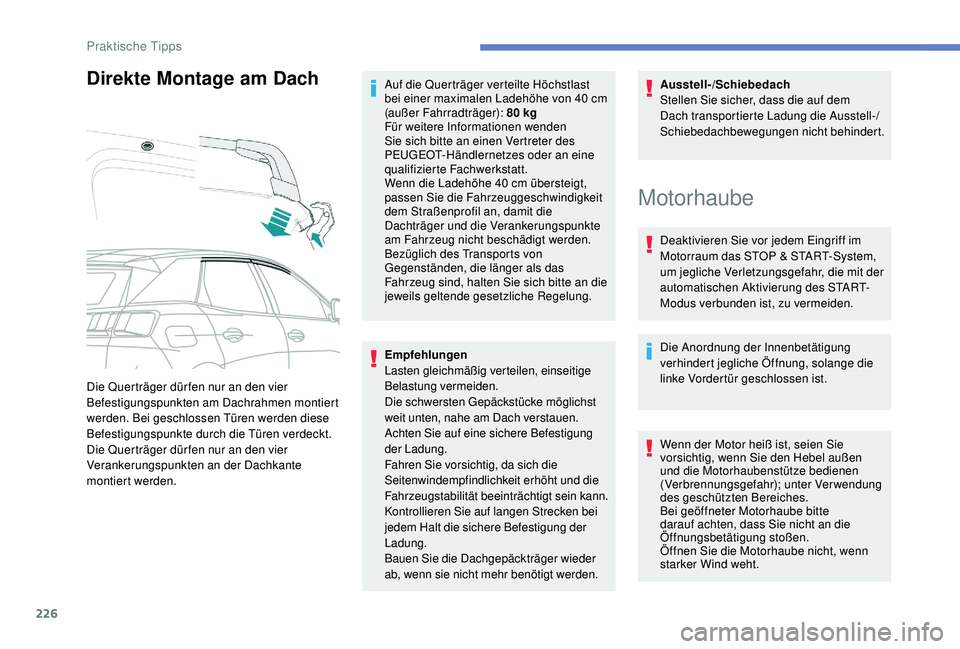

Direkte Montage am Dach
Empfehlungen
Lasten gleichmäßig verteilen, einseitige
Belastung vermeiden.
Die schwersten Gepäckstücke möglichst
weit unten, nahe am Dach verstauen.
Achten Sie auf eine sichere Befestigung
der Ladung.
Fahren Sie vorsichtig, da sich die
Seitenwindempfindlichkeit erhöht und die
Fahrzeugstabilität beeinträchtigt sein kann.
Kontrollieren Sie auf langen Strecken bei
jedem Halt die sichere Befestigung der
Ladung.
Bauen Sie die Dachgepäckträger wieder
ab, wenn sie nicht mehr benötigt werden.Ausstell-/Schiebedach
Stellen Sie sicher, dass die auf dem
Dach transportierte Ladung die Ausstell-/
Schiebedachbewegungen nicht behindert.
Die Querträger dür fen nur an den vier
Befestigungspunkten am Dachrahmen montiert
werden. Bei geschlossen Türen werden diese
Befestigungspunkte durch die Türen verdeckt.
Die Querträger dür fen nur an den vier
Verankerungspunkten an der Dachkante
montiert werden. Auf die Querträger verteilte Höchstlast
bei einer maximalen Ladehöhe von 40


cm
(außer Fahrradträger): 80 kg
Für weitere Informationen wenden
Sie sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Wenn die Ladehöhe 40 cm übersteigt,
passen Sie die Fahrzeuggeschwindigkeit
dem Straßenprofil an, damit die
Dachträger und die Verankerungspunkte
am Fahrzeug nicht beschädigt werden.
Bezüglich des Transports von
Gegenständen, die länger als das
Fahrzeug sind, halten Sie sich bitte an die
jeweils geltende gesetzliche Regelung.
Motorhaube
Deaktivieren Sie vor jedem Eingriff im
Motorraum das STOP & START-System,
um jegliche Verletzungsgefahr, die mit der
automatischen Aktivierung des START-
Modus verbunden ist, zu vermeiden.
Die Anordnung der Innenbetätigung
verhindert jegliche Öffnung, solange die
linke Vordertür geschlossen ist.
Wenn der Motor heiß ist, seien Sie
vorsichtig, wenn Sie den Hebel außen
und die Motorhaubenstütze bedienen
(Verbrennungsgefahr); unter Verwendung
des geschützten Bereiches.
Bei geöffneter Motorhaube bitte
darauf achten, dass Sie nicht an die
Öffnungsbetätigung stoßen.
Öffnen Sie die Motorhaube nicht, wenn
starker Wind weht.
Praktische Tipps

227
Der Motorventilator kann sich auch
nach Abstellen des Motors einschalten;
achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten.

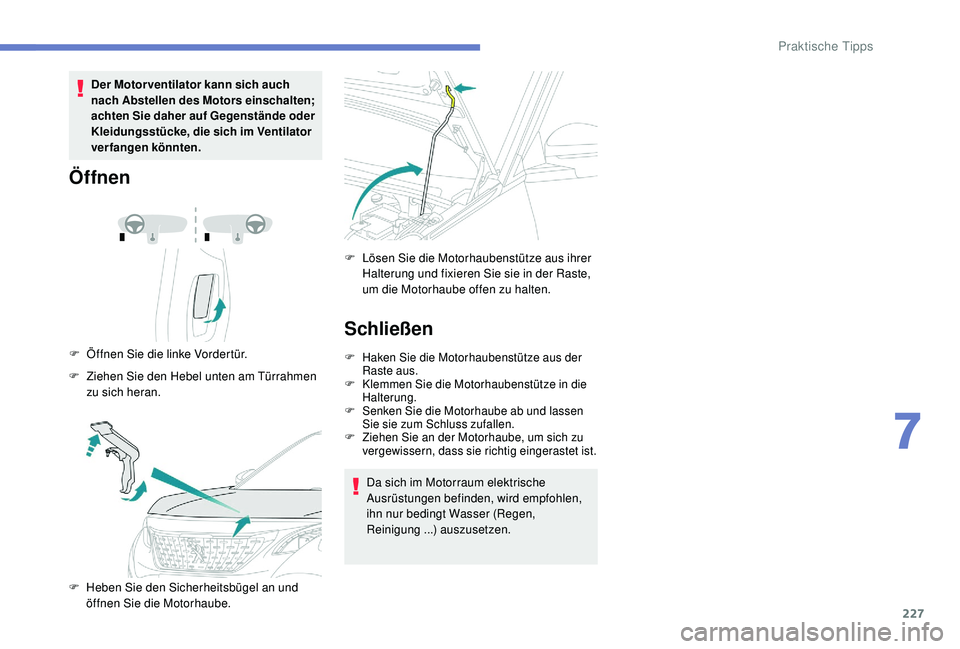

Öffnen
F Öffnen Sie die linke Vordertür.
F
Z
iehen Sie den Hebel unten am Türrahmen
zu sich heran.
F

H
eben Sie den Sicherheitsbügel an und
öffnen Sie die Motorhaube. F

L
ösen Sie die Motorhaubenstütze aus ihrer
Halterung und fixieren Sie sie in der Raste,
um die Motorhaube offen zu halten.
Schließen
F Haken Sie die Motorhaubenstütze aus der Raste aus.
F

K
lemmen Sie die Motorhaubenstütze in die
Halterung.
F

S
enken Sie die Motorhaube ab und lassen
Sie sie zum Schluss zufallen.
F

Z
iehen Sie an der Motorhaube, um sich zu
vergewissern, dass sie richtig eingerastet ist.
Da sich im Motorraum elektrische
Ausrüstungen befinden, wird empfohlen,
ihn nur bedingt Wasser (Regen,
Reinigung ...) auszusetzen.
7
Praktische Tipps

228

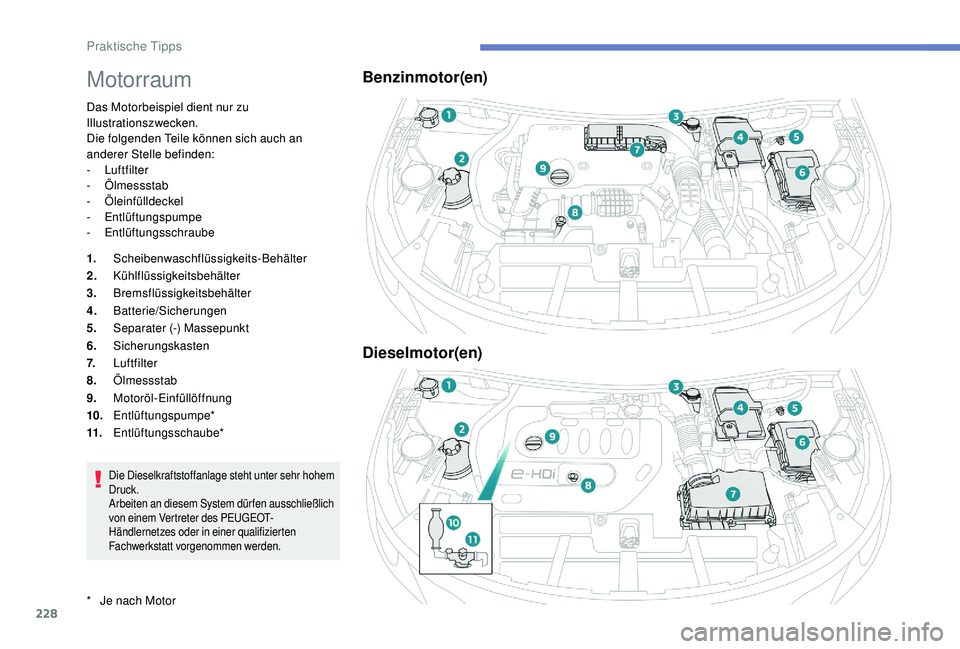

Motorraum
Das Motorbeispiel dient nur zu
Illustrationszwecken.
Die folgenden Teile können sich auch an
anderer Stelle befinden:
-

Luftfilter
-


Ölmessstab
-


Öleinfülldeckel
-


Entlüftungspumpe
-


Entlüftungsschraube
1. Scheibenwaschflüssigkeits-Behälter
2. Kühlflüssigkeitsbehälter
3. Bremsflüssigkeitsbehälter
4. Batterie/Sicherungen
5. Separater (-) Massepunkt
6. Sicherungskasten
7. Luftfilter
8. Ölmessstab
9. Motoröl-Einfüllöffnung
10. Entlüftungspumpe*
11. Entlüftungsschaube*
Die Dieselkraftstoffanlage steht unter sehr hohem
Druck.
Arbeiten an diesem System dürfen ausschließlich
von einem Vertreter des PEUGEOT-
Händlernetzes oder in einer qualifizierten
Fachwerkstatt vorgenommen werden.
Benzinmotor(en)
Dieselmotor(en)
* Je nach Motor
Praktische Tipps
