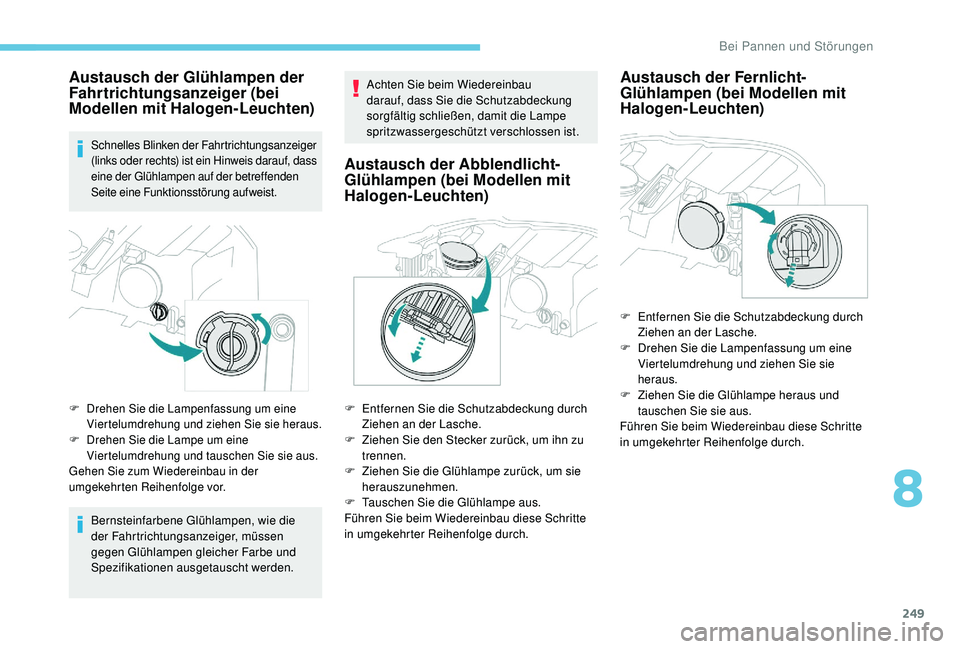

Austausch der Glühlampen der
Fahrtrichtungsanzeiger (bei
Modellen mit Halogen-Leuchten)
Schnelles Blinken der Fahrtrichtungsanzeiger
(links oder rechts) ist ein Hinweis darauf, dass
eine der Glühlampen auf der betreffenden
Seite eine Funktionsstörung aufweist.
F Drehen Sie die Lampenfassung um eine Viertelumdrehung und ziehen Sie sie heraus.
F

D
rehen Sie die Lampe um eine
Viertelumdrehung und tauschen Sie sie aus.
Gehen Sie zum Wiedereinbau in der
umgekehrten Reihenfolge vor.
Bernsteinfarbene Glühlampen, wie die
der Fahrtrichtungsanzeiger, müssen
gegen Glühlampen gleicher Farbe und
Spezifikationen ausgetauscht werden. Achten Sie beim Wiedereinbau
darauf, dass Sie die Schutzabdeckung
sorgfältig schließen, damit die Lampe
spritzwassergeschützt verschlossen ist.
Austausch der Abblendlicht-
Glühlampen (bei Modellen mit
Halogen-Leuchten)
F Entfernen Sie die Schutzabdeckung durch
Ziehen an der Lasche.
F

Z
iehen Sie den Stecker zurück, um ihn zu
trennen.
F

Z
iehen Sie die Glühlampe zurück, um sie
herauszunehmen.
F

T
auschen Sie die Glühlampe aus.
Führen Sie beim Wiedereinbau diese Schritte
in umgekehrter Reihenfolge durch.
Austausch der Fernlicht-
Glühlampen (bei Modellen mit
Halogen-Leuchten)
F Entfernen Sie die Schutzabdeckung durch Ziehen an der Lasche.
F

D
rehen Sie die Lampenfassung um eine
Viertelumdrehung und ziehen Sie sie
heraus.
F

Z
iehen Sie die Glühlampe heraus und
tauschen Sie sie aus.
Führen Sie beim Wiedereinbau diese Schritte
in umgekehrter Reihenfolge durch.
8
Bei Pannen und Störungen

250
Zum Austausch dieses Lampentyps
können Sie sich auch an einen Vertreter
des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt wenden.
Seitlicher Zusatzblinker (LED)
Seitenleuchten (LEDs)
Heckleuchten
1.Bremsleuchten (LED)
2. Standlicht/Tagfahrlicht (LED)
3. Fahrtrichtungsanzeiger (WY16W,
bernsteinfarben)
4. Rückfahrleuchten (W16W)
5. Nebelschlussleuchte (P21W)

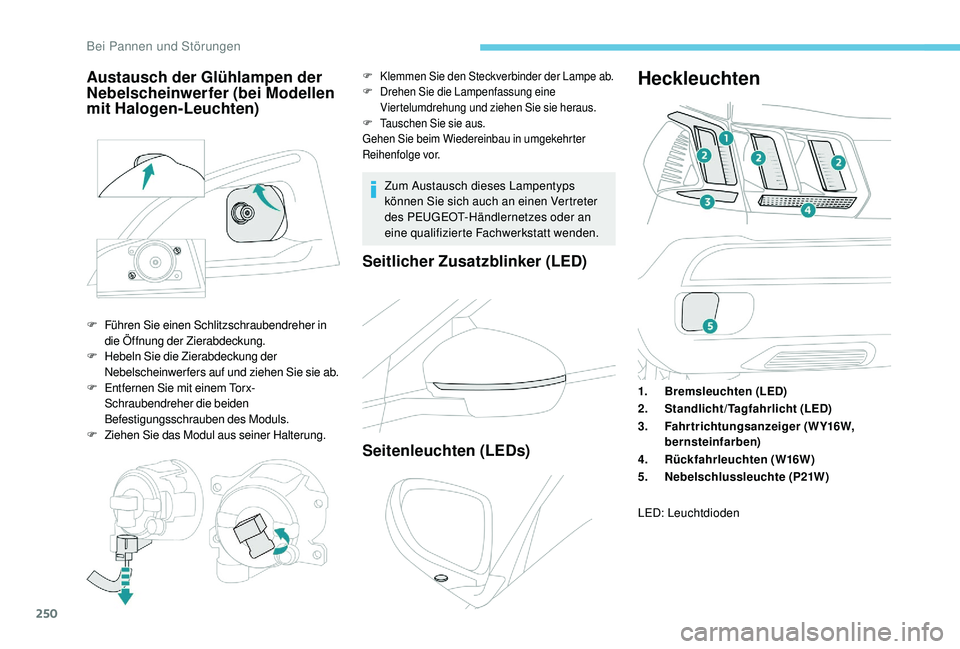

Austausch der Glühlampen der
Nebelscheinwerfer (bei Modellen
mit Halogen-Leuchten)
F Führen Sie einen Schlitzschraubendreher in
die Öffnung der Zierabdeckung.
F
H

ebeln Sie die Zierabdeckung der
Nebelscheinwerfers auf und ziehen Sie sie ab.
F
E

ntfernen Sie mit einem Torx-
Schraubendreher die beiden
Befestigungsschrauben des Moduls.
F
Z

iehen Sie das Modul aus seiner Halterung.
F Klemmen Sie den Steckverbinder der Lampe ab.
F D rehen Sie die Lampenfassung eine
Viertelumdrehung und ziehen Sie sie heraus.
F
T

auschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
LED: Leuchtdioden
Bei Pannen und Störungen

251

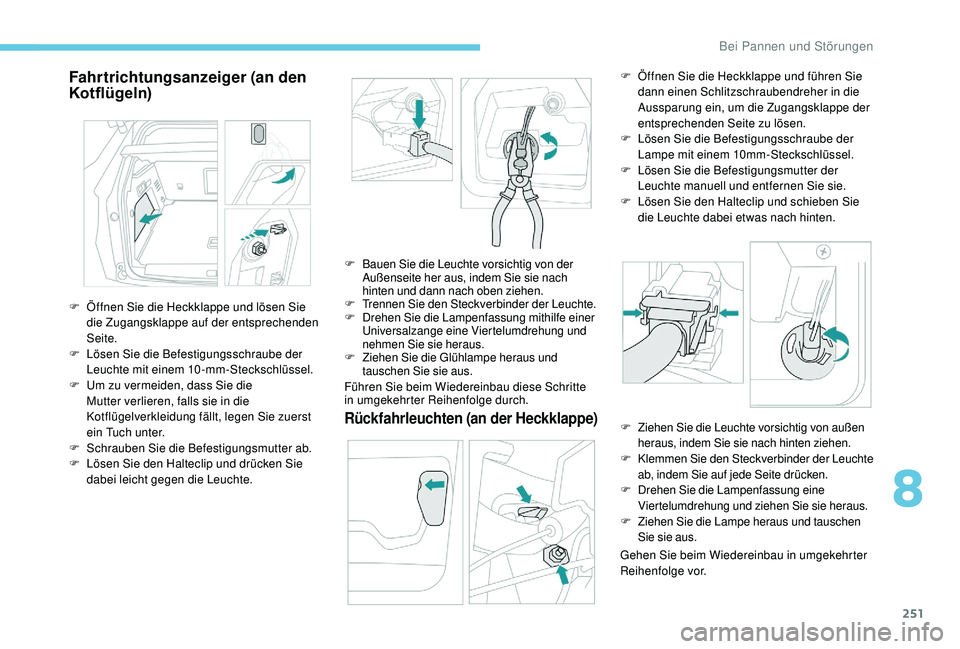

Fahrtrichtungsanzeiger (an den
Kotflügeln)
Führen Sie beim Wiedereinbau diese Schritte
in umgekehrter Reihenfolge durch.
Rückfahrleuchten (an der Heckklappe)
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
F

Ö

ffnen Sie die Heckklappe und lösen Sie
die Zugangsklappe auf der entsprechenden
Seite.
F

L

ösen Sie die Befestigungsschraube der
Leuchte mit einem 10-mm-Steckschlüssel.
F

U

m zu vermeiden, dass Sie die
Mutter verlieren, falls sie in die
Kotflügelverkleidung fällt, legen Sie zuerst
ein Tuch unter.
F

S

chrauben Sie die Befestigungsmutter ab.
F

L

ösen Sie den Halteclip und drücken Sie
dabei leicht gegen die Leuchte.
F Bauen Sie die Leuchte vorsichtig von der Außenseite her aus, indem Sie sie nach
hinten und dann nach oben ziehen.
F
T

rennen Sie den Steckverbinder der Leuchte.
F
D

rehen Sie die Lampenfassung mithilfe einer
Universalzange eine Viertelumdrehung und
nehmen Sie sie heraus.
F
Z

iehen Sie die Glühlampe heraus und
tauschen Sie sie aus.
F Öffnen Sie die Heckklappe und führen Sie
dann einen Schlitzschraubendreher in die
Aussparung ein, um die Zugangsklappe der
entsprechenden Seite zu lösen.
F

L
ösen Sie die Befestigungsschraube der
Lampe mit einem 10mm-Steckschlüssel.
F

L
ösen Sie die Befestigungsmutter der
Leuchte manuell und entfernen Sie sie.
F

L
ösen Sie den Halteclip und schieben Sie
die Leuchte dabei etwas nach hinten.
F
Z

iehen Sie die Leuchte vorsichtig von außen
heraus, indem Sie sie nach hinten ziehen.
F
K

lemmen Sie den Steckverbinder der Leuchte
ab, indem Sie auf jede Seite drücken.
F
D

rehen Sie die Lampenfassung eine
Viertelumdrehung und ziehen Sie sie heraus.
F
Z

iehen Sie die Lampe heraus und tauschen
Sie sie aus.
8
Bei Pannen und Störungen

252
Wenn Sie eine Glühlampe kurz nach dem
Ausschalten der Zündung austauschen,
achten Sie darauf, dass Sie nicht mit
dem Auspuffrohr in Berührung kommen.
Es

besteht Verbrennungsgefahr!
Dritte Bremsleuchte (LED)
Kennzeichenleuchten
F Führen Sie einen dünnen Schraubenzieher in den Schlitz der Streuscheibe ein.
F

S
chieben Sie sie raus, um sie auszuhaken.
F

E
ntfernen Sie die Abdeckung.
F

Z
iehen Sie die Glühlampe heraus und
wechseln Sie sie aus.
Austausch eines
Scheibenwischerblattes
Vor dem Entfernen eines
Wischerblatts vorne
Entfernen
F Den entsprechenden Wischerarm von der Windschutzscheibe anheben.
F

D
as Wischerblatt ausklinken und
entnehmen.
Anbringen
F Das neue Wischerblatt in den Wischerarm einsetzen und einrasten.
F

D
en Wischerarm vorsichtig absenken.

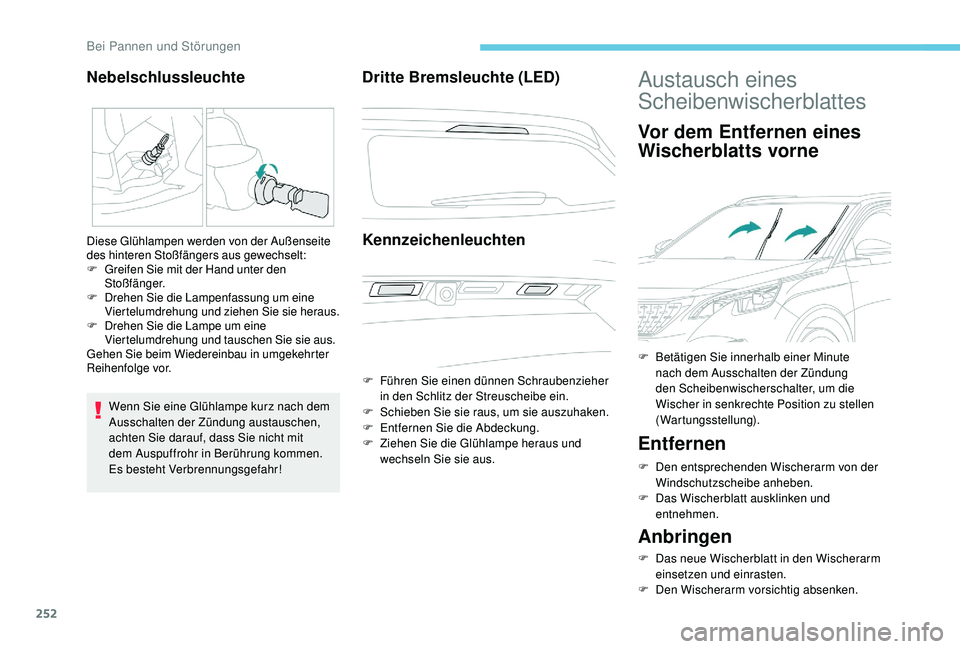

Nebelschlussleuchte
Diese Glühlampen werden von der Außenseite
des hinteren Stoßfängers aus gewechselt:
F
G
reifen Sie mit der Hand unter den
Stoßfänger.
F
D

rehen Sie die Lampenfassung um eine
Viertelumdrehung und ziehen Sie sie heraus.
F
D

rehen Sie die Lampe um eine
Viertelumdrehung und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor. F

B
etätigen Sie innerhalb einer Minute
nach dem Ausschalten der Zündung
den Scheibenwischerschalter, um die
Wischer in senkrechte Position zu stellen
(Wartungsstellung).
Bei Pannen und Störungen

253
Nach Wiederanbringen des
Wischerblatts vorn
F Schalten Sie die Zündung ein.
F B etätigen Sie den Scheibenwischerschalter
erneut, um die Wischer wieder in die
Ausgangsposition zu bringen.

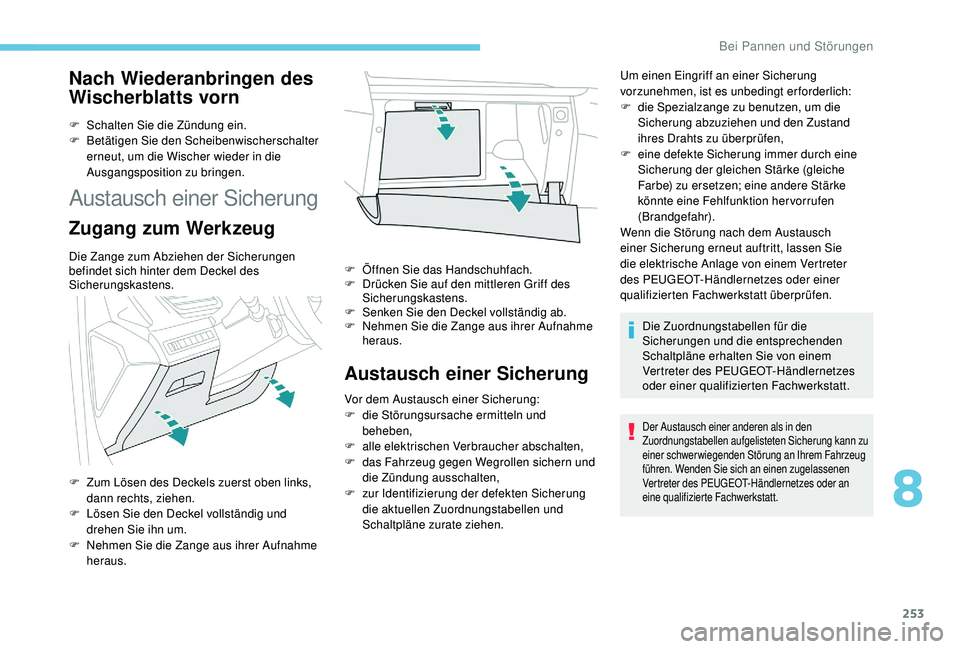

Austausch einer Sicherung
Zugang zum Werkzeug
Die Zange zum Abziehen der Sicherungen
befindet sich hinter dem Deckel des
Sicherungskastens.
F

Z
um Lösen des Deckels zuerst oben links,
dann rechts, ziehen.
F

L
ösen Sie den Deckel vollständig und
drehen Sie ihn um.
F

N
ehmen Sie die Zange aus ihrer Aufnahme
heraus. F
Ö ffnen Sie das Handschuhfach.
F

D
rücken Sie auf den mittleren Griff des
Sicherungskastens.
F

S
enken Sie den Deckel vollständig ab.
F

N
ehmen Sie die Zange aus ihrer Aufnahme
heraus.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung:
F
d ie Störungsursache ermitteln und
beheben,
F

all
e elektrischen Verbraucher abschalten,
F

d
as Fahrzeug gegen Wegrollen sichern und
die Zündung ausschalten,
F

z
ur Identifizierung der defekten Sicherung
die aktuellen Zuordnungstabellen und
Schaltpläne zurate ziehen. Um einen Eingriff an einer Sicherung
vorzunehmen, ist es unbedingt erforderlich:
F

d
ie Spezialzange zu benutzen, um die
Sicherung abzuziehen und den Zustand
ihres Drahts zu überprüfen,
F
e
ine defekte Sicherung immer durch eine
Sicherung der gleichen Stärke (gleiche
Farbe) zu ersetzen; eine andere Stärke
könnte eine Fehlfunktion hervorrufen
(Brandgefahr).
Wenn die Störung nach dem Austausch
einer Sicherung erneut auftritt, lassen Sie
die elektrische Anlage von einem Vertreter
des PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
Die Zuordnungstabellen für die
Sicherungen und die entsprechenden
Schaltpläne erhalten Sie von einem
Vertreter des PEUGEOT-Händlernetzes
oder einer qualifizierten Fachwerkstatt.
Der Austausch einer anderen als in den
Zuordnungstabellen aufgelisteten Sicherung kann zu
einer schwerwiegenden Störung an Ihrem Fahrzeug
führen. Wenden Sie sich an einen zugelassenen
Vertreter des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
8
Bei Pannen und Störungen

254
In OrdnungFehlerhaft
Zange

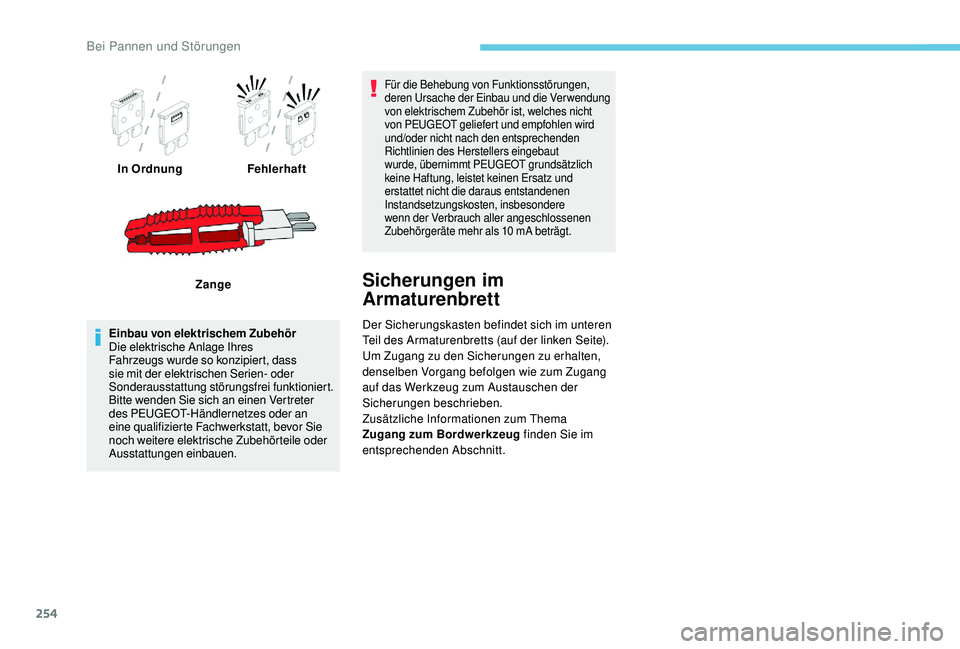

Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert, dass
sie mit der elektrischen Serien- oder
Sonderausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt, bevor Sie
noch weitere elektrische Zubehörteile oder
Ausstattungen einbauen.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Verwendung
von elektrischem Zubehör ist, welches nicht
von PEUGEOT geliefert und empfohlen wird
und/oder nicht nach den entsprechenden
Richtlinien des Herstellers eingebaut
wurde, übernimmt PEUGEOT grundsätzlich
keine Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere
wenn der Verbrauch aller angeschlossenen
Zubehörgeräte mehr als 10


mA beträgt.
Sicherungen im
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Um Zugang zu den Sicherungen zu erhalten,
denselben Vorgang befolgen wie zum Zugang
auf das Werkzeug zum Austauschen der
Sicherungen beschrieben.
Zusätzliche Informationen zum Thema
Zugang zum Bordwerkzeug finden Sie im
entsprechenden Abschnitt.
Bei Pannen und Störungen

255

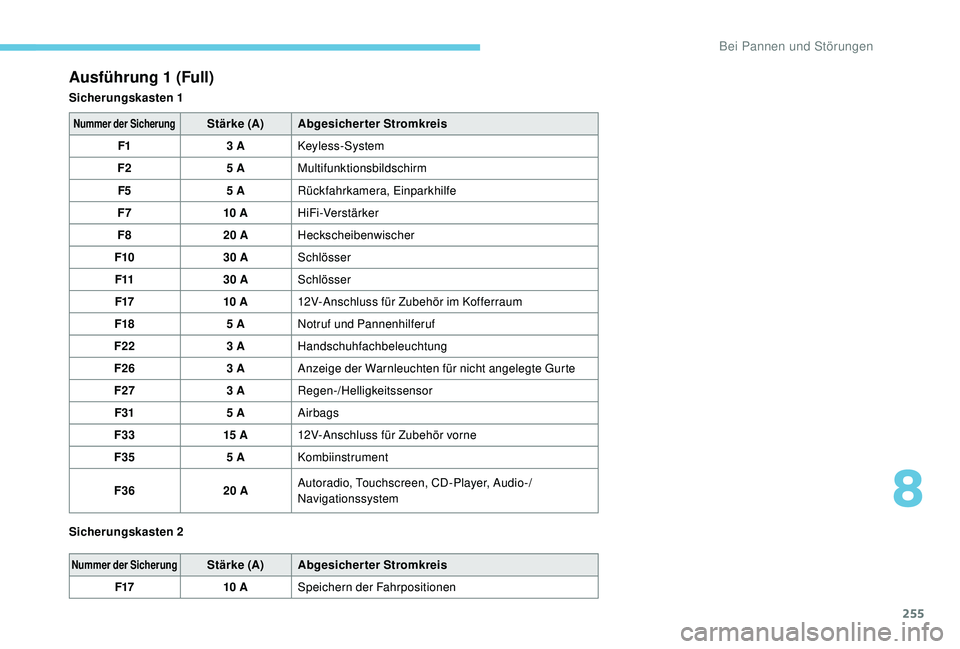

Ausführung 1 (Full)
Sicherungskasten 1
Nummer der SicherungStärke (A)Abgesicherter Stromkreis
F1 3 AKeyless-System
F2 5 AMultifunktionsbildschirm
F5 5 ARückfahrkamera, Einparkhilfe
F7 10 AHiFi-Verstärker
F8 20 AHeckscheibenwischer
F10 30 ASchlösser
F11 30 ASchlösser
F17 10 A12V-Anschluss für Zubehör im Kofferraum
F18 5 ANotruf und Pannenhilferuf
F22 3 AHandschuhfachbeleuchtung
F26 3 AAnzeige der Warnleuchten für nicht angelegte Gurte
F27 3 ARegen-/Helligkeitssensor
F31 5 AAirbags
F33 15 A12V-Anschluss für Zubehör vorne
F35 5 AKombiinstrument
F36 20 AAutoradio, Touchscreen, CD-Player, Audio-/
Navigationssystem
Nummer der SicherungStärke (A)
Abgesicherter Stromkreis
F17 10 ASpeichern der Fahrpositionen
Sicherungskasten 2
8
Bei Pannen und Störungen

256

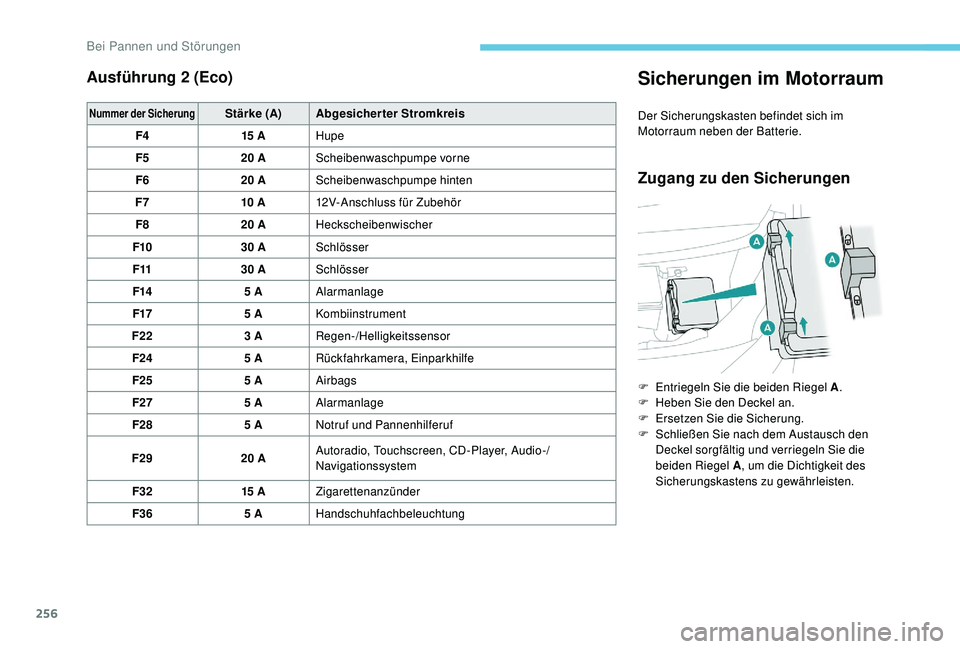

Ausführung 2 (Eco)
Nummer der SicherungStärke (A)Abgesicherter Stromkreis
F4 15 AHupe
F5 20 AScheibenwaschpumpe vorne
F6 20 AScheibenwaschpumpe hinten
F7 10 A12V-Anschluss für Zubehör
F8 20 AHeckscheibenwischer
F10 30 ASchlösser
F11 30 ASchlösser
F14 5 AAlarmanlage
F17 5 AKombiinstrument
F22 3 ARegen-/Helligkeitssensor
F24 5 ARückfahrkamera, Einparkhilfe
F25 5 AAirbags
F27 5 AAlarmanlage
F28 5 ANotruf und Pannenhilferuf
F29 20 AAutoradio, Touchscreen, CD-Player, Audio-/
Navigationssystem
F32 15 AZigarettenanzünder
F36 5 AHandschuhfachbeleuchtung
Sicherungen im Motorraum
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie.
Zugang zu den Sicherungen
F Entriegeln Sie die beiden Riegel A .
F H eben Sie den Deckel an.
F

E
rsetzen Sie die Sicherung.
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig und verriegeln Sie die
beiden Riegel A , um die Dichtigkeit des
Sicherungskastens zu gewährleisten.
Bei Pannen und Störungen

257
12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Ausführung 1 (Full)
Nummer der SicherungStärke (A)Abgesicherter Stromkreis
F14 15 APumpe der Scheibenwaschanlage
F15 5 AServolenkung
F20 25 APumpe der Scheibenwaschanlage
F22 15 AHupe
F23 15 AFernlicht rechts
F24 15 AFernlicht links
Nummer der SicherungStärke (A) Abgesicherter Stromkreis
F8 30 AAbgasreinigungssystem Diesel (AdBlue)
F12 15 AAutomatikgetriebe
F14 5 AAutomatikgetriebe
Ausführung 2 (Eco)
Nummer der SicherungStärke (A) Abgesicherter Stromkreis
F16 25 ANebelscheinwerfer
F18 10 AFernlicht rechts
F19 10 AFernlicht links
Sicherungskasten 1
Sicherungskasten 2
Allgemeines
Bleihaltige Starterbatterien
Batterien enthalten schädliche
Substanzen, wie Schwefelsäure und Blei.
Sie müssen entsprechend den
gesetzlichen Vorschriften entsorgt
werden und gehören auf keinen Fall in
den Hausmüll.
Geben Sie verbrauchte Batterien an
einer dafür vorgesehenen Sammelstelle
ab.
Schützen Sie Augen und Gesicht, bevor Sie
mit den Arbeiten an der Batterie beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der
Arbeiten die Hände.
8
Bei Pannen und Störungen

258

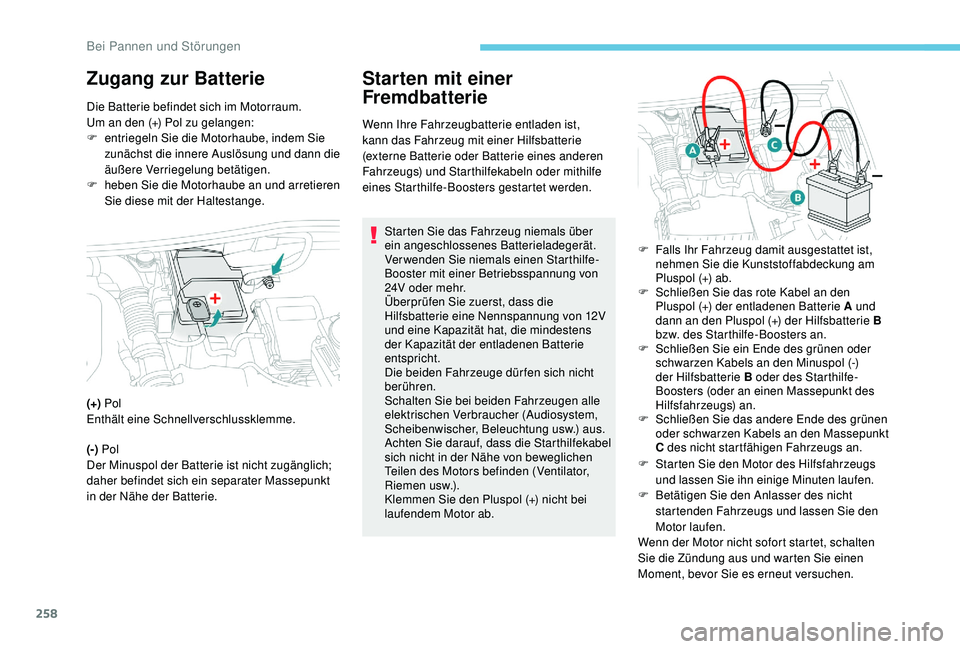

Zugang zur BatterieStarten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist,
kann das Fahrzeug mit einer Hilfsbatterie
(externe Batterie oder Batterie eines anderen
Fahrzeugs) und Starthilfekabeln oder mithilfe
eines Starthilfe-Boosters gestartet werden.
Starten Sie das Fahrzeug niemals über
ein angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-
Booster mit einer Betriebsspannung von
24V oder mehr.
Überprüfen Sie zuerst, dass die
Hilfsbatterie eine Nennspannung von 12V
und eine Kapazität hat, die mindestens
der Kapazität der entladenen Batterie
entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe von beweglichen
Teilen des Motors befinden (Ventilator,
Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.
Die Batterie befindet sich im Motorraum.
Um an den (+) Pol zu gelangen:
F
e
ntriegeln Sie die Motorhaube, indem Sie
zunächst die innere Auslösung und dann die
äußere Verriegelung betätigen.
F

h

eben Sie die Motorhaube an und arretieren
Sie diese mit der Haltestange.
(+) Pol
Enthält eine Schnellverschlussklemme.
(-) Pol
Der Minuspol der Batterie ist nicht zugänglich;
daher befindet sich ein separater Massepunkt
in der Nähe der Batterie. F

F
alls Ihr Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am
Pluspol (+) ab.
F

S
chließen Sie das rote Kabel an den
Pluspol (+) der entladenen Batterie A und
dann an den Pluspol (+) der Hilfsbatterie B
bzw. des Starthilfe-Boosters an.
F

S
chließen Sie ein Ende des grünen oder
schwarzen Kabels an den Minuspol (-)
der Hilfsbatterie B oder des Starthilfe-
Boosters (oder an einen Massepunkt des
Hilfsfahrzeugs) an.
F

S
chließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt
C des nicht startfähigen Fahrzeugs an.
F

S
tarten Sie den Motor des Hilfsfahrzeugs
und lassen Sie ihn einige Minuten laufen.
F

B
etätigen Sie den Anlasser des nicht
startenden Fahrzeugs und lassen Sie den
Motor laufen.
Wenn der Motor nicht sofort startet, schalten
Sie die Zündung aus und warten Sie einen
Moment, bevor Sie es erneut versuchen.
Bei Pannen und Störungen
