PEUGEOT 3008 2018 Betriebsanleitungen (in German)

229

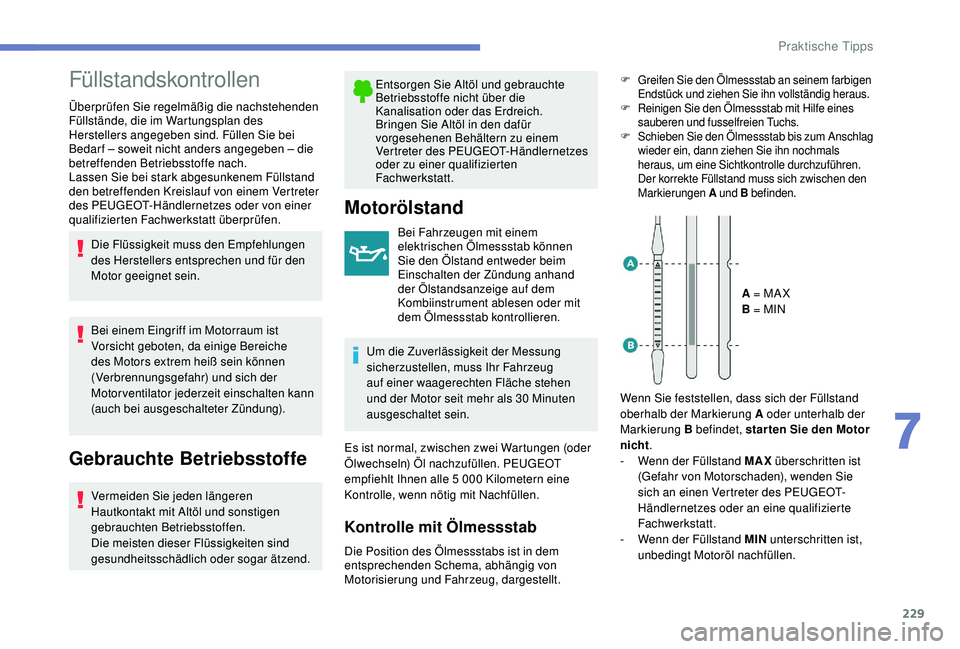

Füllstandskontrollen
Überprüfen Sie regelmäßig die nachstehenden
Füllstände, die im Wartungsplan des
Herstellers angegeben sind. Füllen Sie bei
Bedar f – soweit nicht anders angegeben – die
betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand
den betreffenden Kreislauf von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.Die Flüssigkeit muss den Empfehlungen
des Herstellers entsprechen und für den
Motor geeignet sein.
Bei einem Eingriff im Motorraum ist
Vorsicht geboten, da einige Bereiche
des Motors extrem heiß sein können
(Verbrennungsgefahr) und sich der
Motorventilator jederzeit einschalten kann
(auch bei ausgeschalteter Zündung).
Gebrauchte Betriebsstoffe
Vermeiden Sie jeden längeren
Hautkontakt mit Altöl und sonstigen
gebrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend. Entsorgen Sie Altöl und gebrauchte
Betriebsstoffe nicht über die
Kanalisation oder das Erdreich.
Bringen Sie Altöl in den dafür
vorgesehenen Behältern zu einem
Vertreter des PEUGEOT-Händlernetzes
oder zu einer qualifizierten
Fachwerkstatt.
Motorölstand
Bei Fahrzeugen mit einem
elektrischen Ölmessstab können
Sie den Ölstand entweder beim
Einschalten der Zündung anhand
der Ölstandsanzeige auf dem
Kombiinstrument ablesen oder mit
dem Ölmessstab kontrollieren.
Um die Zuverlässigkeit der Messung
sicherzustellen, muss Ihr Fahrzeug
auf einer waagerechten Fläche stehen
und der Motor seit mehr als 30 Minuten
ausgeschaltet sein.
Es ist normal, zwischen zwei Wartungen (oder
Ölwechseln) Öl nachzufüllen. PEUGEOT
empfiehlt Ihnen alle 5
000 Kilometern eine
Kontrolle, wenn nötig mit Nachfüllen.
Kontrolle mit Ölmessstab
F Greifen Sie den Ölmessstab an seinem farbigen Endstück und ziehen Sie ihn vollständig heraus.
F
R

einigen Sie den Ölmessstab mit Hilfe eines
sauberen und fusselfreien Tuchs.
F
S

chieben Sie den Ölmessstab bis zum Anschlag
wieder ein, dann ziehen Sie ihn nochmals
heraus, um eine Sichtkontrolle durchzuführen.
Der korrekte Füllstand muss sich zwischen den
Markierungen A und B befinden.
A = MA X
B = MIN
Wenn Sie feststellen, dass sich der Füllstand
oberhalb der Markierung A oder unterhalb der
Markierung B befindet, star ten Sie den Motor
nicht .
-

W

enn der Füllstand MAX überschritten ist
(Gefahr von Motorschaden), wenden Sie
sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
-

W

enn der Füllstand MIN unterschritten ist,
unbedingt Motoröl nachfüllen.
Die Position des Ölmessstabs ist in dem
entsprechenden Schema, abhängig von
Motorisierung und Fahrzeug, dargestellt.
7
Praktische Tipps

230

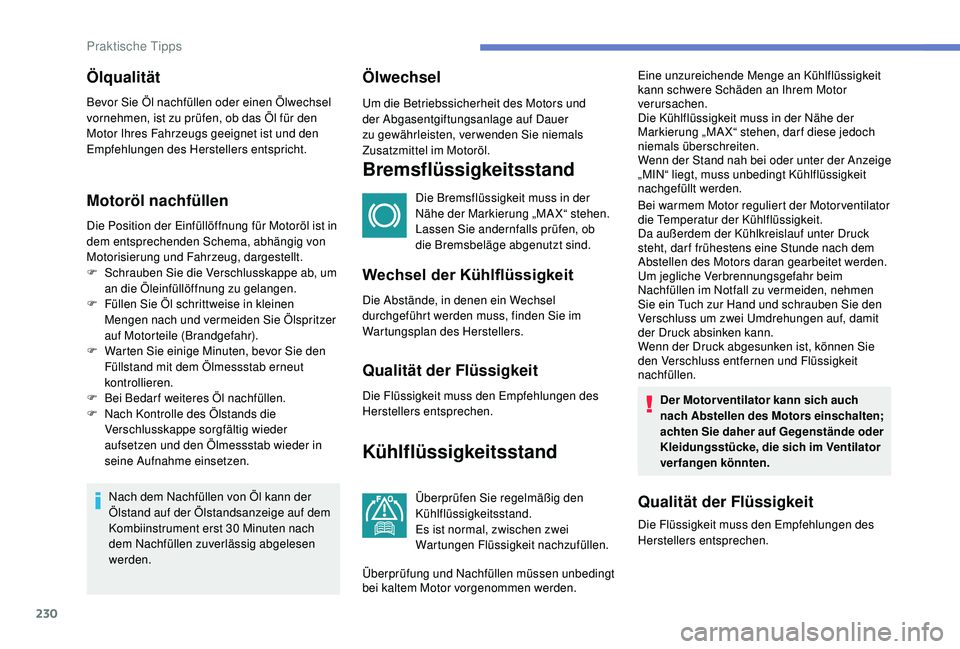

Motoröl nachfüllen
Die Position der Einfüllöffnung für Motoröl ist in
dem entsprechenden Schema, abhängig von
Motorisierung und Fahrzeug, dargestellt.
F
S
chrauben Sie die Verschlusskappe ab, um
an die Öleinfüllöffnung zu gelangen.
F

F
üllen Sie Öl schrittweise in kleinen
Mengen nach und vermeiden Sie Ölspritzer
auf Motorteile (Brandgefahr).
F

W
arten Sie einige Minuten, bevor Sie den
Füllstand mit dem Ölmessstab erneut
kontrollieren.
F

B
ei Bedar f weiteres Öl nachfüllen.
F

N
ach Kontrolle des Ölstands die
Verschlusskappe sorgfältig wieder
aufsetzen und den Ölmessstab wieder in
seine Aufnahme einsetzen.
Nach dem Nachfüllen von Öl kann der
Ölstand auf der Ölstandsanzeige auf dem
Kombiinstrument erst 30 Minuten nach
dem Nachfüllen zuverlässig abgelesen
werden.
Ölwechsel
Um die Betriebssicherheit des Motors und
der Abgasentgiftungsanlage auf Dauer
zu gewährleisten, verwenden Sie niemals
Zusatzmittel im Motoröl.
Bremsflüssigkeitsstand
Die Bremsflüssigkeit muss in der
Nähe der Markierung „MAX“ stehen.
Lassen Sie andernfalls prüfen, ob
die Bremsbeläge abgenutzt sind.
Wechsel der Kühlflüssigkeit
Die Abstände, in denen ein Wechsel
durchgeführt werden muss, finden Sie im
Wartungsplan des Herstellers.
Qualität der Flüssigkeit
Die Flüssigkeit muss den Empfehlungen des
Herstellers entsprechen.
Kühlflüssigkeitsstand
Überprüfen Sie regelmäßig den
Kühlflüssigkeitsstand.
Es ist normal, zwischen zwei
Wartungen Flüssigkeit nachzufüllen. Eine unzureichende Menge an Kühlflüssigkeit
kann schwere Schäden an Ihrem Motor
verursachen.
Die Kühlflüssigkeit muss in der Nähe der
Markierung „MAX“ stehen, darf diese jedoch
niemals überschreiten.
Wenn der Stand nah bei oder unter der Anzeige
„MIN“ liegt, muss unbedingt Kühlflüssigkeit
nachgefüllt werden.
Bei warmem Motor reguliert der Motor ventilator
die Temperatur der Kühlflüssigkeit.
Da außerdem der Kühlkreislauf unter Druck
steht, dar f frühestens eine Stunde nach dem
Abstellen des Motors daran gearbeitet werden.
Um jegliche Verbrennungsgefahr beim
Nachfüllen im Notfall zu vermeiden, nehmen
Sie ein Tuch zur Hand und schrauben Sie den
Verschluss um zwei Umdrehungen auf, damit
der Druck absinken kann.
Wenn der Druck abgesunken ist, können Sie
den Verschluss entfernen und Flüssigkeit
nachfüllen.
Der Motorventilator kann sich auch
nach Abstellen des Motors einschalten;
achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten.Qualität der Flüssigkeit
Die Flüssigkeit muss den Empfehlungen des
Herstellers entsprechen.
Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel
vornehmen, ist zu prüfen, ob das Öl für den
Motor Ihres Fahrzeugs geeignet ist und den
Empfehlungen des Herstellers entspricht.
Überprüfung und Nachfüllen müssen unbedingt
bei kaltem Motor vorgenommen werden.
Praktische Tipps

231

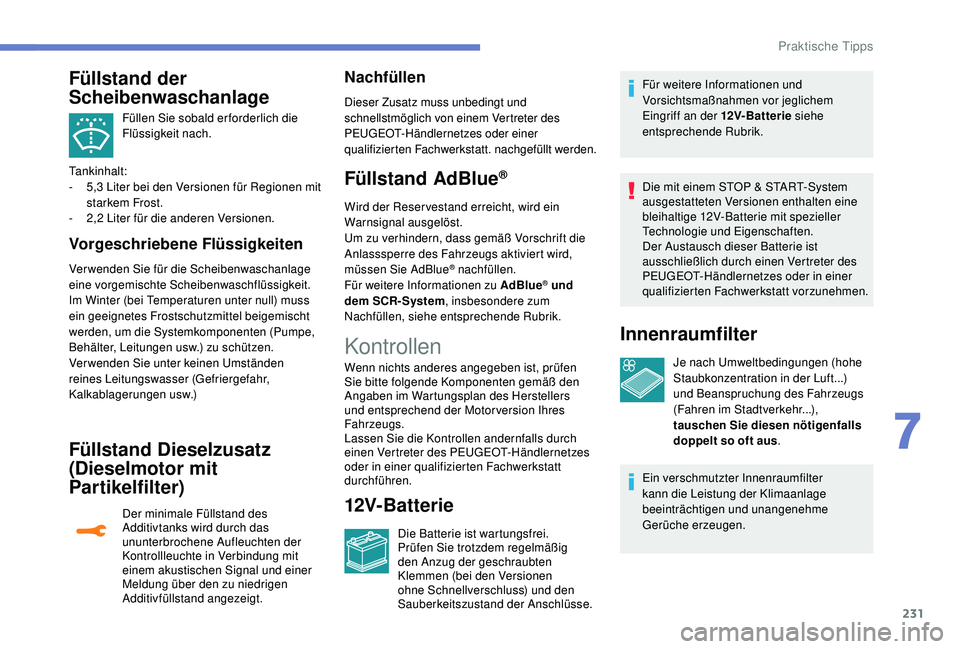

Füllen Sie sobald er forderlich die
Flüssigkeit nach.
Tankinhalt:
-

5

,3 Liter bei den Versionen für Regionen mit
starkem Frost.
-

2

,2 Liter für die anderen Versionen.
Vorgeschriebene Flüssigkeiten
Verwenden Sie für die Scheibenwaschanlage
eine vorgemischte Scheibenwaschflüssigkeit.
Im Winter (bei Temperaturen unter null) muss
ein geeignetes Frostschutzmittel beigemischt
werden, um die Systemkomponenten (Pumpe,
Behälter, Leitungen usw.) zu schützen.
Verwenden Sie unter keinen Umständen
reines Leitungswasser (Gefriergefahr,
Kalkablagerungen usw.)
Füllstand Dieselzusatz
(Dieselmotor mit
Par tikelfilter)
Der minimale Füllstand des
Additivtanks wird durch das
ununterbrochene Aufleuchten der
Kontrollleuchte in Verbindung mit
einem akustischen Signal und einer
Meldung über den zu niedrigen
Additivfüllstand angezeigt.
Nachfüllen
Dieser Zusatz muss unbedingt und
schnellstmöglich von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt. nachgefüllt werden.
Füllstand AdBlue®
Wird der Reservestand erreicht, wird ein
Warnsignal ausgelöst.
Um zu verhindern, dass gemäß Vorschrift die
Anlasssperre des Fahrzeugs aktiviert wird,
müssen Sie AdBlue
® nachfüllen.
Für weitere Informationen zu AdBlue® und
dem SCR-System , insbesondere zum
Nachfüllen, siehe entsprechende Rubrik.
Füllstand der
Scheibenwaschanlage
Kontrollen
Wenn nichts anderes angegeben ist, prüfen
Sie bitte folgende Komponenten gemäß den
Angaben im Wartungsplan des Herstellers
und entsprechend der Motorversion Ihres
Fahrzeugs.
Lassen Sie die Kontrollen andernfalls durch
einen Vertreter des PEUGEOT-Händlernetzes
oder in einer qualifizierten Fachwerkstatt
durchführen.
12V-Batterie
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem regelmäßig
den Anzug der geschraubten
Klemmen (bei den Versionen
ohne Schnellverschluss) und den
Sauberkeitszustand der Anschlüsse. Für weitere Informationen und
Vorsichtsmaßnahmen vor jeglichem
Eingriff an der 12V- Bat ter ie
siehe
entsprechende Rubrik.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Der Austausch dieser Batterie ist
ausschließlich durch einen Vertreter des
PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt vorzunehmen.
Innenraumfilter
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...)
und Beanspruchung des Fahrzeugs
(Fahren im Stadtverkehr...),
tauschen Sie diesen nötigenfalls
doppelt so oft aus .
Ein verschmutzter Innenraumfilter
kann die Leistung der Klimaanlage
beeinträchtigen und unangenehme
Gerüche erzeugen.
7
Praktische Tipps

232

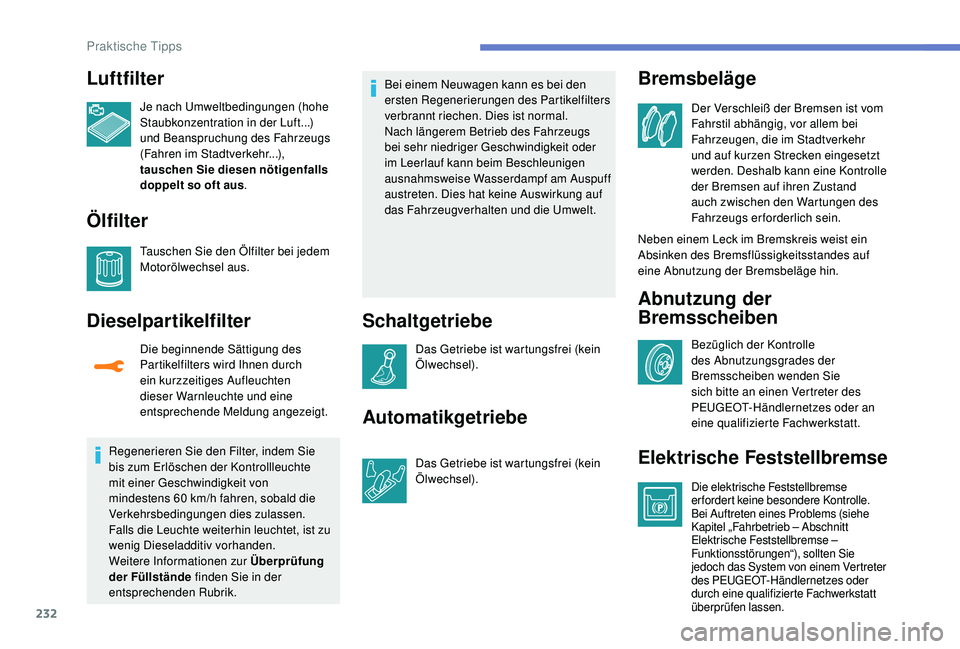

Luftfilter
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...)
und Beanspruchung des Fahrzeugs
(Fahren im Stadtverkehr...),
tauschen Sie diesen nötigenfalls
doppelt so oft aus.
Ölfilter
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Dieselpartikelfilter
Die beginnende Sättigung des
Partikelfilters wird Ihnen durch
ein kurzzeitiges Aufleuchten
dieser Warnleuchte und eine
entsprechende Meldung angezeigt.
Regenerieren Sie den Filter, indem Sie
bis zum Erlöschen der Kontrollleuchte
mit einer Geschwindigkeit von
mindestens 60
km/h fahren, sobald die
Verkehrsbedingungen dies zulassen.
Falls die Leuchte weiterhin leuchtet, ist zu
wenig Dieseladditiv vorhanden.
Weitere Informationen zur Überprüfung
der Füllstände finden Sie in der
entsprechenden Rubrik. Bei einem Neuwagen kann es bei den
ersten Regenerierungen des Partikelfilters
verbrannt riechen. Dies ist normal.
Nach längerem Betrieb des Fahrzeugs
bei sehr niedriger Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am Auspuff
austreten. Dies hat keine Auswirkung auf
das Fahrzeugverhalten und die Umwelt.
Schaltgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Automatikgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Bremsbeläge
Der Verschleiß der Bremsen ist vom
Fahrstil abhängig, vor allem bei
Fahrzeugen, die im Stadtverkehr
und auf kurzen Strecken eingesetzt
werden. Deshalb kann eine Kontrolle
der Bremsen auf ihren Zustand
auch zwischen den Wartungen des
Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist ein
Absinken des Bremsflüssigkeitsstandes auf
eine Abnutzung der Bremsbeläge hin.
Abnutzung der
Bremsscheiben
Bezüglich der Kontrolle
des Abnutzungsgrades der
Bremsscheiben wenden Sie
sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Elektrische Feststellbremse
Die elektrische Feststellbremse
erfordert keine besondere Kontrolle.
Bei Auftreten eines Problems (siehe
Kapitel „Fahrbetrieb – Abschnitt
Elektrische Feststellbremse –
Funktionsstörungen“), sollten Sie
jedoch das System von einem Vertreter
des PEUGEOT-Händlernetzes oder
durch eine qualifizierte Fachwerkstatt
überprüfen lassen.
Praktische Tipps

233

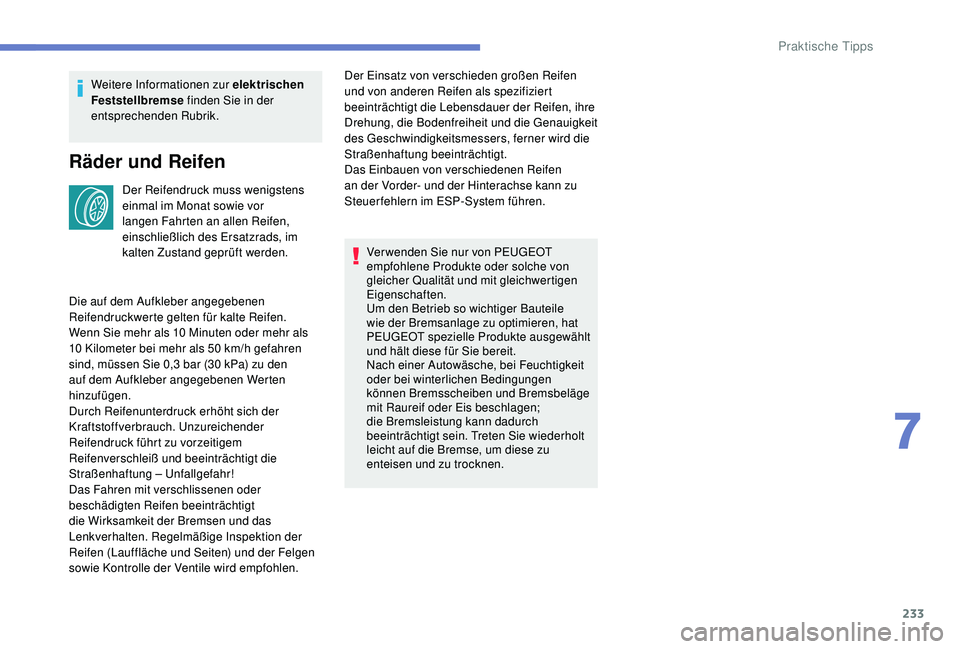

Weitere Informationen zur elektrischen
Feststellbremse finden Sie in der
entsprechenden Rubrik.
Räder und Reifen
Der Reifendruck muss wenigstens
einmal im Monat sowie vor
langen Fahrten an allen Reifen,
einschließlich des Ersatzrads, im
kalten Zustand geprüft werden. Der Einsatz von verschieden großen Reifen
und von anderen Reifen als spezifiziert
beeinträchtigt die Lebensdauer der Reifen, ihre
Drehung, die Bodenfreiheit und die Genauigkeit
des Geschwindigkeitsmessers, ferner wird die
Straßenhaftung beeinträchtigt.
Das Einbauen von verschiedenen Reifen
an der Vorder- und der Hinterachse kann zu
Steuerfehlern im ESP-System führen.
Ver wenden Sie nur von PEUGEOT
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile
wie der Bremsanlage zu optimieren, hat
PEUGEOT spezielle Produkte ausgewählt
und hält diese für Sie bereit.
Nach einer Autowäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen
können Bremsscheiben und Bremsbeläge
mit Raureif oder Eis beschlagen;
die Bremsleistung kann dadurch
beeinträchtigt sein. Treten Sie wiederholt
leicht auf die Bremse, um diese zu
enteisen und zu trocknen.
Die auf dem Aufkleber angegebenen
Reifendruckwerte gelten für kalte Reifen.
Wenn Sie mehr als 10 Minuten oder mehr als
10

Kilometer bei mehr als 50 km/h gefahren
sind, müssen Sie 0,3 bar (30 kPa) zu den
auf dem Aufkleber angegebenen Werten
hinzufügen.
Durch Reifenunterdruck erhöht sich der
Kraftstoffverbrauch. Unzureichender
Reifendruck führt zu vorzeitigem
Reifenverschleiß und beeinträchtigt die
Straßenhaftung – Unfallgefahr!
Das Fahren mit verschlissenen oder
beschädigten Reifen beeinträchtigt
die Wirksamkeit der Bremsen und das
Lenkverhalten. Regelmäßige Inspektion der
Reifen (Lauffläche und Seiten) und der Felgen
sowie Kontrolle der Ventile wird empfohlen.
7
Praktische Tipps

234

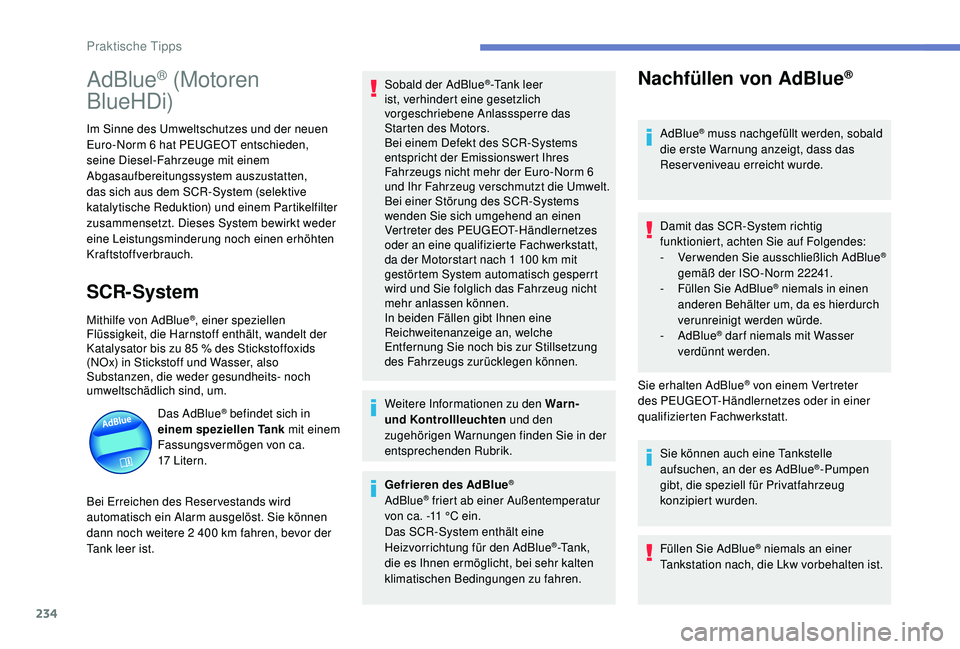

AdBlue® (Motoren
BlueHDi)
Im Sinne des Umweltschutzes und der neuen
Euro-Norm 6 hat PEUGEOT entschieden,
seine Diesel-Fahrzeuge mit einem
Abgasaufbereitungssystem auszustatten,
das sich aus dem SCR-System (selektive
katalytische Reduktion) und einem Partikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
SCR-System
Mithilfe von AdBlue®, einer speziellen
Flüssigkeit, die Harnstoff enthält, wandelt der
Katalysator bis zu 85
% des Stickstoffoxids
(NOx) in Stickstoff und Wasser, also
Substanzen, die weder gesundheits- noch
umweltschädlich sind, um.
Das AdBlue
® befindet sich in
einem speziellen Tank mit einem
Fassungsvermögen von ca.
17


L i te r n.
Bei Erreichen des Reservestands wird
automatisch ein Alarm ausgelöst. Sie können
dann noch weitere 2

400 km fahren, bevor der
Tank leer ist. Sobald der AdBlue
®-Tank leer
ist, verhindert eine gesetzlich
vorgeschriebene Anlasssperre das
Starten des Motors.
Bei einem Defekt des SCR-Systems
entspricht der Emissionswert Ihres
Fahrzeugs nicht mehr der Euro-Norm 6
und Ihr Fahrzeug verschmutzt die Umwelt.
Bei einer Störung des SCR-Systems
wenden Sie sich umgehend an einen
Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt,
da der Motorstart nach 1
100 km mit
gestörtem System automatisch gesperrt
wird und Sie folglich das Fahrzeug nicht
mehr anlassen können.
In beiden Fällen gibt Ihnen eine
Reichweitenanzeige an, welche
Entfernung Sie noch bis zur Stillsetzung
des Fahrzeugs zurücklegen können.
Weitere Informationen zu den Warn-
und Kontrollleuchten und den
zugehörigen Warnungen finden Sie in der
entsprechenden Rubrik.
Gefrieren des AdBlue
®
AdBlue® friert ab einer Außentemperatur
von ca. -11 °C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-Ta n k ,
die es Ihnen ermöglicht, bei sehr kalten
klimatischen Bedingungen zu fahren.
Nachfüllen von AdBlue®
AdBlue® muss nachgefüllt werden, sobald
die erste Warnung anzeigt, dass das
Reserveniveau erreicht wurde.
Damit das SCR-System richtig
funktioniert, achten Sie auf Folgendes:
-

V

er wenden Sie ausschließlich AdBlue
®
gemäß der ISO -Norm 22241.
-

F

üllen Sie AdBlue
® niemals in einen
anderen Behälter um, da es hierdurch
verunreinigt werden würde.
-


AdBlue
® dar f niemals mit Wasser
verdünnt werden.
Sie erhalten AdBlue
® von einem Vertreter
des PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt.
Sie können auch eine Tankstelle
aufsuchen, an der es AdBlue
®-Pumpen
gibt, die speziell für Privatfahrzeug
konzipiert wurden.
Füllen Sie AdBlue
® niemals an einer
Tankstation nach, die Lkw vorbehalten ist.
Praktische Tipps

235

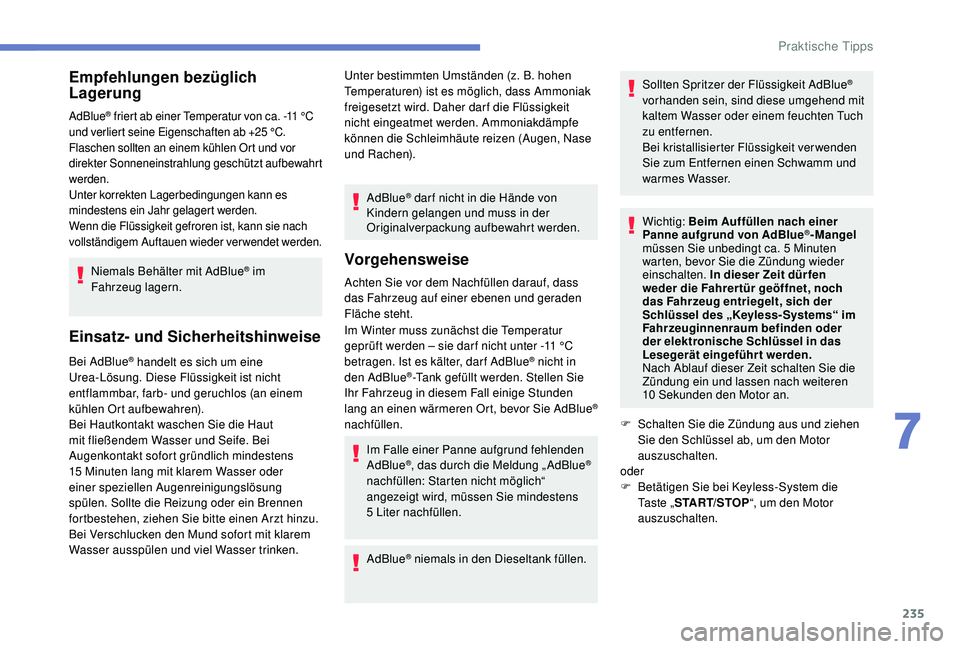

Empfehlungen bezüglich
Lagerung
AdBlue® friert ab einer Temperatur von ca. -11 °C
u
nd verliert seine Eigenschaften ab +25 °C.
Flaschen sollten an einem kühlen Ort und vor
direkter Sonneneinstrahlung geschützt aufbewahrt
werden.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
Wenn die Flüssigkeit gefroren ist, kann sie nach
vollständigem Auftauen wieder verwendet werden.
Niemals Behälter mit AdBlue® im
Fahrzeug lagern.
Einsatz- und Sicherheitshinweise
Unter bestimmten Umständen (z. B. hohen
T emperaturen) ist es möglich, dass Ammoniak
freigesetzt wird. Daher dar f die Flüssigkeit
nicht eingeatmet werden. Ammoniakdämpfe
können die Schleimhäute reizen (Augen, Nase
und Rachen).
AdBlue
® dar f nicht in die Hände von
Kindern gelangen und muss in der
Originalverpackung aufbewahrt werden.
Vorgehensweise
Achten Sie vor dem Nachfüllen darauf, dass
das Fahrzeug auf einer ebenen und geraden
Fläche steht.
Im Winter muss zunächst die Temperatur
geprüft werden – sie dar f nicht unter -11
°C
betragen. Ist es kälter, dar f AdBlue
® nicht in
den AdBlue®-Tank gefüllt werden. Stellen Sie
Ihr Fahrzeug in diesem Fall einige Stunden
lang an einen wärmeren Ort, bevor Sie AdBlue
®
nachfüllen.
Im Falle einer Panne aufgrund fehlenden
AdBlue
®, das durch die Meldung „ AdBlue®
nachfüllen: Starten nicht möglich“
angezeigt wird, müssen Sie mindestens
5


Liter nachfüllen.
AdBlue
® niemals in den Dieseltank füllen. Sollten Spritzer der Flüssigkeit AdBlue
®
vorhanden sein, sind diese umgehend mit
kaltem Wasser oder einem feuchten Tuch
zu entfernen.
Bei kristallisierter Flüssigkeit verwenden
Sie zum Entfernen einen Schwamm und
warmes Wasser.
Wichtig: Beim Auffüllen nach einer
Panne aufgrund von AdBlue
®-Mangel
müssen Sie unbedingt ca. 5 Minuten
warten, bevor Sie die Zündung wieder
einschalten. In dieser Zeit dür fen
weder die Fahrer tür geöffnet, noch
das Fahrzeug entriegelt, sich der
Schlüssel des „Keyless- Systems“ im
Fahrzeuginnenraum befinden oder
der elektronische Schlüssel in das
Lesegerät eingeführt werden.
Nach Ablauf dieser Zeit schalten Sie die
Zündung ein und lassen nach weiteren
10

Sekunden den Motor an.
F

S

chalten Sie die Zündung aus und ziehen
Sie den Schlüssel ab, um den Motor
auszuschalten.
oder
F

B

etätigen Sie bei Keyless-System die
Ta s t e „ START/STOP “, um den Motor
auszuschalten.
Bei AdBlue
® handelt es sich um eine
Urea-Lösung. Diese Flüssigkeit ist nicht
entflammbar, farb- und geruchlos (an einem
kühlen Ort aufbewahren).
Bei Hautkontakt waschen Sie die Haut
mit fließendem Wasser und Seife. Bei
Augenkontakt sofort gründlich mindestens
15 Minuten lang mit klarem Wasser oder
einer speziellen Augenreinigungslösung
spülen. Sollte die Reizung oder ein Brennen
fortbestehen, ziehen Sie bitte einen Arzt hinzu.
Bei Verschlucken den Mund sofort mit klarem
Wasser ausspülen und viel Wasser trinken.
7
Praktische Tipps

236

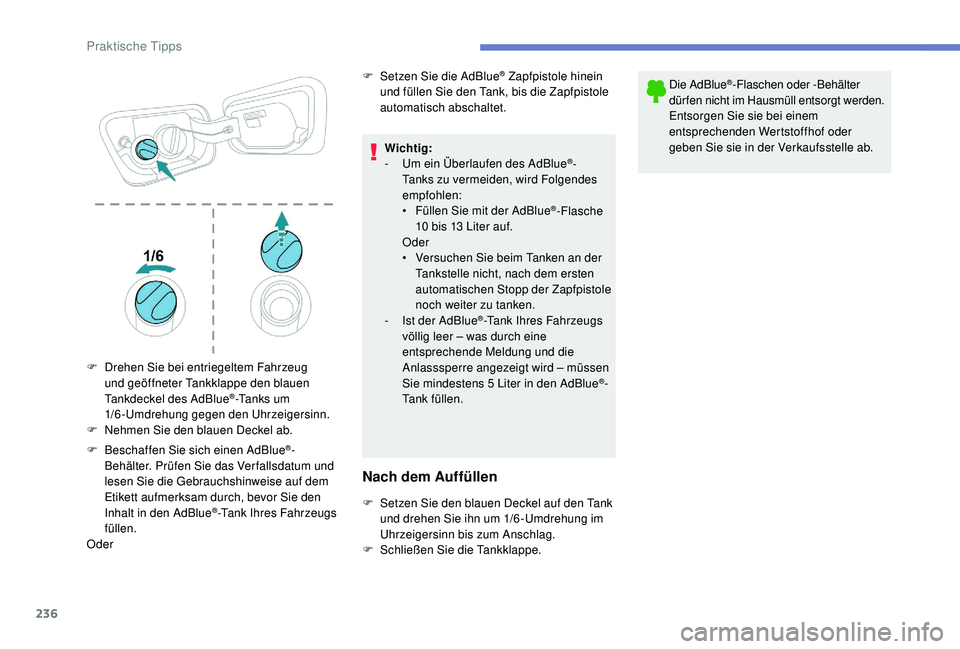

F Beschaffen Sie sich einen AdBlue®-
Behälter. Prüfen Sie das Ver fallsdatum und
lesen Sie die Gebrauchshinweise auf dem
Etikett aufmerksam durch, bevor Sie den
Inhalt in den AdBlue
®-Tank Ihres Fahrzeugs
füllen.
Oder F

S
etzen Sie die AdBlue
® Zapfpistole hinein
und füllen Sie den Tank, bis die Zapfpistole
automatisch abschaltet.
Wichtig:
-

U

m ein Überlaufen des AdBlue
®-
Tanks zu vermeiden, wird Folgendes
empfohlen:
•

F

üllen Sie mit der AdBlue
®-Flasche
10 bis 13 Liter auf.
Oder
•

V

ersuchen Sie beim Tanken an der
Tankstelle nicht, nach dem ersten
automatischen Stopp der Zapfpistole
noch weiter zu tanken.
-

I

st der AdBlue
®-Tank Ihres Fahrzeugs
völlig leer – was durch eine
entsprechende Meldung und die
Anlasssperre angezeigt wird – müssen
Sie mindestens 5 Liter in den AdBlue
®-
Tank füllen.
Nach dem Auffüllen
F Setzen Sie den blauen Deckel auf den Tank und drehen Sie ihn um 1/6 -Umdrehung im
Uhrzeigersinn bis zum Anschlag.
F

Sc
hließen Sie die Tankklappe. Die AdBlue
®-Flaschen oder -Behälter
dürfen nicht im Hausmüll entsorgt werden.
Entsorgen Sie sie bei einem
entsprechenden Wertstoffhof oder
geben Sie sie in der Verkaufsstelle ab.
F

D

rehen Sie bei entriegeltem Fahrzeug
und geöffneter Tankklappe den blauen
Tankdeckel des AdBlue
®-Tanks um
1/6-Umdrehung gegen den Uhrzeigersinn.
F

N

ehmen Sie den blauen Deckel ab.
Praktische Tipps

237

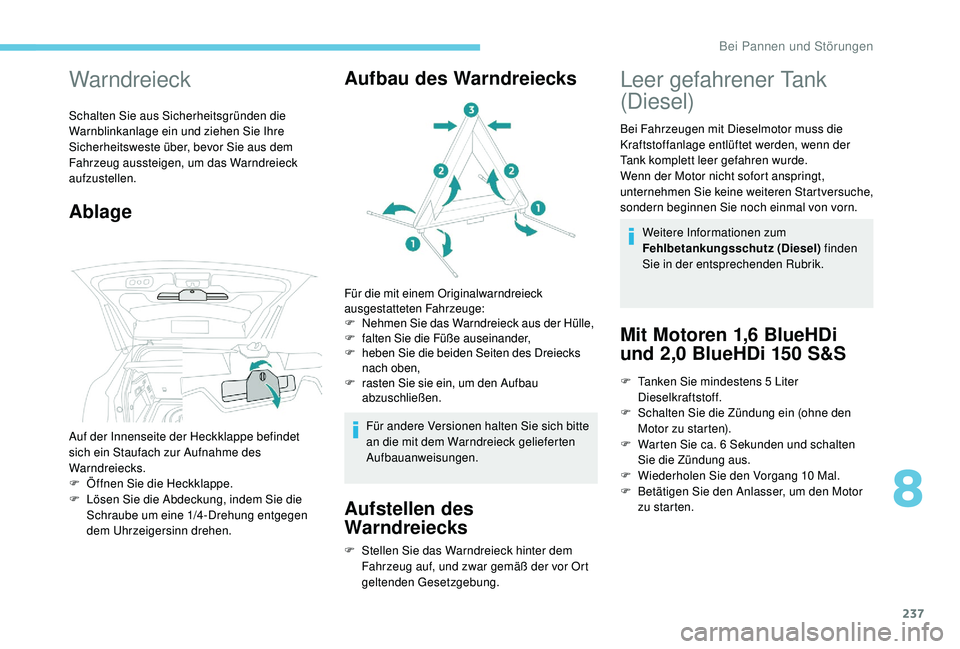

Warndreieck
Schalten Sie aus Sicherheitsgründen die
Warnblinkanlage ein und ziehen Sie Ihre
Sicherheitsweste über, bevor Sie aus dem
Fahrzeug aussteigen, um das Warndreieck
aufzustellen.
AblageAufbau des Warndreiecks
Für die mit einem Originalwarndreieck
ausgestatteten Fahrzeuge:
F
N

ehmen Sie das Warndreieck aus der Hülle,
F
f

alten Sie die Füße auseinander,
F
heb

en Sie die beiden Seiten des Dreiecks
nach oben,
F
r

asten Sie sie ein, um den Aufbau
abzuschließen.
Für andere Versionen halten Sie sich bitte
an die mit dem Warndreieck gelieferten
Aufbauanweisungen.
Aufstellen des
Warndreiecks
Auf der Innenseite der Heckklappe befindet
sich ein Staufach zur Aufnahme des
Warndreiecks.
F

Ö
ffnen Sie die Heckklappe.
F

L
ösen Sie die Abdeckung, indem Sie die
Schraube um eine 1/4-Drehung entgegen
dem Uhrzeigersinn drehen.
F

S
tellen Sie das Warndreieck hinter dem
Fahrzeug auf, und zwar gemäß der vor Ort
geltenden Gesetzgebung.
Leer gefahrener Tank
(Diesel)
Bei Fahrzeugen mit Dieselmotor muss die
Kraftstoffanlage entlüftet werden, wenn der
Tank komplett leer gefahren wurde.
Wenn der Motor nicht sofort anspringt,
unternehmen Sie keine weiteren Startversuche,
sondern beginnen Sie noch einmal von vorn.
Weitere Informationen zum
Fehlbetankungsschutz (Diesel) finden
Sie in der entsprechenden Rubrik.
Mit Motoren 1,6 BlueHDi
und 2,0 BlueHDi 150 S&S
F Tanken Sie mindestens 5 Liter Dieselkraftstoff.
F

S
chalten Sie die Zündung ein (ohne den
Motor zu starten).
F

W
arten Sie ca. 6 Sekunden und schalten
Sie die Zündung aus.
F

W
iederholen Sie den Vorgang 10 Mal.
F

B
etätigen Sie den Anlasser, um den Motor
zu starten.
8
Bei Pannen und Störungen

238

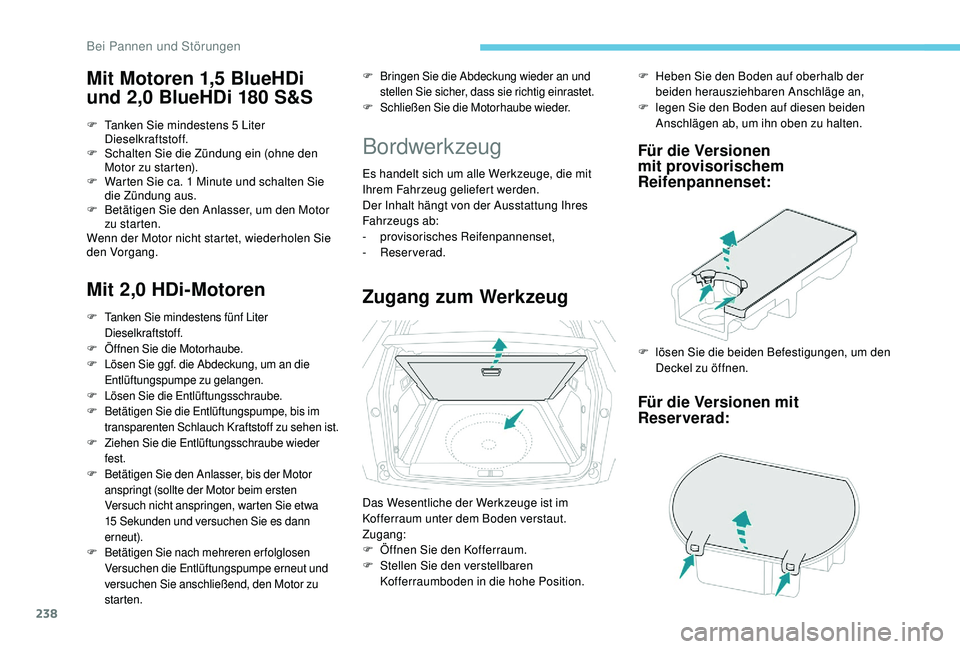

Mit Motoren 1,5 BlueHDi
und 2,0 BlueHDi 180 S&S
F Tanken Sie mindestens 5 Liter Dieselkraftstoff.
F

S
chalten Sie die Zündung ein (ohne den
Motor zu starten).
F

W
arten Sie ca. 1 Minute und schalten Sie
die Zündung aus.
F

B
etätigen Sie den Anlasser, um den Motor
zu starten.
Wenn der Motor nicht startet, wiederholen Sie
den Vorgang.
Mit 2,0 HDi-Motoren
F Bringen Sie die Abdeckung wieder an und
stellen Sie sicher, dass sie richtig einrastet.
F
Sc

hließen Sie die Motorhaube wieder.
Bordwerkzeug
Es handelt sich um alle Werkzeuge, die mit
Ihrem Fahrzeug geliefert werden.
Der Inhalt hängt von der Ausstattung Ihres
Fahrzeugs ab:
-
pro

visorisches Reifenpannenset,
-


Reserverad.
Zugang zum Werkzeug
F Heben Sie den Boden auf oberhalb der beiden herausziehbaren Anschläge an,
F

l
egen Sie den Boden auf diesen beiden
Anschlägen ab, um ihn oben zu halten.
Für die Versionen
mit provisorischem
Reifenpannenset:
F lösen Sie die beiden Befestigungen, um den Deckel zu öffnen.
Für die Versionen mit
Reserverad:
F Tanken Sie mindestens fünf Liter Dieselkraftstoff.
F
Ö

ffnen Sie die Motorhaube.
F
L

ösen Sie ggf. die Abdeckung, um an die
Entlüftungspumpe zu gelangen.
F
L

ösen Sie die Entlüftungsschraube.
F
B

etätigen Sie die Entlüftungspumpe, bis im
transparenten Schlauch Kraftstoff zu sehen ist.
F
Z

iehen Sie die Entlüftungsschraube wieder
fest.
F
B

etätigen Sie den Anlasser, bis der Motor
anspringt (sollte der Motor beim ersten
Versuch nicht anspringen, warten Sie etwa
15
Sekunden und versuchen Sie es dann
erneut).
F
B

etätigen Sie nach mehreren erfolglosen
Versuchen die Entlüftungspumpe erneut und
versuchen Sie anschließend, den Motor zu
starten.
Das Wesentliche der Werkzeuge ist im
Kofferraum unter dem Boden verstaut.
Zugang:
F

Ö
ffnen Sie den Kofferraum.
F

S
tellen Sie den verstellbaren
Kofferraumboden in die hohe Position.
Bei Pannen und Störungen
