PEUGEOT 3008 2018 Manual de utilização (in Portuguese)

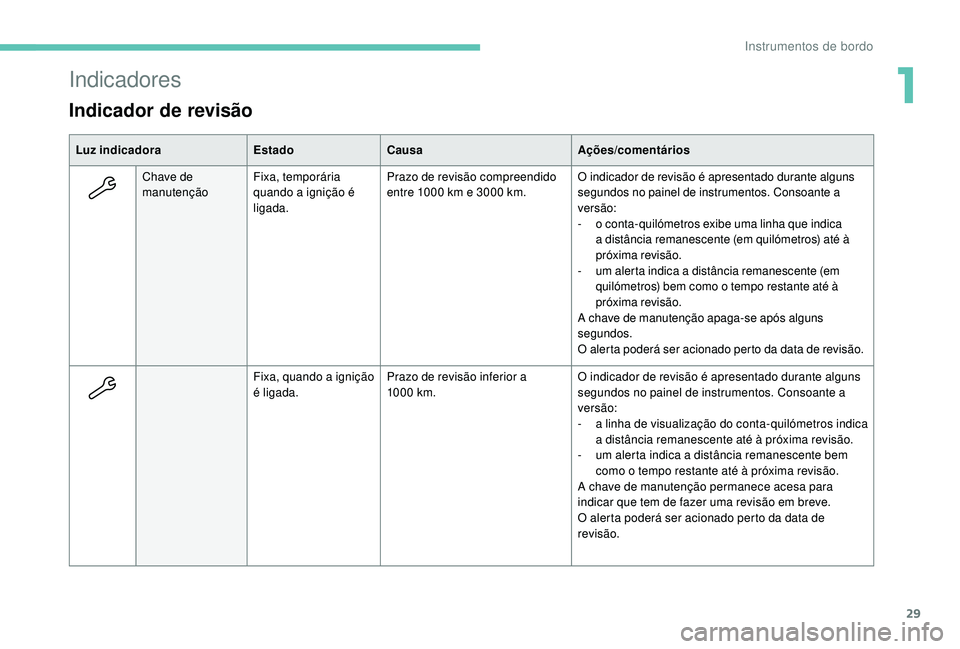

29
Indicadores
Indicador de revisão
Luz indicadoraEstadoCausa Ações/comentários
Chave de
manutenção Fixa, temporária
quando a ignição é
ligada. Prazo de revisão compreendido
entre 1000 km e 3000 km.
O indicador de revisão é apresentado durante alguns
segundos no painel de instrumentos. Consoante a
versão:
-

o c
onta-quilómetros exibe uma linha que indica
a distância remanescente (em quilómetros) até à
próxima revisão.
-

u
m alerta indica a distância remanescente (em
quilómetros) bem como o tempo restante até à
próxima revisão.
A chave de manutenção apaga-se após alguns
segundos.
O alerta poderá ser acionado perto da data de revisão.
Fixa, quando a ignição
é ligada. Prazo de revisão inferior a
1000


km.O indicador de revisão é apresentado durante alguns
segundos no painel de instrumentos. Consoante a
versão:
-

a l
inha de visualização do conta-quilómetros indica
a distância remanescente até à próxima revisão.
-

u
m alerta indica a distância remanescente bem
como o tempo restante até à próxima revisão.
A chave de manutenção permanece acesa para
indicar que tem de fazer uma revisão em breve.
O alerta poderá ser acionado perto da data de
revisão.
1
Instrumentos de bordo

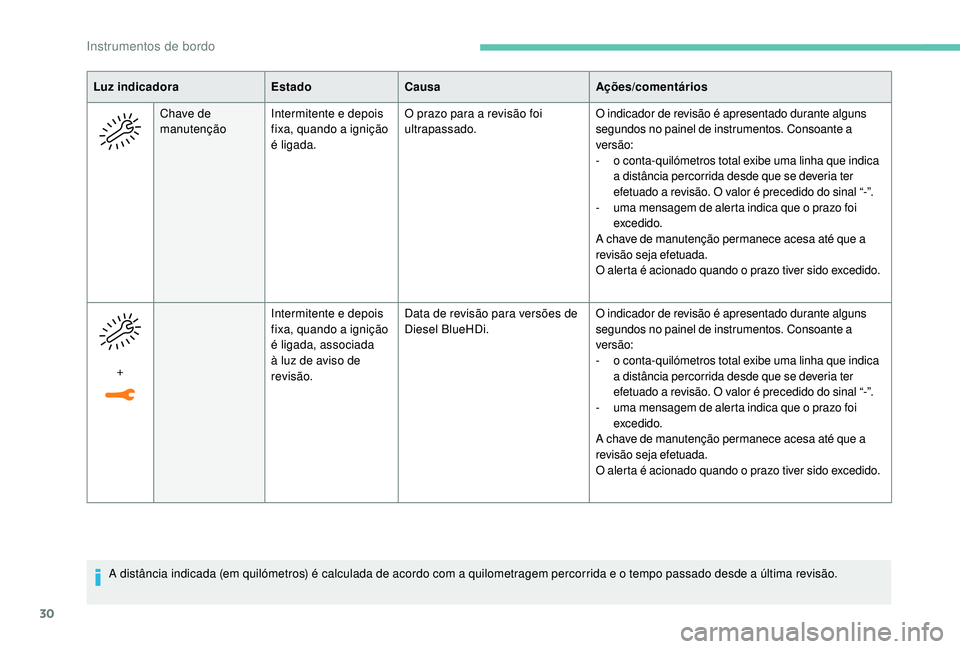

30
A distância indicada (em quilómetros) é calculada de acordo com a quilometragem percorrida e o tempo passado desde a última revisão.
Luz indicadora
EstadoCausa Ações/comentários
Chave de
manutenção Intermitente e depois
fixa, quando a ignição
é ligada. O prazo para a revisão foi
ultrapassado.
O indicador de revisão é apresentado durante alguns
segundos no painel de instrumentos. Consoante a
versão:
-
o c
onta-quilómetros total exibe uma linha que indica
a distância percorrida desde que se deveria ter
efetuado a revisão. O valor é precedido do sinal “-”.
-
u
ma mensagem de alerta indica que o prazo foi
excedido.
A chave de manutenção permanece acesa até que a
revisão seja efetuada.
O alerta é acionado quando o prazo tiver sido excedido.
+ Intermitente e depois
fixa, quando a ignição
é ligada, associada
à luz de aviso de
revisão.Data de revisão para versões de
Diesel BlueHDi.
O indicador de revisão é apresentado durante alguns
segundos no painel de instrumentos. Consoante a
versão:
-
o c
onta-quilómetros total exibe uma linha que indica
a distância percorrida desde que se deveria ter
efetuado a revisão. O valor é precedido do sinal “-”.
-
u
ma mensagem de alerta indica que o prazo foi
excedido.
A chave de manutenção permanece acesa até que a
revisão seja efetuada.
O alerta é acionado quando o prazo tiver sido excedido.
Instrumentos de bordo

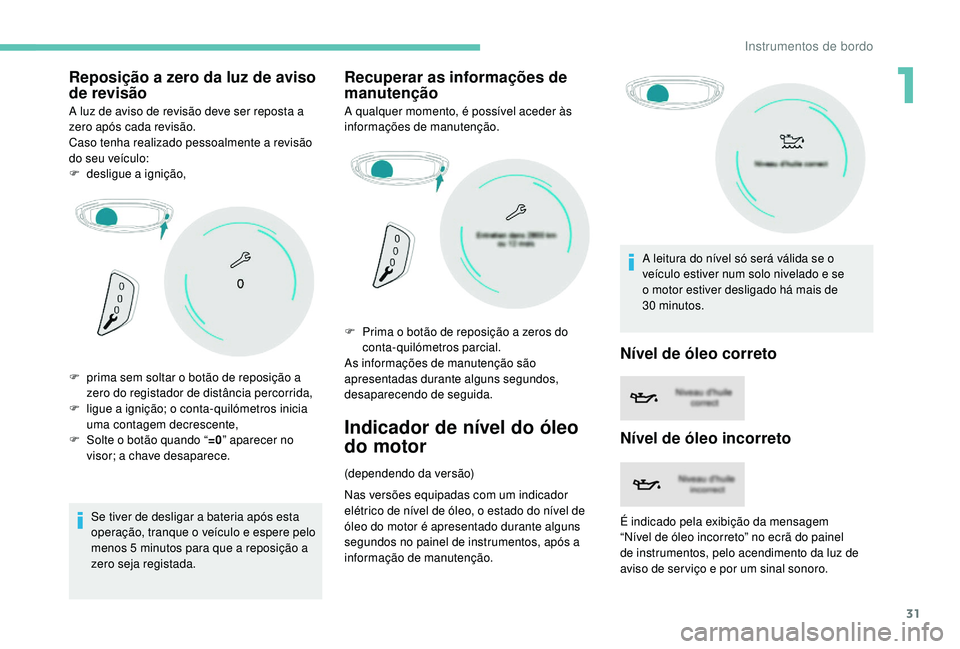

31
Reposição a zero da luz de aviso
de revisão
A luz de aviso de revisão deve ser reposta a
zero após cada revisão.
Caso tenha realizado pessoalmente a revisão
do seu veículo:
F
de
sligue a ignição,
Se tiver de desligar a bateria após esta
operação, tranque o veículo e espere pelo
menos 5 minutos para que a reposição a
zero seja registada.
Recuperar as informações de
manutenção
A qualquer momento, é possível aceder às
informações de manutenção.
F

p

rima sem soltar o botão de reposição a
zero do registador de distância percorrida,
F

l

igue a ignição; o conta-quilómetros inicia
uma contagem decrescente,
F

S

olte o botão quando “ =0” aparecer no
visor; a chave desaparece. F

P
rima o botão de reposição a zeros do
conta-quilómetros parcial.
As informações de manutenção são
apresentadas durante alguns segundos,
desaparecendo de seguida.
Indicador de nível do óleo
do motor
(dependendo da versão)
Nas versões equipadas com um indicador
elétrico de nível de óleo, o estado do nível de
óleo do motor é apresentado durante alguns
segundos no painel de instrumentos, após a
informação de manutenção. A leitura do nível só será válida se o
veículo estiver num solo nivelado e se
o
motor estiver desligado há mais de
30

minutos.
Nível de óleo correto
Nível de óleo incorreto
É indicado pela exibição da mensagem
“Nível de óleo incorreto” no ecrã do painel
de
instrumentos, pelo acendimento da luz de
aviso de serviço e por um sinal sonoro.
1
Instrumentos de bordo

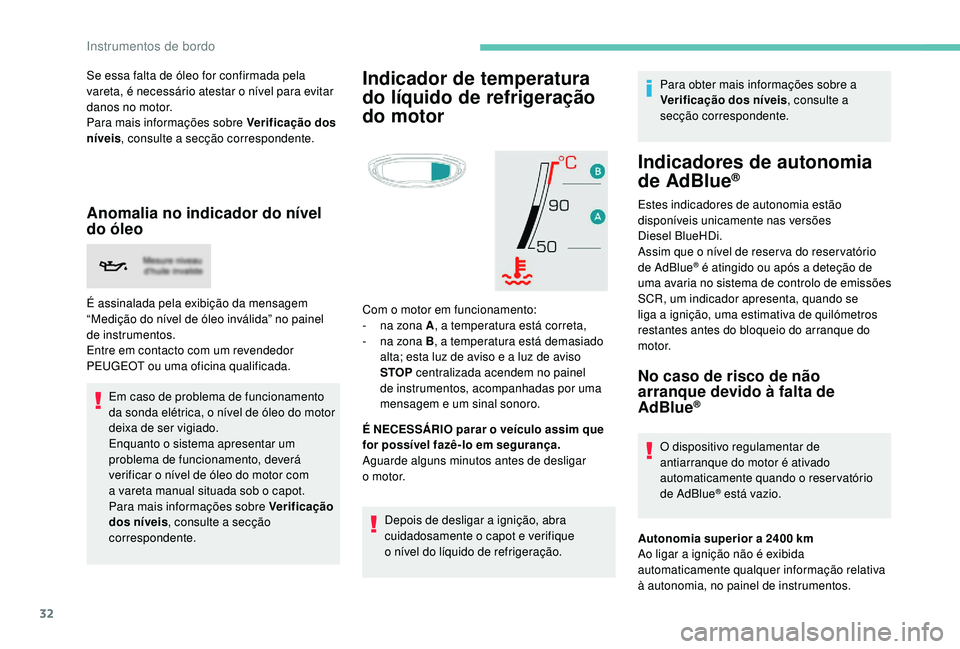

32
Se essa falta de óleo for confirmada pela
vareta, é necessário atestar o nível para evitar
danos no motor.
Para mais informações sobre Verificação dos
níveis, consulte a secção correspondente.
Anomalia no indicador do nível
do óleo
É assinalada pela exibição da mensagem
“Medição do nível de óleo inválida” no painel
de instrumentos.
Entre em contacto com um revendedor
PEUGEOT ou uma oficina qualificada.
Em caso de problema de funcionamento
da sonda elétrica, o nível de óleo do motor
deixa de ser vigiado.
Enquanto o sistema apresentar um
problema de funcionamento, deverá
verificar o nível de óleo do motor com
a


vareta manual situada sob o capot.
Para mais informações sobre Verificação
dos níveis , consulte a secção
correspondente.
Indicador de temperatura
do líquido de refrigeração
do motor
Com o motor em funcionamento:
- n a zona A , a temperatura está correta,
-

n
a zona B , a temperatura está demasiado
alta; esta luz de aviso e a luz de aviso
STOP centralizada acendem no painel
de instrumentos, acompanhadas por uma
mensagem e um sinal sonoro.
É NECESSÁRIO parar o veículo assim que
for possível fazê-lo em segurança.
Aguarde alguns minutos antes de desligar
o


motor. Depois de desligar a ignição, abra
cuidadosamente o capot e verifique
o
nível do líquido de refrigeração. Para obter mais informações sobre a
Verificação dos níveis
, consulte a
secção correspondente.
Indicadores de autonomia
de AdBlue®
Estes indicadores de autonomia estão
disponíveis unicamente nas versões
Diesel


BlueHDi.
Assim que o nível de reser va do reser vatório
de AdBlue
® é atingido ou após a deteção de
uma avaria no sistema de controlo de emissões
SCR, um indicador apresenta, quando se
liga a ignição, uma estimativa de
quilómetros
restantes antes do bloqueio do
arranque do
motor.
No caso de risco de não
arranque devido à falta de
AdBlue
®
O dispositivo regulamentar de
antiarranque do motor é ativado
automaticamente quando o reservatório
de AdBlue
® está vazio.
Autonomia superior a 2400 km
Ao ligar a ignição não é exibida
automaticamente qualquer informação relativa
à autonomia, no painel de instrumentos.
Instrumentos de bordo

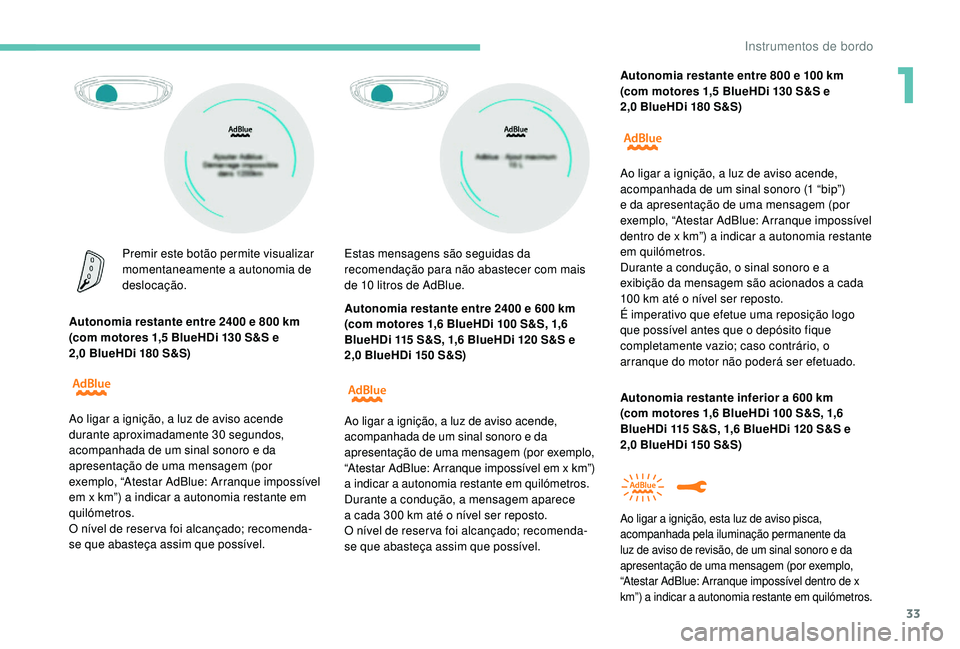

33
Premir este botão permite visualizar
momentaneamente a autonomia de
deslocação.
Autonomia restante entre 2400 e 800 km
(com motores 1,5 BlueHDi 130 S&S e
2,0

BlueHDi 180 S&S) Autonomia restante entre 2400 e 600 km
(com motores 1,6 BlueHDi 100 S&S, 1,6
BlueHDi 115 S&S, 1,6 BlueHDi 120 S&S e
2,0
BlueHDi 150 S&S)
Ao ligar a ignição, a luz de aviso acende
durante aproximadamente 30 segundos,
acompanhada de um sinal sonoro e da
apresentação de uma mensagem (por
exemplo, “Atestar AdBlue: Arranque impossível
em x km”) a indicar a autonomia restante em
quilómetros.
O nível de reser va foi alcançado; recomenda-
se que abasteça assim que possível. Estas mensagens são seguidas da
recomendação para não abastecer com mais
de 10 litros de AdBlue.
Ao ligar a ignição, a luz de aviso acende,
acompanhada de um sinal sonoro e da
apresentação de uma mensagem (por exemplo,
“Atestar AdBlue: Arranque impossível em x km”)
a indicar a autonomia restante em quilómetros.
Durante a condução, a mensagem aparece
a
cada 300 km até o nível ser reposto.
O nível de reser va foi alcançado; recomenda-
se que abasteça assim que possível. Autonomia restante entre 800 e 100
km
(com motores 1,5 BlueHDi 130 S&S e
2,0 BlueHDi 180 S&S)
Autonomia restante inferior a 600 km
(com motores 1,6 BlueHDi 100 S&S, 1,6
BlueHDi 115 S&S, 1,6 BlueHDi 120 S&S e
2,0
BlueHDi 150 S&S)
Ao ligar a ignição, a luz de aviso acende,
acompanhada de um sinal sonoro (1 “bip”)
e da apresentação de uma mensagem (por
exemplo, “Atestar AdBlue: Arranque impossível
dentro de x km”) a indicar a autonomia restante
em quilómetros.
Durante a condução, o sinal sonoro e a
exibição da mensagem são acionados a cada
100 km até o nível ser reposto.
É imperativo que efetue uma reposição logo
que possível antes que o depósito fique
completamente vazio; caso contrário, o
arranque do motor não poderá ser efetuado.
Ao ligar a ignição, esta luz de aviso pisca,
a companhada pela iluminação permanente da
luz de aviso de revisão, de um sinal sonoro e da
apresentação de uma mensagem (por


exemplo,
“Atestar AdBlue: Arranque impossível dentro de x
km”) a indicar a autonomia restante em quilómetros.
1
Instrumentos de bordo

34

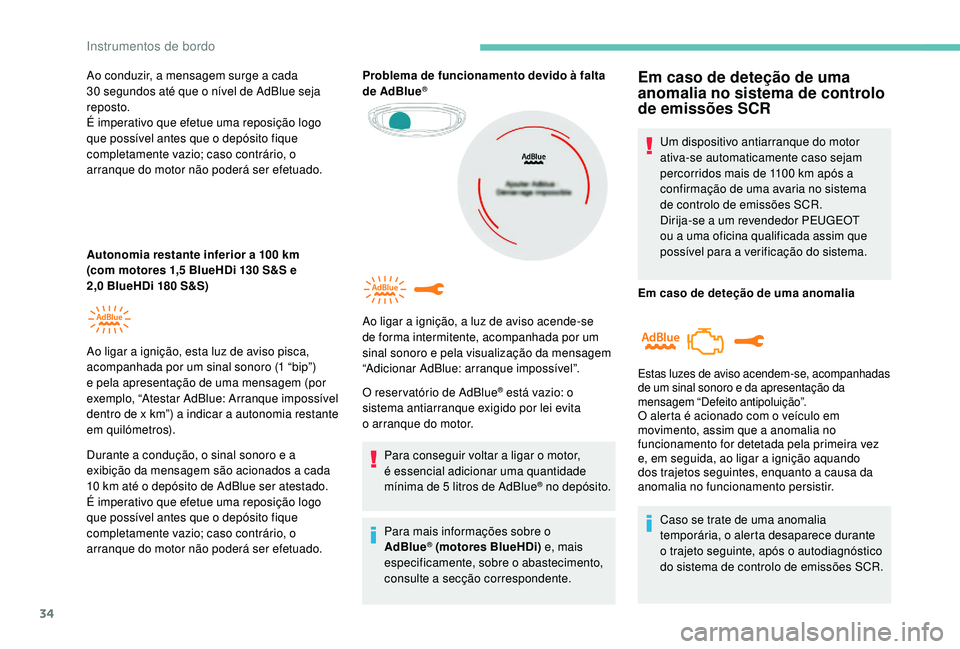

Ao conduzir, a mensagem surge a cada
30 segundos até que o nível de AdBlue seja
reposto.
É imperativo que efetue uma reposição logo
que possível antes que o depósito fique
completamente vazio; caso contrário, o
arranque do motor não poderá ser efetuado.
Autonomia restante inferior a 100
km
(com motores 1,5 BlueHDi 130 S&S e
2,0
BlueHDi 180 S&S)
Durante a condução, o sinal sonoro e a
exibição da mensagem são acionados a cada
10 km até o depósito de AdBlue ser atestado.
É imperativo que efetue uma reposição logo
que possível antes que o depósito fique
completamente vazio; caso contrário, o
arranque do motor não poderá ser efetuado. Problema de funcionamento devido à falta
de AdBlue®
O reser vatório de AdBlue® está vazio: o
sistema antiarranque exigido por lei evita
o

arranque do motor.
Para conseguir voltar a ligar o motor,
é essencial adicionar uma quantidade
mínima de 5 litros de AdBlue
® no depósito.
Para mais informações sobre o
AdBlue
® (motores BlueHDi) e, mais
especificamente, sobre o abastecimento,
consulte a secção correspondente.
Ao ligar a ignição, a luz de aviso acende-se
de forma intermitente, acompanhada por um
sinal sonoro e pela visualização da mensagem
“Adicionar AdBlue: arranque impossível”.
Em caso de deteção de uma
anomalia no sistema de controlo
de emissões SCR
Um dispositivo antiarranque do motor
ativa-se automaticamente caso sejam
percorridos mais de 1100 km após a
confirmação de uma avaria no sistema
de
controlo de emissões SCR.
Dirija-se a um revendedor PEUGEOT
ou a uma oficina qualificada assim que
possível para a verificação do sistema.
Em caso de deteção de uma anomalia
Caso se trate de uma anomalia
temporária, o alerta desaparece durante
o trajeto seguinte, após o autodiagnóstico
do sistema de controlo de emissões SCR.
Estas luzes de aviso acendem-se, acompanhadas
de um sinal sonoro e da apresentação da
mensagem “Defeito antipoluição”.
O alerta é acionado com o veículo em
movimento, assim que a anomalia no
funcionamento for detetada pela primeira vez
e, em seguida, ao ligar a ignição aquando
dos trajetos seguintes, enquanto a causa da
anomalia no funcionamento persistir.
Ao ligar a ignição, esta luz de aviso pisca,
acompanhada por um sinal sonoro (1 “bip”)
e pela apresentação de uma mensagem (por
exemplo, “Atestar AdBlue: Arranque impossível
dentro de x km”) a indicar a autonomia restante
em quilómetros).
Instrumentos de bordo

35

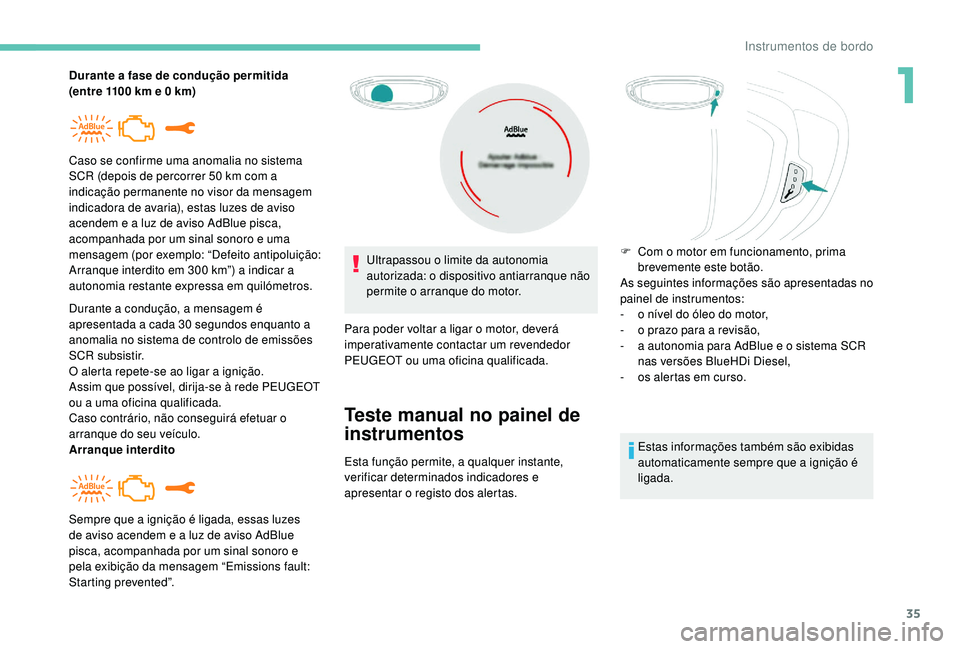

Durante a fase de condução permitida
(entre 1100 km e 0 km)
Durante a condução, a mensagem é
apresentada a cada 30 segundos enquanto a
anomalia no sistema de controlo de emissões
SCR subsistir.
O alerta repete-se ao ligar a ignição.
Assim que possível, dirija-se à rede PEUGEOT
ou a uma oficina qualificada.
Caso contrário, não conseguirá efetuar o
arranque do seu veículo.
Arranque interdito Ultrapassou o limite da autonomia
autorizada: o dispositivo antiarranque não
permite o arranque do motor.
Para poder voltar a ligar o motor, deverá
imperativamente contactar um revendedor
PEUGEOT ou uma oficina qualificada.
Caso se confirme uma anomalia no sistema
SCR (depois de percorrer 50 km com a
indicação permanente no visor da mensagem
indicadora de avaria), estas luzes de aviso
acendem e a luz de aviso AdBlue pisca,
acompanhada por um sinal sonoro e uma
mensagem (por exemplo: “Defeito antipoluição:
Arranque interdito em 300 km”) a indicar a
autonomia restante expressa em quilómetros.
Sempre que a ignição é ligada, essas luzes
de aviso acendem e a luz de aviso AdBlue
pisca, acompanhada por um sinal sonoro e
pela exibição da mensagem “Emissions fault:
Starting prevented”.
Teste manual no painel de
instrumentos
Esta função permite, a qualquer instante,
verificar determinados indicadores e
apresentar o registo dos alertas. F

C
om o motor em funcionamento, prima
brevemente este botão.
As seguintes informações são apresentadas no
painel de instrumentos:
-
o n
ível do óleo do motor,
-
o p
razo para a revisão,
-
a a
utonomia para AdBlue e o sistema SCR
nas versões BlueHDi Diesel,
-
o
s alertas em curso.
Estas informações também são exibidas
automaticamente sempre que a ignição é
ligada.
1
Instrumentos de bordo

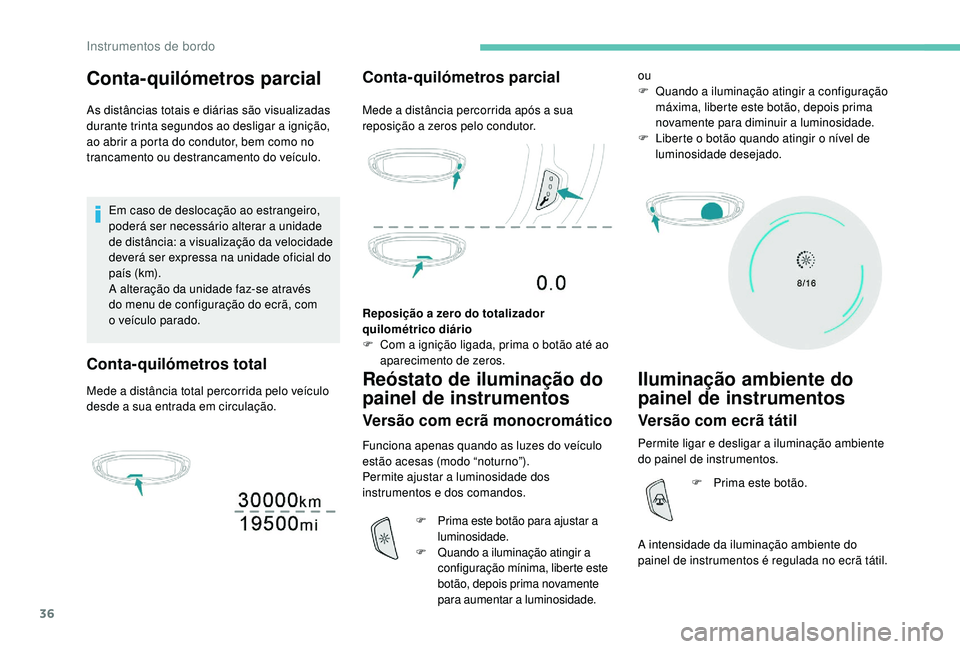

36
Conta-quilómetros parcial
As distâncias totais e diárias são visualizadas
durante trinta segundos ao desligar a ignição,
ao abrir a porta do condutor, bem como no
trancamento ou destrancamento do veículo.Em caso de deslocação ao estrangeiro,
poderá ser necessário alterar a unidade
de distância: a visualização da velocidade
deverá ser expressa na unidade oficial do
país (k m).
A alteração da unidade faz-se através
do menu de configuração do ecrã, com
o
veículo parado.
Conta-quilómetros total
Mede a distância total percorrida pelo veículo
desde a sua entrada em circulação.
Conta-quilómetros parcial
Mede a distância percorrida após a sua
reposição a zeros pelo condutor.
Reposição a zero do totalizador
quilométrico diário
F

C
om a ignição ligada, prima o botão até ao
aparecimento de zeros.
Reóstato de iluminação do
painel de instrumentos
Versão com ecrã monocromático
Funciona apenas quando as luzes do veículo
estão acesas (modo “noturno”).
Permite ajustar a luminosidade dos
instrumentos e dos comandos.
F
P

rima este botão para ajustar a
luminosidade.
F
Q

uando a iluminação atingir a
configuração mínima, liberte este
botão, depois prima novamente
para aumentar a luminosidade. ou
F

Q
uando a iluminação atingir a configuração
máxima, liberte este botão, depois prima
novamente para diminuir a luminosidade.
F
L
iberte o botão quando atingir o nível de
luminosidade desejado.
Iluminação ambiente do
painel de instrumentos
Versão com ecrã tátil
Permite ligar e desligar a iluminação ambiente
do painel de instrumentos.
A intensidade da iluminação ambiente do
painel de instrumentos é regulada no ecrã tátil. F

P
rima este botão.

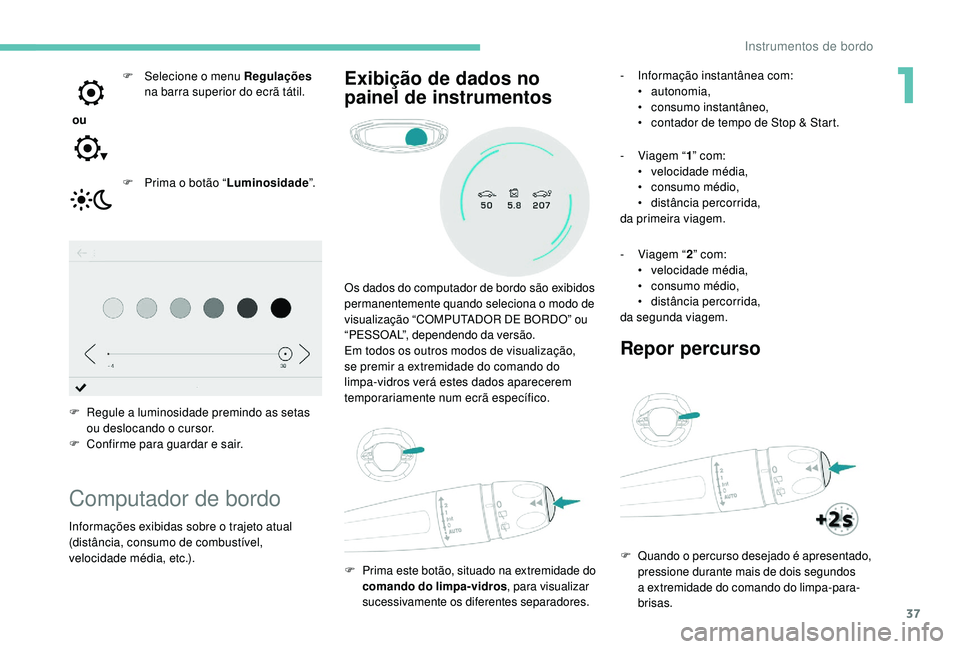

Instrumentos de bordo

37
ou F
Sel
ecione o menu Regulações

na barra superior do ecrã tátil.
F
P
rima o botão “Luminosidade ”.
F

R
egule a luminosidade premindo as setas
ou deslocando o cursor.
F

C
onfirme para guardar e sair.
Computador de bordo
Informações exibidas sobre o trajeto atual
(distância, consumo de combustível,
velocidade média, etc.). Os dados do computador de bordo são exibidos
permanentemente quando seleciona o modo de
visualização “COMPUTADOR DE BORDO” ou
“PESSOAL”, dependendo da versão.
Em todos os outros modos de visualização,
se premir a extremidade do comando do
limpa-vidros verá estes dados aparecerem
temporariamente num ecrã específico.
F
P

rima este botão, situado na extremidade do
comando do limpa-vidros , para visualizar
sucessivamente os diferentes separadores.
Exibição de dados no
painel de instrumentos- Informação instantânea com: • autonomia,
•
c

onsumo instantâneo,
•

c
ontador de tempo de Stop & Start.
-

V
iagem “ 1” com:
•
v

elocidade média,
•

c
onsumo médio,
•

d
istância percorrida,
da primeira viagem.
-

V
iagem “ 2” com:
•
v

elocidade média,
•

c
onsumo médio,
•

d
istância percorrida,
da segunda viagem.
Repor percurso
F Quando o percurso desejado é apresentado, pressione durante mais de dois segundos
a extremidade do comando do limpa-para-
brisas.
1
Instrumentos de bordo

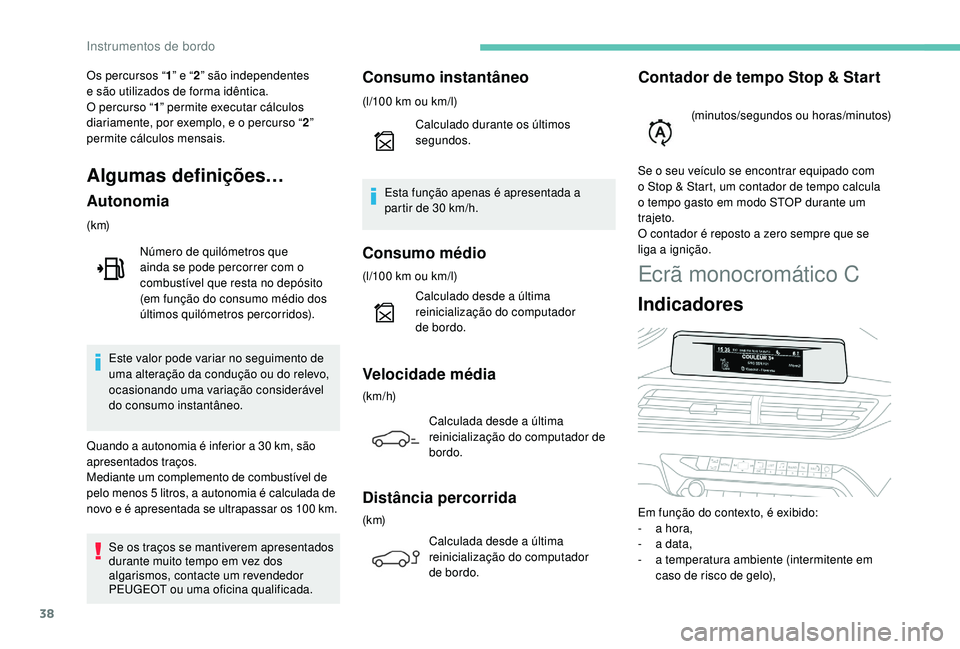

38
Ecrã monocromático C
Indicadores
Em função do contexto, é exibido:
- a h ora,
-

a d
ata,
-

a t
emperatura ambiente (intermitente em
caso de risco de gelo),
Os percursos “
1” e “ 2” são independentes
e

são utilizados de forma idêntica.
O percurso “ 1” permite executar cálculos
diariamente, por exemplo, e o percurso “ 2”
permite cálculos mensais.
Algumas definições…
Autonomia
(k m)
Se os traços se mantiverem apresentados
durante muito tempo em vez dos
algarismos, contacte um revendedor
PEUGEOT ou uma oficina qualificada. Este valor pode variar no seguimento de
uma alteração da condução ou do relevo,
ocasionando uma variação considerável
do consumo instantâneo.
Quando a autonomia é inferior a 30 km, são
apresentados traços.
Mediante um complemento de combustível de
pelo menos 5 litros, a autonomia é calculada de
novo e é apresentada se ultrapassar os 100 km. Número de quilómetros que
ainda se pode percorrer com o
combustível que resta no depósito
(em função do consumo médio dos
últimos quilómetros percorridos).
Consumo instantâneo
(l/100 km ou km/l)
C alculado durante os últimos
segundos.
Esta função apenas é apresentada a
partir de 30 km/h.
Consumo médio
(l/100 km ou km/l) C alculado desde a última
reinicialização do computador
de


bordo.
Velocidade média
(km/h)Calculada desde a última
reinicialização do computador de
bordo.
Distância percorrida
(k m)Calculada desde a última
reinicialização do computador
de


bordo.
Contador de tempo Stop & Start
(minutos/segundos ou horas/minutos)
Se o seu veículo se encontrar equipado com
o Stop & Start, um contador de tempo calcula
o tempo gasto em modo STOP durante um
trajeto.
O contador é reposto a zero sempre que se
liga a ignição.
Instrumentos de bordo
