9

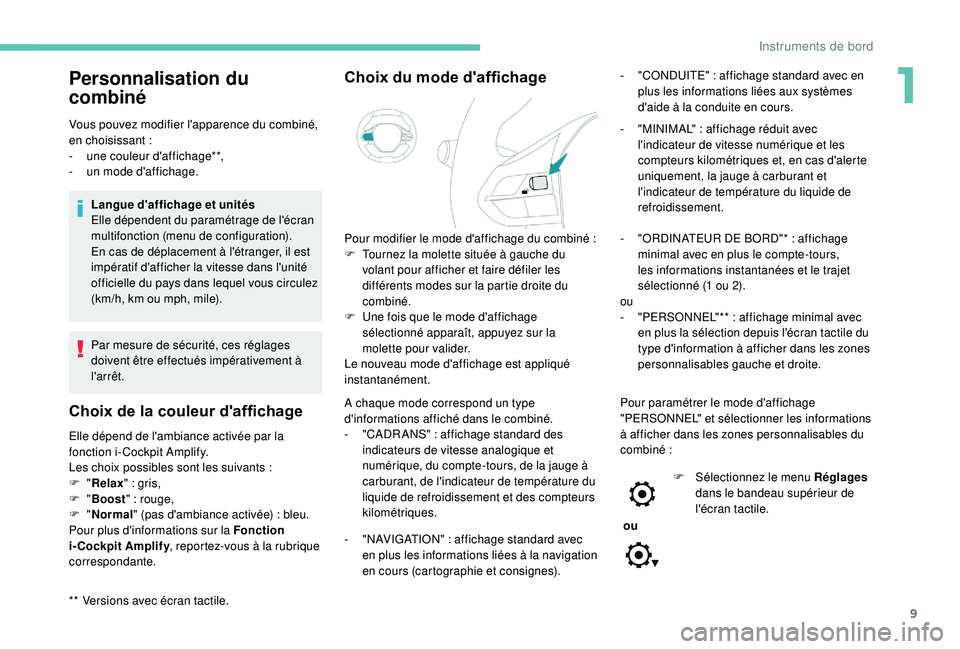

Personnalisation du
combiné
** Versions avec écran tactile. Vous pouvez modifier l'apparence du combiné,
en choisissant

:
-
u
ne couleur d'affichage**,
-
u
n mode d'affichage.
Langue d'affichage et unités
Elle dépendent du paramétrage de l'écran
multifonction (menu de configuration).
En cas de déplacement à l'étranger, il est
impératif d'afficher la vitesse dans l'unité
officielle du pays dans lequel vous circulez
(km/h, km ou mph, mile).
Par mesure de sécurité, ces réglages
doivent être effectués impérativement à
l'arrêt.
Choix de la couleur d'affichage
Elle dépend de l'ambiance activée par la
fonction i-Cockpit Amplify.
Les choix possibles sont les suivants :
F
"Relax "
: gris,
F
"Boost "
: rouge,
F
"Normal " (pas d'ambiance activée)
: bleu.
Pour plus d'informations sur la Fonction
i-Cockpit Amplify , reportez-vous à la rubrique
correspondante.
Choix du mode d'affichage
A chaque mode correspond un type
d'informations affiché dans le combiné.
-

"
CADR ANS" : affichage standard des
indicateurs de vitesse analogique et
numérique, du compte-tours, de la jauge à
carburant, de l'indicateur de température du
liquide de refroidissement et des compteurs
kilométriques.
-

"
NAVIGATION" : affichage standard avec
en plus les informations liées à la navigation
en cours (cartographie et consignes). -

"
CONDUITE" : affichage standard avec en
plus les informations liées aux systèmes
d'aide à la conduite en cours.
-
"
MINIMAL" : affichage réduit avec
l'indicateur de vitesse numérique et les
compteurs kilométriques et, en cas d'alerte
uniquement, la jauge à carburant et
l'indicateur de température du liquide de
refroidissement.
-
"
ORDINATEUR DE BORD"* : affichage
minimal avec en plus le compte-tours,
les informations instantanées et le trajet
sélectionné (1 ou 2).
ou
-
"
PERSONNEL"** : affichage minimal avec
en plus la sélection depuis l'écran tactile du
type d'information à afficher dans les zones
personnalisables gauche et droite.
Pour modifier le mode d'affichage du combiné :
F
T
ournez la molette située à gauche du
volant pour afficher et faire défiler les
différents modes sur la partie droite du
combiné.
F
U
ne fois que le mode d'affichage
sélectionné apparaît, appuyez sur la
molette pour valider.
Le nouveau mode d'affichage est appliqué
instantanément.
Pour paramétrer le mode d'affichage
"PERSONNEL" et sélectionner les informations
à afficher dans les zones personnalisables du
combiné


:
ou F

Sél
ectionnez le menu Réglages
dans le bandeau supérieur de
l'écran tactile.
1
Instruments de bord

10
* Versions avec écran monochrome.
**
V
ersions avec écran tactile.

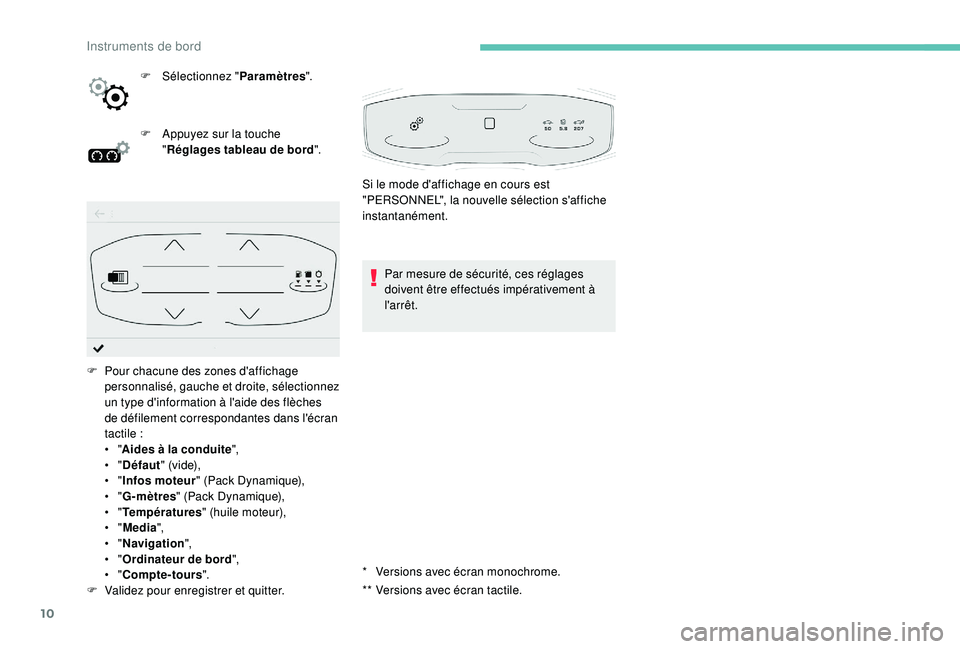

F

Sél

ectionnez "
Paramètres ".
F

A

ppuyez sur la touche
" Réglages tableau de bord ".
Par mesure de sécurité, ces réglages
doivent être effectués impérativement à
l'arrêt.
F

P

our chacune des zones d'affichage
personnalisé, gauche et droite, sélectionnez
un type d'information à l'aide des flèches
de défilement correspondantes dans l'écran
tactile


:
•

"
Aides à la conduite ",
•

"
Défaut " (v i d e),
•

"
Infos moteur " (Pack Dynamique),
•

"
G-mètres " (Pack Dynamique),
•

"
Températures " (huile moteur),
•

"
Media ",
•

"
Navigation ",
•

"
Ordinateur de bord ",
•

" Compte-tours ".
F

V

alidez pour enregistrer et quitter. Si le mode d'affichage en cours est
"PERSONNEL", la nouvelle sélection s'affiche
instantanément.
Instruments de bord

11

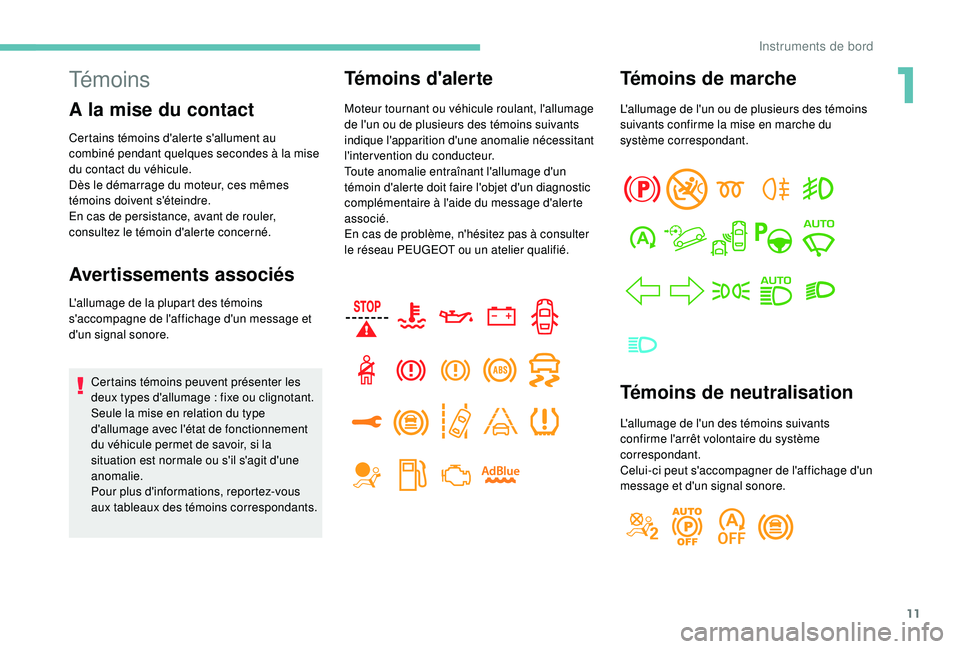

Té m o i n s
A la mise du contact
Certains témoins d'alerte s'allument au
combiné pendant quelques secondes à la mise
du contact du véhicule.
Dès le démarrage du moteur, ces mêmes
témoins doivent s'éteindre.
En cas de persistance, avant de rouler,
consultez le témoin d'alerte concerné.
Avertissements associés
L'allumage de la plupart des témoins
s'accompagne de l'affichage d'un message et
d'un signal sonore.
Certains témoins peuvent présenter les
deux types d'allumage
: fixe ou clignotant.
Seule la mise en relation du type
d'allumage avec l'état de fonctionnement
du véhicule permet de savoir, si la
situation est normale ou s'il s'agit d'une
anomalie.
Pour plus d'informations, reportez-vous
aux tableaux des témoins correspondants.
Témoins d'alerte
Moteur tournant ou véhicule roulant, l'allumage
de l'un ou de plusieurs des témoins suivants
indique l'apparition d'une anomalie nécessitant
l'intervention du conducteur.
Toute anomalie entraînant l'allumage d'un
témoin d'alerte doit faire l'objet d'un diagnostic
complémentaire à l'aide du message d'alerte
associé.
En cas de problème, n'hésitez pas à consulter
le réseau PEUGEOT ou un atelier qualifié.
Témoins de marche
L'allumage de l'un ou de plusieurs des témoins
suivants confirme la mise en marche du
système correspondant.
Témoins de neutralisation
L'allumage de l'un des témoins suivants
confirme l'arrêt volontaire du système
correspondant.
Celui-ci peut s'accompagner de l'affichage d'un
message et d'un signal sonore.
1
Instruments de bord

12

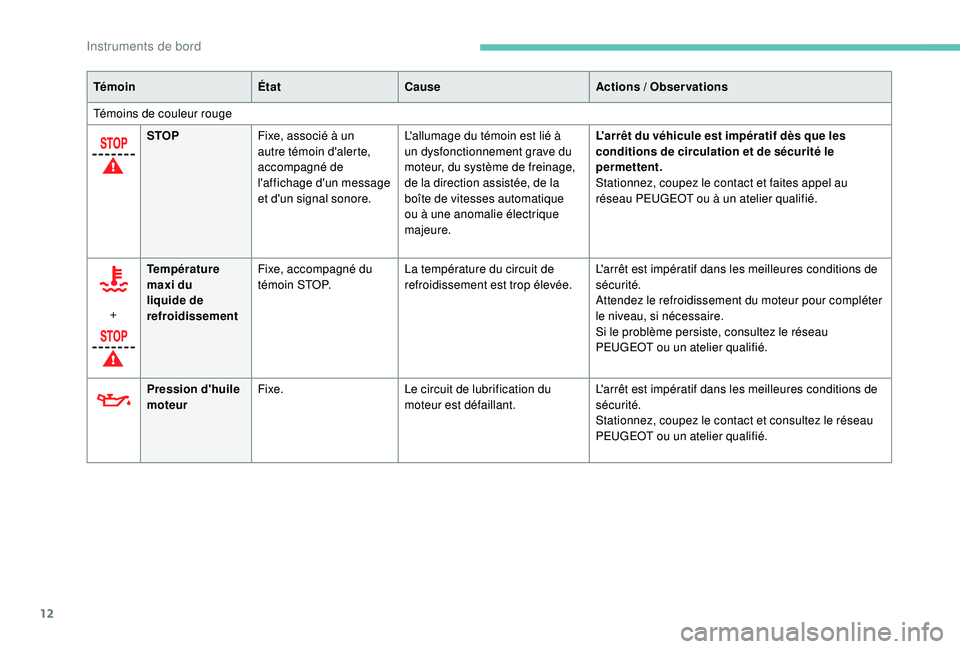

TémoinÉtatCause Actions / Observations
Témoins de couleur rouge STOP Fixe, associé à un
autre témoin d'alerte,
accompagné de
l'affichage d'un message
et d'un signal sonore. L'allumage du témoin est lié à
un dysfonctionnement grave du
moteur, du système de freinage,
de la direction assistée, de la
boîte de vitesses automatique
ou à une anomalie électrique
majeure. L'arrêt du véhicule est impératif dès que les
conditions de circulation et de sécurité le
permettent.
Stationnez, coupez le contact et faites appel au
réseau PEUGEOT ou à un atelier qualifié.
+ Température
maxi du
liquide de
refroidissement Fixe, accompagné du
t é m o i n S T O P.
La température du circuit de
refroidissement est trop élevée. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Attendez le refroidissement du moteur pour compléter
le niveau, si nécessaire.
Si le problème persiste, consultez le réseau
PEUGEOT ou un atelier qualifié.
Pression d'huile
moteur Fixe.
Le circuit de lubrification du
moteur est défaillant. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Stationnez, coupez le contact et consultez le réseau
PEUGEOT ou un atelier qualifié.
Instruments de bord

13

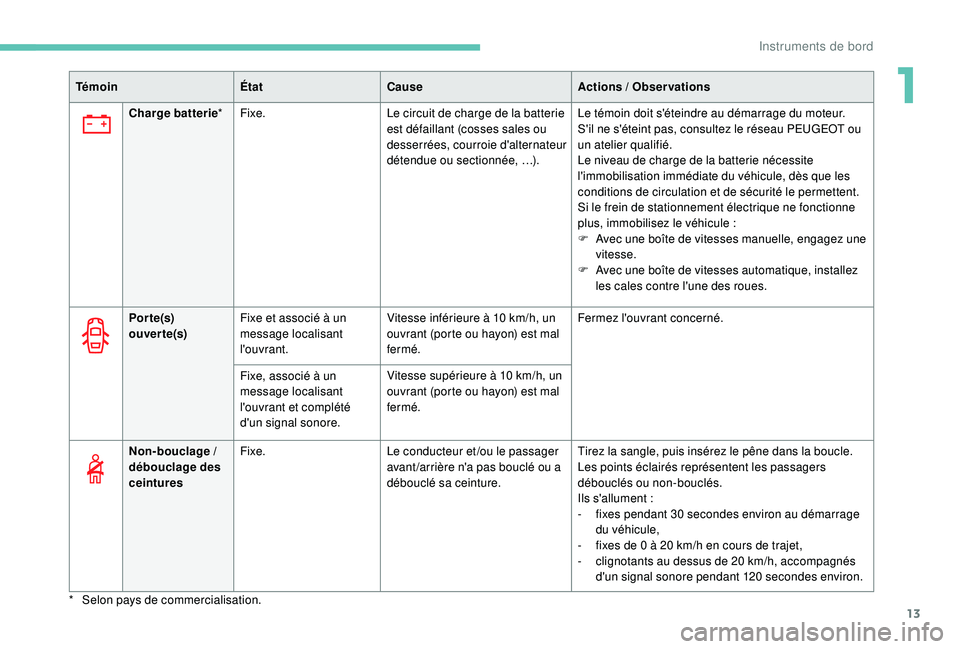

TémoinÉtatCause Actions / Observations
Por te(s)
ouver te(s) Fixe et associé à un
message localisant
l'ouvrant. Vitesse inférieure à 10
km/h, un
ouvrant (porte ou hayon) est mal
fermé. Fermez l'ouvrant concerné.
Fixe, associé à un
message localisant
l'ouvrant et complété
d'un signal sonore. Vitesse supérieure à 10
km/h, un
ouvrant (porte ou hayon) est mal
fermé.
Non-bouclage


/
débouclage des
ceintures Fixe.
Le conducteur et /ou le passager
avant /arrière n'a pas bouclé ou a
débouclé sa ceinture. Tirez la sangle, puis insérez le pêne dans la boucle.
Les points éclairés représentent les passagers
débouclés ou non-bouclés.
Ils s'allument
:
-

f
ixes pendant 30 secondes environ au démarrage
du véhicule,
-

f
ixes de 0 à 20 km/h en cours de trajet,
-

c
lignotants au dessus de 20 km/h, accompagnés
d'un signal sonore pendant 120
secondes environ.
Charge batterie
*Fixe. Le circuit de charge de la batterie
est défaillant (cosses sales ou
desserrées, courroie d'alternateur
détendue ou sectionnée, …). Le témoin doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez le réseau PEUGEOT ou
un atelier qualifié.
Le niveau de charge de la batterie nécessite
l'immobilisation immédiate du véhicule, dès que les
conditions de circulation et de sécurité le permettent.
Si le frein de stationnement électrique ne fonctionne
plus, immobilisez le véhicule


:
F

A
vec une boîte de vitesses manuelle, engagez une
vitesse.
F

A
vec une boîte de vitesses automatique, installez
les cales contre l'une des roues.
*
Selon

pays de commercialisation.
1
Instruments de bord

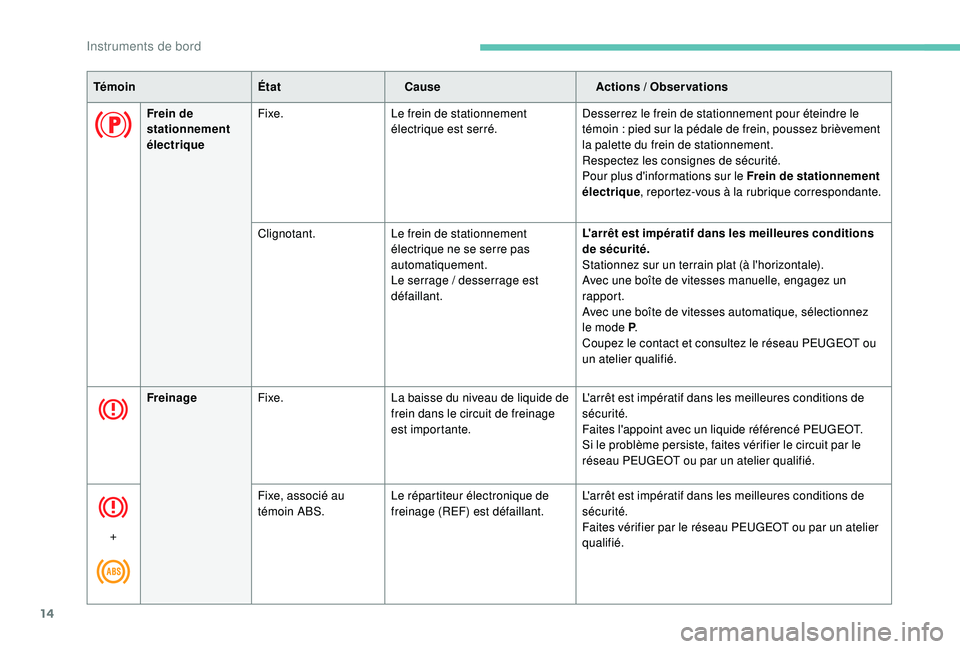

14
Frein de
stationnement
électriqueFixe.
Le frein de stationnement
électrique est serré. Desserrez le frein de stationnement pour éteindre le
témoin
: pied sur la pédale de frein, poussez brièvement
la palette du frein de stationnement.
Respectez les consignes de sécurité.
Pour plus d'informations sur le Frein de stationnement
électrique , reportez-vous à la rubrique correspondante.
Clignotant. Le frein de stationnement
électrique ne se serre pas
automatiquement.
Le serrage
/ desserrage est
défaillant. L'arrêt est impératif dans les meilleures conditions
de sécurité.
Stationnez sur un terrain plat (à l'horizontale).
Avec une boîte de vitesses manuelle, engagez un
rapport.
Avec une boîte de vitesses automatique, sélectionnez
le mode P
.
Coupez le contact et consultez le réseau PEUGEOT ou
un atelier qualifié.
Freinage Fixe. La baisse du niveau de liquide de
frein dans le circuit de freinage
est importante. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Faites l'appoint avec un liquide référencé PEUGEOT.
Si le problème persiste, faites vérifier le circuit par le
réseau PEUGEOT ou par un atelier qualifié.
+ Fixe, associé au
témoin ABS.
Le répartiteur électronique de
freinage (REF) est défaillant. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Faites vérifier par le réseau PEUGEOT ou par un atelier
qualifié.
Témoin
ÉtatCause Actions

/ Observations
Instruments de bord

15

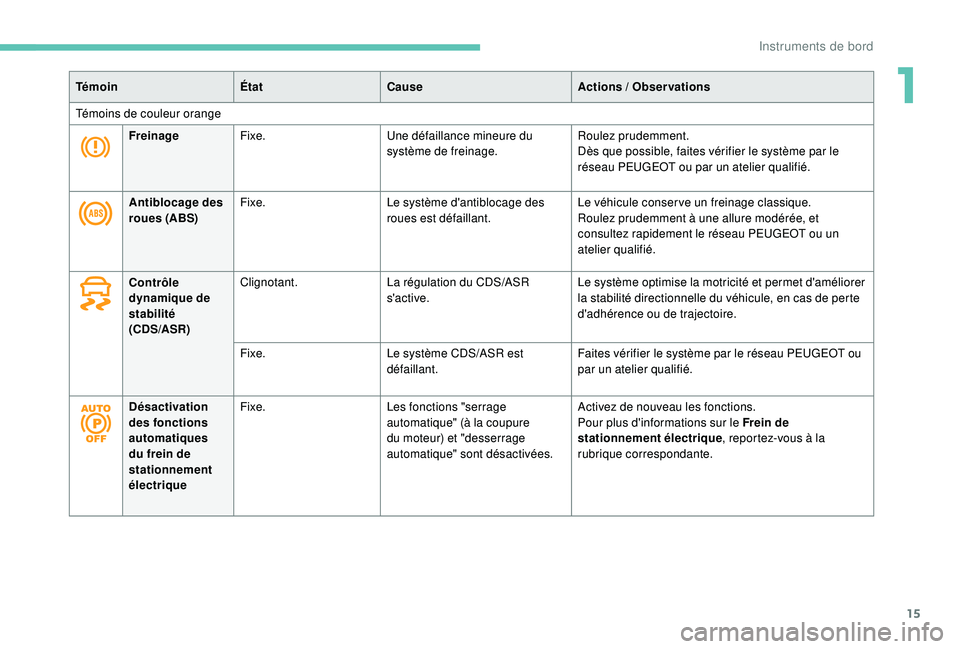

TémoinÉtatCause Actions / Observations
Témoins de couleur orange Freinage Fixe. Une défaillance mineure du
système de freinage. Roulez prudemment.
Dès que possible, faites vérifier le système par le
réseau PEUGEOT ou par un atelier qualifié.
Antiblocage des
roues (ABS) Fixe.
Le système d'antiblocage des
roues est défaillant. Le véhicule conser ve un freinage classique.
Roulez prudemment à une allure modérée, et
consultez rapidement le réseau PEUGEOT ou un
atelier qualifié.
Contrôle
dynamique de
stabilité
(CDS/ASR) Clignotant.
La régulation du CDS/ASR
s'active. Le système optimise la motricité et permet d'améliorer
la stabilité directionnelle du véhicule, en cas de perte
d'adhérence ou de trajectoire.
Fixe. Le système CDS/ASR est
défaillant. Faites vérifier le système par le réseau PEUGEOT ou
par un atelier qualifié.
Désactivation
des fonctions
automatiques
du frein de
stationnement
électrique Fixe.
Les fonctions "serrage
automatique" (à la coupure
du moteur) et "desserrage
automatique" sont désactivées. Activez de nouveau les fonctions.
Pour plus d'informations sur le Frein de
stationnement électrique
, reportez-vous à la
rubrique correspondante.
1
Instruments de bord

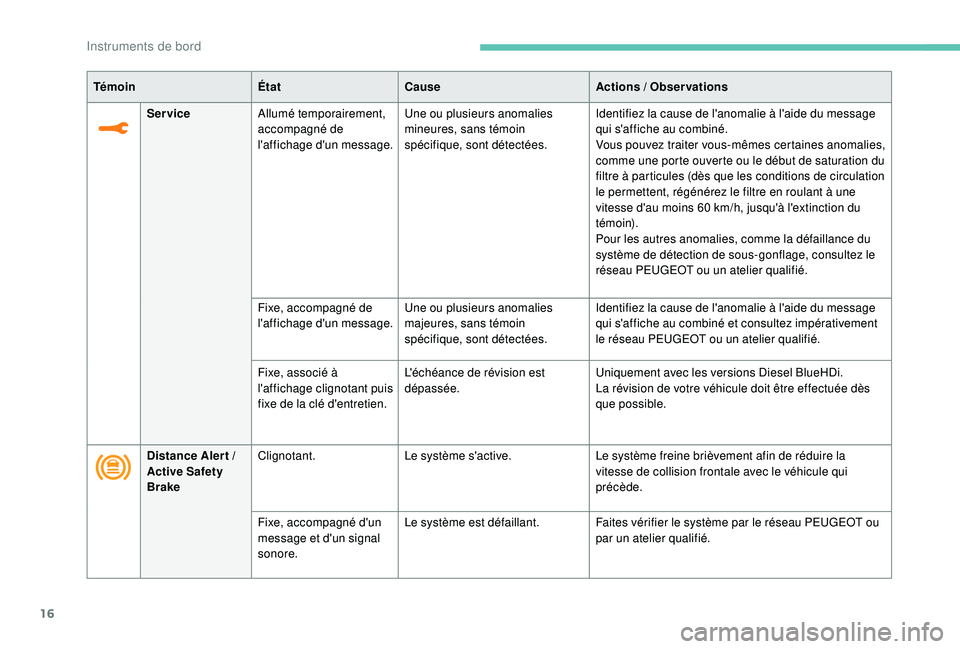

16
TémoinÉtatCause Actions / Observations
Service Allumé temporairement,
accompagné de
l'affichage d'un message. Une ou plusieurs anomalies
mineures, sans témoin
spécifique, sont détectées. Identifiez la cause de l'anomalie à l'aide du message
qui s'affiche au combiné.
Vous pouvez traiter vous-mêmes certaines anomalies,
comme une porte ouverte ou le début de saturation du
filtre à particules (dès que les conditions de circulation
le permettent, régénérez le filtre en roulant à une
vitesse d'au moins 60
km/h, jusqu'à l'extinction du
té m o i n).
Pour les autres anomalies, comme la défaillance du
système de détection de sous-gonflage, consultez le
réseau PEUGEOT ou un atelier qualifié.
Fixe, accompagné de
l'affichage d'un message. Une ou plusieurs anomalies
majeures, sans témoin
spécifique, sont détectées. Identifiez la cause de l'anomalie à l'aide du message
qui s'affiche au combiné et consultez impérativement
le réseau PEUGEOT ou un atelier qualifié.
Fixe, associé à
l'affichage clignotant puis
fixe de la clé d'entretien. L'échéance de révision est
dépassée.
Uniquement avec les versions Diesel BlueHDi.
La révision de votre véhicule doit être effectuée dès
que possible.
Distance Aler t
/
Active Safety
Brake Clignotant.
Le système s'active. Le système freine brièvement afin de réduire la
vitesse de collision frontale avec le véhicule qui
précède.
Fixe, accompagné d'un
message et d'un signal
sonore. Le système est défaillant. Faites vérifier le système par le réseau PEUGEOT ou
par un atelier qualifié.
Instruments de bord

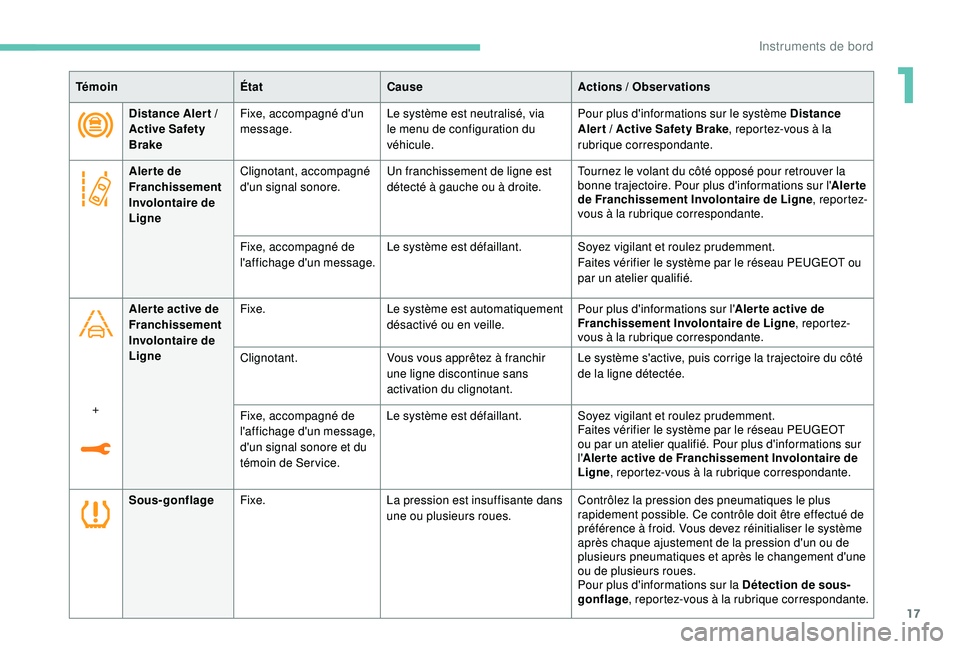

17
TémoinÉtatCause Actions / Observations
Distance Aler t /
Active Safety
Brake Fixe, accompagné d'un
message.
Le système est neutralisé, via
le menu de configuration du
véhicule. Pour plus d'informations sur le système Distance
Aler t
/ Active Safety Brake, reportez-vous à la
rubrique correspondante.
Aler te de
Franchissement
Involontaire de
Ligne Clignotant, accompagné
d'un signal sonore.
Un franchissement de ligne est
détecté à gauche ou à droite. Tournez le volant du côté opposé pour retrouver la
bonne trajectoire. Pour plus d'informations sur l'
Aler te
de Franchissement Involontaire de Ligne , repor tez-
vous à la rubrique correspondante.
Fixe, accompagné de
l'affichage d'un message. Le système est défaillant. Soyez vigilant et roulez prudemment.
Faites vérifier le système par le réseau PEUGEOT ou
par un atelier qualifié.
Aler te active de
Franchissement
Involontaire de
Ligne Fixe.
Le système est automatiquement
désactivé ou en veille. Pour plus d'informations sur l'
Aler te active de
Franchissement Involontaire de Ligne , repor tez-
vous à la rubrique correspondante.
Clignotant. Vous vous apprêtez à franchir
une ligne discontinue sans
activation du clignotant. Le système s'active, puis corrige la trajectoire du côté
de la ligne détectée.
+ Fixe, accompagné de
l'affichage d'un message,
d'un signal sonore et du
témoin de Service.Le système est défaillant. Soyez vigilant et roulez prudemment.
Faites vérifier le système par le réseau PEUGEOT
ou par un atelier qualifié. Pour plus d'informations sur
l'Alerte active de Franchissement Involontaire de
Ligne , reportez-vous à la rubrique correspondante.
Sous-gonflage Fixe. La pression est insuffisante dans
une ou plusieurs roues. Contrôlez la pression des pneumatiques le plus
rapidement possible. Ce contrôle doit être effectué de
préférence à froid. Vous devez réinitialiser le système
après chaque ajustement de la pression d'un ou de
plusieurs pneumatiques et après le changement d'une
ou de plusieurs roues.
Pour plus d'informations sur la Détection de sous-
gonflage
, reportez-vous à la rubrique correspondante.
1
Instruments de bord

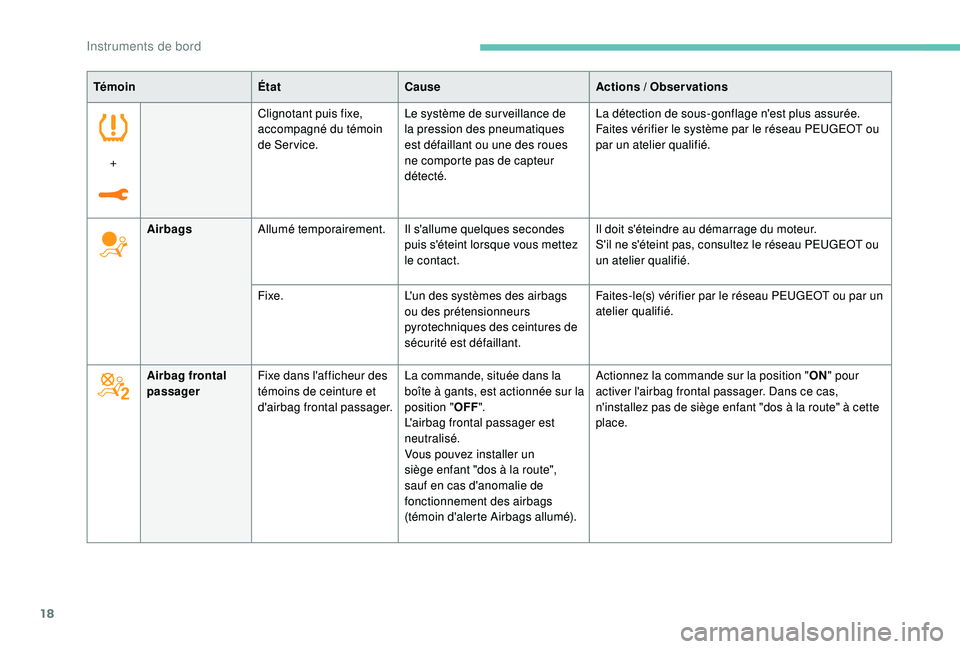

18
TémoinÉtatCause Actions / Observations
+ Clignotant puis fixe,
accompagné du témoin
de Service.
Le système de sur veillance de
la pression des pneumatiques
est défaillant ou une des roues
ne comporte pas de capteur
détecté. La détection de sous-gonflage n'est plus assurée.
Faites vérifier le système par le réseau PEUGEOT ou
par un atelier qualifié.
Airbags Allumé temporairement. Il s'allume quelques
secondes
puis s'éteint lorsque vous mettez
le contact. Il doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez le réseau PEUGEOT ou
un atelier qualifié.
Fixe. L'un des systèmes des airbags
ou des prétensionneurs
pyrotechniques des ceintures de
sécurité est défaillant. Faites-le(s) vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Airbag frontal
passager Fixe dans l'afficheur des
témoins de ceinture et
d'airbag frontal passager. La commande, située dans la
boîte à gants, est actionnée sur la
position "
OFF".
L'airbag frontal passager est
neutralisé.
Vous pouvez installer un
siège enfant "dos à la route",
sauf en cas d'anomalie de
fonctionnement des airbags
(témoin d'alerte Airbags allumé). Actionnez la commande sur la position "
ON" pour
activer l'airbag frontal passager. Dans ce cas,
n'installez pas de siège enfant "dos à la route" à cette
place.
Instruments de bord
