249
Suuntavalojen vaihtaminen
(mallissa, jossa on
halogeenivalot)
Suuntavalon merkkivalon (oikea tai
vasen) tavallista nopeampi vilkkuminen on
osoitus vastaavan puolen polttimon viasta.
F

K
äännä lampunpidintä 1/4-kierrosta ja vedä
se irti.
F

K
äännä polttimoa 1/4-kierrosta, vedä
polttimo irti ja asenna uusi polttimo.
Kokoa päinvastaisessa järjestyksessä.
Keltaiset polttimot, kuten suuntavaloissa,
on vaihdettava ominaisuuksiltaan
samanlaisiin ja samanvärisiin. Sulje suojakansi huolellisesti polttimon
vaihtamisen jälkeen, jotta valo pysyy
tiiviinä.
Lähivalojen vaihtaminen
(mallissa, jossa on
halogeenivalot)
F Poista suojus vetämällä kielekkeestä.
F
I rrota liitin vetämällä sitä taaksepäin.
F

I
rrota polttimo vetämällä sitä taaksepäin.
F

V
aihda polttimo.
Asenna lopuksi osat takaisin päinvastaisessa
järjestyksessä.
Kaukovalojen vaihtaminen
(mallissa, jossa on
halogeenivalot)
F Poista suojus vetämällä kielekkeestä.
F K äännä lampunpidintä 1/4-kierrosta ja vedä
se irti.
F

V
edä polttimo irti ja vaihda se.
Asenna lopuksi osat takaisin päinvastaisessa
järjestyksessä.
8
Toimintahäiriön sattuessa

250
Tämäntyyppisten lamppujen
vaihtamisessa voit myös kääntyä
PEUGEOT-verkoston tai valtuutetun
korjaamon puoleen.

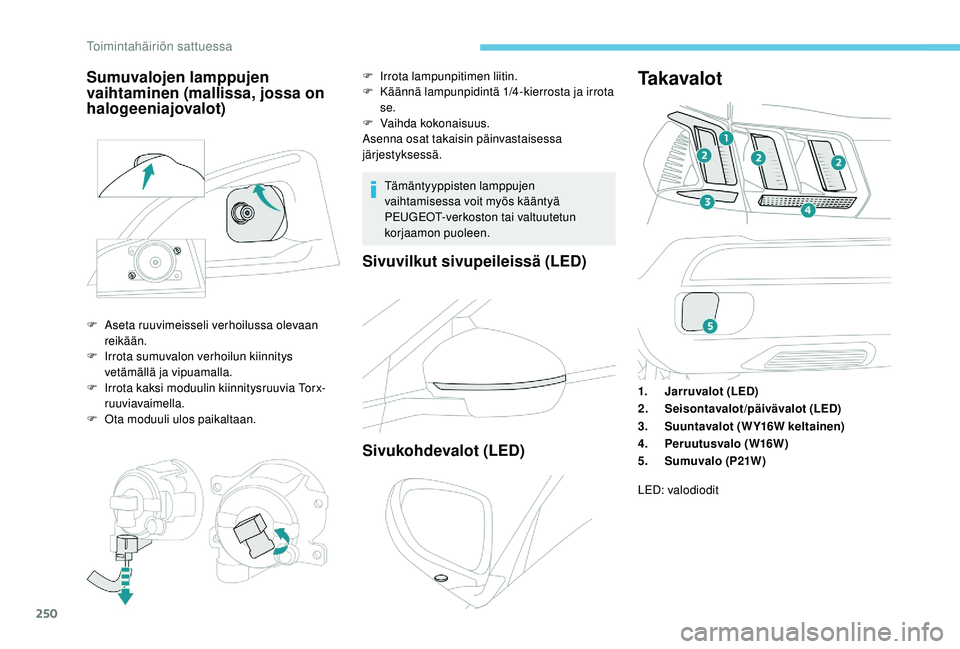

Sivuvilkut sivupeileissä (LED)
Sivukohdevalot (LED)
Ta k a v a l o t
1.Jarruvalot (LED)
2. Seisontavalot/päivävalot (LED)
3. Suuntavalot (WY16W keltainen)
4. Peruutusvalo (W16W)
5. Sumuvalo (P21W)
LED: valodiodit
Sumuvalojen lamppujen
vaihtaminen (mallissa, jossa on
halogeeniajovalot)
F Aseta ruuvimeisseli verhoilussa olevaan reikään.
F

I
rrota sumuvalon verhoilun kiinnitys
vetämällä ja vipuamalla.
F

I
rrota kaksi moduulin kiinnitysruuvia Torx-
ruuviavaimella.
F

O
ta moduuli ulos paikaltaan. F

I
rrota lampunpitimen liitin.
F
K
äännä lampunpidintä 1/4-kierrosta ja irrota
se.
F
V
aihda kokonaisuus.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Toimintahäiriön sattuessa

251

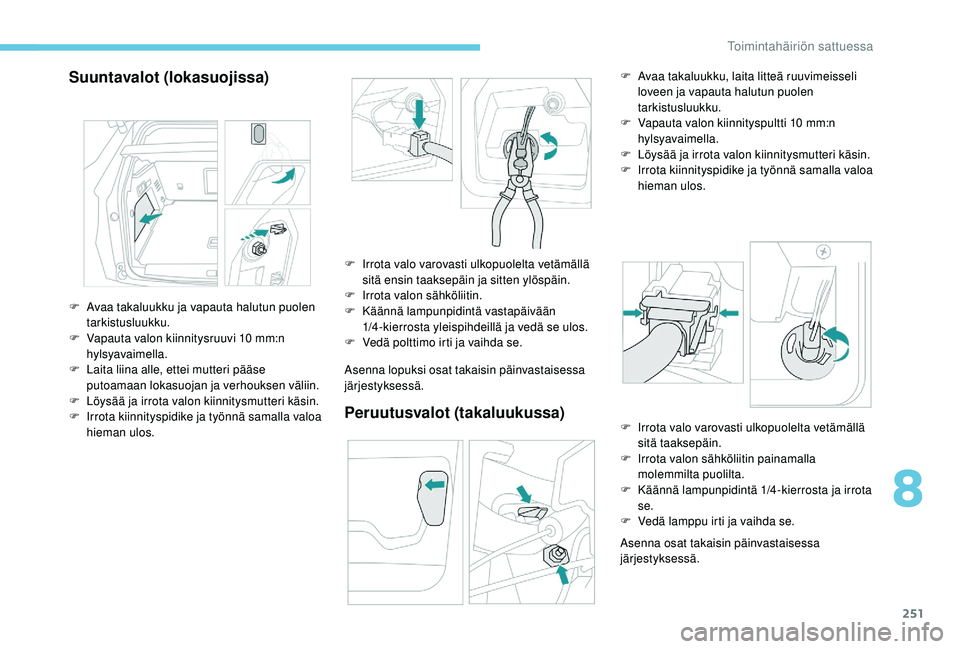

Suuntavalot (lokasuojissa)
Asenna lopuksi osat takaisin päinvastaisessa
järjestyksessä.
Peruutusvalot (takaluukussa)
Asenna osat takaisin päinvastaisessa
järjestyksessä.
F

A

vaa takaluukku ja vapauta halutun puolen
tarkistusluukku.
F

V

apauta valon kiinnitysruuvi 10 mm:n
hylsyavaimella.
F

L

aita liina alle, ettei mutteri pääse
putoamaan lokasuojan ja verhouksen väliin.
F

L

öysää ja irrota valon kiinnitysmutteri käsin.
F

I

rrota kiinnityspidike ja työnnä samalla valoa
hieman ulos. F

I

rrota valo varovasti ulkopuolelta vetämällä
sitä ensin taaksepäin ja sitten ylöspäin.
F

I

rrota valon sähköliitin.
F

K

äännä lampunpidintä vastapäivään
1/4-kierrosta yleispihdeillä ja vedä se ulos.
F

V

edä polttimo irti ja vaihda se. F
A
vaa takaluukku, laita litteä ruuvimeisseli
loveen ja vapauta halutun puolen
tarkistusluukku.
F
V
apauta valon kiinnityspultti 10 mm:n
hylsyavaimella.
F
L
öysää ja irrota valon kiinnitysmutteri käsin.
F
I
rrota kiinnityspidike ja työnnä samalla valoa
hieman ulos.
F
I
rrota valo varovasti ulkopuolelta vetämällä
sitä taaksepäin.
F
I
rrota valon sähköliitin painamalla
molemmilta puolilta.
F
K
äännä lampunpidintä 1/4-kierrosta ja irrota
se.
F
V
edä lamppu irti ja vaihda se.
8
Toimintahäiriön sattuessa

252
Varo koskemasta äänenvaimentimeen,
jos vaihdat polttimoa, kun sytytysvirran
katkaisemisesta on kulunut vain muutama
minuutti. – Palovammavaara!

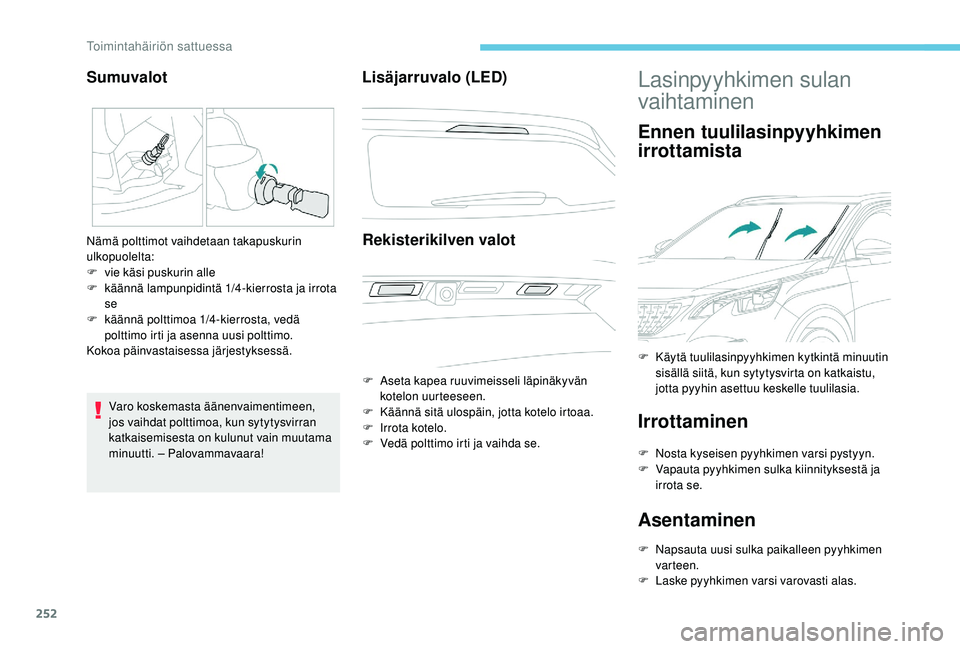

Lisäjarruvalo (LED)Rekisterikilven valot
F Aseta kapea ruuvimeisseli läpinäkyvän kotelon uurteeseen.
F

K
äännä sitä ulospäin, jotta kotelo irtoaa.
F

I
rrota kotelo.
F

V
edä polttimo irti ja vaihda se.
Lasinpyyhkimen sulan
vaihtaminen
Ennen tuulilasinpyyhkimen
irrottamista
Irrottaminen
F Nosta kyseisen pyyhkimen varsi pystyyn.
F V apauta pyyhkimen sulka kiinnityksestä ja
irrota se.
Asentaminen
F Napsauta uusi sulka paikalleen pyyhkimen varteen.
F

L
aske pyyhkimen varsi varovasti alas.
Sumuvalot
Nämä polttimot vaihdetaan takapuskurin
ulkopuolelta:
F
v
ie käsi puskurin alle
F

k
äännä lampunpidintä 1/4-kierrosta ja irrota
se
F

k
äännä polttimoa 1/4-kierrosta, vedä
polttimo irti ja asenna uusi polttimo.
Kokoa päinvastaisessa järjestyksessä. F

K
äytä tuulilasinpyyhkimen kytkintä minuutin
sisällä siitä, kun sytytysvirta on katkaistu,
jotta pyyhin asettuu keskelle tuulilasia.
Toimintahäiriön sattuessa

253

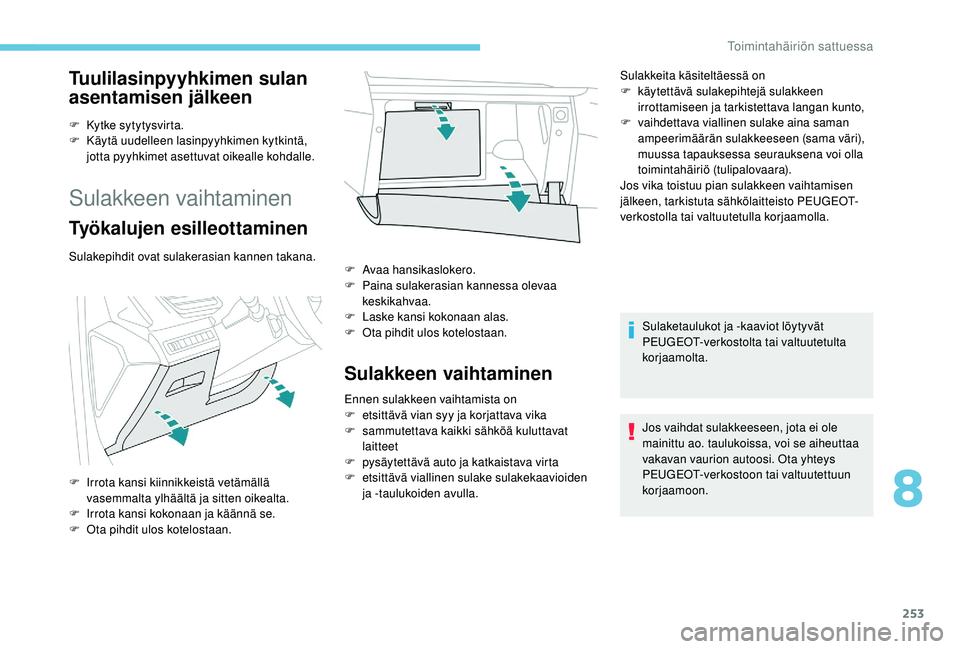

Tuulilasinpyyhkimen sulan
asentamisen jälkeen
F Kytke sytytysvirta.
F K äytä uudelleen lasinpyyhkimen kytkintä,
jotta pyyhkimet asettuvat oikealle kohdalle.
Sulakkeen vaihtaminen
Työkalujen esilleottaminen
Sulakepihdit ovat sulakerasian kannen takana.
F

I
rrota kansi kiinnikkeistä vetämällä
vasemmalta ylhäältä ja sitten oikealta.
F

I
rrota kansi kokonaan ja käännä se.
F

O
ta pihdit ulos kotelostaan. F
A vaa hansikaslokero.
F

P
aina sulakerasian kannessa olevaa
keskikahvaa.
F

L
aske kansi kokonaan alas.
F

O
ta pihdit ulos kotelostaan.
Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista on
F e tsittävä vian syy ja korjattava vika
F

s
ammutettava kaikki sähköä kuluttavat
laitteet
F

p
ysäytettävä auto ja katkaistava virta
F

e
tsittävä viallinen sulake sulakekaavioiden
ja -taulukoiden avulla. Sulakkeita käsiteltäessä on
F

kä
ytettävä sulakepihtejä sulakkeen
irrottamiseen ja tarkistettava langan kunto,
F
v
aihdettava viallinen sulake aina saman
ampeerimäärän sulakkeeseen (sama väri),
muussa tapauksessa seurauksena voi olla
toimintahäiriö (tulipalovaara).
Jos vika toistuu pian sulakkeen vaihtamisen
jälkeen, tarkistuta sähkölaitteisto PEUGEOT-
verkostolla tai valtuutetulla korjaamolla.
Sulaketaulukot ja -kaaviot löytyvät
PEUGEOT-verkostolta tai valtuutetulta
korjaamolta.
Jos vaihdat sulakkeeseen, jota ei ole
mainittu ao. taulukoissa, voi se aiheuttaa
vakavan vaurion autoosi. Ota yhteys
PEUGEOT-verkostoon tai valtuutettuun
korjaamoon.
8
Toimintahäiriön sattuessa

254

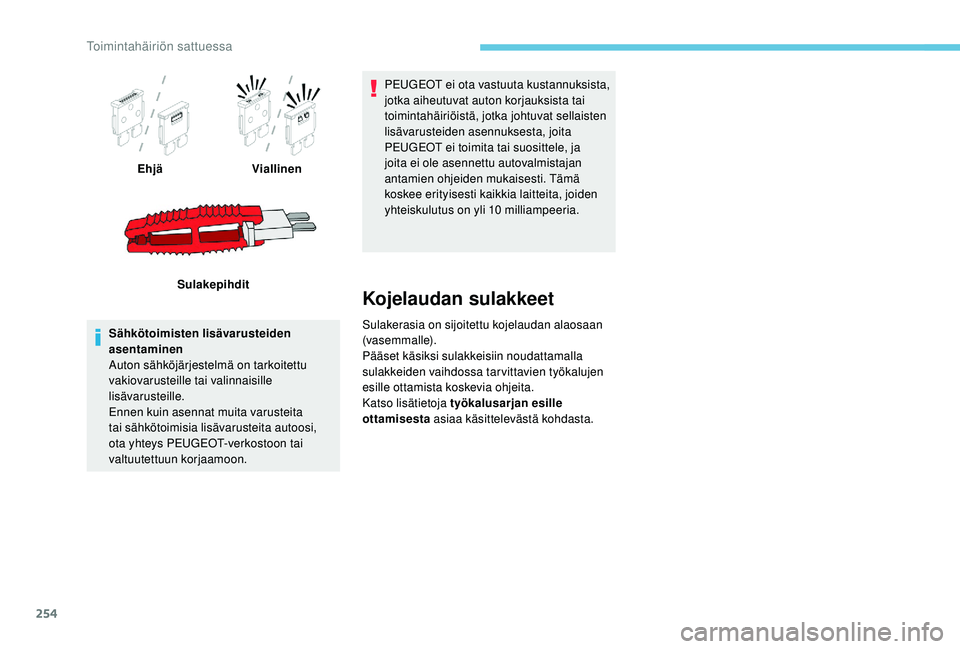

EhjäViallinen
Sulakepihdit
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille
lisävarusteille.
Ennen kuin asennat muita varusteita
tai sähkötoimisia lisävarusteita autoosi,
ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon. PEUGEOT ei ota vastuuta kustannuksista,
jotka aiheutuvat auton korjauksista tai
toimintahäiriöistä, jotka johtuvat sellaisten
lisävarusteiden asennuksesta, joita
PEUGEOT ei toimita tai suosittele, ja
joita ei ole asennettu autovalmistajan
antamien ohjeiden mukaisesti. Tämä
koskee erityisesti kaikkia laitteita, joiden
yhteiskulutus on yli 10 milliampeeria.
Kojelaudan sulakkeet
Sulakerasia on sijoitettu kojelaudan alaosaan
(vasemmalle).
Pääset käsiksi sulakkeisiin noudattamalla
sulakkeiden vaihdossa tarvittavien työkalujen
esille ottamista koskevia ohjeita.
Katso lisätietoja työkalusarjan esille
ottamisesta
asiaa käsittelevästä kohdasta.
Toimintahäiriön sattuessa

255

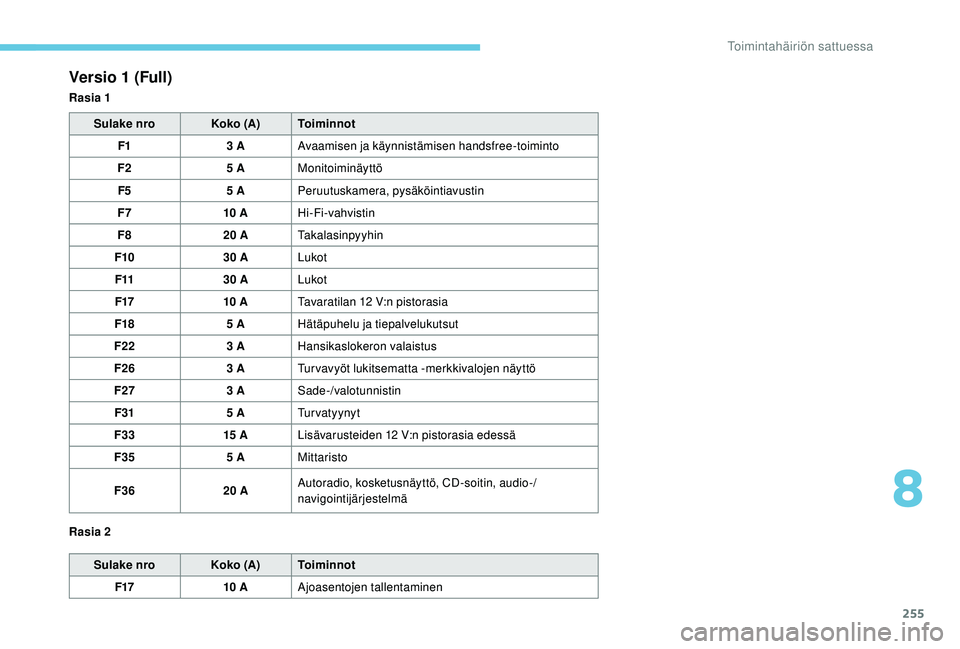

Versio 1 (Full)
Rasia 1Sulake nro Koko (A)Toiminnot
F1 3 AAvaamisen ja käynnistämisen handsfree-toiminto
F2 5 AMonitoiminäyttö
F5 5 APeruutuskamera, pysäköintiavustin
F7 10 AHi-Fi-vahvistin
F8 20 ATakalasinpyyhin
F10 30 ALukot
F11 30 ALukot
F17 10 ATavaratilan 12 V:n pistorasia
F18 5 AHätäpuhelu ja tiepalvelukutsut
F22 3 AHansikaslokeron valaistus
F26 3 ATurvavyöt lukitsematta -merkkivalojen näyttö
F27 3 ASade-/valotunnistin
F31 5 ATu r v a t y y n y t
F33 15 ALisävarusteiden 12 V:n pistorasia edessä
F35 5 AMittaristo
F36 20 AAutoradio, kosketusnäyttö, CD-soitin, audio-/
navigointijärjestelmä
Sulake nro Koko (A)Toiminnot
F17 10 AAjoasentojen tallentaminen
Rasia 2
8
Toimintahäiriön sattuessa

256

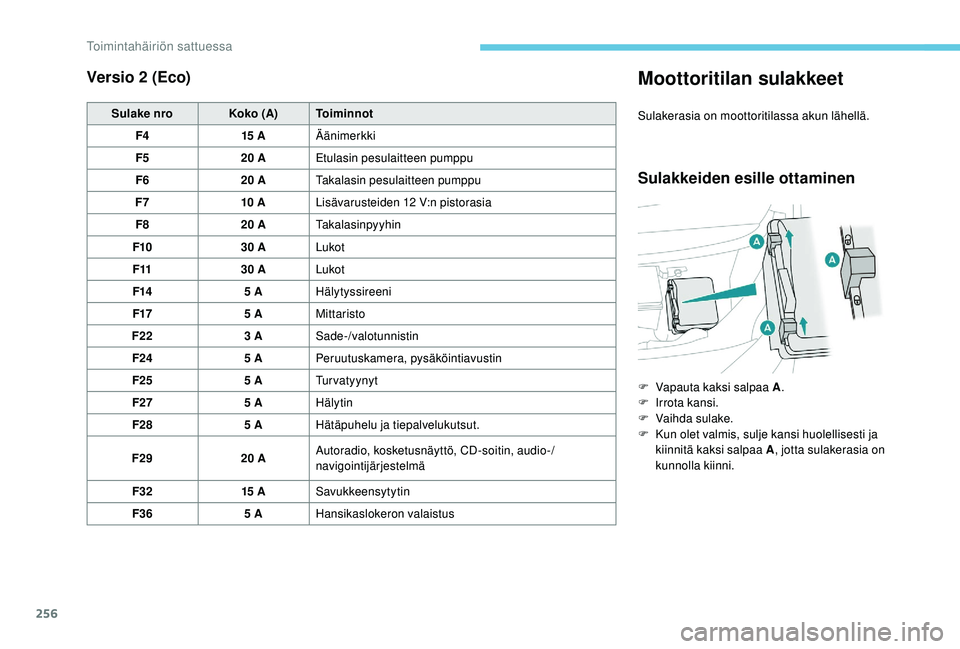

Versio 2 (Eco)
Sulake nroKoko (A)Toiminnot
F4 15 AÄänimerkki
F5 20 AEtulasin pesulaitteen pumppu
F6 20 ATakalasin pesulaitteen pumppu
F7 10 ALisävarusteiden 12 V:n pistorasia
F8 20 ATakalasinpyyhin
F10 30 ALukot
F11 30 ALukot
F14 5 AHälytyssireeni
F17 5 AMittaristo
F22 3 ASade-/valotunnistin
F24 5 APeruutuskamera, pysäköintiavustin
F25 5 ATu r v a t y y n y t
F27 5 AHälytin
F28 5 AHätäpuhelu ja tiepalvelukutsut.
F29 20 AAutoradio, kosketusnäyttö, CD-soitin, audio-/
navigointijärjestelmä
F32 15 ASavukkeensytytin
F36 5 AHansikaslokeron valaistus
Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lähellä.
Sulakkeiden esille ottaminen
F Vapauta kaksi salpaa A .
F I rrota kansi.
F

V
aihda sulake.
F

K
un olet valmis, sulje kansi huolellisesti ja
kiinnitä kaksi salpaa A , jotta sulakerasia on
kunnolla kiinni.
Toimintahäiriön sattuessa

257

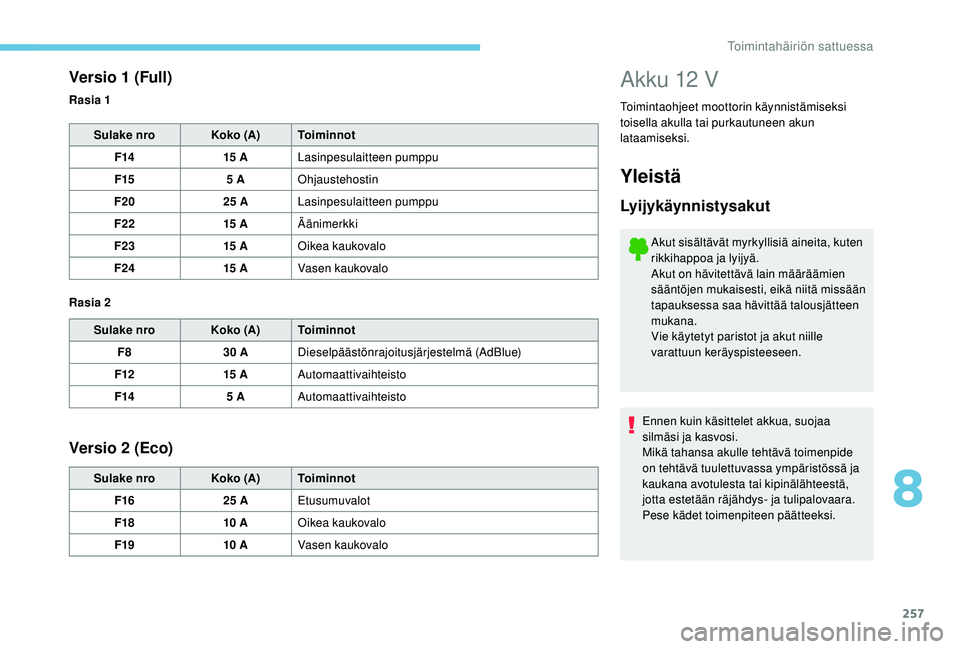

Akku 12 V
Toimintaohjeet moottorin käynnistämiseksi
toisella akulla tai purkautuneen akun
lataamiseksi.
Versio 1 (Full)
Sulake nroKoko (A)Toiminnot
F14 15 ALasinpesulaitteen pumppu
F15 5 AOhjaustehostin
F20 25 ALasinpesulaitteen pumppu
F22 15 AÄänimerkki
F23 15 AOikea kaukovalo
F24 15 AVasen kaukovalo
Sulake nro Koko (A)Toiminnot
F8 30 ADieselpäästönrajoitusjärjestelmä (AdBlue)
F12 15 AAutomaattivaihteisto
F14 5 AAutomaattivaihteisto
Versio 2 (Eco)
Sulake nro Koko (A)Toiminnot
F16 25 AEtusumuvalot
F18 10 AOikea kaukovalo
F19 10 AVasen kaukovalo
Rasia 1
Rasia 2
Yleistä
Lyijykäynnistysakut
Akut sisältävät myrkyllisiä aineita, kuten
rikkihappoa ja lyijyä.
Akut on hävitettävä lain määräämien
sääntöjen mukaisesti, eikä niitä missään
tapauksessa saa hävittää talousjätteen
mukana.
Vie käytetyt paristot ja akut niille
varattuun keräyspisteeseen.
Ennen kuin käsittelet akkua, suojaa
silmäsi ja kasvosi.
Mikä tahansa akulle tehtävä toimenpide
on tehtävä tuulettuvassa ympäristössä ja
kaukana avotulesta tai kipinälähteestä,
jotta estetään räjähdys- ja tulipalovaara.
Pese kädet toimenpiteen päätteeksi.
8
Toimintahäiriön sattuessa

258
Akun esille ottaminenKäynnistys vara-akulla
Kun auton akku on purkautunut, moottori
voidaan käynnistää vara-akulla (ulkoinen tai
toisesta autosta) ja käynnistyskaapeleilla tai
apukäynnistimellä.
Älä koskaan yritä käynnistää moottoria
akkuun kytketyllä akkulaturilla.
Älä koskaan käytä jännitteeltään 24 voltin
tai sitä suurempaa apukäynnistintä.
Tarkista etukäteen, että vara-akun
nimellisjännite on 12 V ja että sen
kapasiteetti on vähintään sama kuin
tyhjentyneen akun.
Autot eivät saa koskettaa toisiaan.
Sammuta kaikki sähköä kuluttavat laitteet
molemmissa autoissa (audiojärjestelmä,
tuulilasinpyyhin, valot jne.).
Varmista, että käynnistyskaapelit pysyvät
poissa moottorin liikkuvista osista
(tuuletin, laturin hihna jne.).
Älä irrota plusnavan (+) kaapelikenkää
moottorin käydessä.
Akku sijaitsee moottoritilassa.
(+)-navan esille saaminen:
F
a
vaa konepellin lukitus käyttämällä
sisäpuolista avausvipua ja sitten konepellin
tuulihaan vapautinlevyä
F

n

osta konepelti ylös ja tue se tukitangolla.
(+) plus-napa.
Navassa on pika-akkukenkä.
(-) miinus-napa.
Akun miinus-napaan (-) ei pääse käsiksi.
Erillinen maadoituspiste sijaitsee akun
läheisyydessä. F

N
osta plusnavan (+) muovisuojus, jos se on
varusteena.
F

K
ytke punainen kaapeli epäkunnossa
olevan akun A plusnapaan (+) (taivutetun
metalliosan tasolle) ja sen jälkeen vara-
akun B tai apukäynnistimen plusnapaan (+).
F

K
ytke vihreän tai mustan kaapelin toinen
pää vara-akun B tai apukäynnistimen
miinusnapaan (–) (tai virtaa antavan auton
maadoituspisteeseen).
F

K
ytke vihreän tai mustan kaapelin
toinen pää apua tarvitsevan auton
maadoituspisteeseen C .
F

K
äynnistä virtaa antavan auton moottori ja
anna sen käydä hetken aikaa.
F

K
äynnistä apua tar vitsevan auton moottori
käynnistintä käyttämällä ja anna moottorin
käydä.
Jos moottori ei käynnisty heti, katkaise
sytytysvirta ja odota hetken aikaa, ennen kuin
yrität käynnistää uudelleen.
Toimintahäiriön sattuessa
