PEUGEOT 3008 2020 Bruksanvisningar (in Swedish)

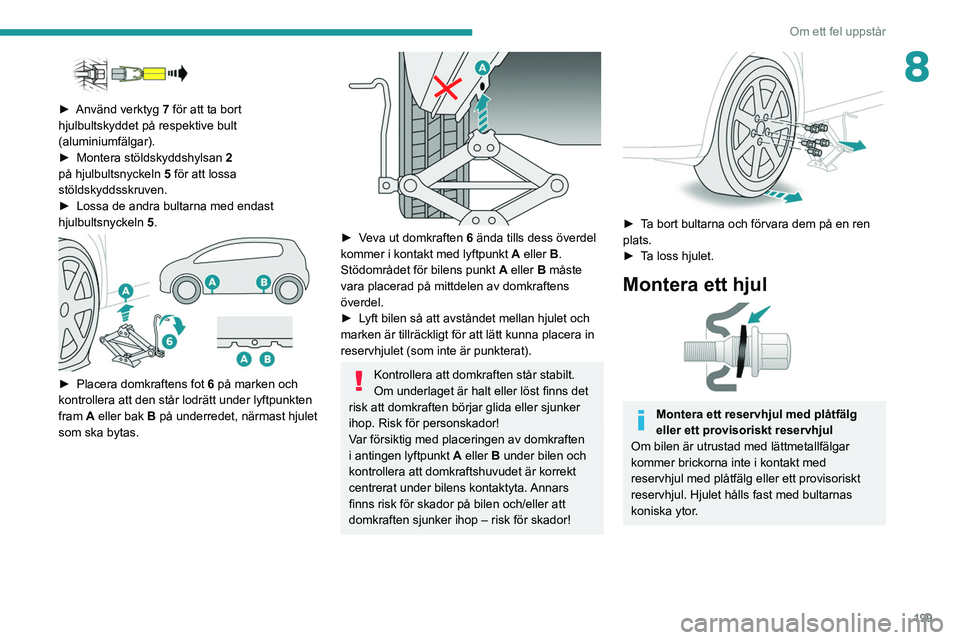

199
Om ett fel uppstår
8
► Använd verktyg 7 för att ta bort
hjulbultskyddet på respektive bult
(aluminiumfälgar).
►

Montera stöldskyddshylsan 2


på hjulbultsnyckeln 5 för att lossa
stöldskyddsskruven.
►

Lossa de andra bultarna med endast
hjulbultsnyckeln


5
.


► Placera domkraftens fot 6 på marken och
kontrollera att den står lodrätt under lyftpunkten
fram
A eller bak B på underredet, närmast hjulet
som ska bytas.


► Veva ut domkraften 6 ända tills dess överdel
kommer i kontakt med lyftpunkt A eller B.
Stödområdet för bilens punkt A eller B måste
vara placerad på mittdelen av domkraftens
överdel.
►

L
yft bilen så att avståndet mellan hjulet och
marken är tillräckligt för att lätt kunna placera in
reservhjulet (som inte är punkterat).
Kontrollera att domkraften står stabilt.
Om underlaget är halt eller löst finns det
risk att domkraften börjar glida eller sjunker
ihop. Risk för personskador!
Var försiktig med placeringen av domkraften
i antingen lyftpunkt

A
eller B under bilen och
kontrollera att domkraftshuvudet är korrekt
centrerat under bilens kontaktyta. Annars
finns risk för skador på bilen och/eller att
domkraften sjunker ihop – risk för skador!


► Ta bort bultarna och förvara dem på en ren
plats.
►

T
a loss hjulet.
Montera ett hjul

Montera ett reservhjul med plåtfälg
eller ett provisoriskt reservhjul
Om bilen är utrustad med lättmetallfälgar
kommer brickorna inte i kontakt med
reservhjul med plåtfälg eller ett provisoriskt
reservhjul. Hjulet hålls fast med bultarnas
koniska ytor.

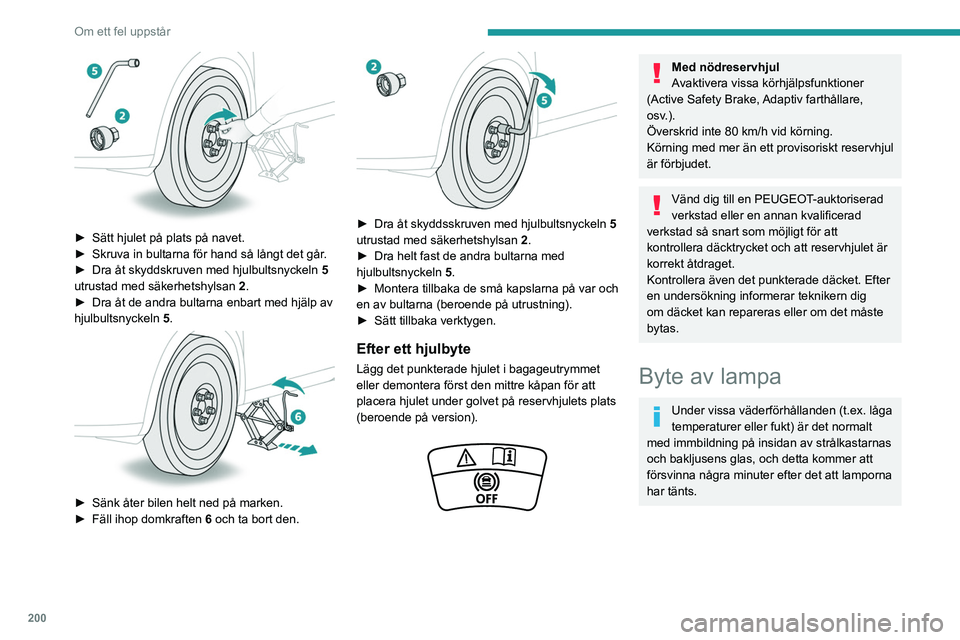

200
Om ett fel uppstår
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
– Rengör dem inte med en torr eller
slipande trasa och inte heller med
rengörings- eller lösningsmedel.
– Använd en svamp och tvålvatten eller ett
medel med neutralt pH-värde.
– Rikta inte vattenstrålen länge mot
strålkastarna, lamporna och runt dessa om du
använder en högtryckstvätt, för att undvika att
skada skyddslacken och tätningarna.
Vid byte av lampa ska du slå av
tändningen och vänta några minuter så
att strålkastarna/lamporna hinner svalna. Risk
för allvarlig brännskada!
Rör inte lampan direkt med fingrarna. Använd
en luddfri trasa.
Det är endast tillåtet att använda
UV-blockerande lampor för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa av samma typ och med samma
specifikation. Byt lamporna i par för att
undvika obalans i belysningen.
Montera tillbaka lampenheter
Utför demonteringsmomenten i omvänd
ordning vid montering.

► Sätt hjulet på plats på navet.
► Skruva in bultarna för hand så långt det går .
►

Dra åt skyddskruven med hjulbultsnyckeln

5

utrustad med säkerhetshylsan

2
.
►

Dra åt de andra bultarna enbart med hjälp av
hjulbultsnyckeln


5
.


► Sänk åter bilen helt ned på marken.
► Fäll ihop domkraften 6 och ta bort den.


► Dra åt skyddsskruven med hjulbultsnyckeln 5
utrustad med säkerhetshylsan 2 .
►

Dra helt fast de andra bultarna med
hjulbultsnyckeln 5

.
►

Montera tillbaka de små kapslarna på var och
en av bultarna (beroende på utrustning).
►


Sätt tillbaka verktygen.
Efter ett hjulbyte
Lägg det punkterade hjulet i bagageutrymmet
eller demontera först den mittre kåpan för att
placera hjulet under golvet på reservhjulets plats
(beroende på version).


Med nödreservhjul
Avaktivera vissa körhjälpsfunktioner
(Active Safety Brake, Adaptiv farthållare,
osv.).
Överskrid inte 80
km/h vid körning.
Körning med mer än ett provisoriskt reservhjul
är förbjudet.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad
verkstad så snart som möjligt för att
kontrollera däcktrycket och att reservhjulet är
korrekt åtdraget.
Kontrollera även det punkterade däcket. Efter
en undersökning informerar teknikern dig
om däcket kan repareras eller om det måste
bytas.
Byte av lampa
Under vissa väderförhållanden (t.ex. låga
temperaturer eller fukt) är det normalt
med immbildning på insidan av strålkastarnas
och bakljusens glas, och detta kommer att
försvinna några minuter efter det att lamporna
har tänts.

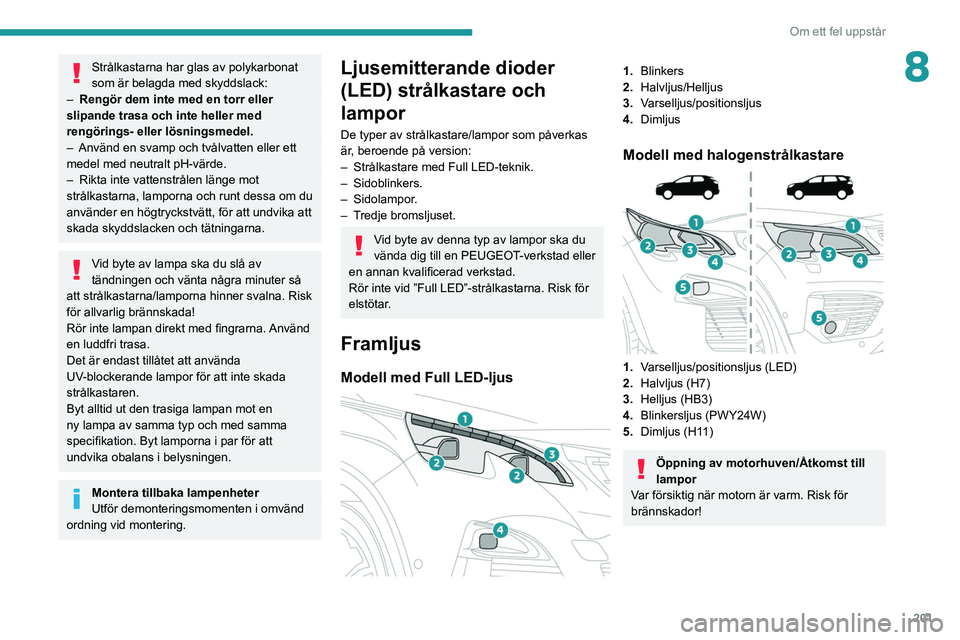

201
Om ett fel uppstår
8Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
–

Rengör dem inte med en torr eller
slipande trasa och inte heller med
rengörings- eller lösningsmedel.
–


Använd en svamp och tvålvatten eller ett
medel med neutralt pH-värde.
–


Rikta inte vattenstrålen länge mot
strålkastarna, lamporna och runt dessa om du
använder en högtryckstvätt, för att undvika att
skada skyddslacken och tätningarna.
Vid byte av lampa ska du slå av
tändningen och vänta några minuter så
att strålkastarna/lamporna hinner svalna. Risk
för allvarlig brännskada!
Rör inte lampan direkt med fingrarna. Använd
en luddfri trasa.
Det är endast tillåtet att använda
UV-blockerande lampor för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa av samma typ och med samma
specifikation. Byt lamporna i par för att
undvika obalans i belysningen.
Montera tillbaka lampenheter
Utför demonteringsmomenten i omvänd
ordning vid montering.
Ljusemitterande dioder
(LED) strålkastare och
lampor
De typer av strålkastare/lampor som påverkas
är, beroende på version:
–

Strålkastare med Full LED-teknik.
–

Sidoblinkers.
–
Sidolampor.
–

T
redje bromsljuset.
Vid byte av denna typ av lampor ska du
vända dig till en PEUGEOT-verkstad eller
en annan kvalificerad verkstad.
Rör inte vid ”Full LED”-strålkastarna. Risk för
elstötar.
Framljus
Modell med Full LED-ljus

1. Blinkers
2. Halvljus/Helljus
3. Varselljus/positionsljus
4. Dimljus
Modell med halogenstrålkastare

1.Varselljus/positionsljus (LED)
2. Halvljus (H7)
3. Helljus (HB3)
4. Blinkersljus (PWY24W)
5. Dimljus (H11)
Öppning av motorhuven/Åtkomst till
lampor
Var försiktig när motorn är varm. Risk för
brännskador!

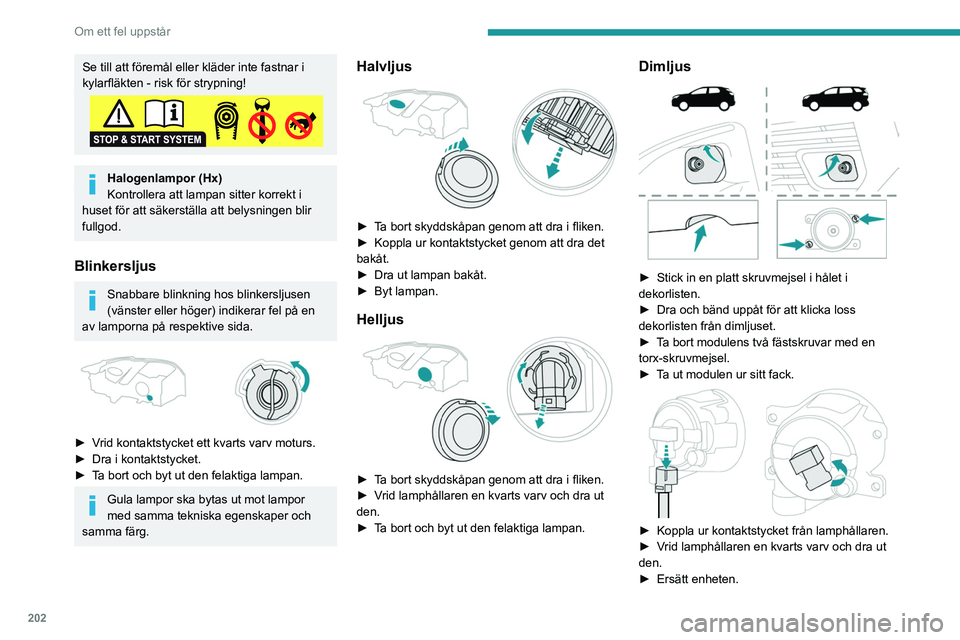

202
Om ett fel uppstår
Du kan även vända dig till en PEUGEOT-
auktoriserad verkstad eller en annan
kvalificerad verkstad för byte av dessa
lampor.
Bakljus



1. Bromslampor (LED)
2. Positionsljus/varselljus (LED)
3. Blinkersljus (WY16W gula)
4. Backljus (W16W)
5. Dimljus (P21W)
Se till att föremål eller kläder inte fastnar i
kylarfläkten - risk för strypning!
Halogenlampor (Hx)
Kontrollera att lampan sitter korrekt i
huset för att säkerställa att belysningen blir
fullgod.
Blinkersljus
Snabbare blinkning hos blinkersljusen
(vänster eller höger) indikerar fel på en
av lamporna på respektive sida.


► Vrid kontaktstycket ett kvarts varv moturs.
► Dra i kontaktstycket.
►

T
a bort och byt ut den felaktiga lampan.
Gula lampor ska bytas ut mot lampor
med samma tekniska egenskaper och
samma färg.
Halvljus

► Ta bort skyddskåpan genom att dra i fliken.
► Koppla ur kontaktstycket genom att dra det
bakåt.
►

Dra ut lampan bakåt.
►


Byt lampan.
Helljus

► Ta bort skyddskåpan genom att dra i fliken.
► V rid lamphållaren en kvarts varv och dra ut
den.
►

T
a bort och byt ut den felaktiga lampan.
Dimljus

► Stick in en platt skruvmejsel i hålet i
dekorlisten.
►

Dra och bänd uppåt
för att klicka loss
dekorlisten från dimljuset.
►

T
a bort modulens två fästskruvar med en
torx-skruvmejsel.
►

T
a ut modulen ur sitt fack.


► Koppla ur kontaktstycket från lamphållaren.
► V rid lamphållaren en kvarts varv och dra ut
den.
►

Ersätt enheten.

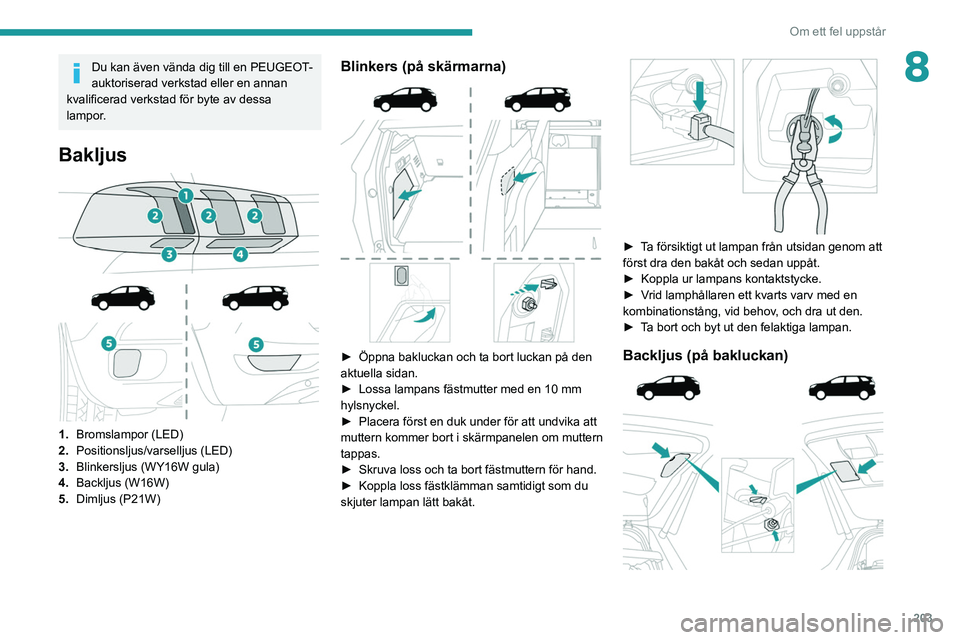

203
Om ett fel uppstår
8Du kan även vända dig till en PEUGEOT-
auktoriserad verkstad eller en annan
kvalificerad verkstad för byte av dessa
lampor.
Bakljus



1. Bromslampor (LED)
2. Positionsljus/varselljus (LED)
3. Blinkersljus (WY16W gula)
4. Backljus (W16W)
5. Dimljus (P21W)
Blinkers (på skärmarna)

► Öppna bakluckan och ta bort luckan på den
aktuella sidan.
►

Lossa lampans fästmutter med en 10 mm
hylsnyckel.
►


Placera först en duk under för att undvika att
muttern kommer bort i skärmpanelen om muttern
tappas.
►


Skruva loss och ta bort fästmuttern för hand.
►


Koppla loss fästklämman samtidigt som du
skjuter lampan lätt bakåt.


► Ta försiktigt ut lampan från utsidan genom att
först dra den bakåt och sedan uppåt.
►

Koppla ur lampans kontaktstycke.
►


V
rid lamphållaren ett kvarts varv med en
kombinationstång, vid behov, och dra ut den.
►

T
a bort och byt ut den felaktiga lampan.
Backljus (på bakluckan)

204
Om ett fel uppstår

► Öppna handskfacket.
► Tryck på mitthandtaget på säkringsboxens
lock.
► Sänk ned locket helt.
► Dra ut tången från dess plats.
Byta säkring
Innan du byter ut en säkring måste du:
► Identifiera orsaken till felet och åtgärda detta.
► Stoppa all strömförsörjning.
► Se till att bilen står stilla och slå av
tändningen.
► Identifiera den trasiga säkringen med
hjälp av befintliga säkringstabeller och
kopplingsscheman.
Vid byte av en säkring är det viktigt att:
► Använd specialtången för att dra ut säkringen
och kontrollera om den är hel eller inte.
► Alltid byta en defekt säkring mot en säkring
med samma amperetal (samma färg). Om en
annan strömstyrka används kan det leda till
funktionsfel - brandrisk!
► Öppna bakluckan och för in en platt
skruvmejsel i skåran för att ta bort luckan på
motsvarande sida.
►

Lossa lampans fästmutter med en 10 mm
hylsnyckel.
►


Skruva loss och ta bort fästmuttern för hand.
►


Koppla loss fästklämman samtidigt som du
skjuter lampan lätt bakåt.


► Ta försiktigt ut lampan från utsidan genom att
dra den bakåt.
►

Koppla ur lampans kontaktstycke genom att
trycka på sidorna.
►


V
rid lamphållaren en kvarts varv och dra ut
den.
►

T
a bort och byt ut den felaktiga lampan.
Dimljus (P21W)

Dessa lampor byts utifrån via bakre stötfångaren.
► För in handen under stötfångaren.
►

V
rid lamphållaren en kvarts varv och dra ut
den.
►

V
rid lampan ett kvarts varv och byt ut den.
Var försiktig så att du inte vidrör
avgassystemet om du ska byta lampa
tidigare än några minuter efter att motorn
stängdes av. Risk för brännskador!
Nummerplåtslampor (W5W)

Öppna bakluckan halvvägs när den här
proceduren utförs för att underlätta borttagning.
►

För in en liten skruvmejsel i spåret på det
genomskinliga locket.
►


T
ryck den utåt för att få loss det.
►

T
a bort det genomskinliga locket. ►

Dra ut lampan och byt ut den.
Byte av säkring
Ta fram verktygen
Säkringstången sitter bakom säkringsboxens
lock.
Beroende på version:


► Ta loss locket genom att dra i den övre
vänstra delen och sedan den högra.
►

T
a bort locket helt.
►

Dra ut tången från dess plats.

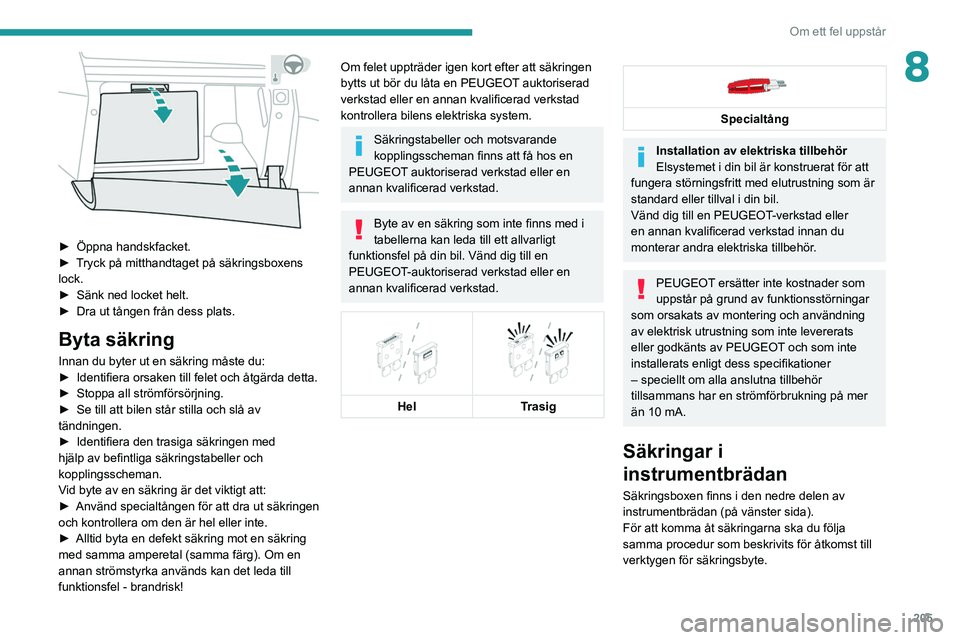

205
Om ett fel uppstår
8

► Öppna handskfacket.
► T ryck på mitthandtaget på säkringsboxens
lock.
►

Sänk ned locket helt.
►


Dra ut tången från dess plats.
Byta säkring
Innan du byter ut en säkring måste du:
► Identifiera orsaken till felet och åtgärda detta.
►

Stoppa all strömförsörjning.
►


Se till att bilen står stilla och slå av
tändningen.
►


Identifiera den trasiga säkringen med
hjälp av befintliga säkringstabeller och
kopplingsscheman.
V

id byte av en säkring är det viktigt att:
►

Använd specialtången för att dra ut säkringen
och kontrollera om den är hel eller inte.
►


Alltid byta en defekt säkring mot en säkring
med samma amperetal (samma färg). Om en
annan strömstyrka används kan det leda till
funktionsfel - brandrisk!
Om felet uppträder igen kort efter att säkringen
bytts ut bör du låta en PEUGEOT auktoriserad
verkstad eller en annan kvalificerad verkstad
kontrollera bilens elektriska system.
Säkringstabeller och motsvarande
kopplingsscheman finns att få hos en
PEUGEOT auktoriserad verkstad eller en
annan kvalificerad verkstad.
Byte av en säkring som inte finns med i
tabellerna kan leda till ett allvarligt
funktionsfel på din bil. Vänd dig till en
PEUGEOT-auktoriserad verkstad eller en
annan kvalificerad verkstad.


Hel
Trasig


Specialtång
Installation av elektriska tillbehör
Elsystemet i din bil är konstruerat för att
fungera störningsfritt med elutrustning som är
standard eller tillval i din bil.
Vänd dig till en PEUGEOT-verkstad eller
en annan kvalificerad verkstad innan du
monterar andra elektriska tillbehör.
PEUGEOT ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och användning
av elektrisk utrustning som inte levererats
eller godkänts av PEUGEOT och som inte
installerats enligt dess specifikationer
– speciellt om alla anslutna tillbehör
tillsammans har en strömförbrukning på mer
än 10 mA.
Säkringar i
instrumentbrädan
Säkringsboxen finns i den nedre delen av
instrumentbrädan (på vänster sida).
För att komma åt säkringarna ska du följa
samma procedur som beskrivits för åtkomst till
verktygen för säkringsbyte.

206
Om ett fel uppstår
Version 2 (Eco)
SäkringsnrStrömstyrka (A) Funktioner
F4 15 ASignalhorn.
F5 20 AVindrutespolningspump.
F6 20 APump för bakrutespolare.
F7 10 A12 V-tillbehörsuttag.
F8 20 ATorkare bakruta.
F10 30 ALås.
F 11 30 ALås.
F14 5 ALarmsiren.
F17 5 AInstrumentpanel.
F22 3 ARegn-/solsensor.
F24 5 ABackkamera - parkeringssensorer.
F25 5 AKrockkuddar.
F27 5 ALarm.
F28 5 ANödsamtal och assistanssamtal.
F29 20 ALjudsystem - pekskärm - CD-spelare - ljud-/navigeringssystem.
F32 15 ACigarrettändare.
F36 5 AHandskfacksbelysning.
Säkringar i motorrummet
Säkringsboxen är placerad i motorrummet, nära
batteriet.
Version 1 (Full)
Box 1
Säkringsnr Strömstyrka (A) Funktioner
F1 3 ANyckelfritt lås- och startsystem.
F2 5 AMultifunktionsskärm.
F5 5 ABackkamera - parkeringssensorer.
F7 10 AHi-Fi-förstärkare.
F8 20 ATorkare bakruta.
F10 30 ALås.
F 11 30 ALås.
F17 10 A12
V-tillbehörsuttag i bagageutrymme.
F18 5 ANödsamtal och assistanssamtal.
F22 3 AHandskfacksbelysning.
F26 3 ARad med varningslampor som anger att något säkerhetsbälte inte \
är fastspänt.
F27 3 ARegn-/solsensor.
F31 5 AKrockkuddar.
F33 15 A12-volts tillbehörsuttag fram.
F35 5 AInstrumentpanel.
F36 20 ALjudsystem - pekskärm - CD-spelare - ljud-/navigeringssystem.
Box 2
Säkringsnr Strömstyrka (A) Funktioner
F17 10 ALagra körställningarna.

207
Om ett fel uppstår
8Version 2 (Eco)
SäkringsnrStrömstyrka (A) Funktioner
F4 15 ASignalhorn.
F5 20 AVindrutespolningspump.
F6 20 APump för bakrutespolare.
F7 10 A12 V-tillbehörsuttag.
F8 20 ATorkare bakruta.
F10 30 ALås.
F 11 30 ALås.
F14 5 ALarmsiren.
F17 5 AInstrumentpanel.
F22 3 ARegn-/solsensor.
F24 5 ABackkamera - parkeringssensorer.
F25 5 AKrockkuddar.
F27 5 ALarm.
F28 5 ANödsamtal och assistanssamtal.
F29 20 ALjudsystem - pekskärm - CD-spelare - ljud-/navigeringssystem.
F32 15 ACigarrettändare.
F36 5 AHandskfacksbelysning.
Säkringar i motorrummet
Säkringsboxen är placerad i motorrummet, nära
batteriet.

208
Om ett fel uppstår
Version 2 (Eco)
SäkringsnrStrömstyrka (A) Funktioner
F16 25 ADimljus fram.
F18 10 AHöger helljus.
F19 10 AVänster helljus.
12 V-batteri
Tillvägagångssätt för att starta motorn med hjälp
av ett annat batteri eller för att ladda ett urladdat
batteri.
Blystartbatterier
Dessa batterier innehåller skadliga
substanser (svavelsyra och bly).
När de har tjänat ut ska de tas om hand
enligt gällande bestämmelser och får
inte under några omständigheter kastas i
hushållssoporna.
Ta med använda fjärrkontrollbatterier och
bilbatterier till en speciell insamlingsplats.
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska genomföras på
en plats med god ventilation på långt avstånd
från öppna lågor eller gnistkällor, för att
undvika all eventuell risk för explosion eller
brand.

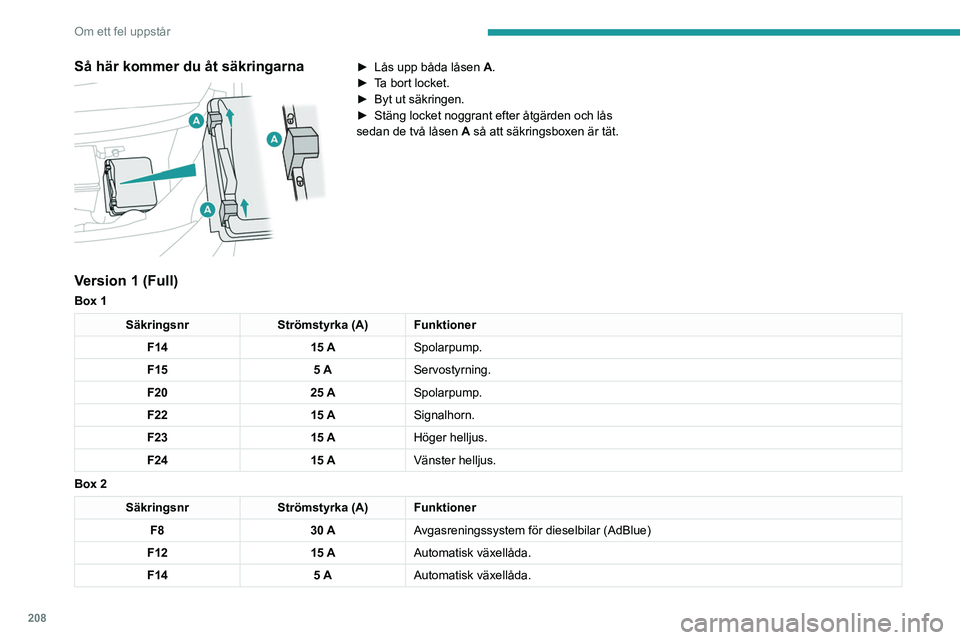

Så här kommer du åt säkringarna

► Lås upp båda låsen A .
► T a bort locket.
►

Byt ut säkringen.
►


Stäng locket noggrant efter åtgärden och lås
sedan de två låsen A

så att säkringsboxen är tät.
Version 1 (Full)
Box 1
Säkringsnr Strömstyrka (A) Funktioner
F14 15 ASpolarpump.
F15 5 AServostyrning.
F20 25 ASpolarpump.
F22 15 ASignalhorn.
F23 15 AHöger helljus.
F24 15 AVänster helljus.
Box 2
Säkringsnr Strömstyrka (A) Funktioner
F8 30 AAvgasreningssystem för dieselbilar (AdBlue)
F12 15 AAutomatisk växellåda.
F14 5 AAutomatisk växellåda.
