Peugeot 3008 Hybrid 4 2013.5 Manuel du propriétaire (in French)

.Système Hybride39
Climatisation
QuestionRéponse
Il me semble que lorsque la climatisation ou le chauffage fonctionne, le véhicule roule moins souvent en électrique, est-ce exact ?
Le besoin de climatisation ou de chauffage peut nécessiter un démarrage du moteur Diesel jusqu’à ce que le niveau de confort thermique souhaité soit atteint. Le fonctionnement hybride normal est simplement retardé. Ce temps sera plus elevé en
températures extérieures froides ou très chaudes.
Il me semble qu’en cas de forte chaleur et avec la climatisation en marche, le véhicule roule en électrique pour des durées plus courtes. Est-ce exact ?
Quand il fait chaud, la durée des mises en veille du moteur Diesel et des roulages électrique sera nécessairement restreinte afin de limiter l’écart de température par rapport au niveau de confort thermique présélectionné. En cas de fortes chaleurs, il est toujours possible d’activer le push Eco OFF (qui fait alors sortir du mode ZEV et interdit les roulages électriques et les stops moteur) pour privilégier le confort thermique (maintien de la fonction air conditionné).
Spécificités HYbrid4
QuestionRéponse
Puis-je remorquer avec mon véhicule hybride et combien ? Un véhicule HYbrid4 permet de remorquer entre 500 kg et 800 kg (voir rubrique «Remorquage). Cela permet de tracter un jet ski ou un 2 roues par exemple. La raison «technique» de la limite est liée au maintien d’une bonne capacité de refroidissement du moteur thermique ainsi que des éléments hybrides qui sont également refoidis par le circuit d’eau du moteur.
Pourquoi le frein moteur me parait-il fort ? Lors des levers de pied, le frein moteur résulte essentiellement de la récupération d’energie par le moteur électrique. Ce qui entraine une décélération plus importante que sur un véhicule classique et permet ainsi
une récupération d’energie gratuite.

Système Hybride
40

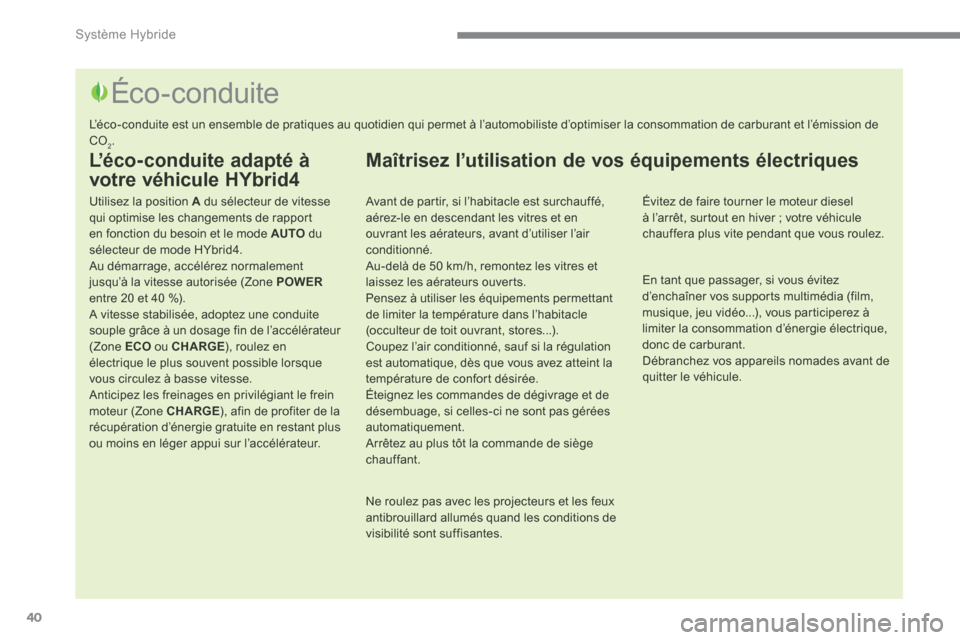

L’éco-conduite adapté à
votre véhicule HYbrid4
Utilisez la position A du sélecteur de vitesse qui optimise les changements de rapport en fonction du besoin et le mode AUTO du sélecteur de mode HYbrid4. Au démarrage, accélérez normalement jusqu’à la vitesse autorisée (Zone POWERentre 20 et 40 %). A vitesse stabilisée, adoptez une conduite souple grâce à un dosage fin de l’accélérateur (Zone ECO ou CHARGE ), roulez en électrique le plus souvent possible lorsque vous circulez à basse vitesse. Anticipez les freinages en privilégiant le frein moteur (Zone CHARGE ), afin de profiter de la récupération d’énergie gratuite en restant plus ou moins en léger appui sur l’accélérateur.
Maîtrisez l’utilisation de vos équipements électriques
Avant de partir, si l’habitacle est surchauffé, aérez-le en descendant les vitres et en ouvrant les aérateurs, avant d’utiliser l’air conditionné. Au-delà de 50 km/h, remontez les vitres et laissez les aérateurs ouverts. Pensez à utiliser les équipements permettant de limiter la température dans l’habitacle (occulteur de toit ouvrant, stores...). Coupez l’air conditionné, sauf si la régulation est automatique, dès que vous avez atteint la température de confort désirée. Éteignez les commandes de dégivrage et de désembuage, si celles-ci ne sont pas gérées automatiquement. Arrêtez au plus tôt la commande de siège chauffant.
En tant que passager, si vous évitez d’enchaîner vos supports multimédia (film, musique, jeu vidéo...), vous participerez à limiter la consommation d’énergie électrique, donc de carburant. Débranchez vos appareils nomades avant de quitter le véhicule.
Éco-conduite
L’éco-conduite est un ensemble de pratiques au quotidien qui permet à l’automobiliste d’optimiser la consommation de carburant et l’émission de CO2.
Évitez de faire tourner le moteur diesel à l’arrêt, surtout en hiver ; votre véhicule chauffera plus vite pendant que vous roulez.
Ne roulez pas avec les projecteurs et les feux antibrouillard allumés quand les conditions de visibilité sont suffisantes.

.Système Hybride41

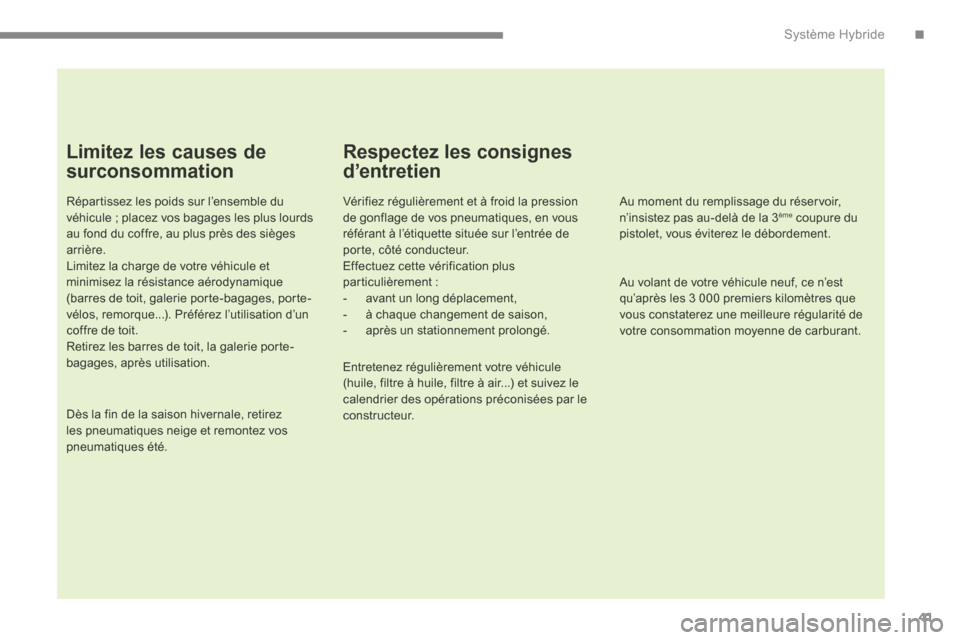

Limitez les causes de
surconsommation
Répartissez les poids sur l’ensemble du véhicule ; placez vos bagages les plus lourds au fond du coffre, au plus près des sièges arrière. Limitez la charge de votre véhicule et minimisez la résistance aérodynamique (barres de toit, galerie porte-bagages, porte-vélos, remorque...). Préférez l’utilisation d’un coffre de toit. Retirez les barres de toit, la galerie porte-bagages, après utilisation.
Dès la fin de la saison hivernale, retirez les pneumatiques neige et remontez vos pneumatiques été.
Respectez les consignes
d’entretien
Vérifiez régulièrement et à froid la pression de gonflage de vos pneumatiques, en vous référant à l’étiquette située sur l’entrée de porte, côté conducteur. Effectuez cette vérification plus particulièrement : - avant un long déplacement, - à chaque changement de saison, - après un stationnement prolongé.
Au volant de votre véhicule neuf, ce n’est qu’après les 3 000 premiers kilomètres que vous constaterez une meilleure régularité de votre consommation moyenne de carburant.
Entretenez régulièrement votre véhicule (huile, filtre à huile, filtre à air...) et suivez le calendrier des opérations préconisées par le constructeur.
Au moment du remplissage du réservoir, n’insistez pas au-delà de la 3 ème coupure du pistolet, vous éviterez le débordement.

Système Hybride
42
Consommation de votre hybride sur l’écran
Consommation moyenne des 5 dernières minutes.
«60% Hybrid Use» correspond à 60% du temps de roulage avec l’apport du système hybride et 40% du temps avec le moteur Diesel seul (sans apport du système
hybride).
Système hybride actif, lorsque le parcours «2» est affiché, appuyez plus de deux secondes sur la commande pour remettre l’historique à zéro.
Remise à zéro de
l’historique
Pour plus d’informations sur l’ordinateur de bord, reportez-vous à la rubrique correspondante.

.Système Hybride43
Batterie haute tension 200 V
La batterie haute tension 200 V ne se recharge pas sur le secteur. De type Ni-MH (Nickel Métal Hydrures), elle est localisée sous le plancher de coffre à proximité du moteur électrique.
Charge La recharge se fera automatiquement en roulage . La récupération pourra être plus rapide lors des décélérations. Le niveau moyen de charge est de 4 à 5 barrettes, préservant ainsi une marge de récupération d’énergie en décélération ou en descente (énergie gratuite).
La batterie se charge lorsque le véhicule décélère, le moteur électrique devient alors générateur et transforme l’énergie cinétique en énergie électrique (sauf si le véhicule est à plus de 120 km/h). La batterie ne se recharge pas sur le secteur. La batterie peut aussi se charger automatiquement en cas de besoin à l’aide de l’alterno-démarreur (Stop & Start) du moteur diesel.
Cette récupération permet ainsi d’utiliser une énergie «gratuite». Le temps de chargement de la batterie est très rapide et continu. Une batterie déchargée (par exemple suite à un roulage ZEV ou une forte sollicitation) retrouvera rapidement un niveau de charge suffisant pour retrouver les pleines capacités d’utilisation des différents modes hybrides.
Pour préserver la durée de vie de la batterie, le niveau de charge ne descend jamais en dessous d’un seuil de 20% de charge, même si le niveau est affiché à 0 barrette après un roulage Z E V. En cas de batterie proche du maximum,
le niveau de décélération du véhicule au relâchement de l’accélérateur peut être réduit.

Système Hybride
44
Ce système ne fonctionne pas en continu, il adapte automatiquement la puissance de
ventilation selon les besoins de la batterie. On peut l’entendre fonctionner à l’arrière, même si le véhicule est arrêté après un roulage. En cas d’obstruction de cette aspiration, la batterie risque de surchauffer, s’endommager et cela peut entraîner une perte de per formance du système hybride.
Ventilation de la batterie haute tension
La batterie haute tension est équipée d’un système de refroidissement par air, composé d’une aspiration (située sous le siège arrière gauche) et d’un ventilateur (situé derrière la garniture de coffre gauche).
Haute tension
Les tensions utiles au fonctionnement du moteur électrique sont de l’ordre de 150 à 270 Volts. Veuillez respecter les étiquettes de mise en garde apposées sur le véhicule. Faites preuve de la plus grande prudence par rapport à la haute tension et les hautes températures des pièces traversées par le courant. Avant toute intervention, coupez le contact (voyant Ready éteint).
Des câbles haute tension cheminent sous le véhicule (bas de caisse) ; veillez à ne pas les endommager lors d’activités tout-terrain (comme le franchissement). Ne jamais toucher, démonter, retirer ou remplacer de pièces, câbles ou connecteurs
haute tension orange, même en cas d’accident.
Câbles haute tension Pour une bonne utilisation de la batterie haute tension, veuillez suivre ces recommandations : - ne pas obstruer l’aspiration avec des corps étrangers, sous peine de surchauffe de la batterie pouvant entraîner la perte de per formance du système hybride, - ne pas déverser de liquides, sous peine de provoquer un endommagement de la batterie.
Veillez à positionner les systèmes de levage (cric, pont, ...) aux emplacements prévus pour ne pas endommager les câbles.

.Système Hybride45

Précautions / avertissements sous-capots
L’alterno-démarreur de votre véhicule hybride est également alimenté en haute tension. Si le contact du véhicule n’était pas coupé, il risquerait de faire redémarrer le moteur de façon intempestive.
Veillez à couper le contact (voyant Readyéteint) avant toute ouverture du capot moteur.
La batterie haute tension ne doit être chargée en aucun cas par une source extérieure et doit être manipulée uniquement par un technicien après-vente. Elle risque d’occasionner des brûlures graves ainsi que des décharges électriques entraînant des blessures graves, voire mortelles. La batterie haute tension de type Ni-MH (Nickel Métal Hydrures) usagée doit être retraitée de façon appropriée via la filière après-vente, afin que le recyclage ne provoque aucun risque pour l’environnement.
Coupure d’urgence
Précautions batterie
En cas d’accident, un système de coupure bloque le courant haute tension et coupe la pompe à carburant, votre véhicule ne peut plus démarrer. Pour redémarrer le système hybride, consultez le réseau PEUGEOT.
Avant de procéder à toute intervention dans le compartiment moteur, veillez à couper le contact et à vérifier que le voyant Ready du tableau de bord est éteint, sous peine de blessures graves. Veillez également à couper le contact lors de l’apport en carburant afin d’éviter un redémarrage du moteur.

Système Hybride
46

Station ou tunnel de lavage
Certaines stations ou tunnels (véhicule transporté au moyen d’un tapis de convoyage) imposent que le frein de stationnement soit «desserré» pendant le lavage.
Stations ou tunnels de lavage dans lesquels le moteur Diesel doit être coupé.
Stations ou tunnels de lavage dans lesquels le moteur Diesel ne doit pas être coupé.
Système hybride actif, témoin Readyallumé, frein de stationnement desserré : - Mettez sélecteur de vitesses en position N (mode Auto ou Sport). - Appuyez sur sur la pédale de frein puis sur le bouton ECO OFF.
Si le moteur Diesel est coupé, il redémarre. Si le moteur Diesel est tournant, il est maintenu en fonctionnement sans limite de temps.
Système hybride actif, témoin Readyallumé, frein de stationnement desserré : - Mettez le sélecteur de vitesse en position N . - Coupez le moteur (appui sur START/STOP ou avec la clé pour véhicule sans Accès et Démarrage Mains Libres). Le frein de stationnement se serre automatiquement et le témoin Ready s’éteint au combiné. - Remettez le contact (appui sur START/STOP ou avec la clé en position intermédiaire) sans pied sur la pédale de frein. Le témoin Ready reste éteint. - Desserrez le frein de stationnement avec la commande manuelle sur la console centrale, en maintenant le pied sur le frein. - Coupez le contact (appui sur START/STOP sans le pied sur le frein, ou avec la clé) en vérifiant que le frein de stationnement reste bien desserré.

.Système Hybride47
Remorquage
Avant toute intervention, contact mis, appuyez sur la pédale de frein et placez le sélecteur de vitesses sur la position N puis coupez le système hybride. En cas de nécessité lié à un accès difficile, le véhicule peut être déplacé de quelques dizaines de mètres à une vitesse ne dépassant pas les 10 km/h.
Les roues avant ou arrière ne doivent pas être sur le sol, utilisez un plateau pour remorquer votre véhicule.
Utilisez les anneaux de remorquage uniquement pour dégager le véhicule ou pour le monter sur un plateau.

Contrôle de marche
48
Panneau regroupant les cadrans et les témoins d’indication de fonctionnement du véhicule.
Combinés
Cadrans
4. Compteur de vitesse du véhicule. Indique la vitesse instantanée du véhicule roulant (km/h ou mph). 5. Afficheur.6. Bouton de remise à zéro de l’affichage ou du réaffichage de l’indicateur d’entretien. Remet à zéro la fonction sélectionnée (compteur kilométrique journalier ou
indicateur d’entretien) ou réaffiche l’indicateur d’entretien.
1. Compteur de puissance disponible. Indique en pourcentage, la puissance disponible. Pour plus d’informations, reportez-vous au chapitre «Hybride». 2. Température du liquide de refroidissement. Indique la température du liquide de refroidissement du moteur (degré Celsius).
3. Niveau de carburant. Indique la quantité de carburant restant dans le réservoir.
Pour plus d’informations, reportez-vous à la rubrique correspondante au bouton ou à la fonction et à son affichage associé.
7. Rhéostat d’éclairage du combiné. Agit sur l’intensité de l’éclairage du poste de conduite, si les feux sont allumés. 8. Témoin Ready Indique que le véhicule est prêt à rouler.
