Peugeot 3008 Hybrid 4 2017 Instrukcja Obsługi (in Polish)

169
3008-2_pl_Chap05_securite_ed01-2016

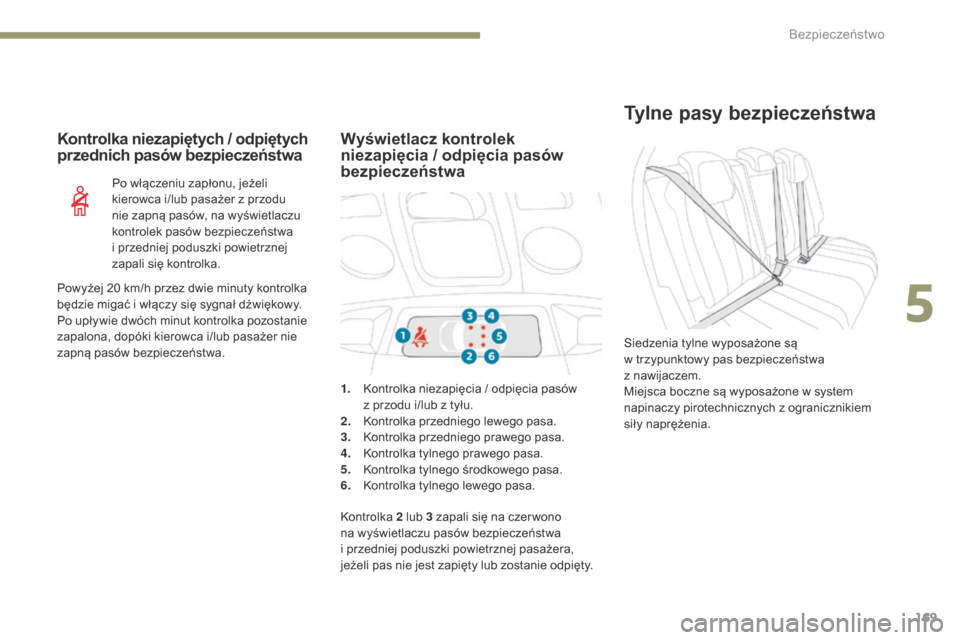

Tylne pasy bezpieczeństwa
Siedzenia tylne wyposażone są
w trzypunktowy pas bezpieczeństwa
z
nawijaczem.
Miejsca boczne są wyposażone w system
napinaczy pirotechnicznych z ogranicznikiem
siły naprężenia.
Kontrolka niezapiętych / odpiętych
przednich pasów bezpieczeństwa
Po włączeniu zapłonu, jeżeli
kierowca i/lub pasażer z przodu
nie zapną pasów, na wyświetlaczu
kontrolek pasów bezpieczeństwa
i
przedniej poduszki powietrznej
zapali się kontrolka.
1.
K

ontrolka niezapięcia / odpięcia pasów
z
przodu i/lub z tyłu.
2.
K

ontrolka przedniego lewego pasa.
3.
K

ontrolka przedniego prawego pasa.
4.
K

ontrolka tylnego prawego pasa.
5.
K

ontrolka tylnego środkowego pasa.
6.
K

ontrolka tylnego lewego pasa.
Wyświetlacz kontrolek
niezapięcia / odpięcia pasów
bezpieczeństwa
Kontrolka 2 lub 3 zapali się na czer wono
na wyświetlaczu pasów bezpieczeństwa
i
przedniej poduszki powietrznej pasażera,
jeżeli pas nie jest zapięty lub zostanie odpięty.
Powyżej 20 km/h przez dwie minuty kontrolka
będzie migać i włączy się sygnał dźwiękowy.
Po upływie dwóch minut kontrolka pozostanie
zapalona, dopóki kierowca i/lub pasażer nie
zapną pasów bezpieczeństwa.
5
Bezpieczeństwo

170
3008-2_pl_Chap05_securite_ed01-2016

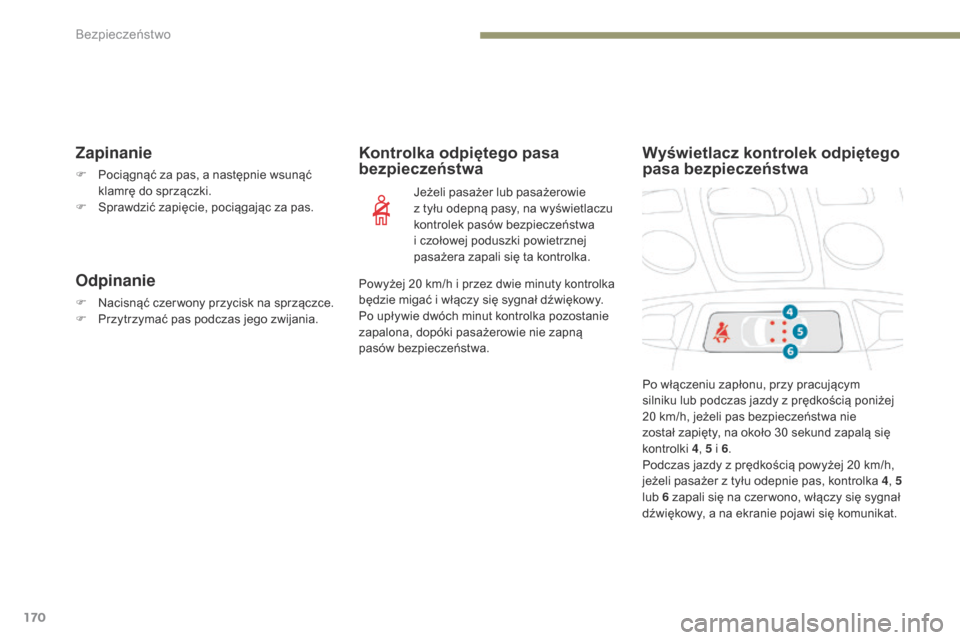

Zapinanie
F Pociągnąć za pas, a następnie wsunąć klamrę do sprzączki.
F

S
prawdzić zapięcie, pociągając za pas.
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas jego zwijania. Jeżeli pasażer lub pasażerowie
z
tyłu odepną pasy, na wyświetlaczu
kontrolek pasów bezpieczeństwa
i czołowej poduszki powietrznej
pasażera zapali się ta kontrolka.
Kontrolka odpiętego pasa
bezpieczeństwa Wyświetlacz kontrolek odpiętego
pasa bezpieczeństwa
Po włączeniu zapłonu, przy pracującym
silniku lub podczas jazdy z prędkością poniżej
20
km/h, jeżeli pas bezpieczeństwa nie
został zapięty, na około 30 sekund zapalą się
kontrolki 4, 5 i 6 .
Podczas jazdy z prędkością powyżej 20 km/h,
jeżeli pasażer z tyłu odepnie pas, kontrolka 4 , 5
lub 6 zapali się na czer wono, włączy się sygnał
dźwiękowy, a na ekranie pojawi się komunikat.
Powyżej 20 km/h i przez dwie minuty kontrolka
będzie migać i włączy się sygnał dźwiękowy.
Po upływie dwóch minut kontrolka pozostanie
zapalona, dopóki pasażerowie nie zapną
pasów bezpieczeństwa.
Bezpieczeństwo

171
3008-2_pl_Chap05_securite_ed01-2016
Przed rozpoczęciem podróży kierowca
powinien upewnić się, że pasażerowie
prawidłowo używają pasów bezpieczeństwa
oraz że pasy są dobrze zapięte.
Niezależnie od miejsca zajmowanego
w samochodzie należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w
przypadku krótkich przejazdów.
Nie należy obracać klamry, ponieważ może
to spowodować nieprawidłowe działanie
pasa.
Pasy bezpieczeństwa wyposażone są
w zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała. Chowanie pasa odbywa się
automatycznie, gdy nie jest już on używany.
Przed użyciem pasa i po jego użyciu należy
sprawdzić, czy jest on prawidłowo zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać
w
zagłębieniu ramienia.
Zwijacze wyposażone są w mechanizm
automatycznej blokady w momencie kolizji,
nagłego hamowania lub dachowania.
Można odblokować mechanizm, w tym celu
pociągnąć szybko za pas i puścić go, aby się
lekko zwinął.Zalecenia dotyczące
przewożenia dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12. roku życia
lub o wzroście poniżej 150 cm.
Nigdy nie używać jednego pasa
bezpieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje dotyczące
Fotelików dziecięcych znajdują się
w
odpowiedniej rubryce.
W przypadku zderzenia
W zależności od rodzaju i sił y uderzenia
mechanizm pirotechniczny może uruchomić
się wcześniej i niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu
napinaczy towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego zabudowanego
w systemie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić system pasów
bezpieczeństwa w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Rady
Aby pas bezpieczeństwa spełniał swoje
zadanie:
-
p
owinien być napięty jak najbliżej ciała,
-

n
ależy go wyciągać przed siebie
równomiernym ruchem, sprawdzać przy
tym, czy nie jest skręcony,
-

p
owinien być wykorzystywany tylko
przez jedną osobę,
-

n
ie może być przedziurawiony ani
poszarpany,
-

n
ie może być przerabiany, ponieważ
może to pogorszyć jego właściwości.
Ze względu na obowiązujące przepisy
bezpieczeństwa w celu wykonania dowolnej
operacji związanej z pasami bezpieczeństwa
pojazdu należy zwracać się do warsztatu
specjalistycznego posiadającego
kwalifikacje i właściwe wyposażenie, co jest
w stanie zapewnić ASO sieci PEUGEOT.
Okresowo, w szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z dodatkiem mydła lub środka
do czyszczenia materiału, dostępnego
w
sieci PEUGEOT.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i zwinięty.
5
Bezpieczeństwo

172
3008-2_pl_Chap05_securite_ed01-2016

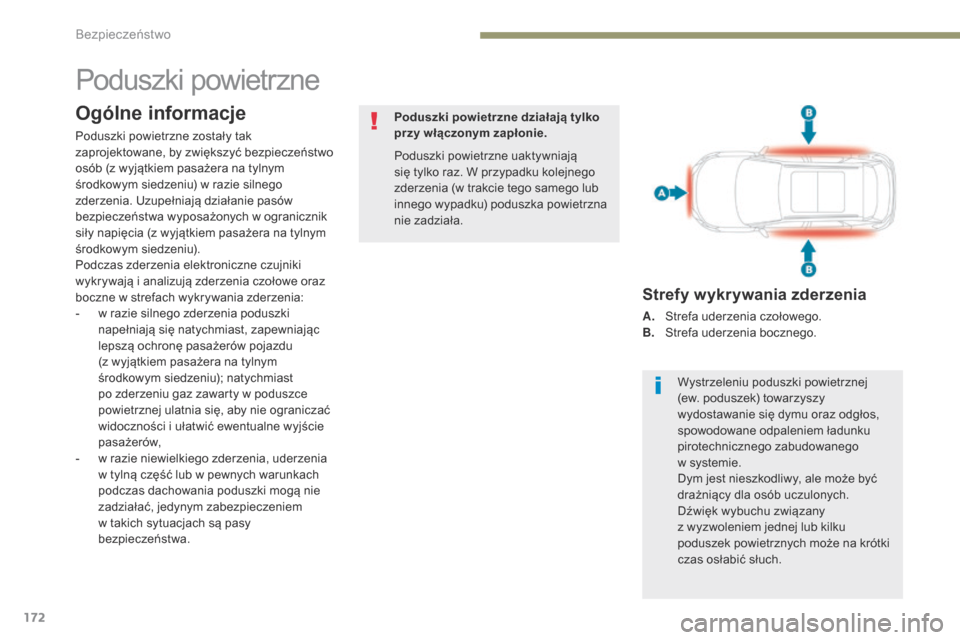

Poduszki powietrzne
Ogólne informacje
Poduszki powietrzne zostały tak
zaprojektowane, by zwiększyć bezpieczeństwo
osób (z wyjątkiem pasażera na tylnym
środkowym siedzeniu) w razie silnego
zderzenia. Uzupełniają działanie pasów
bezpieczeństwa wyposażonych w ogranicznik
siły napięcia (z wyjątkiem pasażera na tylnym
środkowym siedzeniu).
Podczas zderzenia elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w strefach wykrywania zderzenia:
-
w r
azie silnego zderzenia poduszki
napełniają się natychmiast, zapewniając
lepszą ochronę pasażerów pojazdu
(z wyjątkiem pasażera na tylnym
środkowym siedzeniu); natychmiast
po zderzeniu gaz zawarty w poduszce
powietrznej ulatnia się, aby nie ograniczać
widoczności i ułatwić ewentualne wyjście
pasażerów,
-

w r
azie niewielkiego zderzenia, uderzenia
w tylną część lub w pewnych warunkach
podczas dachowania poduszki mogą nie
zadziałać, jedynym zabezpieczeniem
w
takich sytuacjach są pasy
bezpieczeństwa.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S trefa uderzenia bocznego.
Poduszki powietrzne działają tylko
przy włączonym zapłonie.
Poduszki powietrzne uaktywniają
się tylko raz. W przypadku kolejnego
zderzenia (w trakcie tego samego lub
innego wypadku) poduszka powietrzna
nie zadziała.
Wystrzeleniu poduszki powietrznej
(ew. poduszek) towarzyszy
wydostawanie się dymu oraz odgłos,
spowodowane odpaleniem ładunku
pirotechnicznego zabudowanego
w
systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu związany
z
wyzwoleniem jednej lub kilku
poduszek powietrznych może na krótki
czas osłabić słuch.
Bezpieczeństwo

173
3008-2_pl_Chap05_securite_ed01-2016
Czołowe poduszki powietrzne
Wyzwalanie
Poduszki powietrzne wyzwalają się, o ile
przednia poduszka powietrzna pasażera nie
jest wyłączona, w razie silnego zderzenia
czołowego całą lub częścią przedniej strefy
samochodu A, zgodnie z osią wzdłużną
samochodu w płaszczyźnie poziomej oraz
w
kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między
klatką piersiową i głową osób na przednich
siedzeniach i kierownicą po stronie kierowcy
oraz deską rozdzielczą po stronie pasażera
w celu amortyzacji szarpnięcia do przodu.
W razie silnego czołowego zderzenia system
chroni kierowcę i pasażera na przednim fotelu,
ograniczając niebezpieczeństwo uszkodzenia
głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera – w desce
rozdzielczej powyżej przedniego schowka.
5
Bezpieczeństwo

174
3008-2_pl_Chap05_securite_ed01-2016

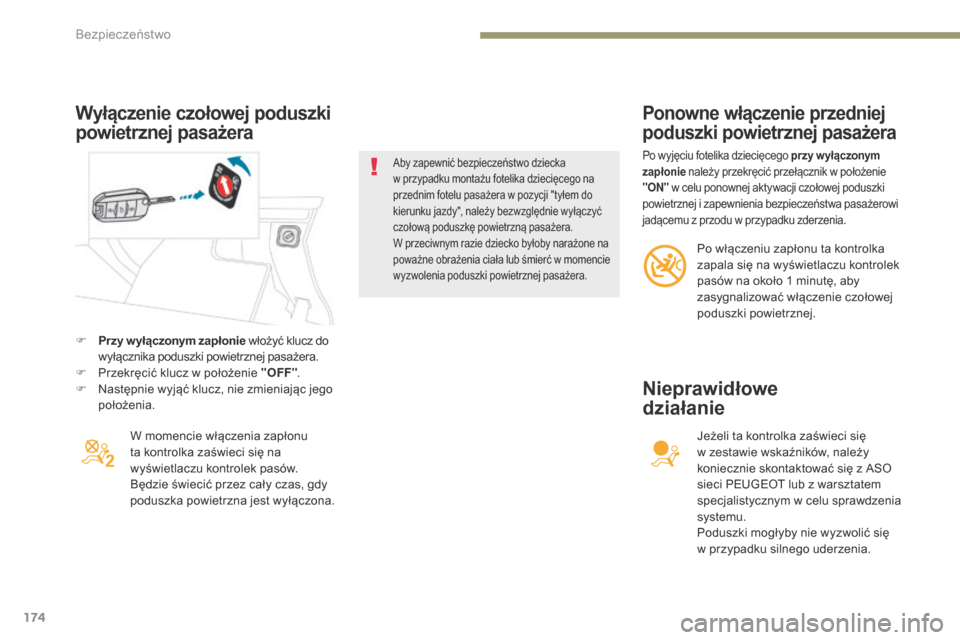

F Przy w yłączonym zapłonie włożyć klucz do wyłącznika poduszki powietrznej pasażera.
F

P
rzekręcić klucz w położenie "OFF" .
F

N
astępnie wyjąć klucz, nie zmieniając jego
położenia.
Ponowne włączenie przedniej
poduszki powietrznej pasażera
Po wyjęciu fotelika dziecięcego przy wyłączonym
zapłonie należy przekręcić przełącznik w położenie
"ON" w celu ponownej aktywacji czołowej poduszki
powietrznej i zapewnienia bezpieczeństwa pasażerowi
jadącemu z przodu w przypadku zderzenia.
W momencie włączenia zapłonu
ta kontrolka zaświeci się na
wyświetlaczu kontrolek pasów.
Będzie świecić przez cały czas, gdy
poduszka powietrzna jest wyłączona.
Aby zapewnić bezpieczeństwo dziecka
w przypadku montażu fotelika dziecięcego na
przednim fotelu pasażera w pozycji "tyłem do
kierunku jazdy", należy bezwzględnie wyłączyć
czołową poduszkę powietrzną pasażera.
W przeciwnym razie dziecko byłoby narażone na
poważne obrażenia ciała lub śmierć w momencie
wyzwolenia poduszki powietrznej pasażera.
Po włączeniu zapłonu ta kontrolka
zapala się na wyświetlaczu kontrolek
pasów na około 1 minutę, aby
zasygnalizować włączenie czołowej
poduszki powietrznej.
Jeżeli ta kontrolka zaświeci się
w zestawie wskaźników, należy
koniecznie skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym w celu sprawdzenia
systemu.
Poduszki mogłyby nie wyzwolić się
w przypadku silnego uderzenia.
Nieprawidłowe
działanie
Wyłączenie czołowej poduszki
powietrznej pasażera
Bezpieczeństwo

175
3008-2_pl_Chap05_securite_ed01-2016

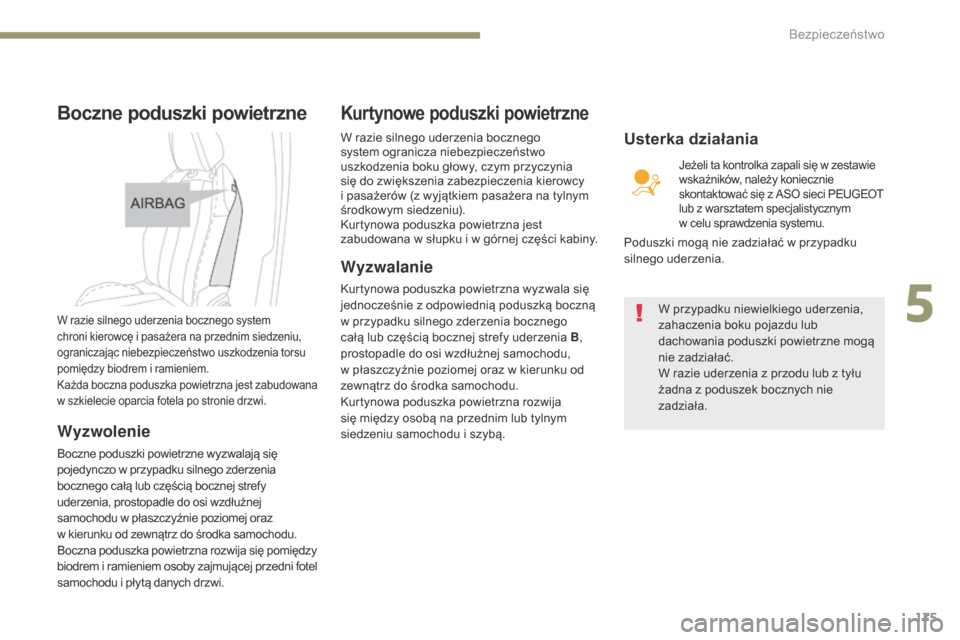

Boczne poduszki powietrzne
W razie silnego uderzenia bocznego system
chroni kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia torsu
pomiędzy biodrem i ramieniem.
Każda boczna poduszka powietrzna jest zabudowana
w szkielecie oparcia fotela po stronie drzwi.
Wyzwolenie
Boczne poduszki powietrzne wyzwalają się
pojedynczo w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz
w kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się pomiędzy
biodrem i ramieniem osoby zajmującej przedni fotel
samochodu i płytą danych drzwi.
Kurtynowe poduszki powietrzne
W razie silnego uderzenia bocznego
system ogranicza niebezpieczeństwo
uszkodzenia boku głowy, czym przyczynia
się do zwiększenia zabezpieczenia kierowcy
i pasażerów (z wyjątkiem pasażera na tylnym
środkowym siedzeniu).
Kurtynowa poduszka powietrzna jest
zabudowana w słupku i w górnej części kabiny.
Wyzwalanie
Kurtynowa poduszka powietrzna wyzwala się
jednocześnie z odpowiednią poduszką boczną
w przypadku silnego zderzenia bocznego
całą lub częścią bocznej strefy uderzenia B ,
prostopadle do osi wzdłużnej samochodu,
w
płaszczyźnie poziomej oraz w kierunku od
zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija
się między osobą na przednim lub tylnym
siedzeniu samochodu i szybą.
Usterka działania
Jeżeli ta kontrolka zapali się w zestawie
w skaźników, należy koniecznie
skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym
w
celu sprawdzenia systemu.
Poduszki mogą nie zadziałać w przypadku
silnego uderzenia. W przypadku niewielkiego uderzenia,
zahaczenia boku pojazdu lub
dachowania poduszki powietrzne mogą
nie zadziałać.
W razie uderzenia z przodu lub z
tyłu
żadna z poduszek bocznych nie
zadziała.
5
Bezpieczeństwo

176
3008-2_pl_Chap05_securite_ed01-2016

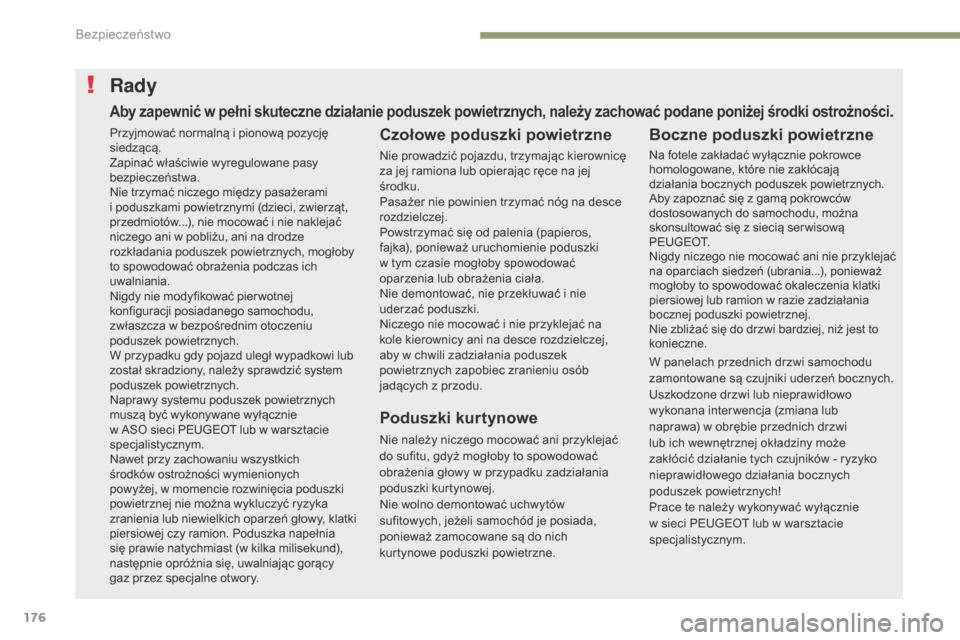

Rady
Czołowe poduszki powietrzne
Nie prowadzić pojazdu, trzymając kierownicę
za jej ramiona lub opierając ręce na jej
środku.
Pasażer nie powinien trzymać nóg na desce
rozdzielczej.
Powstrzymać się od palenia (papieros,
fajka), ponieważ uruchomienie poduszki
w tym czasie mogłoby spowodować
oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i nie
uderzać poduszki.
Niczego nie mocować i nie przyklejać na
kole kierownicy ani na desce rozdzielczej,
aby w chwili zadziałania poduszek
powietrznych zapobiec zranieniu osób
jadących z przodu.
Boczne poduszki powietrzne
Na fotele zakładać wyłącznie pokrowce
homologowane, które nie zakłócają
działania bocznych poduszek powietrznych.
Aby zapoznać się z gamą pokrowców
dostosowanych do samochodu, można
skonsultować się z siecią ser wisową
P E U G E O T.
Nigdy niczego nie mocować ani nie przyklejać
na oparciach siedzeń (ubrania...), ponieważ
mogłoby to spowodować okaleczenia klatki
piersiowej lub ramion w razie zadziałania
bocznej poduszki powietrznej.
Nie zbliżać się do drzwi bardziej, niż jest to
konieczne.
Poduszki kurtynowe
Nie należy niczego mocować ani przyklejać
do sufitu, gdyż mogłoby to spowodować
obrażenia głowy w przypadku zadziałania
poduszki kurtynowej.
Nie wolno demontować uchwytów
sufitowych, jeżeli samochód je posiada,
ponieważ zamocowane są do nich
kurtynowe poduszki powietrzne.
Przyjmować normalną i pionową pozycję
siedzącą.
Zapinać właściwie wyregulowane pasy
bezpieczeństwa.
Nie trzymać niczego między pasażerami
i

poduszkami powietrznymi (dzieci, zwierząt,
przedmiotów...), nie mocować i

nie naklejać
niczego ani w pobliżu, ani na drodze
rozkładania poduszek powietrznych, mogłoby
to spowodować obrażenia podczas ich
uwalniania.
Nigdy nie modyfikować pier wotnej
konfiguracji posiadanego samochodu,
zwłaszcza w bezpośrednim otoczeniu
poduszek powietrznych.
W przypadku gdy pojazd uległ wypadkowi lub
został skradziony, należy sprawdzić system
poduszek powietrznych.
Naprawy systemu poduszek powietrznych
muszą być wykonywane wyłącznie
w

ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Nawet przy zachowaniu wszystkich
środków ostrożności wymienionych
powyżej, w

momencie rozwinięcia poduszki
powietrznej nie można wykluczyć ryzyka
zranienia lub niewielkich oparzeń głowy, klatki
piersiowej czy ramion. Poduszka napełnia
się prawie natychmiast (w kilka milisekund),
następnie opróżnia się, uwalniając gorący
gaz przez specjalne otwory.
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy zachować podane poniżej środki ostrożności.
W panelach przednich drzwi samochodu
zamontowane są czujniki uderzeń bocznych.
Uszkodzone drzwi lub nieprawidłowo
wykonana inter wencja (zmiana lub
naprawa) w obrębie przednich drzwi
lub ich wewnętrznej okładziny może
zakłócić działanie tych czujników - ryzyko
nieprawidłowego działania bocznych
poduszek powietrznych!
Prace te należy wykonywać wyłącznie
w sieci PEUGEOT lub w warsztacie
specjalistycznym.
Bezpieczeństwo

177
3008-2_pl_Chap05_securite_ed01-2016

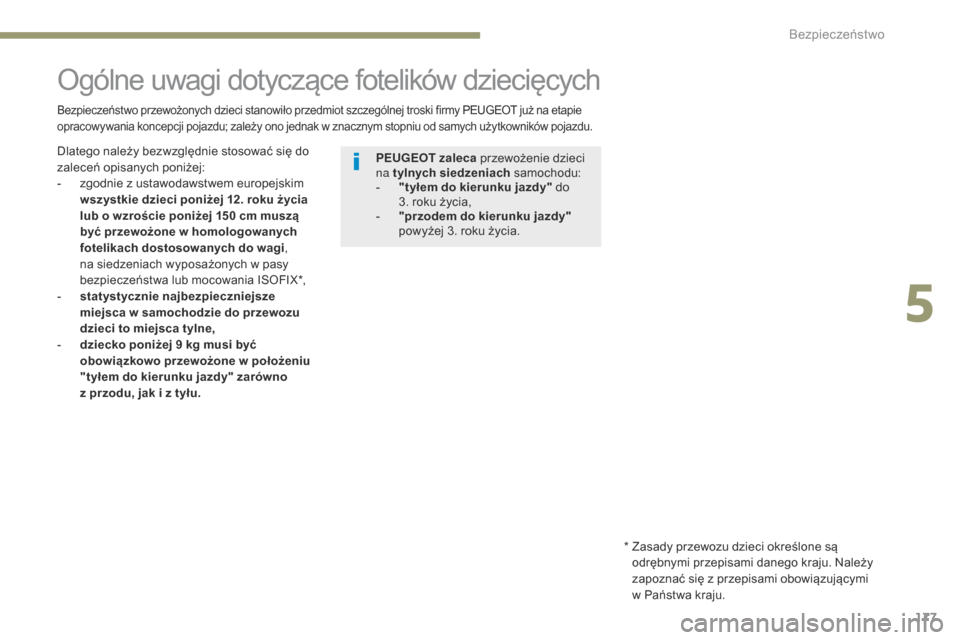

Ogólne uwagi dotyczące fotelików dziecięcych
Bezpieczeństwo przewożonych dzieci stanowiło przedmiot szczególnej troski firmy PEUGEOT już na etapie
opracowywania koncepcji pojazdu; zależy ono jednak w znacznym stopniu od samych użytkowników pojazdu.
* Zasady przewozu dzieci określone są odrębnymi przepisami danego kraju. Należy
zapoznać się z przepisami obowiązującymi
w Państwa kraju.
Dlatego należy bezwzględnie stosować się do
zaleceń opisanych poniżej:
-

z

godnie z ustawodawstwem europejskim
wszystkie dzieci poniżej 12. roku życia
lub o wzroście poniżej 150 cm muszą
być przewożone w homologowanych
fotelikach dostosowanych do wagi ,
na siedzeniach wyposażonych w pasy
bezpieczeństwa lub mocowania ISOFIX*,
-

s

tatystycznie najbezpieczniejsze
miejsca w samochodzie do przewozu
dzieci to miejsca tylne,
-

d

ziecko poniżej 9 kg musi być
obowiązkowo przewożone w położeniu
"tyłem do kierunku jazdy" zarówno
z

przodu, jak i z tyłu. PEUGEOT
zaleca przewożenie dzieci
na tylnych siedzeniach samochodu:
-

"

tyłem do kierunku jazdy" do
3. roku życia,
-

"

przodem do kierunku jazdy"
powyżej 3. roku życia.
5
Bezpieczeństwo

178
3008-2_pl_Chap05_securite_ed01-2016

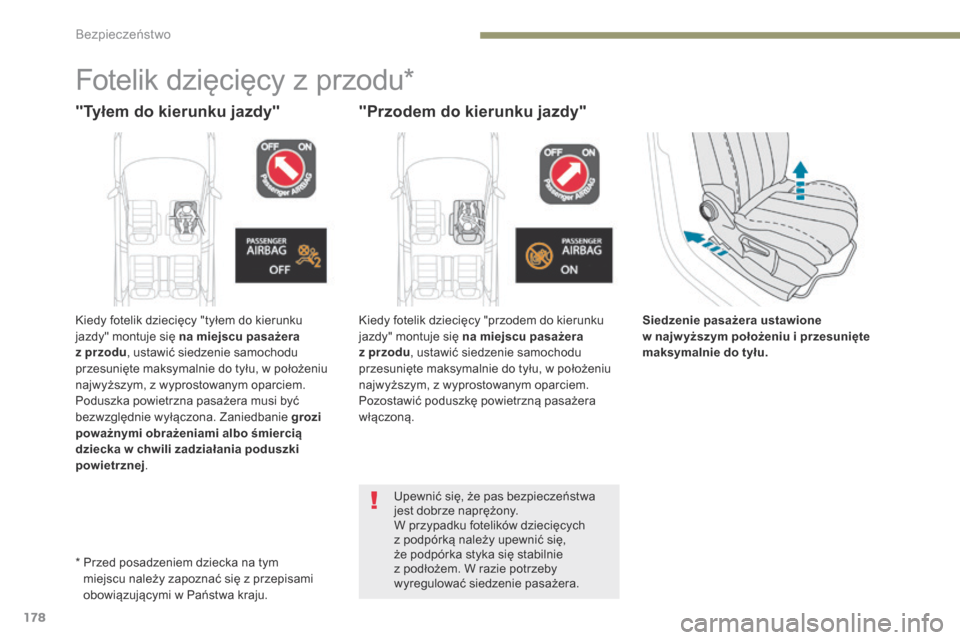

Siedzenie pasażera ustawione
w najw yższym położeniu i przesunięte
maksymalnie do tyłu.
Fotelik dzięcięcy z przodu*
"Tyłem do kierunku jazdy" "Przodem do kierunku jazdy"
* Przed posadzeniem dziecka na tym miejscu należy zapoznać się z przepisami
obowiązującymi w Państwa kraju. Upewnić się, że pas bezpieczeństwa
jest dobrze naprężony.
W przypadku fotelików dziecięcych
z podpórką należy upewnić się,
że podpórka styka się stabilnie
z podłożem. W razie potrzeby
wyregulować siedzenie pasażera.
Kiedy fotelik dziecięcy "tyłem do kierunku
jazdy" montuje się na miejscu pasażera
z przodu
, ustawić siedzenie samochodu
przesunięte maksymalnie do tyłu, w położeniu
najwyższym, z wyprostowanym oparciem.
Poduszka powietrzna pasażera musi być
bezwzględnie wyłączona. Zaniedbanie grozi
poważnymi obrażeniami albo śmiercią
dziecka w chwili zadziałania poduszki
powietrznej . Kiedy fotelik dziecięcy "przodem do kierunku
jazdy" montuje się na miejscu pasażera
z przodu
, ustawić siedzenie samochodu
przesunięte maksymalnie do tyłu, w położeniu
najwyższym, z wyprostowanym oparciem.
Pozostawić poduszkę powietrzną pasażera
włączoną.
Bezpieczeństwo
