Peugeot 3008 Hybrid 4 2017 Vodič za korisnike (in Croatian)

139
3008-2_hr_Chap03_ergonomie-et-confort_ed01-2016

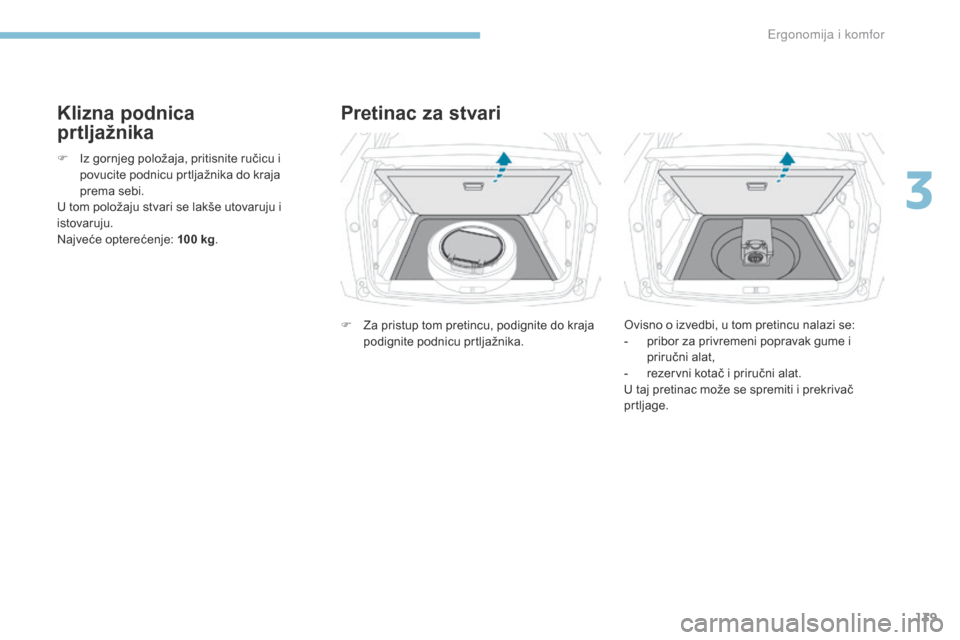

Klizna podnica
prtljažnika
F Iz gornjeg položaja, pritisnite ručicu i povucite podnicu prtljažnika do kraja
prema sebi.
U tom položaju stvari se lakše utovaruju i
istovaruju.
Najveće opterećenje: 100 kg .
Pretinac za stvari
F Za pristup tom pretincu, podignite do kraja
podignite podnicu prtljažnika. Ovisno o izvedbi, u tom pretincu nalazi se:
-
p ribor za privremeni popravak gume i
priručni alat,
-

r
ezervni kotač i priručni alat.
U taj pretinac može se spremiti i prekrivač
prtljage.
3
E

140
3008-2_hr_Chap03_ergonomie-et-confort_ed01-2016

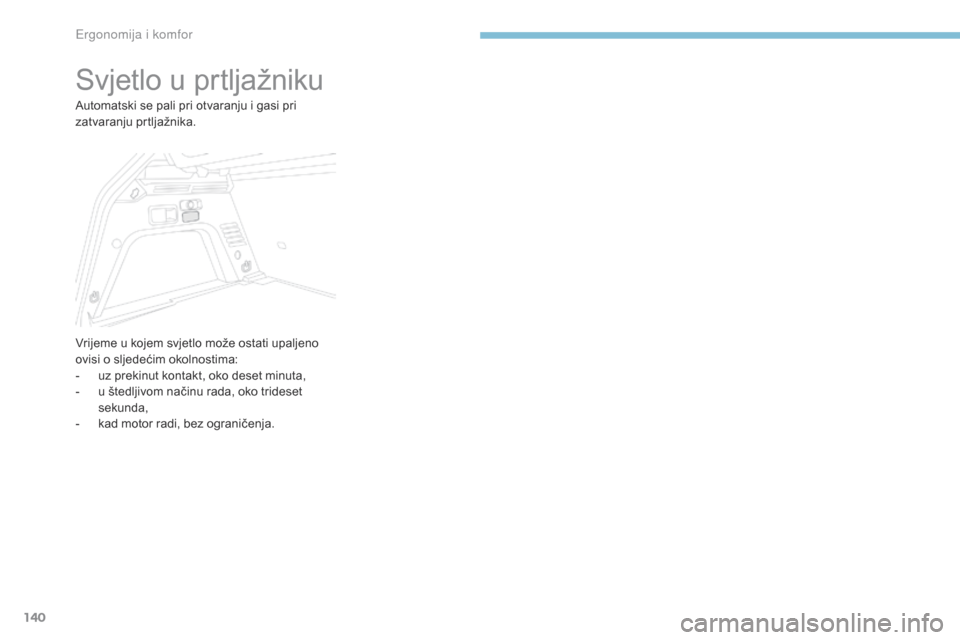

Svjetlo u prtljažniku
Automatski se pali pri otvaranju i gasi pri
zatvaranju prtljažnika.
Vrijeme u kojem svjetlo može ostati upaljeno
ovisi o sljedećim okolnostima:
-
u
z prekinut kontakt, oko deset minuta,
-

u š
tedljivom načinu rada, oko trideset
sekunda,
-

k
ad motor radi, bez ograničenja.
E

141
3008-2_hr_Chap04_eclairage-et-visibilite_ed01-2016

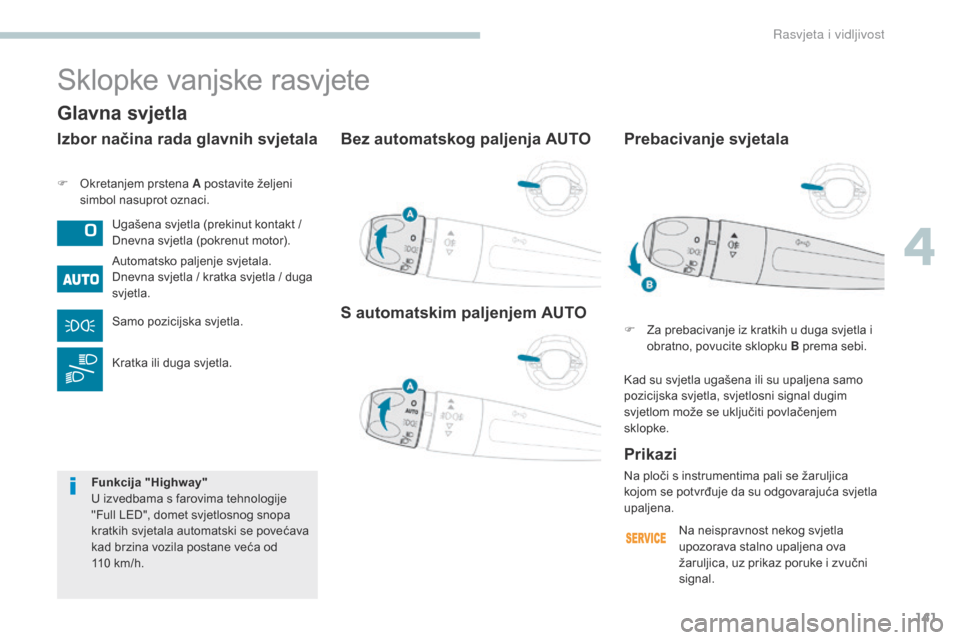

Bez automatskog paljenja AUTO
S automatskim paljenjem AUTO
F Okretanjem prstena A postavite željeni simbol nasuprot oznaci.
Sklopke vanjske rasvjete
Ugašena svjetla (prekinut kontakt /
Dnevna svjetla (pokrenut motor).
Automatsko paljenje svjetala.
Dnevna svjetla / kratka svjetla / duga
svjetla.
Samo pozicijska svjetla.
Kratka ili duga svjetla.
Prikazi
Izbor načina rada glavnih svjetala
Na ploči s instrumentima pali se žaruljica
kojom se potvrđuje da su odgovarajuća svjetla
upaljena.
Prebacivanje svjetala
F Za prebacivanje iz kratkih u duga svjetla i
obratno, povucite sklopku B prema sebi.
Kad su svjetla ugašena ili su upaljena samo
pozicijska svjetla, svjetlosni signal dugim
svjetlom može se uključiti povlačenjem
sklopke.
Glavna svjetla
Funkcija "Highway"
U izvedbama s farovima tehnologije
"Full LED", domet svjetlosnog snopa
kratkih svjetala automatski se povećava
kad brzina vozila postane veća od
110
km/h. Na neispravnost nekog svjetla
upozorava stalno upaljena ova
žaruljica, uz prikaz poruke i zvučni
signal.
4
Rasvjeta i vidljivost

142
3008-2_hr_Chap04_eclairage-et-visibilite_ed01-2016

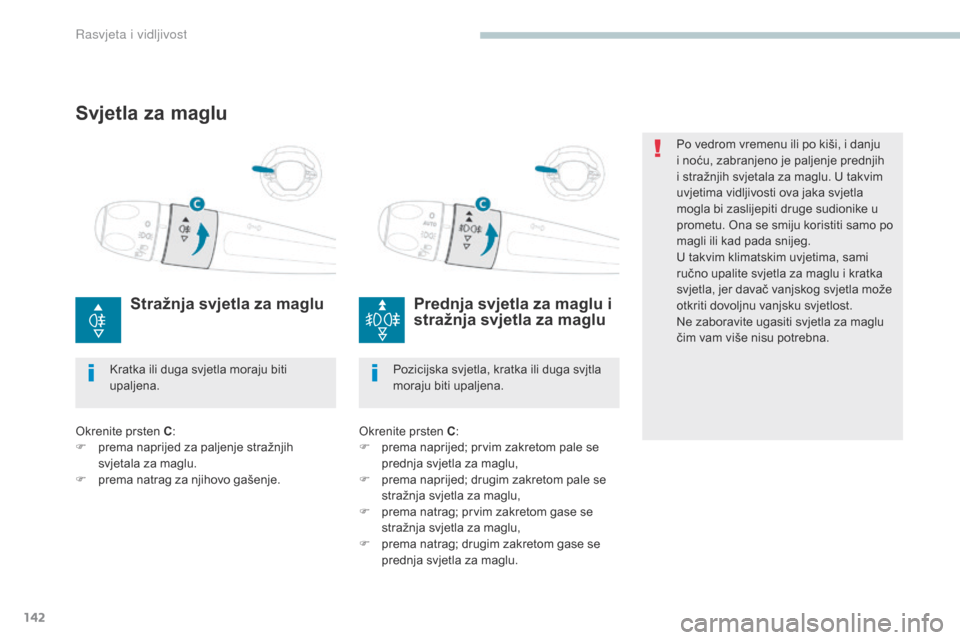

Po vedrom vremenu ili po kiši, i danju
i noću, zabranjeno je paljenje prednjih
i stražnjih svjetala za maglu. U takvim
uvjetima vidljivosti ova jaka svjetla
mogla bi zaslijepiti druge sudionike u
prometu. Ona se smiju koristiti samo po
magli ili kad pada snijeg.
U takvim klimatskim uvjetima, sami
ručno upalite svjetla za maglu i kratka
svjetla, jer davač vanjskog svjetla može
otkriti dovoljnu vanjsku svjetlost.
Ne zaboravite ugasiti svjetla za maglu
čim vam više nisu potrebna.
Svjetla za maglu
Stražnja svjetla za maglu
Pozicijska svjetla, kratka ili duga svjtla
moraju biti upaljena.
Prednja svjetla za maglu i
stražnja svjetla za maglu
Kratka ili duga svjetla moraju biti
upaljena.
Okrenite prsten C :
F

p

rema naprijed za paljenje stražnjih
svjetala za maglu.
F

p

rema natrag za njihovo gašenje. Okrenite prsten C
:
F

p
rema naprijed; prvim zakretom pale se
prednja svjetla za maglu,
F

p
rema naprijed; drugim zakretom pale se
stražnja svjetla za maglu,
F

p
rema natrag; prvim zakretom gase se
stražnja svjetla za maglu,
F

p
rema natrag; drugim zakretom gase se
prednja svjetla za maglu.
R

143
3008-2_hr_Chap04_eclairage-et-visibilite_ed01-2016

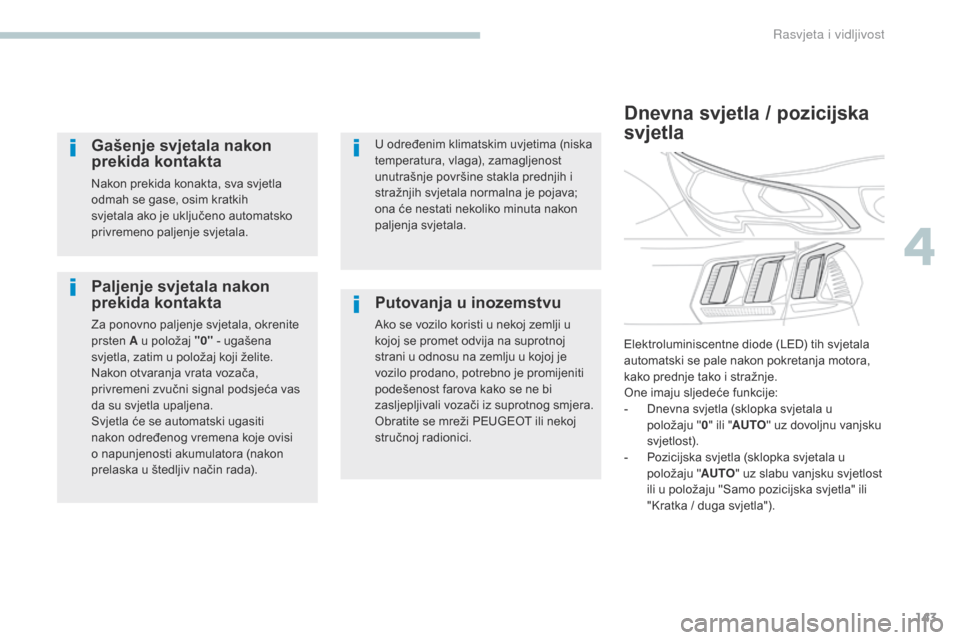

Paljenje svjetala nakon
prekida kontakta
Za ponovno paljenje svjetala, okrenite
prsten A u položaj "0" - ugašena
svjetla, zatim u položaj koji želite.
Nakon otvaranja vrata vozača,
privremeni zvučni signal podsjeća vas
da su svjetla upaljena.
Svjetla će se automatski ugasiti
nakon određenog vremena koje ovisi
o napunjenosti akumulatora (nakon
prelaska u štedljiv način rada).
Dnevna svjetla / pozicijska
svjetla
Elektroluminiscentne diode (LED) tih svjetala
automatski se pale nakon pokretanja motora,
kako prednje tako i stražnje.
One imaju sljedeće funkcije:
-

D
nevna svjetla (sklopka svjetala u
položaju " 0" ili " AUTO " uz dovoljnu vanjsku
svjetlost).
-

P
ozicijska svjetla (sklopka svjetala u
položaju " AUTO" uz slabu vanjsku svjetlost
ili u položaju "Samo pozicijska svjetla" ili
"Kratka / duga svjetla").
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i
stražnjih svjetala normalna je pojava;
ona će nestati nekoliko minuta nakon
paljenja svjetala.
Putovanja u inozemstvu
Ako se vozilo koristi u nekoj zemlji u
kojoj se promet odvija na suprotnoj
strani u odnosu na zemlju u kojoj je
vozilo prodano, potrebno je promijeniti
podešenost farova kako se ne bi
zasljepljivali vozači iz suprotnog smjera.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Gašenje svjetala nakon
prekida kontakta
Nakon prekida konakta, sva svjetla
odmah se gase, osim kratkih
svjetala ako je uključeno automatsko
privremeno paljenje svjetala.
4
Rasvjeta i vidljivost

144
3008-2_hr_Chap04_eclairage-et-visibilite_ed01-2016

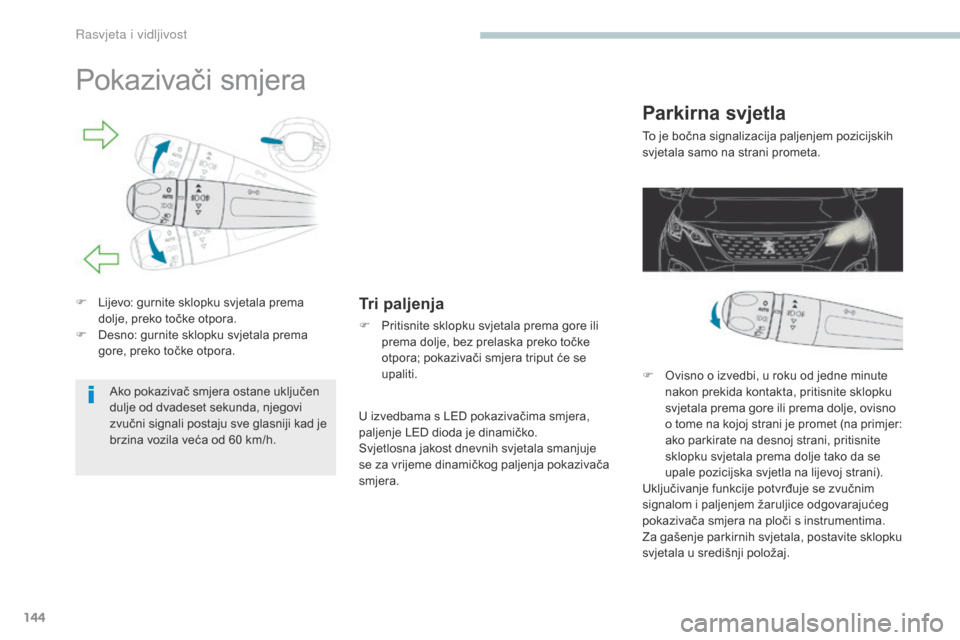

Pokazivači smjera
F Lijevo: gurnite sklopku svjetala prema dolje, preko točke otpora.
F

D
esno: gurnite sklopku svjetala prema
gore, preko točke otpora.Tri paljenja
F Pritisnite sklopku svjetala prema gore ili prema dolje, bez prelaska preko točke
otpora; pokazivači smjera triput će se
upaliti.
Ako pokazivač smjera ostane uključen
dulje od dvadeset sekunda, njegovi
zvučni signali postaju sve glasniji kad je
brzina vozila veća od 60 km/h. U izvedbama s LED pokazivačima smjera,
paljenje LED dioda je dinamičko.
Svjetlosna jakost dnevnih svjetala smanjuje
se za vrijeme dinamičkog paljenja pokazivača
smjera.
Parkirna svjetla
To je bočna signalizacija paljenjem pozicijskih
svjetala samo na strani prometa.
F

O
visno o izvedbi, u roku od jedne minute
nakon prekida kontakta, pritisnite sklopku
svjetala prema gore ili prema dolje, ovisno
o tome na kojoj strani je promet (na primjer:
ako parkirate na desnoj strani, pritisnite
sklopku svjetala prema dolje tako da se
upale pozicijska svjetla na lijevoj strani).
Uključivanje funkcije potvrđuje se zvučnim
signalom i paljenjem žaruljice odgovarajućeg
pokazivača smjera na ploči s instrumentima.
Za gašenje parkirnih svjetala, postavite sklopku
svjetala u središnji položaj.
R

145
3008-2_hr_Chap04_eclairage-et-visibilite_ed01-2016
Podešavanje visine farova
Automatsko podešavanje
farova tehnologije "Full
LED"
Taj sustav automatski ispravlja visinu
svjetlosnog snopa farova, ovisno o
opterećenosti vozila, kako se ne bi zasljepljivali
ostali sudionici u prometu.Ne dirajte farove tehnologije "Full LED" -

opasnost od strujnog udara.
Dajte provjeriti sustav u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Osnovni položaj farova je "0" .
Ručno podešavanje
halogenih farova
Kako ne biste ometali ostale sudionike u
prometu, visina svjetlosnog snopa farova s
halogenim žaruljama mora biti prilagođena
opterećenju vozila.
0

V
ozač ili vozač + suvozač.
-

V
ozač + suvozač + putnici na stražnjim
mjestima.
1

5 o
soba.
-

5 o
soba + teret u prtljažniku.
2

V
ozač + teret u prtljažniku. U slučaju neispravnosti, na ploči s
instrumentima pali se ova žaruljica,
uz poruku i zvučni signal.
Sustav tada postavlja farove u najniži položaj.
4
Rasvjeta i vidljivost

146
3008-2_hr_Chap04_eclairage-et-visibilite_ed01-2016
Automatsko privremeno
paljenje svjetala
Ako je funkcija "Automatskog paljenja svjetala"
uključena, u slučaju slabe vanjske svjetlosti,
pozicijska svjetla, kratka svjetla i spot svjetla u
retrovizorima automatski se pale nakon prekida
kontakta.
Trajanje privremenog paljenja svjetala i
uključenost odnosno isključenost te funkcije
određuje se u izborniku parametara vozila na
ekranu.
Automatsko paljenje svjetala
Ako davač vanjskog svjetla otkrije slabu vanjsku svjetlost, svjetla registarskih pločica, pozicijska
svjetla i kratka svjetla pale se automatski, bez naloga vozača. Ona se mogu upaliti i u slučaju
otkrivanja kiše, a pritom se automatski uključuju i brisači vjetrobrana.
Svjetla se automatski i gase čim vanjska svjetlost postane dovoljna ili nakon isključivanja brisača.
Uključivanje
F Okrenite prsten u položaj "AUTO".
Uključivanje funkcije potvrđuje se porukom.
Neispravnost u radu
U slučaju neispravnosti davača
vanjske svjetlosti, svjetla se pale,
na ploči s instrumentima pali se ova
žaruljica, uz zvučni signal i/ili se
prikazuje poruka.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Ne prekrivajte davač vanjske svjetlosti,
povezan s davačem kiše, smješten u
središnjem gornjem dijelu vjetrobrana,
iza unutrašnjeg retrovizora; pripadajuće
funkcije više ne bi primale podatke.
Isključivanje
F Okrenite prsten u neki drugi položaj.
Isključivanje funkcije potvrđuje se porukom. Po magli ili ako pada snijeg, davač
vanjske svjetlosti može otkrivati
dovoljno svjetlosti, pa se svjetla neće
automatski upaliti.
Rasvjeta i vidljivost

147
3008-2_hr_Chap04_eclairage-et-visibilite_ed01-2016
Ručno privremeno paljenje
svjetala
Nakon prekida kontakta, kratka svjetla mogu
ostati privremeno upaljena, radi lakšeg izlaska
i udaljavanja od vozila na slabije osvijetljenom
mjestu.
Paljenje
F Prekinite kontakt i povucite sklopku svjetala, kao za uključivanje svjetlosnog
signala.
F

F
unkcija se isključuje ponovnim
povlačenjem sklopke.
Gašenje
U izvedbama bez "automatskog paljenja
svjetala, privremeno upaljena svjetla
automatski se gase nakon 30 sekunda.
U izvedbama s "automatskim paljenjem
svjetala", trajanje ručnog privremenog paljenja
svjetala jednako je onom određenom za
automatsko privremeno paljenje svjetala.
Automatsko paljenje
svjetala za lakši ulazak
Ako je uključena funkcija "Automatskog paljenja
svjetala", pozicijska svjetla, kratka svjetla i
spot svjetla u retrovizorima automatski se pale
prilikom otključavanja vozila ako je vanjska
svjetlost slaba.
Trajanje privremenog paljenja svjetala i
uključenost paljenja svjetala za lakši ulazak
određuju se u izborniku parametara vozila na
ekranu.
4
R

148
3008-2_hr_Chap04_eclairage-et-visibilite_ed01-2016
Spot svjetla u vanjskim
retrovizorima
Paljenje
Neovisno o položaju sklopke prednjeg stropnog
svjetla, ona se pale i u trenutku uključivanja
paljenja svjetala za lakši pristup i funkcije
privremenog paljenja svjetala. -
n
akon otključavanja vozila,
-
n
akon otvaranja nekih vrata,
-
p
rilikom pronalaženja vozila na parkiralištu
pritiskom na tipku na daljinskom upravljaču. Kad je sklopka prednjeg
stropnog svjetla u ovom položaju,
spot svjetla pale se automatski:
Ta svjetla olakšavaju približavanje vozilu, jer
osvjetljavaju:
-

p

rostor ispred vrata vozača i suvozača,
-

p

rostor ispred retrovizora i iza prednjih
vrata.
Daljinsko paljenje svjetala
Ova funkcija je dostupna ovisno o izvedbi.
F
K
ratko pritisnite ovu tipku na
daljinskom upravljaču.
Svjetla se odmah gase drugim pritiskom prije
isteka vremena paljenja svjetala. Pozicijska svjetla, kratka svjetla, svjetla
registarske pločice i spot svjetla u vanjskim
retrovizorima pale se na 30 sekunda.
Gašenje
Gase se automatski nakon 30 sekunda.
R
