Peugeot 3008 Hybrid 4 2017 Εγχειρίδιο χρήσης (in Greek)

319
3008-2_el_Chap08_en cas-de-panne_ed01-2016

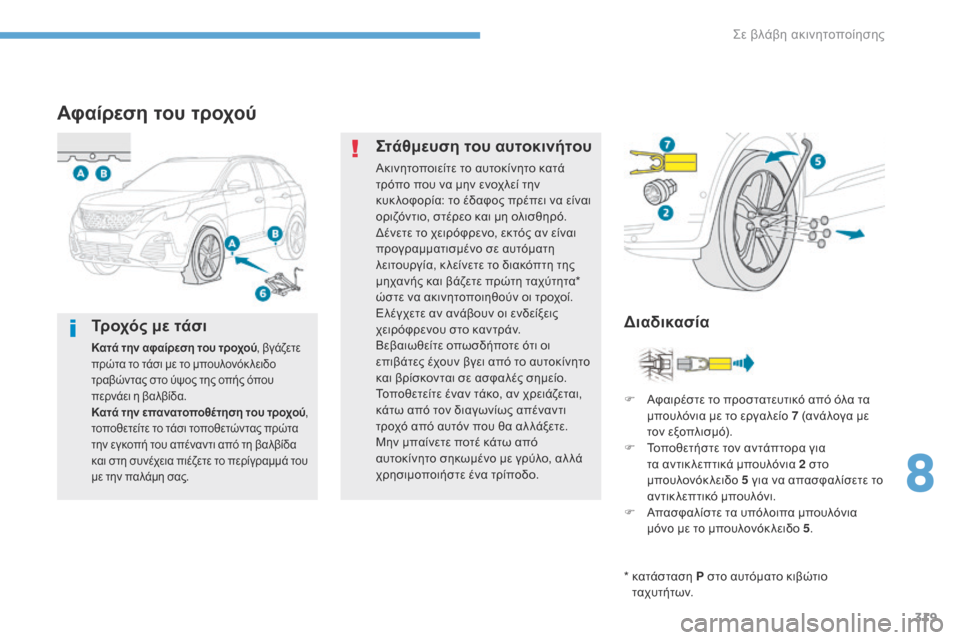

Αφαίρεση του τροχού
* κατάσταση P στο αυτόματο κιβώτιο τ α χ υ τ ή τ ω ν.
Διαδικασία
Στάθμευση του αυτοκινήτου
Ακινητοποιείτε το αυτοκίνητο κατά
τρόπο που να μην ενοχλεί την
κυκ λοφορία: το έδαφος πρέπει να είναι
οριζόντιο, στέρεο και μη ολισθηρό.
Δένετε το χειρόφρενο, εκτός αν είναι
προγραμματισμένο σε αυτόματη
λειτουργία, κ λείνετε το διακόπτη της
μηχανής και βάζετε πρώτη ταχύτητα*
ώστε να ακινητοποιηθούν οι τροχοί.
Ελέγχετε αν ανάβουν οι ενδείξεις
χειρόφρενου στο καντράν.
Βεβαιωθείτε οπωσδήποτε ότι οι
επιβάτες έχουν βγει από το αυτοκίνητο
και βρίσκονται σε ασφαλές σημείο.
Τοποθετείτε έναν τάκο, αν χρειάζεται,
κάτω από τον διαγωνίως απέναντι
τροχό από αυτόν που θα αλ λάξετε.
Μην μπαίνετε ποτέ κάτω από
αυτοκίνητο σηκωμένο με γρύλο, αλ λά
χρησιμοποιήστε ένα τρίποδο.
F

Α
φαιρέστε το προστατευτικό από όλα τα
μπουλόνια με το εργαλείο 7 (ανάλογα με
τον εξοπλισμό).
F

Τ
οποθετήστε τον αντάπτορα για
τα αντικ λεπτικά μπουλόνια 2 στο
μπουλονόκλειδο 5 για να απασφαλίσετε το
αντικ λεπτικό μπουλόνι.
F

Α
πασφαλίστε τα υπόλοιπα μπουλόνια
μόνο με το μπουλονόκ λειδο 5.
Τροχός με τάσι
Κατά την αφαίρεση του τροχού , βγάζετε
πρώτα το τάσι με το μπουλονόκ λειδο
τραβώντας στο ύψος της οπής όπου
περνάει η βαλβίδα.
Κατά την επανατοποθέτηση του τροχού ,
τοποθετείτε το τάσι τοποθετώντας πρώτα
την εγκοπή του απέναντι από τη βαλβίδα
και στη συνέχεια πιέζετε το περίγραμμά του
με την παλάμη σας.
8
Σε βλάβη ακινητοποίησης

320
3008-2_el_Chap08_en cas-de-panne_ed01-2016

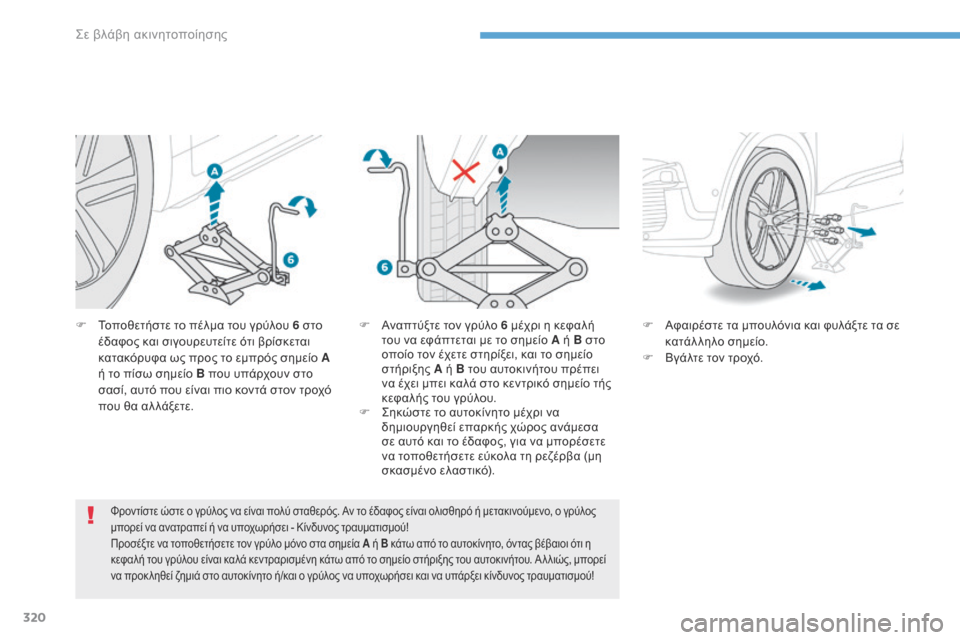

F Τοποθετήστε το πέλμα του γρύλου 6 στο έδαφος και σιγουρευτείτε ότι βρίσκεται
κατακόρυφα ως προς το εμπρός σημείο
A
ή το πίσω σημείο B που υπάρχουν στο
σασί, αυτό που είναι πιο κοντά στον τροχό
που θα αλ λάξετε.
Φροντίστε ώστε ο γρύλος να είναι πολύ σταθερός. Αν το έδαφος είναι ολισθηρό ή μετακινούμενο, ο γρύλος
μπορεί να ανατραπεί ή να υποχωρήσει - Κίνδυνος τραυματισμού!
Προσέξτε να τοποθετήσετε τον γρύλο μόνο στα σημεία A ή B κάτω από το αυτοκίνητο, όντας βέβαιοι ότι η
κεφαλή του γρύλου είναι καλά κεντραρισμένη κάτω από το σημείο στήριξης του αυτοκινήτου. Α λ λιώς, μπορεί
να προκ ληθεί ζημιά στο αυτοκίνητο ή/και ο γρύλος να υποχωρήσει και να υπάρξει κίνδυνος τραυματισμού!
F Αφαιρέστε τα μπουλόνια και φυλάξτε τα σε κατάλληλο σημείο.
F

Β
γάλτε τον τροχό.
F
Α
ναπτύξτε τον γρύλο 6 μέχρι η κεφαλή
του να εφάπτεται με το σημείο A ή B στο
οποίο τον έχετε στηρίξει, και το σημείο
στήριξης
A

ή B του αυτοκινήτου πρέπει
να έχει μπει καλά στο κεντρικό σημείο τής
κεφαλής του γρύλου.
F

Σ

ηκώστε το αυτοκίνητο μέχρι να
δημιουργηθεί επαρκής χώρος ανάμεσα
σε αυτό και το έδαφος, για να μπορέσετε
να τοποθετήσετε εύκολα τη ρεζέρβα (μη
σκασμένο ελαστικό).
Σε βλάβη ακινητοποίησης

321
3008-2_el_Chap08_en cas-de-panne_ed01-2016
Διαδικασία
F Τοποθετήστε τον τροχό στην πλήμνη.
F Β ιδώστε τα μπουλόνια με το χέρι μέχρι
τέρμα.
F

Σ
φίξτε αρχικά το αντικ λεπτικό μπουλόνι
με το μπουλονόκ λειδο 5 στο οποίο
έχετε τοποθετήσει τον αντάπτορα για τα
αντικ λεπτικά μπουλόνια 2 .
F

Σ
φίξτε αρχικά τα υπόλοιπα μπουλόνια
μόνο με το μπουλονόκ λειδο 5.
F

Κ
ατεβάστε τελείως το αυτοκίνητο.
F

Κ
ατεβάστε τον γρύλο 6 και αφαιρέστε τον.

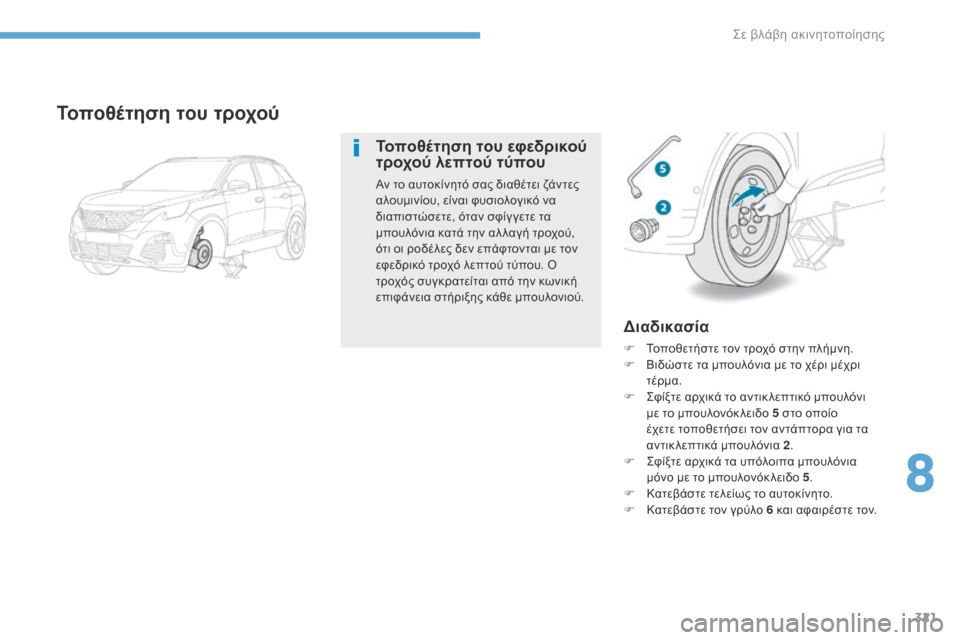

Τοποθέτηση του τροχού
Τοποθέτηση του εφεδρικού
τροχού λεπτού τύπου
Αν το αυτοκίνητό σας διαθέτει ζάντες
αλουμινίου, είναι φυσιολογικό να
διαπιστώσετε, όταν σφίγ γετε τα
μπουλόνια κατά την αλ λαγή τροχού,
ότι οι ροδέλες δεν επάφτονται με τον
εφεδρικό τροχό λεπτού τύπου. Ο
τροχός συγκρατείται από την κωνική
επιφάνεια στήριξης κάθε μπουλονιού.
8
Σε βλάβη ακινητοποίησης

322
3008-2_el_Chap08_en cas-de-panne_ed01-2016
F Ασφαλίστε καλά τα υπόλοιπα μπουλόνια μόνο με το μπουλονόκ λειδο 5.
F

Τ
οποθετήστε ξανά τα προστατευτικά
σε όλα τα μπουλόνια (ανάλογα με τον
εξοπλισμό).
F

Τ
ακτοποιήστε τα εργαλεία.
F
Α
σφαλίστε καλά το αντικ λεπτικό μπουλόνι
με το μπουλονόκ λειδο 5 στο οποίο
έχετε τοποθετήσει τον αντάπτορα για τα
αντικ λεπτικά μπουλόνια 2 .
Μετά από αλλαγή τροχού
Για να τακτοποιήσετε σωστά το σκασμένο
ελαστικό στο πορτ-μπαγκάζ, αφαιρέστε
πρώτα το μεσαίο κάλυμμα.
Όταν χρησιμοποιείτε τον εφεδρικό τροχό
λεπτού τύπου, μην υπεβαίνετε την
ταχύτητα των 80 χλμ/ώρα.
Πηγαίνετε το συντομότερο σε εγκεκριμένο
συνεργείο της PEUGEOT για να ελέγξουν
το σφίξιμο των μπουλονιών καθώς και την
πίεση της ρεζέρβας.
Δώστε για επισκευή το σκασμένο
ελαστικό και αλ λάξτε αμέσως τον τροχό
στο αυτοκίνητο.
Σε βλάβη ακινητοποίησης

323
3008-2_el_Chap08_en cas-de-panne_ed01-2016
Αλλαγή λαμπτήρα
Οι προβολείς διαθέτουν κρύσταλ λα
"polycarbonate", με επικάλυψη
προστατευτικού βερνικιού:
F
μ
ην τους καθαρίζετε με στεγ νό
πανί ή συρματάκι και μην
χρησιμοποιείτε απορρυπαντικό
ή διαλυτικό,
F

χ
ρησιμοποιήστε σφουγ γάρι και
σαπουνάδα ή ένα προϊόν με
ουδέτερο pH,
F

σ
ε πλύσιμο με υψηλή πίεση για την
απομάκρυνση δύσκολων λεκέδων,
μην κατευθύνετε παρατεταμένα
τη μάνικα πάνω στους προβολείς,
τα φώτα και το περίγραμμά τους,
ώστε να μην προκ ληθεί ζημιά
στο βερνίκι και την τσιμούχα
στεγανοποίησής τους.
Σβήνετε τους προβολείς για αρκετά
λεπτά πριν αλ λάξετε τους λαμπτήρες
(κίνδυνος σοβαρού εγκαύματος).
F

Μ
ην πιάνετε απ' ευθείας τη
λάμπα με τα δάκτυλα, αλ λά
χρησιμοποιείτε πανί χωρίς χνούδι.
Πρέπει απαραιτήτως να χρησιμοποιείτε
αποκ λειστικά λαμπτήρες τύπου "αντι-
UV " προκειμένου να μην προκ ληθεί
ζημιά στον προβολέα.
Αντικαθιστάτε πάντοτε έναν
λαμπτήρα με άλ λον που έχει τα ίδια
χαρακτηριστικά.Μπροστινά φώτα
Μοντέλο με φώτα τεχνολογίας
"Full LED"
1. Φώτα ημέρας / φώτα θέσης (LED).
2. Φ ώτα μεσαίας / μεγάλης σκάλας (LED).
3.
Φ

λας (LED).
4.
Πρ

οβολείς ομίχλης (LED).
Σε ορισμένες καιρικές συνθήκες (χαμηλή
θερμοκρασία, υγρασία), η παρουσία
υγρασίας στην εσωτερική επιφάνεια
του κρυστάλ λου των μπροστινών
προβολέων και των πίσω φώτων είναι
φυσιολογική και εξαφανίζεται λίγα λεπτά
μετά το άναμμα των φώτων.
Φωτοδίοδοι (LED)
Για την αντικατάσταση των λαμπτήρων αυτού
του τύπου, απευθυνθείτε σε ένα εγκεκριμένο
συνεργείο του δικτύου PEUGEOT.
8
Σε βλάβη ακινητοποίησης

324
3008-2_el_Chap08_en cas-de-panne_ed01-2016
Μοντέλο με φώτα αλογόνου
1. Φώτα ημέρας / μικρά φώτα (LED)*.
2. Φ ώτα μεσαίας σκάλας (H7).
3.
Φ

ώτα μεγάλης σκάλας (HB3).
4.
Φ

λας (PWY24W).
5.
Πρ

οβολείς ομίχλης ( H11) .
Για τις λάμπες μπαγιονέτ τύπου H7...,
προσέξτε τη σωστή τοποθέτησή τους
ώστε να διασφαλιστεί η καλύτερη
ποιότητα φωτισμού.
* LED: φωτοδίοδοι.
Φώτα ημέρας / μικρά φώτα
Για την αντικατάσταση αυτού του τύπου
λαμπτήρων με φωτοδιόδους, απευθυνθείτε σε
εγκεκριμένο συνεργείο της PEUGEOT.
Το δίκτυο της PEUGEOT σας προτείνει κιτ
αντικατάστασης για τις φωτοδιόδους LED.
Αλλαγή λαμπτήρων
φλας
(σε μοντέλο με φώτα
αλογόνου)
Όταν η ένδειξη φλας (αριστερά ή δεξιά)
αναβοσβήνει πιο γρήγορα από την
συνηθισμένη ταχύτητα, αυτό δηλώνει βλάβη
ενός λαμπτήρα της αντίστοιχης πλευράς.
F Στρίψτε κατά 1/4 στροφής το ντουί και αφαιρέστε το.
F

Σ
τρίψτε κατά 1/4 στροφής τον λαμπτήρα
και αντικαταστήστε τον.
Για την επανατοποθέτηση, προβαίνετε στην
ίδια διαδικασία με αντίστροφη σειρά.
Σε βλάβη ακινητοποίησης

325
3008-2_el_Chap08_en cas-de-panne_ed01-2016
Οι λαμπτήρες πορτοκαλί χρώματος,
όπως αυτοί των φλας, πρέπει να
αντικαθίστανται από λαμπτήρες ίδιων
χαρακτηριστικών και χρώματος.
Κατά την επανατοποθέτηση, κ λείνετε
πολύ προσεκτικά το προστατευτικό
κάλυμμα ώστε να διασφαλιστεί η
στεγανότητα του φωτιστικού σώματος.Αλλαγή λαμπτήρων φώτων
μεσαίας σκάλας
(σε μοντέλο με φώτα
αλογόνου)
F Αφαιρείτε το κάλυμμα προστασίας, τραβώντας το έλασμα.
F

Τ
ραβάτε τη φίσα προς τα πίσω για να την
αποσυνδέσετε.
F

Τ
ραβάτε τον λαμπτήρα προς τα πίσω για
να τον αφαιρέσετε.
F

Α
λ λάζετε τον λαμπτήρα.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.
Αλλαγή λαμπτήρων φώτων
μεγάλης σκάλας
(σε μοντέλο με φώτα αλογόνου)
F Αφαιρείτε το κάλυμμα προστασίας, τραβώντας το έλασμα.
F

Γ
υρίζετε κατά 1/4 στροφής το ντουί και το
αφαιρείτε.
F

Α
φαιρείτε τον λαμπτήρα και τον αλ λάζετε.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.
8
Σε βλάβη ακινητοποίησης

326
3008-2_el_Chap08_en cas-de-panne_ed01-2016
Αλλαγή προβολέων
ομίχλης
(σε μοντέλο με φώτα
αλογόνου)
F Βάλτε ένα κατσαβίδι στην οπή του διακοσμητικού.
F

Τ
ραβήξτε κάνοντας μοχλό για να
ξεκουμπώσετε το διακοσμητικό του
εμπρός προφυλακτήρα.
F

Μ
ε ένα κατσαβίδι Torx, αφαιρέστε τις
2
βίδες της πλακέτας.
F

Β
γάλτε την πλακέτα από την υποδοχή της. F

Α
ποσυνδέετε τη φίσα από το ντουί.
F
Π
εριστρέψτε κατά 1/4 της στροφής το ντουί
και αφαιρέστε το.
F
Α
ντικαταστήστε το σύνολο.
Για την επανατοποθέτηση, πραγματοποιήστε
την ίδια διαδικασία με αντίστροφη σειρά.
Για την αντικατάσταση των λαμπτήρων αυτού
του τύπου, μπορείτε να απευθυνθείτε και σε
εγκεκριμένο συνεργείο του δικτύου PEUGEOT.
Σε βλάβη ακινητοποίησης

327
3008-2_el_Chap08_en cas-de-panne_ed01-2016
Αλλαγή πλαϊνών σποτ
(φωτοδίοδοι LED)
Για την αντικατάσταση των λαμπτήρων αυτού
του τύπου με φωτοδιόδους LED, απευθυνθείτε
σε ένα εγκεκριμένο συνεργείο της PEUGEOT.
Αλλαγή λαμπτήρων πλαϊνών
φλας (φωτοδίοδοι LED)
Για την αντικατάσταση των λαμπτήρων αυτού
του τύπου με φωτοδιόδους LED, απευθυνθείτε
σε ένα εγκεκριμένο συνεργείο του δικτύου
P E U G E O T.
8
Σε βλάβη ακινητοποίησης

328
3008-2_el_Chap08_en cas-de-panne_ed01-2016
Φλας
(στα φτερά)
F Ανοίγετε την πόρτα χώρου αποσκευών και απασφαλίζετε τη θυρίδα πρόσβασης στην
αντίστοιχη πλευρά.
F

Χ
αλαρώνετε το παξιμάδι στήριξης του
φωτιστικού σώματος με 10άρι σωληνωτό
κ λειδί.
F

Γ
ια να μη χαθεί το παξιμάδι μέσα στην
επένδυση του φτερού σε περίπτωση
πτώσης, τοποθετήστε πρώτα ένα πανί στο
κάτω μέρος.
F

Ξ
εβιδώνετε και αφαιρείτε με το χέρι
το παξιμάδι στήριξης του φωτιστικού
σώματος.
F

Α
φαιρείτε το κ λιπ συγκράτησης,
σπρώχνωντας ταυτόχρονα ελαφρά προς
τα πίσω το φωτισιτικό σώμα.
Πίσω φώτα
1. Φώτα φρένων (LED).
2. Μι
κρά φώτα / ημέρας (LED).
3.
Φ

λας (W Y16W πορτοκαλί).
4.
Φ

ώτα όπισθεν (W16W).
5.
Φ

ως ομίχλης (P21W).
LED: φωτοδίοδοι LED. F
Από την εξωτερική πλευρά, βγάζετε το
φωτιστικό σώμα με προσοχή τραβώντας το
προς τα πίσω και μετά προς τα πάνω.
F Αποσυνδέετε τη φίσα από το φωτιστικό σώμα.F Περιστρέφετε κατά 1/4 στροφής το ντουί και το αφαιρείτε με μια κοινή πένσα.
F Αφαιρείτε τη λάμπα και την αλ λάζετε.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.
