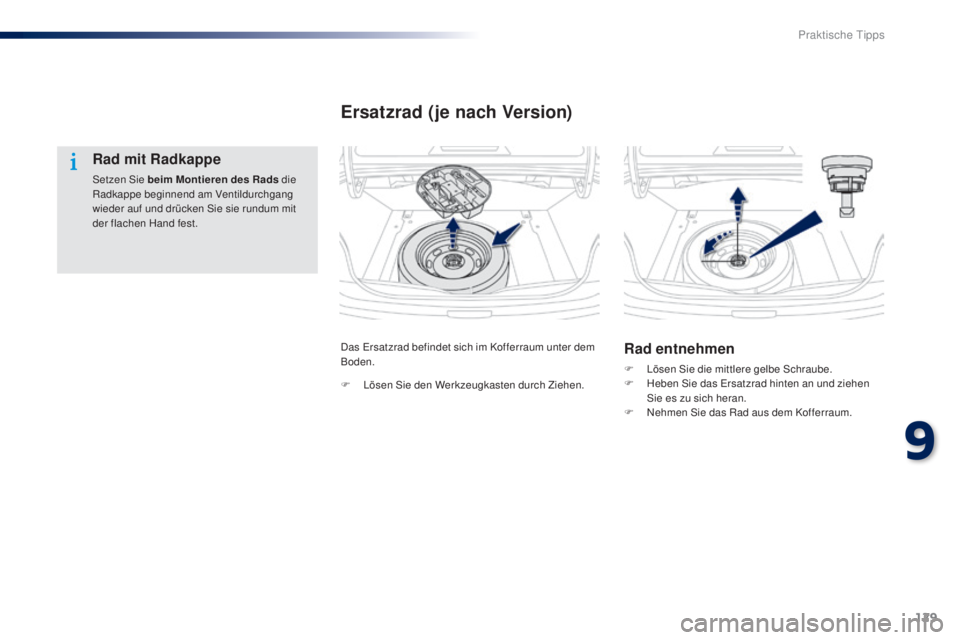

Rad mit Radkappe
Setzen Sie beim Montieren des Rads die
Radkappe beginnend am Ventildurchgang
wieder auf und drücken Sie sie rundum mit
der flachen Hand fest.Das Ersatzrad befindet sich im Kofferraum unter dem
Boden.
Ersatzrad (je nach Version)
Rad entnehmen
F Lösen Sie die mittlere gelbe Schraube.
F H eben Sie das Ersatzrad hinten an und ziehen
Sie es zu sich heran.
F

N
ehmen Sie das Rad aus dem Kofferraum.
F
L
ösen Sie den Werkzeugkasten durch Ziehen.
9
Praktische Tipps

130
301_de_Chap09_info-pratiques_ed01-2014

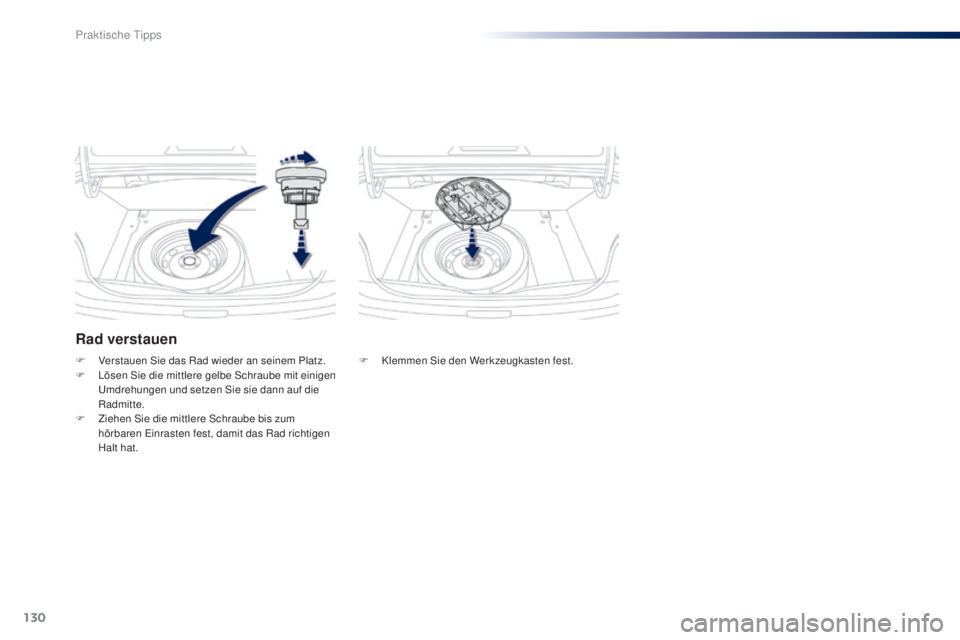

Rad verstauen
F Klemmen Sie den Werkzeugkasten fest.
F
V
erstauen Sie das Rad wieder an seinem Platz.
F
L
ösen Sie die mittlere gelbe Schraube mit einigen
Umdrehungen und setzen Sie sie dann auf die
Radmitte.
F

Z

iehen Sie die mittlere Schraube bis zum
hörbaren Einrasten fest, damit das Rad richtigen
Halt hat.
Praktische Tipps

131
301_de_Chap09_info-pratiques_ed01-2014
Rad abmontieren
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass es
den Verkehr nicht behinder t: auf einem
waagerechten, festen, nicht rutschigen
Untergrund.
Ziehen Sie die Feststellbremse an, schalten
Sie die Zündung aus und legen Sie den
ersten Gang* ein, sodass die Räder blockier t
sind.
Stellen Sie sicher, dass die Kontrollleuchten
der Feststellbremse im Kombiinstrument
ununterbrochen leuchten.
Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich in
einem sicheren Bereich aufhalten.
Vergewissern Sie sich, dass der Wagenheber
richtig an einer der für das Anheben des
Wagens vorgesehenen Stellen positioniert ist.
Eine falsche Verwendung des Wagenhebers
kann dazu führen, dass das Fahrzeug
herunter fällt.
Arbeiten Sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird; ver wenden Sie einen Stützbock.
Vorgehensweise
F Ziehen Sie die Zierkappe auf den Radmuttern mit dem Werkzeug 3 ab ( je nach Ausstattung).
F

L
ösen Sie die Radmuttern nur mit dem
Radschlüssel 1 .
Verwenden Sie:
-

d

en Wagenheber ausschließlich zum
Anhebens des Fahrzeugs,
-

k

einen Wagenheber als den, der vom
Fahrzeughersteller geliefert wurde.
*


Schalthebelstellung R beim automatisierten
Getriebe, P beim Automatikgetriebe
9
Praktische Tipps

132
301_de_Chap09_info-pratiques_ed01-2014
F Stellen Sie die Sohle des Wagenhebers 2 auf den
Boden und vergewissern Sie sich, dass sie zu der
an der Karosserieunterseite vorgesehenen Stelle
vorne ( A) oder hinten ( B) senkrecht ist, die dem
zu wechselnden Rad am nächsten liegt. F
K urbeln Sie den Wagenheber 2 auseinander, bis der Kopf Kontakt mit der betreffenden Ansatzstelle
A oder B hat; achten Sie darauf, dass die Ansatzstellen A oder B sich richtig in den mittleren Teil des
Wagenheberkopfes einfügen.
F

H
eben Sie das Fahrzeug so weit an, dass genügend Platz zwischen Rad und Boden bleibt, um später das
(nicht defekte) Ersatzrad leicht montieren zu können.
Praktische Tipps

133
301_de_Chap09_info-pratiques_ed01-2014

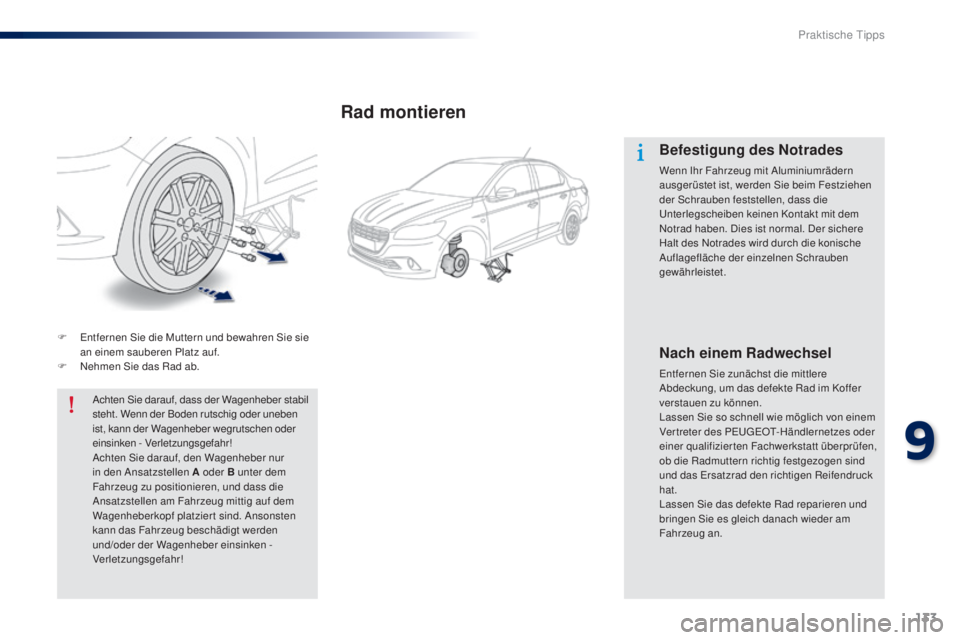

F Entfernen Sie die Muttern und bewahren Sie sie an einem sauberen Platz auf.
F

N
ehmen Sie das Rad ab.
Achten Sie darauf, dass der Wagenheber stabil
steht. Wenn der Boden rutschig oder uneben
ist, kann der Wagenheber wegrutschen oder
einsinken - Verletzungsgefahr!
Achten Sie darauf, den Wagenheber nur
in den Ansatzstellen A oder B unter dem
Fahrzeug zu positionieren, und dass die
Ansatzstellen am Fahrzeug mittig auf dem
Wagenheberkopf platziert sind. Ansonsten
kann das Fahrzeug beschädigt werden
und/oder der Wagenheber einsinken -
Verletzungsgefahr!
Rad montieren
Befestigung des Notrades
Wenn Ihr Fahrzeug mit Aluminiumrädern
ausgerüstet ist, werden Sie beim Festziehen
der Schrauben feststellen, dass die
Unterlegscheiben keinen Kontakt mit dem
Notrad haben. Dies ist normal. Der sichere
Halt des Notrades wird durch die konische
Auflagefläche der einzelnen Schrauben
gewährleistet.
Nach einem Radwechsel
Entfernen Sie zunächst die mittlere
Abdeckung, um das defekte Rad im Koffer
verstauen zu können.
Lassen Sie so schnell wie möglich von einem
Vertreter des PEUGEOT-Händlernetzes oder
einer qualifizierten Fachwerkstatt überprüfen,
ob die Radmuttern richtig festgezogen sind
und das Ersatzrad den richtigen Reifendruck
hat.
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.
9
Praktische Tipps

134
301_de_Chap09_info-pratiques_ed01-2014

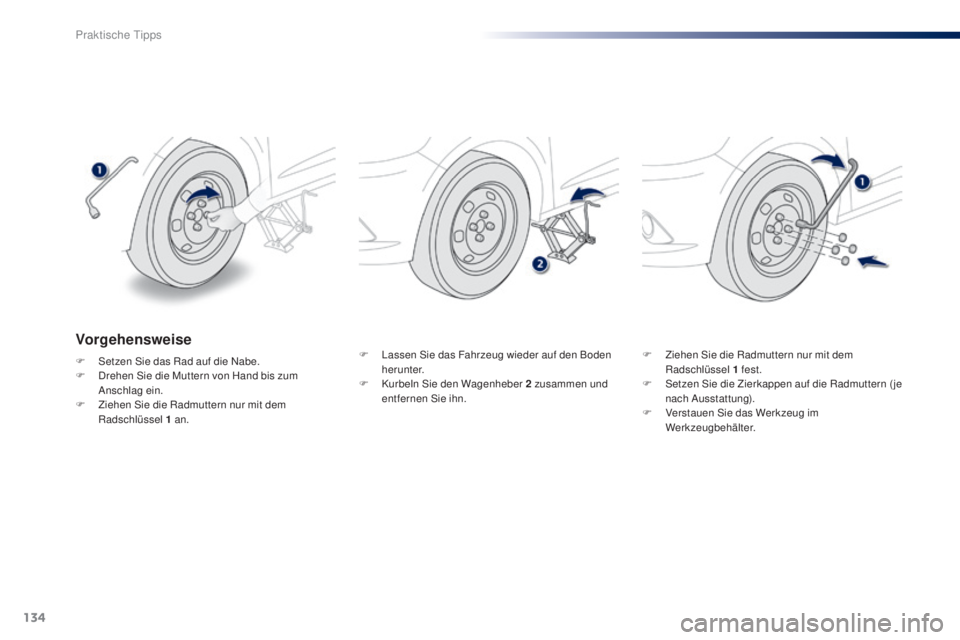

F Lassen Sie das Fahrzeug wieder auf den Boden herunter.
F

K
urbeln Sie den Wagenheber 2 zusammen und
entfernen Sie ihn. F
Z iehen Sie die Radmuttern nur mit dem
Radschlüssel 1
fest.
F

S
etzen Sie die Zierkappen auf die Radmuttern ( je
nach Ausstattung).
F

V
erstauen Sie das Werkzeug im
Werkzeugbehälter.Vorgehensweise
F Setzen Sie das Rad auf die Nabe.
F D rehen Sie die Muttern von Hand bis zum
Anschlag ein.
F

Z
iehen Sie die Radmuttern nur mit dem
Radschlüssel 1
an.
Praktische Tipps

135
301_de_Chap09_info-pratiques_ed01-2014
Schneeketten
Im Winter verbessern Schneeketten den Antrieb sowie das Fahrverhalten des Fahrzeugs bei Bremsvorgängen.Installationshinweise
F Wenn Sie die Ketten während Ihrer Reise anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
F

Z
iehen Sie die Feststellbremse an und legen
Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug wegrutscht.
F

L
egen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
F

F
ahren Sie langsam los und fahren Sie einige
Zeit, ohne eine Geschwindigkeit von 50
km/h zu
überschreiten.
F

H
alten Sie das Fahrzeug an und überprüfen Sie,
dass die Ketten richtig gespannt sind.
Ver wenden Sie nur Schneeketten, die für den Radtyp/
die Reifendimension entwickelt wurden, mit dem/der
Ihr Fahrzeug ausgestattet ist:
Abmessungen der
schneekettentauglichen Originalreifen maximale Gliedgröße
der Schneeketten
185/65


R15 9

mm
195/55


R16
Für weitere Informationen wenden Sie sich bitte an
einen Ver treter des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Es wird dringend empfohlen, das Anlegen
der Schneeketten vor der Abreise auf einem
ebenen und trockenen Untergrund zu üben. Vermeiden Sie es, mit Schneeketten auf
Straßen zu fahren, auf denen der Schnee
schon geschmolzen ist, um die Reifen
Ihres Fahrzeugs und den Straßenbelag
nicht zu beschädigen. Wenn Ihr Fahrzeug
mit Aluminiumfelgen ausgestattet ist,
überprüfen Sie, dass weder die Kette noch
die Fixierungen mit der Felge in Kontakt
kommen.
Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.
Die Schneeketten dür fen nur auf die
Vorderräder montier t werden. Sie dür fen nicht
auf Noträdern montier t werden.
9
Praktische Tipps

136
301_de_Chap09_info-pratiques_ed01-2014

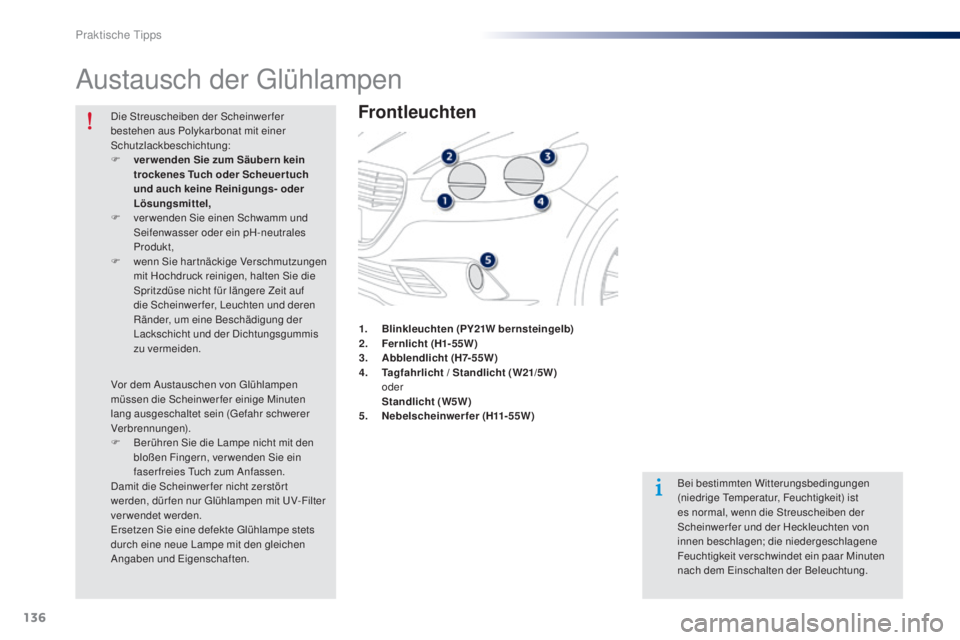

Austausch der Glühlampen
Frontleuchten
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F

v

er wenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,
F

v

er wenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,
F

w

enn Sie har tnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf
die Scheinwer fer, Leuchten und deren
Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis
zu vermeiden.
Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige Minuten
lang ausgeschaltet sein (Gefahr schwerer
Verbrennungen).
F

B

erühren Sie die Lampe nicht mit den
bloßen Fingern, ver wenden Sie ein
faserfreies Tuch zum Anfassen.
Damit die Scheinwer fer nicht zerstör t
werden, dür fen nur Glühlampen mit UV-Filter
verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften. 1.
B

linkleuchten (PY21W bernsteingelb)
2.
F

ernlicht (H1-55W)
3.
A

bblendlicht (H7-55W)
4.
T

agfahrlicht
/ Standlicht (W21/5W)
o

der
S

tandlicht (W5W)
5.
N

ebelscheinwerfer (H11-55W)
Praktische Tipps

137
301_de_Chap09_info-pratiques_ed01-2014

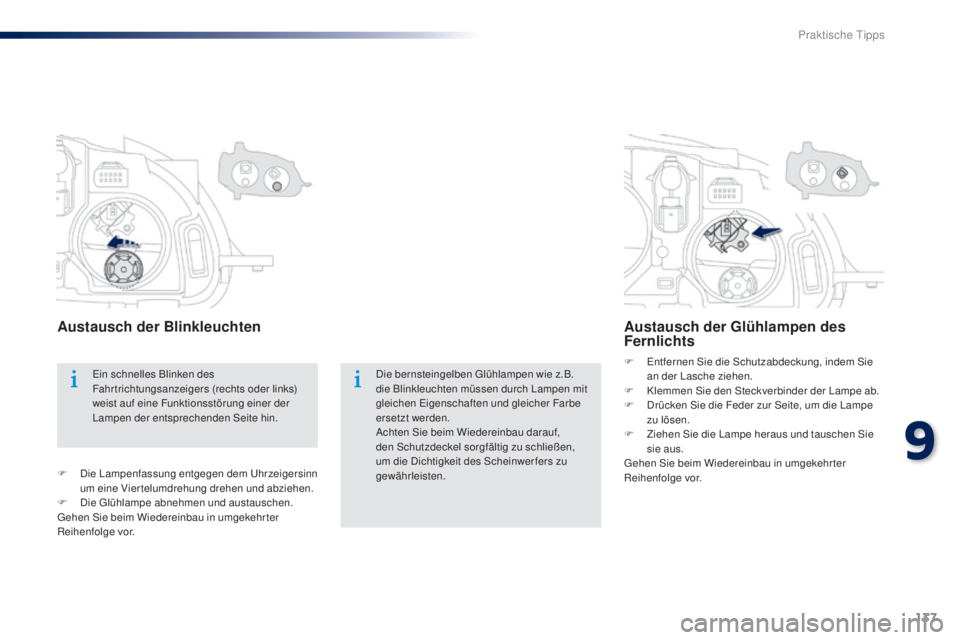

Die bernsteingelben Glühlampen wie z.B.
die Blinkleuchten müssen durch Lampen mit
gleichen Eigenschaften und gleicher Farbe
ersetzt werden.
Achten Sie beim Wiedereinbau darauf,
den Schutzdeckel sorgfältig zu schließen,
um die Dichtigkeit des Scheinwer fers zu
gewährleisten.
Ein schnelles Blinken des
Fahr trichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
Austausch der Blinkleuchten
F Die Lampenfassung entgegen dem Uhrzeigersinn
um eine Viertelumdrehung drehen und abziehen.
F

D
ie Glühlampe abnehmen und austauschen.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Austausch der Glühlampen des
Fernlichts
F Entfernen Sie die Schutzabdeckung, indem Sie an der Lasche ziehen.
F

K
lemmen Sie den Steckverbinder der Lampe ab.
F

D
rücken Sie die Feder zur Seite, um die Lampe
zu lösen.
F

Z
iehen Sie die Lampe heraus und tauschen Sie
sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
9
Praktische Tipps

138
301_de_Chap09_info-pratiques_ed01-2014

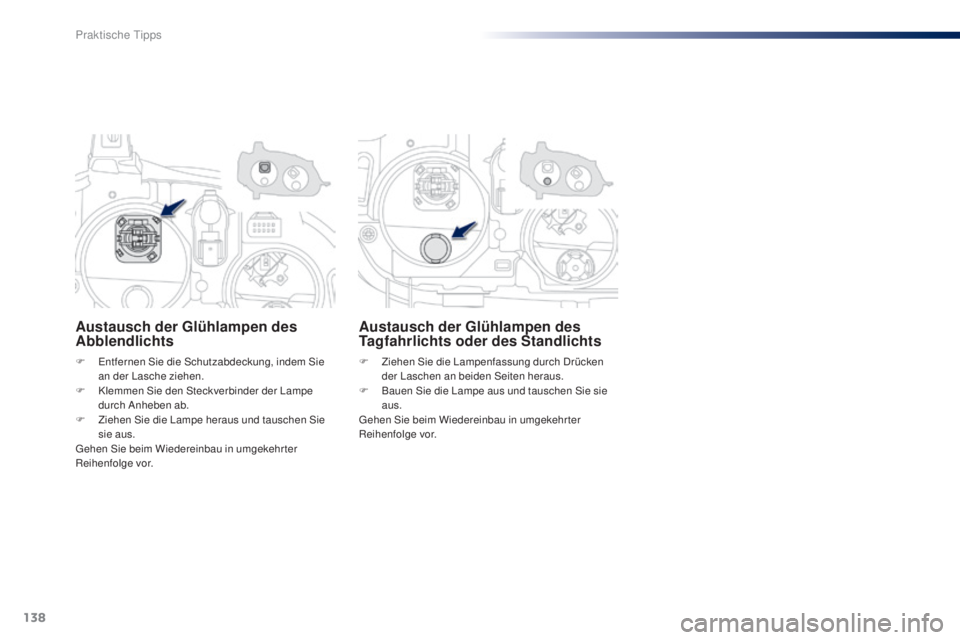

Austausch der Glühlampen des
Abblendlichts
F Entfernen Sie die Schutzabdeckung, indem Sie an der Lasche ziehen.
F

K
lemmen Sie den Steckverbinder der Lampe
durch Anheben ab.
F

Z
iehen Sie die Lampe heraus und tauschen Sie
sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Austausch der Glühlampen des
Tagfahrlichts oder des Standlichts
F Ziehen Sie die Lampenfassung durch Drücken der Laschen an beiden Seiten heraus.
F

B
auen Sie die Lampe aus und tauschen Sie sie
aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
