Page 51 of 285
49
301_cs_Chap03_confort_ed01-2014

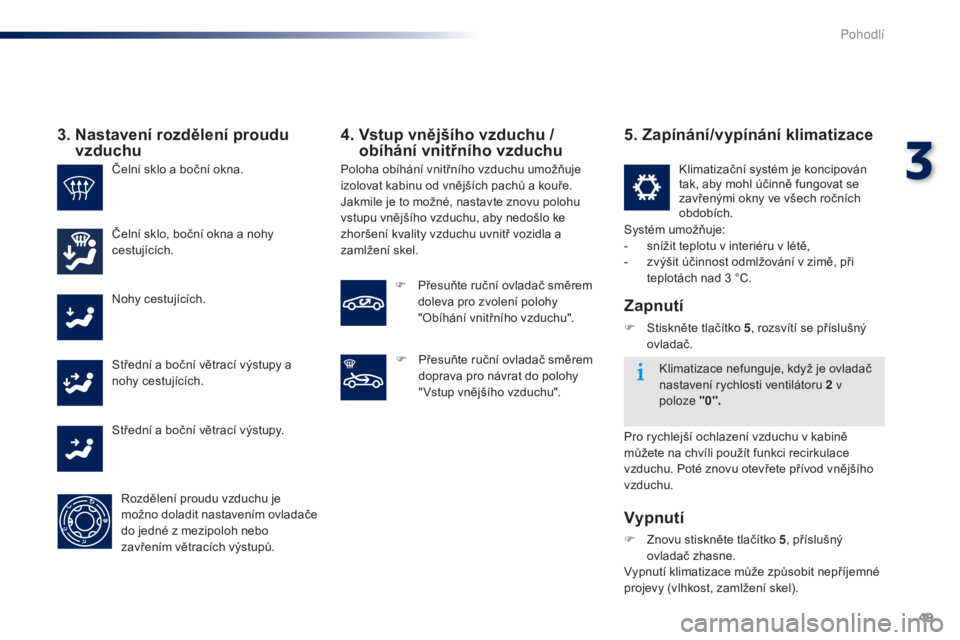

3. Nastavení rozdělení proudu vzduchu
Čelní sklo a boční okna.
Čelní sklo, boční okna a nohy
cestujících.
Nohy cestujících.
Střední a boční větrací výstupy a
nohy cestujících.
Rozdělení proudu vzduchu je
možno doladit nastavením ovladače
do jedné z mezipoloh nebo
zavřením větracích výstupů. F
P
řesuňte ruční ovladač směrem
doprava pro návrat do polohy
" Vstup vnějšího vzduchu".
F
P
řesuňte ruční ovladač směrem
doleva pro zvolení polohy
"Obíhání vnitřního vzduchu".
5. Zapínání/vypínání klimatizace
Systém umožňuje:
- s nížit teplotu v interiéru v létě,
-
z
výšit účinnost odmlžování v zimě, při
teplotách nad 3
°C.
Zapnutí
F Stiskněte tlačítko 5 , rozsvítí se příslušný
ovladač.
Vypnutí
F Znovu stiskněte tlačítko 5 , příslušný
ovladač zhasne.
Vypnutí klimatizace může způsobit nepříjemné
projevy (vlhkost, zamlžení skel). Klimatizační systém je koncipován
tak, aby mohl účinně fungovat se
zavřenými okny ve všech ročních
obdobích.
Klimatizace nefunguje, když je ovladač
nastavení rychlosti ventilátoru 2 v
poloze "0".
Pro rychlejší ochlazení vzduchu v kabině
můžete na chvíli použít funkci recirkulace
vzduchu. Poté znovu otevřete přívod vnějšího
vzduchu.
Střední a boční větrací výstupy.
4. Vstup vnějšího vzduchu /
obíhání vnitřního vzduchu
Poloha obíhání vnitřního vzduchu umožňuje
izolovat kabinu od vnějších pachů a kouře.
Jakmile je to možné, nastavte znovu polohu
vstupu vnějšího vzduchu, aby nedošlo ke
zhoršení kvality vzduchu uvnitř vozidla a
zamlžení skel.
3
Pohodl
Page 52 of 285
50
301_cs_Chap03_confort_ed01-2014
Elektronicky řízená klimatizace (s displejem)
Tento systém funguje pouze při běžícím motoru.
1. Vstup vnějšího vzduchu / obíhání vnitřního vzduchu
Poloha obíhání vnitřního vzduchu umožňuje
izolovat kabinu vozidla od vnějších pachů a
kouře.
2. Nastavení teplotní úrovně
F Stisknutím tlačítek " 5"
(červené pro teplý vzduch) a
" 6 "(modré pro studený vzduch)
upravte teplotu v kabině vozidla
dle svého přání.
Políčka teploty se postupně
rozsvěcují nebo zhasínají na displeji
klimatizace.
Jakmile je to možné, dezaktivujte tuto unkci,
aby nedošlo ke zhoršení kvality vzduchu v
interiéru a zamlžení skel.
F
S
tiskněte tlačítko pro přepnutí z polohy
vstupu vnějšího vzduchu do polohy
obíhání vnitřního vzduchu. Tato poloha je
signalizována rozsvícením kontrolky na
displeji klimatizace. F
Z
novu stiskněte tlačítko pro
otevření vstupu vnějšího
vzduchu. Tato poloha je
signalizována zhasnutím
kontrolky na displeji klimatizace.
3. Odmlžování - odmrazování čelního skla
Viz příslušná rubrika.
Pohodl
Page 53 of 285
51
301_cs_Chap03_confort_ed01-2014

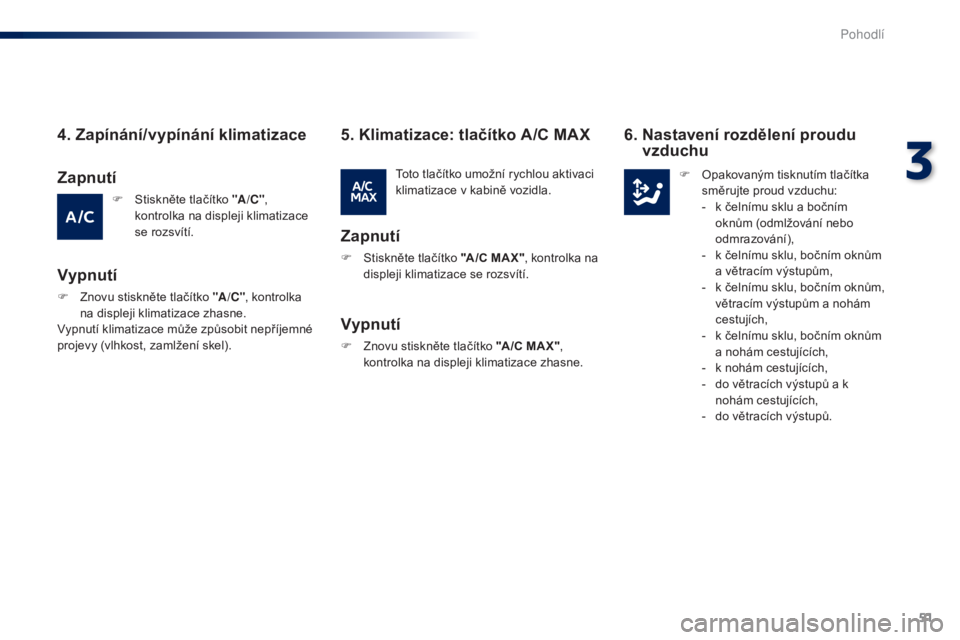

4. Zapínání/vypínání klimatizace
F Stiskněte tlačítko "A /C ",
kontrolka na displeji klimatizace
se rozsvítí.
Vypnutí
Toto tlačítko umožní rychlou aktivaci
klimatizace v kabině vozidla.
5. Klimatizace: tlačítko A/C MAX
Zapnutí
F Stiskněte tlačítko "A /C MA X" , kontrolka na
displeji klimatizace se rozsvítí.
F
Z
novu stiskněte tlačítko "A /C " , kontrolka
na displeji klimatizace zhasne.
Vypnutí klimatizace může způsobit nepříjemné
projevy (vlhkost, zamlžení skel).
Zapnutí
Vypnutí
F Znovu stiskněte tlačítko "A /C MA X" ,
kontrolka na displeji klimatizace zhasne.
6. Nastavení rozdělení proudu vzduchu
F Opakovaným tisknutím tlačítka
směrujte proud vzduchu:
-
k č
elnímu sklu a bočním
oknům (odmlžování nebo
odmrazování),
-
k č
elnímu sklu, bočním oknům
a větracím výstupům,
-
k
čelnímu sklu, bočním oknům,
větracím výstupům a nohám
cestujích,
-
k č
elnímu sklu, bočním oknům
a nohám cestujících,
-
k n
ohám cestujících,
-
d
o větracích výstupů a k
nohám cestujících,
-
d
o větracích výstupů.
3
Pohodl
Page 54 of 285
52
301_cs_Chap03_confort_ed01-2014

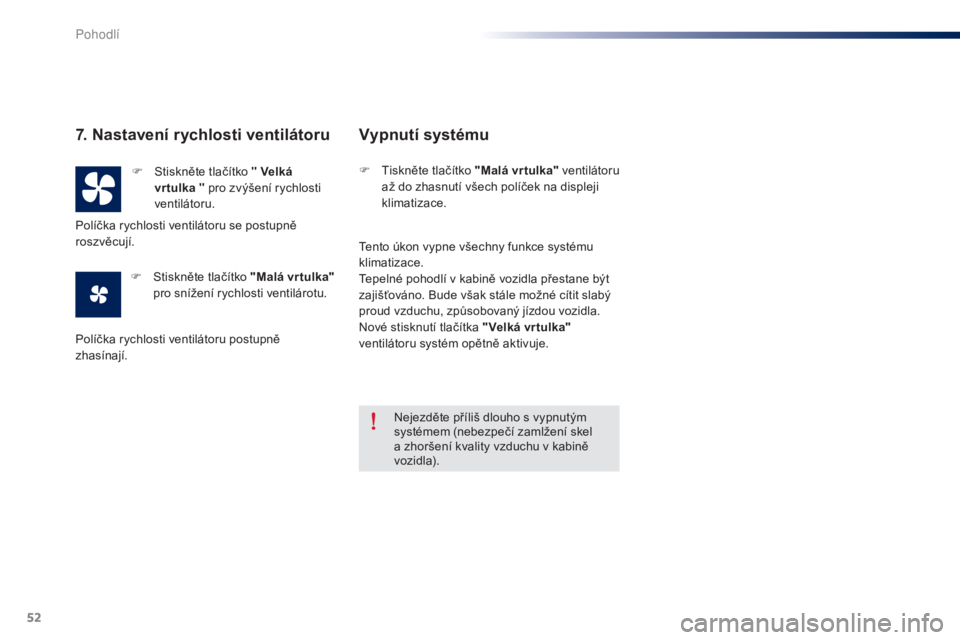

7. Nastavení rychlosti ventilátoru
F Stiskněte tlačítko " Velká vrtulka " pro zvýšení rychlosti
ventilátoru.
F
S
tiskněte tlačítko "Malá vr tulka"
pro snížení rychlosti ventilárotu.
Vypnutí systému
F Tiskněte tlačítko "Malá vr tulka" ventilátoru až do zhasnutí všech políček na displeji
klimatizace.
Tento úkon vypne všechny funkce systému
klimatizace.
Tepelné pohodlí v kabině vozidla přestane být
zajišťováno. Bude však stále možné cítit slabý
proud vzduchu, způsobovaný jízdou vozidla.
Nové stisknutí tlačítka "Velká vrtulka"
ventilátoru systém opětně aktivuje.
Políčka rychlosti ventilátoru se postupně
roszvěcují.
Nejezděte příliš dlouho s vypnutým
systémem (nebezpečí zamlžení skel
a zhoršení kvality vzduchu v kabině
vozidla).
Políčka rychlosti ventilátoru postupně
zhasínají.
Pohodl
Page 55 of 285
53
301_cs_Chap03_confort_ed01-2014

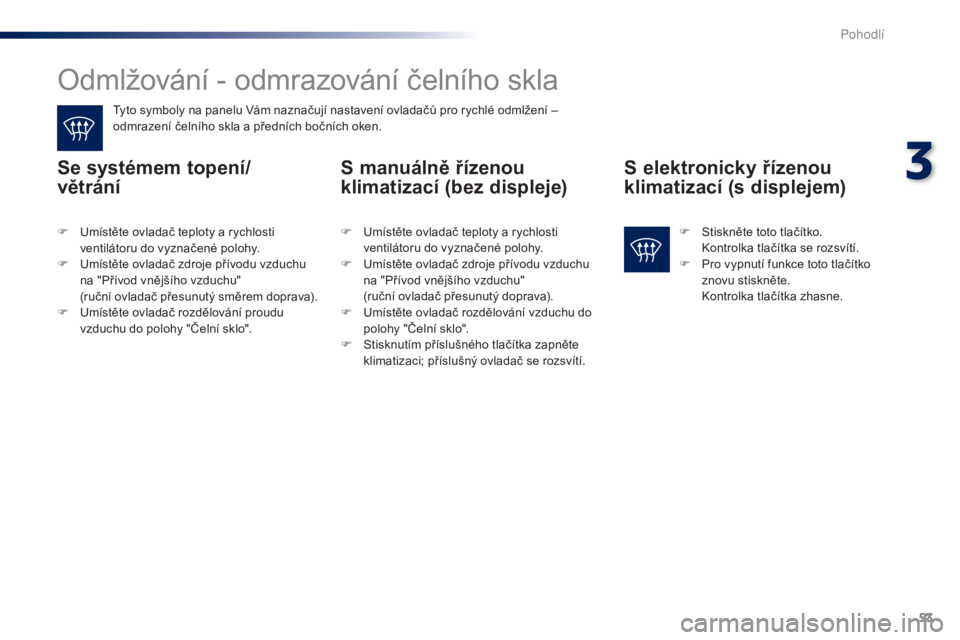

Odmlžování - odmrazování čelního skla
Tyto symboly na panelu Vám naznačují nastavení ovladačů pro rychlé odmlžení –
odmrazení čelního skla a předních bočních oken.
Se systémem topení/
větrání S manuálně řízenou
klimatizací (bez displeje)S elektronicky řízenou
klimatizací (s displejem)
F Umístěte ovladač teploty a rychlosti
ventilátoru do vyznačené polohy.
F
U
místěte ovladač zdroje přívodu vzduchu
na "Přívod vnějšího vzduchu"
(
ruční ovladač přesunutý směrem doprava).
F
U
místěte ovladač rozdělování proudu
vzduchu do polohy "Čelní sklo". F
S tiskněte toto tlačítko. K
ontrolka tlačítka se rozsvítí.
F
P
ro vypnutí funkce toto tlačítko
znovu stiskněte.
K
ontrolka tlačítka zhasne.
F
U místěte ovladač teploty a rychlosti
ventilátoru do vyznačené polohy.
F
U
místěte ovladač zdroje přívodu vzduchu
na "Přívod vnějšího vzduchu"
(
ruční ovladač přesunutý doprava).
F
U
místěte ovladač rozdělování vzduchu do
polohy "Čelní sklo".
F
S
tisknutím příslušného tlačítka zapněte
klimatizaci; příslušný ovladač se rozsvítí.
3
Pohodl
Page 56 of 285
54
301_cs_Chap03_confort_ed01-2014
Odmlžování – odmrazování zadního skla
Ovládací tlačítko se nachází na čelním panelu systémů topení/větrání nebo klimatizace.
Zapnutí
Odmlžování – odmrazování skla může být v
činnosti jen při běžícím motoru.
F
S
tiskněte toto tlačítko pro zapnutí
odmrazování zadního skla a vnějších
zpětných zrcátek (podle verze). Rozsvítí se
kon
t
rolka náležející k tlačítku.
Vypnutí
Odmrazování se zastaví automaticky, aby
se zabránilo nadměrné spotřebě elektrické
energie.
F
O
dmrazování je možno vypnout před jeho
automatickým zastavením opětovným
stisknutím tlačítka. Kon
t
rolka náležející k
tlačítku zhasne.
F
V
ypněte odmrazování zadního skla a
vnějších zpětných zrcátek (podle verze
vozidla), jakmile to považujete za možné,
protože nižší spotřeba proudu znamená
rovněž nižší spotřebu paliva.
Vyhřívání spodní části
čelního skla*
V zimě umožňuje ovladač odmlžování -
odmrazování zadního skla současně vyhřívání
spodní části čelního skla, aby se od něho
odlepily lišty stěračů, pokud jsou přimrzlé z
důvodu námrazy či sněhu.
Funkce je aktivní, jakmile venkovní
teplota klesne pod 0
°C.
* Podle země prodeje.
P
Page 57 of 285
55
301_cs_Chap04_amenagements_ed01-2014

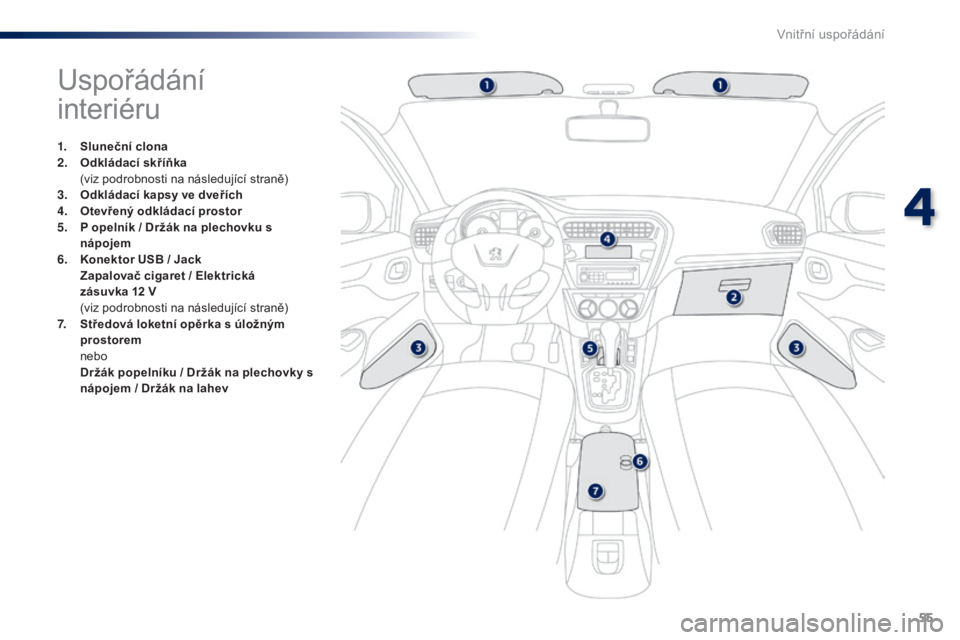

Uspořádání
interiéru
1. Sluneční clona
2. O
dkládací skříňka
(
viz podrobnosti na následující straně)
3.
O
dkládací kapsy ve dveřích
4.
O
tevřený odkládací prostor
5.
P
opelník / Držák na plechovku s
nápojem
6.
K
onektor USB / Jack
Z
apalovač cigaret / Elektrická
zásuvka 12
V
(
viz podrobnosti na následující straně)
7.
S
tředová loketní opěrka s úložným
prostorem
ne
bo
D
ržák popelníku / Držák na plechovky s
nápojem / Držák na lahev
4
Vnitřní uspořádání
Page 58 of 285
56
301_cs_Chap04_amenagements_ed01-2014

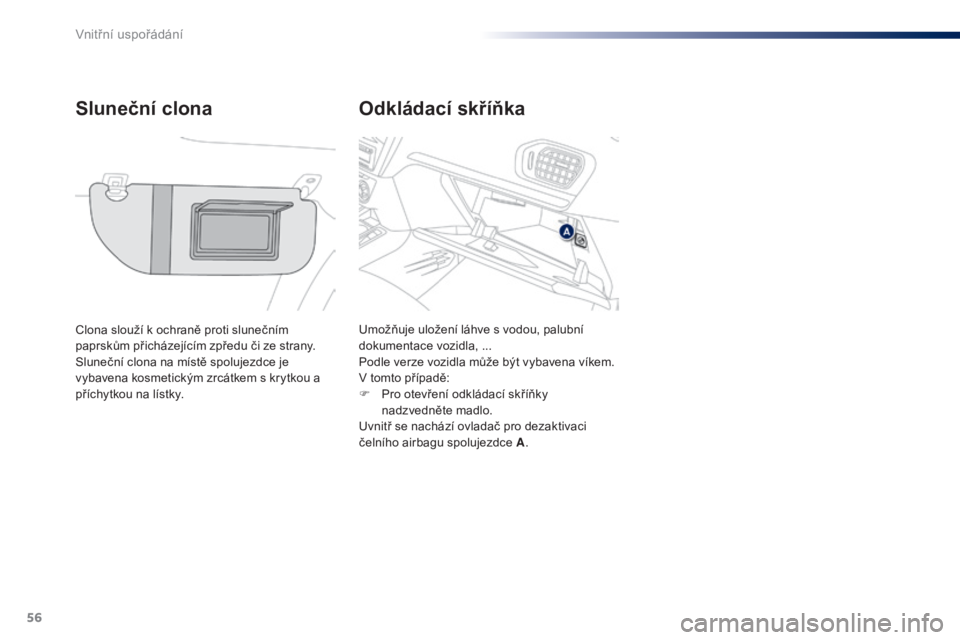

Odkládací skříňka
Sluneční clona
Clona slouží k ochraně proti slunečním
paprskům přicházejícím zpředu či ze strany.
Sluneční clona na místě spolujezdce je
vybavena kosmetickým zrcátkem s krytkou a
příchytkou na lístky. Umožňuje uložení láhve s vodou, palubní
dokumentace vozidla, ...
Podle verze vozidla může být vybavena víkem.
V tomto případě:
F
P
ro otevření odkládací skříňky
nadzvedněte madlo.
Uvnitř se nachází ovladač pro dezaktivaci
čelního airbagu spolujezdce A.
Vnitřní uspořádání
Page 59 of 285
57
301_cs_Chap04_amenagements_ed01-2014

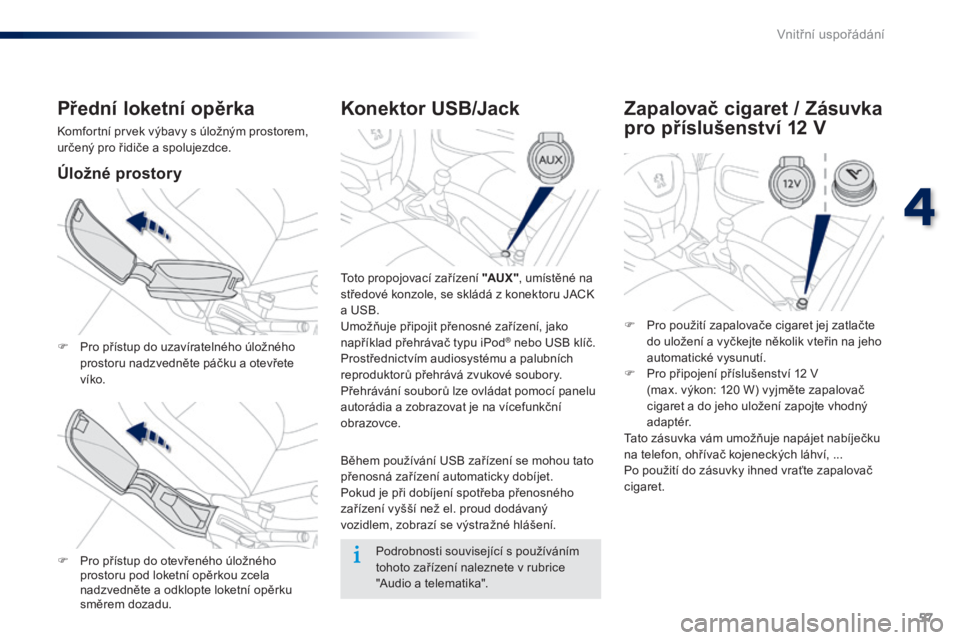

Konektor USB/Jack
Toto propojovací zařízení "AUX ", umístěné na
středové konzole, se skládá z konektoru JACK
a USB.
Umožňuje připojit přenosné zařízení, jako
například přehrávač typu iPod
® nebo USB klíč.
Prostřednictvím audiosystému a palubních
reproduktorů přehrává zvukové soubory.
Přehrávání souborů lze ovládat pomocí panelu
autorádia a zobrazovat je na vícefunkční
obrazovce.
Během používání USB zařízení se mohou tato
přenosná zařízení automaticky dobíjet.
Pokud je při dobíjení spotřeba přenosného
zařízení vyšší než el. proud dodávaný
vozidlem, zobrazí se výstražné hlášení.
Přední loketní opěrka
Komfortní prvek výbavy s úložným prostorem,
určený pro řidiče a spolujezdce.
Úložné prostory
F Pro přístup do uzavíratelného úložného prostoru nadzvedněte páčku a otevřete
víko.
F
P
ro přístup do otevřeného úložného
prostoru pod loketní opěrkou zcela
nadzvedněte a odklopte loketní opěrku
směrem dozadu.
Zapalovač cigaret / Zásuvka
pro příslušenství 12
V
F Pro použití zapalovače cigaret jej zatlačte
do uložení a vyčkejte několik vteřin na jeho
automatické vysunutí.
F
P
ro připojení příslušenství 12 V
(max. výkon: 120
W) vyjměte zapalovač
cigaret a do jeho uložení zapojte vhodný
adaptér.
Tato zásuvka vám umožňuje napájet nabíječku
na telefon, ohřívač kojeneckých láhví, ...
Po použití do zásuvky ihned vraťte zapalovač
cigaret.
Podrobnosti související s používáním
tohoto zařízení naleznete v rubrice
"Audio a telematika".
4
Vnitřní uspořádání
Page 60 of 285
58
301_cs_Chap04_amenagements_ed01-2014

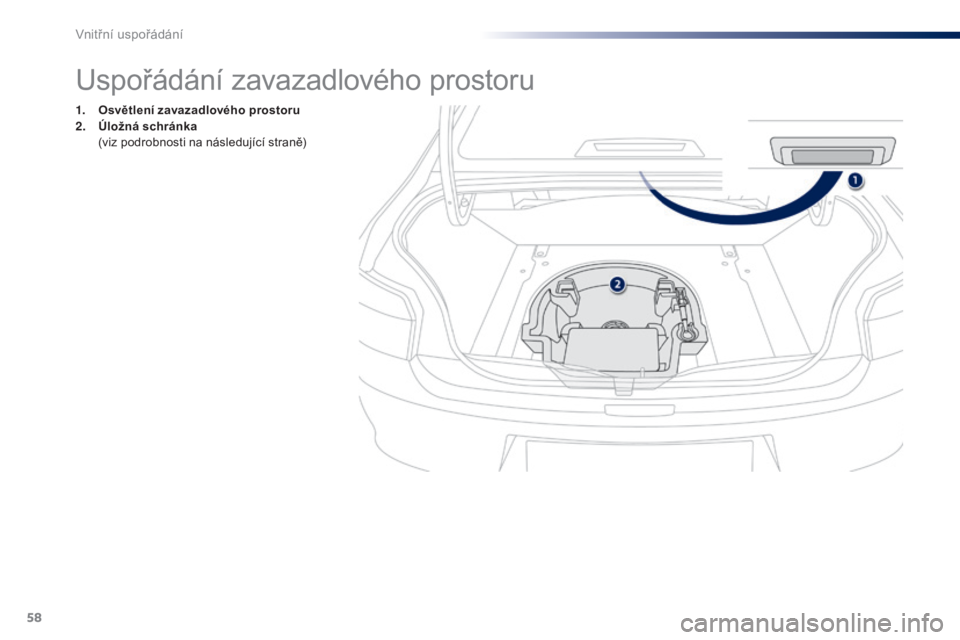

Uspořádání zavazadlového prostoru
1. Osvětlení zavazadlového prostoru
2. Úložná schránka
(
viz podrobnosti na následující straně)
Vnitřní uspořádání
