Peugeot 301 2017 Omistajan käsikirja (in Finnish)

159

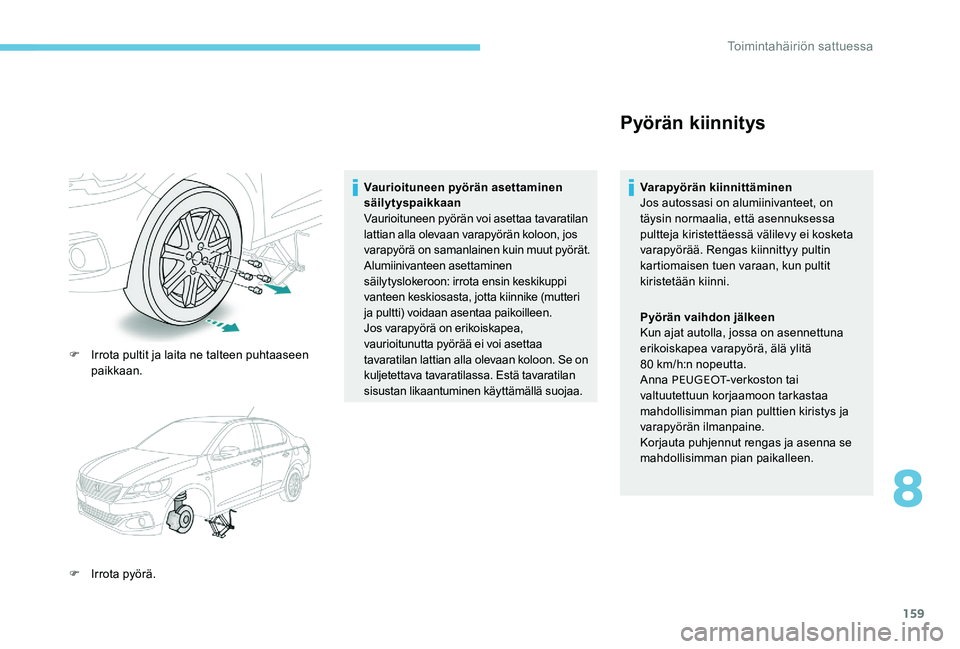

F Irrota pultit ja laita ne talteen puhtaaseen paikkaan.
F

I
rrota pyörä. Vaurioituneen pyörän asettaminen
säilytyspaikkaan
Vaurioituneen pyörän voi asettaa tavaratilan
lattian alla olevaan varapyörän koloon, jos
varapyörä on samanlainen kuin muut pyörät.
Alumiinivanteen asettaminen
säilytyslokeroon: irrota ensin keskikuppi
vanteen keskiosasta, jotta kiinnike (mutteri
ja pultti) voidaan asentaa paikoilleen.
Jos varapyörä on erikoiskapea,
vaurioitunutta pyörää ei voi asettaa
tavaratilan lattian alla olevaan koloon. Se on
kuljetettava tavaratilassa. Estä tavaratilan
sisustan likaantuminen käyttämällä suojaa.
Pyörän kiinnitys
Varapyörän kiinnittäminen
Jos autossasi on alumiinivanteet, on
täysin normaalia, että asennuksessa
pultteja kiristettäessä välilevy ei kosketa
varapyörää. Rengas kiinnittyy pultin
kartiomaisen tuen varaan, kun pultit
kiristetään kiinni.
Pyörän vaihdon jälkeen
Kun ajat autolla, jossa on asennettuna
erikoiskapea varapyörä, älä ylitä
80
km/h:n nopeutta.
Anna PEUGEOT -verkoston tai
valtuutettuun korjaamoon tarkastaa
mahdollisimman pian pulttien kiristys ja
varapyörän ilmanpaine.
Korjauta puhjennut rengas ja asenna se
mahdollisimman pian paikalleen.
8
Toimintahäiriön sattuessa

160

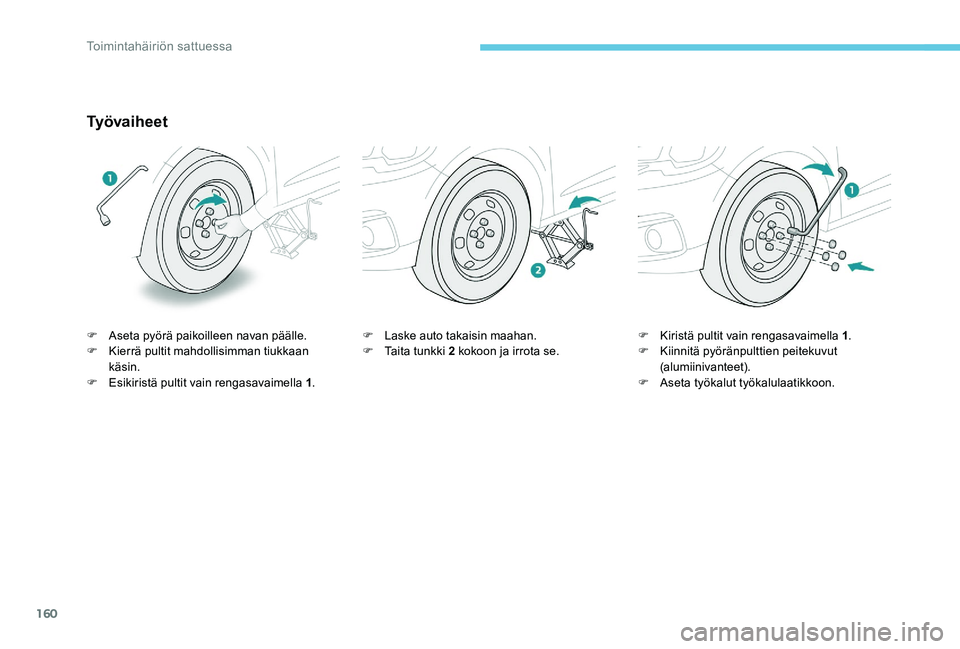

Ty ö v a i h e e t
F Aseta pyörä paikoilleen navan päälle.
F K ierrä pultit mahdollisimman tiukkaan
käsin.
F

Es
ikiristä pultit vain rengasavaimella 1 .F
L aske auto takaisin maahan.
F T aita tunkki 2 kokoon ja irrota se.F
K iristä pultit vain rengasavaimella 1
.
F K iinnitä pyöränpulttien peitekuvut
(alumiinivanteet).
F

A
seta työkalut työkalulaatikkoon.
Toimintahäiriön sattuessa

161
Lampun vaihtaminen
Ajovaloissa on suojalakalla käsitellyt
polykarbonaattilasit:
F
ä
lä puhdista niitä kuivalla
tai hankaavalla liinalla,
äläkä puhdistusaineella tai
liuotinaineella,
F

k
äytä vain pesusientä ja saippuavettä
tai neutraalia puhdistusainetta,
F

k
un käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian kauan
aikaa valonheittimiin, lamppuihin ja
niiden ympäristöön, etteivät niiden
lakkapinta ja tiivisteet vahingoitu.
Ennen polttimoiden vaihtoa täytyy valojen
olla sammutettuina useita minuutteja (ne
saattavat aiheuttaa vakavia palovammoja).
F

Ä
lä koske sormin halogeenipolttimon
lasiosaan, vaan käytä nukkaamatonta
liinaa.
On hyvin tärkeää käyttää UV-suojattuja
polttimoita, jotta ajovalot eivät vaurioidu.
Vaihda viallinen polttimo uuteen
polttimoon, joka on samaa tyyppiä ja
ominaisuuksiltaan samanlainen kuin
edellinen. Joissakin ilmasto-oloissa (kylmyys,
kosteus) ajovalojen ja takavalojen
sisäpinnalla oleva kosteus on normaali
ilmiö. Kosteus häviää muutaman minuutin
kuluessa valojen sytyttämisestä.Etuvalot
Halogeenivalot
1
Suuntavalot (PY21W)
2 Kaukovalot (H1)
3 Lähivalot (H7LL)
4 Sivuvalot (W5W)
Halogeenivalot ja huomiovalot
sekä sumuvalot
1Suuntavalot (PY21W)
2 Kaukovalot (H1)
3 Lähivalot (H7LL)
4 Huomiovalot / seisontavalot (LED)
5 Sumuvalot (H11)
LED-loistediodilamput
Tämän tyyppisen polttimon vaihtamiseksi
ota yhteys PEUGEOT -verkostoon tai
valtuutettuun korjaamoon.
8
Toimintahäiriön sattuessa

162

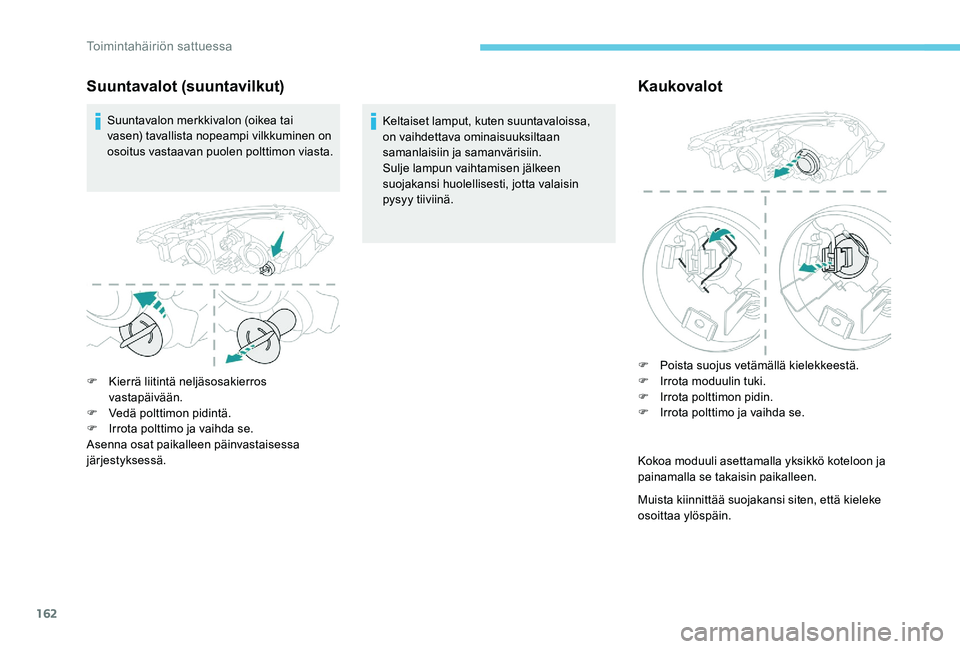

Suuntavalot (suuntavilkut)
Suuntavalon merkkivalon (oikea tai
vasen) tavallista nopeampi vilkkuminen on
osoitus vastaavan puolen polttimon viasta.Keltaiset lamput, kuten suuntavaloissa,
on vaihdettava ominaisuuksiltaan
samanlaisiin ja samanvärisiin.
Sulje lampun vaihtamisen jälkeen
suojakansi huolellisesti, jotta valaisin
pysyy tiiviinä.
F

K
ierrä liitintä neljäsosakierros
vastapäivään.
F

V
edä polttimon pidintä.
F

I
rrota polttimo ja vaihda se.
Asenna osat paikalleen päinvastaisessa
järjestyksessä.
Kaukovalot
F Poista suojus vetämällä kielekkeestä.
F I rrota moduulin tuki.
F

I
rrota polttimon pidin.
F

I
rrota polttimo ja vaihda se.
Kokoa moduuli asettamalla yksikkö koteloon ja
painamalla se takaisin paikalleen.
Muista kiinnittää suojakansi siten, että kieleke
osoittaa ylöspäin.
Toimintahäiriön sattuessa

163

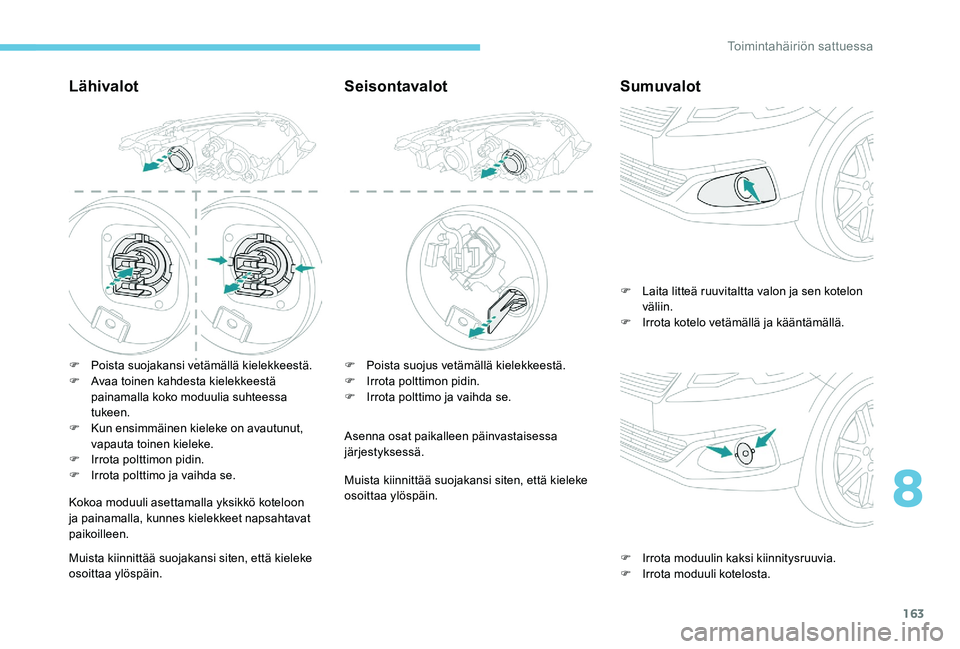

Lähivalot
F Poista suojakansi vetämällä kielekkeestä.
F A vaa toinen kahdesta kielekkeestä
painamalla koko moduulia suhteessa
tukeen.
F

K
un ensimmäinen kieleke on avautunut,
vapauta toinen kieleke.
F

I
rrota polttimon pidin.
F

I
rrota polttimo ja vaihda se.
Kokoa moduuli asettamalla yksikkö koteloon
ja painamalla, kunnes kielekkeet napsahtavat
paikoilleen.
Muista kiinnittää suojakansi siten, että kieleke
osoittaa ylöspäin.
Seisontavalot
F Poista suojus vetämällä kielekkeestä.
F I rrota polttimon pidin.
F

I
rrota polttimo ja vaihda se.
Asenna osat paikalleen päinvastaisessa
järjestyksessä.
Muista kiinnittää suojakansi siten, että kieleke
osoittaa ylöspäin.
Sumuvalot
F Laita litteä ruuvitaltta valon ja sen kotelon väliin.
F

I
rrota kotelo vetämällä ja kääntämällä.
F

I
rrota moduulin kaksi kiinnitysruuvia.
F

I
rrota moduuli kotelosta.
8
Toimintahäiriön sattuessa

164

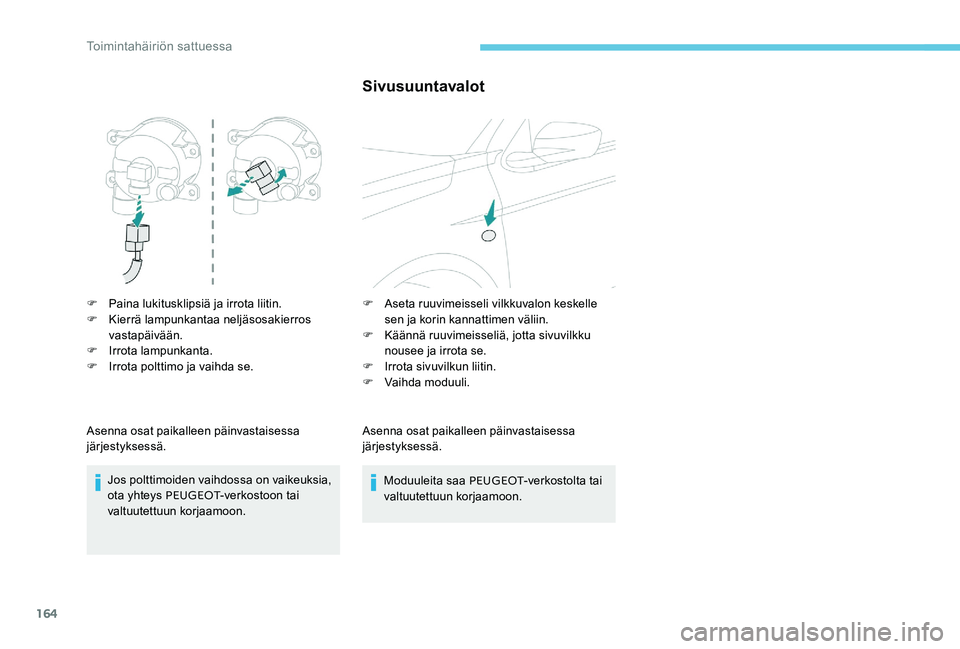

F Paina lukitusklipsiä ja irrota liitin.
F K ierrä lampunkantaa neljäsosakierros
vastapäivään.
F

I
rrota lampunkanta.
F

I
rrota polttimo ja vaihda se.
Asenna osat paikalleen päinvastaisessa
järjestyksessä. Jos polttimoiden vaihdossa on vaikeuksia,
ota yhteys PEUGEOT -verkostoon tai
valtuutettuun korjaamoon.
Sivusuuntavalot
F Aseta ruuvimeisseli vilkkuvalon keskelle sen ja korin kannattimen väliin.
F

K
äännä ruuvimeisseliä, jotta sivuvilkku
nousee ja irrota se.
F

I
rrota sivuvilkun liitin.
F

V
aihda moduuli.
Asenna osat paikalleen päinvastaisessa
järjestyksessä. Moduuleita saa PEUGEOT -verkostolta tai
valtuutettuun korjaamoon.
Toimintahäiriön sattuessa

165

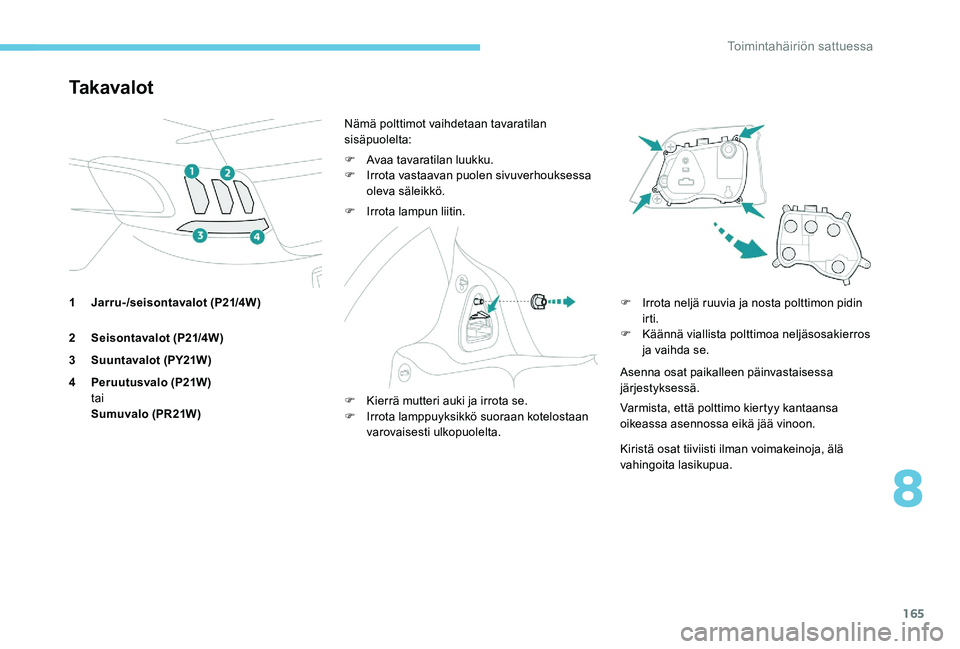

Ta k a v a l o t
1Jarru-/seisontavalot (P21/4W)
2 Seisontavalot (P21/4W)
3 Suuntavalot (PY21W)
4 Peruutusvalo (P21W)
tai
Sumuvalo (PR21W) Nämä polttimot vaihdetaan tavaratilan
sisäpuolelta:
F

A
vaa tavaratilan luukku.
F
Ir
rota vastaavan puolen sivuverhouksessa
oleva säleikkö.
F
I
rrota lampun liitin.
F
K
ierrä mutteri auki ja irrota se.
F

I
rrota lamppuyksikkö suoraan kotelostaan
varovaisesti ulkopuolelta. F
I rrota neljä ruuvia ja nosta polttimon pidin
irti.
F

K
äännä viallista polttimoa neljäsosakierros
ja vaihda se.
Asenna osat paikalleen päinvastaisessa
järjestyksessä.
Varmista, että polttimo kiertyy kantaansa
oikeassa asennossa eikä jää vinoon.
Kiristä osat tiiviisti ilman voimakeinoja, älä
vahingoita lasikupua.
8
Toimintahäiriön sattuessa

166

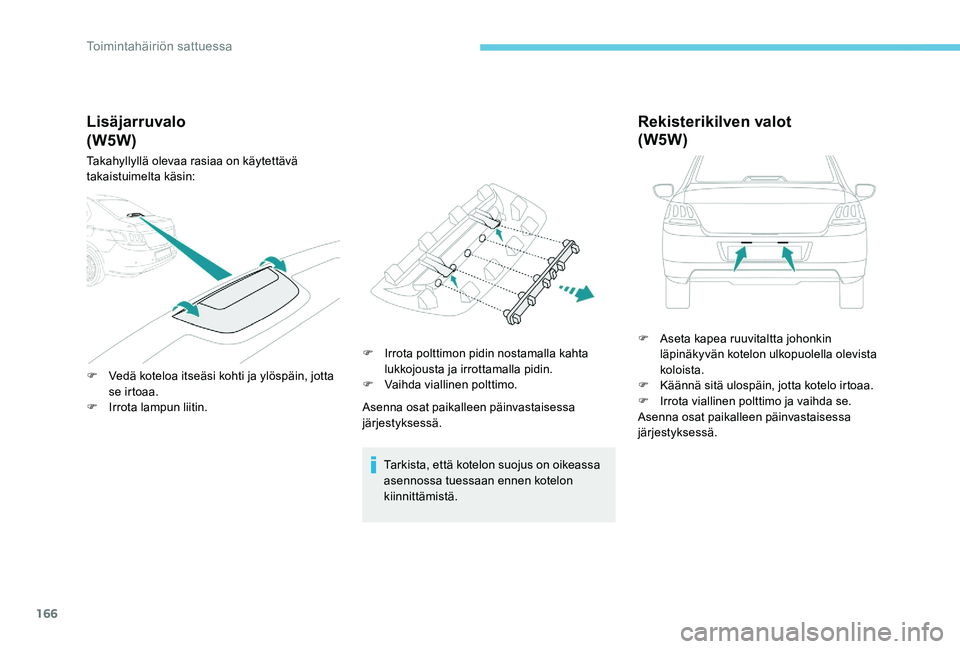

Lisäjarruvalo
Takahyllyllä olevaa rasiaa on käytettävä
takaistuimelta käsin:
F
V
edä koteloa itseäsi kohti ja ylöspäin, jotta
se irtoaa.
F

I
rrota lampun liitin. F

I
rrota polttimon pidin nostamalla kahta
lukkojousta ja irrottamalla pidin.
F

V
aihda viallinen polttimo.
Asenna osat paikalleen päinvastaisessa
järjestyksessä.
Tarkista, että kotelon suojus on oikeassa
asennossa tuessaan ennen kotelon
kiinnittämistä.
Rekisterikilven valot
(W5W)
F Aseta kapea ruuvitaltta johonkin läpinäkyvän kotelon ulkopuolella olevista
koloista.
F

K
äännä sitä ulospäin, jotta kotelo irtoaa.
F

I
rrota viallinen polttimo ja vaihda se.
Asenna osat paikalleen päinvastaisessa
järjestyksessä.
(W5W)
Toimintahäiriön sattuessa

167

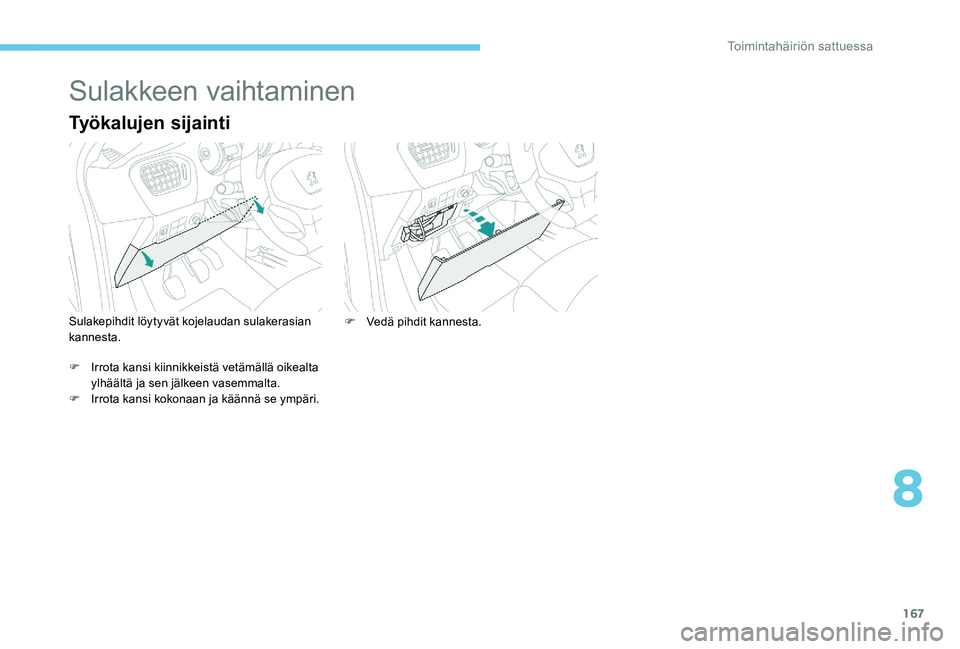

Sulakkeen vaihtaminen
Työkalujen sijainti
Sulakepihdit löytyvät kojelaudan sulakerasian
kannesta.
F
I
rrota kansi kiinnikkeistä vetämällä oikealta
ylhäältä ja sen jälkeen vasemmalta.
F

I
rrota kansi kokonaan ja käännä se ympäri. F
V edä pihdit kannesta.
8
Toimintahäiriön sattuessa

168

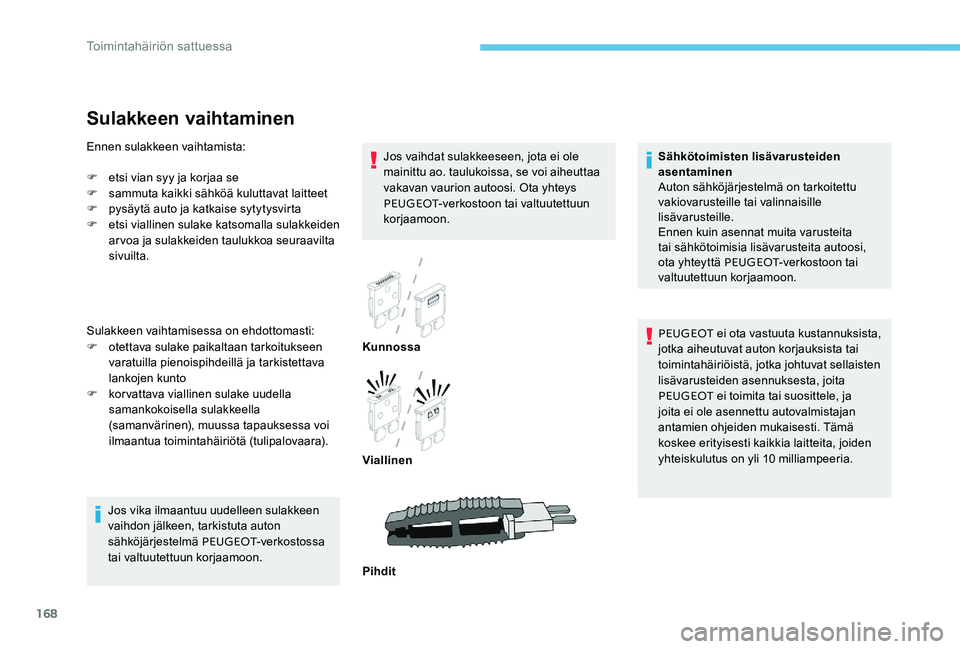

Sulakkeen vaihtaminen
Jos vaihdat sulakkeeseen, jota ei ole
mainittu ao. taulukoissa, se voi aiheuttaa
vakavan vaurion autoosi. Ota yhteys
PEUGEOT-verkostoon tai valtuutettuun
korjaamoon.
Jos vika ilmaantuu uudelleen sulakkeen
vaihdon jälkeen, tarkistuta auton
sähköjärjestelmä PEUGEOT -verkostossa
tai valtuutettuun korjaamoon. Kunnossa
Viallinen
Pihdit
Ennen sulakkeen vaihtamista:
F

e

tsi vian syy ja korjaa se
F

s

ammuta kaikki sähköä kuluttavat laitteet
F

p

ysäytä auto ja katkaise sytytysvirta
F

e

tsi viallinen sulake katsomalla sulakkeiden
arvoa ja sulakkeiden taulukkoa seuraavilta
sivuilta.
Sulakkeen vaihtamisessa on ehdottomasti:
F

o

tettava sulake paikaltaan tarkoitukseen
varatuilla pienoispihdeillä ja tarkistettava
lankojen kunto
F

k

orvattava viallinen sulake uudella
samankokoisella sulakkeella
(samanvärinen), muussa tapauksessa voi
ilmaantua toimintahäiriötä (tulipalovaara). Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille
lisävarusteille.
Ennen kuin asennat muita varusteita
tai sähkötoimisia lisävarusteita autoosi,
ota yhteyttä PEUGEOT
-verkostoon tai
valtuutettuun korjaamoon.
PEUGEOT ei ota vastuuta kustannuksista,
jotka aiheutuvat auton korjauksista tai
toimintahäiriöistä, jotka johtuvat sellaisten
lisävarusteiden asennuksesta, joita
PEUGEOT ei toimita tai suosittele, ja
joita ei ole asennettu autovalmistajan
antamien ohjeiden mukaisesti. Tämä
koskee erityisesti kaikkia laitteita, joiden
yhteiskulutus on yli 10 milliampeeria.
