159

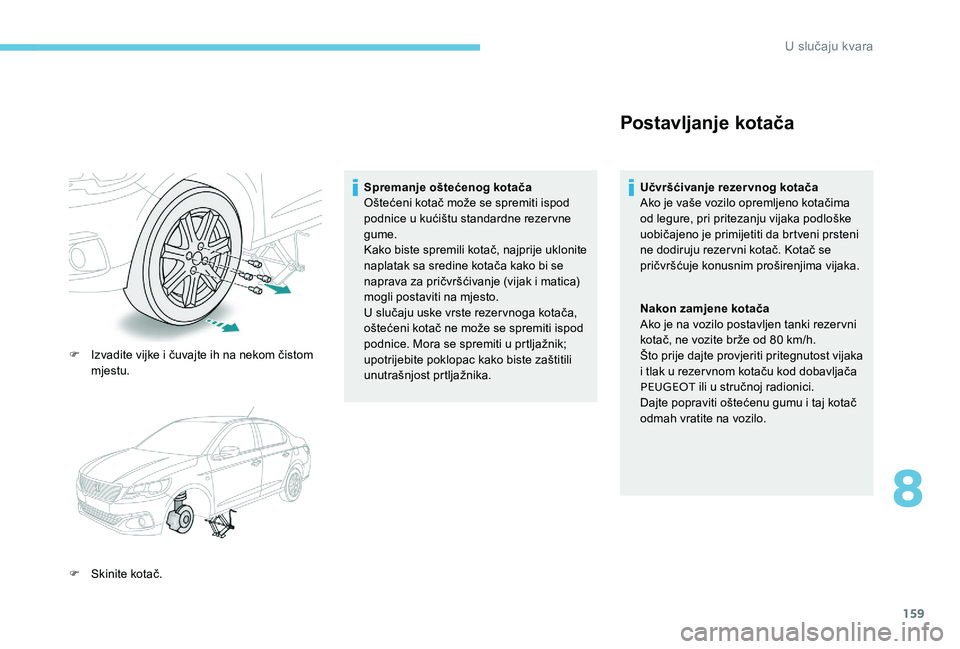

F Izvadite vijke i čuvajte ih na nekom čistom mjestu.
F

S
kinite kotač. Spremanje oštećenog kotača
Oštećeni kotač može se spremiti ispod
podnice u kućištu standardne rezervne
gume.
Kako biste spremili kotač, najprije uklonite
naplatak sa sredine kotača kako bi se
naprava za pričvršćivanje (vijak i matica)
mogli postaviti na mjesto.
U slučaju uske vrste rezervnoga kotača,
oštećeni kotač ne može se spremiti ispod
podnice. Mora se spremiti u prtljažnik;
upotrijebite poklopac kako biste zaštitili
unutrašnjost prtljažnika.
Postavljanje kotača
Učvršćivanje rezer vnog kotača
Ako je vaše vozilo opremljeno kotačima
od legure, pri pritezanju vijaka podloške
uobičajeno je primijetiti da brtveni prsteni
ne dodiruju rezervni kotač. Kotač se
pričvršćuje konusnim proširenjima vijaka.
Nakon zamjene kotača
Ako je na vozilo postavljen tanki rezervni
kotač, ne vozite brže od 80
km/h.
Što prije dajte provjeriti pritegnutost vijaka
i tlak u rezervnom kotaču kod dobavljača
PEUGEOT ili u stručnoj radionici.
Dajte popraviti oštećenu gumu i taj kotač
odmah vratite na vozilo.
8
8VOX

160

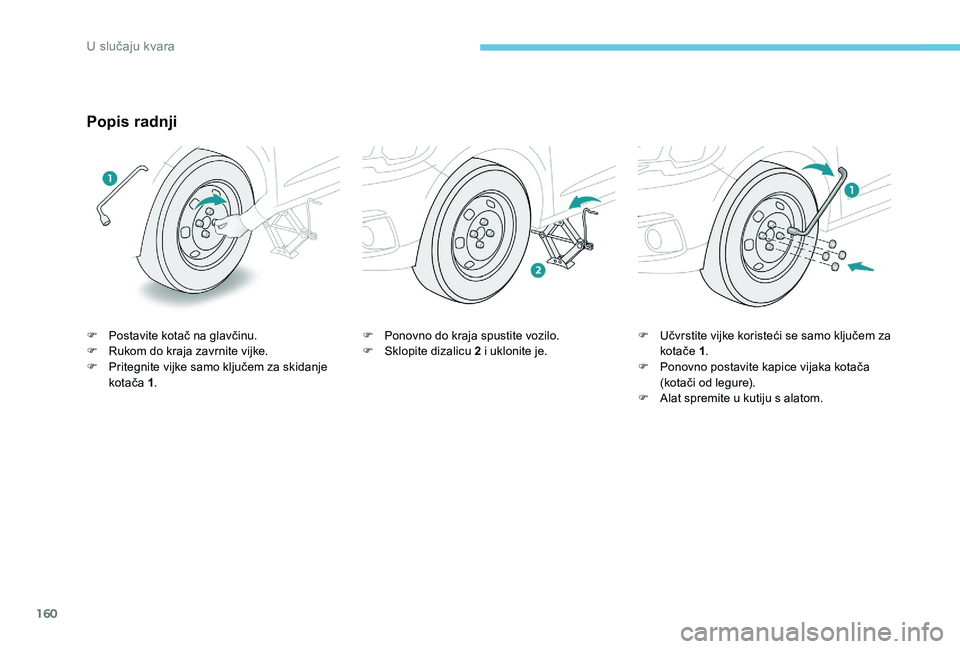

Popis radnji
F Postavite kotač na glavčinu.
F R ukom do kraja zavrnite vijke.
F

P
ritegnite vijke samo ključem za skidanje
kotača 1. F
P onovno do kraja spustite vozilo.
F S klopite dizalicu 2 i uklonite je.F
U čvrstite vijke koristeći se samo ključem za
kotače 1.
F

P
onovno postavite kapice vijaka kotača
(kotači od legure).
F

A
lat spremite u kutiju s alatom.
U slučaju kvara

161

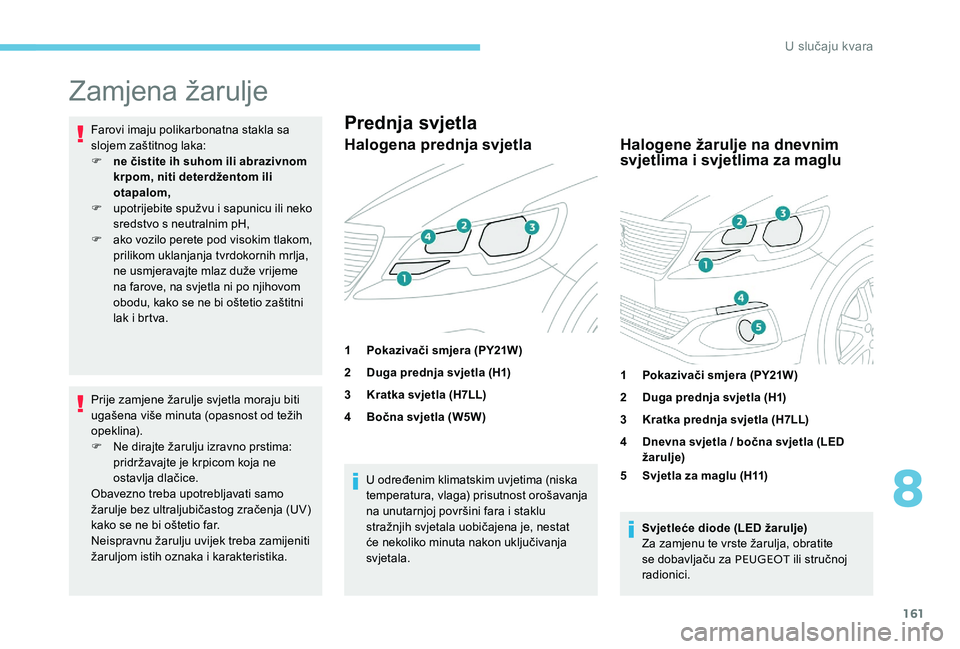

Zamjena žarulje
Farovi imaju polikarbonatna stakla sa
slojem zaštitnog laka:
F
n
e čistite ih suhom ili abrazivnom
krpom, niti deterdžentom ili
otapalom,
F

u
potrijebite spužvu i sapunicu ili neko
sredstvo s neutralnim pH,
F

a
ko vozilo perete pod visokim tlakom,
prilikom uklanjanja tvrdokornih mrlja,
ne usmjeravajte mlaz duže vrijeme
na farove, na svjetla ni po njihovom
obodu, kako se ne bi oštetio zaštitni
lak i brtva.
Prije zamjene žarulje svjetla moraju biti
ugašena više minuta (opasnost od težih
opeklina).
F

N
e dirajte žarulju izravno prstima:
pridržavajte je krpicom koja ne
ostavlja dlačice.
Obavezno treba upotrebljavati samo
žarulje bez ultraljubičastog zračenja (UV)
kako se ne bi oštetio far.
Neispravnu žarulju uvijek treba zamijeniti
žaruljom istih oznaka i karakteristika. U određenim klimatskim uvjetima (niska
temperatura, vlaga) prisutnost orošavanja
na unutarnjoj površini fara i staklu
stražnjih svjetala uobičajena je, nestat
će nekoliko minuta nakon uključivanja
svjetala.Prednja svjetla
Halogena prednja svjetla
1
Pokazivači smjera (PY21W)
2 Duga prednja svjetla (H1)
3 Kratka svjetla (H7LL)
4 Bočna svjetla (W5W)
Halogene žarulje na dnevnim
svjetlima i svjetlima za maglu
1Pokazivači smjera (PY21W)
2 Duga prednja svjetla (H1)
3 Kratka prednja svjetla (H7LL)
4 Dnevna svjetla / bočna svjetla (LED
žarulje)
5 Svjetla za maglu (H11)
Svjetleće diode (LED žarulje)
Za zamjenu te vrste žarulja, obratite
se dobavljaču za PEUGEOT ili stručnoj
radionici.
8
U slučaju kvara

162

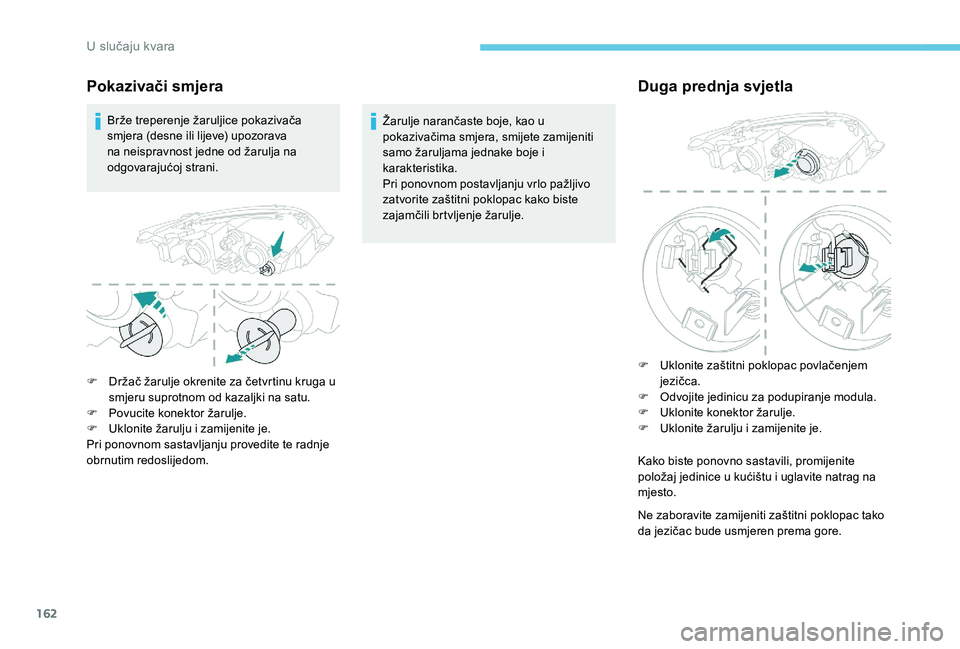

Pokazivači smjera
Brže treperenje žaruljice pokazivača
smjera (desne ili lijeve) upozorava
na neispravnost jedne od žarulja na
odgovarajućoj strani.Žarulje narančaste boje, kao u
pokazivačima smjera, smijete zamijeniti
samo žaruljama jednake boje i
karakteristika.
Pri ponovnom postavljanju vrlo pažljivo
zatvorite zaštitni poklopac kako biste
zajamčili brtvljenje žarulje.
F

D
ržač žarulje okrenite za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu.
F

P
ovucite konektor žarulje.
F

U
klonite žarulju i zamijenite je.
Pri ponovnom sastavljanju provedite te radnje
obrnutim redoslijedom.
Duga prednja svjetla
F Uklonite zaštitni poklopac povlačenjem jezičca.
F

O
dvojite jedinicu za podupiranje modula.
F

U
klonite konektor žarulje.
F

U
klonite žarulju i zamijenite je.
Kako biste ponovno sastavili, promijenite
položaj jedinice u kućištu i uglavite natrag na
mjesto.
Ne zaboravite zamijeniti zaštitni poklopac tako
da jezičac bude usmjeren prema gore.
U slučaju kvara

163

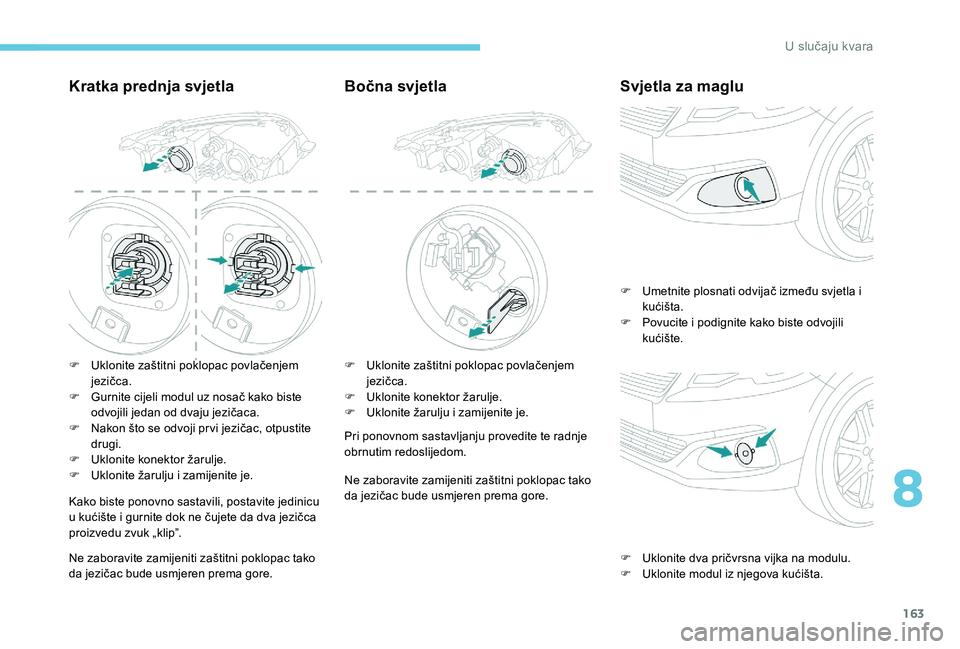

Kratka prednja svjetla
F Uklonite zaštitni poklopac povlačenjem jezičca.
F

G
urnite cijeli modul uz nosač kako biste
odvojili jedan od dvaju jezičaca.
F

N
akon što se odvoji prvi jezičac, otpustite
drugi.
F

U
klonite konektor žarulje.
F

U
klonite žarulju i zamijenite je.
Kako biste ponovno sastavili, postavite jedinicu
u kućište i gurnite dok ne čujete da dva jezičca
proizvedu zvuk „klip”.
Ne zaboravite zamijeniti zaštitni poklopac tako
da jezičac bude usmjeren prema gore.
Bočna svjetla
F Uklonite zaštitni poklopac povlačenjem jezičca.
F

U
klonite konektor žarulje.
F

U
klonite žarulju i zamijenite je.
Pri ponovnom sastavljanju provedite te radnje
obrnutim redoslijedom.
Ne zaboravite zamijeniti zaštitni poklopac tako
da jezičac bude usmjeren prema gore.
Svjetla za maglu
F Umetnite plosnati odvijač između svjetla i kućišta.
F

P
ovucite i podignite kako biste odvojili
kućište.
F

U
klonite dva pričvrsna vijka na modulu.
F

U
klonite modul iz njegova kućišta.
8
U slučaju kvara

164

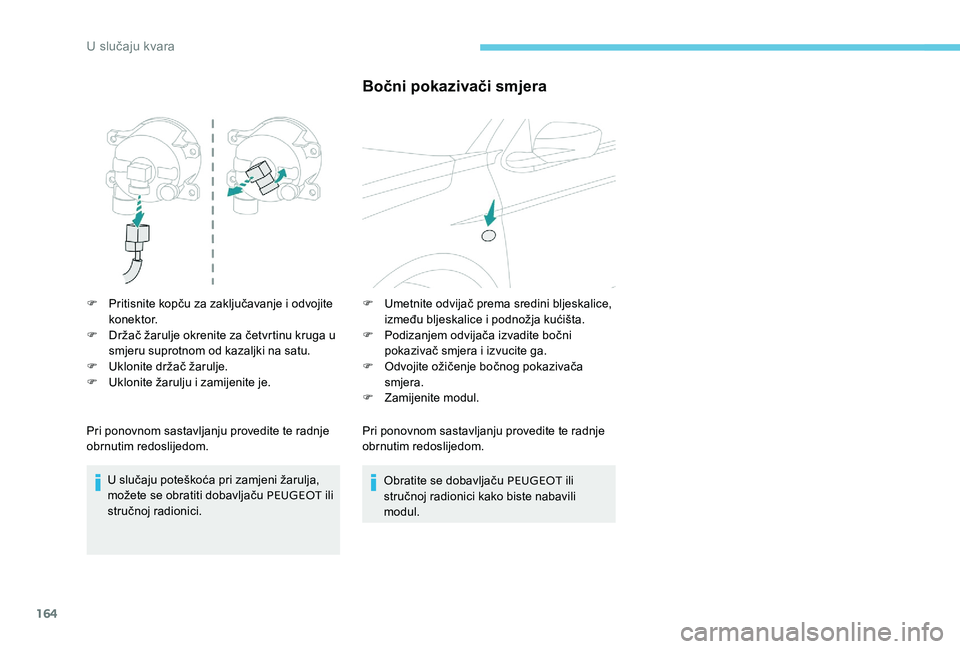

F Pritisnite kopču za zaključavanje i odvojite konektor.
F

D
ržač žarulje okrenite za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu.
F

U
klonite držač žarulje.
F

U
klonite žarulju i zamijenite je.
Pri ponovnom sastavljanju provedite te radnje
obrnutim redoslijedom. U slučaju poteškoća pri zamjeni žarulja,
možete se obratiti dobavljaču PEUGEOT ili
stručnoj radionici.
Bočni pokazivači smjera
F Umetnite odvijač prema sredini bljeskalice, između bljeskalice i podnožja kućišta.
F

P
odizanjem odvijača izvadite bočni
pokazivač smjera i izvucite ga.
F

O
dvojite ožičenje bočnog pokazivača
smjera.
F

Z
amijenite modul.
Pri ponovnom sastavljanju provedite te radnje
obrnutim redoslijedom.
Obratite se dobavljaču PEUGEOT ili
stručnoj radionici kako biste nabavili
modul.
8VOX

165

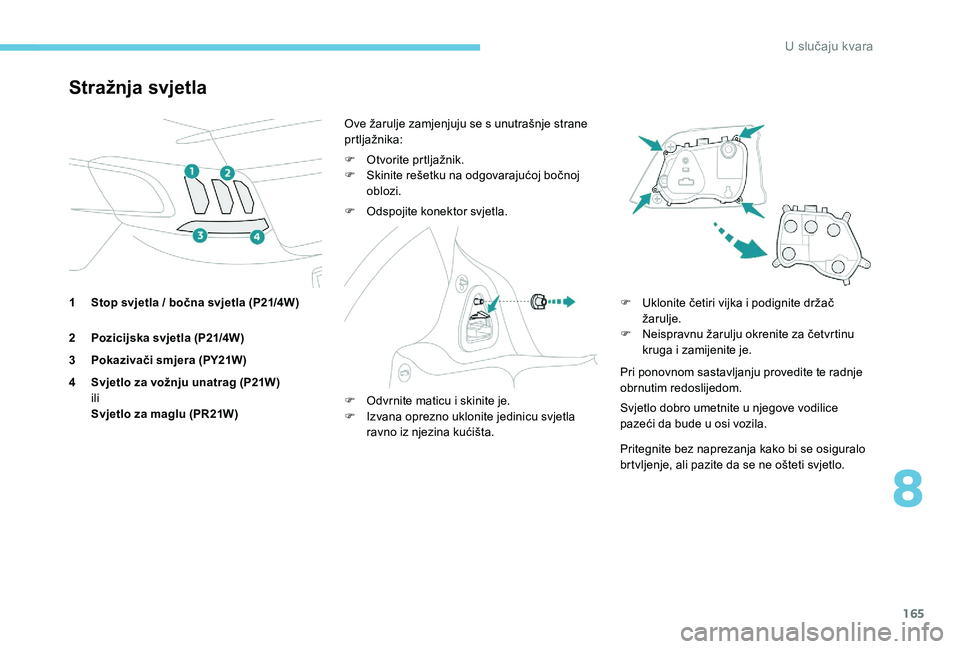

Stražnja svjetla
1Stop svjetla / bočna svjetla (P21/4W)
2 Pozicijska svjetla (P21/4W)
3 Pokazivači smjera (PY21W)
4 Svjetlo za vožnju unatrag (P21W)
ili
Svjetlo za maglu (PR21W) Ove žarulje zamjenjuju se s unutrašnje strane
prtljažnika:
F

O
tvorite prtljažnik.
F
S
kinite rešetku na odgovarajućoj bočnoj
oblozi.
F
O
dspojite konektor svjetla.
F
O
dvrnite maticu i skinite je.
F

I
zvana oprezno uklonite jedinicu svjetla
ravno iz njezina kućišta. F
U klonite četiri vijka i podignite držač
žarulje.
F

N
eispravnu žarulju okrenite za četvrtinu
kruga i zamijenite je.
Pri ponovnom sastavljanju provedite te radnje
obrnutim redoslijedom.
Svjetlo dobro umetnite u njegove vodilice
pazeći da bude u osi vozila.
Pritegnite bez naprezanja kako bi se osiguralo
brtvljenje, ali pazite da se ne ošteti svjetlo.
8
U slučaju kvara

166

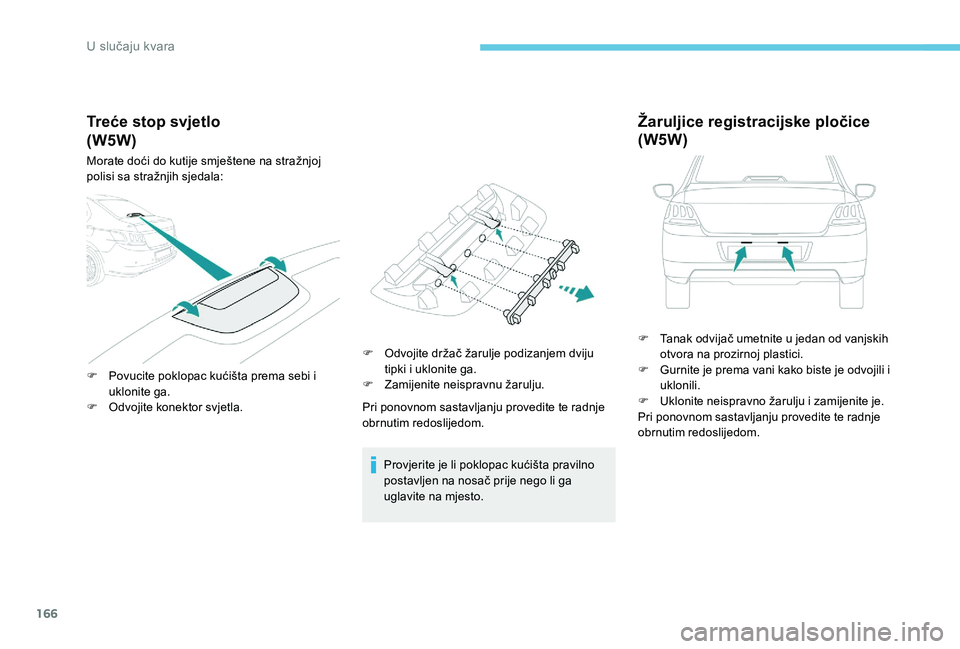

Treće stop svjetlo
Morate doći do kutije smještene na stražnjoj
polisi sa stražnjih sjedala:
F
P
ovucite poklopac kućišta prema sebi i
uklonite ga.
F

O
dvojite konektor svjetla. F

O
dvojite držač žarulje podizanjem dviju
tipki i uklonite ga.
F

Z
amijenite neispravnu žarulju.
Pri ponovnom sastavljanju provedite te radnje
obrnutim redoslijedom.
Provjerite je li poklopac kućišta pravilno
postavljen na nosač prije nego li ga
uglavite na mjesto.
Žaruljice registracijske pločice
(W5W)
F Tanak odvijač umetnite u jedan od vanjskih otvora na prozirnoj plastici.
F

G
urnite je prema vani kako biste je odvojili i
uklonili.
F

U
klonite neispravno žarulju i zamijenite je.
Pri ponovnom sastavljanju provedite te radnje
obrnutim redoslijedom.
(W5W)
U slučaju kvara

167

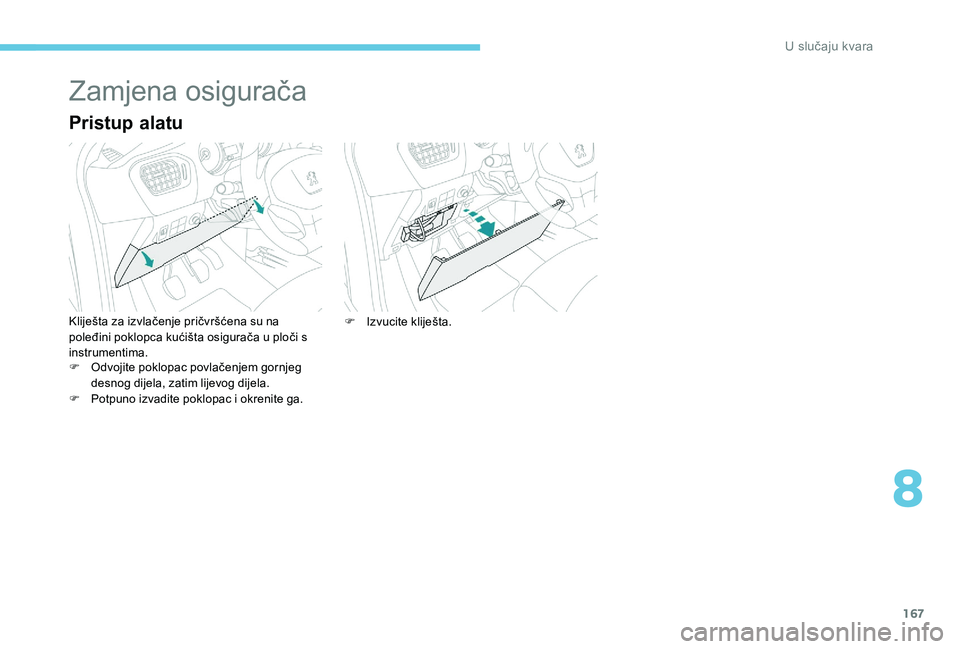

Zamjena osigurača
Pristup alatu
Kliješta za izvlačenje pričvršćena su na
poleđini poklopca kućišta osigurača u ploči s
instrumentima.
F
O
dvojite poklopac povlačenjem gornjeg
desnog dijela, zatim lijevog dijela.
F

P
otpuno izvadite poklopac i okrenite ga. F
I zvucite kliješta.
8
U slučaju kvara

168

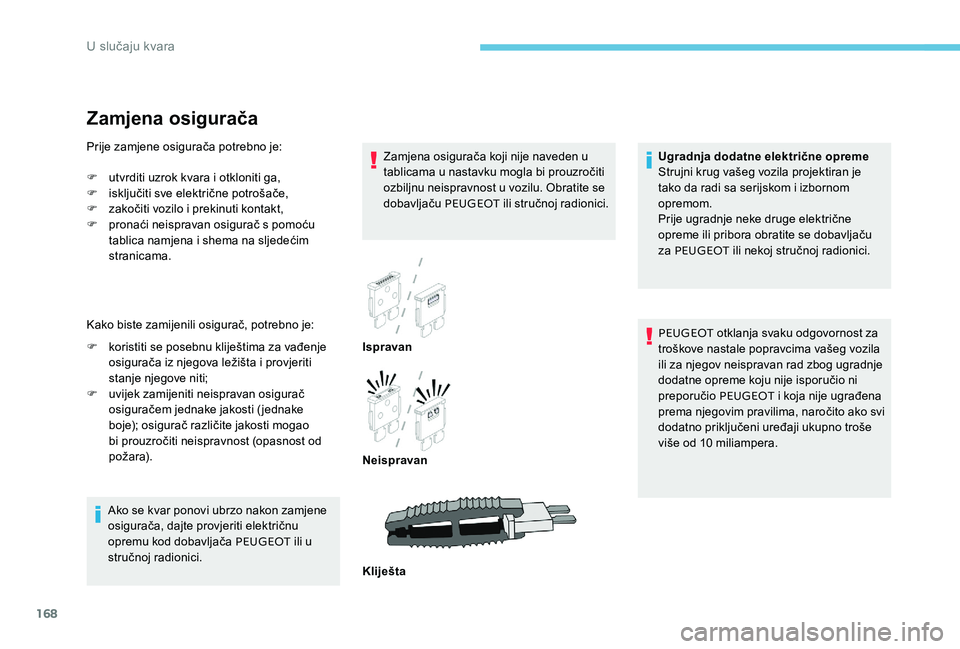

Zamjena osigurača
Zamjena osigurača koji nije naveden u
tablicama u nastavku mogla bi prouzročiti
ozbiljnu neispravnost u vozilu. Obratite se
dobavljaču PEUGEOT ili stručnoj radionici.
Ako se kvar ponovi ubrzo nakon zamjene
osigurača, dajte provjeriti električnu
opremu kod dobavljača PEUGEOT ili u
stručnoj radionici. Ispravan
Neispravan
Kliješta
Prije zamjene osigurača potrebno je:
F

u

tvrditi uzrok kvara i otkloniti ga,
F

i

sključiti sve električne potrošače,
F

z

akočiti vozilo i prekinuti kontakt,
F

p

ronaći neispravan osigurač s pomoću
tablica namjena i shema na sljedećim
stranicama.
Kako biste zamijenili osigurač, potrebno je:
F

k

oristiti se posebnu kliještima za vađenje
osigurača iz njegova ležišta i provjeriti
stanje njegove niti;
F

u

vijek zamijeniti neispravan osigurač
osiguračem jednake jakosti ( jednake
boje); osigurač različite jakosti mogao
bi prouzročiti neispravnost (opasnost od
požara). Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i izbornom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora obratite se dobavljaču
za PEUGEOT
ili nekoj stručnoj radionici.
PEUGEOT otklanja svaku odgovornost za
troškove nastale popravcima vašeg vozila
ili za njegov neispravan rad zbog ugradnje
dodatne opreme koju nije isporučio ni
preporučio PEUGEOT i koja nije ugrađena
prema njegovim pravilima, naročito ako svi
dodatno priključeni uređaji ukupno troše
više od 10 miliampera.
