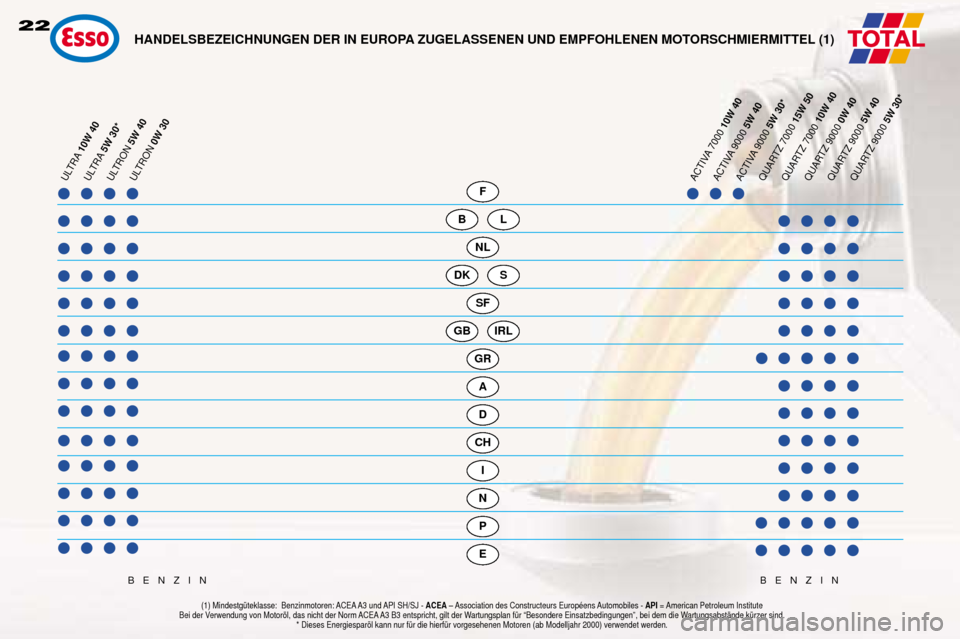

HANDELSBEZEICHNUNGEN DER IN EUROPA ZUGELASSENEN UND EMPFOHLENEN MOTORSCHMIERMITTEL (1)
(1) MindestgŸteklasse: Benzinmotoren: ACEA A3 und API SH/SJ -
ACEAÐ Association des Constructeurs EuropŽens Automobiles - API= American Petroleum Institute
Bei der Verwendung von Motoršl, das nicht der Norm ACEA A3 B3 entspricht, gilt der Wartungsplan fŸr ÒBesondere EinsatzbedingungenÓ, bei dem die WartungsabstŠnde kŸrzer sind. * Dieses Energiesparšl kann nur fŸr die hierfŸr vorgesehenen Motoren (ab Modelljahr 2000) verwendet werden.
BENZIN BENZIN
22
Page 22 of 133
0W203040
50
20W
15W
10W
5W
TOTAL
23
DIE WARTUNG IHRES 306 CABRIOLET
EMPFOHLENE UND ZUGELASSENESCHMIERMITTEL
Die in der nebenstehenden Tabelle aufgefŸhrten …lsorten sind fŸr diemeisten Betriebszwecke geeignet. Die nebenstehende Graphik gibt den
optimalen ViskositŠtsbereich fŸr diejeweiligen Betriebstemperaturen an. Es kšnnen auch synthetische …le ãhšherer QualitŠtÒ verwendet werden. In Ermangelung halbsynthetischer oder synthetischer …le kšnnen auch
…le der GŸteklasse API SH/SJ ver-wendet werden. FŸr diesen Fall sollte
der Wartungsplan fŸr ãBesondereEinsatzbedingungenÒ eingehalten
werden, der kŸrzere Wartungs-abstŠnde vorsieht. Scheuen Sie sich nicht, sich von
einem PEUGEOT Fachmann beratenzu lassen, um die guten Fahreigen-schaften Ihres Fahrzeugs zu erhalten
und die Wartungskosten so gŸnstigwie mšglich zu gestalten. In au§ereuropŠischen LŠndern wenden Sie sich bitte an den šrtlichen
Vertreter von Automobiles
PEUGEOT.
VORGESCHRIEBEN VORGESCHRIEBEN
Mechanisches ESSO GEAR OIL BVTOTAL TRANSMISSION BVGetriebe 75W-80 T.Nr. 9736.41 75W-80
VORGESCHRIEBEN
Automatikgetriebe ATF 4HP20-AL4
AL4 PR 9736.22
Automatikgetriebe ESSO ATF D TOTAL FLUIDE AT42
4 HP-14 PR 9730.94
Servolenkung ESSO ATF D TOTAL FLUIDE AT42 PR 9730.94
BremsflŸssigkeit PEUGEOT DOT4 KŸhlflŸssigkeit
PROCOR TM108 / GLYSANTIN G33 oder REVKOGEL 2000VORGESCHRIEBEN Schutz bis -35 ¡C
Sonstige zugelassene Betriebsstoffe
Page 23 of 133
12 3 4 56789 10 11 1 2
24 23 22 21 20 19 18 17 16 15
13 14
88
IHR 306 CABRIOLET IM EINZELNEN

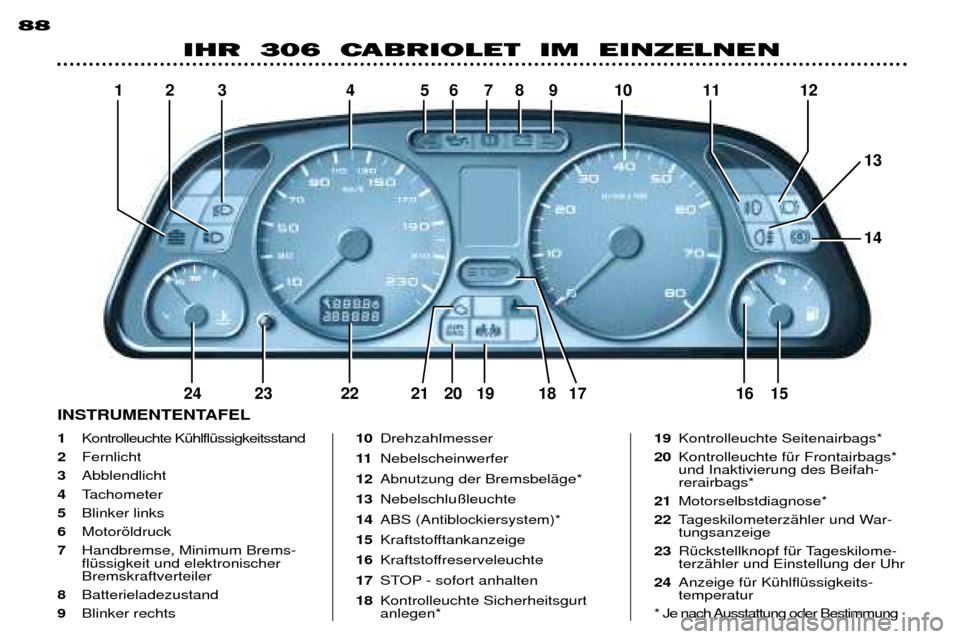

1Kontrolleuchte KŸhlflŸssigkeitsstand
2 Fernlicht
3 Abblendlicht
4 Tachometer
5 Blinker links
6 Motoršldruck
7 Handbremse, Minimum Brems- flŸssigkeit und elektronischerBremskraftverteiler
8 Batterieladezustand
9 Blinker rechts 10
Drehzahlmesser
11 Nebelscheinwerfer
12 Abnutzung der BremsbelŠge*
13 Nebelschlu§leuchte
14 ABS (Antiblockiersystem)*
15 Kraftstofftankanzeige
16 Kraftstoffreserveleuchte
17 STOP - sofort anhalten
18 Kontrolleuchte Sicherheitsgurtanlegen* 19
Kontrolleuchte Seitenairbags*
20 Kontrolleuchte fŸr Frontairbags*und Inaktivierung des Beifah-rerairbags*
21 Motorselbstdiagnose*
22 TageskilometerzŠhler und War-tungsanzeige
23 RŸckstellknopf fŸr Tageskilome-terzŠhler und Einstellung der Uhr
24 Anzeige fŸr KŸhlflŸssigkeits-temperatur
* Je nach Ausstattung oder Bestimmung
INSTRUMENTENTAFEL
Page 24 of 133
4 5 6 7 8 9 10 11 12 13 14
3 2 1
25 24 23 22 21 20 19 18 17 16 15
89

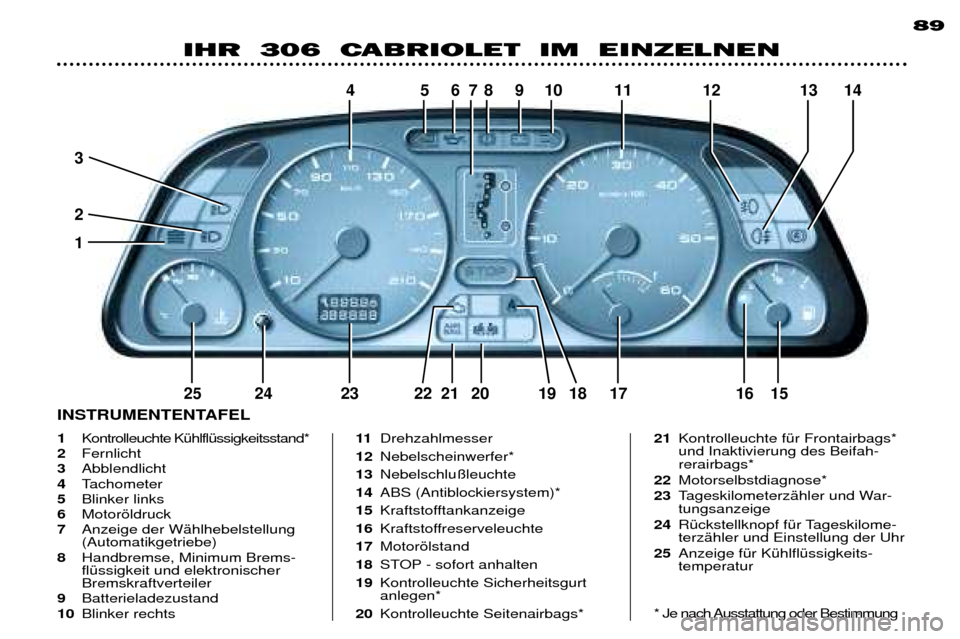

IHR 306 CABRIOLET IM EINZELNEN
1Kontrolleuchte KŸhlflŸssigkeitsstand*
2 Fernlicht
3 Abblendlicht
4 Tachometer
5 Blinker links
6 Motoršldruck
7 Anzeige der WŠhlhebelstellung (Automatikgetriebe)
8 Handbremse, Minimum Brems-flŸssigkeit und elektronischerBremskraftverteiler
9 Batterieladezustand
10 Blinker rechts 11
Drehzahlmesser
12 Nebelscheinwerfer*
13 Nebelschlu§leuchte
14 ABS (Antiblockiersystem)*
15 Kraftstofftankanzeige
16 Kraftstoffreserveleuchte
17 Motoršlstand
18 STOP - sofort anhalten
19 Kontrolleuchte Sicherheitsgurtanlegen*
20 Kontrolleuchte Seitenairbags* 21
Kontrolleuchte fŸr Frontairbags*und Inaktivierung des Beifah-rerairbags*
22 Motorselbstdiagnose*
23 TageskilometerzŠhler und War-tungsanzeige
24 RŸckstellknopf fŸr Tageskilome-terzŠhler und Einstellung der Uhr
25 Anzeige fŸr KŸhlflŸssigkeits-temperatur
* Je nach Ausstattung oder Bestimmung
INSTRUMENTENTAFEL
Page 25 of 133
90
IHR 306 CABRIOLET IM EINZELNEN
Wenn eine Kontrolleuchte dauernd brennt, ist dies ein Hinweis auf eine
Betriebsstšrung bei dem betreffenden
Aggregat. Beachten Sie diese Warnungund suchen Sie schnellstmšglich einen
PEUGEOT-VertragshŠndler auf.
Kontrollleuchte Hand- bremse, Minimum Brems-flŸssigkeit und elektroni-scher Bremskraftverteiler Zeigt an, da§:
Ð die Handbremse angezogen oder nicht richtig gelšst ist,
Ð die BremsflŸssigkeit zu stark abge- sunken ist (wenn die Leuchte wei- terbrennt, auch nachdem dieBremse gelšst wurde),
Ð wenn sie gleichzeitig mit der ABS- Kontrolleuchte aufleuchtet, zeigt siean, da§ eine Betriebsstšrung imBremssystem vorliegt.
Unbedingt sofort anhalten.
PEUGEOT-VertragshŠndler aufsuchen.
Warnleuchte (STOP) sofort anhalten (Gekoppelt mit der Kontrol- leuchte fŸr Motoršldruck)
Unbedingt sofort anhalten.
PEUGEOT-VertragshŠndler aufsu- chen. Kontrolleuchte Motoršl-druck
(Gekoppelt mit der Warn-
leuchte STOP - sofort anhal-ten)
Unbedingt sofort anhalten. Zeigt an:
Ð zu niedrigen …ldruck,
Ð …lmangel im Schmierkreis. Bei Bedarf …l nachfŸllen.
PEUGEOT-VertragshŠndler aufsuchen.
Kontrolleuchte Batteriela- dezustand Zeigt an:
Ð Stšrung im Ladestrom-
kreis,
Ð Klemmen der Batterie oder des Anlassers gelšst,
Ð Keilriemen der Lichtmaschine geris- sen oder locker,
Ð Lichtmaschine defekt.
PEUGEOT-VertragshŠndler aufsuchen.
Kontrolleuchte KŸhlflŸs- sigkeitsstand* Unbedingt sofort anhalten.
Warten bis der Motor abgekŸhlt ist, um FlŸssigkeit
nachzufŸllen. Der KŸhlkreislauf steht unter Druck.
Zum …ffnen und NachfŸllen von KŸhl- flŸssigkeit zunŠchst bis zur erstenRaste aufdrehen, um den Druckabsinken zu lassen.
PEUGEOT-VertragshŠndler aufsuchen. Kontrolleuchte Motor- selbstdiagnose* Sie leuchtet bei jedem Ein- schalten der ZŸndung auf.
Ein Aufleuchten wŠhrend der
Fahrt weist auf eine Betriebsstšrungbei der Einspritzanlage, der ZŸndanlage
oder der Abgasentgiftungsanlage hin. Ist das Fahrzeug mit einem Kataly- sator ausgerŸstet, so kann dieserbeschŠdigt werden. Suchen Sie schnellstens einen
PEUGEOT-VertragshŠndler auf.
Warnleuchte Kraftstoff-reserve Zeigt an, da§ noch min-
destens 6 Liter im Tanksind.
(Das Fassungsvermšgen des Kraft-
stofftanks betrŠgt ca. 50 Liter).
BETRIEBSKONTROLLE
Page 26 of 133
DCA
B91
IHR 306 CABRIOLET IM EINZELNEN
Kontrolleuchte- Antiblockiersystem(ABS) Sie leuchtet bei jedem Ein-
schalten der ZŸndung fŸr die Dauer von 3 Sekunden.
Ein Aufleuchten bei mehr als 12 km/h
weist auf eine Stšrung im ABS hin. Das Fahrzeug wird jedoch weiterhin herkšmmlich gebremst, und zwar mitBremskraftverstŠrkung.
PEUGEOT-VertragshŠndler aufsuchen.
Frontairbags und Inaktivierung desBeifahrerairbags Funktionsweise siehe Abschnitt AIRBAGS.
Seitenairbags Funktionsweise siehe Abschnitt AIRBAGS.
* Je nach Ausstattung.
…lstandsanzeige* Bei eingeschalteter ZŸndung wird der …lstand angezeigt:
Die Anzeige ist nur zuverlŠssig, wenn das Fahrzeug waagerecht steht undder Motor seit 10 Minuten abgestelltist.
Ð Zeiger im Bereich
C: …lstand
korrekt.
Ð Zeiger im Bereich D: …lstand mit
dem …lme§stab prŸfen und bei Bedarf …l nachfŸllen.
Maximarke auf dem …lme§stab niemals Ÿberschreiten. Die …lstandsanzeige erlischt etwa
fŸnfzehn Sekunden nach dem Anlas-sen des Motors.
Kontrolleuchte fŸrAbnutzung derBremsbelŠge vorn* Lassen Sie die Bremsbe- lŠge zu Ihrer eigenen Sicher-
heit austauschen, sobald die Kontrol-leuchte aufleuchtet.
PEUGEOT-VertragshŠndler aufsuchen. Anzeige fŸr KŸhlflŸssigkeitstem- peratur
Ð Zeiger im Bereich
A:
die Temperatur ist normal,
Ð Zeiger im Bereich B:
die Temperatur ist zu hoch.
Die Warnleuchte STOP - sofort anhal- ten leuchtet auf. Unbedingt sofort anhalten.
PEUGEOT-VertragshŠndler aufsuchen.
Page 27 of 133
DCA
B91
IHR 306 CABRIOLET IM EINZELNEN
Kontrolleuchte- Antiblockiersystem(ABS) Sie leuchtet bei jedem Ein-
schalten der ZŸndung fŸr die Dauer von 3 Sekunden.
Ein Aufleuchten bei mehr als 12 km/h
weist auf eine Stšrung im ABS hin. Das Fahrzeug wird jedoch weiterhin herkšmmlich gebremst, und zwar mitBremskraftverstŠrkung.
PEUGEOT-VertragshŠndler aufsuchen.
Frontairbags und Inaktivierung desBeifahrerairbags Funktionsweise siehe Abschnitt AIRBAGS.
Seitenairbags Funktionsweise siehe Abschnitt AIRBAGS.
* Je nach Ausstattung.
…lstandsanzeige* Bei eingeschalteter ZŸndung wird der …lstand angezeigt:
Die Anzeige ist nur zuverlŠssig, wenn das Fahrzeug waagerecht steht undder Motor seit 10 Minuten abgestelltist.
Ð Zeiger im Bereich
C: …lstand
korrekt.
Ð Zeiger im Bereich D: …lstand mit
dem …lme§stab prŸfen und bei Bedarf …l nachfŸllen.
Maximarke auf dem …lme§stab niemals Ÿberschreiten. Die …lstandsanzeige erlischt etwa
fŸnfzehn Sekunden nach dem Anlas-sen des Motors.
Kontrolleuchte fŸrAbnutzung derBremsbelŠge vorn* Lassen Sie die Bremsbe- lŠge zu Ihrer eigenen Sicher-
heit austauschen, sobald die Kontrol-leuchte aufleuchtet.
PEUGEOT-VertragshŠndler aufsuchen. Anzeige fŸr KŸhlflŸssigkeitstem- peratur
Ð Zeiger im Bereich
A:
die Temperatur ist normal,
Ð Zeiger im Bereich B:
die Temperatur ist zu hoch.
Die Warnleuchte STOP - sofort anhal- ten leuchtet auf. Unbedingt sofort anhalten.
PEUGEOT-VertragshŠndler aufsuchen.
Page 28 of 133
1
2
96
IHR 306 CABRIOLET IM EINZELNEN
Verstellen des Lenkrads in der Hšhe
Hebel drŸcken, um die Arretierung des Lenkrads zu lšsen. Lenkrad auf gewŸnschte Hšhe stellen
und zum Arretieren Hebel wiederanziehen.

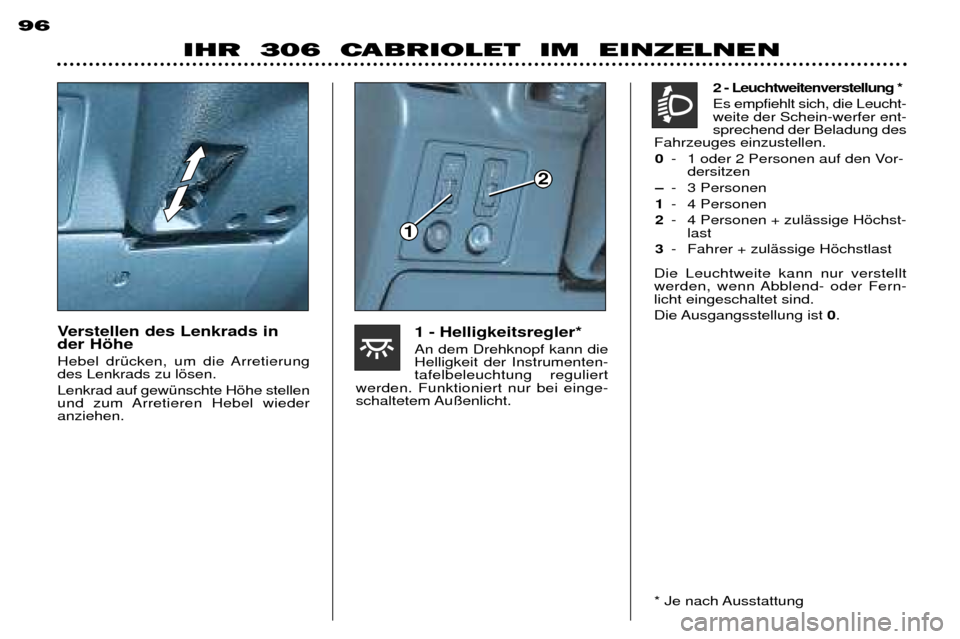

1 - Helligkeitsregler* An dem Drehknopf kann die Helligkeit der Instrumenten-tafelbeleuchtung reguliert
werden. Funktioniert nur bei einge-schaltetem Au§enlicht. 2 - Leuchtweitenverstellung * Es empfiehlt sich, die Leucht- weite der Schein-werfer ent-sprechend der Beladung des
Fahrzeuges einzustellen.
0 - 1 oder 2 Personen auf den Vor-
dersitzen
Ð - 3 Personen
1 - 4 Personen
2 - 4 Personen + zulŠssige Hšchst-
last
3 - Fahrer + zulŠssige Hšchstlast
Die Leuchtweite kann nur verstellt
werden, wenn Abblend- oder Fern-licht eingeschaltet sind.
Die Ausgangsstellung ist 0.
* Je nach Ausstattung
Page 29 of 133
1
4
IHR 306 CABRIOLET IM EINZELNEN
46
Von innen
- ZŸndschlŸssel auf Mdrehen
(Motor lŠuft nicht, …ldruck- Kontrolleuchte brennt).

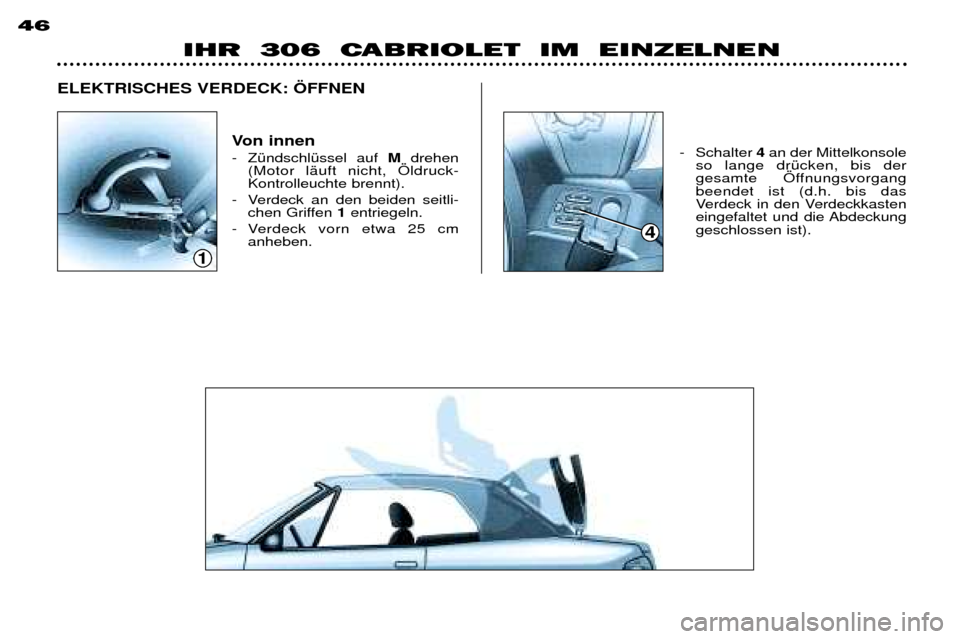

- Verdeck an den beiden seitli- chen Griffen 1entriegeln.
- Verdeck vorn etwa 25 cm anheben. - Schalter
4an der Mittelkonsole
so lange drŸcken, bis der
gesamte …ffnungsvorgangbeendet ist (d.h. bis das
Verdeck in den Verdeckkasten
eingefaltet und die Abdeckunggeschlossen ist).
ELEKTRISCHES VERDECK: …FFNEN
Page 30 of 133
4
ELEKTRISCHES VERDECK: SCHLIE§EN
Von innen
- ZŸndschlŸssel auf Mdrehen
(Motor lŠuft nicht, …ldruck- Kontrolleuchte brennt), vordereSeitenfenster herunterdrehen.
- Schalter 4an der Mittelkonsole so
lange drŸcken, bis der gesamteSchlie§vorgang beendet ist (das
Verdeck schlie§t nicht ganz bis zurWindschutzscheibe). Verdeck vorn am mittleren und
einem der seitlichen Griffe herunter-
ziehen, Haken der seitlichen Griffe indie entsprechenden Halterungen

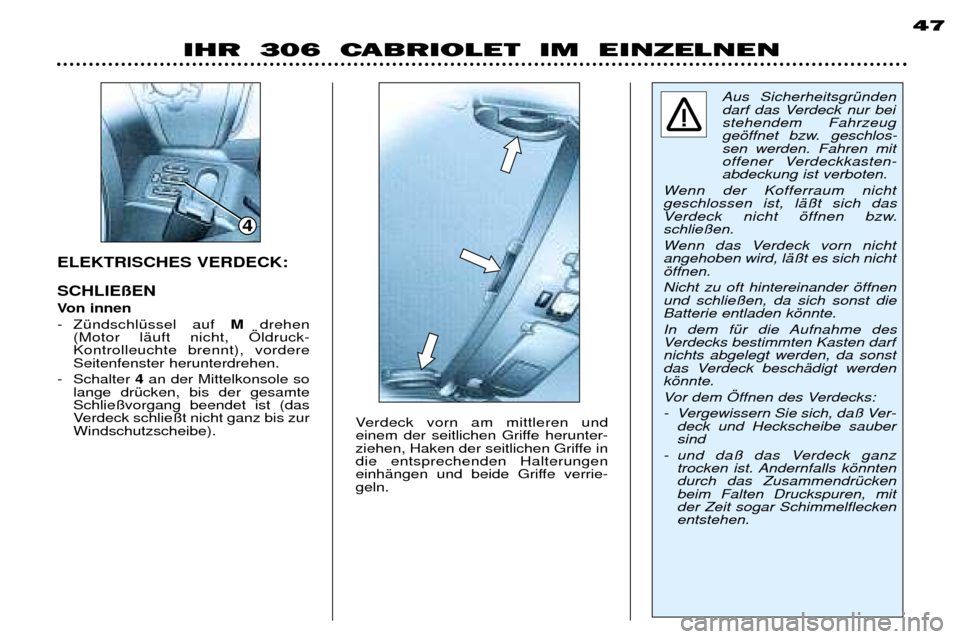

einhŠngen und beide Griffe verrie-geln. Aus SicherheitsgrŸnden
darf das Verdeck nur beistehendem Fahrzeug
gešffnet bzw. geschlos-sen werden. Fahren mit
offener Verdeckkasten-abdeckung ist verboten.
Wenn der Kofferraum nichtgeschlossen ist, lŠ§t sich das
Verdeck nicht šffnen bzw.schlie§en.
Wenn das Verdeck vorn nicht angehoben wird, lŠ§t es sich nichtšffnen. Nicht zu oft hintereinander šffnen und schlie§en, da sich sonst dieBatterie entladen kšnnte.
In dem fŸr die Aufnahme des
Verdecks bestimmten Kasten darfnichts abgelegt werden, da sonst
das Verdeck beschŠdigt werdenkšnnte.
Vor dem …ffnen des Verdecks:
- Vergewissern Sie sich, da§ Ver- deck und Heckscheibe sauber sind
- und da§ das Verdeck ganz trocken ist. Andernfalls kšnntendurch das ZusammendrŸckenbeim Falten Druckspuren, mitder Zeit sogar Schimmelflecken entstehen.
