Peugeot 306 C 2001 Manuel du propriétaire (in French)
Manufacturer: PEUGEOT, Model Year: 2001, Model line: 306 C, Model: Peugeot 306 C 2001Pages: 103, PDF Size: 1.84 MB
Page 21 of 103
89
VOTRE CABRIOLET 306 DANS LE DETAIL
1Niveau mini de liquide de refroi- dissement*.
2 Feux de route.
3 Feux de croisement.
4 Indicateur de vitesse.
5 Clignotant gauche.
6 Pression mini dÕhuile moteur.
7 Indicateur de position de vitesse(bo”te de vitesses automatique).
8 Frein ˆ main, niveau mini deliquide de frein et rŽpartiteurŽlectronique de freinage.
9 Charge batterie. 10
Clignotant droit.
11 Compte-tours.
12 Projecteurs antibrouillard avant*.
13 Feu antibrouillard arri
14
ABS : Syst
15 Indicateur de niveau de carburant.
16 Niveau mini de carburant.
17 Niveau dÕhuile moteur.
18 Alerte centralisŽe (STOP).
19 TŽmoin de bouclage de ceinturede sŽcuritŽ* 20
TŽmoin dÕairbags latŽraux*.
21 TŽmoin dÕairbags frontaux* etneutralisation airbag passager*.
22 Autodiagnostic moteur*.
23 Totalisateur kilomŽtrique journalieret indicateur de maintenance.
24 Remise ˆ zŽro du totalisateurkilomŽtrique journalier et rŽglagemontre.
25 Indicateur de tempŽrature deliquide de refroidissement.
* Suivant Žquipement ou destination.

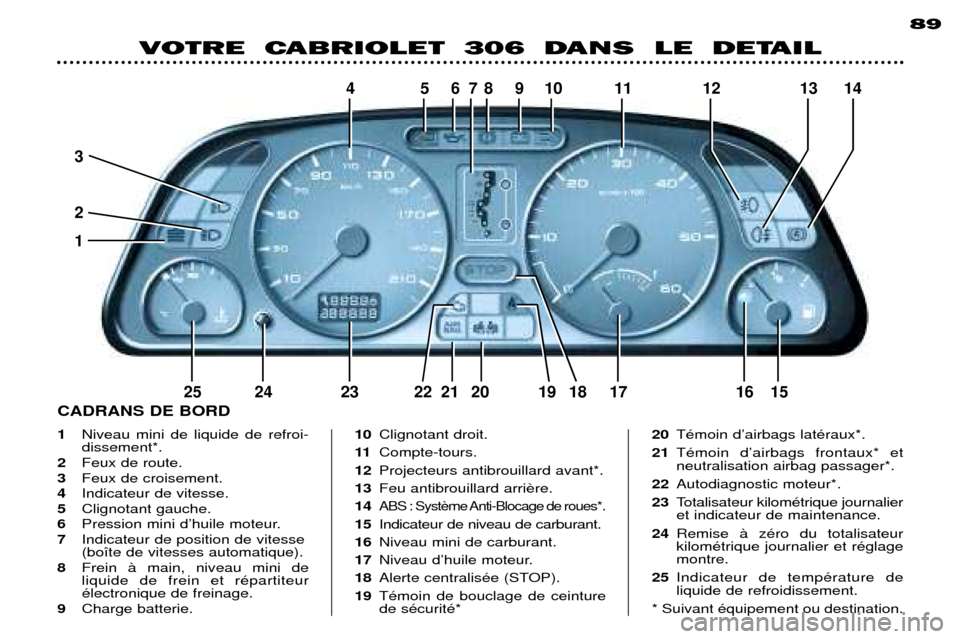

CADRANS DE BORD
4 5 6 7 8 9 10 11 12 13 14
3 2 1
25 24 23 22 21 20 19 18 17 16 15
Page 22 of 103
90
VOTRE CABRIOLET 306 DANS LE DETAIL
Un tŽmoin dÕalerte allumŽ en perma- nence est le signe dÕun dŽfaut defonctionnement de lÕorgane concer-nŽ. Ne nŽgligez pas cet avertisse-ment : consultez au plus vite un
Point Service PEUGEOT.
TŽmoin de frein de sta- tionnement, niveau minide liquide de frein etrŽpartiteur Žlectronique
de freinage Indique soit :
- que le frein ˆ main est serrŽ ou mal desserrŽ,
- une baisse excessive du liquide de frein (si le tŽmoin reste allumŽ m
- allumŽ simultanŽment avec le tŽmoin ABS, il indique un dysfonc-tionnement du syst
LÕarr
Consultez un Point Service PEUGEOT.
TŽmoin dÕalerte
centralisŽe (STOP) (CouplŽ avec le tŽmoin Pression dÕhuile moteur).
LÕarr
Consultez un Point Service PEUGEOT. TŽmoin de pression dÕhuile moteur CouplŽ avec le tŽmoin
dÕalerte centralisŽe (STOP).
LÕarr Indique soit :
- une pression dÕhuile insuffisante,- un manque dÕhuile dans le circuit de graissage. ComplŽtez le niveau dÕhuile si nŽcessaire.
Consultez un Point Service PEUGEOT.
TŽmoin de charge de batterie Indique soit :
- un fonctionnement dŽfec-
tueux du circuit de charge,
- des cosses de batterie ou de dŽmarreur desserrŽes,
- une courroie dÕalternateur section- nŽe ou dŽtendue,
- une panne dÕalternateur.
Consultez un Point Service PEUGEOT.
TŽmoin de niveau mini de liquide de refroidissement*
LÕarrAttendre le refroidissement du moteur pour complŽter le
niveau. Le circuit de refroidissement est sous pression. Pour lÕouvrir et complŽter le niveau, tournez au premier cran pour laissertomber la pression.
Consultez un Point Service PEUGEOT. TŽmoin dÕautodiagnosticmoteur* Il sÕallume ˆ chaque mise du
contact. LÕallumage en rou-
lant signale un fonctionnementdŽfectueux du systdÕallumage ou de dŽpollution. Il y a un risque de destruction du catalyseur si votre vŽhicule en estŽquipŽ.
Consultez un Point Service PEUGEOT.
TŽmoin de niveau mini de carburant Le tŽmoin du niveau mini de carburant indique quela quantitŽ de carburant
restant dans le rŽservoir est dÕaumoins 6 litres. (La capacitŽ du rŽser-
voir est dÕenviron 50 litres).
CONTRïLE DE MARCHE
* Suivant Žquipement.
Page 23 of 103
91
VOTRE CABRIOLET 306 DANS LE DETAIL
TŽmoin du syst Anti-Blocage de Roues(ABS)
Il sÕallume ˆ chaque mise du contactpendant 3 secondes.
LÕallumage du tŽmoin au dessus de 12 km/h indique un dysfonctionne-
ment du syst Le vŽhicule conserve nŽanmoins un freinage classique avec assistance.
Consultez un Point Service PEUGEOT.
Airbags frontaux et neutralisation airbagpassager Fonctionnement, voir chapitre AIRBAG.
Airbags latŽraux Fonctionnement, voir chapitre AIRBAG.
* Suivant Žquipement.
Indicateur de niveau dÕhuilemoteur* Contact mis, il indique le niveau dÕhuile.
LÕindication nÕest valable que si le vŽhicule est sur un sol horizontal etque le moteur est ˆ lÕarr10 minutes : - aiguille en zone
C, le niveau dÕhui-
le est correct,- aiguille dans la zone D, vŽrifiez le
niveau dÕhuile avec la jauge manuel- le et complŽtez-le si nŽcessaire. Ne jamais dŽpasser le niveau maxi de la jauge.
LÕindicateur de niveau dÕhuile sÕŽteint quinze secondes environ apr
dŽmarrage du moteur.
TŽmoin dÕusure desplaquettes de freinavant* Pour votre sŽcuritŽ, faites- les remplacer d
tŽmoin sÕallume.
Consultez un Point Service PEUGEOT.DC
Indicateur de tempŽrature du liquide de refroidissement - aiguille dans la zone A, la tempŽra-
ture est correcte, - aiguille dans la zone B, la tempŽra-
ture est trop ŽlevŽe. Le tŽmoin dÕalerte centralisŽe
(STOP) sÕallume.
LÕarr
Consultez un Point Service PEUGEOT.
A
B
Page 24 of 103
91
VOTRE CABRIOLET 306 DANS LE DETAIL
TŽmoin du syst Anti-Blocage de Roues(ABS)
Il sÕallume ˆ chaque mise du contactpendant 3 secondes.
LÕallumage du tŽmoin au dessus de 12 km/h indique un dysfonctionne-
ment du syst Le vŽhicule conserve nŽanmoins un freinage classique avec assistance.
Consultez un Point Service PEUGEOT.
Airbags frontaux et neutralisation airbagpassager Fonctionnement, voir chapitre AIRBAG.
Airbags latŽraux Fonctionnement, voir chapitre AIRBAG.
* Suivant Žquipement.
Indicateur de niveau dÕhuilemoteur* Contact mis, il indique le niveau dÕhuile.
LÕindication nÕest valable que si le vŽhicule est sur un sol horizontal etque le moteur est ˆ lÕarr10 minutes : - aiguille en zone
C, le niveau dÕhui-
le est correct,- aiguille dans la zone D, vŽrifiez le
niveau dÕhuile avec la jauge manuel- le et complŽtez-le si nŽcessaire. Ne jamais dŽpasser le niveau maxi de la jauge.
LÕindicateur de niveau dÕhuile sÕŽteint quinze secondes environ apr
dŽmarrage du moteur.
TŽmoin dÕusure desplaquettes de freinavant* Pour votre sŽcuritŽ, faites- les remplacer d
tŽmoin sÕallume.
Consultez un Point Service PEUGEOT.DC
Indicateur de tempŽrature du liquide de refroidissement - aiguille dans la zone A, la tempŽra-
ture est correcte, - aiguille dans la zone B, la tempŽra-
ture est trop ŽlevŽe. Le tŽmoin dÕalerte centralisŽe
(STOP) sÕallume.
LÕarr
Consultez un Point Service PEUGEOT.
A
B
Page 25 of 103
VOTRE CABRIOLET 306 DANS LE DETAIL
46
1
4
A lÕintŽrieur du vŽhicule
- Mettez le contact en position
M.
(moteur non tournant, tŽmoin de pression dÕhuile allumŽ).
- DŽverrouillez la capote ˆ lÕaide des deux poignŽes latŽrales 1.
- Soulevez lÕavant de la capote dÕenviron 25 cm. - Appuyez sur lÕinterrupteur
4
situŽ sur la console centralejusquÕˆ ce que la manÏuvresoit compldans son logement et couvre-capote fermŽ).
LA CAPOTE ƒLECTRIQUE : OUVERTURE
Page 26 of 103
LA CAPOTE ƒLECTRIQUE : FERMETURE
A lÕintŽrieur du vŽhicule
- Mettez le contact en position M
(moteur non tournant, tŽmoin de pression dÕhuile allumŽ et abais-sez les vitres avant).
- Appuyez sur lÕinterrupteur 4situŽ
sur la console centrale jusquÕˆ ceque la manoeuvre soit compl(capote dŽpliŽe jusquÕˆ lÕarrcelle-ci non plaquŽe sur le pare-brise). A lÕaide de la poignŽe centrale etdÕune poignŽe latŽrale, rabattezlÕavant de la capote, placez les cro-chets des poignŽes latŽrales dansleurs logements et verrouillez lesdeux poignŽes. Par mesure de sŽcuritŽ,
les manÏuvres dÕouver-ture et de fermeture doi-vent r
couvre-capote ouvert.
Si le coffre nÕest pas fermŽ, il estimpossible de rŽaliser lesmanÏuvres dÕouverture et de fer-meture de la capote. Si lÕavant de la capote nÕest pas soulevŽ, il est impossible de rŽali-ser lÕouverture de la capote. Ne pas faire trop de manoeuvres successives, car il y a risque dedŽcharge de la batterie. Ne mettre aucun objet dans lÕem- placement rŽservŽ au rangementde la capote, car il y a risque dedŽtŽrioration de celle ci.
Avant lÕouverture, de la capote :
- assurez-vous que la capote soit propre ainsi que la lunette arri
- assurez-vous que la capote soit bien s sion quÕelle subit lorsquÕelle estrepliŽe provoquerait desmarques et voire mtaches de moisissure ˆ terme.
VOTRE CABRIOLET 306 DANS LE DETAIL 47
4
Page 27 of 103
En cas de dŽfaillance Žlectrique
capote ouverte, il est possible de
rŽaliser la fermeture manuellement
A lÕaide de la poignŽe latŽrale 1
soulevez la capote et dŽpliez-la jus- quÕau point dur.
- Soulevez lÕarri
- Fermez le couvre-capote et ver- rouillez-le en tournant dÕun quart de tour la clŽ dŽmonte-roue B
dans le sens fermeture.
- Rabattez lÕarri le couvre-capote. - De lÕintŽrieur du vŽhicule, ˆ lÕaide
de la poignŽe centrale et dÕunepoignŽe latŽrale, rabattez lÕavantde la capote, placez les crochetsdes poignŽes latŽrales dans leurslogements et verrouillez les deuxpoignŽes.
Si lÕincident persiste, contactez un
Point Service PEUGEOT.
VOTRE CABRIOLET 306 DANS LE DETAIL
48
A
B
1
LA CAPOTE ƒLECTRIQUE : FERMETURE MANUELLE
Ouvrez le coffre, enlevez le bouchon A
.
A lÕaide de la clŽ dŽmonte-roue B,
tournez dÕun quart de tour dans lesens ouverture afin de libŽrer lecouvre-capote et ouvrez-le.
Page 28 of 103

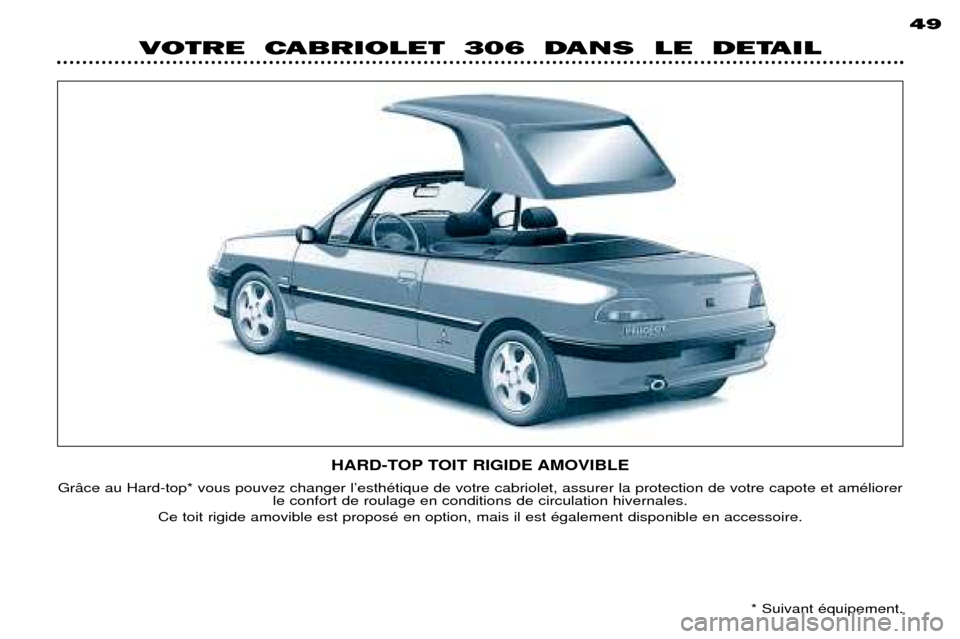

HARD-TOP TOIT RIGIDE AMOVIBLE
Gr‰ce au Hard-top* vous pouvez changer lÕesthŽtique de votre cabriolet, assurer la protection de votre capote et amŽliorer le confort de roulage en conditions de circulation hivernales.
Ce toit rigide amovible est proposŽ en option, mais il est Žgalement disponible en accessoire.
VOTRE CABRIOLET 306 DANS LE DETAIL 49
* Suivant Žquipement.
Page 29 of 103
LE HARD-TOP : DƒPOSE Outillage
Votre Hard-top vous a ŽtŽ fourni accompagnŽ dÕune trousse ˆ outilscomprenant : 1- Une trousse de rangement.
2 - Deux sangles de maintien.
3 - Un tournevis deux t
4 - Une paire de gants.
5 - Une clŽ spŽcifique.
6 - Une clŽ plate de 17. Serrez le frein de stationnement. Mettez le contact.Ouvrez toutes les vitres du vŽhicule.Coupez le contact.
- DŽvissez les caches
11situŽs sur
les custodes. - Maintenez les trappes latŽrales
7
en position ouverte ˆ lÕaide dÕune des sangles 2.
- DŽbranchez le connecteur 8du
faisceau de la lunette arri
chauffante du toit rigide.
- DŽverrouillez les fixations arri 9ˆ lÕaide de la clŽ spŽcifique 5(un
quart de tour en poussant delÕavant vers lÕarri
ATTENTIONLes opŽrations de dŽpose reposedŽcrites ci-apravoir ŽtŽ prŽsentŽes par votre
consessionnaire PEUGEOT ˆ lalivraison de votre vŽhicule. Dans le cas de postŽquipement, la premi
doit ment par un reprŽsentant de la
marque. LÕopŽration doit lisŽe par trois personnes.
VOTRE CABRIOLET 306 DANS LE DETAIL
50
6
3
5 1 4
2
11
98
7
2
5
9
12
14
Page 30 of 103
- DŽverrouillez les deux poignŽeslatŽrales avant 13.
- Enlevez le toit rigide amovible puis dŽposez-le dŽlicatement sur un poste de repos propre et stable. - Par le coffre, ouvrez manuellement le
couvre-capote 10. Pour cela enlevez
le bouchon et tournez la commandedÕun quart de tour dans le sens delÕouverture ˆ lÕaide de la clŽ dŽmonte
roue. Retirez la clŽ, fermez le coffre etmaintenez le couvre-capote 10ouvert
ˆ lÕaide de la seconde sangle 2.
- DŽposez les deux supports latŽraux 12 ˆ lÕaide de la clŽ plate de 17 6.
- Branchez le connecteur 8sur le
connecteur du faisceau placŽ derrire la trappe latŽrale droite de latablette supŽrieure 14(si le branche-
ment nÕest pas rŽalisŽ, la capote et la
soufflerie ne fonctionnent pas).
- Enlevez les sangles de maintien 2
du couvre-capote 10et des
trappes latŽrales 7.
- Refermez le couvre-capote 10
manuellement.
- Mettez le contact. -
Refermez la capote et remontez les vitres.
Avant de replier la capote dans son logement, veillezˆ ce quÕelle soit brossŽe,sŽchŽe afin dÕŽviter toute
moisissure et que la lunette arrisoit pliŽe correctement. Afin de ne pas dŽtŽriorer le couvre- capote et le coffre, il est impŽratif quece dernier soit fermŽ lors des opŽra-tions dÕouverture/fermeture ducouvre-capote. Bien que le couvre-capote puisse sembler se maintenir seul en posi-tion verticale, il est nŽcessaire debloquer celui-ci ˆ lÕaide dÕune sangle. Manipulez le toit en prenant soin de ne pas dŽtŽriorer le joint dÕŽtanchŽitŽ. Soyez extr la manipulation du toit rigide amo-vible afin dÕŽviter de le griffer ou de
lÕendommager. NÕinclinez pas le toit rigide amovible
contre un mur. Ne le placez pas enposition instable. Rangez le toit rigide amovible sur un poste de repos dans un endroitpropre et sec, et couvrez-le avec unecouverture. Apr te, consultez un Point Service PEUGEOT qui procŽdera ˆ lÕŽlimi-nation de plis Žventuels. OpŽration impŽrativeLe faisceau de la lunette arri chauffante du toit rigide doit toujoursdu connecteur peut provoquer desdŽg‰ts importants en cas de faussemanÏuvre.
Pour toute intervention, le contact doit
(sauf pendant la phase de manÏuvre du couvre-capote, pour capote Žlectrique).
VOTRE CABRIOLET 306 DANS LE DETAIL 51
12
13
10
2
