DIE PEUGEOT WARTUNG25
DIE PEUGEOT-WARTUNG STUFE A UND C UND DIE ZWISCHENDURCHSICHT
Garantie- Stufe
Operation Bezeichnung der Wartungsarbeiten
Inspektion A CZwischendurchsicht
WECHSEL- Motoršlwechsel. - EntlŸften des Kraftstofffilters (Dieselmotor). - …lfilter. - Kraftstofffilter(Benzinmotor). AUSTAUSCH- Kraftstofffilter-Einsatz (Dieselmotor). - Luftfilter-Einsatz. - ZŸndkerzen (Benzinmotor). - Motoršl (kontrollieren + nachfŸllen). - Getriebešl mechanisches Getriebe (kontrollieren + nachfŸllen). - Batterie (kontrollieren + nachfŸllen) bei abnehmbarem Verschlussstopfen. F†LLST€NDE- Front-/Heckscheibenwaschanlage (konrollieren + nachfŸllen). - KŸhlflŸssigkeit (kontrollieren + nachfŸllen). - BremsflŸssigkeit (kontrollieren + nachfŸllen). - FlŸssigkeit Servolenkung (komtrollieren + nachfŸllen je nach Ausstattung). - FunktionstŸchtigkeit der Licht- und Signalanlage. - Zustand der Scheiben, Scheinwerfer, Streuscheiben der Leuchten und RŸckspiegel - Hupe. - SpritzdŸsen der Scheiben- u. Scheinwerferwaschanlage. - Zustand der ScheibenwischerblŠtter. - Zustand und Spannung der Keilriemen der Zusatzaggregate. - Wirksamkeit der Handbremse. - Dichtigkeit und Zustand der Hydrauliksysteme (SchlŠuche, GehŠuse und …lwanne). KONTROLLEN- Zustand der Gummimanschetten. - Verschlei§ der vorderen/hinteren BremsbelŠge (Scheibenbremsen). - Verschlei§ der hinteren BremsbelŠge (Trommelbremsen) - Zustand und Spiel der Naben, Spurstangen, Kugelgelenke, Silentbuchsen. - Dichtigkeit der Sto§dŠmpfer. - Reifenzustand und Reifendruck (einschlie§lich Ersatzrad). - Abgasuntersuchung gemŠ§ geltender Gesetzgebung (Benzinmotor). - Abgasuntersuchung gemŠ§ geltender Gesetzgebung (Dieselmotor). - Pollenfilter (je nach Ausstattung). - Sichtkontrolle des gesamten Fahrzeugs.
PROBEFAHRT AUF DER STRASSE
: Alle Fahrbedingungen : Bei besonderen Bedingungen
Page 22 of 128
(1) MindestgŸteklasse: Benzinmotoren: ACEA A3 und API SH/SJ; Dieselmotoren: ACEA B3 und API CF/CD. ACEA= Association des Constructeurs EuropŽens Automobiles - API = American Petroleum Institute.
Bei der Verwendung von Motoršl, das nicht der Norm ACEA A3-B3 entspricht, gilt der Wartungsplan fŸr "Besondere Einsatzbedingungen", bei dem die WartungsabstŠnde kŸrzer sind. * Dieses Energiesparšl kann nur fŸr die hierfŸr vorgesehenen Motoren verwendet werden.

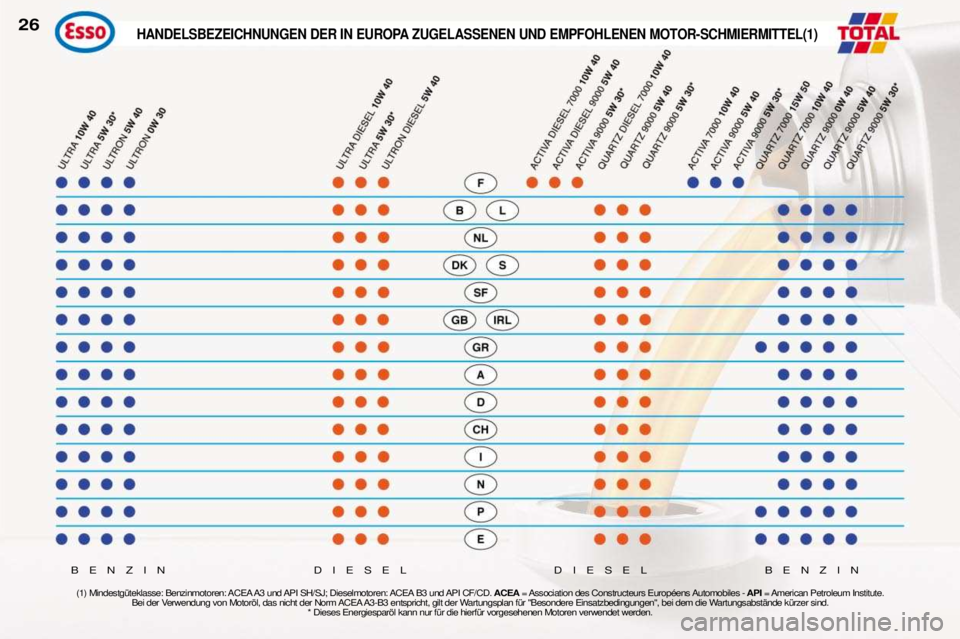

26HANDELSBEZEICHNUNGEN DER IN EUROPA ZUGELASSENEN UND EMPFOHLENEN MOTOR-SCHMIERMITTEL(1)
BENZIN DIESEL DIESEL BENZIN
Page 23 of 128
EMPFOHLENE UND ZUGELASSENESCHMIERMITTEL
Die in der nebenstehenden Tabelle aufgefŸhrten …lsorten sind fŸr diemeisten Betriebszwecke geeignet. Die nebenstehende Grafik gibt den
optimalen ViskositŠtsbereich fŸr diejeweiligen Betriebstemperaturen an. Es kšnnen auch vollsynthetische …le verwendet werden. In Ermangelung teilsynthetischer oder vollsynthetischer …le kšnnen
auch …le der GŸteklasse API SH/SJ(fŸr Benzinmotoren) oder CD/CF (fŸrDieselmotoren) verwendet werden.FŸr diesen Fall sollte der
Wartungsplan fŸr "BesondereEinsatzbedingungen" eingehalten
werden, der kŸrzere Wartungs-abstŠnde vorsieht. Scheuen Sie sich nicht, sich von
einem PEUGEOT- VertragshŠndlerberaten zu lassen, um die gutenFahreigenschaften Ihres Fahrzeugs
zu erhalten und die Wartungskostenso gŸnstig wie mšglich zu gestalten. In au§ereuropŠischen LŠndern wen- den Sie sich bitte an den šrtlichen
PEUGEOT-VertragshŠndler.
DIE PEUGEOT WARTUNG27
VORGESCHRIEBEN VORGESCHRIEBEN
Mechanisches ESSO GEAR OIL BVTOTAL TRANSMISSION BVGetriebe 75W 80 T.Nr. 9736.41 75W 80 Automatikgetriebe VORGESCHRIEBEN
AL4 ATF 4HP20-AL4 T.Nr. 9736.22
Sonstige zugelassene Betriebsstoffe
Servolenkung FL†SSIGKEIT DA PR 9730.A1
BremsflŸssigkeit PEUGEOT DOT4 KŸhlflŸssigkeit
PROCOR TM108/GLYSANTIN G33 oder REVKOGEL 2000
VORGESCHRIEBEN Schutz bis -35¡C
Page 24 of 128
1 -Drehzahlmesser
2 - Warnleuchte fŸr nicht angelegten Sicherheitsgurt
3 - Kontrollleuchte fŸrMotorselbstdiagnose
4 - Kontrollleuchte fŸr Handbremseund BremsflŸssigkeitststand
5 - Blinker links
6 - Anzeige fŸrKŸhlflŸssigkeitstemperatur
7 - Batterie-Ladekontrollleuchte 8 -
Warnleuchte STOP - sofort anhalten
9 - Warnleuchte fŸr Motoršldruck
10 - Kraftstoffreserveleuchte
11 - Blinker rechts
12 - Kraftstofftankanzeige
13 - Kontrollleuchte fŸrAntiblockiersystem (ABS)
14 - Airbag-Kontrollleuchte 15 -
Kontrollleuchte fŸr inaktivierten Beifahrerairbag
16 - Geschwindigkeitsmesser
17 - Wartungsanzeige, …lstandsanzeige undGesamtkilometerzŠhler
18 - RŸckstellknopf fŸr
TageskilometerzŠhler
19 - Kontrollleuchte fŸrNebelschlusslicht
20 - Kontrollleuchte fŸr ESP/ASR*
21 - Kontrollleuchte fŸrNebelscheinwerfer*
22 - VorglŸh-KontrollleuchteDieselmotor
23 - Kontrollleuchte fŸr Fernlicht
24 - Kontrollleuchte fŸrKŸhlflŸssigkeitsstand*
25 - Kontrollleuchte fŸr Abblendlicht
26 - Warnleuchte fŸr Wasser im
Kraftstofffilter (Diesel)*
27 - Helligkeitsregler
* Je nach Ausstattung
BETRIEBSKONTROLLE
28
KOMBIINSTRUMENT BENZIN- UND DIESELMOTOR
Page 25 of 128
BETRIEBSKONTROLLE29
1 -
Drehzahlmesser
2 - Warnleuchte fŸr nicht angelegten Sicherheitsgurt
3 - Kontrollleuchte fŸrMotorselbsdiagnose
4 - Kontrollleuchte fŸr Handbremseund BremsflŸssigkeitsstand
5 - Blinker links
6 - Anzeige fŸrKŸhlflŸssigkeitstemperatur
7 - Batterie-Ladekontrollleuchte 8 -
Warnleuchte STOP - sofort anhalten
9 - …ldruck-Warnleuchte
10 - Kraftstoffreserveleuchte
11 - Blinker rechts
12 - Kraftstofftanzeige
13 - Kontrollleuchte fŸrAntiblockiersystem (ABS)
14 - Airbag-Kontrollleuchte 15 -
Kontrollleuchte fŸr inaktivierten Beifahrerairbag
16 - Geschwindigkeitsmesser
17 - Wartungsanzeige,…lstandsanzeige undGesamtkilometerzŠhler
18 - RŸckstellknopf fŸr
TageskilometerzŠhler
19 - Kontrollleuchte fŸrNebelschlussleuchte
20 - Kontrollleuchte ESP/ASR*
21 - Kontrollleuchte fŸrNebelscheinwerfer*
22 - Kontrollleuchte fŸr Fernlicht
23 - Kontrollleuchte fŸrKŸhlflŸssigkeitsstand*
24 - Kontrollleuchte fŸr Abblendlicht
25 - Helligkeitsregler
26 - Kontrollleuchte fŸr ProgrammSport
27 - Kontrollleuchte fŸr Programm Schnee
28 - Anzeige fŸr WŠhlhebelstellung
* Je nach Ausstattung
KOMBIINSTRUMENT AUTOMATIKGETRIEBE
Page 26 of 128
Kontrollleuchte KŸhlflŸssigkeitsstand
Gekoppelt mit der Warnleuchte STOPsofort anhalten
Sie leuchtet bei jedem Einschalten der ZŸndung fŸr die Dauer von ca. 3 Sekunden.
Beim Aufleuchten dieser Kontrollleuchte ertšnt ein akustisches Signal verbundenmit der Meldung " KŸhlflŸssigkeit nachfŸllen " auf dem Multifunktionsbildschirm.
Unbedingt sofort anhalten.
Vorsicht: Warten bis der Motor abgekŸhlt ist, um FlŸssigkeit nachzufŸllen.
Der KŸhlkreislauf steht unter Druck. Warnleuchte STOP sofort anhalten Gekoppelt mit den Kontrollleuchten fŸr Motoršldruck, …ltemperatur*, KŸhlflŸssigkeitsstand, BremsflŸssigkeitsstand, einen Defekt am elektroni-
schen Bremskraftverteiler, ferner mit der Anzeige fŸr
KŸhlflŸssigkeitstemperatur und den Warnmeldungen fŸr nicht ordnungsgemŠ§ geschlos-
sene Fahrzeugteile in Form einer Abbildung auf dem Multifunktionsbildschirm Sie leuchtet bei jedem Einschalten der ZŸndung auf.Unbedingt sofort anhalten, wenn sie bei laufendem Motor blinkt.
PEUGEOT-VertragshŠndler aufsuchen.
Kontrollleuchte Motoršldruck
Gekoppelt mit der Warnleuchte " STOP- sofort anhalten".
Beim Aufleuchten dieser Kontrollleuchte bei laufendem Motor ertšnt ein
akustisches Signal verbunden mit der Meldung "…ldruck zu niedrig"
oder "…lnachfŸllen" auf dem Multifunktionsbildschirm.
Unbedingt sofort anhalten.Bei …lmangel im Schmierkreis …l nachfŸllen.
Schnellstens einen PEUGEOT-VertragshŠndler aufsuchen.
BETRIEBSKONTROLLE
Wenn eine Kontrollleuchte bei laufendem Motor dauernd brennt oder blinkt, ist dies ein Hinweis auf eine Betriebsstšrung. Bei bestimmten Kontrollleuchten
ertšnt beim Aufleuchten gleichzeitig ein akustisches Warnsignal und eineMeldung erscheint auf dem Multifunktionsbildschirm. Beachten Sie diese
Warnung und suchen Sie schnellstmšglich einen PEUGEOT-VertragshŠndler auf.
Wenn die STOP-Warnleuchte wŠhrend der Fahrt aufleuchtet, mŸssen Sie unbe- dingt anhalten, und zwar so, dass grš§tmšgliche Sicherheit gewŠhrleistet ist.
Zum NachfŸllen den Verschluss zur
Vermeidung von VerbrŸhungen zunŠchstnur um zwei Umdrehungen aufschrau-ben, um den Druck absinken zu lassen. Sobald der Druck abgesunken ist,
Verschluss ganz entfernen undFlŸssigkeit nachfŸllen.
PEUGEOT-VertragshŠndler aufsu- chen.
Kontrollleuchte Handbremse undBremsflŸssigkeitsstand
Gekoppelt mit der Warnleuchte
STOP sofort anhalten
Sie leuchtet bei jedem Einschaltender ZŸndung auf.
Beim Aufleuchten ertšnt ein akustisches Signal verbunden mit einer Meldung Ÿber
den Grund der Warnung auf demMultifunktionsbildschirm: - "Handbremse vergessen" , wenn die
Handbremse angezogen oder nicht richtig gelšst ist,
- "BremsflŸssigkeitsstand zu nie-drig" , wenn die BremsflŸssigkeit zu
stark abgesunken ist (und die Leuchteweiterbrennt, auch nachdem dieBremse gelšst wurde),
- "Stšrung Bremssystem" , erscheint
gleichzeitig mit der ABS-Kontrollleuchteund weist auf eine Stšrung beim elek-tronischen Bremskraftverteiler hin.
Unbedingt sofort anhalten.
PEUGEOT-VertragshŠndler aufsuchen.
* Je nach Ausstattung
BETRIEBSKONTROLLE
30
Page 27 of 128
Warnleuchte Batterieladezustand Sie leuchtet bei jedem Einschalten der ZŸndung.
Wenn sie bei laufendem Motoraufleuchtet, ertšnt gleichzeitig einakustisches Signal verbunden mitder Meldung "Stšrung
Batterieladung unzureichend" auf
dem Multifunktionsbildschirm.
Dies kann darauf hinweisen, dass:
- eine Funktionsstšrung im Ladestromkreis vorliegt,
- Klemmen der Batterie oder des Anlassers gelšst sind,
- der Keilriemen der Lichtmaschine gerissen oder locker ist,
- die Lichtmaschine defekt ist.
PEUGEOT-VertragshŠndler aufsuchen.
Kontrollleuchte Anti- blockiersystem (ABS) Sie leuchtet bei jedem Einschalten der ZŸndung fŸr
die Dauer von 3 Sekunden.
Wenn sie nicht erlischt oder bei mehr als 12 km/h aufleuchtet, weist dies
auf eine Stšrung im ABS hin . Das Fahrzeug wird jedoch weiterhin herkšmmlich gebremst, und zwar mitBremskraftverstŠrkung.
Beim Aufleuchten ertšnt ein akustisches Signal verbunden mit der Meldung"Stšrung ABS" auf dem
Multifunktionsbildschirm.
PEUGEOT-VertragshŠndler aufsuchen. Kontrollleuchte ESP/ASR* Sie leuchtet bei jedem Einschalten der ZŸndung fŸr die Dauer von 3 Sekunden.
Wenn sie nicht erlischt oder bei laufendem Motor und wŠhrend der Fahrt aufleuchtet, ertšnt gleichzeitig ein akustisches Signal verbunden mit der
Meldung "ESP/ASR au§er Betrieb" auf dem Multifunktionsbildschirm; PEU-
GEOT-VertragshŠndler aufsuchen. Sie blinkt, wenn das System eingeschaltet wird und leuchtet auf, wenn es inaktiviert wird.
VorglŸhkontrollleuchte Dieselmotor Sie leuchtet beim Einschalten der ZŸndung auf.
Warten Sie, bis sie erloschen ist, bevor Sie den Motor anlassen.
Kontrollleuchte Wasser im Diesel-Kraftstofffilter* (je nach Land)
Beim Aufleuchten dieser Kontrollleuchte ertšnt ein akustisches Signal verbunden mit der Meldung "Wasser im Diesel-Kraftstofffilter" auf
dem Multifunktionsbildschirm.
Es besteht die Gefahr, dass die Einspritzanlage beschŠdigt wird.
Suchen Sie schnellstmšglich einen PEUGEOT-VertragshŠndler auf.
* Je nach Ausstattung
Kontrollleuchte Motorselbstdiagnose Sie leuchtet bei jedem Einschalten der ZŸndung auf.
Die Warnleuchte fŸr den verstopften Partikelfilter ist mit der Kontrollleuchte fŸr Motorselbstdiagnose gekoppelt.
Ein Aufleuchten bei laufendem Motor verbunden mit einem akustischen Signalund folgenden Meldungen auf dem Multifunktionsbildschirm: - " Stšrung Abgasentgiftungsanlage " bzw..
- " Mindeststand Dieselzusatz " oder "Verstopfungsgefahr Partikelfilter " deu-
tet auf einen Defekt in der Abgasentgiftungsanlage bzw. eine Funktionsstšrung des Partikelfilters hin.
Ein Blinken der Leuchte bei laufendem Motor verbunden mit einem akustischenSignal und der Meldung " Katalysator defekt" auf dem Multifunktionsbildschirm
weist auf eine Stšrung in der Einspritz- oder ZŸndanlage hin. Der Katalysatorkšnnte beschŠdigt werden (nur beim Benzinmotor). Suchen Sie schnellstens
einen PEUGEOT-VertragshŠndler auf.
BETRIEBSKONTROLLE 31
Page 28 of 128
Kontrollleuchte fŸr inaktivierten Beifahrerairbag*
Beim Aufleuchten dieser Kontrollleuchte ertšnt ein akustisches Signal verbunden mit der Meldung "Beifahrerairbag inaktiviert" auf dem
Multifunktionsbildschirm.
Wenn der Beifahrerairbag inaktiviert ist, leuchtet die Kontrollleuchte beimEinschalten der ZŸndung auf und bleibt erleuchtet. Sollte die Kontrollleuchte blinken, wenden Sie sich auf jeden Fall an einen
PEUGEOT-VertragshŠndler.
Warnleuchte fŸr nicht angelegten Sicherheitsgurt Bei laufendem Motor leuchtet die Kontrollleuchte auf, wenn der Fahrer den Gurt nicht angelegt hat.Kraftstoffreserveleuchte
Die Warnleuchte leuchtet beim Einschalten der ZŸndung fŸr die Dauer von drei Sekunden auf.
Beim Aufleuchten wŠhrend der Fahrt ertšnt gleichzeitig ein akus-
tisches Signal verbunden mit der Meldung " geringe Kraftstoffreserve" auf dem
Multifunktionsbildschirm.
Wenn sie aufleuchtet, reicht der Kraftstoff noch fŸr mindestens 50 km. Der Tank
fasst ca. 60 Liter. Wenn die Leuchte blinkt, weist dies auf eine Stšrung der
Kraftstoffanzeige hin. PEUGEOT-VertragshŠndler aufsuchen.
* Je nach Ausstattung
Airbag-Kontrollleuchte Die Kontrollleuchte leuchtet beim Einschalten der ZŸndung fŸr die Dauer von einigen Sekunden.
Beim Aufleuchten dieser Kontrollleuchte ertšnt ein akustisches Signal
verbunden mit der Meldung " Anomalie Airbag" auf dem Multifunktionsbildschirm
und weist hin auf:
- einen Defekt der Frontairbags,oder
- einen Defekt der Seiten- oder Kopfairbags.
Suchen Sie einen PEUGEOT-VertragshŠndler auf. Anzeige fŸr KŸhlflŸssigkeitstemperatur Zeiger im Bereich
A: Die Temperatur
ist normal. Zeiger im Bereich B: Die Temperatur
ist zu hoch. Die STOP-Warnleuchte
blinkt verbunden mit einem akusti- schen Signal und der Meldung"hohe KŸhlwassertemperatur" auf
dem Multifunktionsbildschirm. Unbedingt sofort anhalten.
Vorsicht: Vor dem NachfŸllen von
KŸhlwasser Motor abkŸhlen lassen. Der KŸhlkreislauf steht unter Druck.Zum NachfŸllen bei einer Panne den
Verschluss zur Vermeidung von
VerbrŸhungen zunŠchst nur um zweiUmdrehungen aufschrauben, umden Druck absinken zu lassen. Sobald der Druck abgesunken ist,
Verschluss ganz entfernen undFlŸssigkeit nachfŸllen.
PEUGEOT-VertragshŠndler einschalten.
BETRIEBSKONTROLLE
32
Page 29 of 128
Kontrollleuchte fŸr inaktivierten Beifahrerairbag*
Beim Aufleuchten dieser Kontrollleuchte ertšnt ein akustisches Signal verbunden mit der Meldung "Beifahrerairbag inaktiviert" auf dem
Multifunktionsbildschirm.
Wenn der Beifahrerairbag inaktiviert ist, leuchtet die Kontrollleuchte beimEinschalten der ZŸndung auf und bleibt erleuchtet. Sollte die Kontrollleuchte blinken, wenden Sie sich auf jeden Fall an einen
PEUGEOT-VertragshŠndler.
Warnleuchte fŸr nicht angelegten Sicherheitsgurt Bei laufendem Motor leuchtet die Kontrollleuchte auf, wenn der Fahrer den Gurt nicht angelegt hat.Kraftstoffreserveleuchte
Die Warnleuchte leuchtet beim Einschalten der ZŸndung fŸr die Dauer von drei Sekunden auf.
Beim Aufleuchten wŠhrend der Fahrt ertšnt gleichzeitig ein akus-
tisches Signal verbunden mit der Meldung " geringe Kraftstoffreserve" auf dem
Multifunktionsbildschirm.
Wenn sie aufleuchtet, reicht der Kraftstoff noch fŸr mindestens 50 km. Der Tank
fasst ca. 60 Liter. Wenn die Leuchte blinkt, weist dies auf eine Stšrung der
Kraftstoffanzeige hin. PEUGEOT-VertragshŠndler aufsuchen.
* Je nach Ausstattung
Airbag-Kontrollleuchte Die Kontrollleuchte leuchtet beim Einschalten der ZŸndung fŸr die Dauer von einigen Sekunden.
Beim Aufleuchten dieser Kontrollleuchte ertšnt ein akustisches Signal
verbunden mit der Meldung " Anomalie Airbag" auf dem Multifunktionsbildschirm
und weist hin auf:
- einen Defekt der Frontairbags,oder
- einen Defekt der Seiten- oder Kopfairbags.
Suchen Sie einen PEUGEOT-VertragshŠndler auf. Anzeige fŸr KŸhlflŸssigkeitstemperatur Zeiger im Bereich
A: Die Temperatur
ist normal. Zeiger im Bereich B: Die Temperatur
ist zu hoch. Die STOP-Warnleuchte
blinkt verbunden mit einem akusti- schen Signal und der Meldung"hohe KŸhlwassertemperatur" auf
dem Multifunktionsbildschirm. Unbedingt sofort anhalten.
Vorsicht: Vor dem NachfŸllen von
KŸhlwasser Motor abkŸhlen lassen. Der KŸhlkreislauf steht unter Druck.Zum NachfŸllen bei einer Panne den
Verschluss zur Vermeidung von
VerbrŸhungen zunŠchst nur um zweiUmdrehungen aufschrauben, umden Druck absinken zu lassen. Sobald der Druck abgesunken ist,
Verschluss ganz entfernen undFlŸssigkeit nachfŸllen.
PEUGEOT-VertragshŠndler einschalten.
BETRIEBSKONTROLLE
32
Page 30 of 128
Kontrollleuchte "SPORT" Sie leuchtet auf, wenn das Programm "SPORT"
beim Automatikgetriebe eingestellt wird. Kontrollleuchte "SCHNEE" Sie leuchtet auf, wenn das Programm "SCHNEE"
beim Automatikgetriebe eingestellt wird.
Park
(Parkstellung)
Reverse (RŸckwŠrtsgang)
Neutral (Leerlauf)
Drive (Fahren)
Manuell schalten: 1. Gang eingelegt 2. Gang eingelegt3. Gang eingelegt4. Gang eingelegt
BETRIEBSKONTROLLE 33
Anzeige der WŠhlhebelstellung bei Automatikgetriebe Kontrollleuchten Automatikgetriebe
