3BRZ POGLED NA VAŠ PEUGEOT 307
1. Vazdušni jastuk zavozača. Sirena.
2. Komanda svetla, žmigavci.
3. Komande autoradioa na volanu.
4. Komandna tabla.
5. Komanda brisača / pranja prozora / računar.
6. Alarm.
7. Komanda centralne brave.
8. Dugme znaka za opasnost.
9. Višenamenski ekran.
10. Senzor svetla.
11. Komanda dinamičke kontrole stabilnosti (ESP/ASR)*.
12. Usmeravanje centralne mlaznice klima-uređaja /
ventilacija i podešavanje
dotoka vazduha. 13. Mlaznice za odmrzavanje
vetrobrana.
14. Mesto zvučnika (tweeter).
15. Mlaznice za odmrzavanje stakla na vratima vozača.
16. Usmeravanje bočne mlaznice klima-uređaja /
ventilacija i podešavanje
dotoka vazduha.
17. Vazdušni jastuk za suvozača.
18. Pregrada za rukavice.
19. Autoradio RB3, RD3.
20. Komande grejača sedišta.
21. CD šaržer.
22. Komanda grejanja / klima-uređaj.
23. Prednja pepeljara.
24. Mlaznica za grejanje nogu putnika pozadi.
25. Utičnica za opremu 12 V. 26. Ručica menjača.
27. Držač čaša / flaša.
28. Ručna kočnica.
29. Kanta za đubre.
30. Pregrada za sitan novac.
Komanda isključenja
suvozačevog vazdušnogjastuka.
31. Uređaj za zaštitu od krađe i kontakt.
32. Komanda podešavanja volana.
33. Kutija sa osiguračima.
34. Komande električnih retrovizora. Komanda
podizača prozora.
Komanda zaključavanja
podizača zadnjih prozora.
35. Podešavanje farova po visini.
36. Regulator brzine.
* Tokom godine.
Page 24 of 128

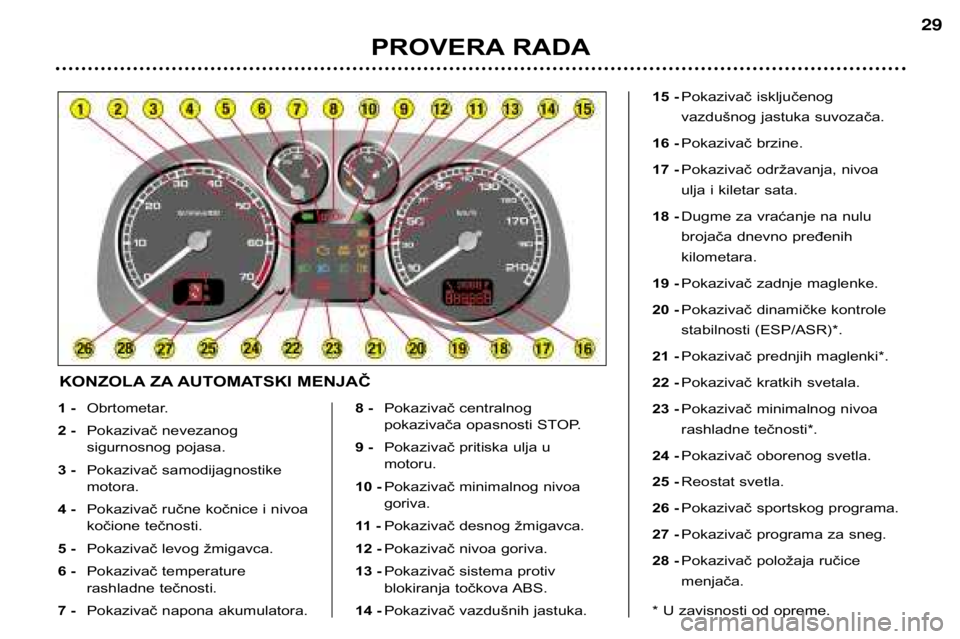

1 -Obrtomer
2 - Pokazivač nevezanog
sigurnosnog pojasa
3 - Pokazivač autodijagnostikemotora
4 - Pokazivač ručne kočnice i nivoa
kočne tečnosti
5 - Pokazivač levog migavca
6 - Pokazivač temperature
rashladne tečnosti
7 - Pokazivač napona akumulatora 8 -
Pokazivač centralnog
pokazivača opasnosti STOP
9 - Pokazivač pritiska ulja u motoru
10 - Pokazivač minimalnog nivoagoriva
11 - Pokazivač desnog migavca
12 - Pokazivač nivoa goriva
13 - Pokazivač sistema protiv
blokiranja točkova ABS
14 - Pokazivač vazdušnih jastuka 15 -
Pokazivač isključenog
vazdušnog jastuka suvozača
16 - Pokazivač brzine
17 - Pokazivač održavanja, nivoa
ulja i kilometar sata
18 - Taster za vraćanje na nulu
dnevne kilometraže
19 - Pokazivač zadnjeg svetla zamaglu
20 - Pokazivač dinamičke kontrole
stabilniosti (ESP / ASR)*.
21 - Pokazivač prednjih svetala zamaglu*.
22 - Pokazivač predgrevanja dizela.
23 - Pokazivač dugih svetala
24 - Pokazivač minimalnog nivoa
rashladne tečnosti*.
25 - Pokazivač oborenih svetala.
26 - Pokazivač prisustva vode u
filteru za gorivo (dizel)*
27 - Reostat svetla.
* U zavisnosti od opreme.
PROVERA RADA
28
POKAZIVAČI BENZIN - DIZEL
Page 25 of 128
PROVERA RADA29
1 -
Obrtometar.
2 - Pokazivač nevezanog
sigurnosnog pojasa.
3 - Pokazivač samodijagnostikemotora.
4 - Pokazivač ručne kočnice i nivoa
kočione tečnosti.
5 - Pokazivač levog žmigavca.
6 - Pokazivač temperature
rashladne tečnosti.
7 - Pokazivač napona akumulatora. 8 -
Pokazivač centralnog
pokazivača opasnosti STOP.
9 - Pokazivač pritiska ulja umotoru.
10 - Pokazivač minimalnog nivoagoriva.
11 - Pokazivač desnog žmigavca.
12 - Pokazivač nivoa goriva.
13 - Pokazivač sistema protiv
blokiranja točkova ABS.
14 - Pokazivač vazdušnih jastuka. 15 -
Pokazivač isključenog
vazdušnog jastuka suvozača.
16 - Pokazivač brzine.
17 - Pokazivač održavanja, nivoa
ulja i kiletar sata.
18 - Dugme za vraćanje na nulu
brojača dnevno pređenihkilometara.
19 - Pokazivač zadnje maglenke.
20 - Pokazivač dinamičke kontrole
stabilnosti (ESP/ASR)*.
21 - Pokazivač prednjih maglenki*.
22 - Pokazivač kratkih svetala.
23 - Pokazivač minimalnog nivoa
rashladne tečnosti*.
24 - Pokazivač oborenog svetla.
25 - Reostat svetla.
26 - Pokazivač sportskog programa.
27 - Pokazivač programa za sneg.
28 - Pokazivač položaja ručicemenjača.
* U zavisnosti od opreme.
KONZOLA ZA AUTOMATSKI MENJAČ
Page 27 of 128
Pokazivač napona akumulatora
Pali se pri svakom uspos-
tavljanju kontakta.
Kada se pojavi pokazivač dok motor
radi, praćen je zvučnim signalom iporukom "Nedovoljan napon akumu-
latora" na višenamenskom ekranu.
Ukazuje na :
- nepravilnost u radu kruga hlađenja,
- nedovoljnu zategnutost klema aku- mulatora ili elektropokretača,
- istrošenost ili nedovoljnu zategnu- tost remena alternatora,
- kvar alternatora.
Posavetujte se u ovlašćenom servisu
mreže PEUGEOT.
Pokazivač uređaja za
sprečavanja blokade
točkova (ABS)
Upali se na tri sekunde pri
svakom uspostavljanju kontakta.
Paljenje pokazivača u vožnji, pri brzini
većoj od 12 km/sat, ukazuje na pore-
mećaj u radu uređaja ABS.
Vozilo ipak zadržava klasično kočen-
je sa podrškom.
Paljenje pokazivača je praćeno
zvučnim signalom i porukom
"Nepravilnost u radu ABS-a" na
višenamenskom ekranu.
Posavetujte se u ovlašćenom servi-
su mreže PEUGEOT. Pokazivač sistema dinamičke kontrole stabilnosti (ESP/ASR)*
Pali se pri svakom uspostavljanju kontakta na oko 3 sekunde.
Kada se upali pokazivač dok motor radi, praćen zvučnim signalom i
porukom "ESP/ASR van upotrebe" na višenamenskom ekranu; posavetujte se
u ovlašćenom servisu mreže PEUGEOT.
Pali se i gasi kada je sistem ponovo u funkciji a ostaje stalno upaljen dok je iskl- jučen.
Pokazivač pred-grevanje dizel motora
Pali se pri svakom uspostavljanju kontakta.
Ako je pokazivač upaljen, pričekajte da se ugasi i tek onda pokrećite motor.
Pokazivač postojanja vode u filteru za dizel gorivo*
(u zavisnosti od zemlje)
Paljenje pokazivača je praćeno zvučnim signalom i porukom
"Prisustvo vode u filteru za gorivo" na višenamenskom ekranu.
Postoji opasnost od uništenja sistema za ubrizgavanje.
Brzo se obratite ovlašćenom servisu mreže PEUGEOT.
* U zavisnosti od opreme.
Pokazivač samodijagnostike motora
Upali se pri svakom uspostavljanju kontakta.
Pokazivač onečišćenja filtera za čestice je povezan sa pokazivačem
samodijagnostike motora.
Njegovo paljenje dok motor radi, praćeno je zvučnim signalom i porukom na
višenamenskom ekranu: - "Nepravilnost sistema protiv zagađenja" , što ukazuje na nepravilnost u
radu sistema protiv zagađenja.
- "Minimalan nivo aditiva goriva" ili "Opasnost zbog onečišćenja filtera za
čestice" , što ukazuje na nepravilnost u radu filtera za čestice.
Ako se upali kada motor radi, praćen zvučnim signalom i porukom
"Nepravilnost katalizatora" na višenamenskom ekranu, ukazuje na poremećaj
u sistemu ubrizgavanja, paljenja ili zaštite od onečišćenja. Postoji opasnost od
uništenja katalizatora (samo kod benzinskih motora).
Brzo se obratite ovlašćenom servisu mreže PEUGEOT.
PROVERA RADA 31
Page 93 of 128

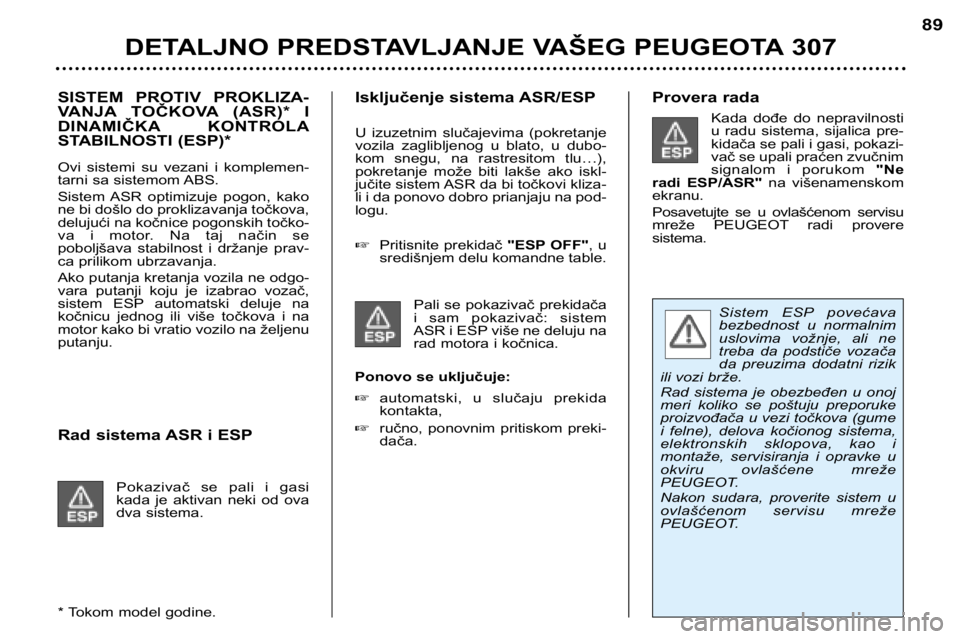

SISTEM PROTIV PROKLIZA-
VANJA TOČKOVA (ASR)* I
DINAMIČKA KONTROLA
STABILNOSTI (ESP)*
Ovi sistemi su vezani i komplemen-
tarni sa sistemom ABS.
Sistem ASR optimizuje pogon, kako
ne bi došlo do proklizavanja točkova,
delujući na kočnice pogonskih točko-
va i motor. Na taj način se
poboljšava stabilnost i držanje prav-
ca prilikom ubrzavanja.
Ako putanja kretanja vozila ne odgo-
vara putanji koju je izabrao vozač,
sistem ESP automatski deluje na
kočnicu jednog ili više točkova i na
motor kako bi vratio vozilo na željenuputanju.
Rad sistema ASR i ESPPokazivač se pali i gasi
kada je aktivan neki od ova
dva sistema.
* Tokom model godine. Isključenje sistema ASR/ESP
U izuzetnim slučajevima (pokretanje
vozila zaglibljenog u blato, u dubo-
kom snegu, na rastresitom tlu…),
pokretanje može biti lakše ako iskl-
jučite sistem ASR da bi točkovi kliza-
li i da ponovo dobro prianjaju na pod-logu.
Pritisnite prekidač "ESP OFF", u
središnjem delu komandne table.
Pali se pokazivač prekidača
i sam pokazivač: sistem
ASR i ESP više ne deluju na
rad motora i kočnica.
Ponovo se uključuje: automatski, u slučaju prekida kontakta,
ručno, ponovnim pritiskom preki-dača. Provera rada
Kada dođe do nepravilnosti
u radu sistema, sijalica pre-kidača se pali i gasi, pokazi-
vač se upali praćen zvučnim
signalom i porukom "Ne
radi ESP/ASR" na višenamenskom
ekranu.
Posavetujte se u ovlašćenom servisu
mreže PEUGEOT radi provere sistema.
DETALJNO PREDSTAVLJANJE VAŠEG PEUGEOTA 307 89
Sistem ESP povećava
bezbednost u normalnim
uslovima vožnje, ali ne
treba da podstiče vozača
da preuzima dodatni rizik
ili vozi brže.
Rad sistema je obezbeđen u onoj
meri koliko se poštuju preporuke
proizvođača u vezi točkova (gume
i felne), delova kočionog sistema,
elektronskih sklopova, kao i
montaže, servisiranja i opravke u
okviru ovlašćene mreže
PEUGEOT.
Nakon sudara, proverite sistem u
ovlašćenom servisu mreže
PEUGEOT.
Page 113 of 128
Električno kolo vašeg
vozila može da radi uz
serijsku opremu ili opcije.
Pre priključenja neke dodatne ili
pomoćne električne opreme,
posavetujte se u ovlašćenom ser-
visu mreže PEUGEOT.
PEUGEOT ne prihvata nikakvu
odgovornost za troškove popravl-
janja vozila ili pojedinih delova
usled kvarova prouzrokovanih
postavljanjem dodatne ili pomoć-
ne opreme koju nije sam isporučio
ili preporučio i koja nije postavlje-
na prema njegovim propisima,
posebno za uređaje koji troše više
od 10 miliampera.
** Maksi osigurači su dodatna zaštita
električnih sistema. Bilo kakav zahvat
mora biti poveren ovlašćenom servisu
mreže PEUGEOT. Osigurači u predelu motora
Kutija sa osiguračima
Da biste pristupili kutiji sa osigurači-
ma u predelu motora (pored akumu-latora): otvorite poklopac.
Posle intervencije, vrlo pažljivo
spustite poklopac i haubu.
PRAKTIČNE INFORMACIJE
108
Osigurač br. Jačina* Namena*
1** 30 A Grupa motornog ventilatora
2** 30 A Motor pumpe ESP / ABS
3** 30 A Elektroventil ESP / ABS
4** 60 A Napajanje BSI-a
5 70 A Napajanje BSI-a
6 20 A Grejači sedišta
7 30 A Kontakt uređaja protiv krađe, snaga
8** 70 A Grupa elektropumpe servo-upravljača
Page 114 of 128
PRAKTIČNE INFORMACIJE109

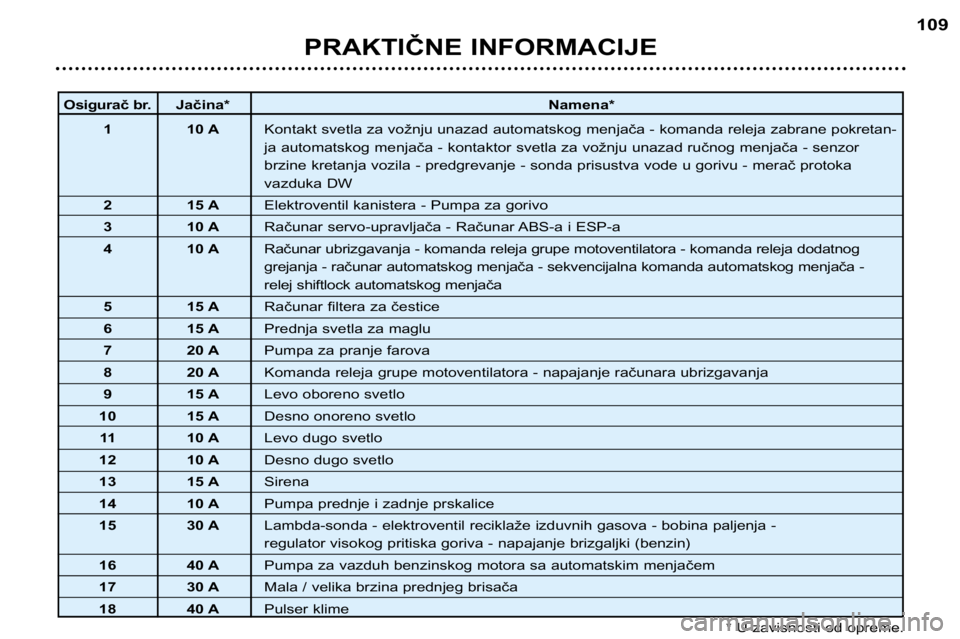

Osigurač br.
Jačina* Namena*
1 10 A Kontakt svetla za vožnju unazad automatskog menjača - komanda releja zabrane pokretan-
ja automatskog menjača - kontaktor svetla za vožnju unazad ručnog menjača - senzor
brzine kretanja vozila - predgrevanje - sonda prisustva vode u gorivu - merač protoka
vazduka DW
2 15 A Elektroventil kanistera - Pumpa za gorivo
3 10 A Računar servo-upravljača - Računar ABS-a i ESP-a
4 10 A Računar ubrizgavanja - komanda releja grupe motoventilatora - komanda releja dodatnog
grejanja - računar automatskog menjača - sekvencijalna komanda automatskog menjača -
relej shiftlock automatskog menjača
5 15 A Računar filtera za čestice
6 15 A Prednja svetla za maglu
7 20 A Pumpa za pranje farova
8 20 A Komanda releja grupe motoventilatora - napajanje računara ubrizgavanja
9 15 A Levo oboreno svetlo
10 15 A Desno onoreno svetlo
11 10 A Levo dugo svetlo
12 10 A Desno dugo svetlo
13 15 A Sirena
14 10 A Pumpa prednje i zadnje prskalice
15 30 A Lambda-sonda - elektroventil reciklaže izduvnih gasova - bobina paljenja -
regulator visokog pritiska goriva - napajanje brizgaljki (benzin)
16 40 A Pumpa za vazduh benzinskog motora sa automatskim menjačem
17 30 A Mala / velika brzina prednjeg brisača
18 40 A Pulser klime
* U zavisnosti od opreme.
Page 116 of 128
PRAKTIČNE INFORMACIJE107

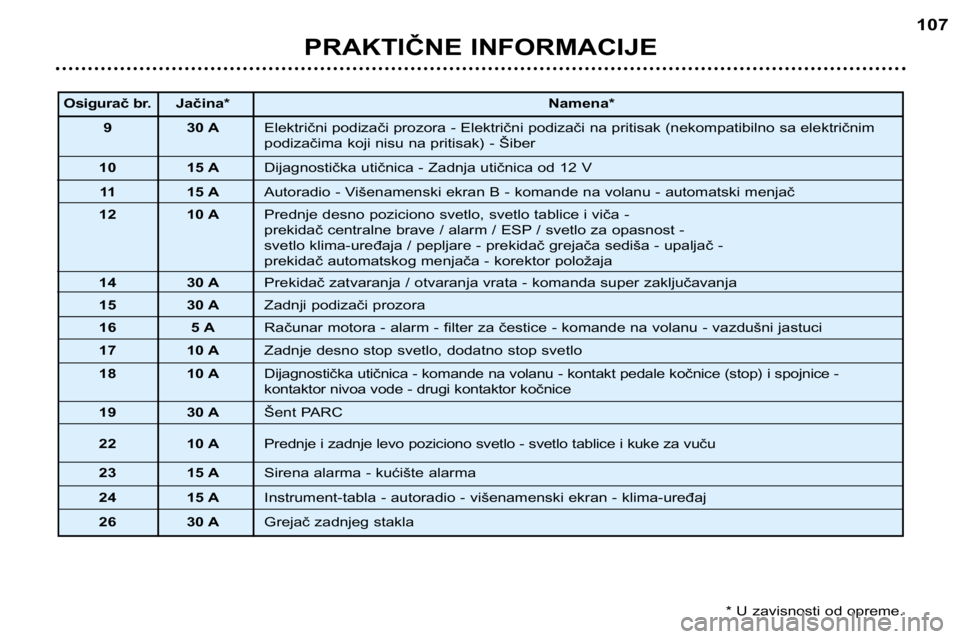

Osigurač br.
Jačina* Namena*
9 30 A Električni podizači prozora - Električni podizači na pritisak (nekompatibilno sa električnim
podizačima koji nisu na pritisak) - Šiber
10 15 A Dijagnostička utičnica - Zadnja utičnica od 12 V
11 15 A Autoradio - Višenamenski ekran B - komande na volanu - automatski menjač
12 10 A Prednje desno poziciono svetlo, svetlo tablice i viča -
prekidač centralne brave / alarm / ESP / svetlo za opasnost -
svetlo klima-uređaja / pepljare - prekidač grejača sediša - upaljač -
prekidač automatskog menjača - korektor položaja
14 30 A Prekidač zatvaranja / otvaranja vrata - komanda super zaključavanja
15 30 A Zadnji podizači prozora
16 5 A Računar motora - alarm - filter za čestice - komande na volanu - vazdušni jastuci
17 10 A Zadnje desno stop svetlo, dodatno stop svetlo
18 10 A Dijagnostička utičnica - komande na volanu - kontakt pedale kočnice (stop) i spojnice -
kontaktor nivoa vode - drugi kontaktor kočnice
19 30 A Šent PARC
22 10 A Prednje i zadnje levo poziciono svetlo - svetlo tablice i kuke za vuču
23 15 A Sirena alarma - kućište alarma
24 15 A Instrument-tabla - autoradio - višenamenski ekran - klima-uređaj
26 30 A Grejač zadnjeg stakla
* U zavisnosti od opreme.
