REDOVITI PREGLEDI PEUGEOT 7
- DOVITI PREGLEDI 80/- ZINE DOPUNSKI PREGLED
2amstveni -
azina
ahvat pis zahvata
+,&$
opunski
SPUŠTANJE Ispuštanje ulja iz motora Čišćenje filtra za gorivo (dizelski) Filtar za ulje Filtar za gorivo* (benzinski) ZAMJENAUložak filtra za gorivo (dizelski) Uložak filtra za zrak Svjećice paljenja (benzinski) Motorno ulje (provjera + dolijevanje 0 Akumulator (provjera + dolijevanje), ako se čepovi mogu skidati RAZINETekućina za stakla (provjera + dolijevanje 0 Rashladna tekućina motora (provjera + dolijevanje 0 Kočna tekućina (provjera + dolijevanje 0 Tekućina servo-upravljača (provjera + dolijevanje -
0 Rad svjetala i svjetlosnog označavanja i signaliziranja Stanje stakala, optike farova, prozirne plastike svjetala i retrovizora Truba Prskalice za pranje stakala Stanje metlica brisača Stanje i zategnutost remenja za opremu Učinkovitost ručne kočnice Nepropusnost i stanje hidrauličnih krugova (duritni spojevi i kućišta 0 PROVJERAStanje gumenih štitnika Kočne pločice Stanje zazora, glavčina, polugica, kuglastih i elastičnih zglobova Nepropusnost amortizera Istrošenost stražnjih obloga Stanje i napuhanost guma 1uključujući rezervni kotač 0 Zaštita od onečišćenja u skladu s važećim propisima (benzinski 0 Gar u ispušnim plinovima (dizelski 0 Filtar za zrak u kabini (ovisno o opremljenosti 0 Vizualna provjera cjeline vozila od strane tehničara mreže PEUGEOT
8SLUGE 9Zamjensko vozilo
SPROBAVANJE U VOŽNJI
2 Za sve uvjete vožnje. 2Za posebne vožnje. 3 obzirom na odredište.
Page 22 of 195

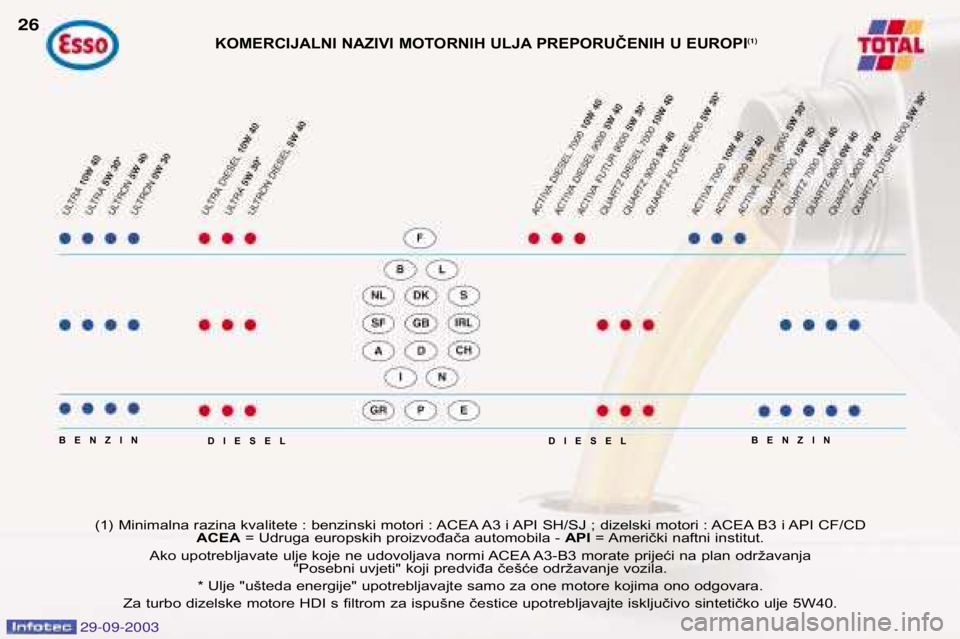

(1) Minimalna razina kvalitete : benzinski motori : ACEA A3 i API SH/SJ ; dizelski motori : ACEA B3 i API CF/CDACEA= Udruga europskih proizvođača automobila - API= Američki naftni institut.
Ako upotrebljavate ulje koje ne udovoljava normi ACEA A3-B3 morate prijeći na plan održavanja "Posebni uvjeti" koji predviđa češće održavanje vozila.
* Ulje "ušteda energije" upotrebljavajte samo za one motore kojima ono odgovara.
Za turbo dizelske motore HDI s filtrom za ispušne čestice upotrebljavajte isključivo sintetičko ulje 5W40.
KOMERCIJALNI NAZIVI MOTORNIH ULJA PREPORUČENIH U EUROPI
BENZIN
BENZIN
DIESEL DIESEL
Page 23 of 195
Preporuka upotrebe motornih ulja
Ulja navedena u ovoj tablici odgova-
raju u većini slučajeva.
Na shemi se može vidjeti područje
optimalne viskoznosti, ovisno o tem-
peraturi upotrebe.
Mogu se upotrebljavati i sintetička
ulja "visoke kakvoće".
Ako sintetička ili polusintetička ulja
nisu dostupna, mogu se upotreblja-
vati i ulja kakvoće API SH/SJ (za
benzinske motore), odnosno ulja
kakvoće CD/CF (za dizelske moto-
re), uz prelazak na plan održavanja
"Posebni uvjeti" koji predviđa češćeodržavanje.
Bez ustezanja zatražite savjet u
ovlaštenom servisu mreže PEUGEOT,
kako biste zadržali udobnost vožnje uz
najmanje troškove održavanja vozila.
U vaneuropskim zemljama možete
se obratiti ovlaštenom zastupniku
tvrtke Automobiles PEUGEOT.
REDOVITI PREGLEDI PEUGEOT
Ručni mjenjač
OBVEZNO OBVEZNO
brzina ESSO GEAR OIL BV TOTAL TRANSMISSION BV
Automatski mjenjač OBVEZNO
brzina
PR 9736.22
Ostali preporučeni proizvodi
Servo upravljač FLUIDE DA PR 9730.A1
Kočna tekućina PEUGEOT DOT4
Rashladna tekućina PROCOR TM108/GLYSANTIN G33 ili REVKOGEL 2000
motora OBVEZNO Zaštita do –35°C
Page 24 of 195

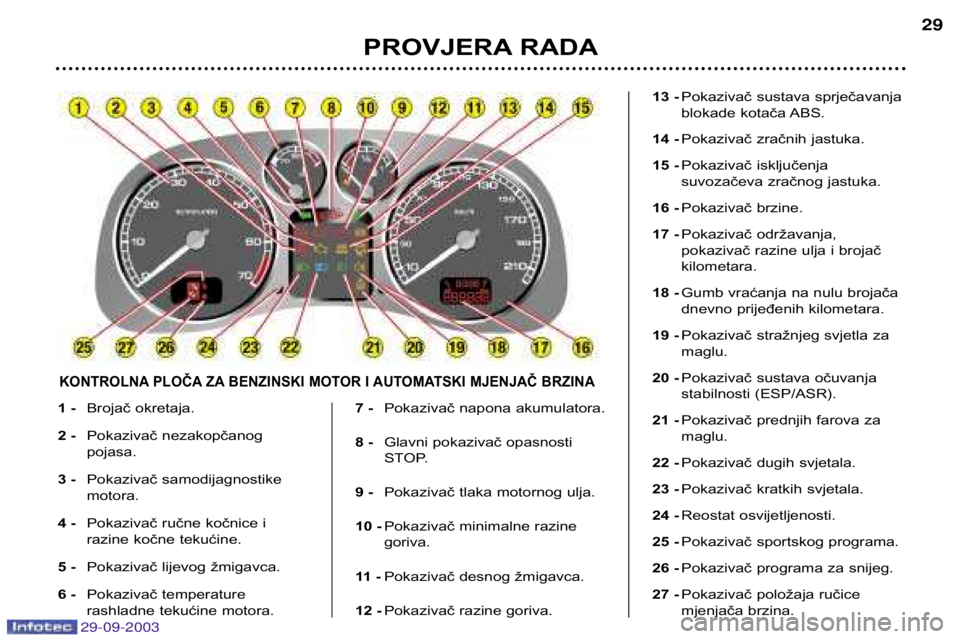

1 -Brojač okretaja.
2 - Pokazivač nezakopčanog pojasa.
3 - Pokazivač samodijagnostikemotora.
4 - Pokazivač ručne kočnice i
razine kočne tekućine.
5 - Pokazivač lijevog žmigavca.
6 - Pokazivač temperature
rashladne tekućine motora. 7 -
Pokazivač napona akumulatora.
8 - Glavni pokazivač opasnosti
STOP.
9 - Pokazivač tlaka motornog ulja.
10 - Pokazivač minimalne razinegoriva.
11 - Pokazivač desnog žmigavca.
12 - Pokazivač razine goriva. 13 -
Pokazivač sustava sprječavanja
blokade kotača ABS.
14 - Pokazivač zračnih jastuka.
15 - Pokazivač isključenja
suvozačeva zračnog jastuka.
16 - Pokazivač brzine.
17 - Pokazivač održavanja,
pokazivač razine ulja i
brojač kilometara.
18 - Gumb vraćanja na nulu brojača
dnevno prijeđenih kilometara.
19 - Pokazivač stražnjeg svjetla zamaglu.
20 - Pokazivač sustava očuvanja
stabilnosti (ESP/ASR).
21 - Pokazivač prednjih farova zamaglu.
22 - Pokazivač pred-grijanja
dizelskog motora.
23 - Pokazivač dugih svjetala.
24 - Pokazivač minimalne razine
rashladne tekućine motora
(dizelski motor).
25 - Pokazivač kratkih svjetala.
26 - Pokazivač pojave vode u filtru
za gorivo (dizelski motor).
27 - Reostat osvijetljenosti.
PROVJERA RADA
KONTROLNE PLOČE ZA BENZINSKI-DIESEL MOTOR I RUČNI MJENJAČ BRZINA
Page 25 of 195
PROVJERA RADA
1 -
Brojač okretaja.
2 - Pokazivač nezakopčanog pojasa.
3 - Pokazivač samodijagnostikemotora.
4 - Pokazivač ručne kočnice i
razine kočne tekućine.
5 - Pokazivač lijevog žmigavca.
6 - Pokazivač temperature
rashladne tekućine motora. 7 -
Pokazivač napona akumulatora.
8 - Glavni pokazivač opasnosti
STOP.
9 - Pokazivač tlaka motornog ulja.
10 - Pokazivač minimalne razinegoriva.
11 - Pokazivač desnog žmigavca.
12 - Pokazivač razine goriva. 13 -
Pokazivač sustava sprječavanja
blokade kotača ABS.
14 - Pokazivač zračnih jastuka.
15 - Pokazivač isključenja
suvozačeva zračnog jastuka.
16 - Pokazivač brzine.
17 - Pokazivač održavanja,
pokazivač razine ulja i brojačkilometara.
18 - Gumb vraćanja na nulu brojača
dnevno prijeđenih kilometara.
19 - Pokazivač stražnjeg svjetla zamaglu.
20 - Pokazivač sustava očuvanja
stabilnosti (ESP/ASR).
21 - Pokazivač prednjih farova zamaglu.
22 - Pokazivač dugih svjetala.
23 - Pokazivač kratkih svjetala.
24 - Reostat osvijetljenosti.
25 - Pokazivač sportskog programa.
26 - Pokazivač programa za snijeg.
27 - Pokazivač položaja ručice
mjenjača brzina.
KONTROLNA PLOČA ZA BENZINSKI MOTOR I AUTOMATSKI MJENJAČ BRZINA
Page 26 of 195
Pokazivač minimalne
razine rashladne
tekućine dizelskogmotora
Povezan je s glavnim pokazivačem uzbune STOP.
Upali se !" pri svakoj
uspostavi kontakta.
Paljenje ovog pokazivača popraćeno
je zvučnim znakom i porukom na
višenamjenskom ekranu "Doliti
tekućinu u krug hlađenja motora" .
Obvezno zaustavljanje.
Glavni pokazivač
uzbune STOP
#$% $ & '(
! $' & '
Povezan je s pokazivačima tlaka
motornog ulja, minimalne razine
rashladne tekućine motora, razine
kočne tekućine, $' ) ć(! !
&! % ' $'"( % % ' č
( temperature rashladne tekućine
motora.
Obvezno se zaustavite ako bljeska
kad motor radi .
Posavjetujte se u servisu mreže
PEUGEOT. Pokazivač tlaka
motornog ulja
Povezan je s glavnim poka-
zivačem uzbune
STOP.
Paljenje ovog pokazivača popraćeno
je, pri radu motora, zvučnim znakom
i porukom na višenamjenskom ekra-nu "Nedovoljan tlak motornog
ulja" ili"Doliti motorno ulje" .
Obvezno zaustavljanje.
U slučaju da u sustavu podmazivanja
nema dovoljno ulja, dolijte potrebnukoličinu.
Brzo se posavjetujte u servisu mreže
PEUGEOT.
PROVJERA RADA
Stalno upaljen pokazivač uzbune,
ili onaj koji bljeska kada motor
radi, svjedoči o nekom poremeća-
ju u radu. Paljenje nekih pokazi-
vača može biti popraćeno zvuč-
nim znakom i porukom na
višenamjenskom ekranu. Ne zane-
marujte ova upozorenja : što brže
se posavjetujte u servisu mreže
PEUGEOT.
Ako se glavni pokazivač uzbune
STOP upali u vožnji, obvezno se
zaustavite; vozilo pokušajte zaus-
taviti u što boljim uvjetima sigur-nosti.
Upozorenje :
pričekajte da se motor
ohladi i dolijte potrebnu količinu rashlad-
ne tekućine.
Krug hlađenja motora je pod tlakom.
Da se ne opečete, čep prvo odvrtite za
dva kruga i pričekajte pad tlaka.
Kada je tlak pao, skinite čep i dolijte
potrebnu količinu.
Posavjetujte se u servisu mreže
PEUGEOT.
Pokazivač ručne
kočnice i minimalne
razine kočne tekućine
Povezan je s glavnim pokazivačem uzbune STOP.
Pali se pri svakoj uspostavi kontakta.
Paljenje ovog pokazivača popraćeno je
zvučnim znakom i porukom na višenam-
jenskom ekranu koja navodi razlog
uzbune : - "Zaboravljena ručna kočnica" , ako
je ručna kočnica zategnuta ili nedo-
voljno otpuštena,
- "Nedovoljna razina kočne tekućine" ,
u slučaju da je došlo do značajnijeg
pada razine kočne tekućine (ako poka-
zivač ostaje upaljen i kada spustite
ručnu kočnicu),
- "Neispravno kočenj
", uz istovre-
meno upaljen pokazivač ABS-a,
ukazuje na neispravnost sustava
elektronske raspodjele sile kočenja.
Obvezno zaustavljanje.
Posavjetujte se u servisu mreže
PEUGEOT.
PROVJERA RADA
Page 27 of 195
Pokazivač napona akumulatora
Upali se pri svakoj uspostavi kontakta.
Ako se upali u vožnji bit će popraćen
zvučnim znakom i porukom na višenam-
jenskom ekranu "Nedovoljan napon
akumulatora" .
To se može odnositi na : neispravnost kruga punjenja akumu- latora,
nedovoljnu zategnutost stezaljki aku-
mulatora ili elektropokretača,
ispucanost ili nedovoljnu zategnutost
remena alternatora,
kvar alternatora.
Posavjetujte se u servisu mreže
PEUGEOT.
Pokazivač sustava
sprječavanja blokade
kotača (ABS)
Upali se na tri sekunde pri sva-
koj uspostavi kontakta.
Ako pokazivač ostane upaljen ili se upali u
vožnji, pri brzini većoj od 12 km/sat, uka-
zuje na poremećaj u radu sustava ABS.
Vozilo ipak zadržava klasično kočenje s podrškom.
Paljenje ovog pokazivača popraćeno je
zvučnim znakom i porukom na višenam-
jenskom ekranu "Poremećaj ABS-a" .
Posavjetujte se u servisu mreže
PEUGEOT.
Pokazivač sustava
očuvanja stabilnosti(ESP/ASR)
Upali se na tri sekunde pri
svakoj uspostavi kontakta.
Ako pokazivač ostane upaljen ili se
upali pri radu motora i u vožnji,
popraćen je zvučnim znakom i poru-
kom na višenamjenskom ekranu
"Sustav ESP/ASR nedjelatan" ;
posavjetujte se u servisu mreže
PEUGEOT.
Pri radu motora, odnosno u vožnji,
pokazivač bljeska kada sustav djeluje.
Fiksno svijetli pri njegovoj neutraliza- ciji.
Pokazivač samodijagnostikemotora Upali se pri svakoj uspostavi
kontakta.
Ako se upali kada motor radi, popra-
ćen zvučnim znakom i porukom na
višenamjenskom ekranu :
-"Neispravnost sustava zaštite
od onečišćenja" , ukazuje na
poremećaj u sustavu zaštite odonečišćenja.
-"Pročistiti
š
č
", ukazuje na zasićenost filtr *
$! š č + (do kojeg može doći
nakon izuzetno dugotrajnih gradskih
vožnji : male brzine, veliki zastoji...).
Filtar ćete regenerirati tako da, čim
to uvjeti u prometu dozvole, vozite
brzinom od 60 km/sat i više, barem
pet minuta (sve do gašenja pokazi-vača).
Ako je pokazivač i dalje upaljen,
posavjetujte se u servisu mreže
PEUGEOT.
Napomena : ako se dulje vrijeme
vozite vrlo malom brzinom ili motor
dulje vrijeme radi na malom broju
okretaja, možda ćete, pri prvom ubr-
zanju, uočiti da kroz ispuh izlazi
nešto vodene pare. Ova pojava ne
utječe na ponašanje vozila, kao ni naokoliš.
Ako bljeska pri radu motora, popra-
ćen zvučnim znakom i porukom navišenamjenskom ekranu "
ć
", ukazuje na poremećaj
u radu sustava ubrizgavanja ili paljen-
ja. Postoji opasnost od uništenja kata-
lizatora (samo u slučaju benzinskihmotora).
Brzo se obratite servisu mreže
PEUGEOT.
PROVJERA RADA
Page 28 of 195
Pokazivač neutralizacije
suvozačevog zračnogjastuka
Paljenje pokazivača popraćeno je
zvučnim znakom i porukom na
višenamjenskom ekranu"Neutrali-
ziran suvozačev zračni jastuk" .
Ako je suvozačev zračni jastuk neu-
traliziran, pokazivač će se upaliti pri
uspostavi kontakta i ostati upaljen.
U svakom slučaju, ako pokazivač
bljeska, obratite se servisu mreže
PEUGEOT. Pokazivač nezakopčanog
sigurnosnog pojasa
Pokazivač se pali kada motor radi,
ako vozač nije zakopčao sigurnosnipojas.
Pokazivač
minimalne razinegoriva
Pokazivač se pali na tri sekunde pri
uspostavi kontakta. Ako se upali u vožnji bit će popraćen
zvučnim znakom i porukom na
višenamjenskom ekranu "Niska
razina goriva" .
Od trenutka paljenja pokazivača,
možete se voziti još oko
z
uzimanja goriva (zapremina je
spremnika oko 60 litara).
Ako bljeska, ukazuje na neisprav-
nost mjerača goriva.
Posavjetujte se u servisu mreže
PEUGEOT.
Pokazivač zračnih jastuka
Pokazivač se na nekoliko
sekundi upali pri uspostavi
kontakta.
Ako se pokazivač upali pri radu
motora, popraćen je zvučnim zna-
kom i porukom na višenamjenskomekranu "Neispravnost zračnog jas-
tuka" ukazujući :
- neispravnost prednjih zračnih jas- tuka,
ili
- neispravnost bočnih zračnih jastu- ka ili zračnih zavjesa.
Posavjetujte se u servisu mreže
PEUGEOT.
PROVJERA RADA
Pokazivač
predgrijanja dizelskogmotora
Pali se pri uspostavi kontakta.
Pričekajte da se pokazivač ugasi i
tek onda djelujte na elektropokretač.
Pokazivač pojave vode
u filtru dizelskog
goriva (s obzirom nazemlju)
Paljenje pokazivača popraćeno je
zvučnim znakom i porukom na
višenamjenskom ekranu "Pojava
vode u filtru dizelskog goriva" .
Postoji opasnost od uništenja
sustava za ubrizgavanje.
Brzo se obratite servisu mreže
PEUGEOT.
Page 29 of 195
Pokazivač neutralizacije
suvozačevog zračnogjastuka
Paljenje pokazivača popraćeno je
zvučnim znakom i porukom na
višenamjenskom ekranu"Neutrali-
ziran suvozačev zračni jastuk" .
Ako je suvozačev zračni jastuk neu-
traliziran, pokazivač će se upaliti pri
uspostavi kontakta i ostati upaljen.
U svakom slučaju, ako pokazivač
bljeska, obratite se servisu mreže
PEUGEOT. Pokazivač nezakopčanog
sigurnosnog pojasa
Pokazivač se pali kada motor radi,
ako vozač nije zakopčao sigurnosnipojas.
Pokazivač
minimalne razinegoriva
Pokazivač se pali na tri sekunde pri
uspostavi kontakta. Ako se upali u vožnji bit će popraćen
zvučnim znakom i porukom na
višenamjenskom ekranu "Niska
razina goriva" .
Od trenutka paljenja pokazivača,
možete se voziti još oko
z
uzimanja goriva (zapremina je
spremnika oko 60 litara).
Ako bljeska, ukazuje na neisprav-
nost mjerača goriva.
Posavjetujte se u servisu mreže
PEUGEOT.
Pokazivač zračnih jastuka
Pokazivač se na nekoliko
sekundi upali pri uspostavi
kontakta.
Ako se pokazivač upali pri radu
motora, popraćen je zvučnim zna-
kom i porukom na višenamjenskomekranu "Neispravnost zračnog jas-
tuka" ukazujući :
- neispravnost prednjih zračnih jas- tuka,
ili
- neispravnost bočnih zračnih jastu- ka ili zračnih zavjesa.
Posavjetujte se u servisu mreže
PEUGEOT.
PROVJERA RADA
Pokazivač
predgrijanja dizelskogmotora
Pali se pri uspostavi kontakta.
Pričekajte da se pokazivač ugasi i
tek onda djelujte na elektropokretač.
Pokazivač pojave vode
u filtru dizelskog
goriva (s obzirom nazemlju)
Paljenje pokazivača popraćeno je
zvučnim znakom i porukom na
višenamjenskom ekranu "Pojava
vode u filtru dizelskog goriva" .
Postoji opasnost od uništenja
sustava za ubrizgavanje.
Brzo se obratite servisu mreže
PEUGEOT.
Page 30 of 195
Poremećaj u raduPali se ako dođe do pore-
mećaja u radu mjenjača,
popraćen porukom na
višenamjenskom ekranu
"Poremećaj automatskog
mjenjača" , zvučnim znakom i bljes-
kanjem pokazivača "sport" i "snijeg"
na kontrolnoj ploči. POKAZIVAČ "SNIJEG"
Upali se kada izaberete pro-
gram za snijeg automatskog
mjenjača brzina.
POKAZIVAČ "SPORT"
Upali se kada izaberete
sportski program rada auto-
matskog mjenjača brzina.
Park
(parkiranje)
Reverse (vožnja unatrag)
Neutral (neutralan položaj)
Drive (vožnja)
Ručni način rada : Uključen . stupanj
prijenosa Uključen . stupanj
prijenosa Uključen . stupanj
prijenosa Uključen !. stupanj
prijenosa
PROVJERA RADA

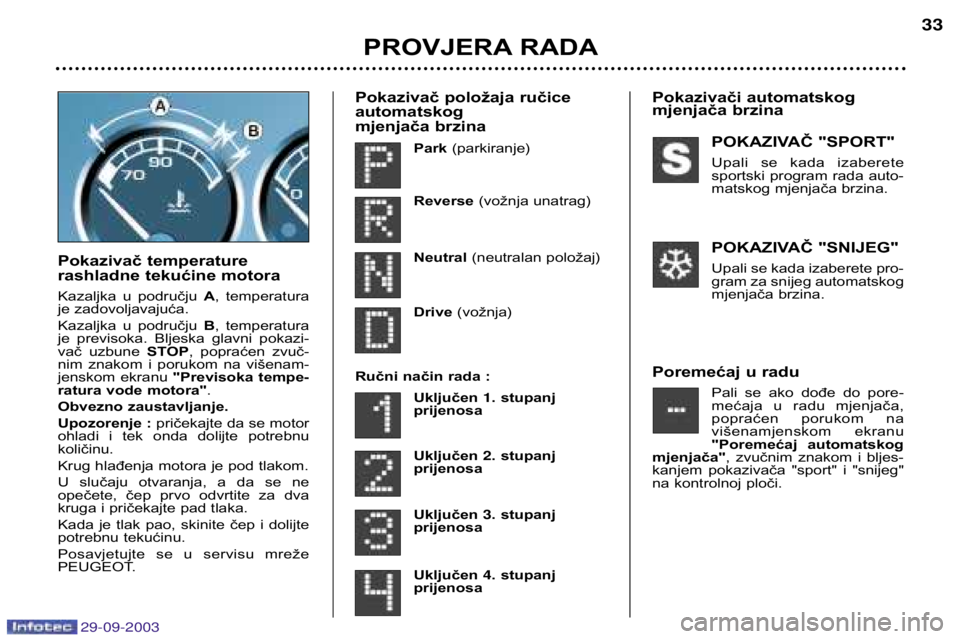

Pokazivač temperature
rashladne tekućine motora
Kazaljka u području A, temperatura
je zadovoljavajuća.
Kazaljka u području B, temperatura
je previsoka. Bljeska glavni pokazi-
vač uzbune STOP, popraćen zvuč-
nim znakom i porukom na višenam-
jenskom ekranu "Previsoka tempe-
ratura vode motora" .
Obvezno zaustavljanje.
Upozorenje : pričekajte da se motor
ohladi i tek onda dolijte potrebnu količinu.
Krug hlađenja motora je pod tlakom.
U slučaju otvaranja, a da se ne
opečete, čep prvo odvrtite za dva
kruga i pričekajte pad tlaka.
Kada je tlak pao, skinite čep i dolijte
potrebnu tekućinu.
Posavjetujte se u servisu mreže
PEUGEOT.
Pokazivač položaja ručice automatskog
mjenjača brzina Pokazivači automatskog
mjenjača brzina
