Peugeot 307 2003.5 Vodič za korisnike (in Croatian)


BRZ POGLED NA PEUGEOT 307
Stranice
Sjedala, klupa 92 - 101
Ručice na upravljaču 110 - 116
Pokazivači na prednjoj ploči 28 - 29
Grijanje, klima-uređaj 84 - 91
Retrovizori 118 - 119
Stranice
Provjere 143 - 151
Otvaranje 106 - 109
Poklopac za gorivo 109
Zamjena žarulje 158 - 160
Zamjena kotača 152 - 157
Pojedini modeli mogu imati samo dio navedene opreme, s obzirom na razinu završne dorade i osobine vezane uz
zemlju u kojoj se vozilo prodaje.
Karavan : model je na raspolaganju u pojedinim zemljama.

BRZ POGLED NA PEUGEOT 307

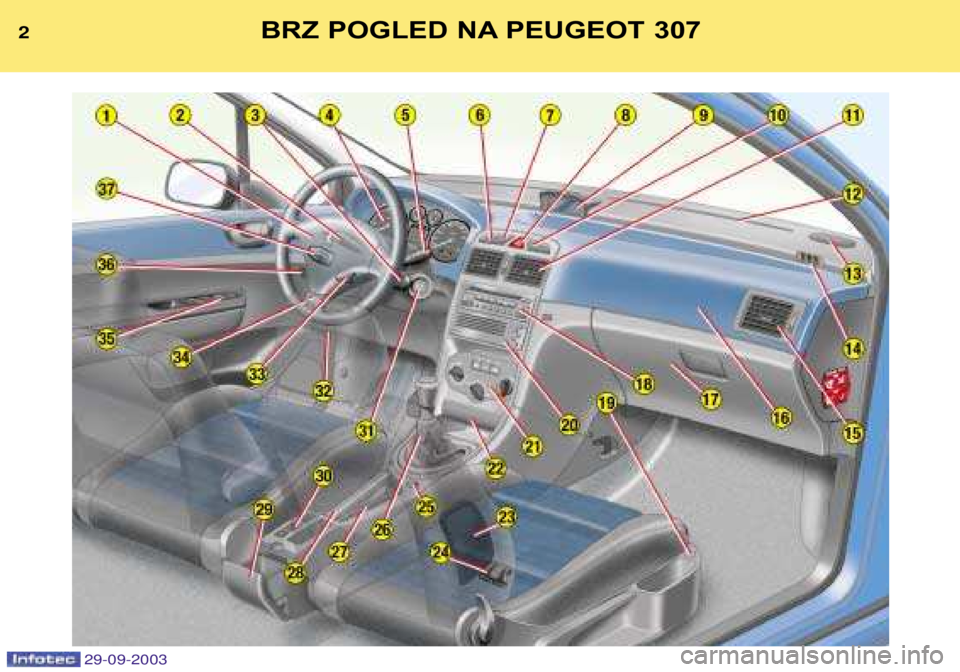

BRZ POGLED NA PEUGEOT 307
1 - Vozačev zračni jastuk.
Truba.
2 - Upravljanje svjetlima,
pokazivačima smjera.
3 - Upravljanje radiom s upravljača.
4 - Kontrolna ploča.
5 - Upravljanje brisačima /
pranjem stakla / računalomvozila.
6 - Gumb alarma.
7 - Gumb centralnog zaključavanja.
8 - Gumb znaka za opasnost.
9 - Višenamjenski ekran.
10 - Gumb sustava očuvanja
stabilnosti (ESP/ASR).
11 - Središnje pomične mlaznice
za grijanje / prozračivanje i
prilagodbu protoka zraka.
12 - Otvori za odmrzavanje vjetrobrana.
13 - Zvučnik (tweeter).
14 - Otvor za odmrzavanje stakla
na vratima. 15 -
Bočna pomična
mlaznica za grijanje /
prozračivanje i prilagodbu
protoka zraka.
16 - Suvozačev zračni jastuk.
17 - Pretinac za rukavice.
18 - Autoradio RB3, RD3 ili
radiotelefon RT3.
19 - Upravljanje grijanjem sjedala.
20 - Izmjenjivač CD-a.
21 - Upravljanje grijanjem /klima-uređajem.
22 - Prednja pepeljara.
23 - Bočni zračni jastuci.
24 - Otvor za grijanje nogu
stražnjih putnika.
25 - Utičnica za opremu
12 V.
26 - Ručica mjenjača brzina.
27 - Držač limenki.
28 - Ručna kočnica.
29 - Kutija za otpatke. 30
- Držač kovanica.
Bravica za isključenje
suvozačevog zračnog jastuka.*
31 - Bravica zaštite od krađe i
uspostave kontakta.
32 - Otvaranje poklopca motora
33 - Prilagodbe upravljača.
34 - Kutija s osiguračima.
35 - Upravljanje električnim retrovizorima.
Upravljanje dizačima stakala.
Neutralizacija stražnjih
dizača stakala.
36 - Prilagodba visine farova.
37 - Ručica regulatora brzine /
limitatora brzine**.
* S obzirom na odredište.
Tijekom godine, ovisno o motoru.


BRZ POGLED NA PEUGEOT 307

KLJUČEVI
Ključevima pojedinačno otkl-
jučavate / zaključavate brave na
prednjim vratima, čep spremnika
goriva, pretinac za rukavice, iskl-
jučujete suvozačev zračni jastuk
i uspostavljate kontakt.
Centralno zaključavanje
Ključevima istovremeno, s
vozačevih vrata, zaključavate,
dodatno zaključavate i otključa-vate vrata i prtljažnik i preklapate
vanjske retrovizore.
Ako su jedna vrata ili prtljažnik
otvoreni, centralno se zaključa-
vanje neće obaviti, a ako se
služite daljinskim upravljačem,
na to će vas upozoriti zvučniznak.
Daljinski upravljač osigurava
iste funkcije, s udaljenosti.Daljinski upravljač Zaključavanje
Pritiskom na gumb
A, vozilo zakl-
jučavate.
Zaključavanje je potvrđeno fiks-
nim paljenjem žmigavaca na oko
dvije sekunde.
Napomena : dugi pritisak na
gumb omogućuje, pored zakl-
jučavanja, automatsko zatvaran-
je stakala i krovnog prozora.
Vozila s dodatnim zaključavanjem
Dodatnim zaključavan-
jem vanjske i unutarnje
komande na vratima pos-
taju nedjelatne.
Prvim pritiskom na gumbA
vozilo dodatno zaključavate.
Zaključavanje je potvrđeno fiks-
nim paljenjem žmigavaca na oko
dvije sekunde.
Napomena : duljim pritiskom na
gumb A, pored dodatnog zakl-
jučavanja vozila, doći će i do automatskog zatvaranja stakala i
krovnog prozora.
Drugim pritiskom na gumbA, u
roku od pet sekundi nakon
dodatnog zaključavanja, ono će
se promijeniti u obično zaključa-
vanje vozila.
To je potvrđeno pokazivačima
smjera koji su oko dvije sekunde
fiksno upaljeni .
Otključavanje
Vozilo otključavate pritiskom na gumb B.
Otključavanje je
potvrđeno brzim
bljeskanjem pokazi-
vača smjera.
Napomena : Ako je
vozilo zaključano, a
do otključavanja dođe slučajno,
odnosno kada ono nije popraće-
no otvaranjem vrata u roku od
30 sekundi, vozilo će se ponovo
automatski zaključati.
POKRETANJE
Položaj STOP :
kontakt je prekinut.
1. zubac, položaj uključene
opreme : kontakt je prekinut, ali
oprema može raditi.
2. zubac, radni položaj : kon-
takt je uspostavljen.
Položaj pokretanja : djelovanje
na elektropokretač.


BRISAČI Prednji
2Brz rad brisača
(jaka kiša).
1 Normalan rad brisača
(umjerena kiša).
AUTO Automatski rad brisača.
0 Zaustavljen rad brisača.
Rad brisača na mahove.
Pranje stakla : ručicu povucite
prema sebi.
Automatski rad brisača
U položaju AUTObrisači
rade automatski, a brzina
njihovog rada prila-
gođena je jačini padali-na.
Stražnji
Zaustavljen Isprekidan Pranje
rad brisača rad brisača stakla

BRZ POGLED NA PEUGEOT 307

RUČICE NA PRAVLJAČU SVJETLA
Prednja i stražnja svjetla
(prsten A)
Ugašena svjetla
Poziciona svjetla
Kratka /
duga svjetla Automatsko
paljenje svjetala
Automatsko paljenje svjetala
Za aktiviranje ili isključenje ove
funkcije, ključ stavite u položaj
uključene opreme, ručicu za
svjetla u položaj 0i na dulje od
dvije sekunde pritisnite gumb na
njenom završetku.Vozila sa stražnjim svjetlom
za maglu (prsten B)
Stražnje svjetlo za
maglu (prsten okrenite
prema naprijed)
Vozila s prednjim farovima za
maglu i stražnjim svjetlom za
maglu (prsten C) Prednji farovi za maglu
(prvi okret prstena
prema naprijed)
Prednji farovi zamaglu i stražnje
svjetlo za maglu
(drugi okret prstena
premanaprijed).
Isključivanje : pobudni
prsten okrenite premanatrag.



BRZ POGLED NA PEUGEOT 307

PREDNJA SJEDALA 1 - Prilagodba udaljenosti sjedala.
2 - Pristup stražnjim mjestima
(3 vrata).
3 - Prilagodba nagiba naslona.
4 - Prilagodba visine vozačevog
ili suvozačevog sjedala.
5 - Upravljanje grijanjem sjedala.
6 - Prednji demontažni naslon
za ruku (5 vrata).
7 - Prilagodba visine i nagiba
naslona za glavu.
Dižete ga i spuštate tako da
ga povučete prema naprijed i
istovremeno postavite u
željeni položaj.
Nikada ne vozite s
izvađenim naslonima zaglavu.
8 - Ladica za pospremanje
stvari.





BRZ POGLED NA PEUGEOT 307
STRAŽNJA SJEDALA
Kada preklapate stražnje lijevo sjedalo (dvotrećinski dio) ili stražnje desno sjedalo (jednotrećinski dio),
uvijek počnite od sjedaćeg dijela, nikada od naslona (možete ga oštetiti) :
- prednje(a) sjedalo(a) pomaknite prema naprijed, ako je potrebno,
- preklopite sjedaći dio 1uz prednje(a) sjedalo(a),
karavan : sjedalo preklopite pomoću ručice
- provjerite da je sigurnosni pojas u dobrom položaj, na rubnoj strani naslona,
- prema naprijed povucite ručicu 2da deblokirate naslon 3,
- naslon za glavu stavite u najniži položaj,
- preklopite naslon 3.
Napomena : sjedaći dio 1možete izvaditi i tako povećati prtljažnu zapreminu.
Prilikom postavljanja u normalan položaj :
- postavite naslon i blokirajte ga (crvena se oznaka na napravi 2više ne vidi),
- postavite sjedaći dio.
Pazite da pojasi ne ostanu zaglavljeni.



ZRAČNI JASTUCI
Zračni su jastuci tako napravljeni
da putnicima pruže optimalnu
zaštitu u slučaju snažnih sudara ;
oni upotpunjuju djelovanje
sigurnosnih pojasa ograničenogpritiska.
Prednji zračni jastuci
Ugrađeni su u središnji dio
upravljača, za vozača, i u prednju
ploču, za suvozača. Aktiviraju se
istovremeno, osim kada je suvo-
začev zračni jastuk isključen.
Predostrožnosti vezane uz
suvozačev zračni jastuk ovaj zračni jastuk isključite
ako na to sjedalo postavljate
dječju sjedalicu s leđima u
smjeru vožnje,
 zračni jastuk uključite ako se
na tom sjedalu vozi odraslaosoba. Isključenje suvozačevog
zračnog jastuka*
Kada je kontakt prekinut ,
kontaktni ključ stavite u bravi-
cu za suvozačev zračni jastuk1 i okrenite je u položaj
"OFF".
Čim izvadite dječju sjedalicu, bra-
vicu zračnog jastuka okrenite upoložaj "ON"i zračni je jastuk
ponovo djelatan.Provjera neutralizacije
Kada je uspostavljen
kontakt (2. zubac ključa),
paljenje ovog pokazi-
vača, popraćeno zvučnim
znakom i porukom na višenam-
jenskom ekranu "Suvozačev
zračni jastuk neutraliziran" ,
upozorava da suvozačev zračni
jastuk nije djelatan (položaj"OFF" bravice).
Ako je zračni jastuk neutraliziran
(isključen), pokazivač ostaje svo
vrijeme upaljen.
Bočni zračni jastuci* i zračne zavjese*
Bočni su zračni jastuci ugrađeni u
naslone prednjih sjedala, na stra-
ni vrata.
Zračne su zavjese ugrađene u
dovratne stupove i gornji dio kabine.
Aktiviraju se na samo jednoj stra-
ni, onoj koja je izložena udarcu.
* S obzirom na odredište.
BRZ POGLED NA PEUGEOT 307



BRZ POGLED NA PEUGEOT 307

ELEKTRIČNI DIZAČI STAKALA
1 - Električni dizač vozačevog stakla.
2 - Električni dizač suvozačevog stakla.
3 - Električni dizač stražnjeg desnog stakla.
4 - Električni dizač stražnjeg lijevog stakla.
5 - Neutralizacija stražnjih prekidača.
Zaštita od uštinuća : kada staklo pri dizanju naiđe na prepreku,
ono se zaustavi i spusti.
ELEKTRIČNI RETROVIZORIPRILAGODBA VISINE I
DUBINE UPRAVLJAČA  Kada je vozilo zaustavljeno,
povucite ručicu Ai deblokirali
ste upravljač.
 Namjestite željenu visinu idubinu upravljača.
 Upravljač ponovo blokirajte
tako da ručicu Adokraja
gurnete.
Ručni način rada :  Prekidač pritisnite ili povucite
bez da prijeđete točku otpora.
Staklo se zaustavlja čim pres-
tanete djelovati na prekidač. Automatski način rada :
Prekidač pritisnite ili povucite
preko točke otpora. Samo
jednom pobudom staklo se
potpuno otvori ili zatvori.

Gumb 6postavite u desni ili
lijevi položaj i izabrali ste retro- vizor koji želite prilagoditi.
 Gumb 7pomičite u četiri
moguća smjera da izvršiteprilagodbu.
 Gumb 6vratite u srednji
položaj. Kada ste parkirani, retrovizore
možete preklopiti putem struje,
povlačeći gumb
6prema natrag,
ili automatski, pri zakl-
jučavanju vozila.


BRZ POGLED NA PEUGEOT 307

POMOĆ PRI PARKIRANJU
UNATRAG
Sustav, ugrađen u stražnji odboj-
nik, otkriva svaku prepreku
(osobu, vozilo, drvo, ogradu...)
koja se nalazi iza vozila. Uključenje
Kad motor radi, sustav je djelatan
čim je mjenjač u položaju za
vožnju unatrag ; djelatno stanje
sustava potvrđeno je zvučnim
znakom, bipom.
Podatak o blizini prepreke čuje se
kao isprekidani zvučni znak, sve
brži što je vozilo bliže prepreci.
Kad je udaljenost između
stražnjeg kraja vozila i prepreke
manja od 30 cm, zvučni znak pos-
taje kontinuiran.
Mjenjač stavite u neutra- lan položaj, sustav posta-
je nedjelatan.REGULATOR BRZINE
Regulator brzine omogućuje
održavanje brzine vozila na stal-
noj vrijednosti, onoj koju izaberevozač, bez obzira na profil ceste i
bez djelovanja na papučicu gasa
ili kočnice. Brzinu ćete moći memorirati samo
ako vozite brže od oko 40 km/sat
(ručni mjenjač) ili od oko 60 km/sat
(automatski mjenjač) i ako je
mjenjač u barem 4. stupnju prije-
nosa (u 2., ako se radi o auto-
matskom mjenjaču brzina). Uključenje Prsten 1okrenite u položaj
ON .
Izabranu brzinu možete memori- rati.  Prsten 1okrenite u položaj
OFF i sustav ste deaktivirali.


Memoriranje brzine
Kad u vožnji dostignete željenu
brzinu, pritisnite tipku 2ili 3.
Brzina je memorirana i bit će
automatski održavana.
Napomena : trenutna su ubrzan-
ja moguća bez neutralizacije
regulatora brzine.
Neutralizacija memorirane brzine
Ako memoriranu brzinu želite
neutralizirati :  Pritisnite tipku 4ili papučicu
kočnice ili spojke.
Priziv memorirane brzine
Nakon neutralizacije, pritisnite tipku 4. Sustav se vraća posl-
jednjoj memoriranoj brzini.
Poništenje memorirane brzine  Prsten 1okrenite u položaj
OFF ili prekinite kontakt.
Regulator brzine ne upotrebljavaj-
te na skliskoj
cesti ili u gustom
prometu.
