display Peugeot 307 Break 2002 Handleiding (in Dutch)

1. Airbag bestuurder.Claxon.
2. Verlichtingsschakelaars en richtingaanwijzers.
3. Stuurkolomschakelaar autoradio.
4. Instrumentenpaneel.
5. Schakelaar ruitenwissers/- sproeiers/bediening
boordcomputer.
6. Alarmknop.
7. Schakelaar centrale vergrendeling.
8. Schakelaar alarmknipper- lichten.
9. Multifunctioneel display.
10. Lichtsensor.
11. Schakelaar Elektronisch Stabiliteits Programma/Anti SlipRegeling (ESP/ASR)*. 12. Middelste verstelbare roos-
ters verwarming/ ventilatie
en regeling luchtopbrengst.
13. Voorruitontwaseming.
14. Inbouwruimte luidspreker (tweeter).
15. Zijruitontwaseming.
16. Verstelbaar zijventilatie- rooster verwarming/ venti- latie en regeling luchtop-brengst.
17. Airbag passagierszijde.
18. Dashboardkastje.
19. Autoradio RB3 of RD3.
20. Schakelaars stoelverwar- ming.
21. CD-wisselaar.
22. Bediening verwarming/ airconditioning.
23. Asbak v——r.
24. Uitstroomopening voor beenruimte achter. 25. 12 V-aansluiting.
26. Versnellingshendel.
27. Bekerhouder.
28. Handrem.
29. Afvalbak.
30. Muntenvakje.
Uitschakeling airbag aan passagierszijde.
31. Stuur-/contactslot.
32. Stuurkolomschakelaar.
33. Zekeringenkast.
34. Schakelaars elektrisch bediende buitenspiegels. Schakelaars elektrisch bediende ruiten. Blokkeerschakelaar elektrisch
bediende ruiten achter.
35. Koplampverstelling.
36. Snelheidsregelaar.
* In de loop van het jaar.
3UW 307 IN EEN OOGOPSLAG

ONDERHOUDSINTERVALINDI-
CATOR De onderhoudsintervalindicator bevindt zich samen met de kilome-terteller en de dagteller in het instru-mentenpaneel. Hij bepaalt deafstand tot de volgende onderhouds-beurt aan de hand van het gebruikvan de auto.

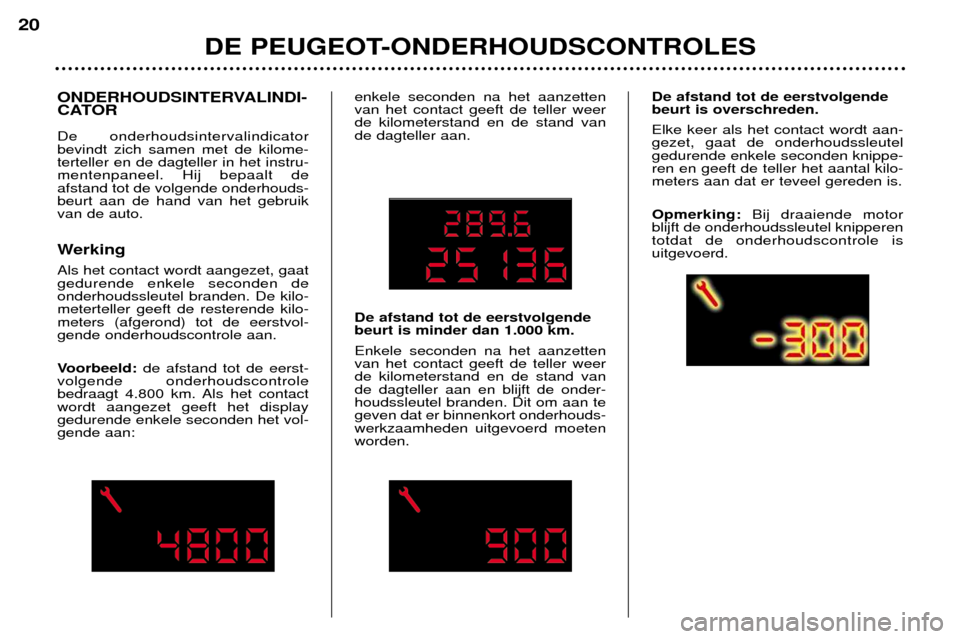

Werking Als het contact wordt aangezet, gaat gedurende enkele seconden deonderhoudssleutel branden. De kilo-meterteller geeft de resterende kilo-meters (afgerond) tot de eerstvol-gende onderhoudscontrole aan.
Voorbeeld:de afstand tot de eerst-
volgende onderhoudscontrole
bedraagt 4.800 km. Als het contactwordt aangezet geeft het displaygedurende enkele seconden het vol-gende aan: enkele seconden na het aanzettenvan het contact geeft de teller weerde kilometerstand en de stand vande dagteller aan. De afstand tot de eerstvolgende beurt is minder dan 1.000 km. Enkele seconden na het aanzetten van het contact geeft de teller weerde kilometerstand en de stand vande dagteller aan en blijft de onder-houdssleutel branden. Dit om aan tegeven dat er binnenkort onderhouds-werkzaamheden uitgevoerd moetenworden.De afstand tot de eerstvolgendebeurt is overschreden. Elke keer als het contact wordt aan- gezet, gaat de onderhoudssleutelgedurende enkele seconden knippe-ren en geeft de teller het aantal kilo-meters aan dat er teveel gereden is. Opmerking:
Bij draaiende motor
blijft de onderhoudssleutel knipperen totdat de onderhoudscontrole is uitgevoerd.
DE PEUGEOT-ONDERHOUDSCONTROLES
20

Verklikkerlampje te laag koelvloeistofniveau* Gekoppeld aan het verklikkerlampje verplicht stoppen STOP.
Dit lampje gaat elke keer dat het contact wordt aangezet gedurende ongeveer 3 seconden branden.
Als het lampje brandt in combinatie met een geluidssignaal en de melding" Koelvloeistof bijvullen " op het multifunctionele display, stop dan onmiddel-
lijk .
Let op: wacht tot de motor is afgekoeld alvorens koelvloeistof bij te vullen.
Het koelcircuit staat onder druk. Verklikkerlampje verplicht stoppen STOP Gekoppeld aan de verklikkerlampjes "te lage motoroliedruk", "tem- peratuur motorolie"*, "te laag koelvloeistofniveau", "te laag rem-vloeistofniveau" en "storing in systeem elektronische remdrukrege-
laar", de koelvloeistoftemperatuurmeter en het pictogram portier/motorkap/kof-
ferdeksel geopend op het multifuncionele display. Gaat elke keer dat het contact wordt aangezet branden.Als het lampje bij een draaiende motor knippert, stop dan onmiddellijk.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje te lage motoroliedruk Gekoppeld aan het verklikkerlampje verplicht stoppen STOP.
Als het lampje bij een draaiende motor brandtt in combinatie met een geluidssignaal en de melding " Te lage oliedruk" of " Motorolie bijvul-
len " op het multifunctionele display, stop dan onmiddellijk.
Vul indien nodig olie bij.
Raadpleeg zo snel mogelijk een PEUGEOT-servicepunt.
CONTROLE TIJDENS HET RIJDEN Een verklikkerlampje dat constant blijft branden of bij een draaiende motor knippert, geeft aan dat er een defect is opgetreden. Het branden van som-mige lampjes gaat vergezeld van een geluidssignaal en een bericht op het
multifunctionele display. Negeer een dergelijke waarschuwing niet, maar
raadpleeg zo snel mogelijk uw PEUGEOT-servicepunt.Stop onmiddellijk indien tijdens het rijden het verklikkerlampje verplicht
stoppen (STOP) gaat branden, maar zorg ervoor dat u uw auto op een zoveilig mogelijke plaats tot stilstand brengt. Draai, om verwondingen te voorko- men, de vuldop twee omwentelingenlos om de druk te laten dalen.
Verwijder vervolgens de vuldop en vul koelvloeistof bij.
Raadpleeg een PEUGEOT-service- punt.
VERKLIKKERLAMPJE HANDREM EN TE LAAG
REMVLOEISTOFNIVEAU
Gekoppeld aan het verklikkerlampje verplicht stoppen
STOP.
Dit lampje gaat elke keer dat hetcontact wordt aangezet branden. Als het lampje gaat branden in com- binatie met een geluidssignaal eneen melding op het multifunctionele
display, wijst dit op hetzij: - "Handrem aangetrokken" , in het
geval van een (iets) aangetrokken handrem,
- "Niveau remvloeistof te laag" , in
het geval van een te laag rem-vloeistofniveau in het reservoir (alshet lampje ook brandt als de han-drem niet gebruikt wordt),
- "Storing remsysteem" , in het
geval van een storing in de elek-tronische remdrukregelaar als hettegelijk met het verklikkerlampjeABS brandt.
Stop onmiddellijk .
Raadpleeg een PEUGEOT-servicepunt.
* Volgens uitvoering.
CONTROLE TIJDENS HET RIJDEN
30

Verklikkerlampje laden van de accu Gaat elke keer dat het contact wordt aangezet
branden. Als het lampje bij een draaiende motor brandt in combinatie met eengeluidssignaal en de melding"Storing laden accu" op het multi-
functionele display, kan dit wijzen op:
- een storing in het laadcircuit,
- loszittende aansluitingen van de accu of de startmotor,
- een gebroken of te slappe dyna- moriem,
- een defecte dynamo.
Raadpleeg een PEUGEOT-service- punt.
Verklikkerlampje
antiblokkeersysteem (ABS)
Dit lampje gaat elke keer dat
het contact wordt aangezet geduren- de 3 seconden branden. Als het lampje bij een snelheid van meer dan 12 km/h blijft branden ofgaat branden, wijst dit op een storingin het antiblokkeersysteem. De normale remwerking met rembe- krachtiging blijft toch behouden. Als het lampje gaat branden in combi- natie met een geluidssignaal en demelding "Storing ABS" op het multi-
functionele display, raadpleeg daneen PEU
GEOT-servicepunt. Verklikkerlampje storing Elektronisch Stabiliteits Programma/Anti Slip Regeling (ESP/ASR)* Dit lampje gaat elke keer dat het contact wordt aangezet gedurende 3 seconden branden.
Als het lampje bij draaiende motor blijft branden of gaat branden in combinatiemet een geluidssignaal en de melding "ESP/ASR buiten gebruik"op het multi-
functionele display, raadpleeg dan een PEUGEOT-servicepunt.Het verklikkerlampje gaat knipperen als het systeem in werking wordt gesteld enblijft branden als het systeem wordt uitgeschakeld.
Verklikkerlampje voorgloeien dieselmotor Dit lampje gaat elke keer dat het contact wordt aangezet branden.
Wacht met het starten van de motor tot het lampje uit gaat.
Verklikkerlampje water in brandstoffilter* (dieselmotor; afhankelijk van land van bestemming) Als dit lampje gaat branden in combinatie met een geluidssignaal en de melding "Water in brandstoffilter" op het multifunctionele display,
raadpleeg dan zo snel mogelijk een PEUGEOT-servicepunt. Er bestaat kans op schade aan het inspuitsysteem.
* Volgens uitvoering.
Verklikkerlampje zelfdiagnose motor Dit lampje gaat elke keer dat het contact wordt aangezet branden. Het verklikkerlampje vervuild roetfilter is gekoppeld aan het verklikker-
lampje zelfdiagnose motor.
Er verschijnt een melding op het multifunctionele display als dit lampje tijdens hetdraaien van de motor brandt in combinatie met een geluidssignaal:
- De melding " Storing emissieregeling" duidt op een storing in de emissieregeling.
- De melding " Niveau brandstofadditief laag " of "Kans op vervuiling roetfil-
ter ", duidt op een storing in het roetfilter.
Als het lampje bij draaiende motor knippert in combinatie met een geluidssignaal en de melding " Defect in katalysator " op het multifunctionele display, duidt dit
op een storing in het injectie- of het ontstekingssysteem. De katalysator kan hier-door beschadigd raken (alleen auto's met benzinemotor).
Raadpleeg zo snel mogelijk een PEUGEOT-servicepunt.
CONTROLE TIJDENS HET RIJDEN 31

Verklikkerlampje uitschakeling airbag passagierszijde* Het lampje gaat branden in combinatie met een geluidssignaal en de melding op het multifunctionele display "Airbag aan passagierszijde
uitgeschakeld" .
Als de airbag aan passagierszijde uitgeschakeld is, gaat het verklikkerlampjebranden als het contact wordt aangezet, waarna het blijft branden.
Raadpleeg in alle gevallen dat het lampje knippert uw PEUGEOT-servicepunt.
Verklikkerlampje veiligheidsgordels Dit lampje gaat branden als de motor draait en de bestuurder zijn veilig- heidsgordel niet heeft vastgemaakt.Verklikkerlampje brandstofreserve Gaat elke keer dat het contact wordt aangezet 3 seconden branden. Als het lampje bij een draaiende motor gaat branden, klinkt een geluidssignaal en verschijnt de melding "Brandstofniveau laag"
op het multifunctionele display. Zodra dit lampje gaat branden, kunt u nog ongeveer 50 km met de resterende hoeveelheid brandstof rijden (tankinhoud: ca. 60 liter).
Als het lampje knippert, geeft dit een storing aan in de brandstofmeter.
Raadpleeg uw PEUGEOT-servicepunt.
* Volgens uitvoering.
Verklikkerlampje airbags Het lampje gaat bij het aanzetten van het contact branden en gaat na enkele seconden uit. Als het lampje gaat branden in combinatie met een geluidssignaal en
een melding " Storing airbag " op het multifunctionele display, wijst dit op hetzij:
- Een storing in de airbags van de bestuurder en de voorpassagier, of
- Een storing in de zijairbags of de window-airbags.

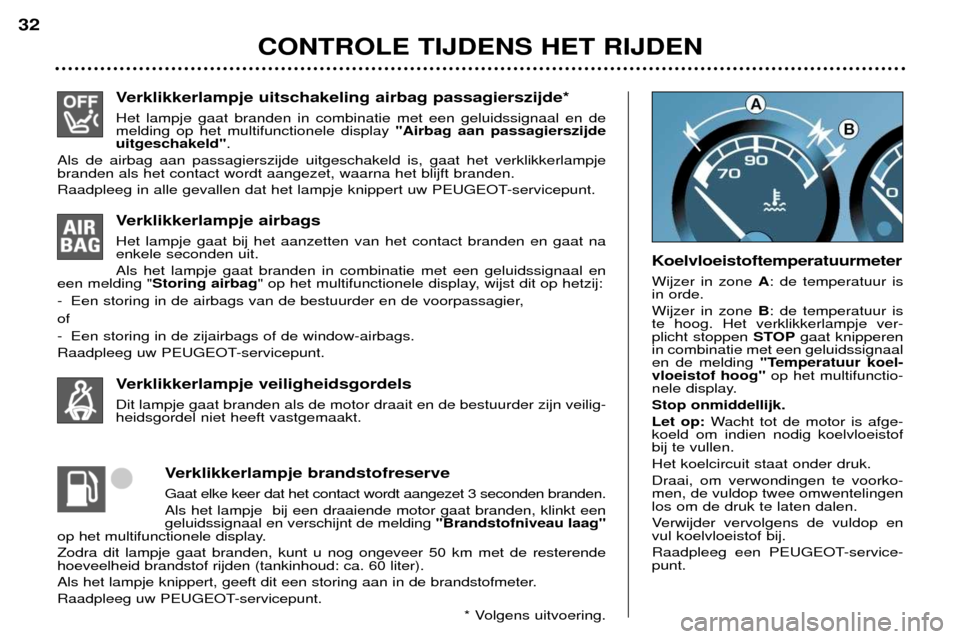

Raadpleeg uw PEUGEOT-servicepunt. Koelvloeistoftemperatuurmeter Wijzer in zone
A: de temperatuur is
in orde. Wijzer in zone B: de temperatuur is
te hoog. Het verklikkerlampje ver- plicht stoppen STOPgaat knipperen
in combinatie met een geluidssignaalen de melding "Temperatuur koel-
vloeistof hoog" op het multifunctio-
nele display. Stop onmiddellijk.Let op: Wacht tot de motor is afge-
koeld om indien nodig koelvloeistof bij te vullen. Het koelcircuit staat onder druk.Draai, om verwondingen te voorko- men, de vuldop twee omwentelingenlos om de druk te laten dalen.
Verwijder vervolgens de vuldop en vul koelvloeistof bij.
Raadpleeg een PEUGEOT-service- punt.
CONTROLE TIJDENS HET RIJDEN
32

Verklikkerlampje uitschakeling airbag passagierszijde* Het lampje gaat branden in combinatie met een geluidssignaal en de melding op het multifunctionele display "Airbag aan passagierszijde
uitgeschakeld" .
Als de airbag aan passagierszijde uitgeschakeld is, gaat het verklikkerlampjebranden als het contact wordt aangezet, waarna het blijft branden.
Raadpleeg in alle gevallen dat het lampje knippert uw PEUGEOT-servicepunt.
Verklikkerlampje veiligheidsgordels Dit lampje gaat branden als de motor draait en de bestuurder zijn veilig- heidsgordel niet heeft vastgemaakt.Verklikkerlampje brandstofreserve Gaat elke keer dat het contact wordt aangezet 3 seconden branden. Als het lampje bij een draaiende motor gaat branden, klinkt een geluidssignaal en verschijnt de melding "Brandstofniveau laag"
op het multifunctionele display. Zodra dit lampje gaat branden, kunt u nog ongeveer 50 km met de resterende hoeveelheid brandstof rijden (tankinhoud: ca. 60 liter).
Als het lampje knippert, geeft dit een storing aan in de brandstofmeter.
Raadpleeg uw PEUGEOT-servicepunt.
* Volgens uitvoering.
Verklikkerlampje airbags Het lampje gaat bij het aanzetten van het contact branden en gaat na enkele seconden uit. Als het lampje gaat branden in combinatie met een geluidssignaal en
een melding " Storing airbag " op het multifunctionele display, wijst dit op hetzij:
- Een storing in de airbags van de bestuurder en de voorpassagier, of
- Een storing in de zijairbags of de window-airbags.
Raadpleeg uw PEUGEOT-servicepunt. Koelvloeistoftemperatuurmeter Wijzer in zone
A: de temperatuur is
in orde. Wijzer in zone B: de temperatuur is
te hoog. Het verklikkerlampje ver- plicht stoppen STOPgaat knipperen
in combinatie met een geluidssignaalen de melding "Temperatuur koel-
vloeistof hoog" op het multifunctio-
nele display. Stop onmiddellijk.Let op: Wacht tot de motor is afge-
koeld om indien nodig koelvloeistof bij te vullen. Het koelcircuit staat onder druk.Draai, om verwondingen te voorko- men, de vuldop twee omwentelingenlos om de druk te laten dalen.
Verwijder vervolgens de vuldop en vul koelvloeistof bij.
Raadpleeg een PEUGEOT-service- punt.
CONTROLE TIJDENS HET RIJDEN
32

Verklikkerlampje "SPORT" Dit lampje gaat branden als het schakelprogram- ma "SPORT" van de automatische transmissie
wordt ingeschakeld.
Verklikkerlampje "SNEEUW" Dit lampje gaat branden als het schakelprogram- ma "SNEEUW" van de automatische transmissie
wordt ingeschakeld.
Park
(Parkeerstand)
Reverse (Achteruit)
Neutral (Neutraalstand)
Drive (Rijstand)
Handbediening: 1e versnelling ingeschakeld 2e versnelling ingeschakeld3e versnelling ingeschakeld 4e versnelling ingeschakeld
CONTROLE TIJDENS HET RIJDEN 33
Display stand selectiehendel automatische transmissie Verklikkerlampjes automatische transmissie

Display op het instrumentenpaneel Dit heeft na het aanzetten van het contact, 3 verschillende functies:
- onderhoudsintervalindicator (zie het desbetreffende hoofdstuk),
- motorolieniveaumeter,- kilometerteller (totale kilometerstand en dagteller). Opmerking:de totale kilometerstand en de dagteller worden gedurende dertig
seconden na het uitzetten van het contact, bij het openen van het bestuurders- portier en bij het vergrendelen en ontgrendelen van de auto weergegeven. Motorolieniveaumeter Bij het aanzetten van het contact, wordt de onderhoudsintervalindicator enkele seconden weergegeven en vervolgens gedurende ongeveer 10 seconden hetmotorolieniveau.
Maximum
Controleer het olieniveau met de peilstok. Te veel olie kan leiden
tot motorschade. Als inderdaad blijkt dat het oliepeil te hoog is,
neem dan zo spoedig mogelijk contact op met een PEUGEOT-servicepunt. Minimum Controleer het olieniveau met de peilstok en vul zonodig olie bij. De aanwijzing is alleen betrouwbaar als de auto op een vlakke,horizontale ondergrond staat en de motor minstens 10 minutenniet heeft gedraaid. Defecte motorolieniveaumeter Als het (vierkante) symbool knippert, geeft dit een defect aan de motorolieniveaumeter aan. Er bestaat grote kans op ernstigemotorschade.
Raadpleeg een PEUGEOT-servicepunt. Dimmer dashboard- verlichting Druk, tijdens het branden van de ver-lichting, op de knopom de sterkte van dedashboardverlichtingen de lichtsterkte van
het multifunctionele display te veran-
deren. Als de verlichting de zwakste(of felste) stand heeft bereikt, laatdan de knop los en druk deze ver-volgens opnieuw in om de verlichtingweer feller (of zwakker) te maken. Laat de knop los zodra de gewenste lichtsterkte is bereikt.
Nulstellingdagteller Druk, terwijl het contact aan is, deknop in.
CONTROLE TIJDENS HET RIJDEN
34

MULTIFUNCTIONEEL DISPLAY Monochroom display B Dit kan de volgende informatie weer- geven:
- de tijd,
- de datum,
- de buitentemperatuur (het sym-bool ¡C knippert bij kans op glad- heid),
- informatie van de autoradio,
- controle op geopende portieren.(portier, achterklep of motorkap),
- waarschuwingen (bijv.: "accula- ding niet in orde") of berichten
(bijv.: "airbag passagier uitgescha-keld") die tijdelijk worden weerge-geven, kunnen worden gewist doorop de knop 1of 2te drukken,
- de boordcomputer*.
* Volgens uitvoering.
UW 307 IN DETAIL 35
Instellen van parameters Druk de knop
1in en houd deze gedurende 2 seconden ingedrukt.
Vervolgens kunnen door het indrukken van de knop 1de verschillende parame-
ters geselecteerd worden:
- de taal,
- de snelheidseenheden (km of mijl),
- de temperatuureenheden (graden Celsius of Fahrenheit),
- de tijdsaanduiding (in 12 of 24 uur),
- de uren,
- de minuten,
- het jaar,
- de maand,
- de dag. Door het indrukken van de knop 2kan de geselecteerde parameter worden gewij-
zigd. Houd de knop ingedrukt om de gegevens in een hoger tempo in te stellen.Als de knoppen gedurende 10 seconden niet wordt ingedrukt, geeft het display het vorige scherm weer en zijn de wijzigingen opgeslagen.

BassenDruk, als er "BASS"op het display wordt weergegeven, op de toets Eof Fom de bassen in te stellen.
- "BASS _9" minimum instelling bassen,
- "BASS 0" normale stand,
- "BASS +9" maximum instelling bassen.
Toonregeling Druk, als er "TREB" op het display wordt weergegeven, op de toets Eof Fom de hoge tonen in te stellen.
- "TREB _9" minimum instelling hoge tonen,
- "TREB 0" normale stand,
- "TREB +9" maximum instelling hoge tonen.
Loudness-functie Met deze functie kunnen de bassen en hoge tonen versterkt worden. Druk op de toetsen Eof Fom de functie in- of uit te schakelen.
Faderregeling Druk, als er "FAD" op het display wordt weergegeven, op de toets Eof F.
Met de toets Ewordt het volume v——r versterkt.
Met de toets Fwordt het volume achter versterkt.
BalansregelingDruk, als er "BAL"op het display wordt weergegeven, op de toets Eof F.
Met de toets Ewordt het volume rechts versterkt.
Met de toets Fwordt het volume links versterkt.
Automatische volumeregeling Met deze functie wordt het volume automatisch aangepast aan het geluidsniveau ten gevolge van de snelheid van de auto. Druk op de toets Eof Fom de functie in- of uit te schakelen.
UW 307 IN DETAIL 41
