датчик Peugeot 307 CC 2003.5 Инструкция по эксплуатации (in Russian)

15-12-2003
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
32
Сигнализатор
минимального
уровня топлива
Сигнализатор загорается на три секунды
после включения зажигания.
Загорание этого сигнализатора при
работающем двигателе сопровождаетсязуммером и сообщением "Fuel lewel low"
("Мало топлива в баке") на
многофункциональном дисплее.
С момента загорания сигнализатора
автомобиль может проехать с
оставшимся резервом топлива около
50 км (емкость топливного бака
составляет примерно 60 литров).
Его мигание свидетельствует о
нарушении работоспособности датчика
уровня топлива.
Срочно проконсультируйтесь на
сервисной станции ПЕЖО. Указатель температуры
охлаждающей жидкостиЕсли стрелка находится в зоне
А-
температура соответствует норме.
Если стрелка находится в зоне В-
температура слишком высока. Начинает
мигать центральный сигнализатор
неисправности STOP в сопровождении
зуммера и сообщения "Engine coolant tem-
perature high" ("Высокая температура
охлаждающей жидкости") на
многофункциональном дисплее.
Немедленно остановитесь.
Внимание : перед доливкой охлаждающей
жидкости дайте остыть двигателю.
Имейте в виду, что в системе охлаждения
имеется избыточное давление.
Во избежание получения ожога, отверните
крышку расширительного бачка сначала на
два оборота, чтобы снизить давление в
системе охлаждения.
После снижения давления снимите крышку
и долейте охлаждающую жидкость.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Указатель температуры масла в
двигателе
На работающем двигателе он указывает
температуру масла.
Достижение максимальной градуировки
свидетельствует о слишком высокой
температуре. При этом центральный
сигнализатор неисправности STOP
мигает в сопровождении зуммера.
Немедленно остановитесь.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Сигнализатор
непристегнутого ремнябезопасности
Сигнализатор загорается при
работающем двигателе и
сопровождается сигналом зуммера, если
водитель не пристегнул ремень
безопасности. Он продолжит гореть
одновременно с усиливающимся
сигналом зуммера до тех пор, пока
водитель не пристегнется.

15-12-2003
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
32
Сигнализатор
минимального
уровня топлива
Сигнализатор загорается на три секунды
после включения зажигания.
Загорание этого сигнализатора при
работающем двигателе сопровождаетсязуммером и сообщением "Fuel lewel low"
("Мало топлива в баке") на
многофункциональном дисплее.
С момента загорания сигнализатора
автомобиль может проехать с
оставшимся резервом топлива около
50 км (емкость топливного бака
составляет примерно 60 литров).
Его мигание свидетельствует о
нарушении работоспособности датчика
уровня топлива.
Срочно проконсультируйтесь на
сервисной станции ПЕЖО. Указатель температуры
охлаждающей жидкостиЕсли стрелка находится в зоне
А-
температура соответствует норме.
Если стрелка находится в зоне В-
температура слишком высока. Начинает
мигать центральный сигнализатор
неисправности STOP в сопровождении
зуммера и сообщения "Engine coolant tem-
perature high" ("Высокая температура
охлаждающей жидкости") на
многофункциональном дисплее.
Немедленно остановитесь.
Внимание : перед доливкой охлаждающей
жидкости дайте остыть двигателю.
Имейте в виду, что в системе охлаждения
имеется избыточное давление.
Во избежание получения ожога, отверните
крышку расширительного бачка сначала на
два оборота, чтобы снизить давление в
системе охлаждения.
После снижения давления снимите крышку
и долейте охлаждающую жидкость.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Указатель температуры масла в
двигателе
На работающем двигателе он указывает
температуру масла.
Достижение максимальной градуировки
свидетельствует о слишком высокой
температуре. При этом центральный
сигнализатор неисправности STOP
мигает в сопровождении зуммера.
Немедленно остановитесь.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Сигнализатор
непристегнутого ремнябезопасности
Сигнализатор загорается при
работающем двигателе и
сопровождается сигналом зуммера, если
водитель не пристегнул ремень
безопасности. Он продолжит гореть
одновременно с усиливающимся
сигналом зуммера до тех пор, пока
водитель не пристегнется.

15-12-2003
РЕГУЛЯТОР ПОДСВЕТКИПРИБОРНОЙПАНЕЛИ
При включенном
наружном освещении
нажмите на кнопку,
чтобы интенсивность подсветки
приборной панели начала изменяться.
Когда яркость подсветки достигнет
минимального (или максимального)
значения, отпустите кнопку, а затем
нажмите ее снова, чтобы увеличить (или
уменьшить) яркость.
Когда яркость подсветки достигнет
желаемого значения, отпустите кнопку.
Кнопка установки
на ноль счетчика
дневного пробега
При включенном зажигании нажмите на
кнопку и удерживайте
до появления нулей.
Дисплей приборной панели
После включения зажигания он последовательно выполняет три функции :
- указателя пробега до очередного технического обслуживания (см. соответствующий
раздел),
- указателя уровня масла в двигателе,
- счетчика пробега (общего и суточного).
Примечание : показания счетчика общего и суточного пробега можно прочитать еще в
течение 30 секунд после выключения зажигания, а также они высвечиваются при
открывании двери водителя и при отпирании/запирании замков автомобиля.
Указатель уровня масла в двигателе
После включения зажигания примерно на 10 секунд загорается указатель уровня масла
вслед за указателем пробега до очередного технического обслуживания.
Излишек масла
Мигание сигнализатора свидетельствует об излишке масла, способном
испортить двигатель.
Если наличие излишка масла подтверждается контрольной проверкой при
помощи щупа, следует срочно обратиться на сервисную станцию ПЕЖО.
Недостаток масла
Мигание сигнализатора свидетельствует о недостатке масла, способном
испортить двигатель.
Если недостаток масла подтверждается контрольной проверкой при
помощи щупа, следует в обязательном порядке пополнить уровень.
Неисправность датчика уровня масла
Проверьте уровень масла в двигателе при помощи щупа.
Если уровень достаточен, а сигнализатор мигает, значит неисправен
датчик уровня масла.
Обратитесь на сервисную станцию ПЕЖО.
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
34
Проверка уровня масла при помощи щупа будет точной, только если автомобиль стоит на
горизонтальной площадке, а с момента остановки двигателя прошло более 10 минут.

15-12-2003

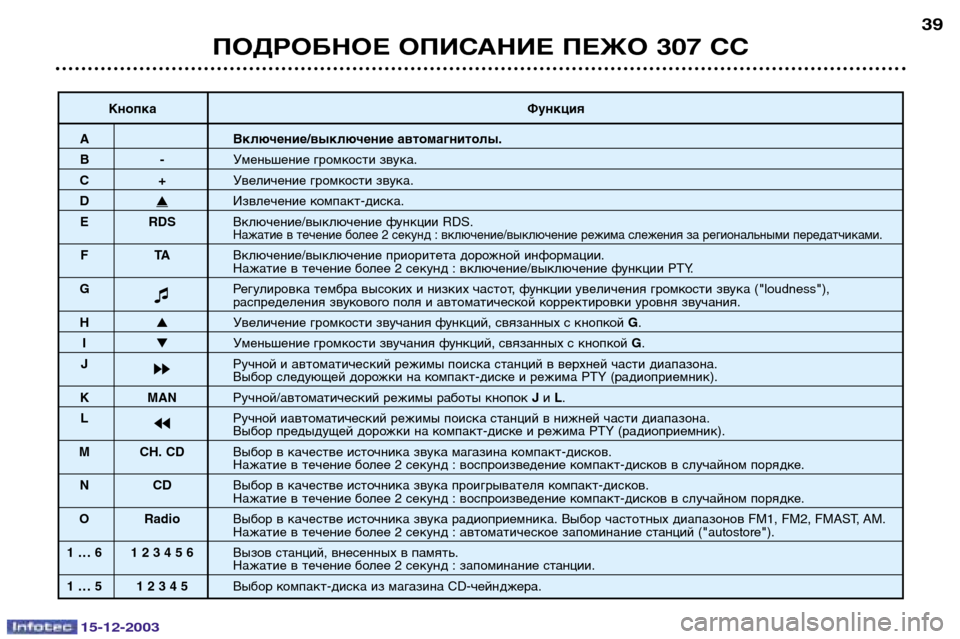

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 СС39
Кнопка
Функция
A Включение/выключение автомагнитолы.
B-Уменьшение громкости звука.
C+Увеличение громкости звука.
DИзвлечение компакт-диска.
E RDS Включение/выключение функции RDS.
Нажатие в течение более 2 секунд : включение/выключение режима слежения за региональными передатчиками.
FTAВключение/выключение приоритета дорожной информации.Нажатие в течение более 2 секунд : включение/выключение функции PTY.
G Регулировка тембра высоких и низких частот, функции увеличения громкости звука ("loudness"),
распределения звукового поля и автоматической корректировки уровня звучания.
H
Увеличение громкости звучания функций, связанных с кнопкой G.
I Уменьшение громкости звучания функций, связанных с кнопкой G.
J kk Ручной и автоматический режимы поиска станций в верхней части диапазона.
Выбор следующей дорожки на компакт-диске и режима PTY (радиоприемник).
K MAN
Ручной/автоматический режимы работы кнопок Jи L.
L jj Ручной иавтоматический режимы поиска станций в нижней части диапазона.
Выбор предыдущей дорожки на компакт-диске и режима PTY (радиоприемник).
M CH. CD Выбор в качестве источника звука магазина компакт-дисков.
Нажатие в течение более 2 секунд : воспроизведение компакт-дисков в случайном порядке.
NC DВыбор в качестве источника звука проигрывателя компакт-дисков.
Нажатие в течение более 2 секунд : воспроизведение компакт-дисков в случайном порядке.
O Radio Выбор в качестве источника звука радиоприемника. Выбор частотных диапазонов FM1, FM2, FMAST, AM.
Нажатие в течение более 2 секунд : автоматическое запоминание станций ("autostore").
1 … 6 1 2 3 4 5 6 Вызов станций, внесенных в память.
Нажатие в течение более 2 секунд : запоминание станции.
1 … 5 1 2 3 4 5 Выбор компакт-диска из магазина CD-чейнджера.

15-12-2003
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 СС
42
РАДИОПРИЕМНИК
Особенности приема радиосигналов
Автомобильный радиоприемник подвержен влиянию многих внешних факторов, которые отсутствуют при стационарной установке
приемника в доме. Прием радиосигналов с амплитудной и частотной модуляцией, соответственно LW/MW и FM, связан с помехами,
которые зависят от условий приема и типа сигнала, но не от качества Вашего радиоприемника.
Качество приема радиосигнала с амплитудной модуляцией (LW/MW) ухудшается при движении автомобиля вблизи высоковольтных линий
электропередач, под мостами или в туннелях.
Радиосигналы с частотной модуляцией (FM) могут сильно искажаться из-за чрезмерной удаленности радиопередатчика, из-за отражений
от различных препятствий (гор, холмов, зданий и т.д.). Помехи при приеме радиосигнала также могут возникать в зонах радиотени (
зонах,
закрытых от радиопередатчика).
Переключение в режим работы радиоприемника
Нажмите на кнопку O.
Выбор частотного диапазона Краткими нажатиями на кнопку OВы можете выбрать любой из диапазонов FM1, FM2, FMast и АМ.
Автоматический режим поиска станций
Кратко нажмите на одну из кнопок Jили Lдля настройки, соответственно, на последующую или предыдущую
станцию.
При длительном нажатии на соответствующую кнопку частота будет непрерывно изменяться в выбранном
направлении.
После того, как Вы отпустите кнопку, поиск продолжится и прекратится после настройки на ближайшую станцию.
Если выбрана программа приема дорожных сообщений ТА, радиоприемник будет вести поиск только станций, передающих такой тип информации.
Автоматический поиск станций происходит с чувствительностью "LO", (настройка производится только на самые мощные радиопередатчики),
пока не будет пройден весь диапазон, а затем поиск повторяется с чувствительностью "DX"(настройка производится на более слабые и
удаленные радиопередатчики).
Для того чтобы сразу вести настройку с чувствительностью "DX", нажмите два раза на кнопку Jили L.

15-12-2003
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 СС
44
СИСТЕМА RDS
Использование функции RDS (системы радиоданных) в диапазоне FM Система
RDSпозволяет при настройке на определенную станцию обеспечивать наилучшее качество приема радиосигнала путем
автоматического переключения на другие передатчики, расположенные вдоль маршрута движения автомобиля, которые работают в
стандарте RDS и передают ту же радиопрограмму на других частотах.
Для включения или выключения функции RDS кратко нажмите на кнопку "RDS".
Дисплей будет показывать : - "RDS" если функция включена,
- "(RDS)" если функция включена, но передатчики, работающие в этой системе, отсутствуют.
Слежение за радиопередатчиками, работающими в стандарте RDS
При включенной функции RDS на дисплей выводится название станции, на которую настроен радиоприемник. По пути движения
автомобиля радиоприемник непрерывно автоматически выбирает передатчик, обеспечивающий наилучшее качество приема выбранной
программы.
Прием программ, передающих дорожную информацию Для включения или выключения функции приема дорожной информации нажмите на кнопку "TA".
Дисплей будет показывать : - "TA" если функция включена.
- "(TA)" если функция включена, но передатчики, работающие в этой системе, отсутствуют.
Передача любых дорожных сообщений имеет приоритет независимо от того, какой источник аудиосигнала включен (радиоприемник,
проигрыватель аудиокассет или CD-проигрыватель).
Если Вы хотите прервать передачу дорожной информации, нажмите на кнопку "ТА". Данная функция будет выключена.
Примечание : дорожная информация передается с заранее установленным уровнем громкости, который не зависит от
настроенного Вами уровня громкости аудиосистемы. Однако этот уровень можно изменить с помощью регулятора громкости.
Измененная регулировка будет внесена в память, и следующие дорожные сообщения будут приниматься с данным уровнем
громкости.
Режим слежения за местными радиостанциями (REG)
В некоторых регионах передатчики объединены в сеть и передают местные программы в регионах, которые они обслуживают. Данная
функция слежения позволяет слушать с высоким качеством программу при движении через весь регион.
Для включения или выключения этой функции нажмите и удерживайте более 2 секунд кнопку "RDS".

15-12-2003
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 СС45
Функция PTY
Данная функция позволяет настраиваться на станции, передающие определенный вид информации (новости, культуру, спорт, рок-музыку …).
При работе радиоприемника в диапазоне FMдля включения или выключения этой функции нажмите и удерживайте
более двух секунд кнопку "TА".
Для поиска одной из программ в режиме PTY :
- включите функцию PTY,
- кратко нажимая на кнопки Jили L, выберите желаемый вид программ из списка, появившегося на
дисплее,
- после появления на дисплее желаемой программы нажмите и удерживайте более двух секунд одну из кнопок Jили L, чтобы выполнить автоматическую настройку (после завершения автоматической
настройки функция PTYотключается).
В режиме PTYможно заносить в память автомагнитолы различные виды программ. Для этого нажмите и удерживайте нажатой в течение
более двух секунд одну из кнопок предварительной настройки "1"- "6" . Для вызова из памяти соответствующего вида программ кратко
нажмите на одну из кнопок предварительной настройки.
Система EON
Эта система позволяет слушать передатчики, связанные в одну сеть. Она позволяет прослушивать дорожную информацию или программу PTY , передаваемую станцией, которая принадлежит к той же сети, что и станция, на которую настроен радиоприемник.
Данная функция работает только при включенной функции приема дорожной информации TAили функции PTY.

15-12-2003
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 СС51
Кнопка
Функция
N jjАвтоматический поиск станций в нижней части диапазона. Выбор предыдущей записи на компакт-диске.
Перемещение по карте (навигатор).
Двойное нажатие : переход от режима LO к режиму DX.
Нажатие в течение более двух секунд : ускоренная прокрутка компакт-диска назад.
O DARK 1-е нажатие : работает верхняя часть дисплея (нижняя - затемнена); 2-е нажатие : дисплей выключен (экран
затемнен); 3-е нажатие : возвращение дисплея к стандартному режиму работы.
Нажатие в течение более 5 секунд : реинициализация системы.
P MENU Вывод на экран главного меню. Нажатие в течение более двух секунд : вызов вспомогательного меню и
перечня голосовых команд.
Q "Положить трубку".
Нажатие в течение более двух секунд : включение/выключение переадресации звонка на автоответчик или
отправка на номер переадресации.
R BAND Выбор частотного диапазона FM1, FM2, FMast, AM.
ASTНажатие в течение более двух секунд : автоматический режим запоминания станций (autostore).
S TA/PTY Включение/выключение приоритета дорожной информации.
Нажатие в течение более двух секунд : включение/выключение функции PTY.
T RDS Включение/выключение функции RDS.
Нажатие в течение более двух секунд : включение/выключение режима слежения за региональными передатчиками.
U AUDIO Вывод на дисплей окна регулировки акустических характеристик, тембра высоких и низких частот, функциитонкомпенсации (loudness), распределения звукового поля и автоматической настройки уровня громкости.
V SOS Нажатие, длящееся от 2 до 8 секунд : срочный вызов.
Нажатие в течение более восьми секунд : отмена набранного номера телефона.
1 … 6 1 2 3 4 5 6 Вызов станций, внесенных в память.
Нажатие в течение более двух секунд : запоминание текущей станции.
1 … 5 1 2 3 4 5 Выбор компакт-дисков из CD-чейнджера.
0 … 9 * # 0 1 2 3 4 5 Цифровые и буквенные клавиши для набора фраз и телефонных номеров.
6 7 8 9 * #
* На автомобилях текущего модельного года.

15-12-2003
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 СС
54
РАДИОПРИЕМНИК
Особенности приема радиосигналов
Автомобильный радиоприемник подвержен влиянию многих внешних факторов, которые отсутствуют при стационарной установке
приемника в доме. Прием радиосигналов с амплитудной и частотной модуляцией, соответственно LW/MW и FM, связан с помехами,
которые зависят от условий приема и типа сигнала, но не от качества Вашего радиоприемника.
Качество приема радиосигнала с амплитудной модуляцией (LW/MW) ухудшается при движении автомобиля вблизи высоковольтных линий
электропередач, под мостами и в туннелях.
Радиосигналы с частотной модуляцией (FM) могут сильно искажаться из-за удаленности радиопередатчика, отражения радиосигнала от
различных препятствий (гор, холмов, зданий и т.д.), а также в зонах "радиотени" (т.е. местностях, закрытых от радиопередатчика)
.
Переключение в режим работы радиоприемника
Последовательно нажмите на кнопку "SOURCE"("Выбор источника звука").
Выбор частотного диапазона Краткими нажатиями на кнопку "BAND/AST"выберите нужный Вам диапазон FM1, FM2, FMast или АМ.
Автоматический режим поиска станций Кратко нажмите на одну из кнопок Mили Nдля настройки, соответственно, на последующую или предыдущую
станцию.
После того, как Вы отпустите кнопку, поиск прекратится после настройки на ближайшую станцию.
Если выбрана программа приема дорожных сообщений ТА, радиоприемник будет вести поиск только самых мощных станций, передающих
такой тип информации.
Автоматический поиск станций происходит с чувствительностью "LO", (настройка производится только на самые мощные
радиопередатчики), пока не будет пройден весь диапазон, а затем поиск повторяется с чувствительностью "DX"(настройка производится
на более слабые и удаленные радиопередатчики).
Для того, чтобы сразу вести настройку с чувствительностью "DX", нажмите два раза на кнопку Mили N.

15-12-2003
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 СС
56
СИСТЕМА RDS
Использование функции RDS (системы радиоданных) в диапазоне FM
Система RDS позволяет при настройке на определенную станцию обеспечивать наилучшее качество приема радиосигнала путем автоматического переключения на другие
передатчики, расположенные вдоль маршрута движения автомобиля, которые работают в стандарте RDS и передают ту же радиопрограмму на других частотах.
Для включения или выключения функции RDS кратко нажмите на кнопку "RDS".
Дисплей будет показывать : - RDS - если функция включена,
- RDS зачеркнуто или на сером фоне - если функция включена, но передатчики, работающие в этой системе, отсутствуют.
Слежение за радиопередатчиками, работающими в стандарте RDS
При включенной функции RDS на дисплей выводится название станции, на которую настроен радиоприемник. По пути движения автомобиля радиоприемник непрерывно
автоматически выбирает передатчик, обеспечивающий наилучшее качество приема выбранной программы. Эта функция может вызывать неб ольшие помехи на выбранной частоте.
Прием программ, передающих дорожную информацию
Для включения или выключения функции приема дорожной информации нажмите на кнопку "ТА/PTY".
Дисплей будет показывать : - TA если функция включена,
- TA зачеркнуто или на сером фоне , если функция включена, но передатчики, работающие в этой системе, отсутствуют.
Передача любых дорожных сообщений имеет приоритет независимо от того, какой источник аудиосигнала включен (радиоприемник, CD-
проигрыватель или CD-чейнджер).
Если Вы хотите прервать передачу дорожной информации, нажмите на кнопку "ТА/PTY".
Примечание : дорожная информация передается с заранее установленным уровнем громкости, который не зависит от настроенного Вами ур овня громкости
аудиосистемы.
Однако этот уровень можно изменить с помощью регулятора громкости. Измененная регулировка будет внесена в память, и следующее дорожное сообщение будет
приниматься с данным уровнем громкости.
Режим слежения за местными радиостанциями (REG)
В некоторых регионах передатчики объединены в сеть и передают местные программы в регионах, которые они обслуживают. Данная функция слежения позволяет
слушать с высоким качеством программу при движении через весь регион.
Для включения или отключения этой функции нажмите и удерживайте более двух секунд кнопку "RDS".
Дисплей будет показывать :- REG - если функция включена,
- REG зачеркнуто или на сером фоне - если функция включена, но передатчики, работающие в этой системе, отсутствуют.
