Peugeot 307 CC 2003 Manuel du propriétaire (in French)
Manufacturer: PEUGEOT, Model Year: 2003, Model line: 307 CC, Model: Peugeot 307 CC 2003Pages: 154, PDF Size: 1.82 MB
Page 21 of 154
22-09-2003
LE CONTRïLE DE MARCHE
28
COMBINƒ ESSENCE BOëTE DE VITESSES MANUELLE
1 - Compte-tours.
2 - TŽmoin de ceinture non bouclŽe.
3 - TŽmoin autodiagnostic moteur.
4 - TŽmoin de frein destationnement et niveau deliquide de frein.
5 - Indicateur de changement dedirection gauche.
6 - Indicateur de tempŽrature duliquide de refroidissement. 7 -
TŽmoin de charge batterie.
8 - TŽmoin d'alerte centralisŽe
STOP.
9 - TŽmoin de niveau mini decarburant.
10 - TŽmoin de pression d'huile
moteur.
11 - Indicateur de niveau decarburant.
12 - Indicateur de changement dedirection droit. 13 -
TŽmoin du syst ABS.
14 - TŽmoin des airbags et desarceaux de sŽcuritŽ.
15 - TŽmoin de neutralisation de
l'airbag passager.
16 - Indicateur de vitesse.
17 - Indicateur de maintenance,indicateur de niveau d'huile ettotalisateur kilomŽtrique.
18 - Bouton de remise ˆ zŽro ducompteur kilomŽtrique
journalier.
19 - TŽmoin de feu antibrouillardarri
20 - TŽmoin du contr™le dynamiquede stabilitŽ (ESP/ASR).
21 - TŽmoin de projecteursantibrouillard avant.
22 - TŽmoin de niveau mini duliquide de refroidissement*.
23 - TŽmoin de feux de route.
24 - TŽmoin de feux de croisement.
25 - RhŽostat d'Žclairage.
26 - Indicateur de tempŽrature
d'huile moteur.
* Suivant motorisation.
Page 22 of 154
22-09-2003
LE CONTRïLE DE MARCHE29

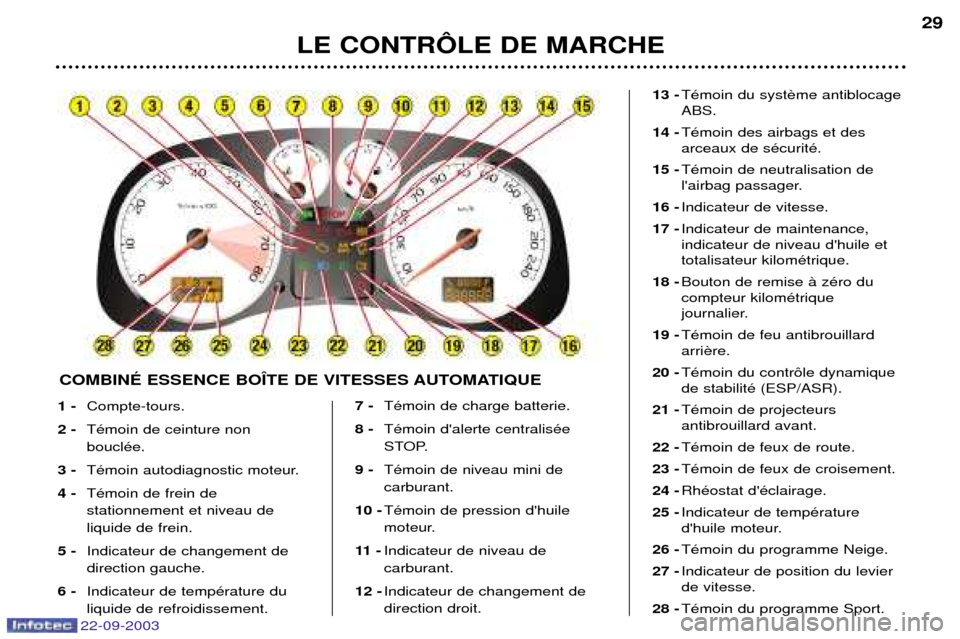

COMBINƒ ESSENCE BOëTE DE VITESSES AUTOMATIQUE
1 - Compte-tours.
2 - TŽmoin de ceinture non bouclŽe.
3 - TŽmoin autodiagnostic moteur.
4 - TŽmoin de frein destationnement et niveau deliquide de frein.
5 - Indicateur de changement dedirection gauche.
6 - Indicateur de tempŽrature duliquide de refroidissement. 7 -
TŽmoin de charge batterie.
8 - TŽmoin d'alerte centralisŽe
STOP.
9 - TŽmoin de niveau mini decarburant.
10 - TŽmoin de pression d'huile
moteur.
11 - Indicateur de niveau decarburant.
12 - Indicateur de changement dedirection droit. 13 -
TŽmoin du syst ABS.
14 - TŽmoin des airbags et desarceaux de sŽcuritŽ.
15 - TŽmoin de neutralisation de
l'airbag passager.
16 - Indicateur de vitesse.
17 - Indicateur de maintenance,indicateur de niveau d'huile ettotalisateur kilomŽtrique.
18 - Bouton de remise ˆ zŽro ducompteur kilomŽtrique
journalier.
19 - TŽmoin de feu antibrouillardarri
20 - TŽmoin du contr™le dynamiquede stabilitŽ (ESP/ASR).
21 - TŽmoin de projecteursantibrouillard avant.
22 - TŽmoin de feux de route.
23 - TŽmoin de feux de croisement.
24 - RhŽostat d'Žclairage.
25 - Indicateur de tempŽrature
d'huile moteur.
26 - TŽmoin du programme Neige.
27 - Indicateur de position du levierde vitesse.
28 - TŽmoin du programme Sport.
Page 23 of 154
22-09-2003
LE CONTRïLE DE MARCHE
30
CONTRïLE DE MARCHE Un tŽmoin d'alerte allumŽ en permanence ou clignotant moteurtournant est le signe d'un dŽfautde fonctionnement. L'allumage decertains tŽmoins peut accompagnŽ d'un signal sonore etd'un message sur l'Žcran multifonction. Ne nŽgligez pas cetavertissement : consultez au plus
vite votre Point Service PEUGEOT. VŽhicule roulant, lorsque le
tŽmoin d'alerte centralisŽe STOPs'allume, l'arrarrmeilleures conditions de sŽcuritŽ.
TŽmoin d'alerte
centralisŽe STOP
Il s'allume ˆ chaque mise du contact. CouplŽ avec les tŽmoins "pression d'huile moteur", "niveau mini liquidede refroidissement", "niveau liquidede frein", "dŽfaut du systrŽpartition Žlectronique de freinage"et les indicateurs "tempŽrature duliquide de refroidissement", "tempŽrature d'huile moteur". L'arr clignotement moteur tournant. Consultez un Point Service
PEUGEOT. TŽmoin de pression d'huile moteur
CouplŽ avec le tŽmoin d'alerte centralisŽe STOP.
L'allumage de ce tŽmoin, moteurtournant, est accompagnŽ d'unsignal sonore et du message"Pression huile moteur insuffisante"ou "ComplŽter niveau huile
moteur" sur l'Žcran multifonction.
L'arr En cas de manque d'huile dans le circuit de lubrification, complŽtez leniveau. Consultez rapidement un Point
Service PEUGEOT.
TŽmoin de niveau mini de liquide derefroidissement*
CouplŽ avec le tŽmoin d'alerte
centralisŽe STOP. Il s'allume ˆ chaque mise du contact pendant environ 3 secondes. L'allumage de ce tŽmoin est accompagnŽ d'un signal sonore etdu message "ComplŽter niveau
eau moteur" sur l'Žcran multifonction.
L'arr * Suivant motorisation. Attention :
attendre le refroidissement
du moteur pour complŽter le niveau. Le circuit de refroidissement est sous pression. Afin d'Žviter tous risques de bržlures, dŽvissez le bouchon de deux tourspour laisser tomber la pression. Lorsque la pression est tombŽe, retirez le bouchon et complŽtez leniveau.
Consultez un Point Service PEUGEOT.
TŽmoin de frein de stationnement etniveau mini de liquidede frein
CouplŽ avec le tŽmoin d'alerte centralisŽe STOP.
Il s'allume ˆ chaque mise du contact. L'allumage de ce tŽmoin est accompagnŽ d'un signal sonore etd'un message sur l'Žcran multifonctionindiquant la cause de l'alerte : - "Oubli frein ˆ main" , si le frein ˆ
main est serrŽ ou mal desserrŽ,
- "Niv. liquide de freins insuffisant" en cas de baisse excessive duliquide de frein (si le tŽmoin resteallumŽ m
- "Anomalie freinage" , s'affiche
simultanŽment avec le tŽmoinABS, indiquant un dysfonction-nement du systŽlectronique de freinage.
L'arr
Consultez un Point Service PEUGEOT.
Page 24 of 154
22-09-2003
LE CONTRïLE DE MARCHE31
TŽmoin du syst contr™le dynamique destabilitŽ (ESP/ASR)
Il s'allume ˆ chaque mise du contact pendant 3 secondes. Le tŽmoin restŽ allumŽ ou s'allumant moteur tournant, vŽhicule roulant estaccompagnŽ d'un signal sonore etdu message "ESP/ASR hors
service" sur l'Žcran multifonction ;
consultez un Point Service PEUGEOT. Moteur tournant et vŽhicule roulant, il clignote en cas d'activation du syst Il s'allume fixement lors de sa neutralisation.
TŽmoin de charge de la batterie
Il s'allume ˆ chaque mise du contact. L'allumage moteur tournant est accompagnŽ d'un signal sonore etdu message "Anomalie charge
batterie" sur l'Žcran multifonction.
Il peut indiquer :
- un fonctionnement dŽfectueux du circuit de charge,
- des cosses de batterie ou de dŽmarreur desserrŽes,
- une courroie d'alternateur sectionnŽe ou dŽtendue,
- une panne d'alternateur.
Consultez un Point Service PEUGEOT.
TŽmoin d'autodiagnosticmoteur
Il s'allume ˆ chaque mise du contact. Son clignotement, moteur tournant, accompagnŽ d'un signal sonore etdu message "DŽfaut catalyseur"
sur l'Žcran multifonction, signale undysfonctionnement du systd'injection ou d'allumage. Il y a un
risque de destruction du catalyseur. Consultez rapidement un Point
Service PEUGEOT. TŽmoin de neutralisation del'airbag passager
L'allumage de ce tŽmoin est accompagnŽ d'un signal sonore etdu message "Airbag passager
neutralisŽ" sur l'Žcran multifonction.
Si l'airbag passager est neutralisŽ, letŽmoin s'allume ˆ la mise du contactet reste allumŽ. Dans tous les cas, si le tŽmoin clignote, consultez un Point Service
PEUGEOT.
TŽmoin des airbags et des arceaux de sŽcuritŽ
Le tŽmoin s'allume ˆ la mise du contact pendant quelques secondes. L'allumage de ce tŽmoin, moteur tournant, est accompagnŽ d'unsignal sonore et d'un message surl'Žcran multifonction : - "Anomalie Airbag" , indique un
dŽfaut des airbags frontaux ou un dŽfaut des airbags latŽraux.
- "Anomalie Arceaux" , indique un
dŽfaut des arceaux de sŽcuritŽ(situŽs dans les appui-tarri
Consultez un Point Service PEUGEOT.
ou
TŽmoin du syst antiblocage de roues (ABS) Il s'allume ˆ chaque mise du contact pendant 3 secondes. Le tŽmoin restŽ allumŽ ou s'allumant au-dessus de 12 km/h indique un
dysfonctionnement du syst Le vŽhicule conserve nŽanmoins un freinage classique avec assistance. L'allumage de ce tŽmoin est accompagnŽ d'un signal sonore etdu message
"Anomalie ABS" sur
l'Žcran multifonction.
Consultez un Point Service PEUGEOT.
Page 25 of 154
LE CONTRïLE DE MARCHE
32
TŽmoin de niveau mini decarburant
Le tŽmoin s'allume ˆ la mise du contact pendant trois secondes. L'allumage de ce tŽmoin, moteur tournant, est accompagnŽ d'unsignal sonore et d'un message"Niveau carburant faible" sur
l'Žcran multifonction. D vous reste environ 50 km d'autonomie
(la capacitŽ du rŽservoir est d'environ 60 litres). Son clignotement indique un dysfonctionnement de la jauge ˆ carburant.
Consultez un Point Service PEUGEOT. Indicateur de tempŽrature du liquide de refroidissement Aiguille dans la zone
A, la
tempŽrature est correcte. Aiguille dans la zone B, la
tempŽrature est trop ŽlevŽe. Le tŽmoin d'alerte centralisŽe STOP
clignote, accompagnŽ d'un signalsonore et du message "Temp. eau
moteur forte" sur l'Žcran multifonction.
L'arr Attention : attendre le refroidissement
du moteur pour complŽter le niveau. Le circuit de refroidissement est sous pression. Afin d'Žviter tous risques de bržlures, dŽvissez le bouchon de deux tourspour laisser tomber la pression. Lorsque la pression est tombŽe, retirez le bouchon et complŽtez leniveau.
Consultez un Point Service PEUGEOT. Indicateur de tempŽrature d'huile moteur Moteur tournant, il indique la tempŽrature de l'huile. La tempŽrature est trop ŽlevŽe si la graduation maximale est atteinte. LetŽmoin d'alerte centralisŽe
STOP
clignote, accompagnŽ d'un signalsonore. L'arr
Consultez un Point Service PEUGEOT.
TŽmoin de ceinture non bouclŽe
Moteur tournant, le tŽmoin s'allume lorsque le conducteur n'a pas bouclŽsa ceinture.
22-09-2003
Page 26 of 154
LE CONTRïLE DE MARCHE
32
TŽmoin de niveau mini decarburant
Le tŽmoin s'allume ˆ la mise du contact pendant trois secondes. L'allumage de ce tŽmoin, moteur tournant, est accompagnŽ d'unsignal sonore et d'un message"Niveau carburant faible" sur
l'Žcran multifonction. D vous reste environ 50 km d'autonomie
(la capacitŽ du rŽservoir est d'environ 60 litres). Son clignotement indique un dysfonctionnement de la jauge ˆ carburant.
Consultez un Point Service PEUGEOT. Indicateur de tempŽrature du liquide de refroidissement Aiguille dans la zone
A, la
tempŽrature est correcte. Aiguille dans la zone B, la
tempŽrature est trop ŽlevŽe. Le tŽmoin d'alerte centralisŽe STOP
clignote, accompagnŽ d'un signalsonore et du message "Temp. eau
moteur forte" sur l'Žcran multifonction.
L'arr Attention : attendre le refroidissement
du moteur pour complŽter le niveau. Le circuit de refroidissement est sous pression. Afin d'Žviter tous risques de bržlures, dŽvissez le bouchon de deux tourspour laisser tomber la pression. Lorsque la pression est tombŽe, retirez le bouchon et complŽtez leniveau.
Consultez un Point Service PEUGEOT. Indicateur de tempŽrature d'huile moteur Moteur tournant, il indique la tempŽrature de l'huile. La tempŽrature est trop ŽlevŽe si la graduation maximale est atteinte. LetŽmoin d'alerte centralisŽe
STOP
clignote, accompagnŽ d'un signalsonore. L'arr
Consultez un Point Service PEUGEOT.
TŽmoin de ceinture non bouclŽe
Moteur tournant, le tŽmoin s'allume lorsque le conducteur n'a pas bouclŽsa ceinture.
22-09-2003
Page 27 of 154
LE CONTRïLE DE MARCHE33
TŽmoin "SPORT" Il s'allume ˆ la sŽlection du programme de fonctionnement
"SPORT" de la bo”te de vitesses
automatique. TŽmoin "NEIGE" Il s'allume ˆ la sŽlection du programme de fonctionnement "NEIGE"de la bo”te de vitesses
automatique.
Anomalie de fonctionnement Il s'affiche ˆ l'apparition d'un dŽfaut de fonctionnement,accompagnŽ du message "Anomalie bo”te
automatique" sur l'Žcran multifonction, d'un
signal sonore et du clignotement des tŽmoinsSport et Neige au combinŽ.
Exemples : Programme "SPORT" et
position Park.
Programme "NEIGE"et
position Drive.
Park
(Stationnement)
Reverse (Marche arri
Neutral (Point mort)
Drive (Conduite)
Mode manuel : 1 er rapport engagŽ 2 3 4
ƒcran d'affichage des positions du levier sŽlecteur de la bo”te de vitesses automatique
TŽmoins de la bo”te de vitesses automatique
22-09-2003
Page 28 of 154
22-09-2003
RhŽostat d'Žclairage Feux allumŽs, appuyez sur le bouton pourfaire varier l'intensitŽde l'Žclairage duposte de conduite.
Lorsque l'Žclairage atteint le rŽglageminimum (ou maximum), rel‰chez lebouton puis appuyez ˆ nouveaupour l'augmenter (ou le diminuer). D dŽsirŽe, rel‰chez le bouton.
Bouton de
remise ˆ zŽro
du compteurkilomŽtriquejournalier Contact mis, appuyez sur le bouton.
Afficheur situŽ dans le combinŽ Il assure successivement, apr
- indicateur de maintenance (voir chapitre correspondant),
- indicateur de niveau d'huile moteur,
- totalisateur kilomŽtrique (kilomŽtrages total et journalier).Remarque :
les kilomŽtrages total et journalier sont affichŽs pendant trente
secondes ˆ la coupure du contact, ˆ l'ouverture de la porte conducteur ainsi qu'au verrouillage et au dŽverrouillage du vŽhicule. Indicateur de niveau d'huile moteur
A la mise du contact, le niveau d'huile du moteur est indiquŽ pendant 10 secondes environ, apr
Surplus d'huile Le clignotement indique un surplus d'huile pouvant dŽtŽriorer le
moteur. Si le surplus d'huile est confirmŽ par la vŽrification ˆ la jauge
manuelle, consultez rapidement un Point Service PEUGEOT. Manque d'huile Le clignotement indique un manque d'huile pouvant dŽtŽriorer le
moteur. Si le manque d'huile est confirmŽ par la vŽrification ˆ la jauge manuelle, complŽtez impŽrativement le niveau. DŽfaut jauge niveau d'huile VŽrifiez le niveau d'huile ˆ la jauge manuelle. Si vous constatez un niveau correct, le clignotement indique alors
un rŽel dysfonctionnement de la jauge niveau d'huile moteur.
Consultez un Point Service PEUGEOT.
LE CONTRïLE DE MARCHE
34
La vŽrification du niveau avec la jauge manuelle n'est valable que si le vŽhicule est sur un sol horizontal, moteur ˆ l'arr
Page 29 of 154
22-09-2003
VOTRE 307 CC DANS LE DƒTAIL35
LES ECRANS
MULTIFONCTIONS PrŽsentation L'Žcran monochrome B Il permet d'obtenir les informations suivantes :
- l'heure,
- la date,
- la tempŽrature extŽrieure (le
symbole ¡ Cclignote en cas de
risque de verglas),
- les affichages de l'autoradio,
- le contr™le des ouvertures (portes, capot, ...),
- les messages d'alerte (ex : "Anomalie charge batterie") ou d'information (ex : "Airbag
passager neutralisŽ") affichŽstemporairement, peuvent
effacŽs en appuyant sur le bouton1ou 2,
- l'ordinateur de bord (voir chapitre correspondant). L'Žcran monochrome CT etl'Žcran couleur DT
Ces deux systpar le clavier du
radiotŽlŽphone RT3 .
Ils permettent de visualiser :
- l'heure,
- la date,
- la tempŽrature extŽrieure (en cas de risque de verglas, vous averti par un message),
- les affichages des sources audio (radio, CD, ...),
- les affichages des syst tŽlŽmatiques (tŽlŽphone, services, ...),
- le contr™le des ouvertures (portes, capot, ...),
- les messages d'alerte (ex : "Niveau carburant faible") et d'Žtatdes fonctions du vŽhicule (ex :"Airbag passager neutralisŽ")
affichŽs temporairement,
- l'affichage de l'ordinateur de bord (voir chapitre correspondant),
- les affichages du syst guidage embarquŽ (voir chapitrecorrespondant).
Remarque : pour exploiter toutes les
fonctions de votre systdisposez de deux CD-Rom : l'un"Configuration" contient le logiciel et
les diffŽrentes langues d'affichage etdes informations vocales ; l'autre"Navigation" les donnŽes cartogra-phiques du systembarquŽ. L'Žcran monochrome CT Menu gŽnŽral Appuyez sur la touche
"MENU"du
RadiotŽlŽphone RT3 pour accŽder au menu gŽnŽral et choisir l'une des
applications suivantes :
- navigation - guidage (voir chapitre "Syst
- ordinateur de bord (voir chapitre correspondant),
- rŽpertoire (voir chapitre "Radio- tŽlŽphone RT3"),
- tŽlŽmatique (voir chapitre "Radio- tŽlŽphone RT3"),
- configuration (voir chapitre corres- pondant).
Page 30 of 154
22-09-2003
VOTRE 307 CC DANS LE DƒTAIL
36
Configuration des param L'Žcran monochrome B Maintenez le bouton
1appuyŽ
pendant deux secondes pour accŽder aux rŽglages. Ensuite, chaque pression sur ce bouton permet de faire dŽfiler les
diffŽrents param
- langue des informations affichŽes,
- unitŽ de vitesse (km ou miles),
- unitŽ de tempŽrature (degrŽs Celsius ou Fahrenheit),
- format de l'heure (12 ou 24 heures),
- heure,
- minute,
- annŽe,
- mois,
- jour. Une pression sur le bouton 2permet
de modifier le param Maintenez la pression pour obtenir undŽfilement rapide. Apr
l'Žcran revient ˆ l'affichage courant,les donnŽes modifiŽes sont enregistrŽes.
- configuration (voir chapitre corres-
pondant),
- carte (voir chapitre "Syst guidage embarquŽ").
Quelques dŽfinitions... Affichage superposŽ : une fen tanŽment par dessus l'application encours, pour annoncer unchangement d'Žtat d'une autreapplication. Application permanente : application principale en cours
d'utilisation, affichŽe en fond d'Žcran. Menu contextuel : menu limitŽ associŽ ˆ l'application principale en cours d'utilisation,
affichŽe en fond d'Žcran.
L'Žcran couleur DT Menu gŽnŽral Appuyez sur la touche
"MENU"du
RadiotŽlŽphone RT3 pour accŽder au menu gŽnŽral et choisir l'une des
applications suivantes :
- navigation - guidage (voir chapitre "Syst
- ordinateur de bord (voir chapitre correspondant),
- rŽpertoire (voir chapitre "Radio- tŽlŽphone RT3"),
- tŽlŽmatique (voir chapitre "Radio- tŽlŽphone RT3"),
