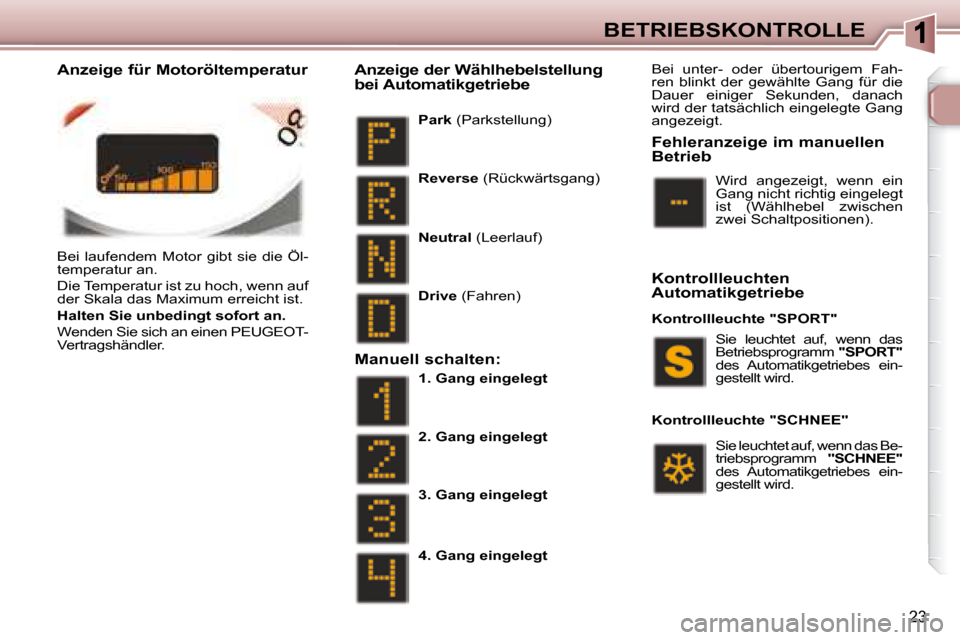

Page 21 of 184
23
BETRIEBSKONTROLLE
Bei laufendem Motor gibt sie die Öl-
temperatur an.
Die Temperatur ist zu hoch, wenn auf
der Skala das Maximum erreicht ist.
Halten Sie unbedingt sofort an.
Wenden Sie sich an einen PEUGEOT-
Vertragshändler.
Park (Parkstellung)
Anzeige der Wählhebelstellung
bei Automatikgetriebe
Bei unter- oder übertourigem Fah-
ren blinkt der gewählte Gang für die
Dauer einiger Sekunden, danach
wird der tatsächlich eingelegte Gang
angezeigt.
Reverse (Rückwärtsgang)
Neutral (Leerlauf)
Drive (Fahren)
Manuell schalten:
1. Gang eingelegt
2. Gang eingelegt
3. Gang eingelegt
4. Gang eingelegt Sie leuchtet auf, wenn das
Betriebsprogramm
"SPORT"
des Automatikgetriebes ein-
gestellt wird.
Sie leuchtet auf, wenn das Be-
triebsprogramm "SCHNEE"
des Automatikgetriebes ein-
gestellt wird.
Wird angezeigt, wenn ein
Gang nicht richtig eingelegt
ist (Wählhebel zwischen
zwei Schaltpositionen).
Kontrollleuchte "SCHNEE"
Fehleranzeige im manuellen
Betrieb
Kontrollleuchte "SPORT"
Anzeige für Motoröltemperatur
Kontrollleuchten
Automatikgetriebe
Page 22 of 184
24
BETRIEBSKONTROLLE
Sie funktioniert nach dem Einschal-
ten der Zündung nacheinander als:
- Wartungsanzeige,
- Ölstandsanzeige,
- Gesamtkilometerzähler (Gesamt- und Tageskilometerstand).
Hinweis: Gesamt- und Tageskilome-
terstand werden beim Ausschalten
der Zündung, beim Öffnen der Fah-
rertür sowie beim Ver- und Entriegeln
des Fahrzeugs für die Dauer von
dreißig Sekunden angezeigt.
Auch die Daten des Geschwindig-
keitsreglers werden angezeigt, wenn
dieser aktiviert ist (siehe betreffenden
Abschnitt). Wartungsanzeige
Die Wartungsanzeige gibt Ihnen an,
wann die nächste laut Wartungsplan
des Herstellers durchzuführende
Wartung fällig ist.
Der Wartungsabstand wird ab der
letzten Rückstellung der Wartungs-
anzeige auf Null (siehe betreffenden
Abschnitt) berechnet und durch zwei
Werte bestimmt:
- die Kilometerleistung,
- die seit der letzten Wartung
verstrichene Zeit.
Hinweis: Die bis zur nächsten War-
tung verbleibende Kilometerzahl
kann je nach den Fahrgewohnheiten
des Benutzers durch den Faktor Zeit
aufgehoben werden.
Funktionsweise
Beim Einschalten der Zündung leuch-
tet der Schlüssel als Wartungssym-
bol für die Dauer von 5 Sekunden
auf; in der Anzeige des Kilometer-
zählers erscheint (gerundet) die bis
zur nächsten Wartung verbleibende
Kilometerzahl.
Beispiel: Bis zur nächsten Wartung
bleiben Ihnen noch 4 800 km. Beim
Einschalten der Zündung erscheint
in der Anzeige für die Dauer von
5 Sekunden:
KOMBIINSTRUMENTS
Nächste Wartung in weniger als
1 000 km
Beispiel: Bis zur nächsten Wartung
bleiben Ihnen noch 900 km.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer
von 5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf, der
Wartungsschlüssel bleibt erleuchtet .
Er weist Sie darauf hin, dass in Kür-
ze eine Wartung durchgeführt werden
muss. In der Anzeige erscheinen der
Gesamtkilometerstand und der Tageski-
lometerstand.
5 Sekunden nach dem Einschal-
ten der Zündung nimmt der Kilome-
terzähler seine normale Funktion
wieder auf und zeigt den Gesamtki-
lometerstand und den Tageskilome-
terstand an.
Page 23 of 184
24
BETRIEBSKONTROLLE
Sie funktioniert nach dem Einschal-
ten der Zündung nacheinander als:
- Wartungsanzeige,
- Ölstandsanzeige,
- Gesamtkilometerzähler (Gesamt- und Tageskilometerstand).
Hinweis: Gesamt- und Tageskilome-
terstand werden beim Ausschalten
der Zündung, beim Öffnen der Fah-
rertür sowie beim Ver- und Entriegeln
des Fahrzeugs für die Dauer von
dreißig Sekunden angezeigt.
Auch die Daten des Geschwindig-
keitsreglers werden angezeigt, wenn
dieser aktiviert ist (siehe betreffenden
Abschnitt). Wartungsanzeige
Die Wartungsanzeige gibt Ihnen an,
wann die nächste laut Wartungsplan
des Herstellers durchzuführende
Wartung fällig ist.
Der Wartungsabstand wird ab der
letzten Rückstellung der Wartungs-
anzeige auf Null (siehe betreffenden
Abschnitt) berechnet und durch zwei
Werte bestimmt:
- die Kilometerleistung,
- die seit der letzten Wartung
verstrichene Zeit.
Hinweis: Die bis zur nächsten War-
tung verbleibende Kilometerzahl
kann je nach den Fahrgewohnheiten
des Benutzers durch den Faktor Zeit
aufgehoben werden.
Funktionsweise
Beim Einschalten der Zündung leuch-
tet der Schlüssel als Wartungssym-
bol für die Dauer von 5 Sekunden
auf; in der Anzeige des Kilometer-
zählers erscheint (gerundet) die bis
zur nächsten Wartung verbleibende
Kilometerzahl.
Beispiel: Bis zur nächsten Wartung
bleiben Ihnen noch 4 800 km. Beim
Einschalten der Zündung erscheint
in der Anzeige für die Dauer von
5 Sekunden:
KOMBIINSTRUMENTS
Nächste Wartung in weniger als
1 000 km
Beispiel: Bis zur nächsten Wartung
bleiben Ihnen noch 900 km.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer
von 5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf, der
Wartungsschlüssel bleibt erleuchtet .
Er weist Sie darauf hin, dass in Kür-
ze eine Wartung durchgeführt werden
muss. In der Anzeige erscheinen der
Gesamtkilometerstand und der Tageski-
lometerstand.
5 Sekunden nach dem Einschal-
ten der Zündung nimmt der Kilome-
terzähler seine normale Funktion
wieder auf und zeigt den Gesamtki-
lometerstand und den Tageskilome-
terstand an.
Page 24 of 184
25
BETRIEBSKONTROLLE
Nach jeder Wartung wird die War-
tungsanzeige vom PEUGEOT-Ver-
tragshändler auf Null gestellt.
Wenn Sie die Wartung jedoch selbst
durchgeführt haben, gehen Sie zur
Rückstellung der Wartungsanzeige
auf Null folgendermaßen vor:
Zündung ausschalten,
Rückstellknopf des Tageskilome-
terzählers gedrückt halten,
Zündung wieder einschalten.
Die Kilometeranzeige beginnt rück-
wärts zu zählen.
Wenn sie bei "=0" angelangt ist, Knopf
loslassen; der Schlüssel erlischt.
Wichtig: Wenn Sie nach diesem Vor-
gang die Batterie abklemmen möch-
ten, verriegeln Sie das Fahrzeug und
warten Sie mindestens fünf Minuten.
Andernfalls bliebe die Rückstellung
auf Null wirkungslos.
Wartung überfällig
Bei jedem Einschalten der Zündung
blinkt der Schlüssel für die Dauer von
5 Sekunden.
Beispiel: Sie haben die fällige Wartung
um 300 km überschritten. Die Wartung
Ihres Fahrzeugs muss schnellstmög-
lich durchgeführt werden.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer
von 5 Sekunden: Ölstandsanzeige
Beim Einschalten der Zündung wird
nach der Wartungsinformation für die
Dauer einiger Sekunden der Motoröl-
stand angezeigt.
Ölstand korrekt
Defekte Ölstandsanzeige
5 Sekunden nach dem Einschal-
ten der Zündung nimmt der Kilome-
terzähler seine normale Funktion
wieder auf, der Schlüssel bleibt er-
leuchtet. In der Anzeige erscheinen
der Gesamt-kilometerstand und der
Tageskilometerstand.
Hinweis: Der Schlüssel kann auch
a u l e u c h t e n , w e n n S i e d i e Z w e i j a h -
resfrist überschritten haben.
Das Blinken der
Warnleuchte "OIL --"
weist auf eine Funk-
tionsstörung der Öl-
standsanzeige hin.
Wenden Sie sich
an einen PEUGEOT-Vertragshändler.
Die Ölstandskontrolle ist nur zu-
verlässig, wenn das Fahrzeug
waagerecht steht und der Motor
seit mehr als 15 Minuten abge-
stellt ist.
Das Blinken der mit
der Service-Warn-
leuchte gekoppelten
Warnleuchte "OIL"
in Verbindung mit
einem akustischen
Signal und einer Mel-
dung auf dem Multifunktionsbildschirm
weist auf einen Ölmangel hin, der zur Be-
schädigung des Motors führen kann.
Wenn sich der Ölmangel beim Nach-
messen mit dem Ölmessstab bestätigt,
füllen Sie bitte unbedingt Öl nach.
Ölmangel
Rückstellung der
Wartungsanzeige auf Null
Page 25 of 184
25
BETRIEBSKONTROLLE
Nach jeder Wartung wird die War-
tungsanzeige vom PEUGEOT-Ver-
tragshändler auf Null gestellt.
Wenn Sie die Wartung jedoch selbst
durchgeführt haben, gehen Sie zur
Rückstellung der Wartungsanzeige
auf Null folgendermaßen vor:
Zündung ausschalten,
Rückstellknopf des Tageskilome-
terzählers gedrückt halten,
Zündung wieder einschalten.
Die Kilometeranzeige beginnt rück-
wärts zu zählen.
Wenn sie bei "=0" angelangt ist, Knopf
loslassen; der Schlüssel erlischt.
Wichtig: Wenn Sie nach diesem Vor-
gang die Batterie abklemmen möch-
ten, verriegeln Sie das Fahrzeug und
warten Sie mindestens fünf Minuten.
Andernfalls bliebe die Rückstellung
auf Null wirkungslos.
Wartung überfällig
Bei jedem Einschalten der Zündung
blinkt der Schlüssel für die Dauer von
5 Sekunden.
Beispiel: Sie haben die fällige Wartung
um 300 km überschritten. Die Wartung
Ihres Fahrzeugs muss schnellstmög-
lich durchgeführt werden.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer
von 5 Sekunden: Ölstandsanzeige
Beim Einschalten der Zündung wird
nach der Wartungsinformation für die
Dauer einiger Sekunden der Motoröl-
stand angezeigt.
Ölstand korrekt
Defekte Ölstandsanzeige
5 Sekunden nach dem Einschal-
ten der Zündung nimmt der Kilome-
terzähler seine normale Funktion
wieder auf, der Schlüssel bleibt er-
leuchtet. In der Anzeige erscheinen
der Gesamt-kilometerstand und der
Tageskilometerstand.
Hinweis: Der Schlüssel kann auch
a u l e u c h t e n , w e n n S i e d i e Z w e i j a h -
resfrist überschritten haben.
Das Blinken der
Warnleuchte "OIL --"
weist auf eine Funk-
tionsstörung der Öl-
standsanzeige hin.
Wenden Sie sich
an einen PEUGEOT-Vertragshändler.
Die Ölstandskontrolle ist nur zu-
verlässig, wenn das Fahrzeug
waagerecht steht und der Motor
seit mehr als 15 Minuten abge-
stellt ist.
Das Blinken der mit
der Service-Warn-
leuchte gekoppelten
Warnleuchte "OIL"
in Verbindung mit
einem akustischen
Signal und einer Mel-
dung auf dem Multifunktionsbildschirm
weist auf einen Ölmangel hin, der zur Be-
schädigung des Motors führen kann.
Wenn sich der Ölmangel beim Nach-
messen mit dem Ölmessstab bestätigt,
füllen Sie bitte unbedingt Öl nach.
Ölmangel
Rückstellung der
Wartungsanzeige auf Null
Page 26 of 184
25
BETRIEBSKONTROLLE
Nach jeder Wartung wird die War-
tungsanzeige vom PEUGEOT-Ver-
tragshändler auf Null gestellt.
Wenn Sie die Wartung jedoch selbst
durchgeführt haben, gehen Sie zur
Rückstellung der Wartungsanzeige
auf Null folgendermaßen vor:
Zündung ausschalten,
Rückstellknopf des Tageskilome-
terzählers gedrückt halten,
Zündung wieder einschalten.
Die Kilometeranzeige beginnt rück-
wärts zu zählen.
Wenn sie bei "=0" angelangt ist, Knopf
loslassen; der Schlüssel erlischt.
Wichtig: Wenn Sie nach diesem Vor-
gang die Batterie abklemmen möch-
ten, verriegeln Sie das Fahrzeug und
warten Sie mindestens fünf Minuten.
Andernfalls bliebe die Rückstellung
auf Null wirkungslos.
Wartung überfällig
Bei jedem Einschalten der Zündung
blinkt der Schlüssel für die Dauer von
5 Sekunden.
Beispiel: Sie haben die fällige Wartung
um 300 km überschritten. Die Wartung
Ihres Fahrzeugs muss schnellstmög-
lich durchgeführt werden.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer
von 5 Sekunden: Ölstandsanzeige
Beim Einschalten der Zündung wird
nach der Wartungsinformation für die
Dauer einiger Sekunden der Motoröl-
stand angezeigt.
Ölstand korrekt
Defekte Ölstandsanzeige
5 Sekunden nach dem Einschal-
ten der Zündung nimmt der Kilome-
terzähler seine normale Funktion
wieder auf, der Schlüssel bleibt er-
leuchtet. In der Anzeige erscheinen
der Gesamt-kilometerstand und der
Tageskilometerstand.
Hinweis: Der Schlüssel kann auch
a u l e u c h t e n , w e n n S i e d i e Z w e i j a h -
resfrist überschritten haben.
Das Blinken der
Warnleuchte "OIL --"
weist auf eine Funk-
tionsstörung der Öl-
standsanzeige hin.
Wenden Sie sich
an einen PEUGEOT-Vertragshändler.
Die Ölstandskontrolle ist nur zu-
verlässig, wenn das Fahrzeug
waagerecht steht und der Motor
seit mehr als 15 Minuten abge-
stellt ist.
Das Blinken der mit
der Service-Warn-
leuchte gekoppelten
Warnleuchte "OIL"
in Verbindung mit
einem akustischen
Signal und einer Mel-
dung auf dem Multifunktionsbildschirm
weist auf einen Ölmangel hin, der zur Be-
schädigung des Motors führen kann.
Wenn sich der Ölmangel beim Nach-
messen mit dem Ölmessstab bestätigt,
füllen Sie bitte unbedingt Öl nach.
Ölmangel
Rückstellung der
Wartungsanzeige auf Null
Page 27 of 184
26
BETRIEBSKONTROLLE Bei eingeschaltetem Licht läßt sich
durch Knopfdruck die Beleuchtung
der Bedienungseinheit in der Hellig-
keit regeln. Wenn die schwächste
(oder stärkste) Helligkeitsstufe er-
reicht ist, lassen Sie den Knopf los
und drücken ihn dann erneut, um die
Helligkeit zu erhöhen (oder abzusch-
wächen).
Lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist.
Drücken Sie bei eingeschalteter Zün-
dung auf den Knopf, bis die Nullen
erscheinen.
Durch Druck auf den Knopf können
Sie zwischen der Anzeige der Kilome-
terzähler und des Geschwindigkeits-
reglers oderbegrenzers wechseln,
wenn einer der beiden aktiviert ist.
Ölmessstab
A n d e m M e s s s t a b b e i n d e n
sich 2 Füllstandsmarkie-
rungen:
- überschreiten Sie niemals die Markierung A,
- wenn das Öl bei B steht, füllen Sie das für Ihren
Motor geeignete Öl durch
den Öleinfüllstutzen nach.
A = Höchstfüllstand
B = Mindestfüllstand Helligkeitsregler
Rückstellknopf für
Tageskilometerzähler
Page 28 of 184
26
BETRIEBSKONTROLLE Bei eingeschaltetem Licht läßt sich
durch Knopfdruck die Beleuchtung
der Bedienungseinheit in der Hellig-
keit regeln. Wenn die schwächste
(oder stärkste) Helligkeitsstufe er-
reicht ist, lassen Sie den Knopf los
und drücken ihn dann erneut, um die
Helligkeit zu erhöhen (oder abzusch-
wächen).
Lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist.
Drücken Sie bei eingeschalteter Zün-
dung auf den Knopf, bis die Nullen
erscheinen.
Durch Druck auf den Knopf können
Sie zwischen der Anzeige der Kilome-
terzähler und des Geschwindigkeits-
reglers oderbegrenzers wechseln,
wenn einer der beiden aktiviert ist.
Ölmessstab
A n d e m M e s s s t a b b e i n d e n
sich 2 Füllstandsmarkie-
rungen:
- überschreiten Sie niemals die Markierung A,
- wenn das Öl bei B steht, füllen Sie das für Ihren
Motor geeignete Öl durch
den Öleinfüllstutzen nach.
A = Höchstfüllstand
B = Mindestfüllstand Helligkeitsregler
Rückstellknopf für
Tageskilometerzähler
Page 29 of 184
27
BETRIEBSKONTROLLE
- Feld mit den Sofortin- formationen:
Page 30 of 184
i
i
!
28
BETRIEBSKONTROLLE Entfernung zum Fahrziel
(km oder Meilen)
Dabei handelt es sich um die noch
bis zum Fahrziel zurückzulegende
Entfernung. Sie wird entweder mo-
mentan von der Navigationshilfe
berechnet, wenn eine Zielführung
aktiviert ist, oder vom Benutzer ein-
gegeben.
Bei fehlender Eingabe der Entfer-
nung erscheinen Striche anstelle der
Ziffern.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Dies ist die seit der letzten Rückstel-
lung des Computers auf Null berech-
nete Durchschnittsgeschwindigkeit
(bei eingeschalteter Zündung).
Reichweite
(km oder Meilen)
Die Reichweite gibt an, wieviel Ki-
lometer noch mit dem im Tank
enthaltenen Kraftstoff unter Be-
rücksichtigung des Durchschnitts-
verbrauchs der letzten Kilometer
zurückgelegt werden können. Momentaner Verbrauch
(l/100 km oder km/l oder
mpg)
Dies ist der durchschnittliche Kraft-
stoffverbrauch innerhalb einiger Se-
kunden.
Durchschnittsverbrauch
(l/100 km oder km/l oder
mpg)
Dies ist der durchschnittliche Kraft-
stoffverbrauch seit der letzten Rück-
stellung des Bordcomputers auf
Null. Zurückgelegte Strecke
(km oder Meilen)
Hier wird die seit der letzten Rück-
stellung des Computers auf Null zu-
rückgelegte Strecke angezeigt.
Einige
Begriffserläuterungen…
Sobald die Reichweite unter 30 km
beträgt, erscheinen Striche in der
Anzeige. Wenn mindestens 5 Liter
Kraftstoff getankt worden sind, wird
die Reichweite neu berechnet und
angezeigt, sobald sie über 100 km
beträgt.
Er wird erst ab 30 km/h ange-
zeigt.
Es kann vorkommen, dass sich
dieser Wert erhöht, wenn sich
F a h r w e i s e o d e r S t r e c k e n p r o i l
ändern und sich dadurch der
momentane Verbrauch erheb-
lich verändert.
Wenn während der Fahrt dau-
ernd Striche anstelle der Zif-
fern in der Anzeige erscheinen,
wenden Sie sich bitte an einen
PEUGEOT-Vertragshändler.
