Page 11 of 184
KURZBESCHREIBUNG
A. Bei eingeschalteter Zündung
muss der Zeiger den Füllstand
des Kraftstofftanks anzeigen.
B. Bei laufendem Motor
muss die dazugehörige
Kraftstoffreserveleuchte
erlöschen.
C. Bei eingeschalteter Zündung
muss die Ölstandsanzeige für
die Dauer einiger Sekunden
"OIL OK" anzeigen.
Füllen Sie bei unzureichendem Füll-
stand Kraftstoff bzw. Öl nach.
18
1. Bei eingeschalteter Zündung
leuchten die orangefarbenen und
roten Warnleuchten auf.
2. Bei laufendem Motor müssen
diese Leuchten erlöschen.
Wenn sie weiterhin leuchten, schla-
gen Sie auf der betreffenden Seite
nach.
20
D a s A u l e u c h t e n d e r K o n t r o l l l e u c h t e
zeigt Ihnen den Betriebszustand der
betreffenden Funktion an.
A. Inaktivierung des
Innenraumschutzes
54
B. Zentralverriegelung
59
C. Inaktivierung ESP/ASR
73
Kombiinstrument Warn- und Kontrollleuchten Schalterl
eiste
Page 12 of 184
KURZBESCHREIBUNG
1. Schlüssel einführen
2. Schlüssel in Position: "OFF"
(inaktivieren), bei Kindersitz
entgegen der Fahrtrichtung,
"ON" (aktivieren), mit Beifahrer
oder Kindersitz in Fahrtrichtung
3. Schlüssel aus dieser Position
abziehen
77
A. Bei eingeschalteter Zündung
leuchtet die Warnleuchte
auf, wenn der Fahrer nicht
angeschnallt ist.s
B. Bei laufendem Motor und
geschlossenen Türen erlischt die
Warnleuchte automatisch nach
30 Sekunden.
C. Bei unter 20 km/h leuchtet die
Kontrollleuchte beim abgelegtem
Gurt ununterbrochen.
D. Bei über 20 km/h blinkt die
Warnleuchte in Verbindung mit
einem anschwellenden Warnton
für die Dauer von 2 Minuten.
74
Beifahrerairbag Nicht angelegter/abgelegter
Sicherheitsgurt vorn
1. Position Stop
2. Position Zünden
3. Position Starten
52
Zündung
Page 13 of 184
KURZBESCHREIBUNG
GESCHWINDIGKEITSBEGRENZER
"LIMIT"
Geschwindigkeitsregler
"CRUISE" Anzeige im Kombiinstrument
1. Reglermodus anwählen/
ausschalten
2. Geschwindigkeit programmieren/
programmierten Wert verringern
3. Geschwindigkeit programmieren/
programmierten Wert erhöhen
4. Geschwindigkeitsregelung
ausschalten/wiederaufnehmen
Damit eine Geschwindigkeit program-
miert oder abgerufen werden kann,
muss die Fahrzeuggeschwindigkeit
mehr als 40 km/h betragen und beim
mechanischen Getriebe mindestens
der vierte Gang eingelegt sein (zwei-
ter Gang beim Automatikgetriebe).
85, 87
1. Begrenzermodus anwählen/
ausschalten
2. Programmierten Wert verringern
3. Programmierten Wert erhöhen
4. Geschwindigkeitsbegrenzung
ein/aus
Die Einstellungen müssen bei lau-
fendem Motor vorgenommen wer-
den.
83
Geschwindigkeitsregler
Geschwindigkeitsbegrenzer
Der Regler- oder Begrenzermodus
wird im Kombiinstrument angezeigt,
wenn er angewählt worden ist.
Page 14 of 184
KURZBESCHREIBUNG
1. Gangwählhebel
2. Taste "SPORT"
3. Taste "SCNEE" Schaltpult
Wählen Sie die gewünschte Schaltpo-
sition durch Verstellen des Wählhebels
auf dem Schaltpult.
Die jeweilige Wählhebelstellung wird
durch die Kontrollleuchte auf dem Bild-
schirm des Kombiinstruments ange-
A. Einschalten
B. Erfassung
C. Aktivieren/Inaktivieren
( ü b e r d a s K o n i g u r a t i o n s m e n ü des Multifunktionsbildschirms)
89
Anzeige im Kombiinstrument
P: Parking (Parkstellung)
R: Reverse (Rückwärtsgang)
N: Neutral (Leerlauf)
D: Drive (Fahren)
M: Manueller Modus
S: Programm Sport
: Programm Schnee
1 2 3 4: eingelegte Gänge Starten
Stellen Sie den Wählhebel bei angezo-
gener Feststellbremse auf
P oder N .
Schalten Sie die Zündung ein.
Lösen Sie bei laufendem Motor in Wähl-
hebelstellung P oder N
mit getretenem
Bremspedal die Feststellbremse .
Stellen Sie den Wählhebel auf R , D oder M .
Lassen Sie die Fußbremse langsam
los; das Fahrzeug setzt sich sofort in
Bewegung.
Graphische und akustische
Einparkhilfe hinten
Automatikgetriebe PORSCHE
"TIPTRONIC"
80
Page 15 of 184
18
BETRIEBSKONTROLLE
1. Anzeige für Motoröltemperatur
2. Drehzahlmesser
3. Anzeige für
K ü h l l ü s s i g k e i t s t e m p e r a t u r
4. Kraftstoffreserveleuchte
5. Kraftstofftankanzeige
6. Geschwindigkeitsmesser
7. Wartungsanzeige,
Ölstandsanzeige;
Gesamtkilometerzähler und
Geschwindigkeitsregler/-
begrenzer
8. Rückstellknopf für
Tageskilometerzähler
9. Stellknopf für Helligkeitsregler
10. Blinker links
11. Warnleuchte STOP - sofort
anhalten
12. Blinker rechts
13. Service-Warnleuchte
14. Kontrollleuchte für
Feststellbremse,
B r e m s l ü s s i g k e i t s t s t a n d
und elektronischen
Bremskraftverteiler (EBV)
15. Kontrollleuchte für
Antiblockiersystem (ABS)
16. Kontrollleuchte für ESP/ASR
17. Kontrollleuchte für
nichtangelegten Fahrergurt
18. Kontrollleuchte für
Abgasentgiftungsanlage
19. Kontrollleuchte für Airbags und
Überrollbügel
20. Kontrollleuchte für inaktivierten
Beifahrerairbag *
21. Kontrollleuchte für Abblendlicht
22. Kontrollleuchte für Fernlicht
23. Kontrollleuchte für
Nebelscheinwerfer
24. Kontrollleuchte für
Nebelschlusslicht
25. Vorglühkontrollleuchte
Dieselmotor
26. Warnleuchte für Motoröldruck *
27. Batterie-Ladekontrollleuchte *
MECHANISCHES GETRIEBE
* Je nach Bestimmung
Page 16 of 184
19
BETRIEBSKONTROLLE
1. Anzeige für Motoröltemperatur
2. Kontrollleuchte für Programm
Sport
3. Anzeige für Wählhebelstellung
4. Kontrollleuchte für Programm
Schnee
5. Drehzahlmesser
6. Anzeige für
K ü h l l ü s s i g k e i t s t e m p e r a t u r
7. Kraftstoffreserveleuchte
8. Kraftstofftankanzeige
9. Geschwindigkeitsmesser
10. Wartungsanzeige,
Ölstandsanzeige,
Gesamtkilometerzähler und
Geschwindigkeitsregler/-
begrenzer
11. Rückstellknopf für
Tageskilometerzähler
12. Stellknopf für Helligkeitsregler
13. Blinker links
14. Warnleuchte STOP - sofort
anhalten
15. Blinker rechts
16. Service-Warnleuchte
17. Kontrollleuchte für
Feststellbremse,
B r e m s l ü s s i g k e i t s s t a n d
und elektronischen
Bremskraftverteiler (EBV)
18. Kontrollleuchte für
Antiblockiersystem (ABS)
19. Kontrollleuchte ESP/ASR
20. Kontrollleuchte für
nichtangelegten Fahrergurt
21. Kontrollleuchte für
Abgasentgiftungsanlage
22. Kontrollleuchte für Airbags und
Überrollbügel
23. Kontrollleuchte für inaktivierten
Beifahrerairbag *
24. Kontrollleuchte für Abblendlicht
25. Kontrollleuchte für Fernlicht
26. Kontrollleuchte für
Nebelscheinwerfer
27. Kontrollleuchte für
Nebelschlussleuchte
28. Öldruck-Warnleuchte *
29. Batterie-Ladekontrollleuchte *
KOMBIINSTRUMENT BENZINMOTOR AUTOMATIKGETRIEBE
* Je nach Bestimmung
Page 17 of 184
20
BETRIEBSKONTROLLE
BETRIEBSKONTROLLLEUCHTEN
Wenn eine Kontrollleuchte bei lau-
fendem Motor dauernd brennt oder
blinkt, ist dies ein Hinweis auf eine
B e t r i e b s s t
Page 18 of 184
21
BETRIEBSKONTROLLE
Kontrollleuchte für
Airbags und Überrollbügel
Sie leuchtet bei jedem Ein-
schalten der Zündung für die
Dauer einiger Sekunden auf.
Wenn diese Kontrollleuchte bei lau-
f e n d e m M o t o r a u l e u c h t e t , e r t ö n t e i n
akustisches Signal verbunden mit ei-
ner Meldung auf dem Multifunktions-
bildschirm und deutet auf:
- einen Defekt der Front- oder Seitenairbags,
- einen Defekt der Überrollbügel in den hinteren Kopfstützen.
Wenden Sie sich an einen PEUGEOT-
Vertragshändler.
Kontrollleuchte für inaktivierten
Beifahrerairbag *
Sie leuchtet bei jedem Einschal-
ten der Zündung für die Dauer
einiger Sekunden auf.
Wenn der Beifahrerairbag inaktiviert ist,
bleibt sie erleuchtet.
Sollte die Kontrollleuchte blinken, wenden
Sie sich auf jeden Fall an einen PEUGEOT-
Vertragshändler.
Kontrollleuchte für
Abgasentgiftungsanlage
Sie leuchtet bei jedem Ein-
schalten der Zündung auf.
Einige Sekunden nach dem Anlassen des
Motors muss sie erlöschen.
E i n A u l e u c h t e n b e i l a u f e n d e m M o t o r v e r -
bunden mit einem akustischen Signal und
einer Meldung auf dem Multifunktionsbild-
schirm weist auf eine Funktionsstörung in
der Abgasentgiftungsanlage hin.
Wenden Sie sich schnellstens an einen
PEUGEOT-Vertragshändler.
Kontrollleuchte für
Antiblockiersystem (ABS)
Sie leuchtet bei jedem Einschalten
der Zündung für die Dauer einiger
Sekunden auf.
Wenn sie nicht erlischt oder bei mehr als
1 2 k m / h a u l e u c h t e t , w e i s t d i e s a u f e i n e S t ö -
rung im ABS hin.
Das Fahrzeug wird jedoch weiterhin her-
kömmlich gebremst, und zwar mit Brems-
kraftverstärkung.
B e i m A u l e u c h t e n e r t ö n t e i n a k u s t i s c h e s
Signal verbunden mit der Meldung auf dem
Multifunktionsbildschirm.
PEUGEOT-Vertragshändler aufsuchen.
Kontrollleuchte
für elektronisches
Stabilitätsprogramm und
Antriebsschlupfregelung
(ESP/ASR)
Sie leuchtet bei jedem Einschalten
der Zündung für die Dauer einiger Sekunden auf.
Wenn sie nicht erlischt oder bei laufendem Mo-
t o r u n d w ä h r e n d d e r F a h r t a u l e u c h t e t , e r t ö n t
gleichzeitig ein akustisches Signal verbunden mit
einer Meldung auf dem Multifunktionsbildschirm.
Wenden Sie sich an einen PEUGEOT-Vertrags-
händler.
Bei laufendem Motor und während der Fahrt blinkt
die Leuchte, wenn das System aktiviert wird.
Wenn es inaktiviert wird, leuchtet sie perma-
nent.
Kontrollleuchte für
Feststellbremse,
B r e m s l ü s s i g k e i t s s t a n d u n d
Defekt des elektronischen
Bremskraftverteilers
Gekoppelt mit der STOP -Warnleuchte
Sie leuchtet bei jedem Einschalten der Zün-
dung für die Dauer einiger Sekunden auf.
E i n A u l e u c h t e n d i e s e r K o n t r o l l l e u c h t e i n
Verbindung mit einem akustischen Signal
und einer Meldung auf dem Multifunktions-
bildschirm zeigt an, dass:
- die Feststellbremse während der Fahrt angezogen oder nicht richtig gelöst ist,
- d i e B r e m s l ü s s i g k e i t z u s t a r k a b g e s u n k e n ist (wenn die Leuchte weiterbrennt,
auch nachdem die Handbremse gelöst
wurde),
- ein Defekt am elektronischen Bremskraft- verteiler vorliegt, wenn sie gleichzeitig
m i t d e r A B S - K o n t r o l l l e u c h t e a u l e u c h t e t .
Halten Sie in den beiden ersten Fällen
unbedingt sofort an.
Wenden Sie sich an einen PEUGEOT-
Vertragshändler.
Warnleuchte für
geöffneten/nicht
angelegten Sicherheitsgurt
Beim Einschalten der Zündung
leuchtet die Kontrollleuchte auf, wenn der
Fahrer den Gurt nicht angelegt hat.
Bei laufendem Motor und geschlossenen
Türen erlischt die Warnleuchte automa-
tisch nach 30 Sekunden.
Bei nicht angelegtem Gurt:
- bei einer Geschwindigkeit unter 20 km/h bleibt die Warnleuchte
erleuchtet,
- ab 20 km/h blinkt die Warnleuchte
für die Dauer von zwei Minuten in
Verbindung mit einem anschwel-
lenden Warnton. Nach Ablauf der
zwei Minuten bleibt sie erleuchtet,
solange der Fahrer den Gurt nicht
angelegt hat.
* Je nach Bestimmung

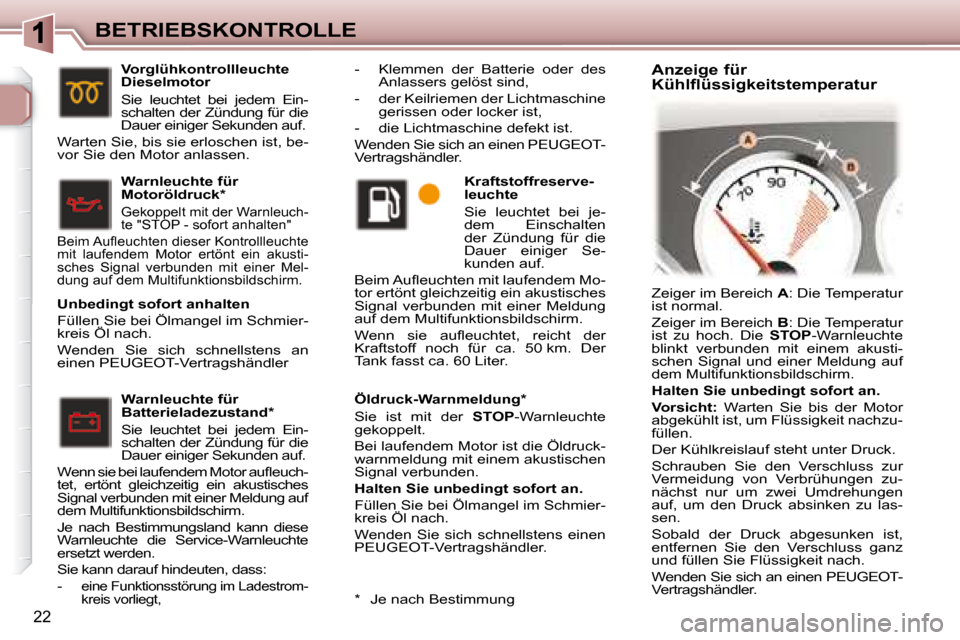

Page 19 of 184
22
BETRIEBSKONTROLLE Öldruck-Warnmeldung *
Sie ist mit der STOP -Warnleuchte
gekoppelt.
Bei laufendem Motor ist die Öldruck-
warnmeldung mit einem akustischen
Signal verbunden.
Halten Sie unbedingt sofort an.
Füllen Sie bei Ölmangel im Schmier-
kreis Öl nach.
Wenden Sie sich schnellstens einen
PEUGEOT-Vertragshändler.
Vorglühkontrollleuchte
Dieselmotor
Sie leuchtet bei jedem Ein-
schalten der Zündung für die
Dauer einiger Sekunden auf.
Warten Sie, bis sie erloschen ist, be-
vor Sie den Motor anlassen.
Warnleuchte für
Batterieladezustand *
Sie leuchtet bei jedem Ein-
schalten der Zündung für die
Dauer einiger Sekunden auf.
W e n n s i e b e i l a u f e n d e m M o t o r a u l e u c h -
tet, ertönt gleichzeitig ein akustisches
Signal verbunden mit einer Meldung auf
dem Multifunktionsbildschirm.
Je nach Bestimmungsland kann diese
Warnleuchte die Service-Warnleuchte
ersetzt werden.
Sie kann darauf hindeuten, dass:
-
eine Funktionsstörung im Ladestrom-
kreis vorliegt,
Kraftstoffreserve-
leuchte
Sie leuchtet bei je-
dem Einschalten
der Zündung für die
Dauer einiger Se-
kunden auf.
B e i m A u l e u c h t e n m i t l a u f e n d e m M o -
tor ertönt gleichzeitig ein akustisches
Signal verbunden mit einer Meldung
auf dem Multifunktionsbildschirm.
W e n n s i e a u l e u c h t e t , r e i c h t d e r
Kraftstoff noch für ca. 50 km. Der
Tank fasst ca. 60 Liter.
Warnleuchte für
Motoröldruck *
Gekoppelt mit der Warnleuch-
te "STOP - sofort anhalten"
B e i m A u l e u c h t e n d i e s e r K o n t r o l l l e u c h t e
mit laufendem Motor ertönt ein akusti-
sches Signal verbunden mit einer Mel-
dung auf dem Multifunktionsbildschirm.
- Klemmen der Batterie oder des Anlassers gelöst sind,
- der Keilriemen der Lichtmaschine gerissen oder locker ist,
- die Lichtmaschine defekt ist.
Wenden Sie sich an einen PEUGEOT-
Vertragshändler.
Zeiger im Bereich A : Die Temperatur
ist normal.
Zeiger im Bereich B : Die Temperatur
ist zu hoch. Die STOP -Warnleuchte
blinkt verbunden mit einem akusti-
schen Signal und einer Meldung auf
dem Multifunktionsbildschirm.
Halten Sie unbedingt sofort an.
Vorsicht: Warten Sie bis der Motor
abgekühlt ist, um Flüssigkeit nachzu-
füllen.
Der Kühlkreislauf steht unter Druck.
Schrauben Sie den Verschluss zur
Vermeidung von Verbrühungen zu-
nächst nur um zwei Umdrehungen
auf, um den Druck absinken zu las-
sen.
Sobald der Druck abgesunken ist,
entfernen Sie den Verschluss ganz
und füllen Sie Flüssigkeit nach.
Wenden Sie sich an einen PEUGEOT-
Vertragshändler.
Anzeige für
Kühlflüssigkeitstemperatur
* Je nach Bestimmung
Unbedingt sofort anhalten
Füllen Sie bei Ölmangel im Schmier-
kreis Öl nach.
Wenden Sie sich schnellstens an
einen PEUGEOT-Vertragshändler
Page 20 of 184
22
BETRIEBSKONTROLLE Öldruck-Warnmeldung *
Sie ist mit der STOP -Warnleuchte
gekoppelt.
Bei laufendem Motor ist die Öldruck-
warnmeldung mit einem akustischen
Signal verbunden.
Halten Sie unbedingt sofort an.
Füllen Sie bei Ölmangel im Schmier-
kreis Öl nach.
Wenden Sie sich schnellstens einen
PEUGEOT-Vertragshändler.
Vorglühkontrollleuchte
Dieselmotor
Sie leuchtet bei jedem Ein-
schalten der Zündung für die
Dauer einiger Sekunden auf.
Warten Sie, bis sie erloschen ist, be-
vor Sie den Motor anlassen.
Warnleuchte für
Batterieladezustand *
Sie leuchtet bei jedem Ein-
schalten der Zündung für die
Dauer einiger Sekunden auf.
W e n n s i e b e i l a u f e n d e m M o t o r a u l e u c h -
tet, ertönt gleichzeitig ein akustisches
Signal verbunden mit einer Meldung auf
dem Multifunktionsbildschirm.
Je nach Bestimmungsland kann diese
Warnleuchte die Service-Warnleuchte
ersetzt werden.
Sie kann darauf hindeuten, dass:
-
eine Funktionsstörung im Ladestrom-
kreis vorliegt,
Kraftstoffreserve-
leuchte
Sie leuchtet bei je-
dem Einschalten
der Zündung für die
Dauer einiger Se-
kunden auf.
B e i m A u l e u c h t e n m i t l a u f e n d e m M o -
tor ertönt gleichzeitig ein akustisches
Signal verbunden mit einer Meldung
auf dem Multifunktionsbildschirm.
W e n n s i e a u l e u c h t e t , r e i c h t d e r
Kraftstoff noch für ca. 50 km. Der
Tank fasst ca. 60 Liter.
Warnleuchte für
Motoröldruck *
Gekoppelt mit der Warnleuch-
te "STOP - sofort anhalten"
B e i m A u l e u c h t e n d i e s e r K o n t r o l l l e u c h t e
mit laufendem Motor ertönt ein akusti-
sches Signal verbunden mit einer Mel-
dung auf dem Multifunktionsbildschirm.
- Klemmen der Batterie oder des Anlassers gelöst sind,
- der Keilriemen der Lichtmaschine gerissen oder locker ist,
- die Lichtmaschine defekt ist.
Wenden Sie sich an einen PEUGEOT-
Vertragshändler.
Zeiger im Bereich A : Die Temperatur
ist normal.
Zeiger im Bereich B : Die Temperatur
ist zu hoch. Die STOP -Warnleuchte
blinkt verbunden mit einem akusti-
schen Signal und einer Meldung auf
dem Multifunktionsbildschirm.
Halten Sie unbedingt sofort an.
Vorsicht: Warten Sie bis der Motor
abgekühlt ist, um Flüssigkeit nachzu-
füllen.
Der Kühlkreislauf steht unter Druck.
Schrauben Sie den Verschluss zur
Vermeidung von Verbrühungen zu-
nächst nur um zwei Umdrehungen
auf, um den Druck absinken zu las-
sen.
Sobald der Druck abgesunken ist,
entfernen Sie den Verschluss ganz
und füllen Sie Flüssigkeit nach.
Wenden Sie sich an einen PEUGEOT-
Vertragshändler.
Anzeige für
Kühlflüssigkeitstemperatur
* Je nach Bestimmung
Unbedingt sofort anhalten
Füllen Sie bei Ölmangel im Schmier-
kreis Öl nach.
Wenden Sie sich schnellstens an
einen PEUGEOT-Vertragshändler
