Peugeot 307 CC 2007.5 Manual do proprietário (in Portuguese)

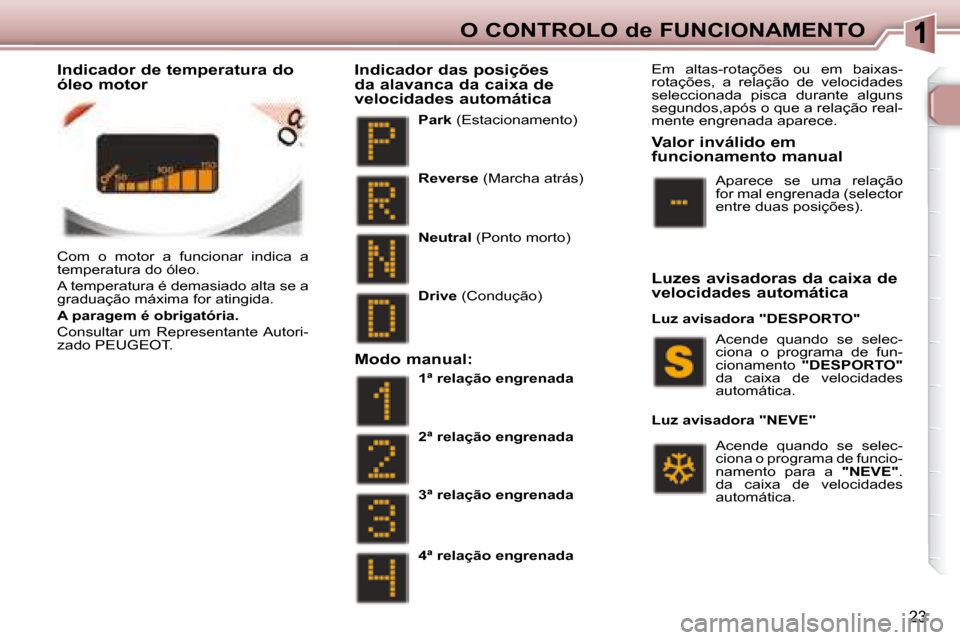

23
O CONTROLO de FUNCIONAMENTO
Com o motor a funcionar indica a
temperatura do óleo.
A temperatura é demasiado alta se a
graduação máxima for atingida.

A paragem é obrigatória.
Consultar um Representante Autori-
zado PEUGEOT.
Park (Estacionamento)
Indicador das posições
da alavanca da caixa de
velocidades automática
Em altas-rotações ou em baixas-
rotações, a relação de velocidades
seleccionada pisca durante alguns
segundos,após o que a relação real-
mente engrenada aparece.

Reverse (Marcha atrás)

Neutral (Ponto morto)

Drive (Condução)
Modo manual:
1ª relação engrenada

2ª relação engrenada

3ª relação engrenada

4ª relação engrenada Acende quando se selec-
ciona o programa de fun-
cionamento
"DESPORTO"
da caixa de velocidades
automática.
Acende quando se selec-
ciona o programa de funcio-
namento para a "NEVE" .
da caixa de velocidades
automática.
Aparece se uma relação
for mal engrenada (selector
entre duas posições).
Luz avisadora "NEVE"
Valor inválido em
funcionamento manual
Luz avisadora "DESPORTO"
Indicador de temperatura do
óleo motor
Luzes avisadoras da caixa de
velocidades automática

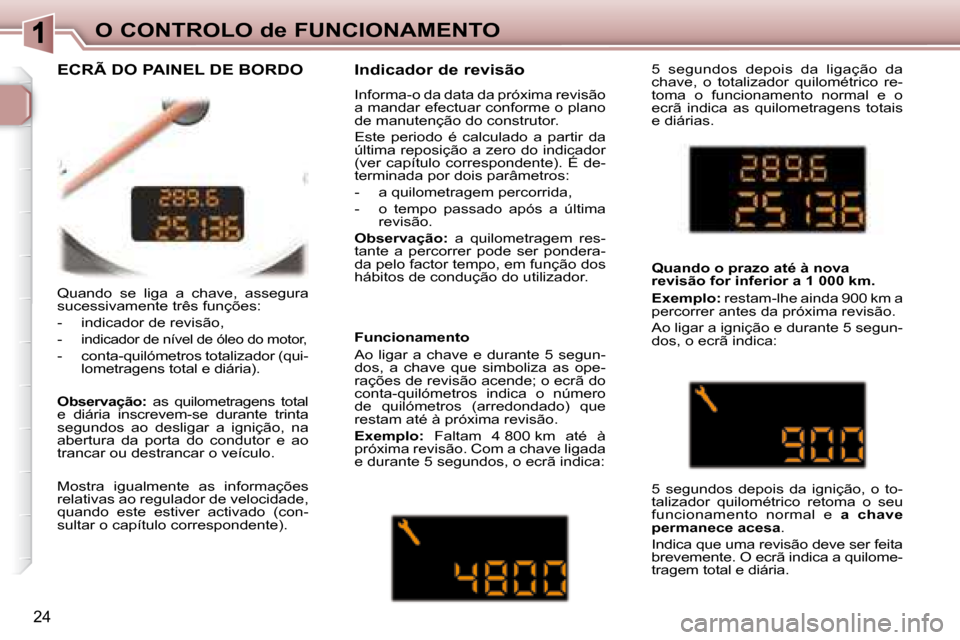

24
O CONTROLO de FUNCIONAMENTO
Quando se liga a chave, assegura
sucessivamente três funções:
- indicador de revisão,
-
indicador de nível de óleo do motor,
- conta-quilómetros totalizador (qui- lometragens total e diária).

Observação: as quilometragens total
e diária inscrevem-se durante trinta
segundos ao desligar a ignição, na
abertura da porta do condutor e ao
trancar ou destrancar o veículo.
Mostra igualmente as informações
relativas ao regulador de velocidade,
quando este estiver activado (con-
sultar o capítulo correspondente). Indicador de revisão
Informa-o da data da próxima revisão
a mandar efectuar conforme o plano
de manutenção do construtor.
Este periodo é calculado a partir da
última reposição a zero do indicador
(ver capítulo correspondente). É de-
terminada por dois parâmetros:
- a quilometragem percorrida,
- o tempo passado após a última
revisão.

Observação: a quilometragem res-
tante a percorrer pode ser pondera-
da pelo factor tempo, em função dos
hábitos de condução do utilizador.
Funcionamento
Ao ligar a chave e durante 5 segun-
dos, a chave que simboliza as ope-
rações de revisão acende; o ecrã do
conta-quilómetros indica o número
de quilómetros (arredondado) que
restam até à próxima revisão.

Exemplo: Faltam 4 800 km até à
próxima revisão. Com a chave ligada
e durante 5 segundos, o ecrã indica:
ECRÃ DO PAINEL DE BORDO
Quando o prazo até à nova
revisão for inferior a 1 000 km.

Exemplo: restam-lhe ainda 900 km a
percorrer antes da próxima revisão.
Ao ligar a ignição e durante 5 segun-
dos, o ecrã indica:
5 segundos depois da ignição, o to-
talizador quilométrico retoma o seu
funcionamento normal e a chave
permanece acesa .
Indica que uma revisão deve ser feita
brevemente. O ecrã indica a quilome-
tragem total e diária.
5 segundos depois da ligação da
chave, o totalizador quilométrico re-
toma o funcionamento normal e o
ecrã indica as quilometragens totais
e diárias.

24
O CONTROLO de FUNCIONAMENTO
Quando se liga a chave, assegura
sucessivamente três funções:
- indicador de revisão,
-
indicador de nível de óleo do motor,
- conta-quilómetros totalizador (qui- lometragens total e diária).

Observação: as quilometragens total
e diária inscrevem-se durante trinta
segundos ao desligar a ignição, na
abertura da porta do condutor e ao
trancar ou destrancar o veículo.
Mostra igualmente as informações
relativas ao regulador de velocidade,
quando este estiver activado (con-
sultar o capítulo correspondente). Indicador de revisão
Informa-o da data da próxima revisão
a mandar efectuar conforme o plano
de manutenção do construtor.
Este periodo é calculado a partir da
última reposição a zero do indicador
(ver capítulo correspondente). É de-
terminada por dois parâmetros:
- a quilometragem percorrida,
- o tempo passado após a última
revisão.

Observação: a quilometragem res-
tante a percorrer pode ser pondera-
da pelo factor tempo, em função dos
hábitos de condução do utilizador.
Funcionamento
Ao ligar a chave e durante 5 segun-
dos, a chave que simboliza as ope-
rações de revisão acende; o ecrã do
conta-quilómetros indica o número
de quilómetros (arredondado) que
restam até à próxima revisão.

Exemplo: Faltam 4 800 km até à
próxima revisão. Com a chave ligada
e durante 5 segundos, o ecrã indica:
ECRÃ DO PAINEL DE BORDO
Quando o prazo até à nova
revisão for inferior a 1 000 km.

Exemplo: restam-lhe ainda 900 km a
percorrer antes da próxima revisão.
Ao ligar a ignição e durante 5 segun-
dos, o ecrã indica:
5 segundos depois da ignição, o to-
talizador quilométrico retoma o seu
funcionamento normal e a chave
permanece acesa .
Indica que uma revisão deve ser feita
brevemente. O ecrã indica a quilome-
tragem total e diária.
5 segundos depois da ligação da
chave, o totalizador quilométrico re-
toma o funcionamento normal e o
ecrã indica as quilometragens totais
e diárias.

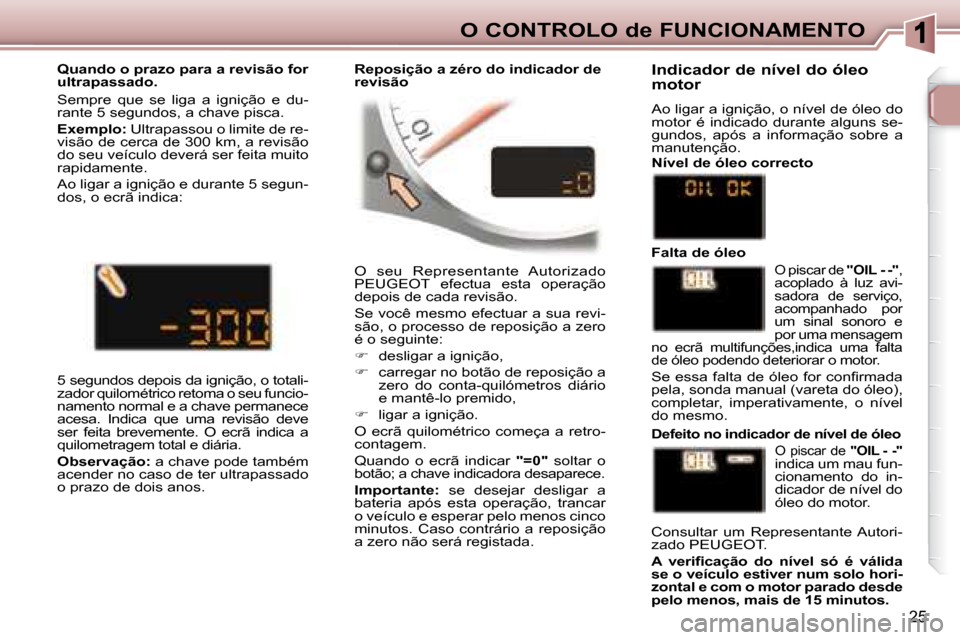

25
O CONTROLO de FUNCIONAMENTO
O seu Representante Autorizado
PEUGEOT efectua esta operação
depois de cada revisão.
Se você mesmo efectuar a sua revi-
são, o processo de reposição a zero
é o seguinte:

 desligar a ignição,

 carregar no botão de reposição a
zero do conta-quilómetros diário
e mantê-lo premido,

 ligar a ignição.
O ecrã quilométrico começa a retro-
contagem.
Quando o ecrã indicar "=0" soltar o
botão; a chave indicadora desaparece.

Importante: se desejar desligar a
bateria após esta operação, trancar
o veículo e esperar pelo menos cinco
minutos. Caso contrário a reposição
a zero não será registada.
Quando o prazo para a revisão for
ultrapassado.
Sempre que se liga a ignição e du-
rante 5 segundos, a chave pisca.

Exemplo: Ultrapassou o limite de re-
visão de cerca de 300 km, a revisão
do seu veículo deverá ser feita muito
rapidamente.
Ao ligar a ignição e durante 5 segun-
dos, o ecrã indica: Indicador de nível do óleo
motor
Ao ligar a ignição, o nível de óleo do
motor é indicado durante alguns se-
gundos, após a informação sobre a
manutenção.
Nível de óleo correcto
Defeito no indicador de nível de óleo
5 segundos depois da ignição, o totali-
zador quilométrico retoma o seu funcio-
namento normal e a chave permanece
acesa. Indica que uma revisão deve
ser feita brevemente. O ecrã indica a
quilometragem total e diária.

Observação: a chave pode também
acender no caso de ter ultrapassado
o prazo de dois anos.
O piscar de
"OIL - -"
indica um mau fun-
cionamento do in-
dicador de nível do
óleo do motor.
Consultar um Representante Autori-
zado PEUGEOT.

A verii cação do nível só é válida
se o veículo estiver num solo hori-
zontal e com o motor parado desde
pelo menos, mais de 15 minutos.
O piscar de "OIL - -" , acoplado à luz avi-
sadora de serviço,
acompanhado por
um sinal sonoro e
por uma mensagem
no ecrã multifunções,indica uma falta
de óleo podendo deteriorar o motor.
Se essa falta de óleo for coni rmada
pela, sonda manual (vareta do óleo),
completar, imperativamente, o nível
do mesmo.
Falta de óleo
Reposição a zéro do indicador de
revisão

25
O CONTROLO de FUNCIONAMENTO
O seu Representante Autorizado
PEUGEOT efectua esta operação
depois de cada revisão.
Se você mesmo efectuar a sua revi-
são, o processo de reposição a zero
é o seguinte:

 desligar a ignição,

 carregar no botão de reposição a
zero do conta-quilómetros diário
e mantê-lo premido,

 ligar a ignição.
O ecrã quilométrico começa a retro-
contagem.
Quando o ecrã indicar "=0" soltar o
botão; a chave indicadora desaparece.

Importante: se desejar desligar a
bateria após esta operação, trancar
o veículo e esperar pelo menos cinco
minutos. Caso contrário a reposição
a zero não será registada.
Quando o prazo para a revisão for
ultrapassado.
Sempre que se liga a ignição e du-
rante 5 segundos, a chave pisca.

Exemplo: Ultrapassou o limite de re-
visão de cerca de 300 km, a revisão
do seu veículo deverá ser feita muito
rapidamente.
Ao ligar a ignição e durante 5 segun-
dos, o ecrã indica: Indicador de nível do óleo
motor
Ao ligar a ignição, o nível de óleo do
motor é indicado durante alguns se-
gundos, após a informação sobre a
manutenção.
Nível de óleo correcto
Defeito no indicador de nível de óleo
5 segundos depois da ignição, o totali-
zador quilométrico retoma o seu funcio-
namento normal e a chave permanece
acesa. Indica que uma revisão deve
ser feita brevemente. O ecrã indica a
quilometragem total e diária.

Observação: a chave pode também
acender no caso de ter ultrapassado
o prazo de dois anos.
O piscar de
"OIL - -"
indica um mau fun-
cionamento do in-
dicador de nível do
óleo do motor.
Consultar um Representante Autori-
zado PEUGEOT.

A verii cação do nível só é válida
se o veículo estiver num solo hori-
zontal e com o motor parado desde
pelo menos, mais de 15 minutos.
O piscar de "OIL - -" , acoplado à luz avi-
sadora de serviço,
acompanhado por
um sinal sonoro e
por uma mensagem
no ecrã multifunções,indica uma falta
de óleo podendo deteriorar o motor.
Se essa falta de óleo for coni rmada
pela, sonda manual (vareta do óleo),
completar, imperativamente, o nível
do mesmo.
Falta de óleo
Reposição a zéro do indicador de
revisão

25
O CONTROLO de FUNCIONAMENTO
O seu Representante Autorizado
PEUGEOT efectua esta operação
depois de cada revisão.
Se você mesmo efectuar a sua revi-
são, o processo de reposição a zero
é o seguinte:

 desligar a ignição,

 carregar no botão de reposição a
zero do conta-quilómetros diário
e mantê-lo premido,

 ligar a ignição.
O ecrã quilométrico começa a retro-
contagem.
Quando o ecrã indicar "=0" soltar o
botão; a chave indicadora desaparece.

Importante: se desejar desligar a
bateria após esta operação, trancar
o veículo e esperar pelo menos cinco
minutos. Caso contrário a reposição
a zero não será registada.
Quando o prazo para a revisão for
ultrapassado.
Sempre que se liga a ignição e du-
rante 5 segundos, a chave pisca.

Exemplo: Ultrapassou o limite de re-
visão de cerca de 300 km, a revisão
do seu veículo deverá ser feita muito
rapidamente.
Ao ligar a ignição e durante 5 segun-
dos, o ecrã indica: Indicador de nível do óleo
motor
Ao ligar a ignição, o nível de óleo do
motor é indicado durante alguns se-
gundos, após a informação sobre a
manutenção.
Nível de óleo correcto
Defeito no indicador de nível de óleo
5 segundos depois da ignição, o totali-
zador quilométrico retoma o seu funcio-
namento normal e a chave permanece
acesa. Indica que uma revisão deve
ser feita brevemente. O ecrã indica a
quilometragem total e diária.

Observação: a chave pode também
acender no caso de ter ultrapassado
o prazo de dois anos.
O piscar de
"OIL - -"
indica um mau fun-
cionamento do in-
dicador de nível do
óleo do motor.
Consultar um Representante Autori-
zado PEUGEOT.

A verii cação do nível só é válida
se o veículo estiver num solo hori-
zontal e com o motor parado desde
pelo menos, mais de 15 minutos.
O piscar de "OIL - -" , acoplado à luz avi-
sadora de serviço,
acompanhado por
um sinal sonoro e
por uma mensagem
no ecrã multifunções,indica uma falta
de óleo podendo deteriorar o motor.
Se essa falta de óleo for coni rmada
pela, sonda manual (vareta do óleo),
completar, imperativamente, o nível
do mesmo.
Falta de óleo
Reposição a zéro do indicador de
revisão

26

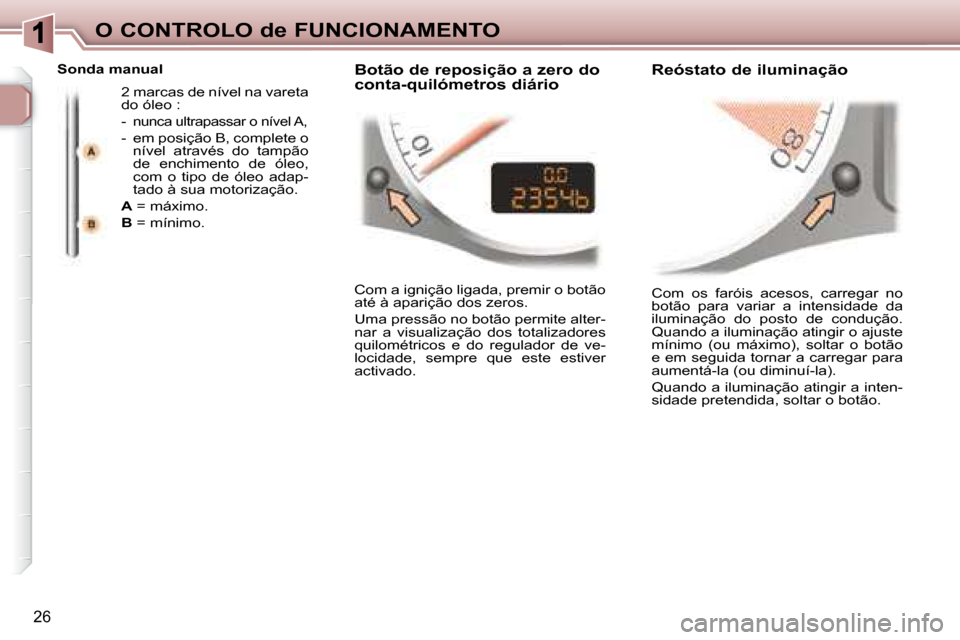

O CONTROLO de FUNCIONAMENTO Com os faróis acesos, carregar no
botão para variar a intensidade da
iluminação do posto de condução.
Quando a iluminação atingir o ajuste
mínimo (ou máximo), soltar o botão
e em seguida tornar a carregar para
aumentá-la (ou diminuí-la).
Quando a iluminação atingir a inten-
sidade pretendida, soltar o botão.
Com a ignição ligada, premir o botão
até à aparição dos zeros.
Uma pressão no botão permite alter-
nar a visualização dos totalizadores
quilométricos e do regulador de ve-
locidade, sempre que este estiver
activado.
Sonda manual
2 marcas de nível na vareta
do óleo :
-
nunca ultrapassar o nível A,
- em posição B, complete o nível através do tampão
de enchimento de óleo,
com o tipo de óleo adap-
tado à sua motorização.

A = máximo.

B = mínimo. Reóstato de iluminação
Botão de reposição a zero do
conta-quilómetros diário

26
O CONTROLO de FUNCIONAMENTO Com os faróis acesos, carregar no
botão para variar a intensidade da
iluminação do posto de condução.
Quando a iluminação atingir o ajuste
mínimo (ou máximo), soltar o botão
e em seguida tornar a carregar para
aumentá-la (ou diminuí-la).
Quando a iluminação atingir a inten-
sidade pretendida, soltar o botão.
Com a ignição ligada, premir o botão
até à aparição dos zeros.
Uma pressão no botão permite alter-
nar a visualização dos totalizadores
quilométricos e do regulador de ve-
locidade, sempre que este estiver
activado.
Sonda manual
2 marcas de nível na vareta
do óleo :
-
nunca ultrapassar o nível A,
- em posição B, complete o nível através do tampão
de enchimento de óleo,
com o tipo de óleo adap-
tado à sua motorização.

A = máximo.

B = mínimo. Reóstato de iluminação
Botão de reposição a zero do
conta-quilómetros diário

27
O CONTROLO de FUNCIONAMENTO
-
o separador das informa-ções instantâneas com:

i
i
!
28
O CONTROLO de FUNCIONAMENTO Distância restante a
percorrer
(km ou milhas)
É a distância restante a percorrer até
ao destino i nal. Ela é calculada quer
em instantâneo pelo sistema de nave-
gação, se uma navegação estiver acti-
vada, quer registada pelo utilizador.
Se a distância não estiver registada,
segmentos aparecerão em vez de
números.
Velocidade média
(km/h ou mph)
É a velocidade média calculada desde
a última reposição a zero do computa-
dor (com a ignição ligada).
Autonomia
(km ou milhas)
Indica o número de quilómetros po-
dendo ser ainda percorridos com o
combustível restante no depósito em
função do consumo médio dos últi-
mos quilómetros percorridos. Consumo instantâneo
(l/100 km ou km/l ou mpg)
É a quantidade média de combustí-
vel gasto desde a última reposição a
zero do computador.
Consumo médio
(l/100 km ou km/l ou mpg)
É a quantidade média de combustí-
vel gasto desde a última reposição a
zero do computador. Distância percorrida
(km ou milhas)
É a distância restante a percorrer até
ao destino i nal. Ela é calculada quer
em instantâneo pelo sistema de nave-
gação, se uma navegação estiver acti-
vada, quer registada pelo utilizador.
Algumas definições…
Assim que a autonomia for inferior
a 30 km, aparecem os segmentos.
Após um complemento de combustí-
vel de pelo menos 5 litros, a autono-
mia é recalculada e aparece desde
que se ultrapassem os 100 km.
Esta função só se visualiza a
partir de 30 km/h.
Pode acontecer que este valor
aumente devendo-se esse fac-
to a uma mudança de condução
ou de relevo, ocasionando uma
variação importante do consu-
mo instantâneo.
Se os segmentos aparecerem
demoradamente em lugar dos
números ao circular, consultar
um Representante Autorizado
PEUGEOT.
