ЗАМЕНА ЭЛЕКТРИЧЕСКОГО
ПРЕДОХРАНИТЕЛЯ
Блоки электрических предохранителей
находятся в приборной панели (со стороны
водителя) и в моторном отсеке.
Запасные предохранители, а также
специальный пинцет Адля их демонтажа
расположены на внутренней поверхности
крышки блока предохранителей,
расположенного в приборной панели.
Снятие и установка предохранителя
Перед заменой сгоревшего
предохранителя необходимо выяснить и
устранить причину неисправности.
Номера предохранителей нанесены на
панели блока предохранителей.
Для демонтажа предохранителей
используйте специальный пинцет A.
Всегда заменяйте сгоревший
электрический предохранитель на
предохранитель того же номинала. Блок электрических
предохранителей в приборнойпанелиС помощью монетки поверните
винт на четверть оборота и
откройте крышку, чтобы получить
доступ к предохранителям.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
114
Номер предохранителя Номинальный ток, АЗащищаемая цепь
11 0 A Задний противотуманный фонарь.
21 5 A Задний стеклоочиститель.
41 5 A Передние стеклоподъемники.
51 5 A Левый стоп-сигнал, в т.ч. и стоп-сигнал прицепа.
7 20 A Задний плафон, передний плафон, фонарь местной
подсветки, прикуриватель, передняя розетка 12 В,
освещение перчаточного ящика, привод задвижки.
Исправный
ПинцетAСгоревший

Электрические предохранители в
моторном отсеке
Блок предохранителей
Для доступа к предохранителям (блок
предохранителей расположен около
аккумуляторной батареи):
снимите кожух и открепите
крышку.
После завершения работы
тщательно закройте крышку
блока предохранителей и
установите на место кожух.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
116
Система электрооборудования
Вашего автомобиля рассчитана
на работу как со стандартным
электрооборудованием, так и с
дополнительными
устройствами.
Прежде чем устанавливать на автомобиль
дополнительные электроприборы или
электронные устройства,
проконсультируйтесь на сервисной
станции ПЕЖО.
Фирма ПЕЖО не несет никакой
ответственности за неисправности
Вашего автомобиля, вызванные
установкой дополнительного
электрооборудования, не изготовленного
или не рекомендованного к
использованию фирмой ПЕЖО, либо
установленного с нарушением инструкций
фирмы ПЕЖО. В особенности это
относится к электрооборудованию,
потребляющему ток более 10 мА.
* Электрические предохранители,
рассчитанные на большой ток,
обеспечивают дополнительную защиту
цепей электрооборудования. Все работы с
ними должны производиться
квалифицированными специалистами
сервисной сети ПЕЖО.
Номер предохранителя Номинальный ток, АЗащищаемая цепь
1* 30 A Группа вентиляторов охлаждения двигателя.
2* 30 A
Электродвигатель насоса системы динамической стабилизации ESP/гидросистемы ABS.
3* 30 AЭлектроклапаны системы динамической стабилизации ESP/гидросистемы ABS.
4* 60 AЦепь питания интеллектуального коммутационного блока.
5* 70 AЦепь питания интеллектуального коммутационного блока.
6* 20 A / 40 AЭлектроподогрев сидений / интеллектуальный
коммутационный блок оборудования милицейской версии.
7* 30 AЗамок зажигания с противоугонной системой, цепь электропитания.
8* 70 AЭлектродвигатель насоса усилителя рулевого управления.

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
117
Номер предохранителяНоминальный ток, АЗащищаемая цепь
11 0 A Выключатель фонаря заднего хода автоматической коробки, реле блокировки
автоматической коробки, выключатель фонаря заднего хода механической коробки,
датчик скорости, датчик присутствия воды в дизельном топливе.
21 5 A Электроклапан абсорбера топливных паров, топливный насос.
31 0 A Электронный блок усилителя рулевого управления, электронный блок АБС или ESP.
41 0 A Компьютер впрыска, реле группы вентиляторов охлаждения двигателя, реле системы
дополнительного подогрева, секвентальный электронный блок АКП, электронный блок
управления переключением передач в АКП, реле шифт-лок АКП.
51 5 A Датчик сажевого фильтра.
61 5 A Передние противотуманные фары.
7 20 A Электродвигатель насоса омывателя фар.
8 20 A
Реле группы вентиляторов охлаждения двигателя, цепь электропитания компьютера впрыска, ТНВД (на дизельных версиях).
91 5 A Левая фара ближнего света.
10 15 A Правая фара ближнего света.
11 10 A Правая фара дальнего света.
12 10 A Левая фара дальнего света.
13 15 A Звуковой сигнал.
14 10 A Электродвигатели насосов омывателей ветрового и заднего стекол.
15 30 A
Кислородные датчики, электроклапан системы рециркуляции отработавших газов, катушка
зажигания, регулятор высокого давления системы топливоподачи дизельного двигателя, цепь
электропитания инжекторов, блок свечей накаливания, расходомер воздуха (на дизельных версиях),
ТНВД (на дизельных версиях), блок подогрева дизтоплива.
16 40 A Электроклапан регулирования давления наддува силового агрегата с АКП.
17 30 A Реле нормального и ускоренного режимов работы очистителя ветрового стекла.
18 40 A Электродвигатель системы кондиционирования воздуха.

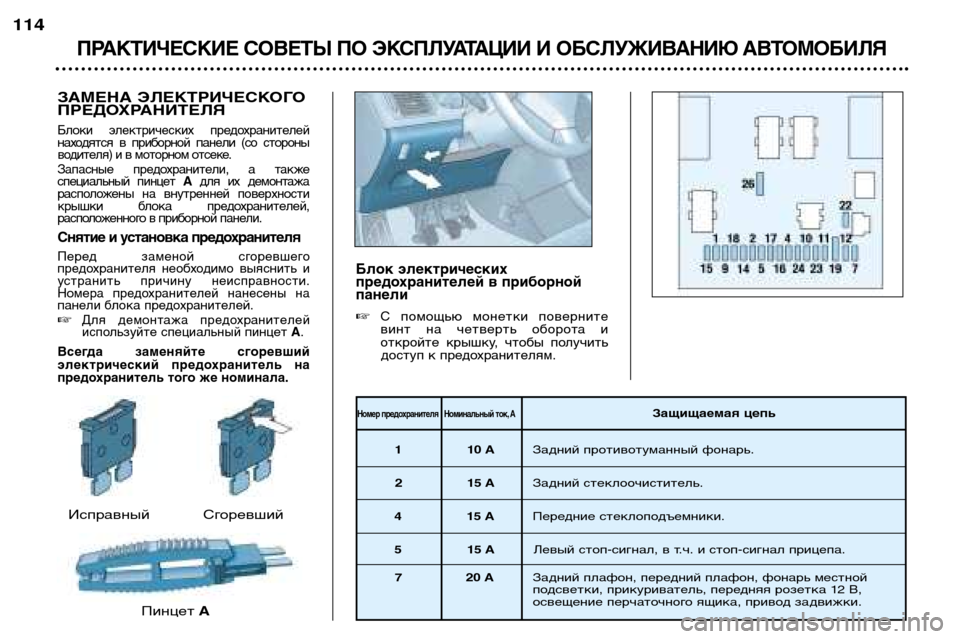

ЗАМЕНА ЭЛЕКТРИЧЕСКОГО
ПРЕДОХРАНИТЕЛЯ
Блоки электрических предохранителей
находятся в приборной панели (со стороны
водителя) и в моторном отсеке.
Запасные предохранители, а также
специальный пинцет Адля их демонтажа
расположены на внутренней поверхности
крышки блока предохранителей,
расположенного в приборной панели.
Снятие и установка предохранителя
Перед заменой сгоревшего
предохранителя необходимо выяснить и
устранить причину неисправности.
Номера предохранителей нанесены на
панели блока предохранителей.
Для демонтажа предохранителей
используйте специальный пинцет A.
Всегда заменяйте сгоревший
электрический предохранитель на
предохранитель того же номинала. Блок электрических
предохранителей в приборнойпанелиС помощью монетки поверните
винт на четверть оборота и
откройте крышку, чтобы получить
доступ к предохранителям.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
114
Номер предохранителя Номинальный ток, АЗащищаемая цепь
11 0 A Задний противотуманный фонарь.
21 5 A Задний стеклоочиститель.
41 5 A Передние стеклоподъемники.
51 5 A Левый стоп-сигнал, в т.ч. и стоп-сигнал прицепа.
7 20 A Задний плафон, передний плафон, фонарь местной
подсветки, прикуриватель, передняя розетка 12 В,
освещение перчаточного ящика, привод задвижки.
Исправный
ПинцетAСгоревший

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
115
Номер предохранителяНоминальный ток, АЗащищаемая цепь
9 30 A Клавиши стеклоподъемников, импульсные клавиши стеклоподъемников (для
неимпульсных не годится), задвижка вентиляционного люка.
10 15 A Диагностический разъем, задняя электрическая розетка 12 В.
11 1 5 A
Автомагнитола, многофункциональные дисплеи, подрулевые переключатели, электронный блок управления автоматической коробкой.
12 10 AПередний правый и задний правый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа, подсветка
панели блока дистанционного управления замками/охранной сигнализации/ESP/фонарей аварийной сигнализации, подсветка
пепельницы и панели управления кондиционером, подсветка панели выключателей электроподогрева сидений и электронного
блока управления автоматической коробкой, прикуриватель, блок регулятора фар.
14 30 A Блокировка/разблокировка замков, привод суперблокировки.
15 30 A Задние стеклоподъемники.
16 5 A
Интеллектуальный коммутационный блок, охранная сигнализация, сажевый фильтр, подрулевые переключатели, подушки безопасности.
17 10 A Задний правый стоп-сигнал, дополнительный стоп-сигнал.
18 10 A
Диагностический разъем, подрулевые переключатели, выключатель стоп-сигнала и датчик
сцепления, датчик уровня охлаждающей жидкости, 2-й датчик тормозной системы.
19 30 A Шунт PARC.
22 10 A
Передний левый и задний левый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа.
23 15 A Сирена охранной сигнализации, датчик объема салона.
24 15 A
Приборная панель, автомагнитола, многофункциональные дисплеи, кондиционер, парктроник.
26 30 A Электрообогреватель заднего стекла.

ЗАМЕНА ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ
Установка щеток в
положение для замены До истечения первой минуты
после выключения зажигания
включите любой режим
стеклоочистителя: его щетки
остановятся посередине
ветрового стекла (это
предусмотрено специально
для их замены).
Замена щетки Поднимите рычаг, отсоедините
и снимите щетку.
Установите новую щетку и
опустите рычаг.
Примечание: короткую щетку
следует устанавливать на правый
рычаг стеклоочистителя.
Чтобы уложить щетки в исходное
положение, включите зажигание, а
затем - выключательстеклоочистителя.
РЕЖИМ ЭКОНОМИИЭЛЕКТРОЭНЕРГИИ
С момента остановки двигателя некоторые
системы и механизмы (стеклоочиститель,
стеклоподъемники, заслонка люка в крыше,
плафоны, автомагнитола и т.д.) возможно
использовать в общей сложности в течение
только 30 минут, чтобы не разряжать
аккумуляторную батарею.
По истечении отведенных тридцати минут, на
многофункциональном дисплее появитсясообщение "Включен режим экономии
электроэнергии" , и работа указанных
систем временно приостановится.
Для того, чтобы временно отключенные
потребители электроэнергии вновь
начали работать, необходимо запустить
двигатель и дать ему поработать
несколько секунд.
АВТОМАТИЧЕСКАЯ
РАЗГРУЗКА БОРТОВОЙЭЛЕКТРОСЕТИ
Во время движения автомобиля
выполнение некоторых функций
(кондиционер, обогрев заднего
стекла, электрообогрев салона на
автомобилях с дизельным
двигателем и т.п.) может на время
приостанавливаться в зависимости
от степени заряженности
аккумуляторной батареи.
Повторное включение временно
отключенных функций произойдет
автоматически, как только
аккумуляторная батарея достигнет
соответствующей степени зарядки. Примечание: принудительное
включение приостановленных
функций вручную остается
возможным, но при этом возрастает
риск разрядить аккумуляторную
батарею.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
11 8
Если аккумуляторная
батарея разряжена, запуск
двигателя окажется
невозможным.

АККУМУЛЯТОРНАЯ БАТАРЕЯ
Для заряда батареи с помощью зарядного устройства:
- отсоедините клеммы проводов от выводов батареи;
- зарядите аккумуляторную батарею, следуя инструкциям производителязарядного устройства;
- присоедините клеммы проводов к выводам батареи, начиная с провода (–);
- проверьте, чтобы клеммы проводов и выводы батареи были чистыми. В случае их сульфатации (белый или зеленоватый налет) отсоедините
провода от батареи и очистите клеммы проводов и выводы батареи.
Запуск двигателя от дополнительной батареи
- присоедините красный соединительный провод к выводам (+) обеих батарей;
- присоедините один конец черного или зеленого соединительного провода к выводу (–) дополнительной батареи;
- присоедините другой конец черного или зеленого соединительного провода к массовой детали автомобиля, расположенной как можно
дальше от его батареи.
Включите стартер и запустите двигатель.
Дождитесь устойчивой работы двигателя на холостом ходу и снимите
соединительные провода.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
119
-
Запрещено отсоединять
провода от батареи при
работающем двигателе.
- При заряде батареи следует обязательно отсоединить от
нее провода.
- Каждый раз после присоединения батареи
включите зажигание и
подождите 10 секунд перед
тем, как запускать двигатель.
Это необходимо для
инициализации электронных
систем. При наличии каких-
либо нарушений в работе
электрооборудования после
установки аккумуляторной
батареи следует
проконсультироваться на
сервисной станции ПЕЖО.
Если автомобиль не эксплуатируется более одного месяца, рекомендуется отсоединить аккумуляторную батарею.

БУКСИРОВКА АВТОМОБИЛЯ
Буксировка с опорой на все колеса
Для буксировки автомобиля с опорой на все колеса следует использовать
буксирную штангу.
Съемная буксирная петля хранится внутри ниши с правой стороны
багажного отсека.
Буксировка за переднюю часть автомобиля Откройте крышку гнезда, поддев ее за нижнюю часть;
Вверните съемную буксирную петлю до упора.
Буксировка за заднюю часть автомобиля Откройте крышку гнезда, поддев ее за верхнюю часть с помощью монеты;
Вверните съемную буксирную петлю до упора.
Буксировка с двумя поднятыми колесами
Вывешивать автомобиль желательно при помощи специально
предназначенного для этого подъемного средства.
Особенности буксировки
автомобиля с автоматической
коробкой передач
При буксировке с опорой на все
колеса обязательно нужно
выполнить следующие требования:
-поставьте селектор переключения
режимов в положение N;
- буксируйте автомобиль со
скоростью не более 50 км/ч на
расстояние не более 50 км;
- запрещается доливать масло в коробку передач.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
120
При буксировке автомобиля
с выключенным двигателем
усилители тормозов и
рулевого управления не
работают.

БУКСИРОВКА ГРУЗОВОГО,
ЖИЛОГО ПРИЦЕПА ИЛИ
КАТЕРА
Используйте только буксирные
устройства фирмы ПЕЖО,
протестированные и одобренные
для установки на Вашем
автомобиле.
Монтаж буксирного устройства
необходимо производить на
сервисной станции ПЕЖО.
Ваш автомобиль предназначен
для перевозки пассажиров и
багажа, однако он также может
использоваться для буксировкиприцепа.
При буксировке прицепа
автомобиль испытывает
повышенные нагрузки, а от
водителя требуется повышенное
внимание.
При подъеме в гору плотность
воздуха уменьшается, что
приводит к снижению мощности
двигателя.
Необходимо уменьшать массу
буксируемого прицепа на 10% при
подъеме на каждую 1000 метров.Рекомендации по вождению
Размещение груза
Размещайте груз внутри прицепа
так, чтобы наиболее тяжелые
предметы располагались как можно
ближе к оси и чтобы нагрузка на
буксирное устройство была близка
к максимально разрешенной, но ни
в коем случае не превышала ее.
Охлаждение двигателя:
При
буксировке прицепа увеличивается
температура охлаждающей жидкости.
Вентилятор системы охлаждения
двигателя приводится
электродвигателем, поэтому его
охлаждающая способность не зависит от
режима работы двигателя.
В связи с этим для снижения
температуры двигателя используйте
повышенные передачи и снижайте
скорость автомобиля.
Максимальный вес прицепа, который
можно буксировать на затяжном
подъеме, зависит от крутизны подъема и
температуры атмосферного воздуха.
В любом случае, внимательно следите за
температурой охлаждающей жидкости.
В случае загорания сигнализатора
перегрева охлаждающей жидкости
остановитесь и выключите зажигание, как
только это позволят условия движения.
Шины: проверьте давление
воздуха в шинах автомобиля и
прицепа и, при необходимости,
доведите его до рекомендуемыхзначений.
Тормоза: при буксировке прицепа
тормозной путь увеличивается.Освещение: проверьте систему
электрического освещения и
сигнализации прицепа.
Боковой ветер: при буксировке
прицепа учитывайте повышенную
восприимчивость к ветру из-за
увеличившейся парусности.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
121

СНЯТИЕ РЕЗИНОВОГО
КОВРИКА
При снятии коврика перед
сиденьем водителя сдвиньте
сиденье максимально назад и
отверните фиксаторы.
При установке на место правильно
уложите коврик и вставьте
фиксаторы, с силой надавив наних.УСТАНОВКА ВЕРХНЕГО
БАГАЖНИКА
При установке поперечин для
перевозки груза на крыше
обращайте особое внимание на
места их крепления.
Они обозначены специальными
метками на каждом продольном
брусе. Для перевозки грузов на крыше
автомобиля используйте только
одобренное компанией ПЕЖО
оборудование, соблюдая при
этом рекомендации изготовителя
по его монтажу.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
122
Максимальная масса груза,
которую можно перевозить на верхнем багажнике: 100 кг
