Peugeot 307 SW 2007.5 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2007.5, Model line: 307 SW, Model: Peugeot 307 SW 2007.5Pages: 194, PDF Dimensioni: 7.26 MB
Page 151 of 194
11
138

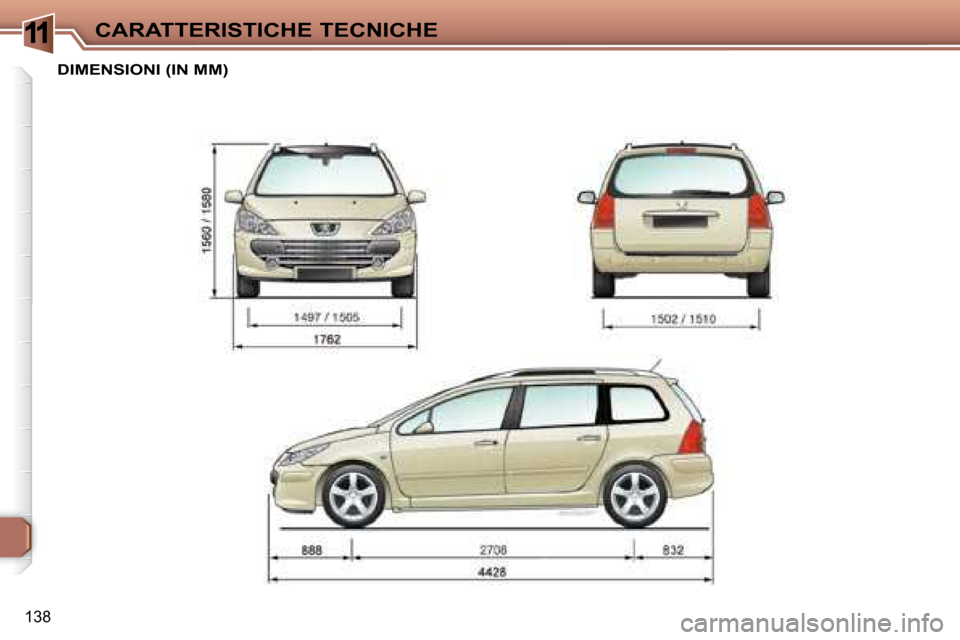

CARATTERISTICHE TECNICHE
D I M E N S I O N I ( I N M M )
Page 152 of 194
141
S
O S SOURCE
MODE BAND ESC
2
abc
5
jkl
8
tuv 3
def
6
mno
9
wxyz
1 4
ghi
7
pqrs
0 # MENU LIST
TA
PTY
DARK

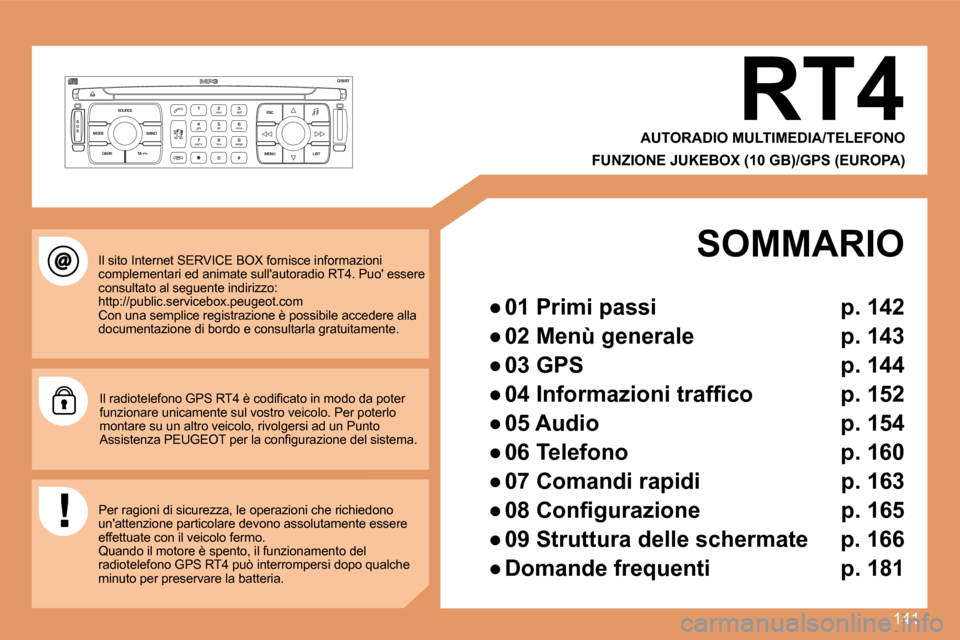

Il sito Internet SERVICE BOX fornisce informazioni
complementari ed animate sull'autoradio RT4. Puo' e ssere
consultato al seguente indirizzo:
http://public.servicebox.peugeot.com
Con una semplice registrazione è possibile accedere alla
documentazione di bordo e consultarla gratuitamente .
I l r a d i o t e l e f o n o G P S R T 4 è c o d i i c a t o i n m o d o d a p o t e r
funzionare unicamente sul vostro veicolo. Per poter lo
montare su un altro veicolo, rivolgersi ad un Punto
A s s i s t e n z a P E U G E O T p e r l a c o n i g u r a z i o n e d e l s i s t e m a .
Per ragioni di sicurezza, le operazioni che richied ono
un'attenzione particolare devono assolutamente esse re
effettuate con il veicolo fermo.
Quando il motore è spento, il funzionamento del
radiotelefono GPS RT4 può interrompersi dopo qualch e
minuto per preservare la batteria. RT4
AUTORADIO MULTIMEDIA/TELEFONO
FUNZIONE JUKEBOX (10 GB)/GPS (EUROPA)
SOMMARIO
Page 153 of 194
142
S
O S
SOURCE
MODE BAND ESC
2
abc
5
jkl
8
tuv 3
def
6
mno
9
wxyz
1 4
ghi
7
pqrs
0 # MENU LIST
TA
PTY
DARK
2
1
5
3 4
89 10
1 5
11 17 18
12 16
14
7
6
13
01

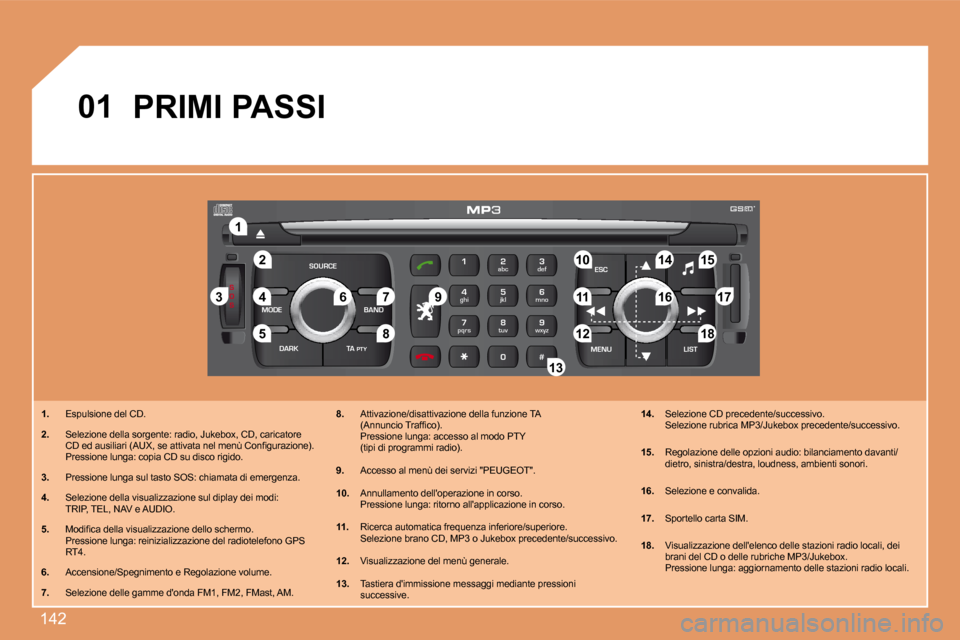

1. Espulsione del CD.
2. Selezione della sorgente: radio, Jukebox, CD, cari catore
C D e d a u s i l i a r i ( A U X , s e a t t i v a t a n e l m e n ù C o n i g u r a z i o n e ) .
Pressione lunga: copia CD su disco rigido.
3. Pressione lunga sul tasto SOS: chiamata di emergen za.
4. Selezione della visualizzazione sul diplay dei mod i:
TRIP, TEL, NAV e AUDIO.
5 . M o d i i c a d e l l a v i s u a l i z z a z i o n e d e l l o s c h e r m o .
Pressione lunga: reinizializzazione del radiotele fono GPS
RT4.
6. Accensione/Spegnimento e Regolazione volume.
7. Selezione delle gamme d'onda FM1, FM2, FMast, AM. 8.
Attivazione/disattivazione della funzione TA
( A n n u n c i o T r a f i c o ) .
Pressione lunga: accesso al modo PTY ( t i p i d i p r o g r a m m i r a d i o ) .
9. Accesso al menù dei servizi "PEUGEOT".
10. Annullamento dell'operazione in corso.
Pressione lunga: ritorno all'applicazione in cors o.
11. Ricerca automatica frequenza inferiore/superiore.
Selezione brano CD, MP3 o Jukebox precedente/succ essivo.
12. Visualizzazione del menù generale.
13. Tastiera d'immissione messaggi mediante pressioni
successive. 14.
Selezione CD precedente/successivo.
Selezione rubrica MP3/Jukebox precedente/successivo .
1 5 . Regolazione delle opzioni audio: bilanciamento dav anti/
dietro, sinistra/destra, loudness, ambienti sonori.
16. Selezione e convalida.
17. Sportello carta SIM.
18. Visualizzazione dell'elenco delle stazioni radio l ocali, dei
brani del CD o delle rubriche MP3/Jukebox.
Pressione lunga: aggiornamento delle stazioni radio locali.
PRIMI PASSI
Page 154 of 194
143
02

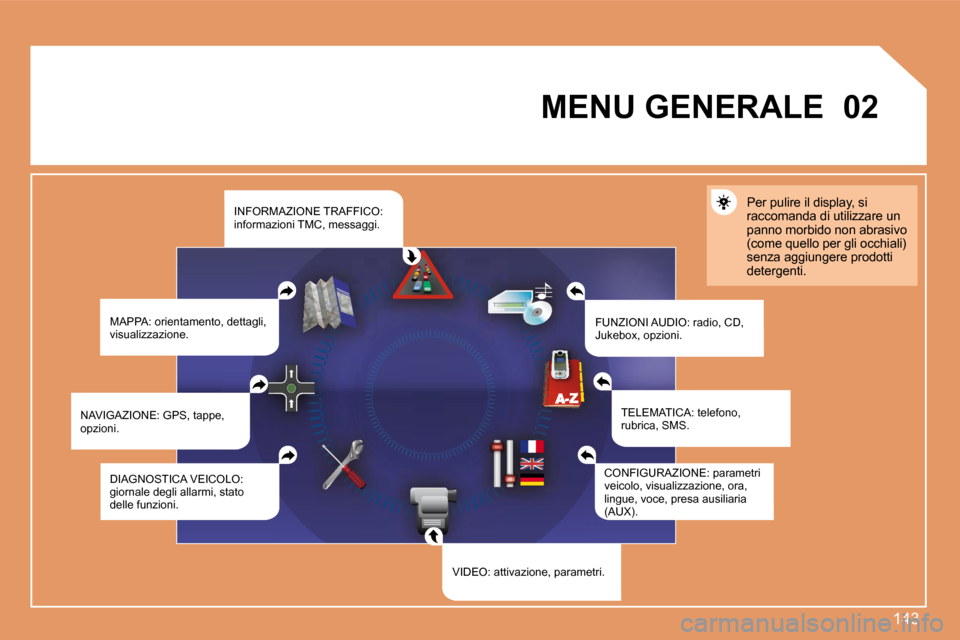

MENU GENERALE
MAPPA: orientamento, dettagli,
visualizzazione. FUNZIONI AUDIO: radio, CD,
Jukebox, opzioni.Per pulire il display, si
raccomanda di utilizzare un
panno morbido non abrasivo
( c o m e q u e l l o p e r g l i o c c h i a l i )
senza aggiungere prodotti
detergenti.
TELEMATICA: telefono,
rubrica, SMS.
CONFIGURAZIONE: parametri
veicolo, visualizzazione, ora,
lingue, voce, presa ausiliaria
( A U X ) .
VIDEO: attivazione, parametri.
DIAGNOSTICA VEICOLO:
giornale degli allarmi, stato
delle funzioni.
NAVIGAZIONE: GPS, tappe,
opzioni. INFORMAZIONE TRAFFICO:
informazioni TMC, messaggi.
Page 155 of 194
144
MENUESCLIST
MENU
ESC
MENU LISTESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
1
2
3 5
7
4 6
8
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST

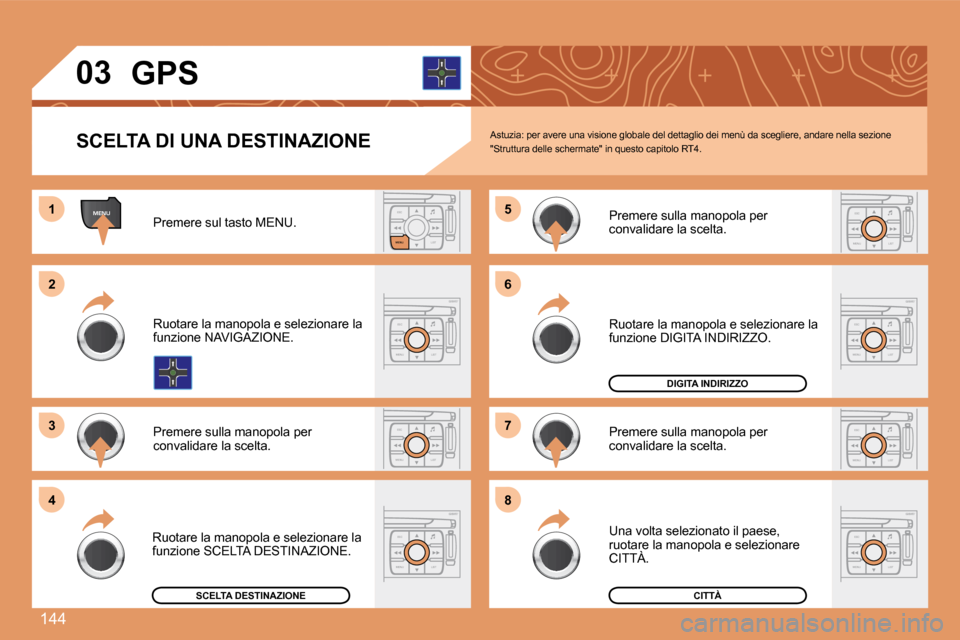

03 GPS
SCELTA DI UNA DESTINAZIONE
Premere sul tasto MENU.
Ruotare la manopola e selezionare la
funzione NAVIGAZIONE.
Premere sulla manopola per
convalidare la scelta.
Ruotare la manopola e selezionare la
funzione SCELTA DESTINAZIONE. Premere sulla manopola per
convalidare la scelta.
Premere sulla manopola per
convalidare la scelta.
Ruotare la manopola e selezionare la
funzione DIGITA INDIRIZZO.
Una volta selezionato il paese,
ruotare la manopola e selezionare
CITTÀ.
CITTÀ
DIGITA INDIRIZZO
SCELTA DESTINAZIONE Astuzia: per avere una visione globale del dettagli
o dei menù da scegliere, andare nella sezione
"Struttura delle schermate" in questo capitolo RT4.
Page 156 of 194
145
9
11
12
14
10
13
ESC
MENU LIST
2
abc
5
jkl
8
tuv 3
def
6
mno
9
wxyz
1 4
ghi
r
7
pq s
0
#
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST

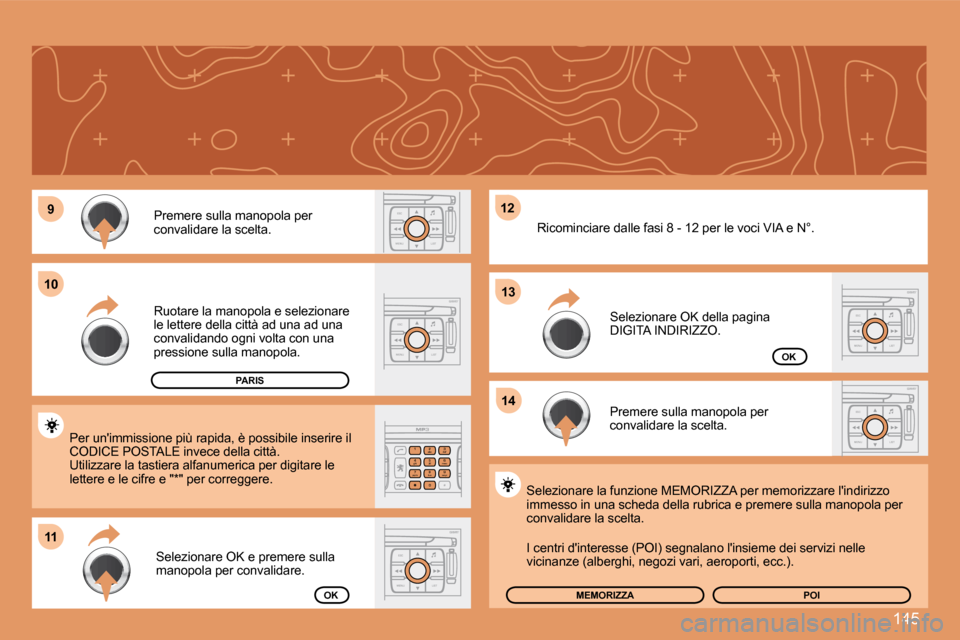

Premere sulla manopola per
convalidare la scelta.
Ruotare la manopola e selezionare
le lettere della città ad una ad una
convalidando ogni volta con una
pressione sulla manopola.
Selezionare OK e premere sulla
manopola per convalidare.
Per un'immissione più rapida, è possibile inserire
il
CODICE POSTALE invece della città.
Utilizzare la tastiera alfanumerica per digitare le
lettere e le cifre e "*" per correggere. Premere sulla manopola per
convalidare la scelta.Selezionare OK della pagina
DIGITA INDIRIZZO.
Ricominciare dalle fasi 8 - 12 per le voci VIA e N°
.
OK
OKSelezionare la funzione MEMORIZZA per memorizzare l
'indirizzo
immesso in una scheda della rubrica e premere sulla manopola per
convalidare la scelta.
I c e n t r i d ' i n t e r e s s e ( P O I ) s e g n a l a n o l ' i n s i e m e d e i s e r v i z i n e l l e
v i c i n a n z e ( a l b e r g h i , n e g o z i v a r i , a e r o p o r t i , e c c . ) .MEMORIZZA
PARIS
POI
Page 157 of 194
146
ESCLIST
MENU
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
MENU1
2
3
4 5
6
7
8
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
03

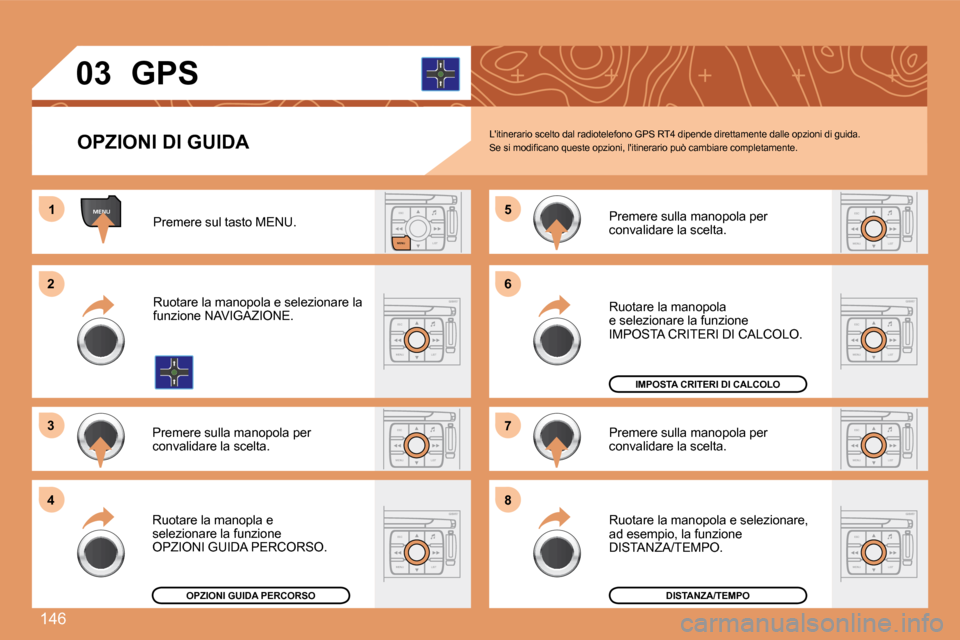

OPZIONI DI GUIDA GPS
L'itinerario scelto dal radiotelefono GPS RT4 dipende direttamente dalle opzioni di guida.
S e s i m o d i i c a n o q u e s t e o p z i o n i , l ' i t i n e r a r i o p u ò c a m b i a r e c o m p l e t a m e n t e .
Premere sul tasto MENU.
Ruotare la manopola e selezionare la
funzione NAVIGAZIONE.
Premere sulla manopola per
convalidare la scelta.
Ruotare la manopla e
selezionare la funzione
OPZIONI GUIDA PERCORSO. Ruotare la manopola
e selezionare la funzione
IMPOSTA CRITERI DI CALCOLO.
Premere sulla manopola per
convalidare la scelta.
Premere sulla manopola per
convalidare la scelta.
OPZIONI GUIDA PERCORSODISTANZA/TEMPO
IMPOSTA CRITERI DI CALCOLO
Ruotare la manopola e selezionare,
ad esempio, la funzione
DISTANZA/TEMPO.
Page 158 of 194
147
ESC
MENU LISTESC
MENU LIST
MENU9
10
11
12 1
2
3
4
5ESC LIST
MENU
ESC
MENU LISTESC
MENU LIST
ESC
MENU LIST
ESC
MENU LISTESC
MENU LIST
ESC
MENU LIST

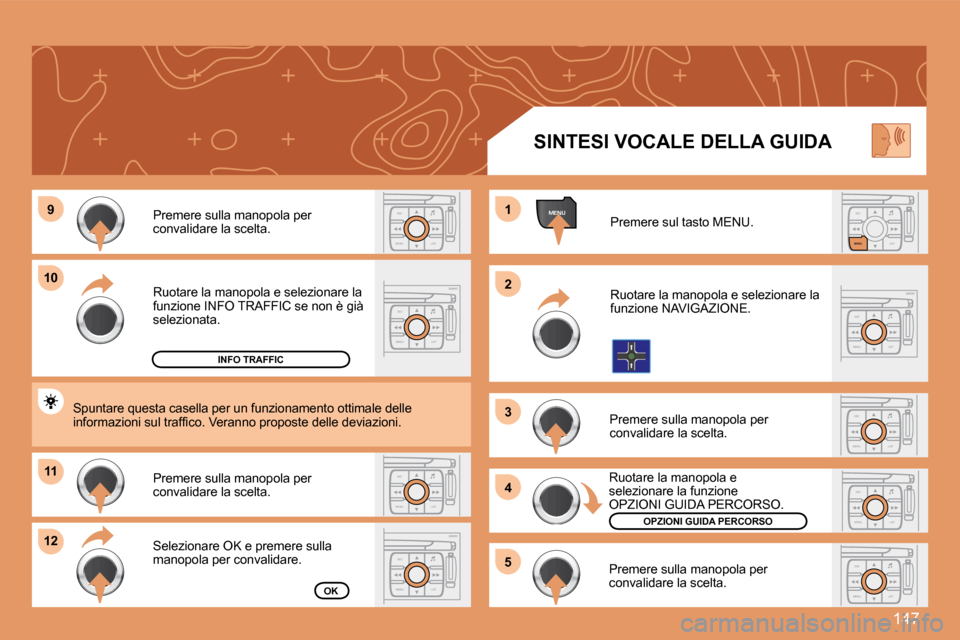

Ruotare la manopola e selezionare la
funzione INFO TRAFFIC se non è già
selezionata.
Premere sulla manopola per
convalidare la scelta.
Selezionare OK e premere sulla
manopola per convalidare.
INFO TRAFFIC
Premere sulla manopola per
convalidare la scelta.
Spuntare questa casella per un funzionamento ottima
le delle
i n f o r m a z i o n i s u l t r a f i c o . V e r a n n o p r o p o s t e d e l l e d e v i a z i o n i .
OKSINTESI VOCALE DELLA GUIDA
Premere sul tasto MENU.
Ruotare la manopola e selezionare la
funzione NAVIGAZIONE.
Premere sulla manopola per
convalidare la scelta.
OPZIONI GUIDA PERCORSO
Ruotare la manopola e
selezionare la funzione
OPZIONI GUIDA PERCORSO.
Premere sulla manopola per
convalidare la scelta.
Page 159 of 194
148
ESCLIST
MENU
ESC
MENU LIST
ESC
MENU LIST
MENU
6
8 1
2
3
4
ESC
MENU LIST
ESC
MENU LIST
S
O S SOURCE
MODE BAND TPT
A Y
DARK
ESC
MENU LIST
7ESC
MENU LIST
03

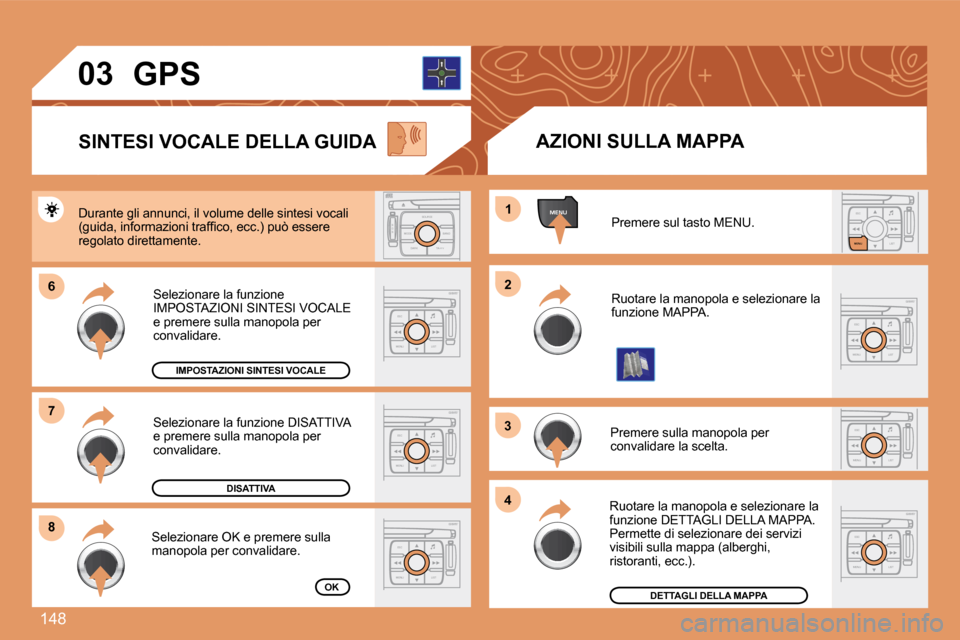

Premere sul tasto MENU.
Ruotare la manopola e selezionare la
funzione MAPPA.
Premere sulla manopola per
convalidare la scelta.
Ruotare la manopola e selezionare la
funzione DETTAGLI DELLA MAPPA.
Permette di selezionare dei servizi
visibili sulla mappa (alberghi,
r i s t o r a n t i , e c c . ) .
AZIONI SULLA MAPPA
DETTAGLI DELLA MAPPA
Durante gli annunci, il volume delle sintesi vocali
( g u i d a , i n f o r m a z i o n i t r a f i c o , e c c . ) p u ò e s s e r e
regolato direttamente.
SINTESI VOCALE DELLA GUIDA
Selezionare la funzione
IMPOSTAZIONI SINTESI VOCALE
e premere sulla manopola per
convalidare.
GPS
IMPOSTAZIONI SINTESI VOCALE
DISATTIVA
Selezionare la funzione DISATTIVA
e premere sulla manopola per
convalidare.
OK
Selezionare OK e premere sulla
manopola per convalidare.
Page 160 of 194
149
ESC
MENU LIST
MENU
ESC
MENU LIST
ESC
LIST
MENU
ESC
MENU LIST
ESC
MENU LIST
1
2
3
4 5
6
7
ESC
MENU LIST
ESC
MENU LIST
03
Per una migliore visibilità, al di là della scala 10 km, la mappa passa automaticamente in modo
Orientamento nord.
Ruotare la manopola e selezionare la
funzione MAPPA.
Premere sul tasto MENU.
Premere sulla manopola per
convalidare la scelta.
Ruotare la manopola e selezionare
VISUALIZZAZIONE 3D.
Selezionare OK e premere sulla
manopola per convalidare.
Ruotare la manopola
e selezionare la funzione
ORIENTAMENTO DELLA MAPPA.
Premere sulla manopola per
convalidare la scelta.
VISUALIZZAZIONE 3D
GPS
ORIENTAMENTO DELLA MAPPA
VISUALIZZAZIONE 3D
OK
