10
119
INFORMAZIONI PRATICHE
1 . L u c i a n a b b a g l i a n t i ( H 1 - 5 5 W o l a m p a d i n a a l l o x e n o n ) .
A T T E N Z I O N E : R I S C H I O D I E L E T -
TROCUZIONE
La sostituzione di una lampadina allo
x e n o n d e v e e s s e r e e f f e t t u a t a p r e s s o
un Punto Assistenza PEUGEOT.
2 . L u c i a b b a g l i a n t i ( H 7 - 5 5 W ) .
Togliere il coperchio di protezione
che corrisponde alla lampadina
guasta.
Scollegare il connettore.
Fare pressione sull'estremità di
o g n i g a n c i o d i i s s a g g i o . S o s t i t u i -
re la lampadina.
Al momento del rimontaggio, accer-
tarsi che le tacche di orientamento
siano nella posizione giusta e che i
g a n c i d i i s s a g g i o s i a n o b e n c h i u s i .
Ricollegare il connettore.
Rimettere il coperchio protettivo.

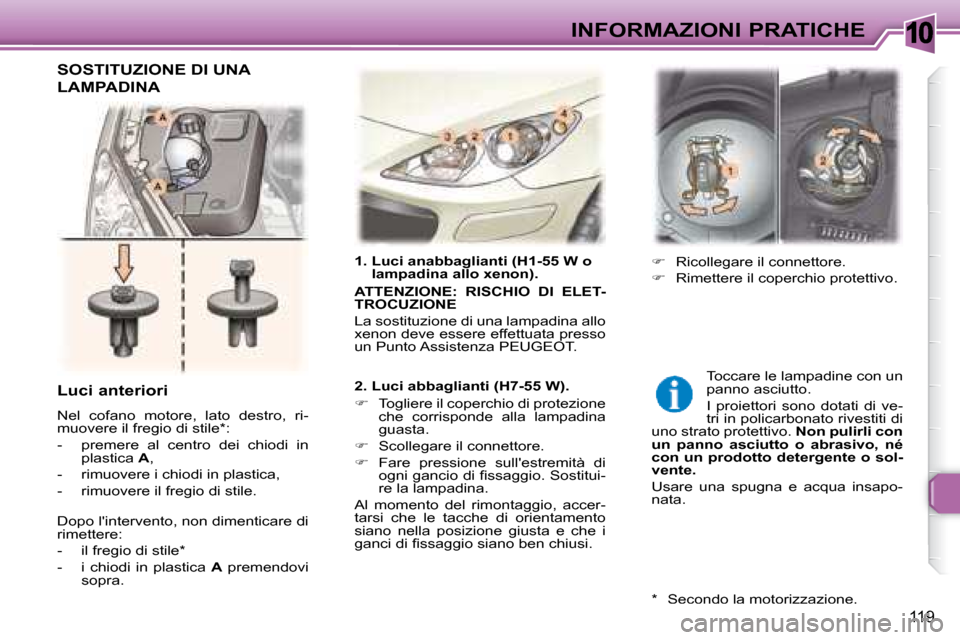

L u c i a n t e r i o r i
Nel cofano motore, lato destro, ri-
muovere il fregio di stile * :
- premere al centro dei chiodi in plastica A ,
- rimuovere i chiodi in plastica,
- rimuovere il fregio di stile.
Dopo l'intervento, non dimenticare di
rimettere:
- il fregio di stile *
- i chiodi in plastica A premendovi
sopra. Toccare le lampadine con un
panno asciutto.
I proiettori sono dotati di ve-
tri in policarbonato rivestiti di
uno strato protettivo. N o n p u l i r l i c o n
u n p a n n o a s c i u t t o o a b r a s i v o , n é
c o n u n p r o d o t t o d e t e r g e n t e o s o l -
vente.
Usare una spugna e acqua insapo-
nata.
SOSTITUZIONE DI UNA
LAMPADINA
* Secondo la motorizzazione.
Page 132 of 194
10
120
INFORMAZIONI PRATICHE

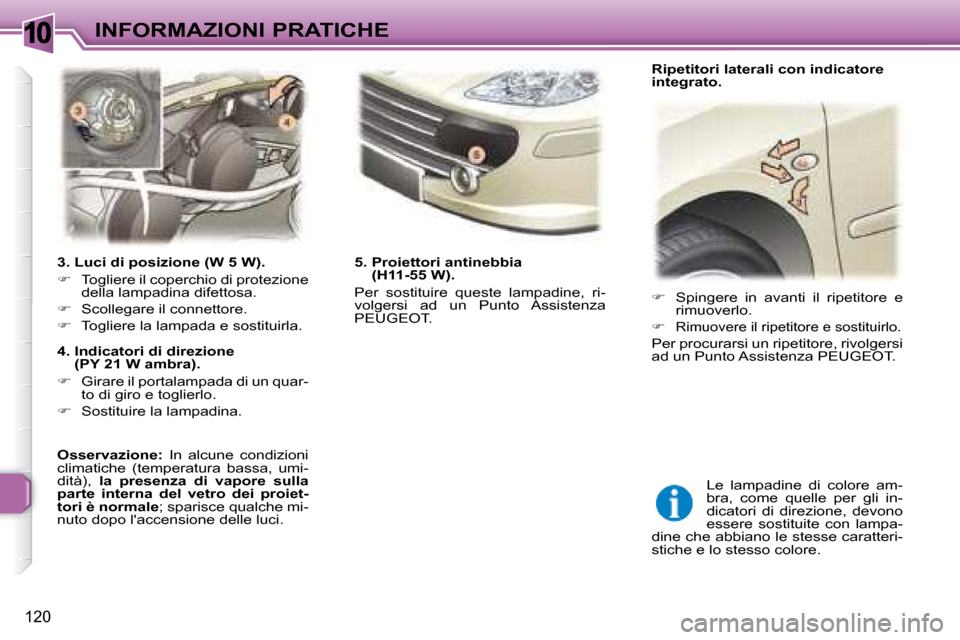

3 . L u c i d i p o s i z i o n e ( W 5 W ) .
Togliere il coperchio di protezione
della lampadina difettosa.
Scollegare il connettore.
Togliere la lampada e sostituirla.
4 . I n d i c a t o r i d i d i r e z i o n e ( P Y 2 1 W a m b r a ) .
Girare il portalampada di un quar-
to di giro e toglierlo.
Sostituire la lampadina.
Osservazione: In alcune condizioni
climatiche (temperatura bassa, umi-
dità), l a p r e s e n z a d i v a p o r e s u l l a
p a r t e i n t e r n a d e l v e t r o d e i p r o i e t -
t o r i è n o r m a l e ; sparisce qualche mi-
nuto dopo l'accensione delle luci. 5. Proiettori antinebbia
( H 1 1 - 5 5 W ) .
Per sostituire queste lampadine, ri-
volgersi ad un Punto Assistenza
PEUGEOT.
Spingere in avanti il ripetitore e
rimuoverlo.
Rimuovere il ripetitore e sostituirlo.
Per procurarsi un ripetitore, rivolgersi
ad un Punto Assistenza PEUGEOT.
Le lampadine di colore am-
bra, come quelle per gli in-
dicatori di direzione, devono
essere sostituite con lampa-
dine che abbiano le stesse caratteri-
stiche e lo stesso colore.
R i p e t i t o r i l a t e r a l i c o n i n d i c a t o r e
integrato.
Page 133 of 194
10
121
INFORMAZIONI PRATICHE

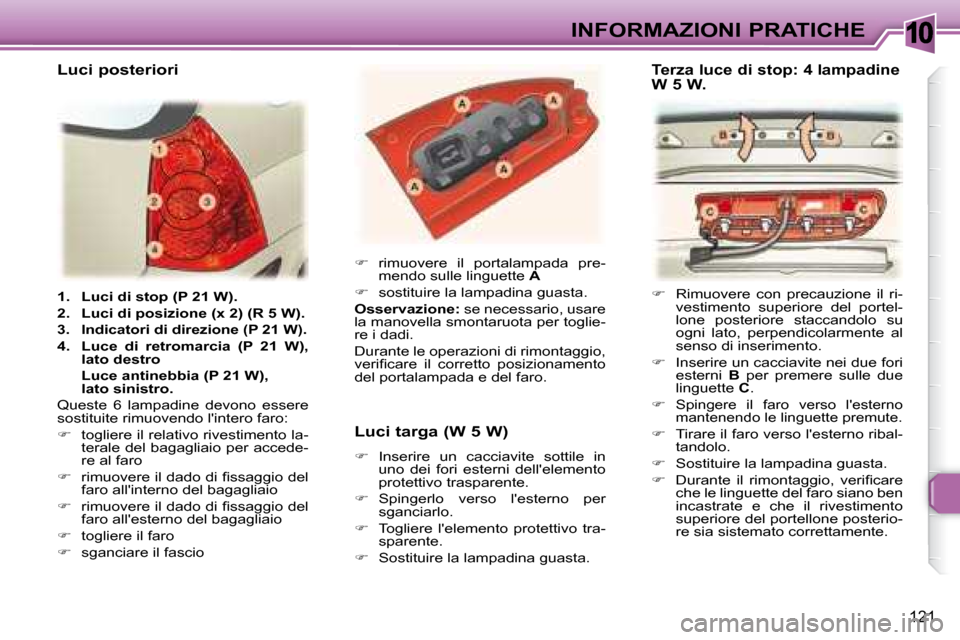

1. L u c i d i s t o p ( P 2 1 W ) .
2. L u c i d i p o s i z i o n e ( x 2 ) ( R 5 W ) .
3. I n d i c a t o r i d i d i r e z i o n e ( P 2 1 W ) .
4. L u c e d i r e t r o m a r c i a ( P 2 1 W ) ,
lato destro
L u c e a n t i n e b b i a ( P 2 1 W ) , lato sinistro.
Queste 6 lampadine devono essere
sostituite rimuovendo l'intero faro:
togliere il relativo rivestimento la-
terale del bagagliaio per accede-
re al faro
r i m u o v e r e i l d a d o d i i s s a g g i o d e l
faro all'interno del bagagliaio
r i m u o v e r e i l d a d o d i i s s a g g i o d e l
faro all'esterno del bagagliaio
togliere il faro
sganciare il fascio
rimuovere il portalampada pre-
mendo sulle linguette A
sostituire la lampadina guasta.
Osservazione: se necessario, usare
la manovella smontaruota per toglie-
re i dadi.
Durante le operazioni di rimontaggio,
v e r i i c a r e i l c o r r e t t o p o s i z i o n a m e n t o
del portalampada e del faro.
Rimuovere con precauzione il ri-
vestimento superiore del portel-
lone posteriore staccandolo su
ogni lato, perpendicolarmente al
senso di inserimento.
Inserire un cacciavite nei due fori
esterni B per premere sulle due
linguette C .
Spingere il faro verso l'esterno
mantenendo le linguette premute.
Tirare il faro verso l'esterno ribal-
tandolo.
Sostituire la lampadina guasta.
D u r a n t e i l r i m o n t a g g i o , v e r i i c a r e
che le linguette del faro siano ben
incastrate e che il rivestimento
superiore del portellone posterio-
re sia sistemato correttamente.
L u c i t a r g a ( W 5 W )
Inserire un cacciavite sottile in
uno dei fori esterni dell'elemento
protettivo trasparente.
Spingerlo verso l'esterno per
sganciarlo.
Togliere l'elemento protettivo tra-
sparente.
Sostituire la lampadina guasta.
T e r z a l u c e d i s t o p : 4 l a m p a d i n e
W 5 W . L u c i p o s t e r i o r i
Page 134 of 194
10
122
INFORMAZIONI PRATICHE
SOSTITUZIONE DI
UN FUSIBILE

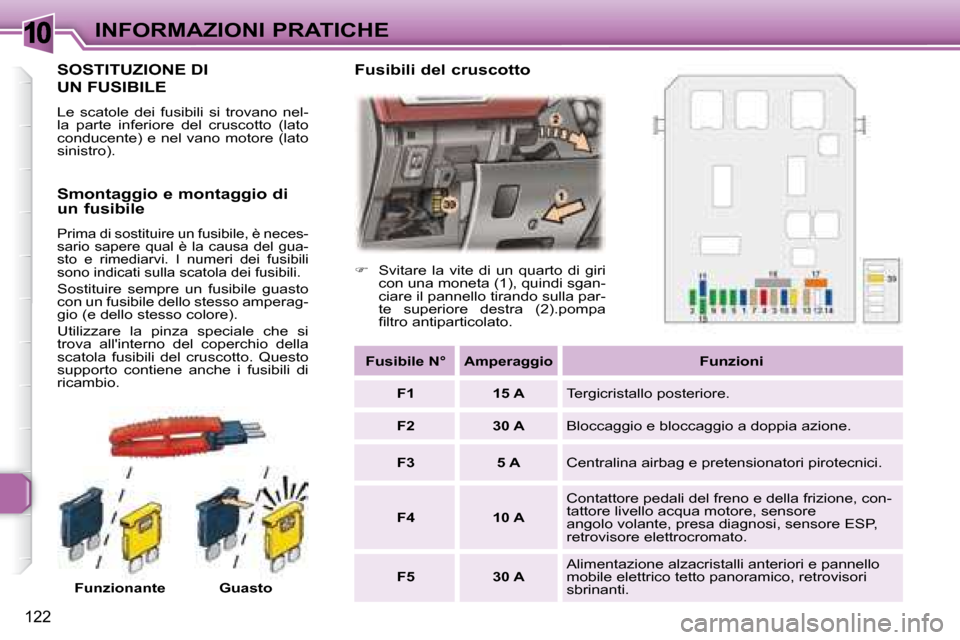

Le scatole dei fusibili si trovano nel-
la parte inferiore del cruscotto (lato
conducente) e nel vano motore (lato
sinistro). F u n z i o n a n t e G u a s t o
Svitare la vite di un quarto di giri
con una moneta (1), quindi sgan-
ciare il pannello tirando sulla par-
te superiore destra (2).pompa
i l t r o a n t i p a r t i c o l a t o .
Smontaggio e montaggio di
u n f u s i b i l e
Prima di sostituire un fusibile, è neces-
sario sapere qual è la causa del gua-
sto e rimediarvi. I numeri dei fusibili
sono indicati sulla scatola dei fusibili.
Sostituire sempre un fusibile guasto
con un fusibile dello stesso amperag-
gio (e dello stesso colore).
Utilizzare la pinza speciale che si
trova all'interno del coperchio della
scatola fusibili del cruscotto. Questo
supporto contiene anche i fusibili di
ricambio. F u s i b i l i d e l c r u s c o t t o
F u s i b i l e N °
Amperaggio
F u n z i o n i
F1 15 A Tergicristallo posteriore.
F2 30 A Bloccaggio e bloccaggio a doppia azione.
F3 5 A Centralina airbag e pretensionatori pirotecnici.
F4 10 A Contattore pedali del freno e della frizione, con-
tattore livello acqua motore, sensore
angolo volante, presa diagnosi, sensore ESP,
retrovisore elettrocromato.
F5 30 A Alimentazione alzacristalli anteriori e pannello
mobile elettrico tetto panoramico, retrovisori
sbrinanti.
Page 135 of 194
10
122
INFORMAZIONI PRATICHE
SOSTITUZIONE DI
UN FUSIBILE
Le scatole dei fusibili si trovano nel-
la parte inferiore del cruscotto (lato
conducente) e nel vano motore (lato
sinistro). F u n z i o n a n t e G u a s t o
Svitare la vite di un quarto di giri
con una moneta (1), quindi sgan-
ciare il pannello tirando sulla par-
te superiore destra (2).pompa
i l t r o a n t i p a r t i c o l a t o .
Smontaggio e montaggio di
u n f u s i b i l e
Prima di sostituire un fusibile, è neces-
sario sapere qual è la causa del gua-
sto e rimediarvi. I numeri dei fusibili
sono indicati sulla scatola dei fusibili.
Sostituire sempre un fusibile guasto
con un fusibile dello stesso amperag-
gio (e dello stesso colore).
Utilizzare la pinza speciale che si
trova all'interno del coperchio della
scatola fusibili del cruscotto. Questo
supporto contiene anche i fusibili di
ricambio. F u s i b i l i d e l c r u s c o t t o
F u s i b i l e N °
Amperaggio
F u n z i o n i
F1 15 A Tergicristallo posteriore.
F2 30 A Bloccaggio e bloccaggio a doppia azione.
F3 5 A Centralina airbag e pretensionatori pirotecnici.
F4 10 A Contattore pedali del freno e della frizione, con-
tattore livello acqua motore, sensore
angolo volante, presa diagnosi, sensore ESP,
retrovisore elettrocromato.
F5 30 A Alimentazione alzacristalli anteriori e pannello
mobile elettrico tetto panoramico, retrovisori
sbrinanti.
Page 136 of 194
10
123
INFORMAZIONI PRATICHE
F u s i b i l e N °
Amperaggio
F u n z i o n i
F6 30 A Alimentazione alzacristalli posteriori.
F7 5 A Plafoniera anteriore e posteriore, luci leggicarte, luci vano
portaoggetti, comando del
pannello mobile elettrico.
F8 20 A Autoradio, radiotelefono, display multifunzione, sirena all
arme, centralina allarme, scatola
di servitù rimorchio, alimentazione dei comandi al volante.
F9 30 A Presa 12 V anteriore, presa 12 V posteriore.
F10 15 A Calcolatore cambio automatico, contattore STOP, calcolatore di
rilevazione del
s o t t o g o n i a g g i o .
F11 15 A P r e s a d i a g n o s i , c o n t a t t o r e a n t i f u r t o b a s s a c o r r e n t e , c e n t r a l i n a i l t r o a n t i p a r t i c o l a t o .
F12 15 A Aiuto al parcheggio posteriore.
F13 5 A Alimentazione scatola servitù motore, sensore di pioggia e di luminosità.
F14 15 A Scatola di servitù rimorchio, quadro strumenti, climatizzazione auto
matica, centralina airbag
e pretensionatori pirotecnici, kit vivavoce.
F15 30 A Alimentazione bloccaggio e bloccaggio a doppia azione.
F16 - Shunt PARC.
F17 40 A Lunotto posteriore termico.
F39 20 A Sedili riscaldabili conducente e passeggero.
Page 137 of 194
10
124
INFORMAZIONI PRATICHE

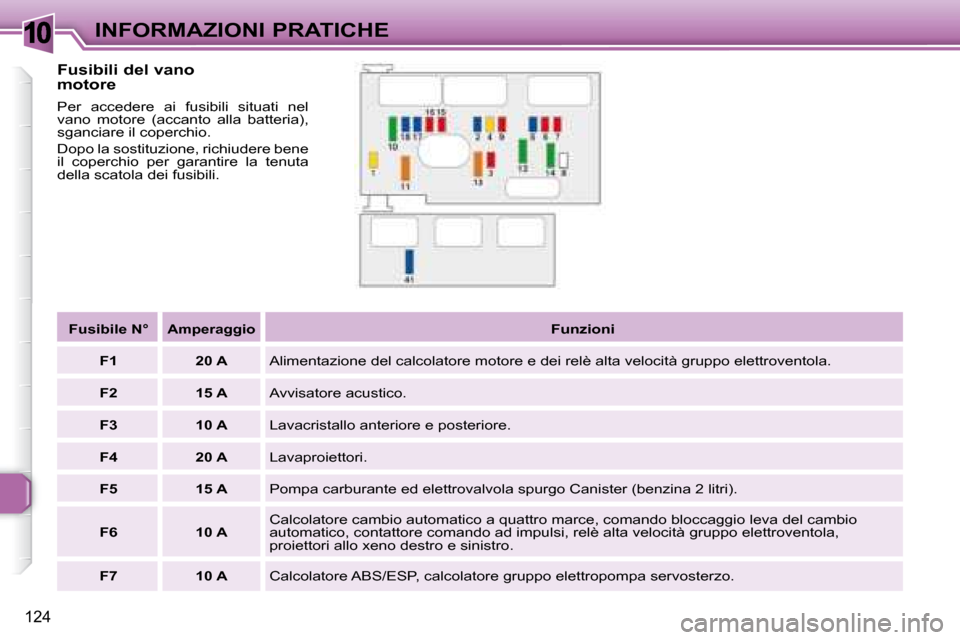

F u s i b i l i d e l v a n o
motore
Per accedere ai fusibili situati nel
vano motore (accanto alla batteria),
sganciare il coperchio.
Dopo la sostituzione, richiudere bene
il coperchio per garantire la tenuta
della scatola dei fusibili.
F u s i b i l e N °
Amperaggio
F u n z i o n i
F1 20 A Alimentazione del calcolatore motore e dei relè alta veloci tà gruppo elettroventola.
F2 15 A Avvisatore acustico.
F3 10 A Lavacristallo anteriore e posteriore.
F4 20 A Lavaproiettori.
F5 15 A Pompa carburante ed elettrovalvola spurgo Canister (benzina 2 litri).
F6 10 A Calcolatore cambio automatico a quattro marce, comando bloccaggi
o leva del cambio
automatico, contattore comando ad impulsi, relè alta velocità gruppo elettroventola,
p r o i e t t o r i a l l o x e n o d e s t r o e s i n i s t r o .
F7 10 A Calcolatore ABS/ESP, calcolatore gruppo elettropompa servosterzo.
Page 138 of 194
10
125
INFORMAZIONI PRATICHE

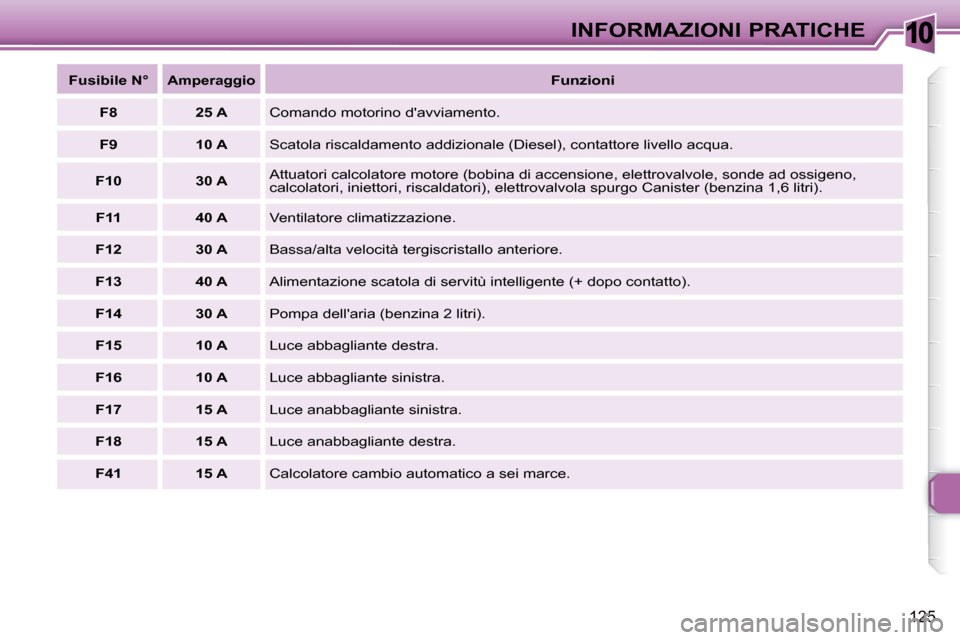

F u s i b i l e N °
Amperaggio
F u n z i o n i
F8 25 A Comando motorino d'avviamento.
F9 10 A Scatola riscaldamento addizionale (Diesel), contattore livell o acqua.
F10 30 A Attuatori calcolatore motore (bobina di accensione, elettrovalvo
le, sonde ad ossigeno,
calcolatori, iniettori, riscaldatori), elettrovalvola spurgo Cani ster (benzina 1,6 litri).
F11 40 A Ventilatore climatizzazione.
F12 30 A Bassa/alta velocità tergiscristallo anteriore.
F13 40 A Alimentazione scatola di servitù intelligente (+ dopo conta tto).
F14 30 A Pompa dell'aria (benzina 2 litri).
F15 10 A Luce abbagliante destra.
F16 10 A Luce abbagliante sinistra.
F17 15 A Luce anabbagliante sinistra.
F18 15 A Luce anabbagliante destra.
F41 15 A Calcolatore cambio automatico a sei marce.
Page 139 of 194
10
126
INFORMAZIONI PRATICHE

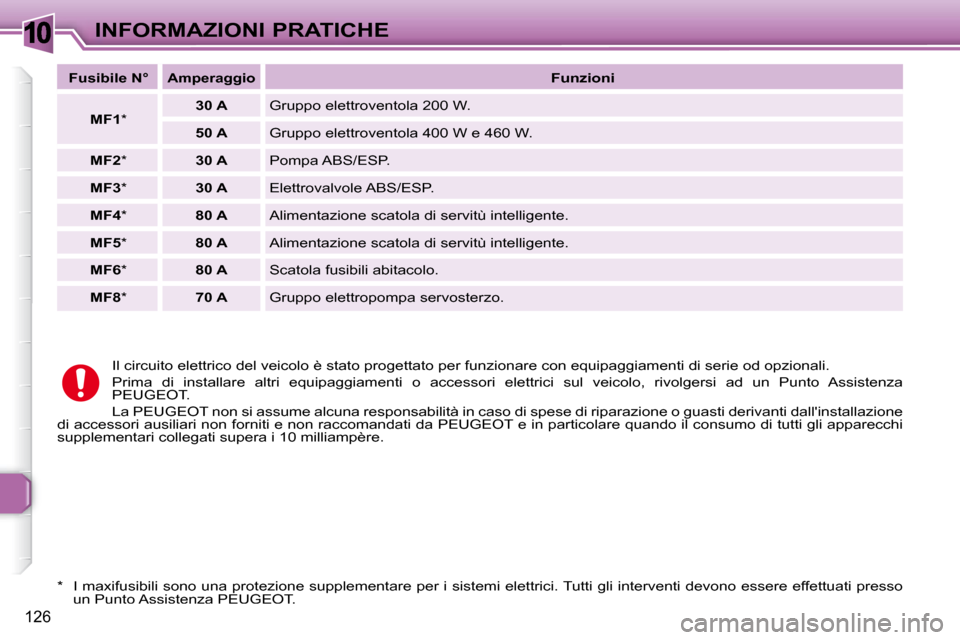

* I m a x i f u s i b i l i s o n o u n a p r o t e z i o n e s u p p l e m e n t a r e p e r i s i s t e m i e l e t t r i c i . T u t t i g l i i n t e r v e n t i d e v o n o e s s e r e e f f e t t u a t i p r e s s o un Punto Assistenza PEUGEOT.
Il circuito elettrico del veicolo è stato progettato per funzionare con equipaggiamenti di serie od opzionali.
Prima di installare altri equipaggiamenti o accessori elettrici sul veicolo, rivolgersi ad un Punto Assistenza
PEUGEOT.
La PEUGEOT non si assume alcuna responsabilità in caso di spese d i riparazione o guasti derivanti dall'installazione
di accessori ausiliari non forniti e non raccomandati da PEUGEOT e in particolare quando il consumo di tutti gli apparecchi
supplementari collegati supera i 10 milliampère.
F u s i b i l e N °
Amperaggio
F u n z i o n i
MF1 *
30 A Gruppo elettroventola 200 W.
50 A Gruppo elettroventola 400 W e 460 W.
MF2 * 30 A Pompa ABS/ESP.
MF3 * 30 A Elettrovalvole ABS/ESP.
MF4 * 80 A Alimentazione scatola di servitù intelligente.
MF5 * 80 A Alimentazione scatola di servitù intelligente.
MF6 * 80 A Scatola fusibili abitacolo.
MF8 * 70 A Gruppo elettropompa servosterzo.

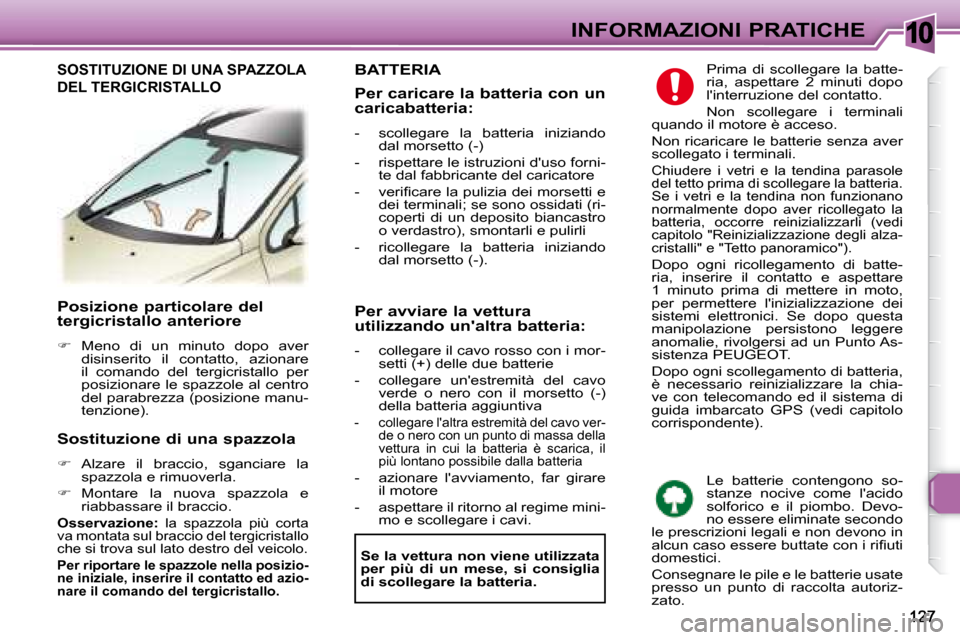

Page 140 of 194
10INFORMAZIONI PRATICHE
P o s i z i o n e p a r t i c o l a r e d e l
t e r g i c r i s t a l l o a n t e r i o r e
Meno di un minuto dopo aver
disinserito il contatto, azionare
il comando del tergicristallo per
posizionare le spazzole al centro
del parabrezza (posizione manu-
tenzione).
S o s t i t u z i o n e d i u n a s p a z z o l a
Alzare il braccio, sganciare la
spazzola e rimuoverla.
Montare la nuova spazzola e
riabbassare il braccio.
Osservazione: la spazzola più corta
va montata sul braccio del tergicristallo
che si trova sul lato destro del veicolo.
P e r r i p o r t a r e l e s p a z z o l e n e l l a p o s i z i o -
n e i n i z i a l e , i n s e r i r e i l c o n t a t t o e d a z i o -
n a r e i l c o m a n d o d e l t e r g i c r i s t a l l o .
BATTERIA
P e r c a r i c a r e l a b a t t e r i a c o n u n
c a r i c a b a t t e r i a :
- scollegare la batteria iniziando
dal morsetto (-)
- rispettare le istruzioni d'uso forni- te dal fabbricante del caricatore
- v e r i i c a r e l a p u l i z i a d e i m o r s e t t i e dei terminali; se sono ossidati (ri-
coperti di un deposito biancastro
o verdastro), smontarli e pulirli
- ricollegare la batteria iniziando dal morsetto (-). Prima di scollegare la batte-
ria, aspettare 2 minuti dopo
l'interruzione del contatto.
Non scollegare i terminali
quando il motore è acceso.
Non ricaricare le batterie senza aver
scollegato i terminali.
Chiudere i vetri e la tendina parasole
del tetto prima di scollegare la batteria.
Se i vetri e la tendina non funzionano
normalmente dopo aver ricollegato la
batteria, occorre reinizializzarli (vedi
capitolo "Reinizializzazione degli alza-
cristalli" e "Tetto panoramico").
Dopo ogni ricollegamento di batte-
ria, inserire il contatto e aspettare
1 minuto prima di mettere in moto,
per permettere l'inizializzazione dei
sistemi elettronici. Se dopo questa
manipolazione persistono leggere
anomalie, rivolgersi ad un Punto As-
sistenza PEUGEOT.
Dopo ogni scollegamento di batteria,
è necessario reinizializzare la chia-
ve con telecomando ed il sistema di
guida imbarcato GPS (vedi capitolo
corrispondente).
S e l a v e t t u r a n o n v i e n e u t i l i z z a t a
p e r p i ù d i u n m e s e , s i c o n s i g l i a
d i s c o l l e g a r e l a b a t t e r i a .
P e r a v v i a r e l a v e t t u r a
u t i l i z z a n d o u n ' a l t r a b a t t e r i a :
- collegare il cavo rosso con i mor-
setti (+) delle due batterie
- collegare un'estremità del cavo verde o nero con il morsetto (-)
della batteria aggiuntiva
- collegare l'altra estremità del cavo ver- de o nero con un punto di massa della
vettura in cui la batteria è scarica, il
più lontano possibile dalla batteria
- azionare l'avviamento, far girare il motore
- aspettare il ritorno al regime mini- mo e scollegare i cavi. Le batterie contengono so-
stanze nocive come l'acido
solforico e il piombo. Devo-
no essere eliminate secondo
le prescrizioni legali e non devono in
a l c u n c a s o e s s e r e b u t t a t e c o n i r i i u t i
domestici.
Consegnare le pile e le batterie usate
presso un punto di raccolta autoriz-
zato.
SOSTITUZIONE DI UNA SPAZZOLA
DEL TERGICRISTALLO
