Peugeot 307 SW 2007.5 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2007.5, Model line: 307 SW, Model: Peugeot 307 SW 2007.5Pages: 194, PDF Dimensioni: 7.26 MB
Page 81 of 194
72

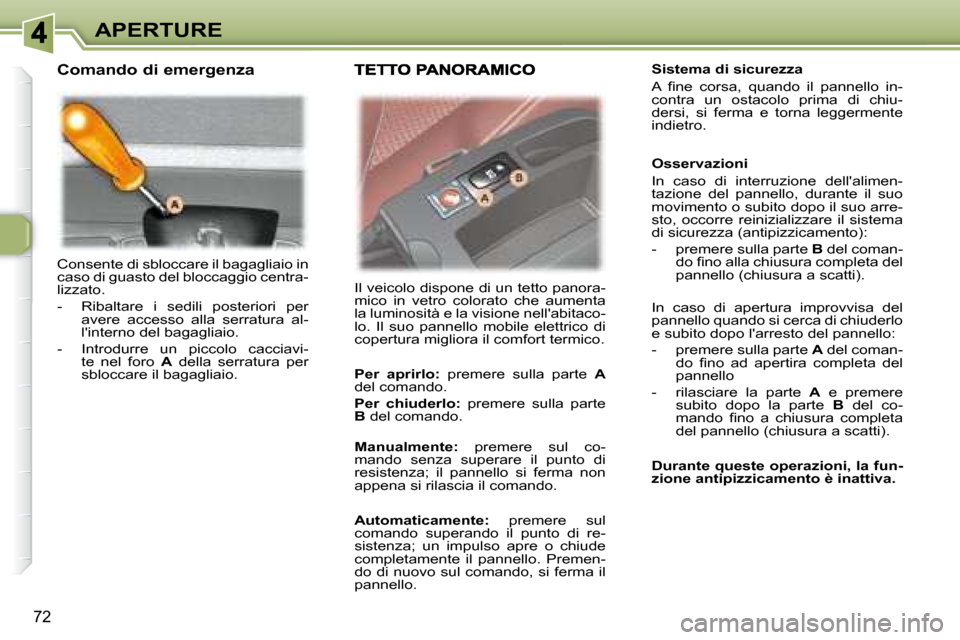

APERTURE
Consente di sbloccare il bagagliaio in
caso di guasto del bloccaggio centra-
lizzato.
- Ribaltare i sedili posteriori per avere accesso alla serratura al-
l'interno del bagagliaio.
- Introdurre un piccolo cacciavi- te nel foro A della serratura per
sbloccare il bagagliaio. S i s t e m a d i s i c u r e z z a
A i n e c o r s a , q u a n d o i l p a n n e l l o i n -
contra un ostacolo prima di chiu-
dersi, si ferma e torna leggermente
indietro.
Il veicolo dispone di un tetto panora-
mico in vetro colorato che aumenta
la luminosità e la visione nell'abitaco-
lo. Il suo pannello mobile elettrico di
copertura migliora il comfort termico.
Per aprirlo: premere sulla parte A
del comando.
P e r c h i u d e r l o : premere sulla parte
B del comando.
M a n u a l m e n t e : premere sul co-
mando senza superare il punto di
resistenza; il pannello si ferma non
appena si rilascia il comando.
A u t o m a t i c a m e n t e : premere sul
comando superando il punto di re-
sistenza; un impulso apre o chiude
completamente il pannello. Premen-
do di nuovo sul comando, si ferma il
pannello. Osservazioni
In caso di interruzione dell'alimen-
tazione del pannello, durante il suo
movimento o subito dopo il suo arre-
sto, occorre reinizializzare il sistema
di sicurezza (antipizzicamento):
- premere sulla parte
B del coman-
d o i n o a l l a c h i u s u r a c o m p l e t a d e l
pannello (chiusura a scatti).
In caso di apertura improvvisa del
pannello quando si cerca di chiuderlo
e subito dopo l'arresto del pannello:
- premere sulla parte A del coman-
d o i n o a d a p e r t i r a c o m p l e t a d e l
pannello
- rilasciare la parte A e premere
subito dopo la parte B del co-
m a n d o i n o a c h i u s u r a c o m p l e t a
del pannello (chiusura a scatti).
D u r a n t e q u e s t e o p e r a z i o n i , l a f u n -
z i o n e a n t i p i z z i c a m e n t o è i n a t t i v a .
Comando di emergenza
Page 82 of 194
72
APERTURE
Consente di sbloccare il bagagliaio in
caso di guasto del bloccaggio centra-
lizzato.
- Ribaltare i sedili posteriori per avere accesso alla serratura al-
l'interno del bagagliaio.
- Introdurre un piccolo cacciavi- te nel foro A della serratura per
sbloccare il bagagliaio. S i s t e m a d i s i c u r e z z a
A i n e c o r s a , q u a n d o i l p a n n e l l o i n -
contra un ostacolo prima di chiu-
dersi, si ferma e torna leggermente
indietro.
Il veicolo dispone di un tetto panora-
mico in vetro colorato che aumenta
la luminosità e la visione nell'abitaco-
lo. Il suo pannello mobile elettrico di
copertura migliora il comfort termico.
Per aprirlo: premere sulla parte A
del comando.
P e r c h i u d e r l o : premere sulla parte
B del comando.
M a n u a l m e n t e : premere sul co-
mando senza superare il punto di
resistenza; il pannello si ferma non
appena si rilascia il comando.
A u t o m a t i c a m e n t e : premere sul
comando superando il punto di re-
sistenza; un impulso apre o chiude
completamente il pannello. Premen-
do di nuovo sul comando, si ferma il
pannello. Osservazioni
In caso di interruzione dell'alimen-
tazione del pannello, durante il suo
movimento o subito dopo il suo arre-
sto, occorre reinizializzare il sistema
di sicurezza (antipizzicamento):
- premere sulla parte
B del coman-
d o i n o a l l a c h i u s u r a c o m p l e t a d e l
pannello (chiusura a scatti).
In caso di apertura improvvisa del
pannello quando si cerca di chiuderlo
e subito dopo l'arresto del pannello:
- premere sulla parte A del coman-
d o i n o a d a p e r t i r a c o m p l e t a d e l
pannello
- rilasciare la parte A e premere
subito dopo la parte B del co-
m a n d o i n o a c h i u s u r a c o m p l e t a
del pannello (chiusura a scatti).
D u r a n t e q u e s t e o p e r a z i o n i , l a f u n -
z i o n e a n t i p i z z i c a m e n t o è i n a t t i v a .
Comando di emergenza
Page 83 of 194
73
APERTURE

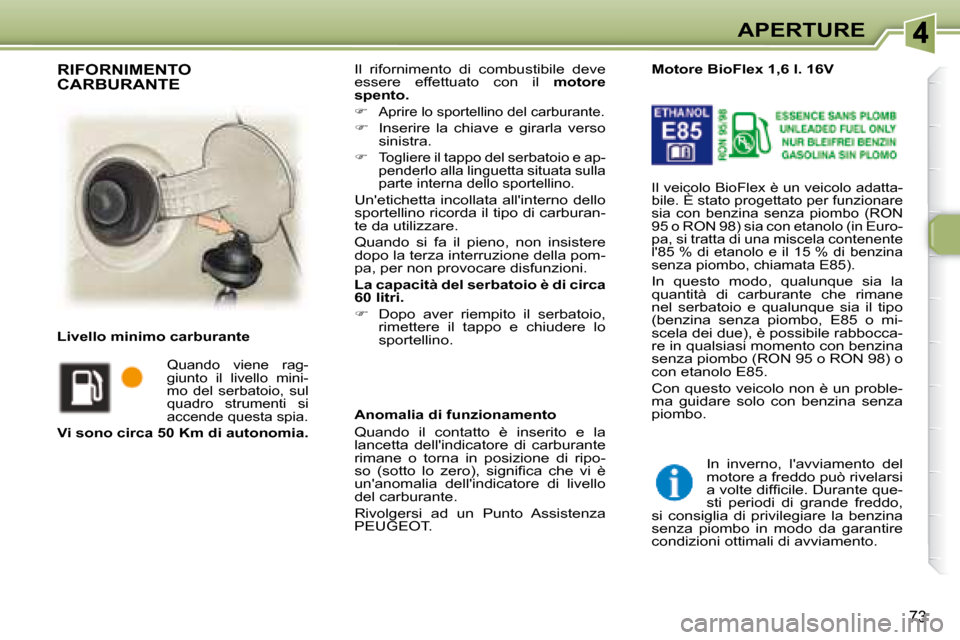

Il rifornimento di combustibile deve
essere effettuato con il motore
spento.
Aprire lo sportellino del carburante.
Inserire la chiave e girarla verso
sinistra.
Togliere il tappo del serbatoio e ap-
penderlo alla linguetta situata sulla
parte interna dello sportellino.
Un'etichetta incollata all'interno dello
sportellino ricorda il tipo di carburan-
te da utilizzare.
Quando si fa il pieno, non insistere
dopo la terza interruzione della pom-
pa, per non provocare disfunzioni.
L a c a p a c i t à d e l s e r b a t o i o è d i c i r c a
60 litri.
Dopo aver riempito il serbatoio,
rimettere il tappo e chiudere lo
sportellino.
L i v e l l o m i n i m o c a r b u r a n t e
Quando viene rag-
giunto il livello mini-
mo del serbatoio, sul
quadro strumenti si
accende questa spia.
V i s o n o c i r c a 5 0 K m d i a u t o n o m i a . A n o m a l i a d i f u n z i o n a m e n t o
Quando il contatto è inserito e la
lancetta dell'indicatore di carburante
rimane o torna in posizione di ripo-
s o ( s o t t o l o z e r o ) , s i g n i i c a c h e v i è
un'anomalia dell'indicatore di livello
del carburante.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
RIFORNIMENTO
CARBURANTE
Motore BioFlex 1,6 l. 16V
I l v e i c o l o B i o F l e x è u n v e i c o l o a d a t t a -
bile. È stato progettato per funzionare
sia con benzina senza piombo (RON
95 o RON 98) sia con etanolo (in Euro-
pa, si tratta di una miscela contenente
l'85 % di etanolo e il 15 % di benzina
senza piombo, chiamata E85).
In questo modo, qualunque sia la
quantità di carburante che rimane
nel serbatoio e qualunque sia il tipo
(benzina senza piombo, E85 o mi-
scela dei due), è possibile rabbocca-
re in qualsiasi momento con benzina
senza piombo (RON 95 o RON 98) o
con etanolo E85.
Con questo veicolo non è un proble-
ma guidare solo con benzina senza
piombo.
In inverno, l'avviamento del
motore a freddo può rivelarsi
a v o l t e d i f i c i l e . D u r a n t e q u e -
sti periodi di grande freddo,
si consiglia di privilegiare la benzina
senza piombo in modo da garantire
condizioni ottimali di avviamento.
Page 84 of 194
75
VISIBILITÀ

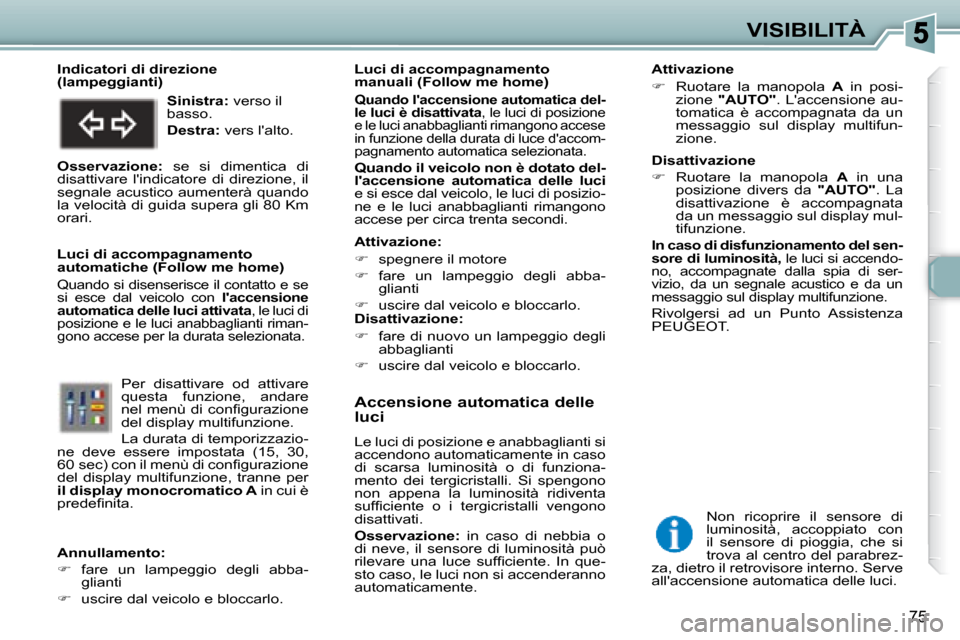

A c c e n s i o n e a u t o m a t i c a d e l l e
l u c i
Le luci di posizione e anabbaglianti si
accendono automaticamente in caso
di scarsa luminosità o di funziona-
mento dei tergicristalli. Si spengono
non appena la luminosità ridiventa
s u f i c i e n t e o i t e r g i c r i s t a l l i v e n g o n o
disattivati.
Osservazione: in caso di nebbia o
di neve, il sensore di luminosità può
r i l e v a r e u n a l u c e s u f i c i e n t e . I n q u e -
sto caso, le luci non si accenderanno
automaticamente.
Disattivazione
Ruotare la manopola A in una
posizione divers da "AUTO" . La
disattivazione è accompagnata
da un messaggio sul display mul-
tifunzione.
I n c a s o d i d i s f u n z i o n a m e n t o d e l s e n -
s o r e d i l u m i n o s i t à , le luci si accendo-
no, accompagnate dalla spia di ser-
vizio, da un segnale acustico e da un
messaggio sul display multifunzione.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
L u c i d i a c c o m p a g n a m e n t o
m a n u a l i ( F o l l o w m e h o m e )
Q u a n d o l ' a c c e n s i o n e a u t o m a t i c a d e l -
l e l u c i è d i s a t t i v a t a , le luci di posizione
e le luci anabbaglianti rimangono accese
in funzione della durata di luce d'accom-
pagnamento automatica selezionata.
Q u a n d o i l v e i c o l o n o n è d o t a t o d e l -
l ' a c c e n s i o n e a u t o m a t i c a d e l l e l u c i
e si esce dal veicolo, le luci di posizio-
ne e le luci anabbaglianti rimangono
accese per circa trenta secondi.
I n d i c a t o r i d i d i r e z i o n e
( l a m p e g g i a n t i )
Sinistra: verso il
basso.
Destra: vers l'alto.
Osservazione: se si dimentica di
disattivare l'indicatore di direzione, il
segnale acustico aumenterà quando
la velocità di guida supera gli 80 Km
orari.
L u c i d i a c c o m p a g n a m e n t o
a u t o m a t i c h e ( F o l l o w m e h o m e )
Quando si disenserisce il contatto e se
si esce dal veicolo con l ' a c c e n s i o n e
a u t o m a t i c a d e l l e l u c i a t t i v a t a , le luci di
posizione e le luci anabbaglianti riman-
gono accese per la durata selezionata.
Attivazione:
spegnere il motore
fare un lampeggio degli abba-
glianti
uscire dal veicolo e bloccarlo.
Disattivazione:
fare di nuovo un lampeggio degli
abbaglianti
uscire dal veicolo e bloccarlo.
Per disattivare od attivare
questa funzione, andare
n e l m e n ù d i c o n i g u r a z i o n e
del display multifunzione.
La durata di temporizzazio-
ne deve essere impostata (15, 30,
6 0 s e c ) c o n i l m e n ù d i c o n i g u r a z i o n e
del display multifunzione, tranne per
i l d i s p l a y m o n o c r o m a t i c o A in cui è
p r e d e i n i t a .
A n n u l l a m e n t o :
fare un lampeggio degli abba-
glianti
uscire dal veicolo e bloccarlo. Attivazione
Ruotare la manopola A in posi-
zione "AUTO" . L'accensione au-
tomatica è accompagnata da un
messaggio sul display multifun-
zione.
Non ricoprire il sensore di
luminosità, accoppiato con
il sensore di pioggia, che si
trova al centro del parabrez-
za, dietro il retrovisore interno. Serve
all'accensione automatica delle luci.
Page 85 of 194
76

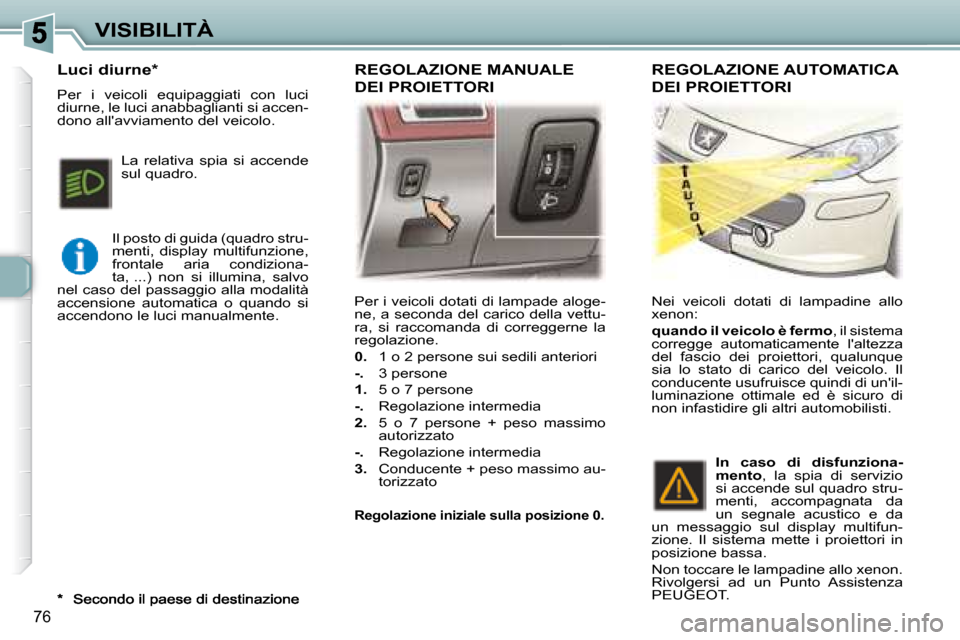

VISIBILITÀ Per i veicoli dotati di lampade aloge-
ne, a seconda del carico della vettu-
ra, si raccomanda di correggerne la
regolazione.
0. 1 o 2 persone sui sedili anteriori
- . 3 persone
1. 5 o 7 persone
- . Regolazione intermedia
2. 5 o 7 persone + peso massimo
autorizzato
- . Regolazione intermedia
3. Conducente + peso massimo au-
torizzato
R e g o l a z i o n e i n i z i a l e s u l l a p o s i z i o n e 0 .
Nei veicoli dotati di lampadine allo
x e n o n :
q u a n d o i l v e i c o l o è f e r m o , il sistema
corregge automaticamente l'altezza
del fascio dei proiettori, qualunque
sia lo stato di carico del veicolo. Il
conducente usufruisce quindi di un'il-
luminazione ottimale ed è sicuro di
non infastidire gli altri automobilisti.
I n c a s o d i d i s f u n z i o n a -
mento , la spia di servizio
si accende sul quadro stru-
menti, accompagnata da
un segnale acustico e da
un messaggio sul display multifun-
zione. Il sistema mette i proiettori in
posizione bassa.
N o n t o c c a r e l e l a m p a d i n e a l l o x e n o n .
Rivolgersi ad un Punto Assistenza
PEUGEOT.
L u c i d i u r n e *
Per i veicoli equipaggiati con luci
diurne, le luci anabbaglianti si accen-
dono all'avviamento del veicolo.
Il posto di guida (quadro stru-
menti, display multifunzione,
frontale aria condiziona-
ta, ...) non si illumina, salvo
nel caso del passaggio alla modalità
accensione automatica o quando si
accendono le luci manualmente. La relativa spia si accende
sul quadro.
REGOLAZIONE MANUALE
DEI PROIETTORI
REGOLAZIONE AUTOMATICA
DEI PROIETTORI
Page 86 of 194
77
VISIBILITÀ
P o s i z i o n e p a r t i c o l a r e d e l
t e r g i c r i s t a l l o a n t e r i o r e
Entro un minuto dal disinserimento
del contatto, qualsiasi azione effet-
tuata sul comando del tergicristallo
posiziona le spazzole al centro del
parabrezza.
Questa azione consente di posizio-
nare le spazzole in caso di parcheg-
gio d'inverno, di pulirle o di sostituirle
(Vedi capitolo "Informazioni pratiche
- § Sostituzione di una spazzola del
tergicristallo").
Per rimettere le spazzole in posizio-
ne iniziale dopo l'intervento, inserire
il contatto e manovrare il comando.
L a v a c r i s t a l l o e l a v a p r o i e t t o r i
Tirare il comando del tergicristallo
verso di sé. Il lavacristalli e poi il ter-
gicristallo funzionano per una durata
limitata.
S e l e l u c i a n a b b a g l i a n t i o a b b a -
g l i a n t i s o n o a c c e s e , si attivano an-
che i lavaproiettori per due secondi.
F u n z i o n a m e n t o a u t o m a t i c o
In modo AUTO il tergicristallo funzio-
na automaticamente e a d a t t a l a s u a
v e l o c i t à i n f u n z i o n e d e l l e p r e c i p i -
tazioni .
T e r g i c r i s t a l l o a n t e r i o r e c o n
f u n z i o n a m e n t o a u t o m a t i c o
2 Funzionamento rapido
(precipitazioni forti)
1 Funzionamento normale
(pioggia moderata)
I
Funzionamento intermittente
0 Arresto
AUTO
Funzionamento automatico
o singola passata (premere
verso il basso).
Sulla posizione I ntermittente, la ca-
denza di funzionamento è proporzio-
nale alla velocità del veicolo.
In modo AUTO la cadenza di funzio-
namento è proporzionale all'intensità
delle precipitazioni. Il primo impulso
verso il basso sul comando attiva il
funzionamento automatico.
Gli impulsi successivi attivano la sin-
gola passata.

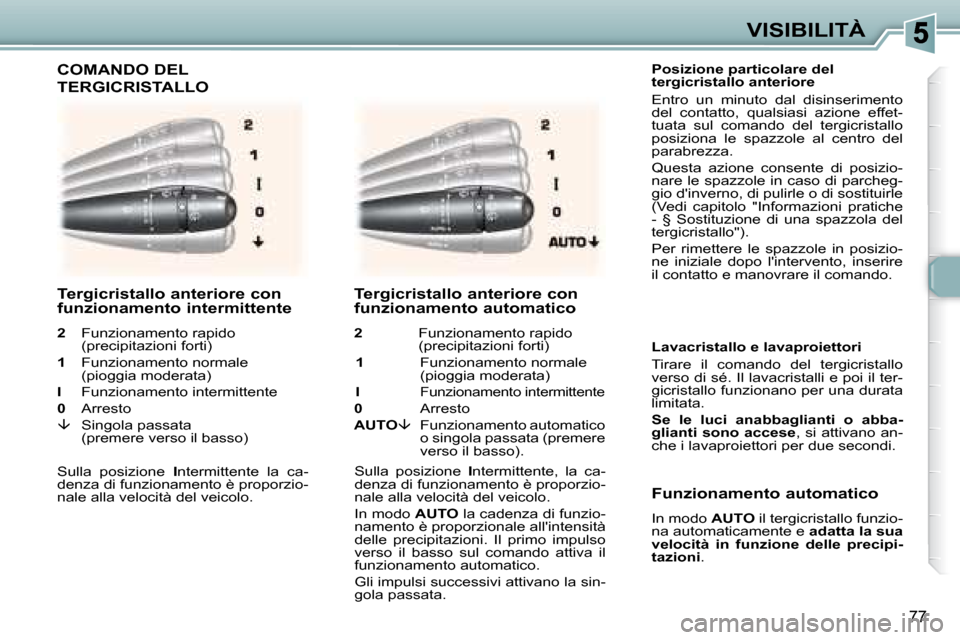

COMANDO DEL
TERGICRISTALLO
T e r g i c r i s t a l l o a n t e r i o r e c o n
f u n z i o n a m e n t o i n t e r m i t t e n t e
2 Funzionamento rapido
(precipitazioni forti)
1 Funzionamento normale
(pioggia moderata)
I Funzionamento intermittente
0 Arresto
Singola passata
(premere verso il basso)
Sulla posizione I ntermittente la ca-
denza di funzionamento è proporzio-
nale alla velocità del veicolo.
Page 87 of 194
78

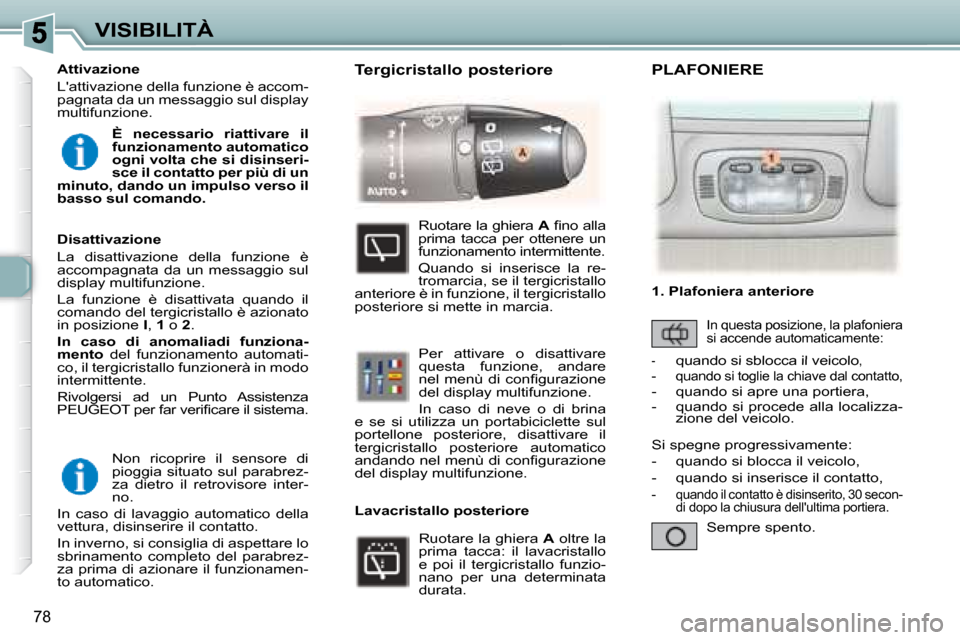

VISIBILITÀ Non ricoprire il sensore di
pioggia situato sul parabrez-
za dietro il retrovisore inter-
no.
In caso di lavaggio automatico della
vettura, disinserire il contatto.
In inverno, si consiglia di aspettare lo
sbrinamento completo del parabrez-
za prima di azionare il funzionamen-
to automatico.
Attivazione
L'attivazione della funzione è accom-
pagnata da un messaggio sul display
multifunzione.
Ruotare la ghiera A i n o a l l a
prima tacca per ottenere un
funzionamento intermittente.
Quando si inserisce la re-
tromarcia, se il tergicristallo
anteriore è in funzione, il tergicristallo
posteriore si mette in marcia.
Per attivare o disattivare
questa funzione, andare
n e l m e n ù d i c o n i g u r a z i o n e
del display multifunzione.
In caso di neve o di brina
e se si utilizza un portabiciclette sul
portellone posteriore, disattivare il
tergicristallo posteriore automatico
a n d a n d o n e l m e n ù d i c o n i g u r a z i o n e
del display multifunzione.
Ruotare la ghiera A oltre la
prima tacca: il lavacristallo
e poi il tergicristallo funzio-
nano per una determinata
durata.
Disattivazione
La disattivazione della funzione è
accompagnata da un messaggio sul
display multifunzione.
La funzione è disattivata quando il
comando del tergicristallo è azionato
in posizione
I , 1 o 2 .
I n c a s o d i a n o m a l i a
d i f u n z i o n a -
mento del funzionamento automati-
co, il tergicristallo funzionerà in modo
intermittente.
Rivolgersi ad un Punto Assistenza
P E U G E O T p e r f a r v e r i i c a r e i l s i s t e m a .
L a v a c r i s t a l l o p o s t e r i o r e 1. Plafoniera anteriore
In questa posizione, la plafoniera
si accende automaticamente:
- quando si sblocca il veicolo, - quando si toglie la chiave dal contatto, - quando si apre una portiera,
- quando si procede alla localizza-
zione del veicolo.
Sempre spento.
Si spegne progressivamente:
- quando si blocca il veicolo,
- quando si inserisce il contatto,
- quando il contatto è disinserito, 30 secon-
di dopo la chiusura dell'ultima portiera.
PLAFONIERE T e r g i c r i s t a l l o p o s t e r i o r e
È n e c e s s a r i o r i a t t i v a r e i l
f u n z i o n a m e n t o a u t o m a t i c o
o g n i v o l t a c h e s i d i s i n s e r i -
s c e i l c o n t a t t o p e r p i ù d i u n
m i n u t o , d a n d o u n i m p u l s o v e r s o i l
b a s s o s u l c o m a n d o .
Page 88 of 194
78
VISIBILITÀ Non ricoprire il sensore di
pioggia situato sul parabrez-
za dietro il retrovisore inter-
no.
In caso di lavaggio automatico della
vettura, disinserire il contatto.
In inverno, si consiglia di aspettare lo
sbrinamento completo del parabrez-
za prima di azionare il funzionamen-
to automatico.
Attivazione
L'attivazione della funzione è accom-
pagnata da un messaggio sul display
multifunzione.
Ruotare la ghiera A i n o a l l a
prima tacca per ottenere un
funzionamento intermittente.
Quando si inserisce la re-
tromarcia, se il tergicristallo
anteriore è in funzione, il tergicristallo
posteriore si mette in marcia.
Per attivare o disattivare
questa funzione, andare
n e l m e n ù d i c o n i g u r a z i o n e
del display multifunzione.
In caso di neve o di brina
e se si utilizza un portabiciclette sul
portellone posteriore, disattivare il
tergicristallo posteriore automatico
a n d a n d o n e l m e n ù d i c o n i g u r a z i o n e
del display multifunzione.
Ruotare la ghiera A oltre la
prima tacca: il lavacristallo
e poi il tergicristallo funzio-
nano per una determinata
durata.
Disattivazione
La disattivazione della funzione è
accompagnata da un messaggio sul
display multifunzione.
La funzione è disattivata quando il
comando del tergicristallo è azionato
in posizione
I , 1 o 2 .
I n c a s o d i a n o m a l i a
d i f u n z i o n a -
mento del funzionamento automati-
co, il tergicristallo funzionerà in modo
intermittente.
Rivolgersi ad un Punto Assistenza
P E U G E O T p e r f a r v e r i i c a r e i l s i s t e m a .
L a v a c r i s t a l l o p o s t e r i o r e 1. Plafoniera anteriore
In questa posizione, la plafoniera
si accende automaticamente:
- quando si sblocca il veicolo, - quando si toglie la chiave dal contatto, - quando si apre una portiera,
- quando si procede alla localizza-
zione del veicolo.
Sempre spento.
Si spegne progressivamente:
- quando si blocca il veicolo,
- quando si inserisce il contatto,
- quando il contatto è disinserito, 30 secon-
di dopo la chiusura dell'ultima portiera.
PLAFONIERE T e r g i c r i s t a l l o p o s t e r i o r e
È n e c e s s a r i o r i a t t i v a r e i l
f u n z i o n a m e n t o a u t o m a t i c o
o g n i v o l t a c h e s i d i s i n s e r i -
s c e i l c o n t a t t o p e r p i ù d i u n
m i n u t o , d a n d o u n i m p u l s o v e r s o i l
b a s s o s u l c o m a n d o .
Page 89 of 194
79
VISIBILITÀ

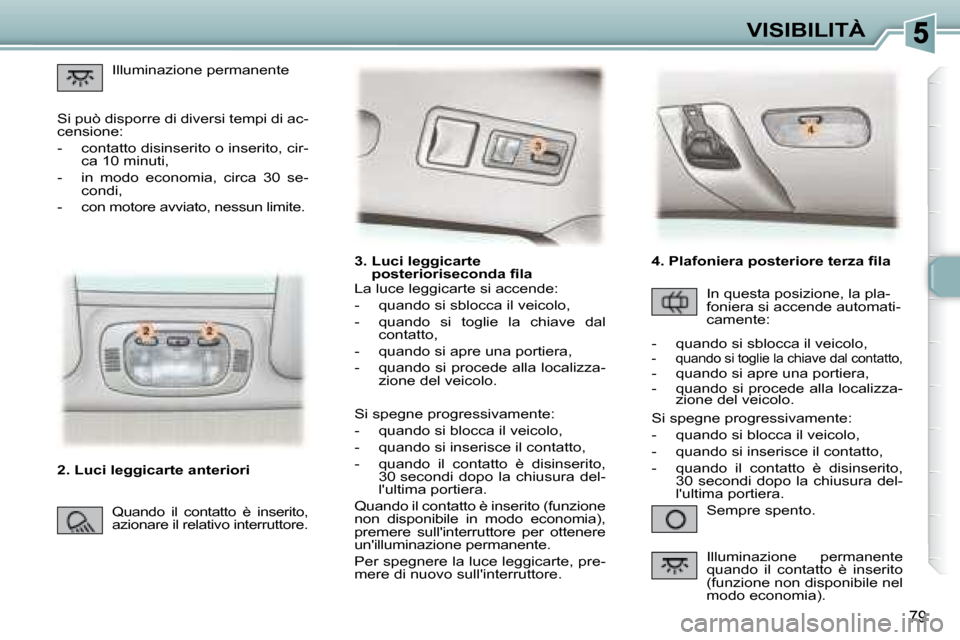

3 . L u c i l e g g i c a r t e p o s t e r i o r i s e c o n d a i l a
Sempre spento.
La luce leggicarte si accende:
- quando si sblocca il veicolo,
- quando si toglie la chiave dal
contatto,
- quando si apre una portiera,
- quando si procede alla localizza- zione del veicolo.
Si spegne progressivamente:
- quando si blocca il veicolo,
- quando si inserisce il contatto,
- quando il contatto è disinserito, 30 secondi dopo la chiusura del-
l'ultima portiera.
Quando il contatto è inserito (funzione
non disponibile in modo economia),
premere sull'interruttore per ottenere
un'illuminazione permanente.
Per spegnere la luce leggicarte, pre-
mere di nuovo sull'interruttore. In questa posizione, la pla-
foniera si accende automati-
camente:
4 . P l a f o n i e r a p o s t e r i o r e t e r z a i l a
Illuminazione permanente
quando il contatto è inserito
(funzione non disponibile nel
modo economia).
- quando si sblocca il veicolo,
- quando si toglie la chiave dal contatto, - quando si apre una portiera,
- quando si procede alla localizza-
zione del veicolo.
Illuminazione permanente
2 . L u c i l e g g i c a r t e a n t e r i o r i
Si può disporre di diversi tempi di ac-
censione:
- contatto disinserito o inserito, cir-
ca 10 minuti,
- in modo economia, circa 30 se- condi,
- con motore avviato, nessun limite.
Quando il contatto è inserito,
azionare il relativo interruttore. Si spegne progressivamente:
- quando si blocca il veicolo,
- quando si inserisce il contatto,
- quando il contatto è disinserito,
30 secondi dopo la chiusura del-
l'ultima portiera.
Page 90 of 194
80
SISTEMAZIONI

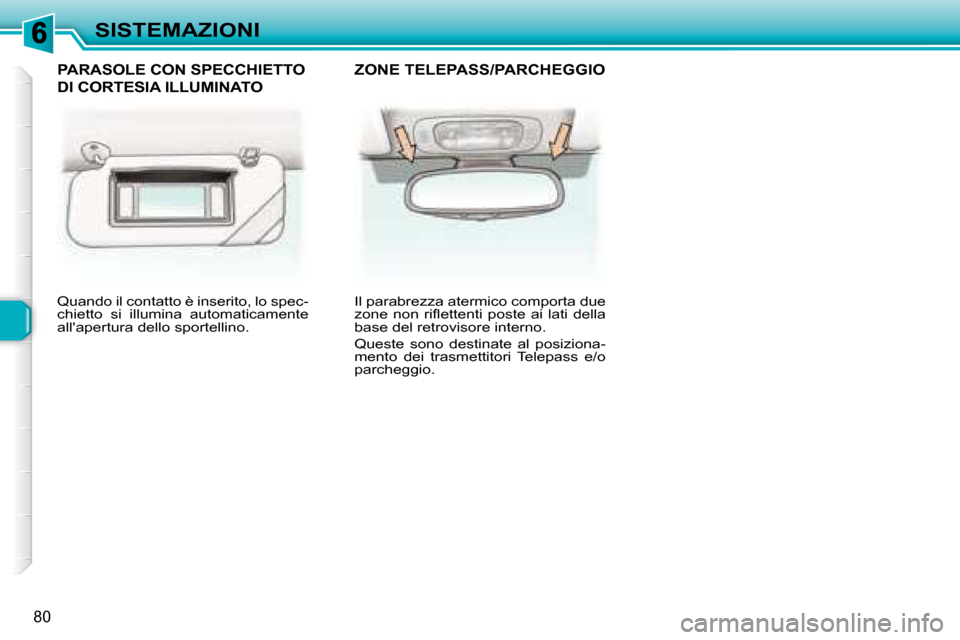

Quando il contatto è inserito, lo spec-
chietto si illumina automaticamente
all'apertura dello sportellino. Il parabrezza atermico comporta due
z o n e n o n r i fl e t t e n t i p o s t e a i l a t i d e l l a
base del retrovisore interno.
Queste sono destinate al posiziona-
mento dei trasmettitori Telepass e/o
parcheggio.
PARASOLE CON SPECCHIETTO
DI CORTESIA ILLUMINATO
ZONE TELEPASS/PARCHEGGIO
