Praktische informatie
308_nl_Chap07_info pratiques_ed02-2013
Geïntegreerde zijknipperlichten
Voor het vervangen van deze lampen dient u het PEUGEOT-netwerk of een gekwalificeerde werkplaats te raadplegen.
Voor het vervangen van de LED dient u het PEUGEOT-netwerk of een gekwalificeerde werkplaats te raadplegen.

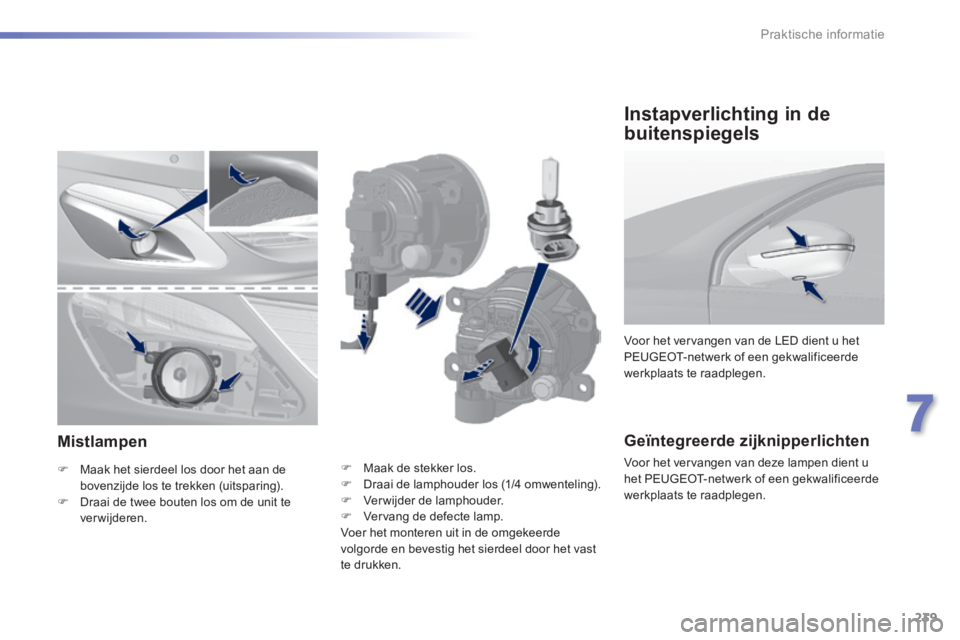

Mistlampen
 Maak het sierdeel los door het aan de bovenzijde los te trekken (uitsparing).  Draai de twee bouten los om de unit te verwijderen.
 Maak de stekker los.  Draai de lamphouder los (1/4 omwenteling).  Verwijder de lamphouder.  Vervang de defecte lamp. Voer het monteren uit in de omgekeerde
volgorde en bevestig het sierdeel door het vast te drukken.
Instapverlichting in de
buitenspiegels

240
Praktische informatie
308_nl_Chap07_info pratiques_ed02-2013

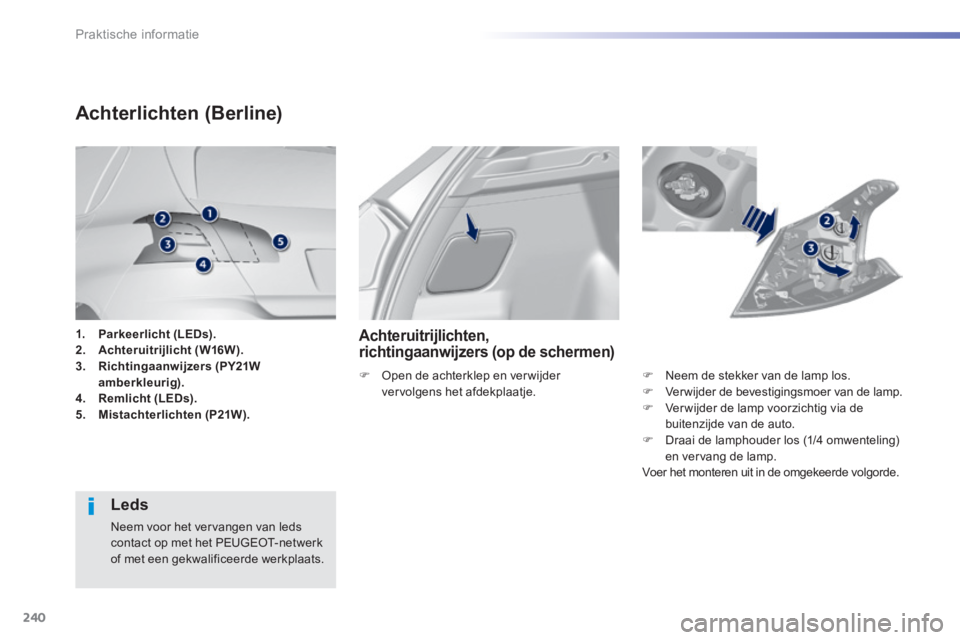

1. Parkeerlicht (LEDs).2. Achteruitrijlicht (W16W).3. Richtingaanwijzers (PY21W amberkleurig).4. Remlicht (LEDs).5. Mistachterlichten (P21W).
Achterlichten (Berline)
Leds
Neem voor het vervangen van leds
contact op met het PEUGEOT-netwerk of met een gekwalificeerde werkplaats.
Achteruitrijlichten, richtingaanwijzers (op de schermen)
 Neem de stekker van de lamp los.  Verwijder de bevestigingsmoer van de lamp.  Ver wijder de lamp voorzichtig via de buitenzijde van de auto.  Draai de lamphouder los (1/4 omwenteling) en vervang de lamp. Voer het monteren uit in de omgekeerde volgorde.
 Open de achterklep en verwijder vervolgens het afdekplaatje.

241
7
Praktische informatie
308_nl_Chap07_info pratiques_ed02-2013
 Maak de twee deksels links en rechts los.  Draai de bouten die zich daarachter bevinden los.  Maak de bekleding van de bagageruimte los om bij de stekker van de lamp te kunnen komen.  Neem de stekker van de lamp los.  Verwijder de bevestigingsmoer van de lamp.  Ver wijder de lamp voorzichtig via de buitenzijde van de auto.  Draai de lamphouder los (1/4 omwenteling) en vervang de lamp. Voer het monteren uit in de omgekeerde volgorde.

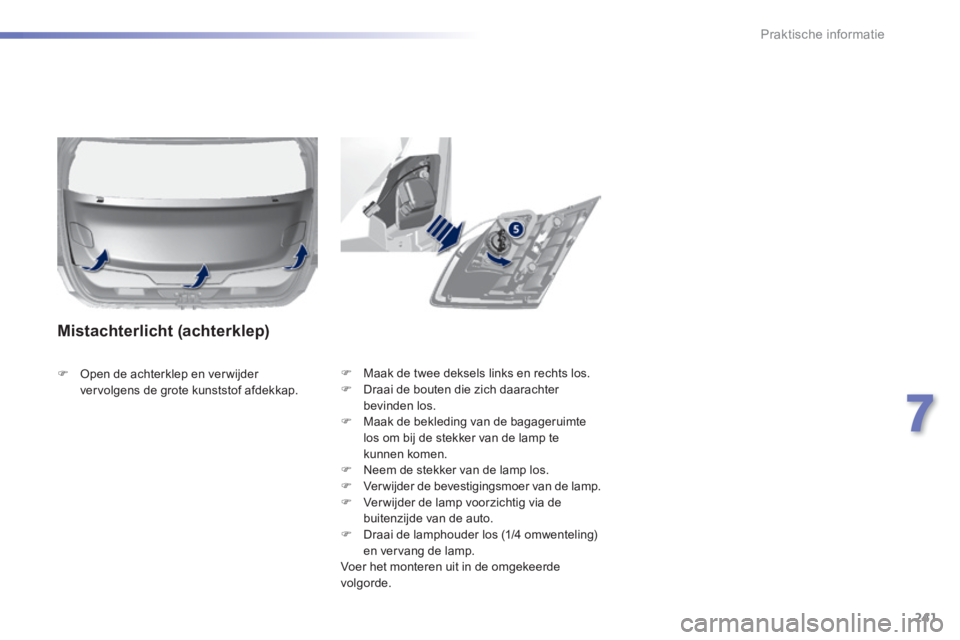

Mistachterlicht (achterklep)
 Open de achterklep en verwijder vervolgens de grote kunststof afdekkap.

242
Praktische informatie
308_nl_Chap07_info pratiques_ed02-2013

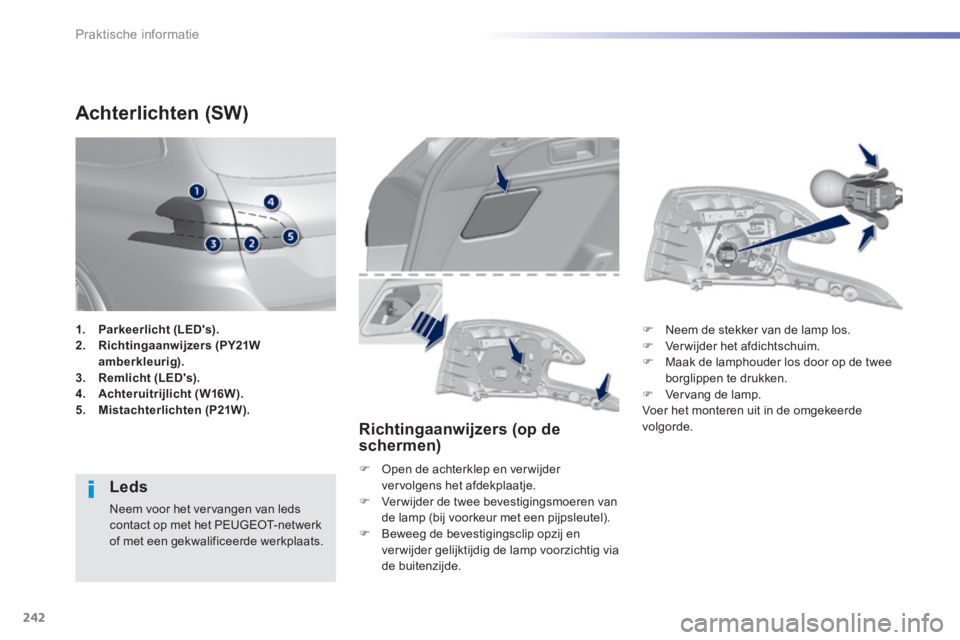

Achterlichten (SW)
Leds
Neem voor het vervangen van leds contact op met het PEUGEOT-netwerk of met een gekwalificeerde werkplaats.
Richtingaanwijzers (op de schermen)
 Open de achterklep en verwijder vervolgens het afdekplaatje.  Verwijder de twee bevestigingsmoeren van de lamp (bij voorkeur met een pijpsleutel).  Beweeg de bevestigingsclip opzij en verwijder gelijktijdig de lamp voorzichtig via de buitenzijde.
 Neem de stekker van de lamp los.  Verwijder het afdichtschuim.  Maak de lamphouder los door op de twee borglippen te drukken.  Vervang de lamp. Voer het monteren uit in de omgekeerde volgorde.
1. Parkeerlicht (LED's).2. Richtingaanwijzers (PY21W amberkleurig).3. Remlicht (LED's).4. Achteruitrijlicht (W16W).5. Mistachterlichten (P21W).

243
7
Praktische informatie
308_nl_Chap07_info pratiques_ed02-2013

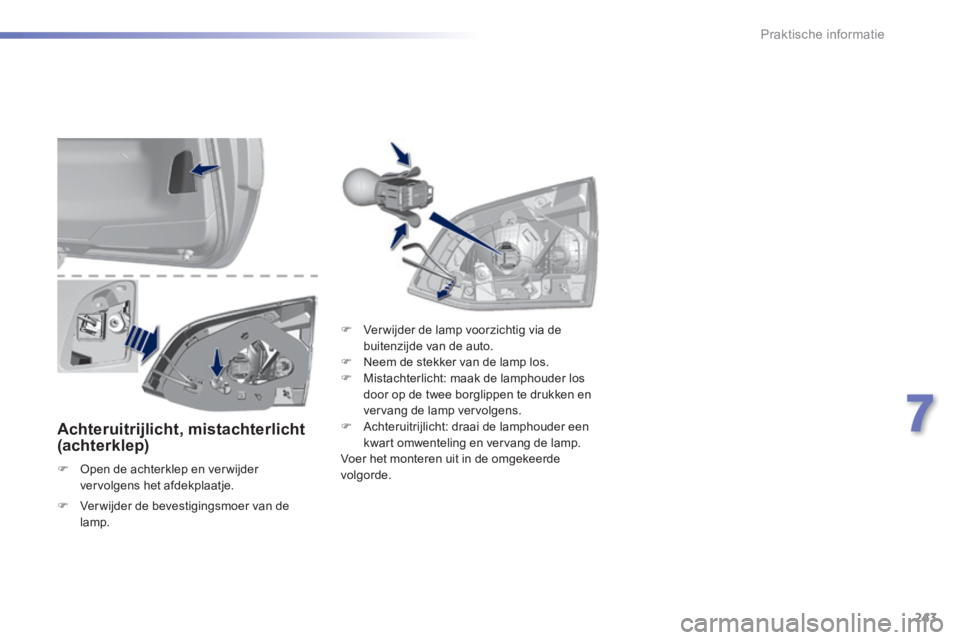

Achteruitrijlicht, mistachterlicht (achterklep)
 Open de achterklep en verwijder vervolgens het afdekplaatje.
 Ver wijder de lamp voorzichtig via de buitenzijde van de auto.  Neem de stekker van de lamp los.  Mistachterlicht: maak de lamphouder los door op de twee borglippen te drukken en vervang de lamp vervolgens.  Achteruitrijlicht: draai de lamphouder een kwart omwenteling en vervang de lamp. Voer het monteren uit in de omgekeerde volgorde.
 Ver wijder de bevestigingsmoer van de lamp.

244
Praktische informatie
308_nl_Chap07_info pratiques_ed02-2013
Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats om dit type verlichting te laten vervangen.

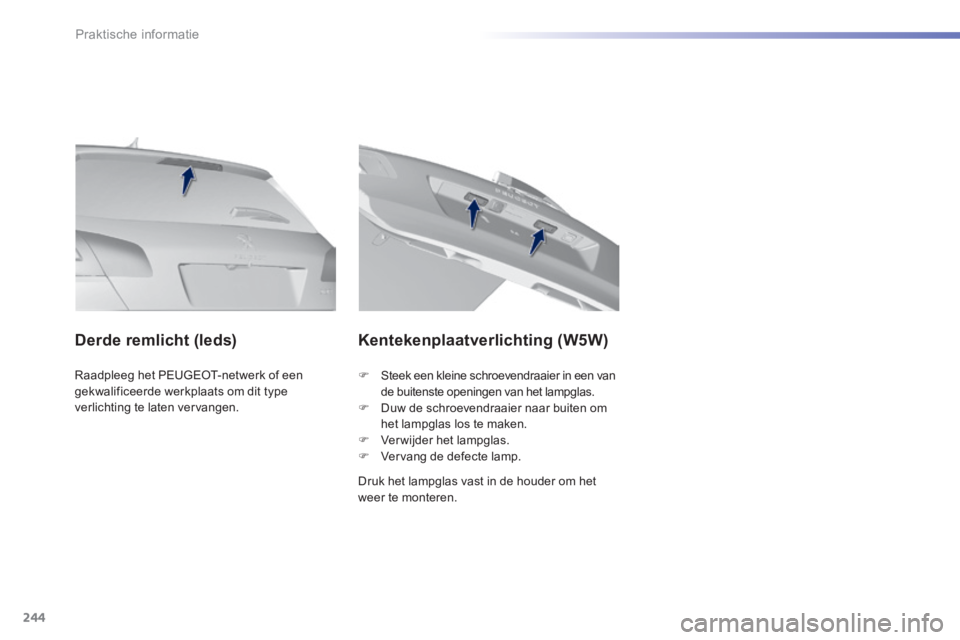

Derde remlicht (leds) Kentekenplaatverlichting (W5W)
Druk het lampglas vast in de houder om het weer te monteren.
 Steek een kleine schroevendraaier in een van de buitenste openingen van het lampglas.  Duw de schroevendraaier naar buiten om het lampglas los te maken.  Verwijder het lampglas.  Vervang de defecte lamp.

245
7
Praktische informatie
308_nl_Chap07_info pratiques_ed02-2013

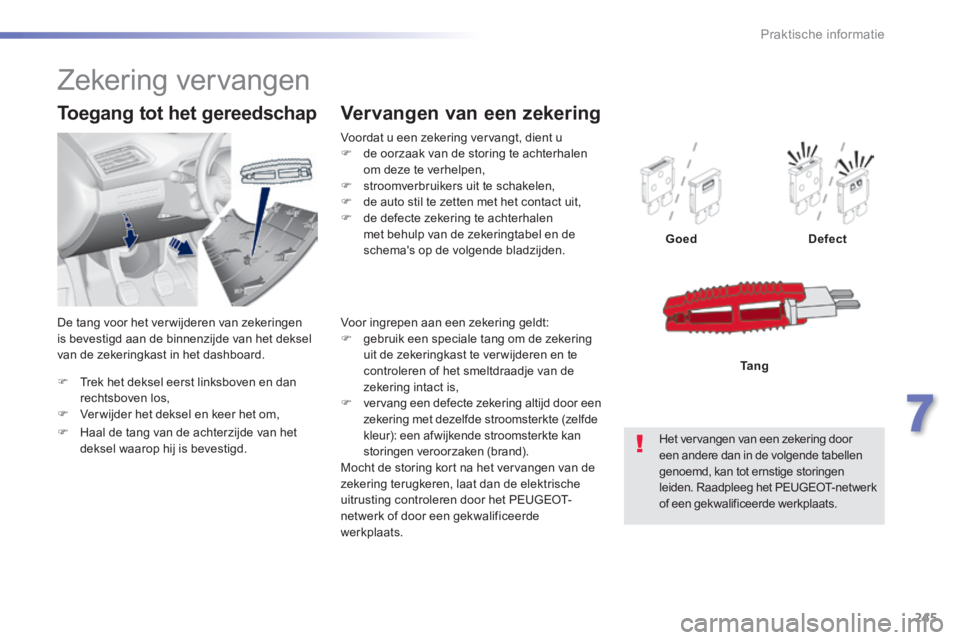

 Trek het deksel eerst linksboven en dan rechtsboven los,  Ver wijder het deksel en keer het om,
Toegang tot het gereedschap
Voordat u een zekering vervangt, dient u  de oorzaak van de storing te achterhalen om deze te verhelpen,  stroomverbruikers uit te schakelen,  de auto stil te zetten met het contact uit,  de defecte zekering te achterhalen met behulp van de zekeringtabel en de schema's op de volgende bladzijden.
Vervangen van een zekering
GoedDefect
Het vervangen van een zekering door een andere dan in de volgende tabellen genoemd, kan tot ernstige storingen leiden. Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats.
Tang

Zekering vervangen
Voor ingrepen aan een zekering geldt:  gebruik een speciale tang om de zekering uit de zekeringkast te ver wijderen en te controleren of het smeltdraadje van de zekering intact is,  vervang een defecte zekering altijd door een zekering met dezelfde stroomsterkte (zelfde kleur): een afwijkende stroomsterkte kan storingen veroorzaken (brand). Mocht de storing kort na het vervangen van de zekering terugkeren, laat dan de elektrische uitrusting controleren door het PEUGEOT-netwerk of door een gekwalificeerde werkplaats.
 Haal de tang van de achterzijde van het deksel waarop hij is bevestigd.
De tang voor het verwijderen van zekeringen is bevestigd aan de binnenzijde van het deksel van de zekeringkast in het dashboard.

246
Praktische informatie
308_nl_Chap07_info pratiques_ed02-2013

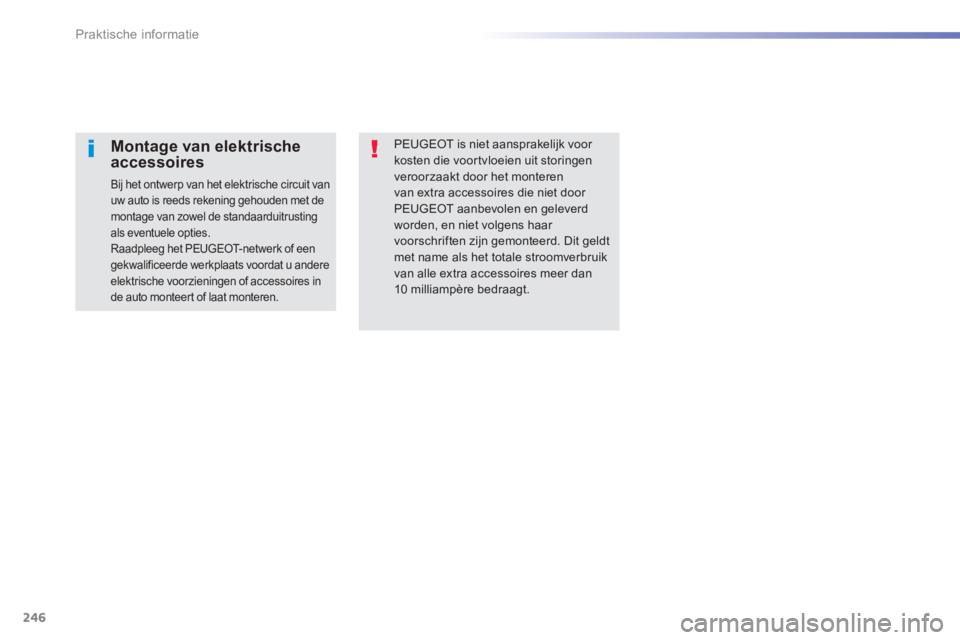

PEUGEOT is niet aansprakelijk voor kosten die voortvloeien uit storingen veroorzaakt door het monteren van extra accessoires die niet door PEUGEOT aanbevolen en geleverd worden, en niet volgens haar voorschriften zijn gemonteerd. Dit geldt met name als het totale stroomverbruik van alle extra accessoires meer dan 10 milliampère bedraagt.
Montage van elektrische accessoires
Bij het ontwerp van het elektrische circuit van uw auto is reeds rekening gehouden met de montage van zowel de standaarduitrusting als eventuele opties. Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats voordat u andere elektrische voorzieningen of accessoires in de auto monteert of laat monteren.

247
7
Praktische informatie
308_nl_Chap07_info pratiques_ed02-2013
Zekeringen dashboard
De zekeringkast bevindt zich aan de onderzijde van het dashboard (linkerzijde).
Zekering n r.Ampère (A)Functies
F1515 12V-aansluiting.
F1615 A a n s t e ke r.
F2715 Autoradio.
F1820 Autoradio (+ accu).
Toegang tot de zekeringen
 Maak het deksel los door het aan de
bovenzijde eerst links en vervolgens rechts los te trekken.
Versie 1 (FULL)

248
Praktische informatie
308_nl_Chap07_info pratiques_ed02-2013
Versie 2 (ECO)
Zekering n r.Ampère (A)Functies
F6 A of B15 Autoradio.
F1310 A a n s t e ke r.
F1410 12V-aansluiting.
F28 A of B15 Autoradio (+ accu).
