Additief AdBlue® en SCR-systeem
voor BlueHDi-dieselmotoren
Om het milieu zo min mogelijk te belasten en
om aan de nieuwe Euro 6 -norm te voldoen,
heeft PEUGEOT ervoor gekozen zijn auto's
met dieselmotor te voorzien van een systeem
waarbij het roetfilter (FAP) wordt gecombineerd
met een SCR-systeem (Selective Catalytic
Reduction) voor de behandeling van de
uitlaatgassen zonder dat de prestaties
veranderen of het brandstofverbruik toeneemt.
SCR-systeem
Met behulp van het additief AdBlue®, dat
ureum bevat, zet een katalysator tot 85%
van de stikstofoxides (NOx) om in stikstof en
water, stoffen die onschadelijk zijn voor de
gezondheid en het milieu. Het additief AdBlue
® bevindt zich in een
specifiek reservoir onder de bagageruimte,
aan de achterzijde van de auto. Het reservoir
heeft een inhoud van 17
liter, goed voor een
actieradius van ongeveer 20.000
km voordat
een waarschuwingssysteem u meldt dat u
met de resterende hoeveelheid additief nog
maximaal 2400

km kunt rijden.
Om ervoor te zorgen dat het SCR-systeem
goed blijft werken, wordt bij elke periodieke
onderhoudscontrole aan uw auto in het
PEUGEOT-netwerk of bij een gekwalificeerde
werkplaats het reservoir van het additief
AdBlue
® bijgevuld.
Als u ver wacht tussen twee periodieke
onderhoudscontroles meer dan 20.000
km te
rijden, raden wij u aan het reservoir tussentijds
te laten bijvullen door het PEUGEOT-netwerk
of een gekwalificeerde werkplaats. Als het AdBlue
®-reservoir leeg is, zorgt
een wettelijk verplicht systeem ervoor
dat de motor niet opnieuw kan worden
gestart.
Als het SCR-systeem niet goed werkt,
stoot uw auto te veel schadelijke stoffen
uit, waardoor hij niet meer aan de Euro
6-emissienorm voldoet.
Neem bij een storing in het SCR-
systeem zo snel mogelijk contact op
met het PEUGEOT-netwerk of een
gekwalificeerde werkplaats: na 1100
km
wordt een systeem geactiveerd dat
het opnieuw starten van de motor
blokkeert.
8
Onderhoud

280
308_nl_Chap08_verifications_ed01-2015
Actieradiusindicatoren
Zodra het contact wordt aangezet en als de
reservevoorraad van het AdBlue®-reservoir
is aangesproken of een storing in het SCR-
systeem is gesignaleerd, verschijnt een
indicator die aangeeft hoeveel kilometer u
nog ongeveer kunt rijden voordat het opnieuw
starten van de motor automatisch wordt
geblokkeerd.
Als gelijktijdig een storing wordt gesignaleerd
en het AdBlue
®-niveau laag is, wordt de laagste
actieradius weergegeven.
Als de motor mogelijk niet opnieuw kan worden gestart door een te laag AdBlue®-niveau
Het wettelijk verplichte
startblokkeringssysteem wordt
automatisch geactiveerd zodra het
AdBlue
®-reservoir leeg is. Actieradius groter dan 2400 km
Druk op deze knop om de actieradius tijdelijk
weer te geven. F

Sel
ecteer vervolgens
"Diagnose".
Bij een actieradius van meer dan 5000
km is de
waarde minder nauwkeurig. Als het contact wordt aangezet, wordt er niet
automatisch een melding over de actieradius
weergegeven op het instrumentenpaneel.
De actieradius wordt tijdelijk weergegeven. Afhankelijk van de uitrusting van uw auto kunt u
deze informatie weergeven op het touchscreen.
F

S
electeer het menu
"Rijhulpsysteem".
Onderhoud

281
308_nl_Chap08_verifications_ed01-2015

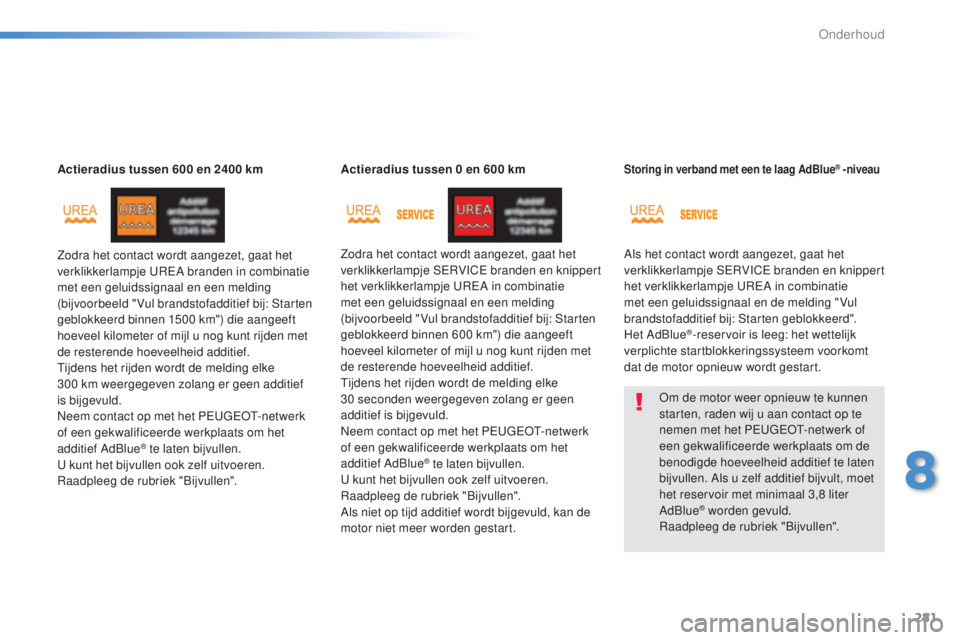

Actieradius tussen 600 en 2400 km
Zodra het contact wordt aangezet, gaat het
verklikkerlampje UREA branden in combinatie
met een geluidssignaal en een melding
(bijvoorbeeld "Vul brandstofadditief bij: Starten
geblokkeerd binnen 1500
km") die aangeeft
hoeveel kilometer of mijl u nog kunt rijden met
de resterende hoeveelheid additief.
Tijdens het rijden wordt de melding elke
300
km weergegeven zolang er geen additief
is bijgevuld.
Neem contact op met het PEUGEOT-netwerk
of een gekwalificeerde werkplaats om het
additief AdBlue
® te laten bijvullen.
U kunt het bijvullen ook zelf uitvoeren.
Raadpleeg de rubriek "Bijvullen". Actieradius tussen 0


en 600

km
Zodra het contact wordt aangezet, gaat het
verklikkerlampje SERVICE branden en knippert
het verklikkerlampje UREA in combinatie
met een geluidssignaal en een melding
(bijvoorbeeld "Vul brandstofadditief bij: Starten
geblokkeerd binnen 600 km") die aangeeft
hoeveel kilometer of mijl u nog kunt rijden met
de resterende hoeveelheid additief.
Tijdens het rijden wordt de melding elke
30

seconden weergegeven zolang er geen
additief is bijgevuld.
Neem contact op met het PEUGEOT-netwerk
of een gekwalificeerde werkplaats om het
additief AdBlue® te laten bijvullen.
U kunt het bijvullen ook zelf uitvoeren.
Raadpleeg de rubriek "Bijvullen".
Als niet op tijd additief wordt bijgevuld, kan de
motor niet meer worden gestart.
Storing in verband met een te laag AdBlue® -niveau
Als het contact wordt aangezet, gaat het
verklikkerlampje SERVICE branden en knippert
het verklikkerlampje UREA in combinatie
met een geluidssignaal en de melding " Vul
brandstofadditief bij: Starten geblokkeerd".
Het AdBlue
®-reservoir is leeg: het wettelijk
verplichte startblokkeringssysteem voorkomt
dat de motor opnieuw wordt gestart.
Om de motor weer opnieuw te kunnen
starten, raden wij u aan contact op te
nemen met het PEUGEOT-netwerk of
een gekwalificeerde werkplaats om de
benodigde hoeveelheid additief te laten
bijvullen. Als u zelf additief bijvult, moet
het reservoir met minimaal 3,8
liter
AdBlue
® worden gevuld.
Raadpleeg de rubriek "Bijvullen".
8
Onderhoud

282
308_nl_Chap08_verifications_ed01-2015
Als een storing in het SCR-systeem wordt gesignaleerd
Er wordt automatisch een
startblokkeringssysteem geactiveerd
als meer dan 1100 km is gereden
nadat de storing in het SCR-systeem
is gesignaleerd. Laat het systeem
zo snel mogelijk controleren door
het PEUGEOT-netwerk of door een
gekwalificeerde werkplaats.
In het geval van een tijdelijke storing
verdwijnt de waarschuwing tijdens
de volgende rit na controle van de
zelfdiagnose van het SCR-systeem.
Als een storing wordt gesignaleerd
De verklikkerlampjes UREA, SERVICE en
zelfdiagnose motor gaan branden in combinatie
met een geluidssignaal en de melding
"Storing emissieregeling" om een storing in de
emissieregeling te signaleren.
De waarschuwing wordt tijdens het rijden
gegeven als de storing voor de eerste keer
wordt gesignaleerd en vervolgens steeds bij
het aanzetten van het contact zolang de storing
niet is verholpen.
Tijdens de geautoriseerde rijfase (tussen
1100
km en 0 km)
Als een storing in het SCR-systeem is
bevestigd (nadat 50
km is gereden ter wijl
de melding van de storing permanent wordt
weergegeven), gaan de verklikkerlampjes
SERVICE en zelfdiagnose motor branden
en knippert het verklikkerlampje UREA in
combinatie met een geluidssignaal en een
melding (bijvoorbeeld "Storing emissieregeling:
Starten geblokkeerd binnen 300
km") die
aangeeft hoeveel kilometer of mijl u nog met de
resterende hoeveelheid additief kunt rijden.
Tijdens het rijden wordt de melding elke
30
seconden weergegeven zolang de storing in
het SCR-systeem niet is verholpen.
De waarschuwing wordt opnieuw weergegeven
zodra het contact wordt aangezet.
Neem zo snel mogelijk contact op met het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Als u dit niet doet, kan de motor niet meer
worden gestart.
Onderhoud

283
308_nl_Chap08_verifications_ed01-2015

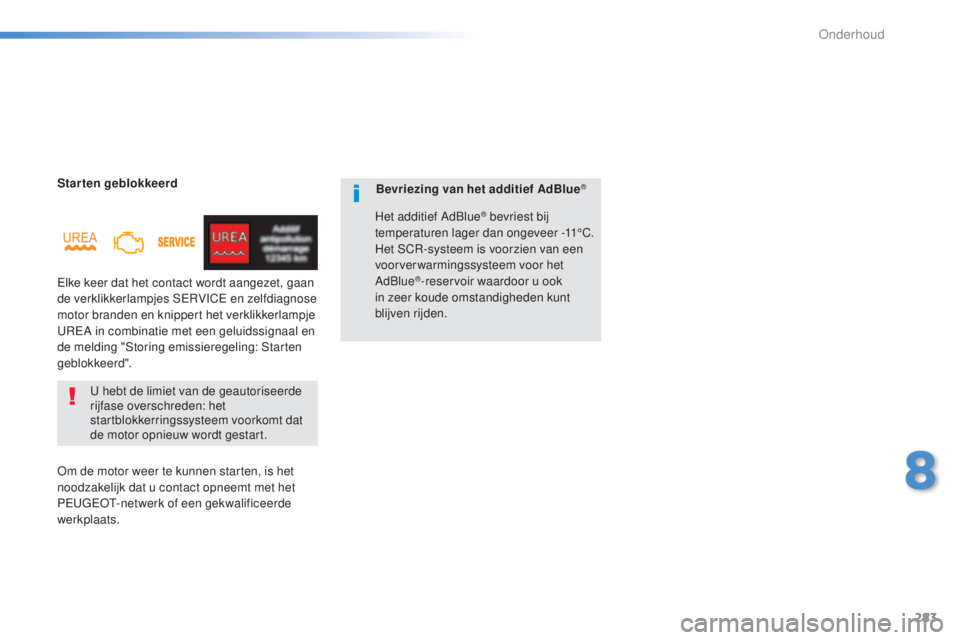

Starten geblokkeerd
Elke keer dat het contact wordt aangezet, gaan
de verklikkerlampjes SERVICE en zelfdiagnose
motor branden en knippert het verklikkerlampje
UREA in combinatie met een geluidssignaal en
de melding "Storing emissieregeling: Starten
geblokkeerd".U hebt de limiet van de geautoriseerde
rijfase overschreden: het
startblokkerringssysteem voorkomt dat
de motor opnieuw wordt gestart.
Om de motor weer te kunnen starten, is het
noodzakelijk dat u contact opneemt met het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats. Bevriezing van het additief AdBlue®
Het additief AdBlue® bevriest bij
temperaturen lager dan ongeveer -11°C.
Het SCR-systeem is voorzien van een
voorverwarmingssysteem voor het
AdBlue
®-reservoir waardoor u ook
in zeer koude omstandigheden kunt
blijven rijden.
8
Onderhoud

284
308_nl_Chap08_verifications_ed01-2015
Bijvullen van het additief AdBlue®
Het AdBlue®-reservoir moet bij elke periodieke
onderhoudscontrole worden gevuld door het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Vanwege de inhoud van het reservoir kan
het echter noodzakelijk zijn om het reservoir
tussentijds bij te vullen, zeker als u hier door
een waarschuwing (verklikkerlampjes en
melding) op wordt geattendeerd.
Dit kunt u laten uitvoeren door het PEUGEOT-
netwerk of door een gekwalificeerde
werkplaats.
Als u zelf het reservoir wilt bijvullen, lees dan
eerst aandachtig de volgende waarschuwingen.Gebruiksvoorschriften
Bewaar AdBlue® buiten het bereik van
kinderen, in de originele flacon.
Als het AdBlue
® niet in de originele
flacon wordt bewaard, verliest het zijn
zuiverheid. Gebruik uitsluitend additief AdBlue
® dat aan de
norm ISO 22241

voldoet.
Verdun het additief nooit met water.
Giet nooit additief in de brandstoftank.
De verpakking in flacons met een
antidruppelsysteem vergemakkelijkt het
bijvullen. De flacons met een inhoud van
1,89

liter (1/2

gallon) zijn verkrijgbaar bij het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Vul nooit AdBlue
® bij vanuit een
vulsysteem dat is bedoeld voor
vrachtwagens.
Het additief AdBlue
® is een oplossing op
ureumbasis. Deze vloeistof is onontvlambaar,
kleurloos en geurloos (indien koel bewaard).
Als het additief in contact komt met de huid,
moet u de huid wassen met kraanwater en met
zeep. Als additief in de ogen komt, spoel de
ogen dan onmiddellijk en grondig gedurende
ten minste 15

minuten met kraanwater of met
een oogspoelmiddel. Raadpleeg een arts bij
een branderig gevoel of blijvende irritatie.
Als additief AdBlue wordt ingeslikt, spoel
de mond dan met schoon water en drink
vervolgens een ruime hoeveelheid water.
Onder bepaalde omstandigheden (bijvoorbeeld
bij een hoge omgevingstemperatuur) kan het
risico van het vrijkomen van ammoniakdampen
niet worden uitgesloten: adem deze niet in.
Deze ammoniakdampen werken irriterend op
de slijmvliezen (ogen, neus en keel).
Onderhoud

285
308_nl_Chap08_verifications_ed01-2015

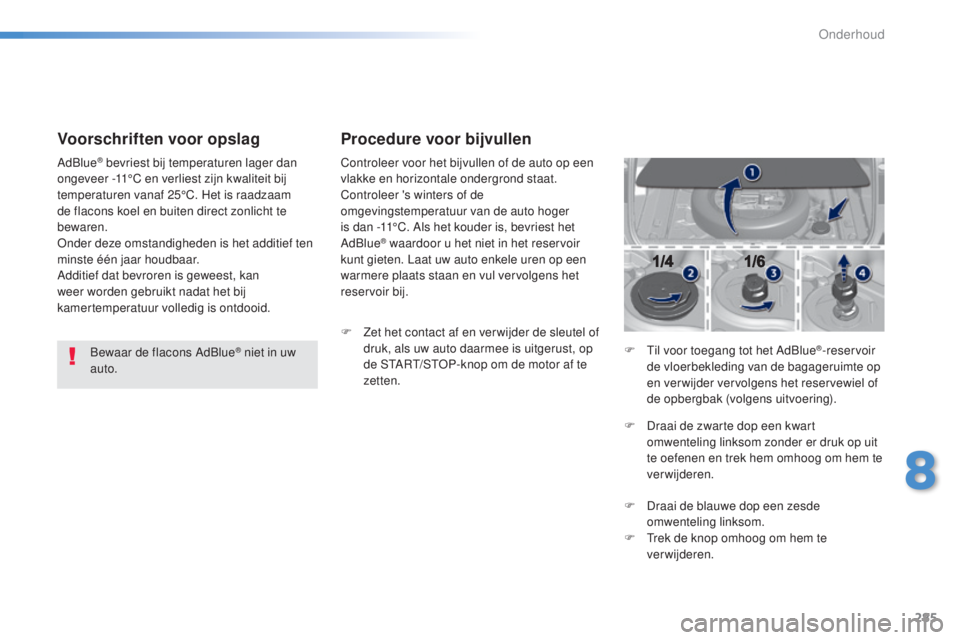

Voorschriften voor opslag
Bewaar de flacons AdBlue® niet in uw
auto.
AdBlue
® bevriest bij temperaturen lager dan
ongeveer -11°C en verliest zijn kwaliteit bij
temperaturen vanaf 25°C. Het is raadzaam
de flacons koel en buiten direct zonlicht te
bewaren.
Onder deze omstandigheden is het additief ten
minste één jaar houdbaar.
Additief dat bevroren is geweest, kan
weer worden gebruikt nadat het bij
kamertemperatuur volledig is ontdooid.
Procedure voor bijvullen
Controleer voor het bijvullen of de auto op een
vlakke en horizontale ondergrond staat.
Controleer 's winters of de
omgevingstemperatuur van de auto hoger
is dan -11°C. Als het kouder is, bevriest het
AdBlue
® waardoor u het niet in het reservoir
kunt gieten. Laat uw auto enkele uren op een
warmere plaats staan en vul vervolgens het
reservoir bij.
F

Z

et het contact af en ver wijder de sleutel of
druk, als uw auto daarmee is uitgerust, op
de START/STOP-knop om de motor af te
zetten. F

T
il voor toegang tot het AdBlue
®-reservoir
de vloerbekleding van de bagageruimte op
en verwijder vervolgens het reservewiel of
de opbergbak (volgens uitvoering).
F

D

raai de zwarte dop een kwart
omwenteling linksom zonder er druk op uit
te oefenen en trek hem omhoog om hem te
verwijderen.
F

D

raai de blauwe dop een zesde
omwenteling linksom.
F

T

rek de knop omhoog om hem te
verwijderen.
8
Onderhoud

286
308_nl_Chap08_verifications_ed01-2015
Voer de lege AdBlue®-flacons niet als
huisvuil af, maar deponeer ze in de
daartoe bestemde containers of breng
de flacons naar uw verkooppunt..
Belangrijk:
als het AdBlue
®-
reservoir van uw auto helemaal leeg
is - dit wordt aangegeven door de
waarschuwingsmeldingen en u kunt in
dat geval de motor niet meer starten -
moet u het reservoir vullen met
minimaal 3,8

liter additief (twee flacons
van 1,89

liter). F

V
eeg nadat u de flacon leeg hebt gegoten
met behulp van een vochtige doek
eventuele vloeistofsporen van de rand van
de vulopening van het reservoir.
Spoel gemorst additief onmiddellijk weg
met koud water of veeg het weg met
een vochtige doek.
Als het additief is gekristalliseerd,
ver wijder het dan met een spons en
warm water.
F
B
reng de blauwe dop aan op de vulopening
van het reservoir en draai de dop een
zesde omwenteling rechtsom tot hij stuit.
F B reng de zwarte dop aan en draai hem
een kwart omwenteling rechtsom zonder
er druk op uit te oefenen. Zorg ervoor dat
het merkteken op de dop in lijn staat met
merkteken op de steun.
F

L
eg het reservewiel en/of de opbergbak
(volgens uitvoering) terug op de bodem van
de bagageruimte.
F

P
laats de vloerbekleding van de
bagageruimte terug en sluit de achterklep. Belangrijk: als u additief hebt
bijgevuld nadat het reser voir leeg
is geraakt
, aangegeven door de
melding " Vul brandstof- additief bij:
Starten geblokkeerd", dient u ongeveer
5 minuten te wachten voordat u het
contact weer aanzet, zonder het
bestuurderspor tier te openen, de
auto te ontgrendelen, de sleutel
in het contactslot te steken of de
sleutel van het "Keyless entr y and
start"-systeem in het interieur te
leggen .
Zet vervolgens het contact aan en start
na 10 seconden wachten de motor.
F

P

ak een flacon AdBlue
®. Controleer de
houdbaarheidsdatum en lees vervolgens
aandachtig de gebruiksaanwijzing op het
etiket voordat u de inhoud van de flacon in
het AdBlue
®-reservoir van uw auto giet.
Onderhoud

287
308_nl_Chap08_verifications_ed01-2015
Uitvoering met subwoofer
- Haal voorzichtig de bedrading los uit de houder zodat u over een zekere lengte aan
bedrading beschikt.
-

V
er wijder de gele bout waarmee de
subwoofer op zijn plaats wordt gehouden. F
V er wijder de opbergbak of til hem op.
F
P laats de subwoofer tegen de zijwand van
de bagageruimte.
Draai voordat u de subwoofer weer monteert
de gele bout enkele omwentelingen los.
8
Onderhoud

288
308_nl_Chap08_verifications_ed01-2015

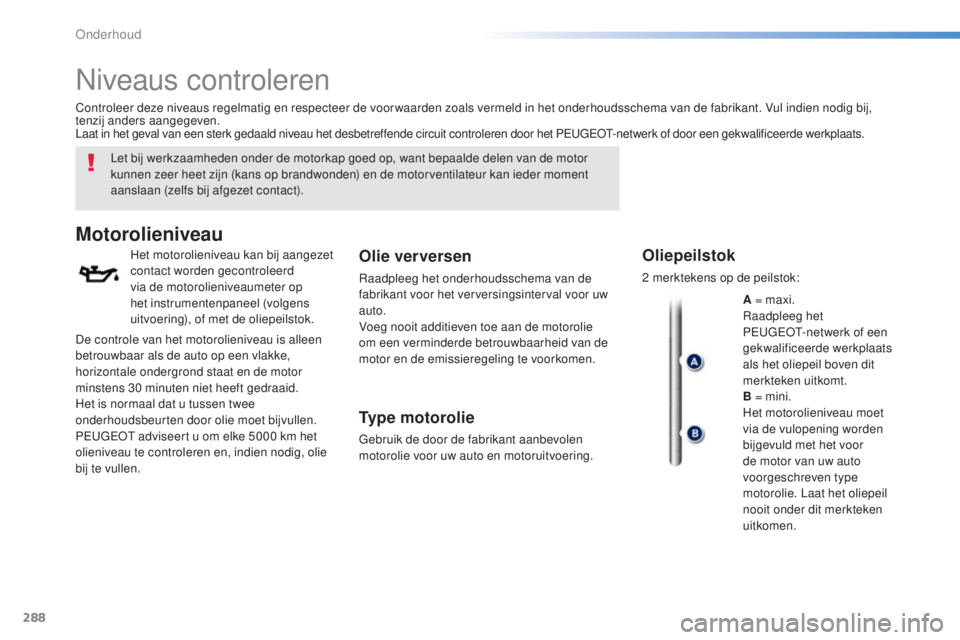

Niveaus controleren
Let bij werkzaamheden onder de motorkap goed op, want bepaalde delen van de motor
kunnen zeer heet zijn (kans op brandwonden) en de motorventilateur kan ieder moment
aanslaan (zelfs bij afgezet contact).
Motorolieniveau
Het motorolieniveau kan bij aangezet
contact worden gecontroleerd
via de motorolieniveaumeter op
het instrumentenpaneel (volgens
uitvoering), of met de oliepeilstok.Olie ver versen
Raadpleeg het onderhoudsschema van de
fabrikant voor het verversingsinterval voor uw
auto.
Voeg nooit additieven toe aan de motorolie
om een verminderde betrouwbaarheid van de
motor en de emissieregeling te voorkomen.
Type motorolie
Gebruik de door de fabrikant aanbevolen
motorolie voor uw auto en motoruitvoering.
Controleer deze niveaus regelmatig en respecteer de voor waarden zoals vermeld in het onderhoudsschema van de fabrikant. Vul indien nodig bij,
tenzij anders aangegeven.
Laat in het geval van een sterk gedaald niveau het desbetreffende circuit controleren door het PEUGEOT-netwerk of door een gekwalificeerde werkplaats.
Oliepeilstok
2 merktekens op de peilstok:
A = maxi.
Raadpleeg het
PEUGEOT-netwerk of een
gekwalificeerde werkplaats
als het oliepeil boven dit
merkteken uitkomt.
B = mini.
Het motorolieniveau moet
via de vulopening worden
bijgevuld met het voor
de motor van uw auto
voorgeschreven type
motorolie. Laat het oliepeil
nooit onder dit merkteken
uitkomen.
De controle van het motorolieniveau is alleen
betrouwbaar als de auto op een vlakke,
horizontale ondergrond staat en de motor
minstens 30

minuten niet heeft gedraaid.
Het is normaal dat u tussen twee
onderhoudsbeurten door olie moet bijvullen.
PEUGEOT adviseert u om elke 5000

km het
olieniveau te controleren en, indien nodig, olie
bij te vullen.
Onderhoud
