F Desprindeti din fixare cele doua trape de acces, stanga si dreapta.
F

D
esurubati suruburile situate in fiecare
deschidere.
F

D
esprindeti din fixare garnitura
portbagajului, pentru a avea acces la
conectorul luminilor.
F

D
ebranşaţi conectorul blocului optic.
F

Î
ndepărtaţi piuliţa de fixare a blocului optic.
F

S
coateţi cu grijă blocul optic prin exterior.
F

D
esurubati suportul becului (un sfert de
tură) şi înlocuiţi becul.
Pentru remontare, efectuaţi aceste operaţii în
ordine inversa.

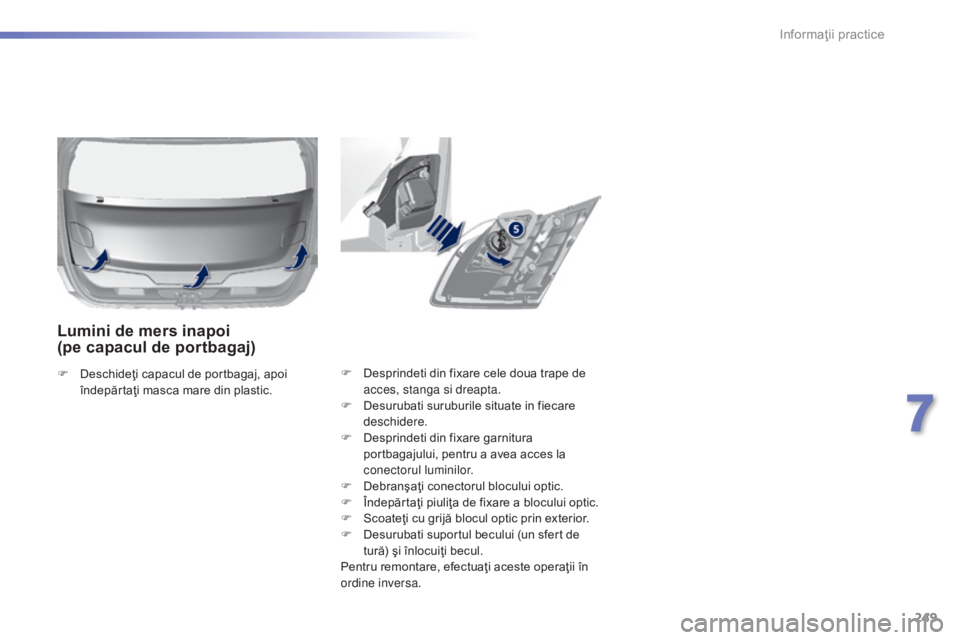

Lumini de mers inapoi
(pe capacul de portbagaj)
F Deschideţi capacul de portbagaj, apoi îndepărtaţi masca mare din plastic.
7
Informaţii practice

250
308_ro_Chap07_info-pratiques_ed01-2015

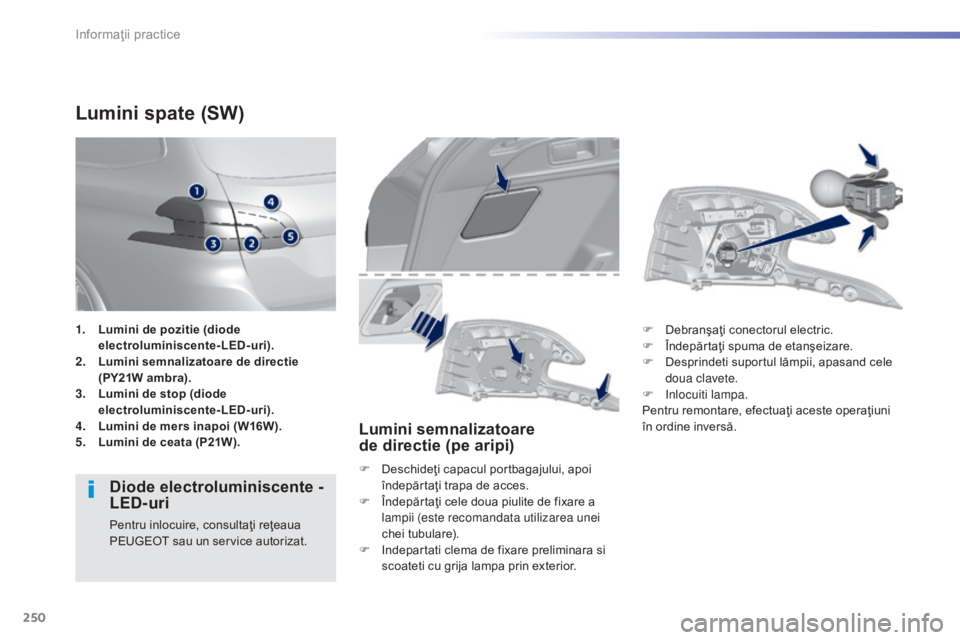

Lumini spate (SW)
Diode electroluminiscente -
L ED-uri
Pentru inlocuire, consultaţi reţeaua
PEUGEOT sau un service autorizat.
Lumini semnalizatoare
de directie (pe aripi)
F Deschideţi capacul portbagajului, apoi
îndepărtaţi trapa de acces.
F

Î
ndepărtaţi cele doua piulite de fixare a
lampii (este recomandata utilizarea unei
chei tubulare).
F

I
ndepartati clema de fixare preliminara si
scoateti cu grija lampa prin exterior. F

D
ebranşaţi conectorul electric.
F
Î
ndepărtaţi spuma de etanşeizare.
F
D
esprindeti suportul lămpii, apasand cele
doua clavete.
F
I
nlocuiti lampa.
Pentru remontare, efectuaţi aceste operaţiuni
în ordine inversă.
1.
L

umini de pozitie (diode
electroluminiscente-LED-uri).
2.
L

umini semnalizatoare de directie
(PY21W ambra).
3.
L

umini de stop (diode
electroluminiscente-LED-uri).
4.
L

umini de mers inapoi (W16W).
5.
L

umini de ceata (P21W).
Informaţii practice

251
308_ro_Chap07_info-pratiques_ed01-2015

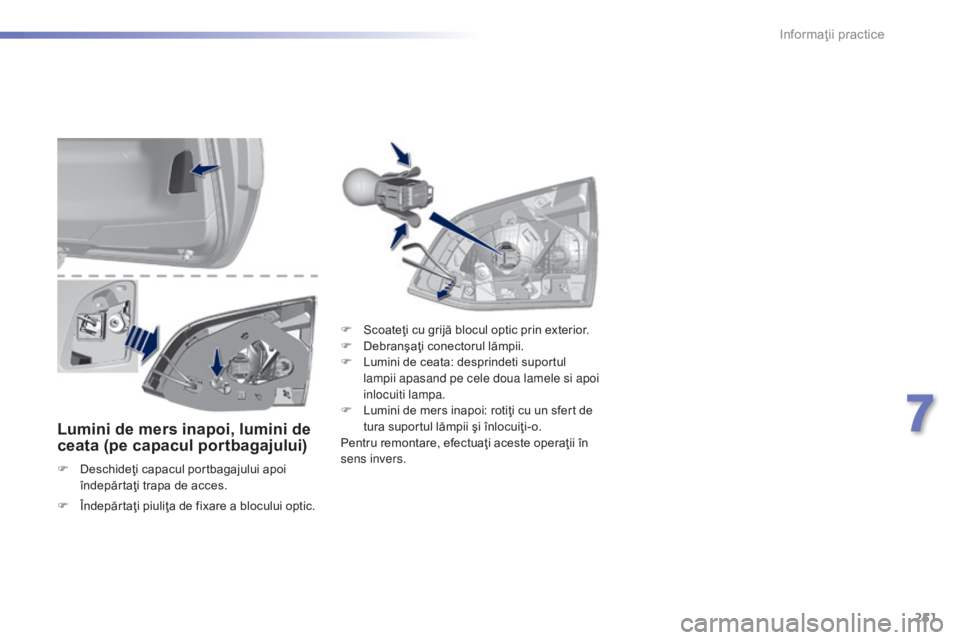

Lumini de mers inapoi, lumini de
ceata (pe capacul portbagajului)
F Deschideţi capacul portbagajului apoi îndepărtaţi trapa de acces. F

S
coateţi cu grijă blocul optic prin exterior.
F
D
ebranşaţi conectorul lămpii.
F
L
umini de ceata: desprindeti suportul
lampii apasand pe cele doua lamele si apoi
inlocuiti lampa.
F
L
umini de mers inapoi: rotiţi cu un sfert de
tura suportul lămpii şi înlocuiţi-o.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
F
Î
ndepărtaţi piuliţa de fixare a blocului optic.
7
Informaţii practice

252
308_ro_Chap07_info-pratiques_ed01-2015

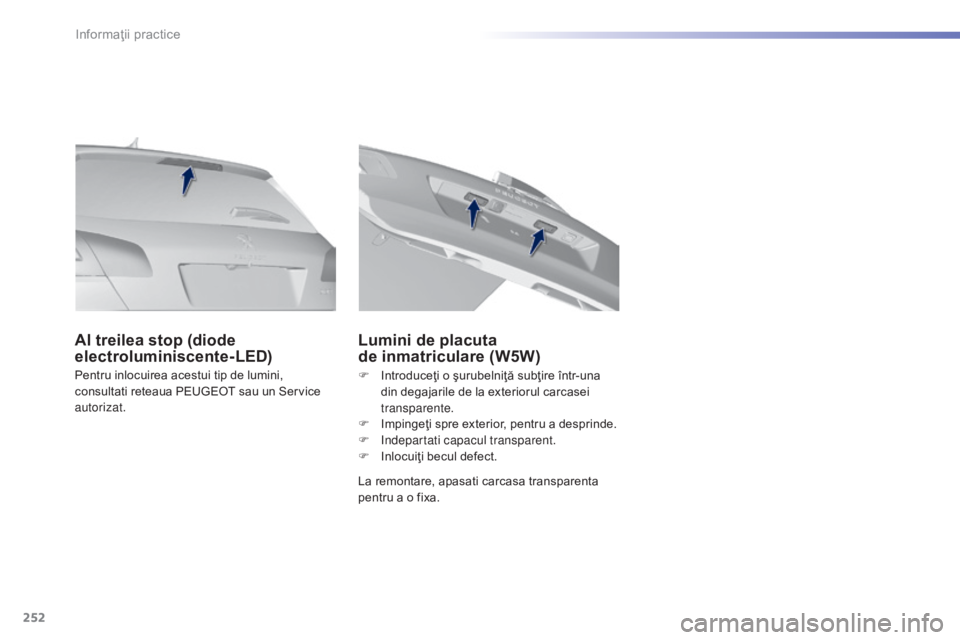

Pentru inlocuirea acestui tip de lumini,
consultati reteaua PEUGEOT sau un Service
autorizat.
Al treilea stop (diode
electroluminiscente-LED)Lumini de placuta
de
inmatriculare (W5W)
La remontare, apasati carcasa transparenta
pentru a o fixa. F
I
ntroduceţi o şurubelniţă subţire într-una
din degajarile de la exteriorul carcasei
transparente.
F
I
mpingeţi spre exterior, pentru a desprinde.
F
I
ndepartati capacul transparent.
F
I
nlocuiţi becul defect.
Informaţii practice

253
308_ro_Chap07_info-pratiques_ed01-2015
F Desprindeţi capacul, trăgând de partea superioară stânga, apoi de partea dreaptă.
F

D
egajati capacul complet şi rotiţi-l.

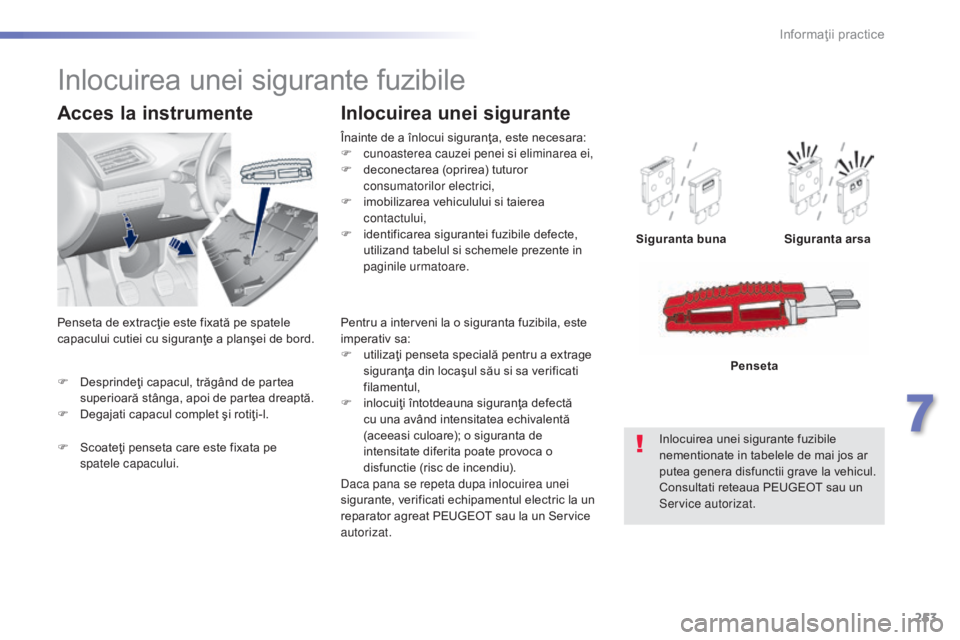

Acces la instrumente
Înainte de a înlocui siguranţa, este necesara:
F c unoasterea cauzei penei si eliminarea ei,
F

de
conectarea (oprirea) tuturor
consumatorilor electrici,
F

i
mobilizarea vehiculului si taierea
contactului,
F

i
dentificarea sigurantei fuzibile defecte,
utilizand tabelul si schemele prezente in
paginile urmatoare.
Inlocuirea unei sigurante
Siguranta buna Siguranta arsa
Inlocuirea unei sigurante fuzibile
nementionate in tabelele de mai jos ar
putea genera disfunctii grave la vehicul.
Consultati reteaua PEUGEOT sau un
Service autorizat. Penseta
Inlocuirea unei sigurante fuzibile
Pentru a interveni la o siguranta fuzibila, este
imperativ sa:
F

u
tilizaţi penseta specială pentru a extrage
siguranţa din locaşul său si sa verificati
filamentul,
F

i
nlocuiţi întotdeauna siguranţa defectă
cu una având intensitatea echivalentă
(aceeasi culoare); o siguranta de
intensitate diferita poate provoca o
disfunctie (risc de incendiu).
Daca pana se repeta dupa inlocuirea unei
sigurante, verificati echipamentul electric la un
reparator agreat PEUGEOT sau la un Service
autorizat.
F

S

coateţi penseta care este fixata pe
spatele capacului.
Penseta de extracţie este fixată pe spatele
capacului cutiei cu siguranţe a planşei de bord.
7
Informaţii practice

254
308_ro_Chap07_info-pratiques_ed01-2015

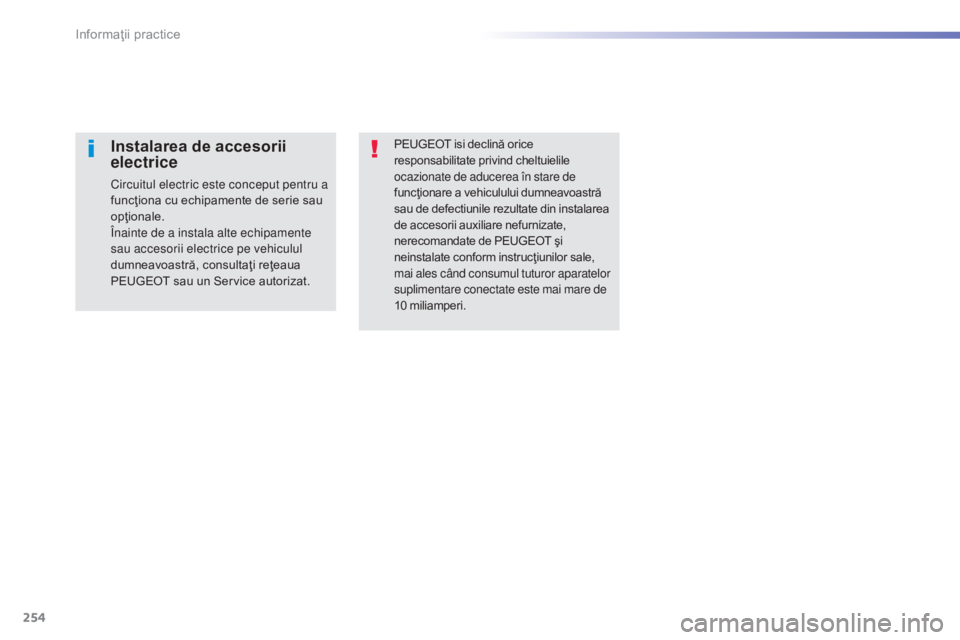

PEUGEOT isi declină orice
responsabilitate privind cheltuielile
ocazionate de aducerea în stare de
funcţionare a vehiculului dumneavoastră
sau de defectiunile rezultate din instalarea
de accesorii auxiliare nefurnizate,
nerecomandate de PEUGEOT şi
neinstalate conform instrucţiunilor sale,
mai ales când consumul tuturor aparatelor
suplimentare conectate este mai mare de
10 miliamperi.Instalarea de accesorii
electrice
Circuitul electric este conceput pentru a
funcţiona cu echipamente de serie sau
opţionale.
Înainte de a instala alte echipamente
sau accesorii electrice pe vehiculul
dumneavoastră, consultaţi reţeaua
PEUGEOT sau un Service autorizat.
Informaţii practice

255
308_ro_Chap07_info-pratiques_ed01-2015

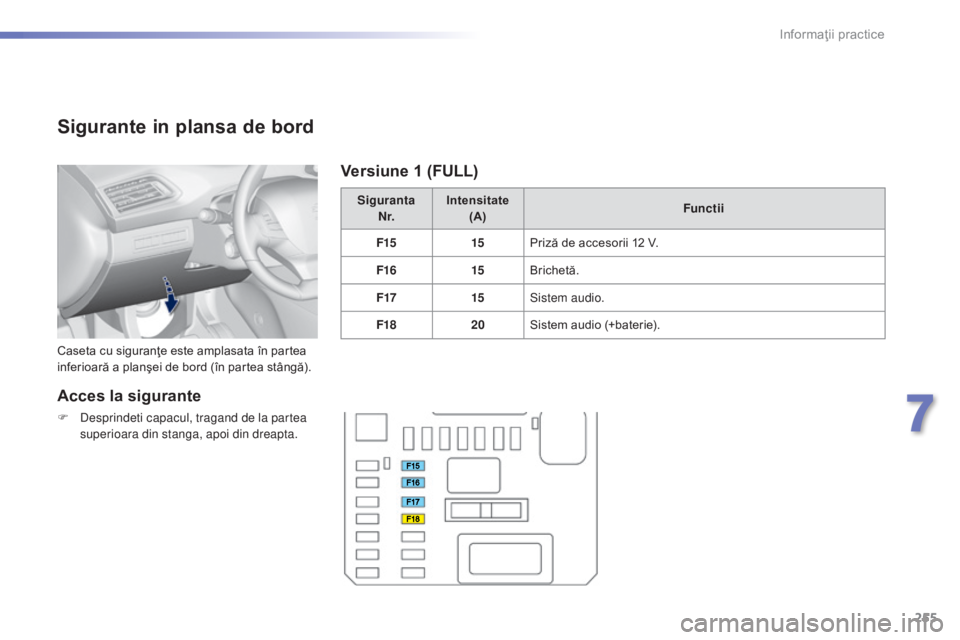

Sigurante in plansa de bord
Caseta cu siguranţe este amplasata în partea
inferioară a planşei de bord (în partea stângă).Siguranta

N r. Intensitate

(A) Functii
F15 15Priză de accesorii 12 V.
F16 15Brichetă.
F17 15Sistem audio.
F18 20Sistem audio (+baterie).
Acces la sigurante
F Desprindeti capacul, tragand de la partea
superioara din stanga, apoi din dreapta.
Versiune 1 (FULL)
7
Informaţii practice

256
308_ro_Chap07_info-pratiques_ed01-2015

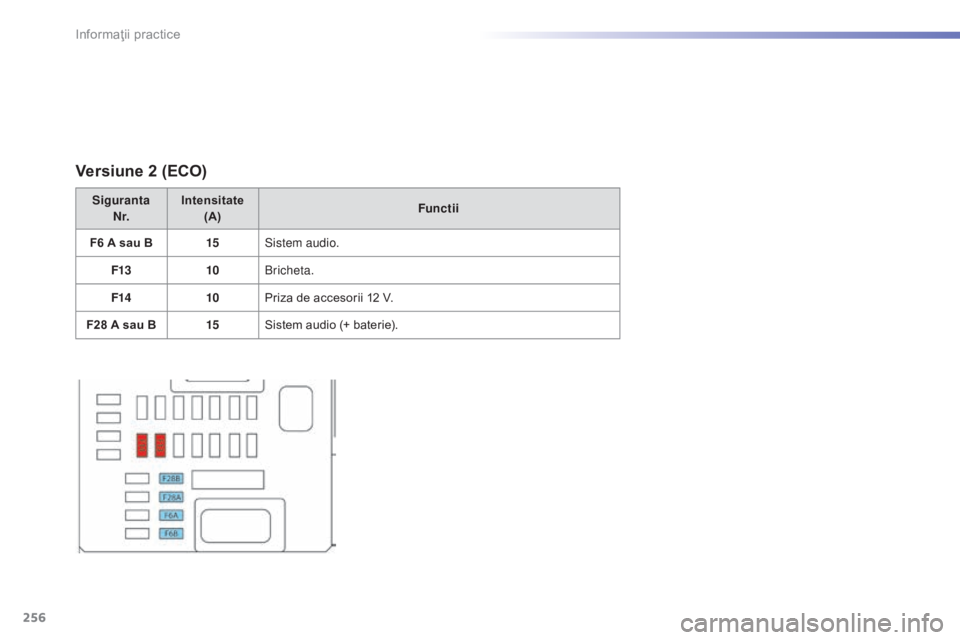

Versiune 2 (ECO)
SigurantaN r. Intensitate
(A) Functii
F6 A sau B 15Sistem audio.
F13 10Bricheta.
F14 10Priza de accesorii 12 V.
F28 A sau B 15Sistem audio (+ baterie).
Informaţii practice

257
308_ro_Chap07_info-pratiques_ed01-2015

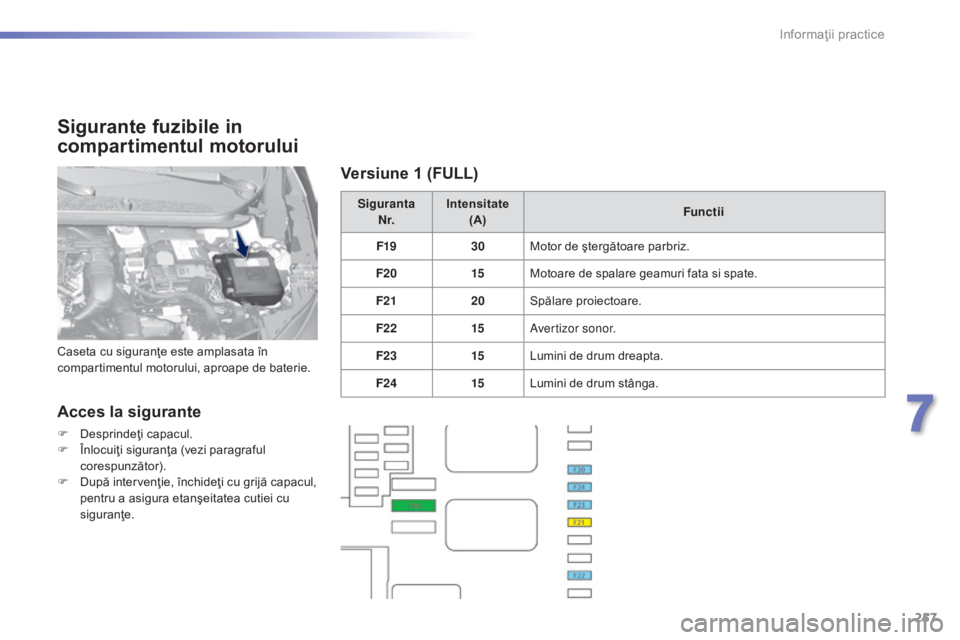

Sigurante fuzibile in
compartimentul motorului
Acces la sigurante
F Desprindeţi capacul.
F Î nlocuiţi siguranţa (vezi paragraful
corespunzător).
F

D
upă intervenţie, închideţi cu grijă capacul,
pentru a asigura etanşeitatea cutiei cu
siguranţe. Siguranta

N r. Intensitate
(A) Functii
F19 30Motor de ştergătoare parbriz.
F20 15Motoare de spalare geamuri fata si spate.
F21 20Spălare proiectoare.
F22 15Avertizor sonor.
F23 15Lumini de drum dreapta.
F24 15Lumini de drum stânga.
Caseta cu siguranţe este amplasata în
compartimentul motorului, aproape de baterie.
Versiune 1 (FULL)
7
Informaţii practice

258
308_ro_Chap07_info-pratiques_ed01-2015

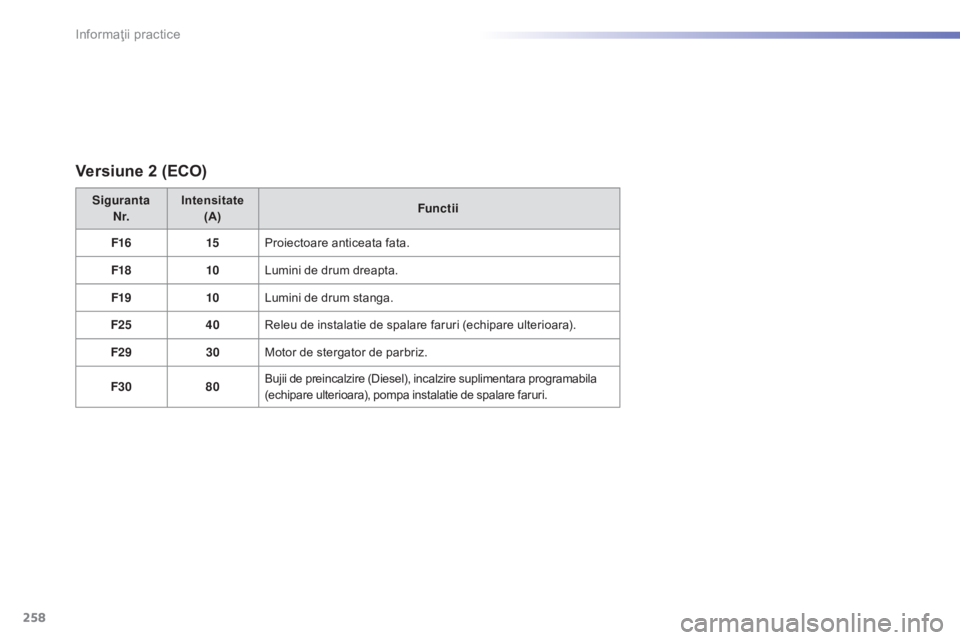

Versiune 2 (ECO)
SigurantaN r. Intensitate
(A) Functii
F16 15Proiectoare anticeata fata.
F18 10Lumini de drum dreapta.
F19 10Lumini de drum stanga.
F25 40Releu de instalatie de spalare faruri (echipare ulterioara).
F29 30Motor de stergator de parbriz.
F30 80Bujii de preincalzire (Diesel), incalzire suplimentara programabila
(echipare ulterioara), pompa instalatie de spalare faruri.
