F Otkopčajte lijevi i desni otvor.
F O dvrnite vijke u oba otvora.
F

Z
a pristup konektoru svjetla otkopčajte
oblogu prtljažnika.
F

O
dspojite konektor svjetla.
F

S
kinite maticu kojom je svjetlo pričvršćeno.
F

S
vjetlo oprezno izvadite s vanjske strane.
F

O
dvrnite držač žarulje za 1/4 kruga i
zamijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.

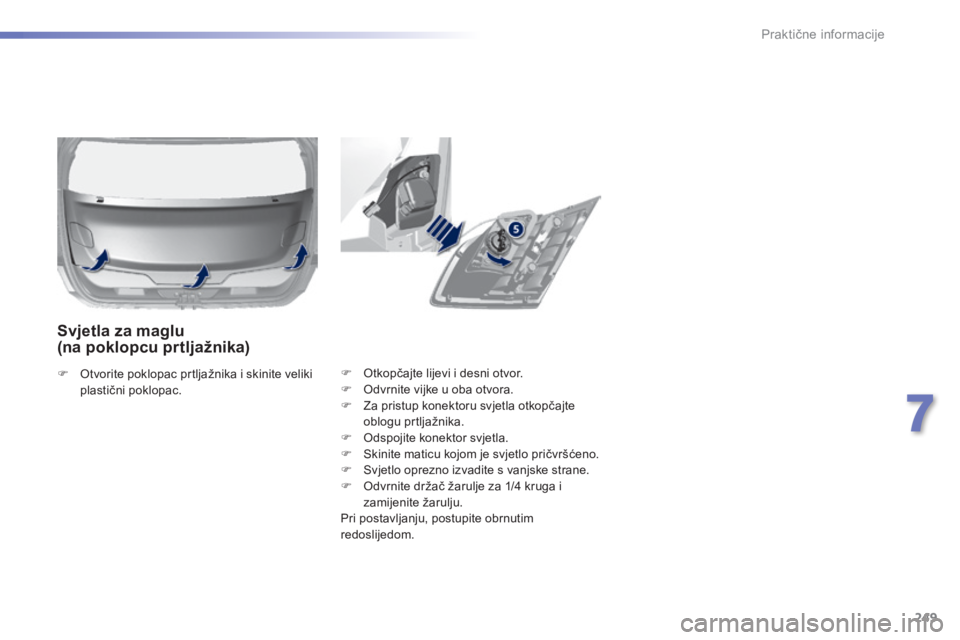

Svjetla za maglu
(na poklopcu prtljažnika)
F Otvorite poklopac prtljažnika i skinite veliki plastični poklopac.
7
Praktične informacije

250
308_hr_Chap07_info-pratiques_ed01-2015

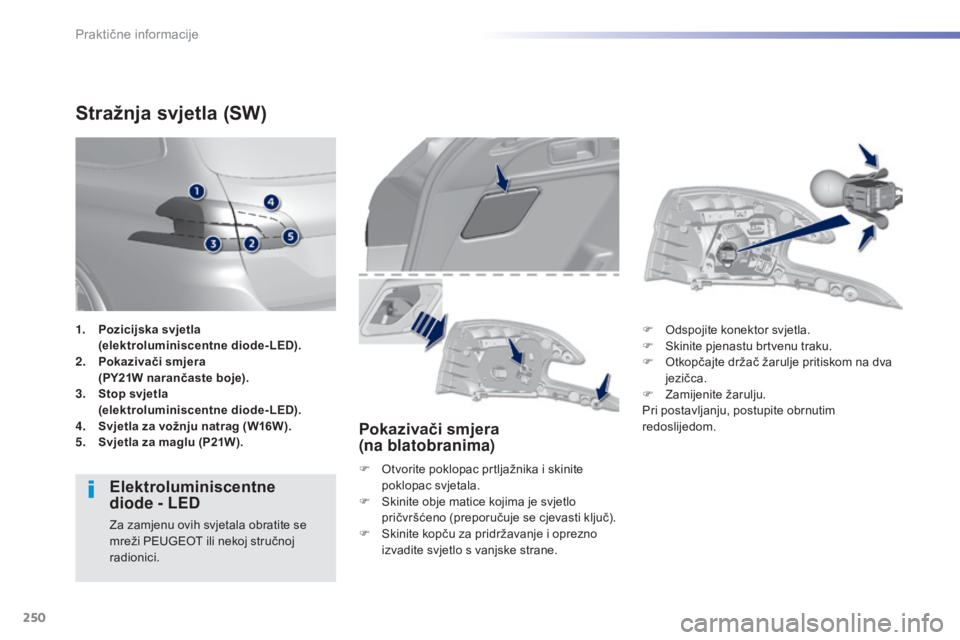

Stražnja svjetla (SW)
Elektroluminiscentne
diode - LED
Za zamjenu ovih svjetala obratite se
mreži PEUGEOT ili nekoj stručnoj
radionici.
Pokazivači smjera
(na blatobranima)
F Otvorite poklopac prtljažnika i skinite
poklopac svjetala.
F

S
kinite obje matice kojima je svjetlo
pričvršćeno (preporučuje se cjevasti ključ).
F

S
kinite kopču za pridržavanje i oprezno
izvadite svjetlo s vanjske strane. F

O
dspojite konektor svjetla.
F
S
kinite pjenastu brtvenu traku.
F
O
tkopčajte držač žarulje pritiskom na dva
jezičca.
F
Z
amijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
1.
P

ozicijska svjetla
(elektroluminiscentne diode-LED).
2.
P

okazivači smjera
(PY21W narančaste boje).
3.
S

top svjetla
(elektroluminiscentne diode-LED).
4.
S

vjetla za vožnju natrag (W16W).
5.
S

vjetla za maglu (P21W).
Praktične informacije

251
308_hr_Chap07_info-pratiques_ed01-2015
Svjetlo za vožnju natrag, svjetlo
za maglu (poklopac prtljažnika)
F Otvorite prtljažnik i skinite poklopac svjetala. F

S
vjetlo oprezno izvadite s vanjske strane.
F
O
dspojite konektor svjetla.
F
S
vjetlo za maglu: otkopčajte držač žarulje
pritiskom na dva jezičca i zamijenite
žarulju.
F
S
vjetlo za vožnju natrag: okrenite držač
žarulje za četvrtinu kruga i zamijenite
žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
F

S
kinite maticu kojom je svjetlo pričvršćeno.
7
Praktične informacije

252
308_hr_Chap07_info-pratiques_ed01-2015
Za zamjenu tog svjetla obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.

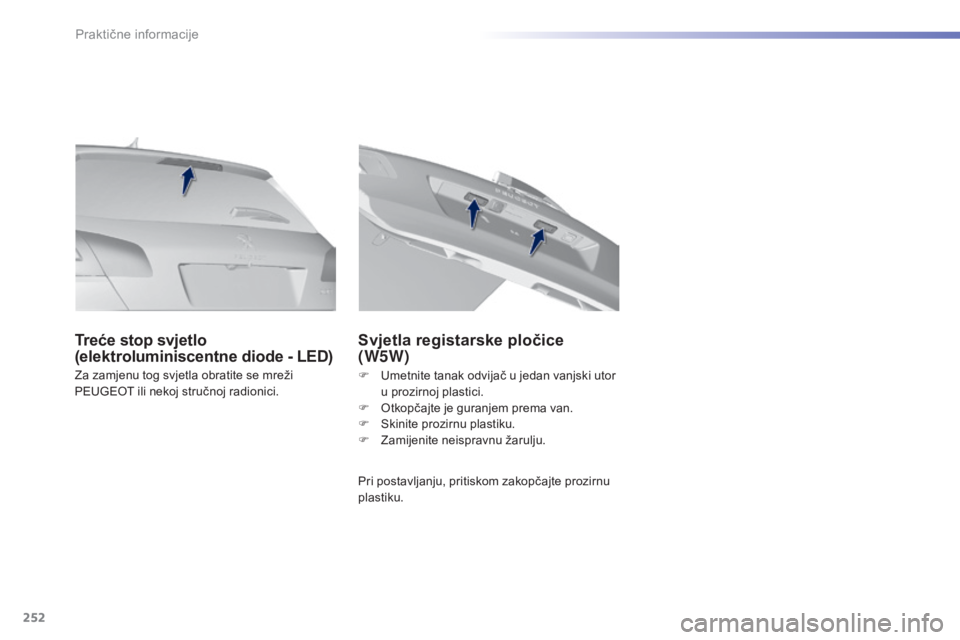

Treće stop svjetlo
(elektroluminiscentne diode - LED)Svjetla registarske pločice
(W5W)
Pri postavljanju, pritiskom zakopčajte prozirnu
plastiku. F
U
metnite tanak odvijač u jedan vanjski utor
u prozirnoj plastici.
F
O
tkopčajte je guranjem prema van.
F
S
kinite prozirnu plastiku.
F
Z
amijenite neispravnu žarulju.
Praktične informacije

253
308_hr_Chap07_info-pratiques_ed01-2015
F Otkvačite poklopac povlačenjem gornjeg lijevog dijela, zatim desnog dijela.
F

P
otpuno izvadite poklopac i okrenite ga.
Pristup alatu
Prije zamjene osigurača potrebno je:
F u tvrditi uzrok kvara i otkloniti ga,
F

i
sključiti sve električne potrošače,
F

z
akočiti vozilo i prekinuti kontakt,
F

p
ronaći neispravan osigurač pomoću
tablica i shema na sljedećim stranicama.

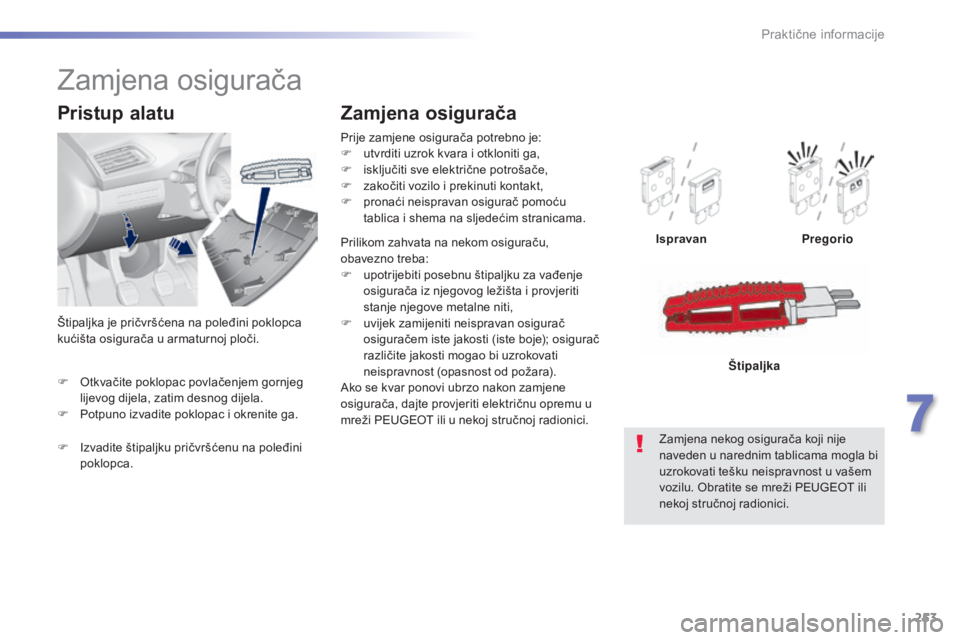

Zamjena osigurača
Ispravan Pregorio
Zamjena nekog osigurača koji nije
naveden u narednim tablicama mogla bi
uzrokovati tešku neispravnost u vašem
vozilu. Obratite se mreži PEUGEOT ili
nekoj stručnoj radionici. Štipaljka
Zamjena osigurača
Prilikom zahvata na nekom osiguraču,
obavezno treba:
F

u
potrijebiti posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjeriti
stanje njegove metalne niti,
F

u
vijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi ubrzo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži PEUGEOT ili u nekoj stručnoj radionici.
F

I

zvadite štipaljku pričvršćenu na poleđini
poklopca.
Štipaljka je pričvršćena na poleđini poklopca
kućišta osigurača u armaturnoj ploči.
7
Praktične informacije

254
308_hr_Chap07_info-pratiques_ed01-2015
PEUGEOT otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad,
zbog ugradnje dodatne opreme koju
nije isporučio ni preporučio PEUGEOT
i koja nije ugrađena prema njegovim
pravilima, naročito ako svi dodatno
priključeni uređaji ukupno troše više od
10
mil
iampera.Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Praktične informacije

255
308_hr_Chap07_info-pratiques_ed01-2015

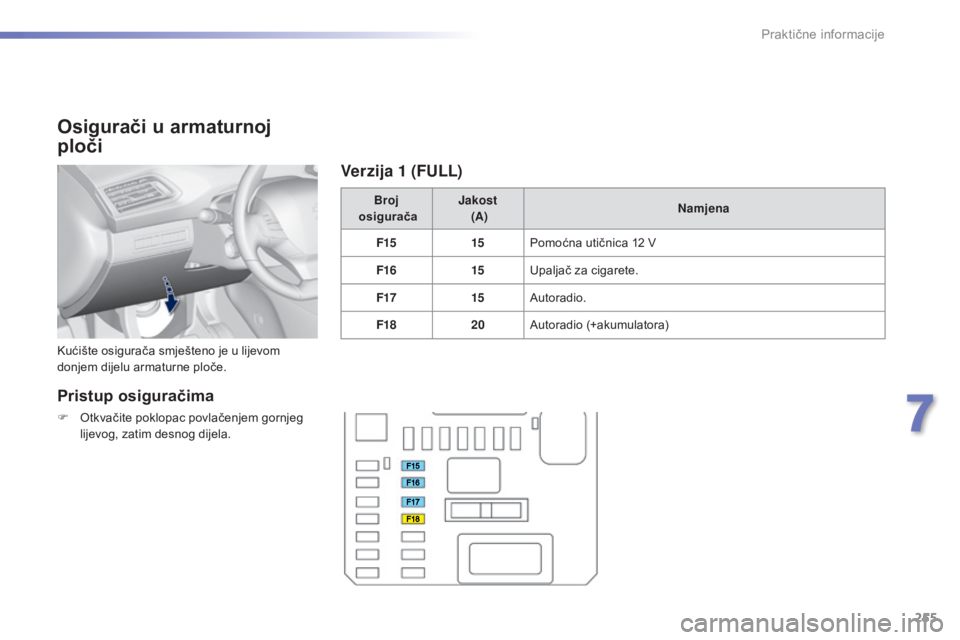

Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u lijevom
donjem dijelu armaturne ploče.Broj
osigurača Jakost
(A) Namjena
F15 15Pomoćna utičnica 12 V
F16 15Upaljač za cigarete.
F17 15Autoradio.
F18 20Autoradio (+akumulatora)
Pristup osiguračima
F Otkvačite poklopac povlačenjem gornjeg
lijevog, zatim desnog dijela.
Verzija 1 (FULL)
7
Praktične informacije

256
308_hr_Chap07_info-pratiques_ed01-2015

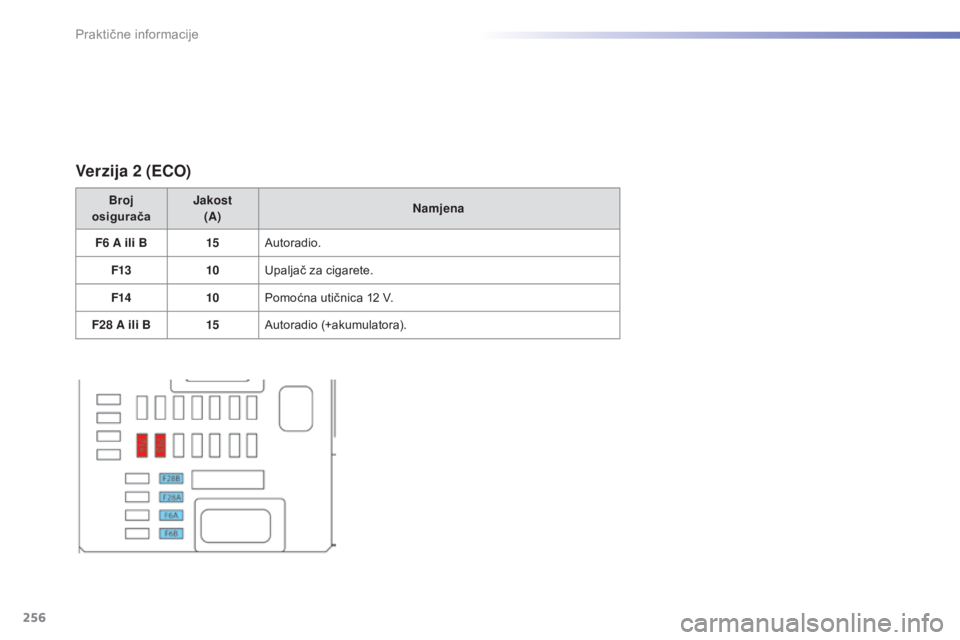

Verzija 2 (ECO)
Broj
osigurača Jakost
(A) Namjena
F6
A ili B 15Autoradio.
F13 10Upaljač za cigarete.
F14 10Pomoćna utičnica 12
V.
F28
A ili B 15Autoradio (+akumulatora).
Praktične informacije

257
308_hr_Chap07_info-pratiques_ed01-2015

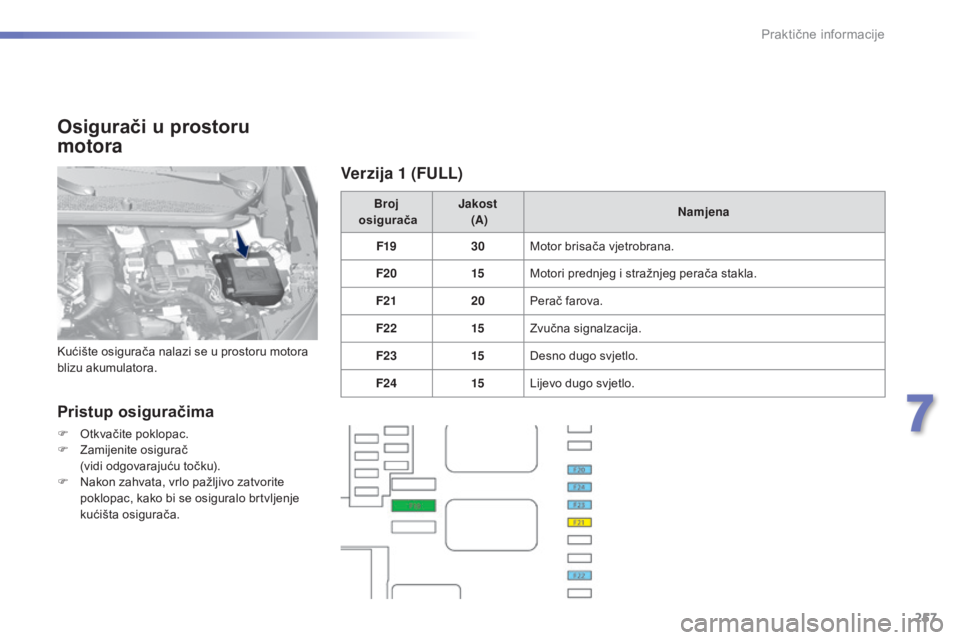

Osigurači u prostoru
motora
Pristup osiguračima
F Otkvačite poklopac.
F Z amijenite osigurač
(vidi odgovarajuću točku).
F

N
akon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača. Broj
osigurača Jakost
(A) Namjena
F19 30Motor brisača vjetrobrana.
F20 15Motori prednjeg i stražnjeg perača stakla.
F21 20Perač farova.
F22 15Zvučna signalzacija.
F23 15Desno dugo svjetlo.
F24 15Lijevo dugo svjetlo.
Kućište osigurača nalazi se u prostoru motora
blizu akumulatora.
Verzija 1 (FULL)
7
Praktične informacije

258
308_hr_Chap07_info-pratiques_ed01-2015

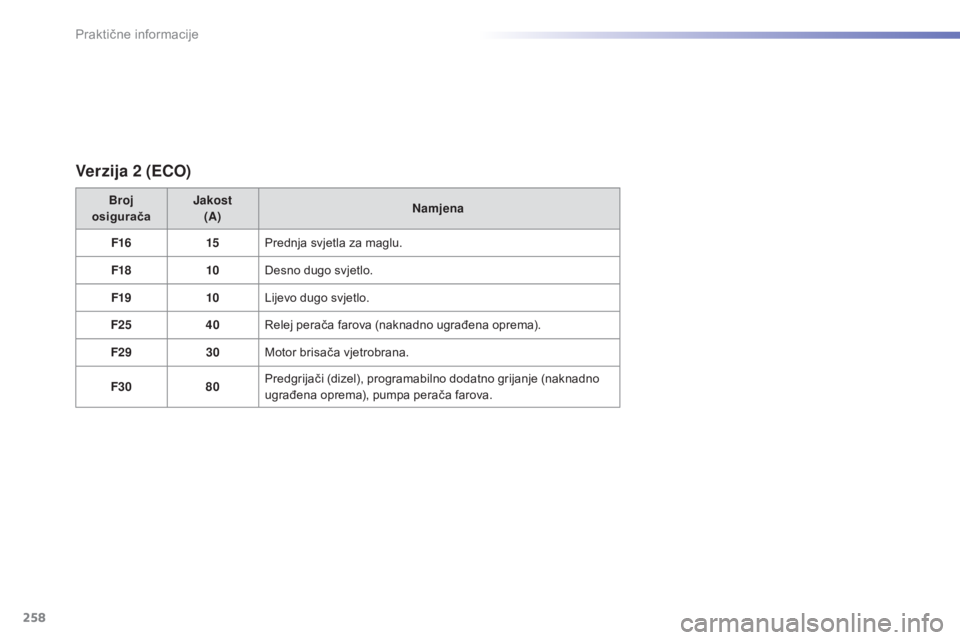

Verzija 2 (ECO)
Broj
osigurača Jakost
(A) Namjena
F16 15Prednja svjetla za maglu.
F18 10Desno dugo svjetlo.
F19 10Lijevo dugo svjetlo.
F25 40Relej perača farova (naknadno ugrađena oprema).
F29 30Motor brisača vjetrobrana.
F30 80Predgrijači (dizel), programabilno dodatno grijanje (naknadno
ugrađena oprema), pumpa perača farova.
