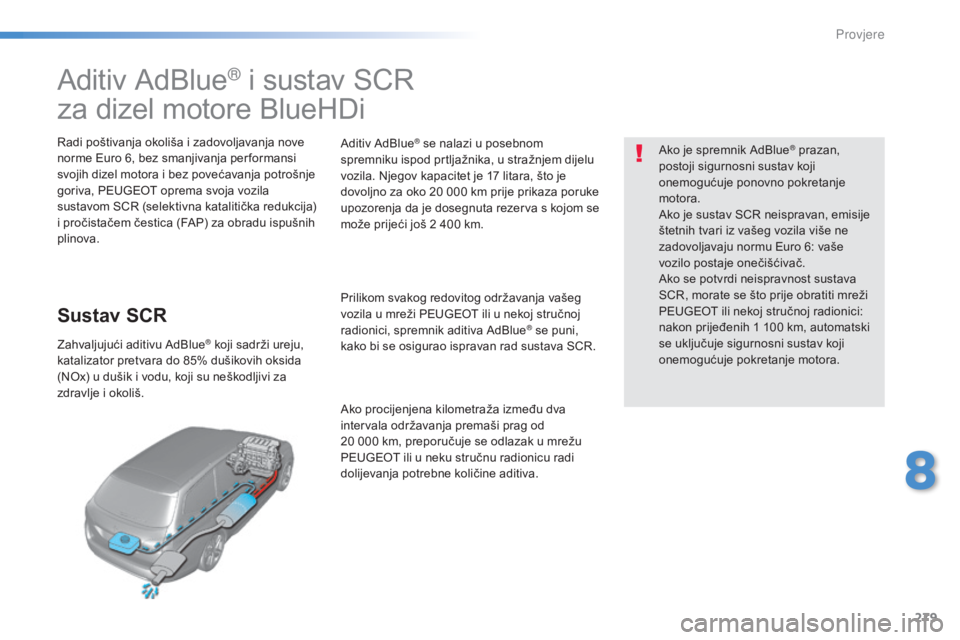

Aditiv AdBlue® i sustav SCR
za dizel motore BlueHDi
Radi poštivanja okoliša i zadovoljavanja nove
norme Euro 6, bez smanjivanja per formansi
svojih dizel motora i bez povećavanja potrošnje
goriva, PEUGEOT oprema svoja vozila
sustavom SCR (selektivna katalitička redukcija)
i pročistačem čestica (FAP) za obradu ispušnih
plinova.
Sustav SCR
Zahvaljujući aditivu AdBlue® koji sadrži ureju,
katalizator pretvara do 85% dušikovih oksida
(NOx) u dušik i vodu, koji su neškodljivi za
zdravlje i okoliš. Aditiv AdBlue
® se nalazi u posebnom
spremniku ispod prtljažnika, u stražnjem dijelu
vozila. Njegov kapacitet je 17
litara, što je
dovoljno za oko 20
000 km prije prikaza poruke
upozorenja da je dosegnuta rezerva s kojom se
može prijeći još 2
400 km.
Prilikom svakog redovitog održavanja vašeg
vozila u mreži PEUGEOT ili u nekoj stručnoj
radionici, spremnik aditiva AdBlue
® se puni,
kako bi se osigurao ispravan rad sustava SCR.
Ako procijenjena kilometraža između dva
intervala održavanja premaši prag od
20
000
km, preporučuje se odlazak u mrežu
PEUGEOT ili u neku stručnu radionicu radi
dolijevanja potrebne količine aditiva. Ako je spremnik AdBlue
® prazan,
postoji sigurnosni sustav koji
onemogućuje ponovno pokretanje
motora.
Ako je sustav SCR neispravan, emisije
štetnih tvari iz vašeg vozila više ne
zadovoljavaju normu Euro 6: vaše
vozilo postaje onečišćivač.
Ako se potvrdi neispravnost sustava
SCR, morate se što prije obratiti mreži
PEUGEOT ili nekoj stručnoj radionici:
nakon prijeđenih 1
100
km, automatski
se uključuje sigurnosni sustav koji
onemogućuje pokretanje motora.
8
Provjere
Page 282 of 416

280
308_hr_Chap08_verifications_ed01-2015

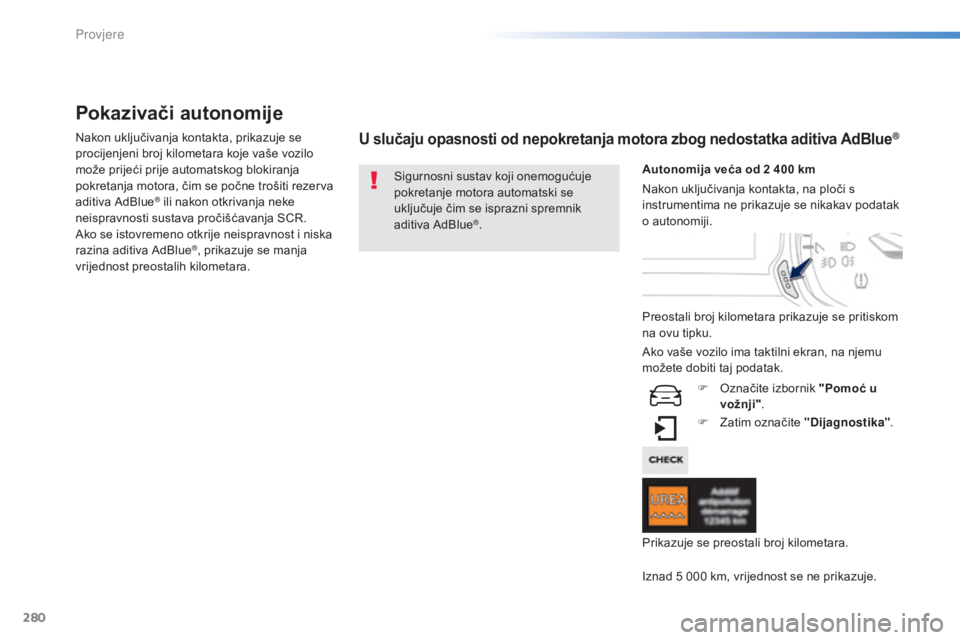

Pokazivači autonomije
Nakon uključivanja kontakta, prikazuje se
procijenjeni broj kilometara koje vaše vozilo
može prijeći prije automatskog blokiranja
pokretanja motora, čim se počne trošiti rezerva
aditiva AdBlue
® ili nakon otkrivanja neke
neispravnosti sustava pročišćavanja SCR.
Ako se istovremeno otkrije neispravnost i niska
razina aditiva AdBlue
®, prikazuje se manja
vrijednost preostalih kilometara.
U slučaju opasnosti od nepokretanja motora zbog nedostatka aditiva AdBlue®
Sigurnosni sustav koji onemogućuje
pokretanje motora automatski se
uključuje čim se isprazni spremnik
aditiva AdBlue
®. Autonomija veća od 2 400 km
Preostali broj kilometara prikazuje se pritiskom
na ovu tipku. F
Z
atim označite "Dijagnostika".
Iznad 5
000 km, vrijednost se ne prikazuje.
Nakon uključivanja kontakta, na ploči s
instrumentima ne prikazuje se nikakav podatak
o autonomiji.
Prikazuje se preostali broj kilometara. Ako vaše vozilo ima taktilni ekran, na njemu
možete dobiti taj podatak.
F
O
značite izbornik "Pomoć u
vožnji" .
Provjere
Page 283 of 416

281
308_hr_Chap08_verifications_ed01-2015
Autonomija između 600 i 2 400 km
N akon uključivanja kontakta, pali se žaruljica
UREA, uz zvučni signal i prikaz poruke (na
primjer: "Napuniti aditiv za pročišćavanje:
Pokretanje će biti zabranjeno za 1
500 km") što
predstavlja autonomiju izraženu u kilometrima
ili miljama.
U vožnji, svakih 300
km prikazuje se poruka
tako dugo dok se ne dolije potrebna količina
aditiva.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue
®.
Dolijevanje možete izvršiti i sami.
Pogledajte točku "Dolijevanja". Autonomija između 0
i 600 km
Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke (na primjer: "Napuniti
aditiv za pročišćavanje: Pokretanje će biti
zabranjeno za 600 km"), što predstavlja
autonomiju izraženu u kilometrima ili miljama.
U vožnji, svakih 30 sekunda se prikazuje
poruka tako dugo dok se ne dolije potrebna
količina aditiva.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue®.
Dolijevanje možete izvršiti i sami.
Pogledajte točku "Dolijevanja".
Ako se to ne učini, više nećete moći pokrenuti
vozilo. Kvar vezan uz nedostatak aditiva AdBlue
®
Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke "Napuniti aditiv za
pročišćavanje: Pokretanje je zabranjeno".
Spremnik aditiva AdBlue
® je prazan: sigurnosni
uređaj onemogućuje ponovno pokretanje
motora.
Kako biste ponovno mogli pokrenuti
motor, preporučuje se da se obratite
mreži PEUGEOT ili nekoj stručnoj
radionici radi potrebnog dolijevanja. Ako
sami dolijevate aditiv, obavezno morate
uliti u spremnik najmanje 3,8
l aditiva
AdBlue
®.
Pogledajte točku "Dolijevanja".
8
Provjere
Page 284 of 416

282
308_hr_Chap08_verifications_ed01-2015

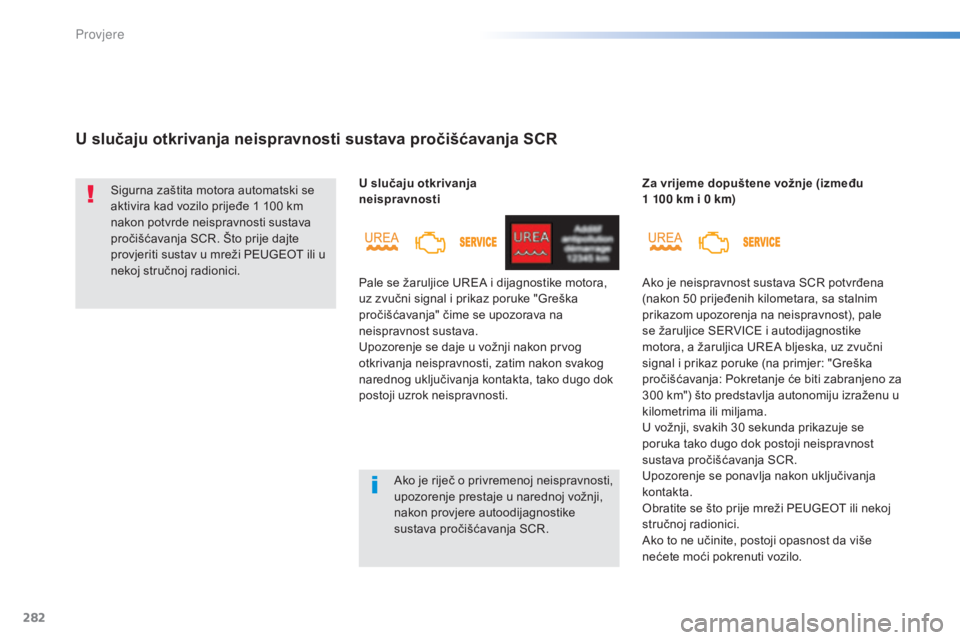

U slučaju otkrivanja neispravnosti sustava pročišćavanja SCR
Sigurna zaštita motora automatski se
aktivira kad vozilo prijeđe 1 100 km
nakon potvrde neispravnosti sustava
pročišćavanja SCR. Što prije dajte
provjeriti sustav u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Ako je riječ o privremenoj neispravnosti,
upozorenje prestaje u narednoj vožnji,
nakon provjere autoodijagnostike
sustava pročišćavanja SCR.
U slučaju otkrivanja
neispravnosti
Pale se žaruljice UREA i dijagnostike motora,
uz zvučni signal i prikaz poruke "Greška
pročišćavanja" čime se upozorava na
neispravnost sustava.
Upozorenje se daje u vožnji nakon prvog
otkrivanja neispravnosti, zatim nakon svakog
narednog uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti.
Za vrijeme dopuštene vožnje (između
1
100 km i 0 km)
Ako je neispravnost sustava SCR potvrđena
(nakon 50
prijeđenih kilometara, sa stalnim
prikazom upozorenja na neispravnost), pale
se žaruljice SERVICE i autodijagnostike
motora, a žaruljica UREA bljeska, uz zvučni
signal i prikaz poruke (na primjer: "Greška
pročišćavanja: Pokretanje će biti zabranjeno za
300
km") što predstavlja autonomiju izraženu u
kilometrima ili miljama.
U vožnji, svakih 30
sekunda prikazuje se
poruka tako dugo dok postoji neispravnost
sustava pročišćavanja SCR.
Upozorenje se ponavlja nakon uključivanja
kontakta.
Obratite se što prije mreži PEUGEOT ili nekoj
stručnoj radionici.
Ako to ne učinite, postoji opasnost da više
nećete moći pokrenuti vozilo.
Provjere
Page 285 of 416

283
308_hr_Chap08_verifications_ed01-2015

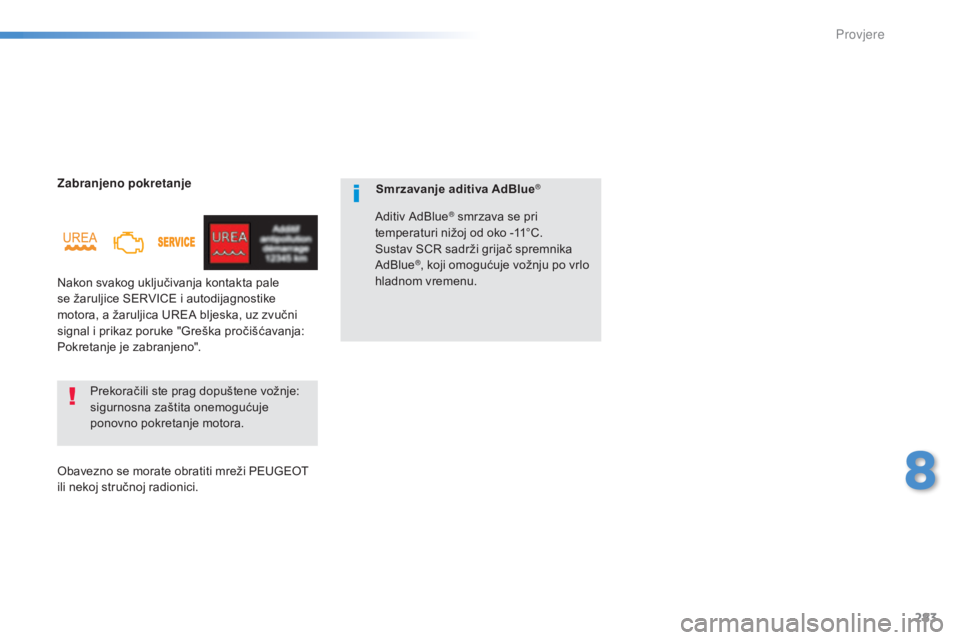

Zabranjeno pokretanje
Nakon svakog uključivanja kontakta pale
se žaruljice SERVICE i autodijagnostike
motora, a žaruljica UREA bljeska, uz zvučni
signal i prikaz poruke "Greška pročišćavanja:
Pokretanje je zabranjeno".Prekoračili ste prag dopuštene vožnje:
sigurnosna zaštita onemogućuje
ponovno pokretanje motora.
Obavezno se morate obratiti mreži PEUGEOT
ili nekoj stručnoj radionici. Smrzavanje aditiva AdBlue®
Aditiv AdBlue® smrzava se pri
temperaturi nižoj od oko -11°C.
Sustav SCR sadrži grijač spremnika
AdBlue
®, koji omogućuje vožnju po vrlo
hladnom vremenu.
8
Provjere
Page 286 of 416

284
308_hr_Chap08_verifications_ed01-2015

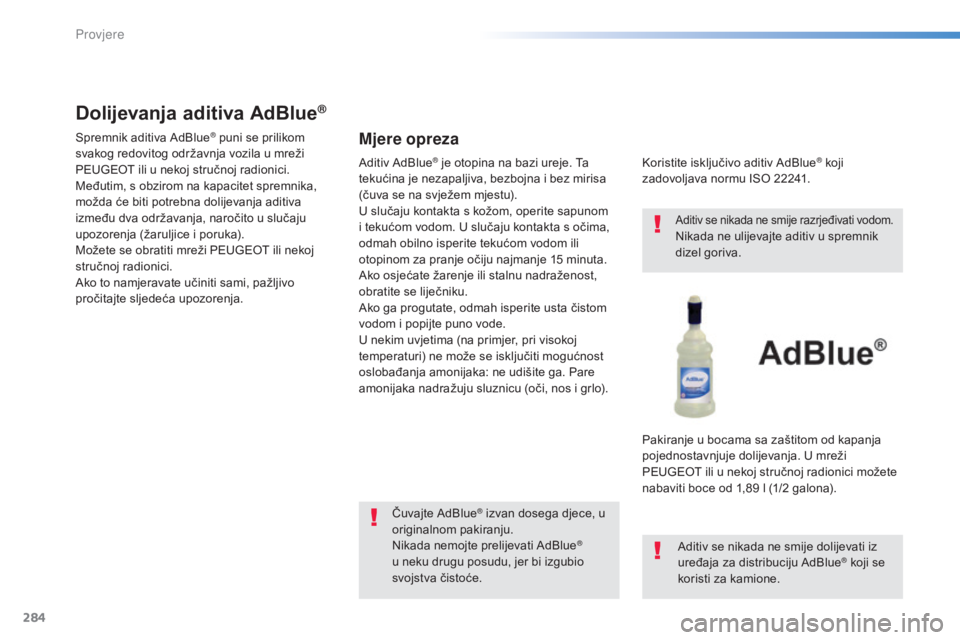

Dolijevanja aditiva AdBlue®
Spremnik aditiva AdBlue® puni se prilikom
svakog redovitog održavnja vozila u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Međutim, s obzirom na kapacitet spremnika,
možda će biti potrebna dolijevanja aditiva
između dva održavanja, naročito u slučaju
upozorenja (žaruljice i poruka).
Možete se obratiti mreži PEUGEOT ili nekoj
stručnoj radionici.
Ako to namjeravate učiniti sami, pažljivo
pročitajte sljedeća upozorenja.Mjere opreza
Čuvajte AdBlue® izvan dosega djece, u
originalnom pakiranju.
Nikada nemojte prelijevati AdBlue
®
u neku drugu posudu, jer bi izgubio
svojstva čistoće. Koristite isključivo aditiv AdBlue
® koji
zadovoljava normu ISO 22241.
Aditiv se nikada ne smije razrjeđivati vodom.Nikada ne ulijevajte aditiv u spremnik
dizel goriva.
Pakiranje u bocama sa zaštitom od kapanja
pojednostavnjuje dolijevanja. U mreži
PEUGEOT ili u nekoj stručnoj radionici možete
nabaviti boce od 1,89
l (1/2 galona).
Aditiv se nikada ne smije dolijevati iz
uređaja za distribuciju AdBlue
® koji se
koristi za kamione.
Aditiv AdBlue
® je otopina na bazi ureje. Ta
tekućina je nezapaljiva, bezbojna i bez mirisa
(čuva se na svježem mjestu).
U slučaju kontakta s kožom, operite sapunom
i tekućom vodom. U slučaju kontakta s očima,
odmah obilno isperite tekućom vodom ili
otopinom za pranje očiju najmanje 15
minuta.
Ako osjećate žarenje ili stalnu nadraženost,
obratite se liječniku.
Ako ga progutate, odmah isperite usta čistom
vodom i popijte puno vode.
U nekim uvjetima (na primjer, pri visokoj
temperaturi) ne može se isključiti mogućnost
oslobađanja amonijaka: ne udišite ga. Pare
amonijaka nadražuju sluznicu (oči, nos i grlo).
Provjere
Page 287 of 416

285
308_hr_Chap08_verifications_ed01-2015
Preporuke za skladištenje
Ne čuvajte boce aditiva AdBlue® u
vozilu.
AdBlue
® se smrzava ispod oko -11°C, a
razlaže se iznad 25°C. Preporučuje se da se
boce čuvaju na svježem mjestu, zaštićene od
izravnog sunčevog zračenja.
Pod takvim uvjetima, aditiv se može čuvati
najmanje jednu godinu.
Ako je aditiv smrznut, može se koristiti nakon
potpunog odmrzavanja na okolnom zraku.

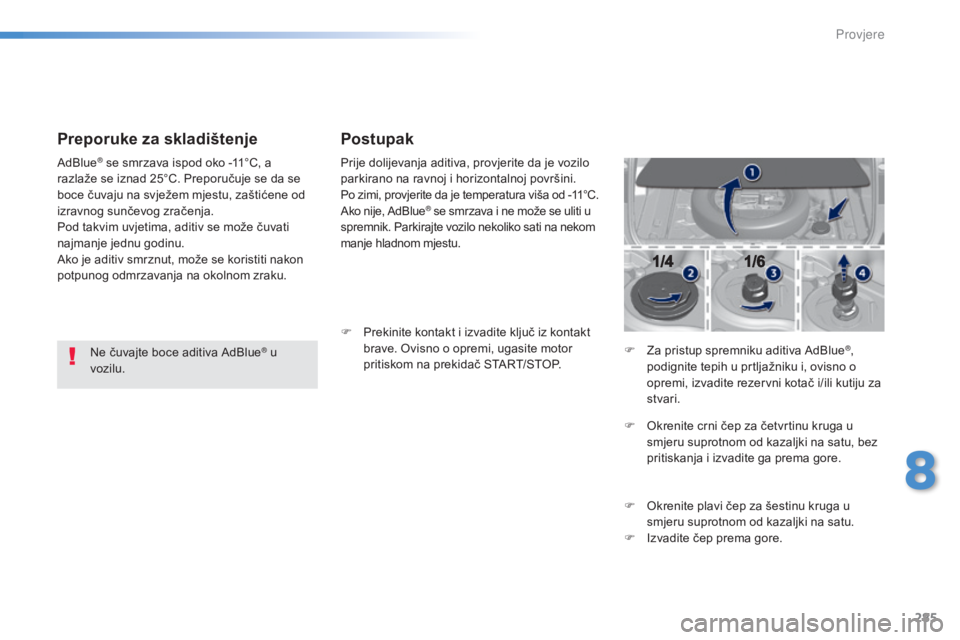

Postupak
Prije dolijevanja aditiva, provjerite da je vozilo
parkirano na ravnoj i horizontalnoj površini.
Po zimi, provjerite da je temperatura viša od -11°C.
Ako nije, AdBlue
® se smrzava i ne može se uliti u
spremnik. Parkirajte vozilo nekoliko sati na nekom
manje hladnom mjestu.
F
P
rekinite kontakt i izvadite ključ iz kontakt
brave. Ovisno o opremi, ugasite motor
pritiskom na prekidač START/STOP. F
Z
a pristup spremniku aditiva AdBlue
®,
podignite tepih u prtljažniku i, ovisno o
opremi, izvadite rezervni kotač i/ili kutiju za
stvari.
F
O
krenite crni čep za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu, bez
pritiskanja i izvadite ga prema gore.
F
O
krenite plavi čep za šestinu kruga u
smjeru suprotnom od kazaljki na satu.
F
I
zvadite čep prema gore.
8
Provjere
Page 288 of 416

286
308_hr_Chap08_verifications_ed01-2015
Ne bacajte boce aditiva AdBlue® u kućni
otpad. Odložite ih u kontejner predviđen
za tu svrhu ili ih predajte u vašem
prodajnom mjestu.
Va žno
: ako je spremnik aditiva AdBlue
®
potpuno prazan - što se potvrđuje
porukama upozorenja i nemogućnošću
pokretanja motora -, obavezno morate
uliti najmanje 3,8
l (odnosno dvije boce
od 1,89
l). F
N
akon ulijevanja i odmicanja boce, ako
ima tragova curenja, obrišite obod otvora
spremnika vlažnom krpom.
U slučaju prskanja aditiva, obilno
isperite hladnom vodom ili obrišite
vlažnom krpom.
U slučaju kristalizacije aditiva, uklonite
kristale spužvom i toplom vodom.
F
P
ostavite plavi čep na otvor spremnika
i okrenite ga za šestinu kruga u smjeru
kazaljki na satu.
F P ostavite crni čep i okrenite ga za četvrtinu
kruga u smjeru kazaljki na satu, bez
pritiskanja. Provjerite da je oznaka na čepu
nasuprot oznaci na nosaču.
F
O
visno o opremi, postavite rezervni kotač i/
ili kutiju za stvari na dno prtljažnika.
F
P
ostavite tepih prtljažnika i zatvorite
poklopac prtljažnika. Va žno:
u slučaju dolijevanja aditiva
u potpuno prazan spremnik , što
se vidi po poruci "Napuniti aditiv
za pročišćavanje: Pokretanje je
zabranjeno", obavezno morate
pričekati oko 5 minuta prije uključivanja
kontakta, bez otvaranja vrata vozača,
otključavanja vozila, umetanja ključa
u kontakt bravu ili unošenja ključa
sustava "Pristupa i pokretanja bez
ključa" u kabinu.
Uključite kontakt i nakon 10 sekunda
pokrenite motor.
F
U
zmite bocu aditiva AdBlue
®. Provjerite
rok trajanja i pažljivo pročitajte pravila
korištenja na naljepnici prije ulijevanja
sadržaja boce u spremnik aditiva AdBlue
®.
Provjere
Page 289 of 416

287
308_hr_Chap08_verifications_ed01-2015
Izvedba s bas zvučnikom
- Oprezno izvadite električno ožičenje iz njegovog ležišta kako biste dobili malo duži
kabel.
-
I
zvadite žuti vijak kojim je pričvršćen bas
zvučnik. F
I zvadite ili podignite kutiju za stvari.
F
P ostavite bas zvučnik na bok prtljažnika.
Prilikom postavljanja, odvrnite žuti vijak za
nekoliko krugova.
8
P
Page 290 of 416

288
308_hr_Chap08_verifications_ed01-2015

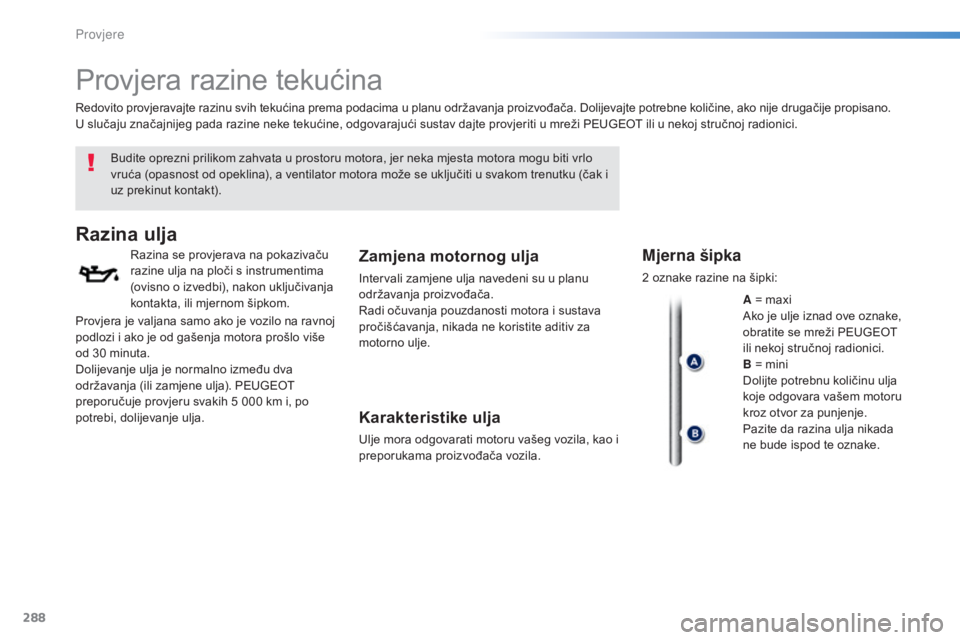

Provjera razine tekućina
Budite oprezni prilikom zahvata u prostoru motora, jer neka mjesta motora mogu biti vrlo
vruća (opasnost od opeklina), a ventilator motora može se uključiti u svakom trenutku (čak i
uz prekinut kontakt).
Razina ulja
Razina se provjerava na pokazivaču
razine ulja na ploči s instrumentima
(ovisno o izvedbi), nakon uključivanja
kontakta, ili mjernom šipkom.Zamjena motornog ulja
Intervali zamjene ulja navedeni su u planu
održavanja proizvođača.
Radi očuvanja pouzdanosti motora i sustava
pročišćavanja, nikada ne koristite aditiv za
motorno ulje.
Karakteristike ulja
Ulje mora odgovarati motoru vašeg vozila, kao i
preporukama proizvođača vozila.
Redovito provjeravajte razinu svih tekućina prema podacima u planu održavanja proizvođača. Dolijevajte potrebne količine, ako nije drugačije propisano.
U slučaju značajnijeg pada razine neke tekućine, odgovarajući sustav dajte provjeriti u mreži PEUGEOT ili u nekoj stručnoj radionici.
Mjerna šipka
2 oznake razine na šipki:
A = maxi
Ako je ulje iznad ove oznake,
obratite se mreži PEUGEOT
ili nekoj stručnoj radionici.
B = mini
Dolijte potrebnu količinu ulja
koje odgovara vašem motoru
kroz otvor za punjenje.
Pazite da razina ulja nikada
ne bude ispod te oznake.
Provjera je valjana samo ako je vozilo na ravnoj
podlozi i ako je od gašenja motora prošlo više
od 30
minuta.
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). PEUGEOT
preporučuje provjeru svakih 5
000
km i, po
potrebi, dolijevanje ulja.
Provjere
