Page 261 of 393

259
308_pl_Chap08_En-cas-de-panne_ed01-2016

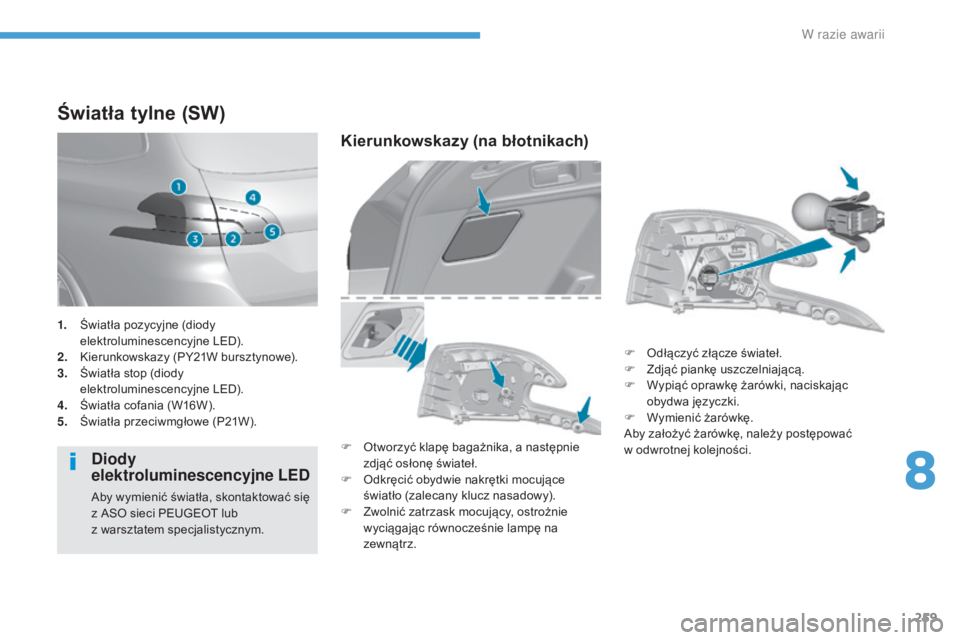

Światła tylne (SW)
Diody
elektroluminescencyjne LED
Aby wymienić światła, skontaktować się
z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Kierunkowskazy (na błotnikach)
F Otworzyć klapę bagażnika, a następnie zdjąć osłonę świateł.
F
O
dkręcić obydwie nakrętki mocujące
światło (zalecany klucz nasadowy).
F
Z
wolnić zatrzask mocujący, ostrożnie
wyciągając równocześnie lampę na
zewnątrz. F
O
dłączyć złącze świateł.
F
Z
djąć piankę uszczelniającą.
F
W
ypiąć oprawkę żarówki, naciskając
obydwa języczki.
F
W
ymienić żarówkę.
Aby założyć żarówkę, należy postępować
w odwrotnej kolejności.
1.
Ś
wiatła pozycyjne (diody
elektroluminescencyjne LED).
2.
K
ierunkowskazy (PY21W bursztynowe).
3.
Ś
wiatła stop (diody
elektroluminescencyjne
L
ED).
4.
Ś
wiatła cofania (W16W).
5.
Ś
wiatła przeciwmgłowe (P21W).
8
W razie awarii
Page 262 of 393

260
308_pl_Chap08_En-cas-de-panne_ed01-2016

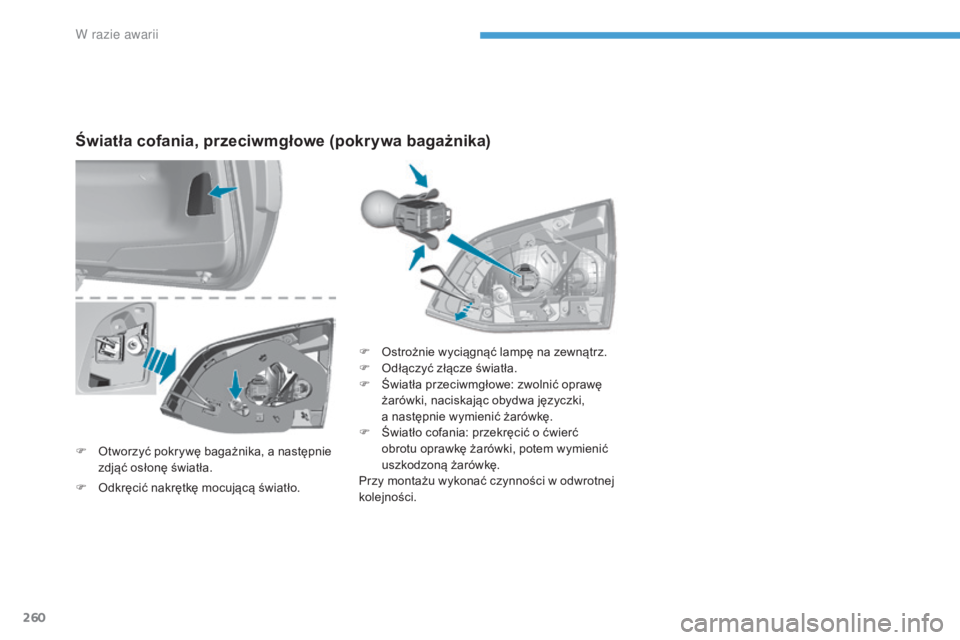

Światła cofania, przeciwmgłowe (pokrywa bagażnika)
F Otworzyć pokrywę bagażnika, a następnie zdjąć osłonę światła. F
O
strożnie wyciągnąć lampę na zewnątrz.
F
O
dłączyć złącze światła.
F
Ś
wiatła przeciwmgłowe: zwolnić oprawę
żarówki, naciskając obydwa języczki,
a następnie wymienić żarówkę.
F
Ś
wiatło cofania: przekręcić o ćwierć
obrotu oprawkę żarówki, potem wymienić
uszkodzoną żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.
F
O
dkręcić nakrętkę mocującą światło.
W razie awarii
Page 263 of 393

261
308_pl_Chap08_En-cas-de-panne_ed01-2016

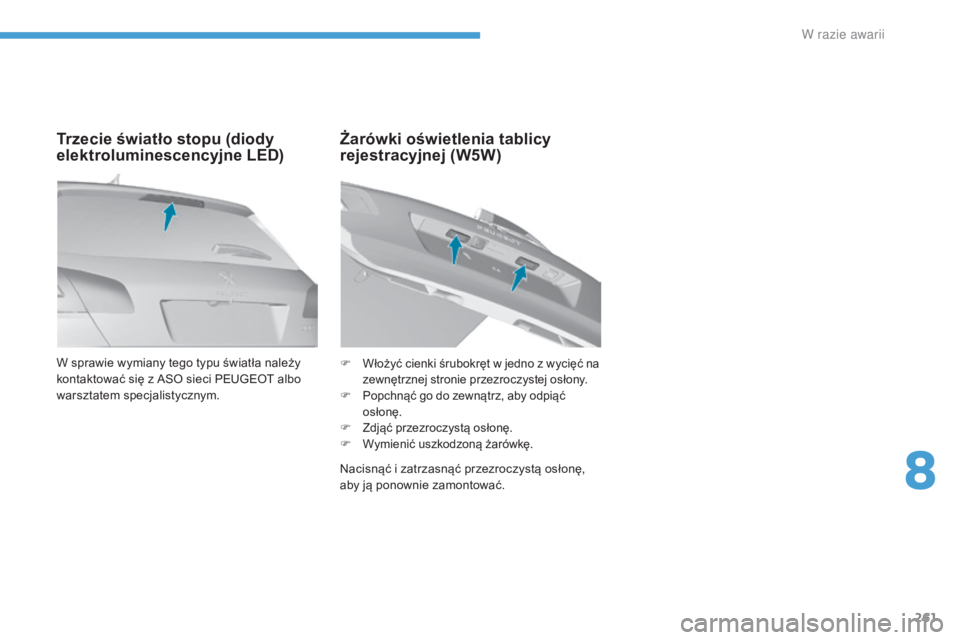

W sprawie wymiany tego typu światła należy
kontaktować się z ASO sieci PEUGEOT albo
warsztatem specjalistycznym.
Trzecie światło stopu (diody
elektroluminescencyjne LED)Żarówki oświetlenia tablicy
rejestracyjnej (W5W)
Nacisnąć i zatrzasnąć przezroczystą osłonę,
aby ją ponownie zamontować. F
Włożyć cienki śrubokręt w jedno z wycięć na
zewnętrznej stronie przezroczystej osłony.
F Popchnąć go do zewnątrz, aby odpiąć
osłonę.
F Zdjąć przezroczystą osłonę.F Wymienić uszkodzoną żarówkę.
8
W razie awarii
Page 264 of 393

262
308_pl_Chap08_En-cas-de-panne_ed01-2016

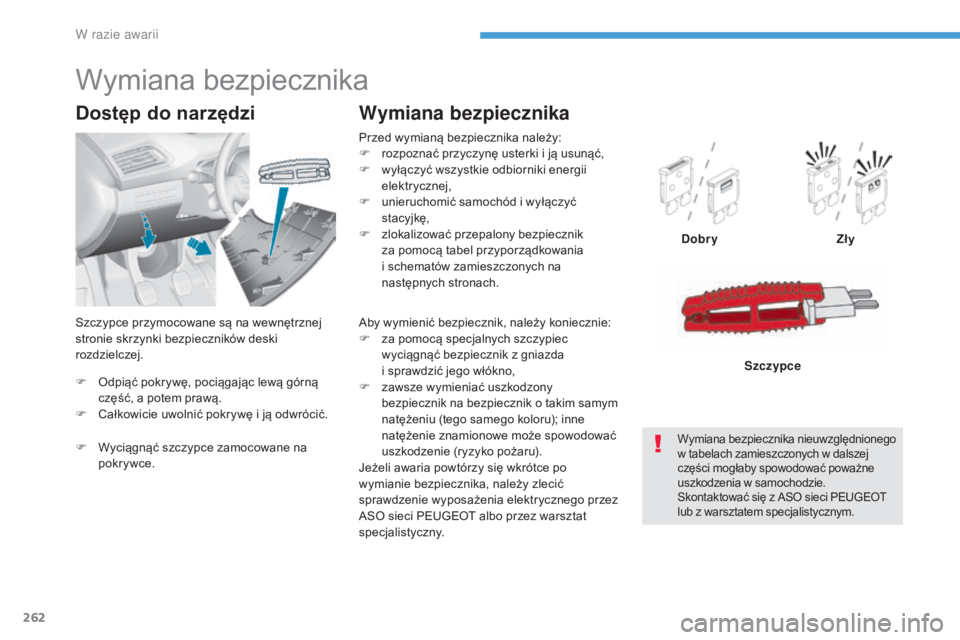

F Odpiąć pokrywę, pociągając lewą górną część, a potem prawą.
F
C
ałkowicie uwolnić pokrywę i ją odwrócić.
Dostęp do narzędzi
Przed wymianą bezpiecznika należy:
F r ozpoznać przyczynę usterki i ją usunąć,
F
w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F
u
nieruchomić samochód i wyłączyć
stacyjkę,
F
z
lokalizować przepalony bezpiecznik
za pomocą tabel przyporządkowania
i schematów zamieszczonych na
następnych stronach.
Wymiana bezpiecznika
Dobry Zły
Wymiana bezpiecznika nieuwzględnionego
w tabelach zamieszczonych w
dalszej
części mogłaby spowodować poważne
uszkodzenia w samochodzie.
Skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.
Szczypce
Wymiana bezpiecznika
Aby wymienić bezpiecznik, należy koniecznie:
F
z a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda
i sprawdzić jego włókno,
F
z
awsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim samym
natężeniu (tego samego koloru); inne
natężenie znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, należy zlecić
sprawdzenie wyposażenia elektrycznego przez
ASO sieci PEUGEOT albo przez warsztat
specjalistyczny.
F
W
yciągnąć szczypce zamocowane na
pokrywce.
Szczypce przymocowane są na wewnętrznej
stronie skrzynki bezpieczników deski
rozdzielczej.
W razie awarii
Page 265 of 393

263
308_pl_Chap08_En-cas-de-panne_ed01-2016

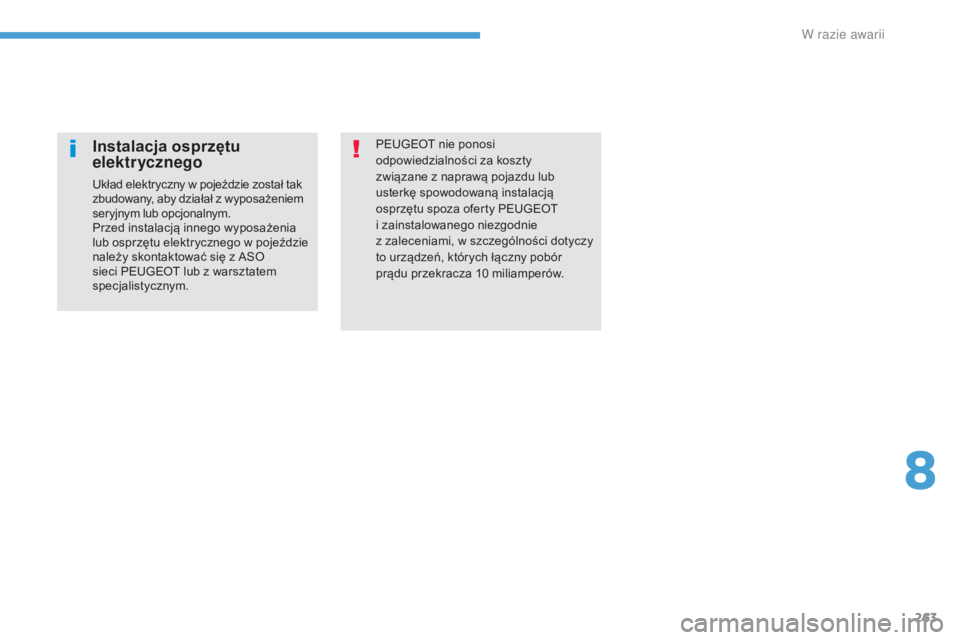

PEUGEOT nie ponosi
odpowiedzialności za koszty
związane z naprawą pojazdu lub
usterkę spowodowaną instalacją
osprzętu spoza oferty PEUGEOT
i zainstalowanego niezgodnie
z zaleceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
prądu przekracza 10 miliamperów.Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
zbudowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeździe
należy skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym.
8
W razie awarii
Page 266 of 393

264
308_pl_Chap08_En-cas-de-panne_ed01-2016

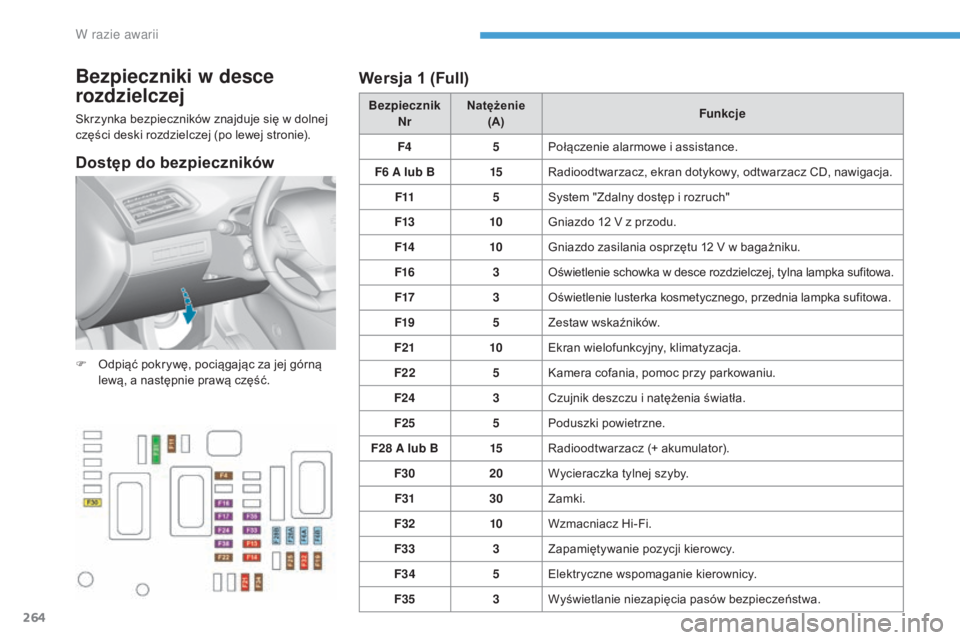

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).Bezpiecznik
Nr Natężenie
(A) Funkcje
F4 5Połączenie alarmowe i assistance.
F6 A lub B 15Radioodtwarzacz, ekran dotykowy, odtwarzacz CD, nawigacja.
F11 5System "Zdalny dostęp i rozruch"
F13 10Gniazdo 12 V z przodu.
F14 10Gniazdo zasilania osprzętu 12 V w bagażniku.
F16 3Oświetlenie schowka w desce rozdzielczej, tylna lampka sufitowa.
F17 3Oświetlenie lusterka kosmetycznego, przednia lampka sufitowa.
F19 5Zestaw wskaźników.
F21 10Ekran wielofunkcyjny, klimatyzacja.
F22 5Kamera cofania, pomoc przy parkowaniu.
F24 3Czujnik deszczu i natężenia światła.
F25 5Poduszki powietrzne.
F28 A lub B 15Radioodtwarzacz (+ akumulator).
F30 20Wycieraczka tylnej szyby.
F31 30Zamki.
F32 10Wzmacniacz Hi-Fi.
F33 3Zapamiętywanie pozycji kierowcy.
F34 5Elektryczne wspomaganie kierownicy.
F35 3Wyświetlanie niezapięcia pasów bezpieczeństwa.
F
O
dpiąć pokrywę, pociągając za jej górną
lewą, a następnie prawą część.
Wersja 1 (Full)
Dostęp do bezpieczników
W razie awarii
Page 267 of 393

265
308_pl_Chap08_En-cas-de-panne_ed01-2016
Wersja 2 (Eco)
Bezpiecznik Nr Natężenie
(A) Funkcje
F9 5Alarm, połączenie alarmowe i assistance.
F13 5Kamera cofania, pomoc przy parkowaniu.
F15 15Gniazdo zasilania osprzętu 12V.
F16 15Zapalniczka.
F17 15Radioodtwarzacz.
F18 20Ekran dotykowy, odtwarzacz CD, system audio i nawigacji.
F19 5Czujnik deszczu i natężenia światła.
F20 5Poduszki powietrzne.
F21 5Zestaw wskaźników.
F22/F24 30Zamki wewnętrzne, zewnętrzne, przednie i tylne.
F23 5Oświetlenie schowka w desce rozdzielczej, lusterka
kosmetycznego, lampki sufitowe przednia i tylna.
F25/F27 15Pompa spryskiwacza szyby przedniej/tylnej.
F26 15Sygnał dźwiękowy.
F30 15Wycieraczka tylnej szyby.
8
W razie awarii
Page 268 of 393

266
308_pl_Chap08_En-cas-de-panne_ed01-2016

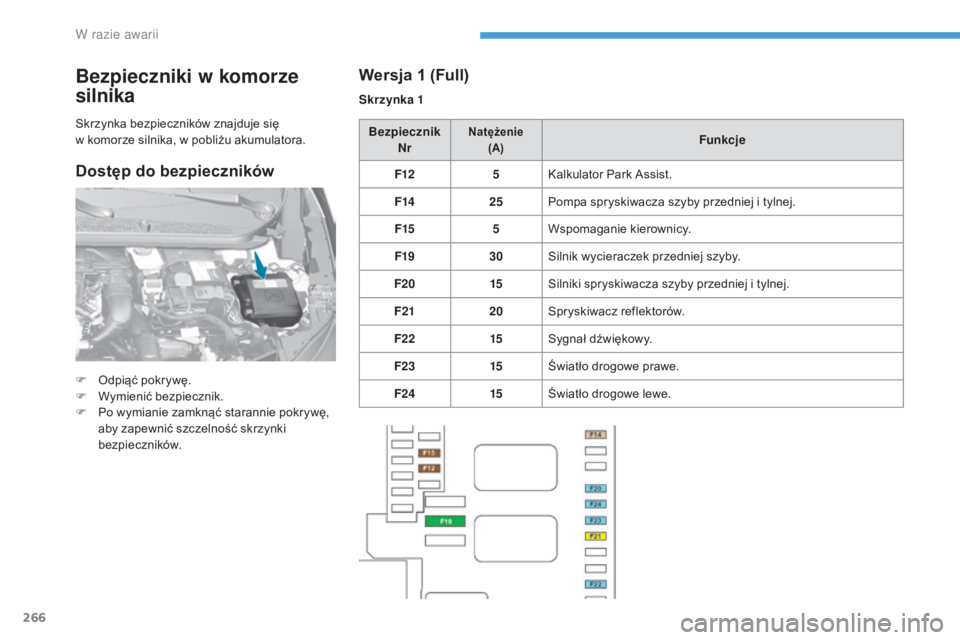

Bezpieczniki w komorze
silnika
F Odpiąć pokrywę.
F W ymienić bezpiecznik.
F
P
o wymianie zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników. Bezpiecznik
Nr
Natężenie (A)Funkcje
F12 5Kalkulator Park Assist.
F14 25Pompa spryskiwacza szyby przedniej i tylnej.
F15 5Wspomaganie kierownicy.
F19 30Silnik wycieraczek przedniej szyby.
F20 15Silniki spryskiwacza szyby przedniej i tylnej.
F21 20Spryskiwacz reflektorów.
F22 15Sygnał dźwiękowy.
F23 15Światło drogowe prawe.
F24 15Światło drogowe lewe.
Skrzynka bezpieczników znajduje się
w
komorze silnika, w pobliżu akumulatora.
Wersja 1 (Full)
Skrzynka 1
Dostęp do bezpieczników
W razie awarii
Page 269 of 393

267
308_pl_Chap08_En-cas-de-panne_ed01-2016

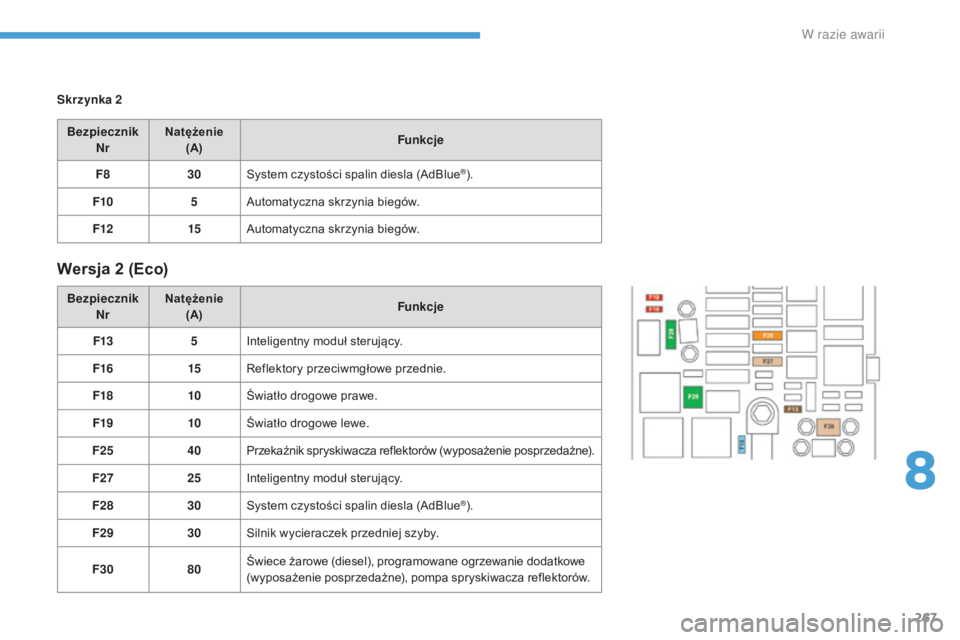

Skrzynka 2Bezpiecznik Nr Natężenie
(A) Funkcje
F8 30System czystości spalin diesla (AdBlue
®).
F10 5Automatyczna skrzynia biegów.
F12 15Automatyczna skrzynia biegów.
Wersja 2 (Eco)
Bezpiecznik
Nr Natężenie
(A) Funkcje
F13 5Inteligentny moduł sterujący.
F16 15Reflektory przeciwmgłowe przednie.
F18 10Światło drogowe prawe.
F19 10Światło drogowe lewe.
F25 40Przekaźnik spryskiwacza reflektorów (wyposażenie posprzedażne).
F27 25Inteligentny moduł sterujący.
F28 30System czystości spalin diesla (AdBlue
®).
F29 30Silnik wycieraczek przedniej szyby.
F30 80Świece żarowe (diesel), programowane ogrzewanie dodatkowe
(wyposażenie posprzedażne), pompa spryskiwacza reflektorów.
8
W razie awarii
Page 270 of 393

268
308_pl_Chap08_En-cas-de-panne_ed01-2016
Akumulator 12 V
Akumulator znajduje się pod pokrywą silnika.
W celu uzyskania dostępu do akumulatora należy:
F
O
tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie z zewnątrz.
F
Z
amocować podpórkę pokrywy silnika.
Dostęp do akumulatora
Sposób postępowania w przypadku uruchamiania silnika z innego akumulatora lub ładowania rozładowanego akumulatora.
Przed każdą interwencją
Unieruchomić pojazd, zaciągnąć
hamulec postojowy, ustawić skrzynię
biegów na luz, następnie wyłączyć
zapłon.
Sprawdzić, czy wszystkie urządzenia
elektryczne są wyłączone. Nigdy nie pchać samochodu, aby go
uruchomić, gdy jest on wyposażony
w automatyczną skrzynię biegów.
Akumulatory zawierają szkodliwe
substancje, takie jak kwas siarkowy i ołów.
Należy je likwidować zgodnie
z
obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać razem
z
odpadkami gospodarstwa domowego.
Zużyte baterie i akumulatory należy
przekazywać do specjalnego punktu
odbioru takich odpadów. Przed przystąpieniem do pracy przy
akumulatorze zabezpieczyć oczy i twarz.
Wszelkie prace przy akumulatorze
należy wykonywać w miejscu z dobrą
wentylacją, z dala od otwartego ognia
lub źródeł iskier, aby uniknąć ryzyka
wybuchu i pożaru.
Po zakończeniu pracy należy umyć ręce.
Wersje wyposażone w system
Stop & Start posiadają akumulator
ołowiowy 12 V o specjalnej technologii
i
par
ametrach.
Akumulator ten należy wymieniać
wyłącznie w ASO sieci PEUGEOT lub
warsztacie specjalistycznym.
Informacje ogólne
Ołowiowe akumulatory rozruchowe
F Zdjąć plastikową osłonę w celu odsłonięcia zacisku (+).
Zacisk (-) akumulatora nie jest dostępny. Punkt
masowy znajduje się na wsporniku silnika.
