Peugeot 308 2017 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2017, Model line: 308, Model: Peugeot 308 2017Pages: 393, PDF Size: 9.79 MB
Page 231 of 393

229
308_pl_Chap07_info-pratiques_ed01-2016
Parametry oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
Uzupełnianie poziomu oleju
w silniku
Usytuowanie wlewu oleju do silnika pokazano
na odpowiednim schemacie przestrzeni pod
pokrywą komory silnika.
F
O
dkręcić korek zbiornika w celu uzyskania
dostępu do wlewu.
F
W
lać olej małymi porcjami, uważając, aby
go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F
P
rzed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F
U
zupełnić poziom, jeżeli jest to konieczne.
F
P
o sprawdzeniu poziomu dokładnie
zakręcić korek zbiornika i umieścić
wskaźnik poziomu na swoim miejscu. Po 30 minutach od chwili uzupełnienia
stanu oleju można skontrolować poziom
za pomocą wskaźnika w zestawie
wskaźników po uprzednim włączeniu
zapłonu.
Wymiana oleju
W celu uzyskania informacji o częstotliwości
wykonywania tej operacji należy odwołać się
do planu obsługowego producenta.
Aby zapewnić sprawność silnika i systemów
ograniczających emisję spalin, nigdy nie
stosować dodatków do oleju silnikowego.Poziom płynu powinien znajdować
się pomiędzy oznaczeniem "
A" (MA X
usytuowanym na dodatkowym zbiorniku)
i oznaczeniem " B" (MIN usytuowanym na
zbiorniku głównym). W innym wypadku należy
sprawdzić zużycie klocków hamulcowych.
Poziom płynu hamulcowego
Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w planie
obsługowym pojazdu.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
7
Informacje praktyczne
Page 232 of 393

230
308_pl_Chap07_info-pratiques_ed01-2016

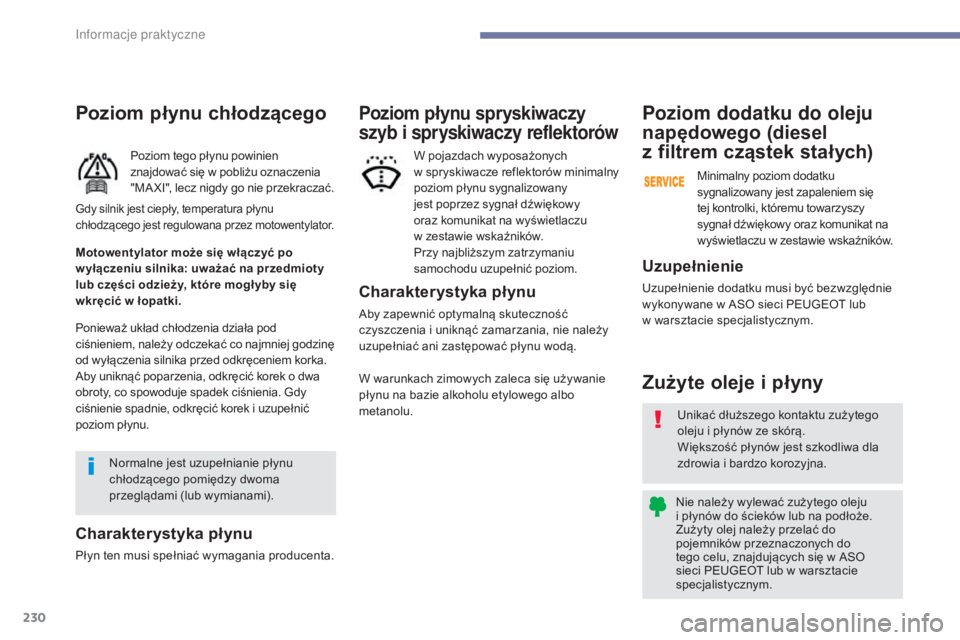

Poziom płynu chłodzącego
Poziom tego płynu powinien
znajdować się w pobliżu oznaczenia
"MA XI", lecz nigdy go nie przekraczać.
Ponieważ układ chłodzenia działa pod
ciśnieniem, należy odczekać co najmniej godzinę
od wyłączenia silnika przed odkręceniem korka.
Aby uniknąć poparzenia, odkręcić korek o dwa
obroty, co spowoduje spadek ciśnienia. Gdy
ciśnienie spadnie, odkręcić korek i uzupełnić
poziom płynu. Normalne jest uzupełnianie płynu
chłodzącego pomiędzy dwoma
przeglądami (lub wymianami).
Charakterystyka płynu
Płyn ten musi spełniać wymagania producenta. Motowentylator może się włączyć po
w yłączeniu silnika: uważać na przedmioty
lub części odzieży, które mogł yby się
wkręcić w łopatki.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez motowentylator.
Charakterystyka płynu
Aby zapewnić optymalną skuteczność
czyszczenia i uniknąć zamarzania, nie należy
uzupełniać ani zastępować płynu wodą.
Poziom płynu spryskiwaczy
szyb i spryskiwaczy reflektorów
W pojazdach wyposażonych
w spryskiwacze reflektorów minimalny
poziom płynu sygnalizowany
jest poprzez sygnał dźwiękowy
oraz komunikat na wyświetlaczu
w
zestawie wskaźników.
Przy najbliższym zatrzymaniu
samochodu uzupełnić poziom.
W warunkach zimowych zaleca się używanie
płynu na bazie alkoholu etylowego albo
metanolu. Unikać dłuższego kontaktu zużytego
oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego oleju
i płynów do ścieków lub na podłoże.
Zużyty olej należy przelać do
pojemników przeznaczonych do
tego celu, znajdujących się w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Zużyte oleje i płyny
Uzupełnienie
Uzupełnienie dodatku musi być bezwzględnie
wykonywane w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Poziom dodatku do oleju
napędowego (diesel
z
f
iltrem cząstek stałych)
Minimalny poziom dodatku
sygnalizowany jest zapaleniem się
tej kontrolki, któremu towarzyszy
sygnał dźwiękowy oraz komunikat na
wyświetlaczu w zestawie wskaźników.
Informacje praktyczne
Page 233 of 393

231
308_pl_Chap07_info-pratiques_ed01-2016

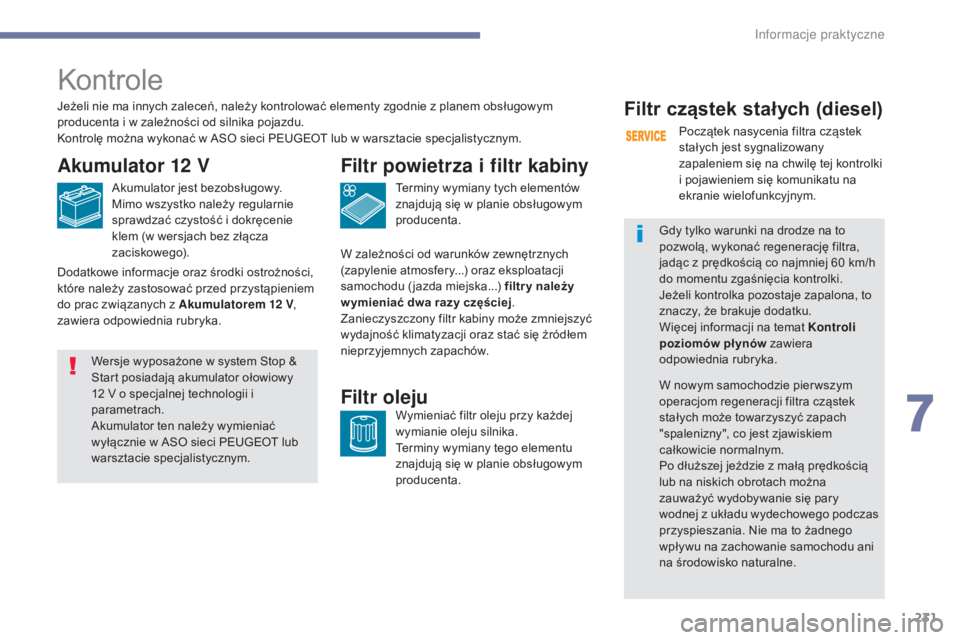

Kontrole
Akumulator 12 V
Akumulator jest bezobsługowy.
Mimo wszystko należy regularnie
sprawdzać czystość i dokręcenie
klem (w wersjach bez złącza
zaciskowego).Terminy wymiany tych elementów
znajdują się w planie obsługowym
producenta.
Filtr powietrza i filtr kabiny
Wymieniać filtr oleju przy każdej
wymianie oleju silnika.
Terminy wymiany tego elementu
znajdują się w planie obsługowym
producenta.Filtr oleju
Wersje wyposażone w system Stop &
Start posiadają akumulator ołowiowy
12 V o specjalnej technologii i
parametrach.
Akumulator ten należy wymieniać
wyłącznie w ASO sieci PEUGEOT lub
warsztacie specjalistycznym.
Filtr cząstek stałych (diesel)
Początek nasycenia filtra cząstek
stałych jest sygnalizowany
zapaleniem się na chwilę tej kontrolki
i pojawieniem się komunikatu na
ekranie wielofunkcyjnym.
Gdy tylko warunki na drodze na to
pozwolą, wykonać regenerację filtra,
jadąc z prędkością co najmniej 60 km/h
do momentu zgaśnięcia kontrolki.
Jeżeli kontrolka pozostaje zapalona, to
znaczy, że brakuje dodatku.
Więcej informacji na temat Kontroli
poziomów pł ynów zawiera
odpowiednia rubryka.
W nowym samochodzie pier wszym
operacjom regeneracji filtra cząstek
stałych może towarzyszyć zapach
"spalenizny", co jest zjawiskiem
całkowicie normalnym.
Po dłuższej jeździe z małą prędkością
lub na niskich obrotach można
zauważyć wydobywanie się pary
wodnej z układu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani
na środowisko naturalne.
Jeżeli nie ma innych zaleceń, należy kontrolować elementy zgodnie z planem obsługowym
producenta i w zależności od silnika pojazdu.
Kontrolę można wykonać w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.
Dodatkowe informacje oraz środki ostrożności,
które należy zastosować przed przystąpieniem
do prac związanych z Akumulatorem 12 V
,
zawiera odpowiednia rubryka. W zależności od warunków zewnętrznych
(zapylenie atmosfery...) oraz eksploatacji
samochodu ( jazda miejska...) filtr y należy
w ymieniać dwa razy częściej
.
Zanieczyszczony filtr kabiny może zmniejszyć
wydajność klimatyzacji oraz stać się źródłem
nieprzyjemnych zapachów.
7
Informacje praktyczne
Page 234 of 393

232
308_pl_Chap07_info-pratiques_ed01-2016

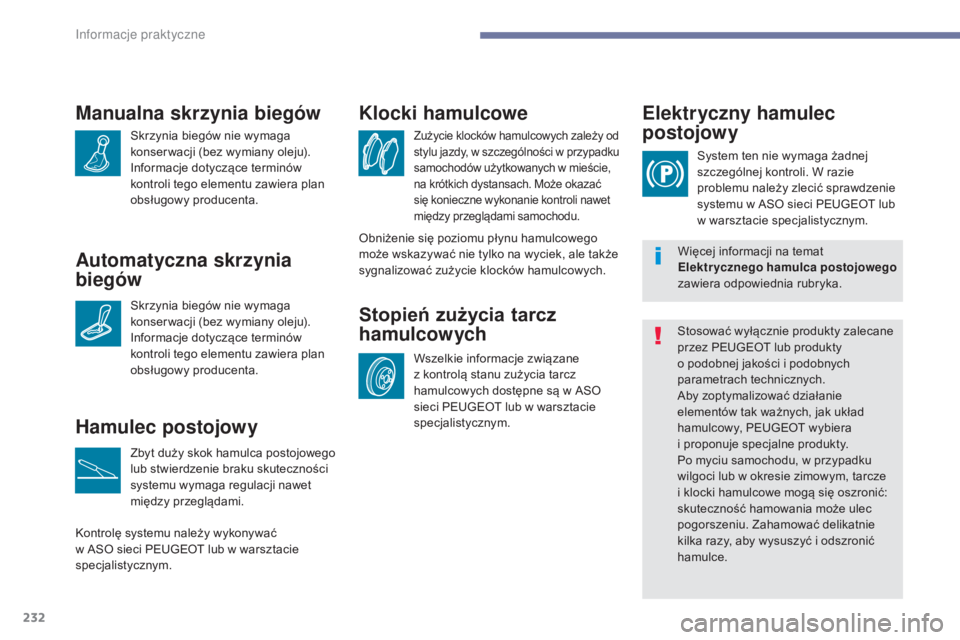

Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.Zużycie klocków hamulcowych zależy od
stylu jazdy, w szczególności w przypadku
samochodów użytkowanych w
mieście,
na krótkich dystansach. Może okazać
się konieczne wykonanie kontroli nawet
między przeglądami samochodu.
Klocki hamulcowe
Wszelkie informacje związane
z kontrolą stanu zużycia tarcz
hamulcowych dostępne są w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Stopień zużycia tarcz
hamulcowych Elektryczny hamulec
postojowy
System ten nie wymaga żadnej
szczególnej kontroli. W razie
problemu należy zlecić sprawdzenie
systemu w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Stosować wyłącznie produkty zalecane
przez PEUGEOT lub produkty
o podobnej jakości i podobnych
parametrach technicznych.
Aby zoptymalizować działanie
elementów tak ważnych, jak układ
hamulcowy, PEUGEOT wybiera
i
proponuje specjalne produkty.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze
i klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie
kilka razy, aby wysuszyć i odszronić
hamulce.
Hamulec postojowy
Zbyt duży skok hamulca postojowego
lub stwierdzenie braku skuteczności
systemu wymaga regulacji nawet
między przeglądami.
Kontrolę systemu należy wykonywać
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym. Obniżenie się poziomu płynu hamulcowego
może wskazywać nie tylko na wyciek, ale także
sygnalizować zużycie klocków hamulcowych.
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
Więcej informacji na temat
Elektrycznego hamulca postojowego
zawiera odpowiednia rubryka.
Informacje praktyczne
Page 235 of 393

233
308_pl_Chap07_info-pratiques_ed01-2016

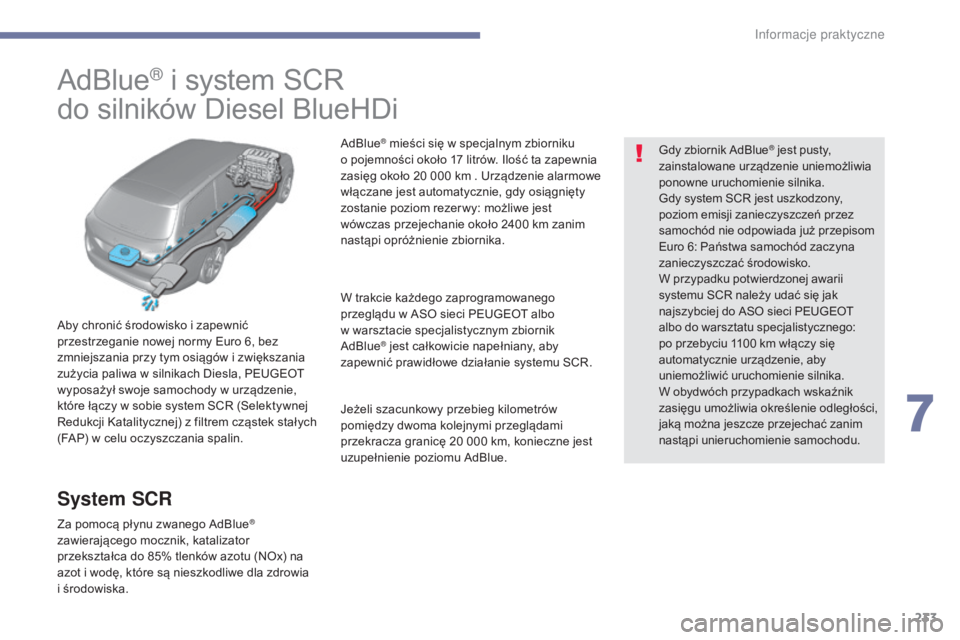

AdBlue® i system SCR
do silników Diesel BlueHDi
Aby chronić środowisko i zapewnić
przestrzeganie nowej normy Euro 6, bez
zmniejszania przy tym osiągów i zwiększania
zużycia paliwa w silnikach Diesla, PEUGEOT
wyposażył swoje samochody w urządzenie,
które łączy w sobie system SCR (Selektywnej
Redukcji Katalitycznej) z filtrem cząstek stałych
(FAP) w celu oczyszczania spalin.
System SCR
Za pomocą płynu zwanego AdBlue®
zawierającego mocznik, katalizator
przekształca do 85% tlenków azotu (NOx) na
azot i wodę, które są nieszkodliwe dla zdrowia
i środowiska. AdBlue
® mieści się w specjalnym zbiorniku
o
pojemności około 17 litrów. Ilość ta zapewnia
zasięg około 20 000 km . Urządzenie alarmowe
włączane jest automatycznie, gdy osiągnięty
zostanie poziom rezer wy: możliwe jest
wówczas przejechanie około 2400 km zanim
nastąpi opróżnienie zbiornika.
W trakcie każdego zaprogramowanego
przeglądu w ASO sieci PEUGEOT albo
w
warsztacie specjalistycznym zbiornik
AdBlue
® jest całkowicie napełniany, aby
zapewnić prawidłowe działanie systemu SCR.
Jeżeli szacunkowy przebieg kilometrów
pomiędzy dwoma kolejnymi przeglądami
przekracza granicę 20 000 km, konieczne jest
uzupełnienie poziomu AdBlue. Gdy zbiornik AdBlue
® jest pusty,
zainstalowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
Gdy system SCR jest uszkodzony,
poziom emisji zanieczyszczeń przez
samochód nie odpowiada już przepisom
Euro 6: Państwa samochód zaczyna
zanieczyszczać środowisko.
W przypadku potwierdzonej awarii
systemu SCR należy udać się jak
najszybciej do ASO sieci PEUGEOT
albo do warsztatu specjalistycznego:
po przebyciu 1100 km włączy się
automatycznie urządzenie, aby
uniemożliwić uruchomienie silnika.
W obydwóch przypadkach wskaźnik
zasięgu umożliwia określenie odległości,
jaką można jeszcze przejechać zanim
nastąpi unieruchomienie samochodu.
7
Informacje praktyczne
Page 236 of 393

234
308_pl_Chap07_info-pratiques_ed01-2016

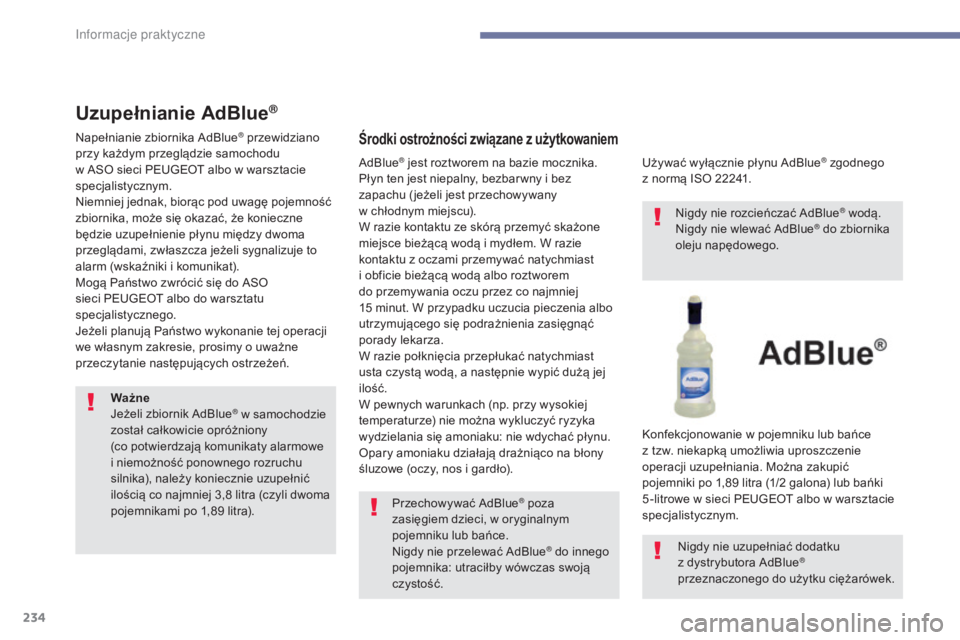

Uzupełnianie AdBlue®
Napełnianie zbiornika AdBlue® przewidziano
przy każdym przeglądzie samochodu
w
ASO sieci PEUGEOT albo w warsztacie
specjalistycznym.
Niemniej jednak, biorąc pod uwagę pojemność
zbiornika, może się okazać, że konieczne
będzie uzupełnienie płynu między dwoma
przeglądami, zwłaszcza jeżeli sygnalizuje to
alarm (wskaźniki i komunikat).
Mogą Państwo zwrócić się do ASO
sieci PEUGEOT albo do warsztatu
specjalistycznego.
Jeżeli planują Państwo wykonanie tej operacji
we własnym zakresie, prosimy o uważne
przeczytanie następujących ostrzeżeń.Środki ostrożności związane z użytkowaniem
Przechowywać AdBlue® poza
zasięgiem dzieci, w oryginalnym
pojemniku lub bańce.
Nigdy nie przelewać AdBlue
® do innego
pojemnika: utraciłby wówczas swoją
czystość. Używać wyłącznie płynu AdBlue
® zgodnego
z
normą ISO 22241.
Nigdy nie rozcieńczać AdBlue
® wodą.
Nigdy nie wlewać AdBlue® do zbiornika
oleju napędowego.
Konfekcjonowanie w pojemniku lub bańce
z
tzw. niekapką umożliwia uproszczenie
operacji uzupełniania. Można zakupić
pojemniki po 1,89 litra (1/2 galona) lub bańki
5 -litrowe w sieci PEUGEOT albo w warsztacie
specjalistycznym.
Nigdy nie uzupełniać dodatku
z
dystrybutora AdBlue
®
przeznaczonego do użytku ciężarówek.
AdBlue
® jest roztworem na bazie mocznika.
Płyn ten jest niepalny, bezbar wny i bez
zapachu ( jeżeli jest przechowywany
w
chłodnym miejscu).
W razie kontaktu ze skórą przemyć skażone
miejsce bieżącą wodą i mydłem. W razie
kontaktu z oczami przemywać natychmiast
i obficie bieżącą wodą albo roztworem
do przemywania oczu przez co najmniej
15
minut. W przypadku uczucia pieczenia albo
utrzymującego się podrażnienia zasięgnąć
porady lekarza.
W razie połknięcia przepłukać natychmiast
usta czystą wodą, a następnie wypić dużą jej
ilość.
W pewnych warunkach (np. przy wysokiej
temperaturze) nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać płynu.
Opary amoniaku działają drażniąco na błony
śluzowe (oczy, nos i gardło).
Ważne
Jeżeli zbiornik AdBlue
® w samochodzie
został całkowicie opróżniony
(co
potwierdzają komunikaty alarmowe
i niemożność ponownego rozruchu
silnika), należy koniecznie uzupełnić
ilością co najmniej 3,8 litra (czyli dwoma
pojemnikami po 1,89 litra).
Informacje praktyczne
Page 237 of 393

235
308_pl_Chap07_info-pratiques_ed01-2016

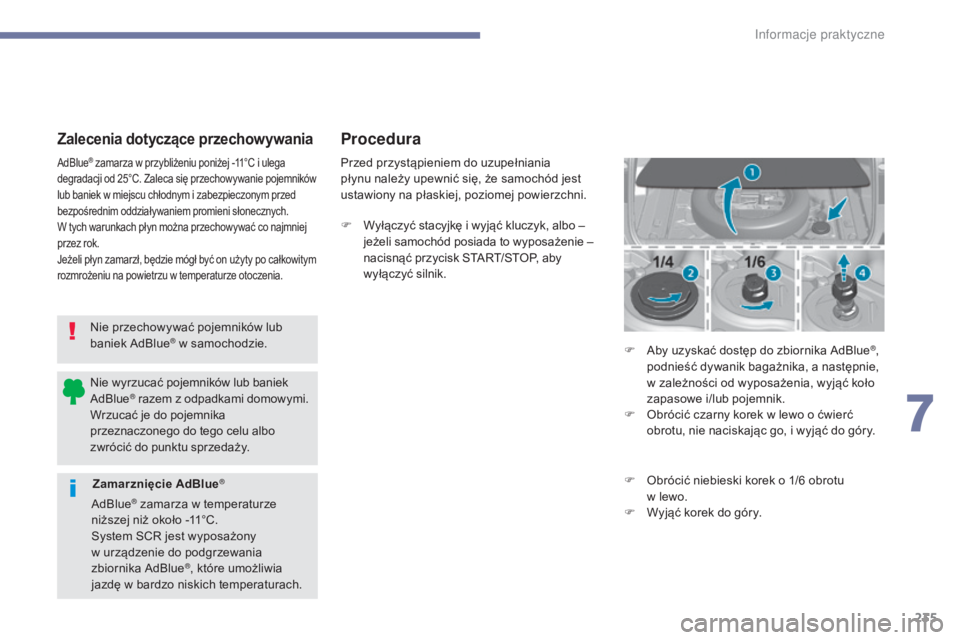

Zalecenia dotyczące przechowywania
Nie przechowywać pojemników lub
baniek AdBlue® w samochodzie.
AdBlue® zamarza w przybliżeniu poniżej -11°C i ulega
degradacji od 25°C. Zaleca się przechowywanie pojemników
lub baniek w miejscu chłodnym i zabezpieczonym przed
bezpośrednim oddziaływaniem promieni słonecznych.
W tych warunkach płyn można przechowywać co najmniej
przez rok.
Jeżeli płyn zamarzł, będzie mógł być on użyty po całkowitym
rozmrożeniu na powietrzu w temperaturze otoczenia.
Procedura
Przed przystąpieniem do uzupełniania
płynu należy upewnić się, że samochód jest
ustawiony na płaskiej, poziomej powierzchni.
F
W
yłączyć stacyjkę i wyjąć kluczyk, albo –
jeżeli samochód posiada to wyposażenie –
nacisnąć przycisk START/STOP, aby
wyłączyć silnik.
F
A
by uzyskać dostęp do zbiornika AdBlue
®,
podnieść dywanik bagażnika, a następnie,
w zależności od wyposażenia, wyjąć koło
zapasowe i/lub pojemnik.
F
O
brócić czarny korek w lewo o ćwierć
obrotu, nie naciskając go, i wyjąć do góry.
F
O
brócić niebieski korek o 1/6 obrotu
w
lewo.
F
W
yjąć korek do góry.
Zamarznięcie AdBlue
®
AdBlue® zamarza w temperaturze
niższej niż około -11°C.
System SCR jest wyposażony
w
urządzenie do podgrzewania
zbiornika AdBlue
®, które umożliwia
jazdę w bardzo niskich temperaturach.
Nie wyrzucać pojemników lub baniek
AdBlue
® razem z odpadkami domowymi.
Wrzucać je do pojemnika
przeznaczonego do tego celu albo
zwrócić do punktu sprzedaży.
7
Informacje praktyczne
Page 238 of 393

236
308_pl_Chap07_info-pratiques_ed01-2016

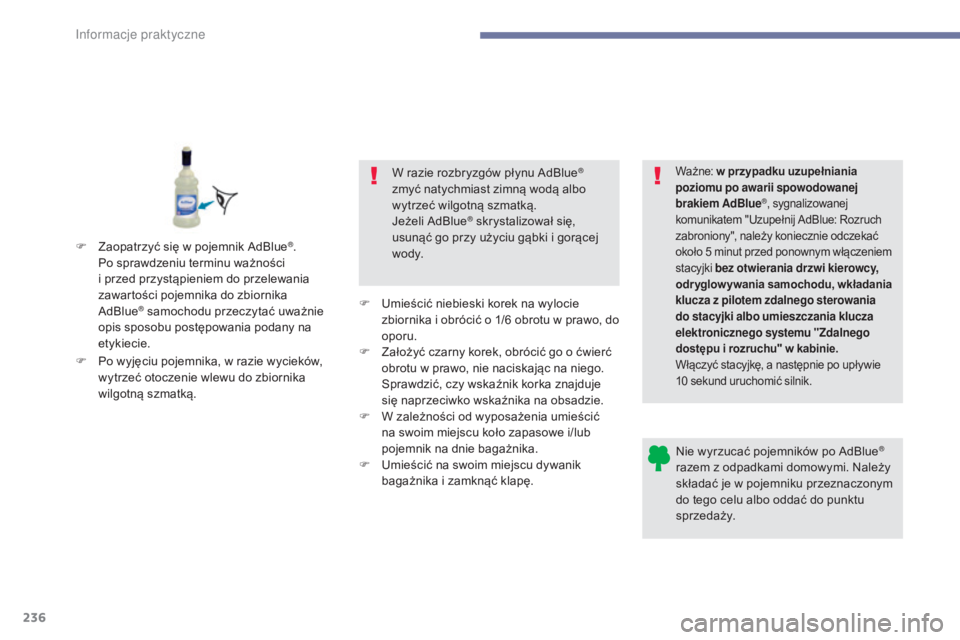

Nie wyrzucać pojemników po AdBlue®
razem z odpadkami domowymi. Należy
składać je w pojemniku przeznaczonym
do tego celu albo oddać do punktu
s p r ze d a ż y.
F
P
o wyjęciu pojemnika, w razie wycieków,
wytrzeć otoczenie wlewu do zbiornika
wilgotną szmatką. W razie rozbryzgów płynu AdBlue
®
zmyć natychmiast zimną wodą albo
wytrzeć wilgotną szmatką.
Jeżeli AdBlue
® skrystalizował się,
usunąć go przy użyciu gąbki i gorącej
wo dy.
F
U
mieścić niebieski korek na wylocie
zbiornika i obrócić o 1/6 obrotu w prawo, do
oporu.
F
Z
ałożyć czarny korek, obrócić go o ćwierć
obrotu w prawo, nie naciskając na niego.
Sprawdzić, czy wskaźnik korka znajduje
się naprzeciwko wskaźnika na obsadzie.
F
W z
ależności od wyposażenia umieścić
na swoim miejscu koło zapasowe i/lub
pojemnik na dnie bagażnika.
F
U
mieścić na swoim miejscu dywanik
bagażnika i zamknąć klapę.
Ważne: w przypadku uzupełniania
poziomu po awarii spowodowanej
brakiem AdBlue
®, sygnalizowanej
komunikatem "Uzupełnij AdBlue: Rozruch
zabroniony", należy koniecznie odczekać
około 5 minut przed ponownym włączeniem
stacyjki bez otwierania drzwi kierowcy,
odryglowywania samochodu, wkładania
klucza z
pilotem zdalnego sterowania
do stacyjki albo umieszczania klucza
elektronicznego systemu "Zdalnego
dostępu i rozruchu" w kabinie.
Włączyć stacyjkę, a następnie po upływie
10 sekund uruchomić silnik.
F Zaopatrzyć się w pojemnik AdBlue®.
Po sprawdzeniu terminu ważności
i
przed przystąpieniem do przelewania
zawartości pojemnika do zbiornika
AdBlue
® samochodu przeczytać uważnie
opis sposobu postępowania podany na
etykiecie.
Informacje praktyczne
Page 239 of 393

237
308_pl_Chap07_info-pratiques_ed01-2016

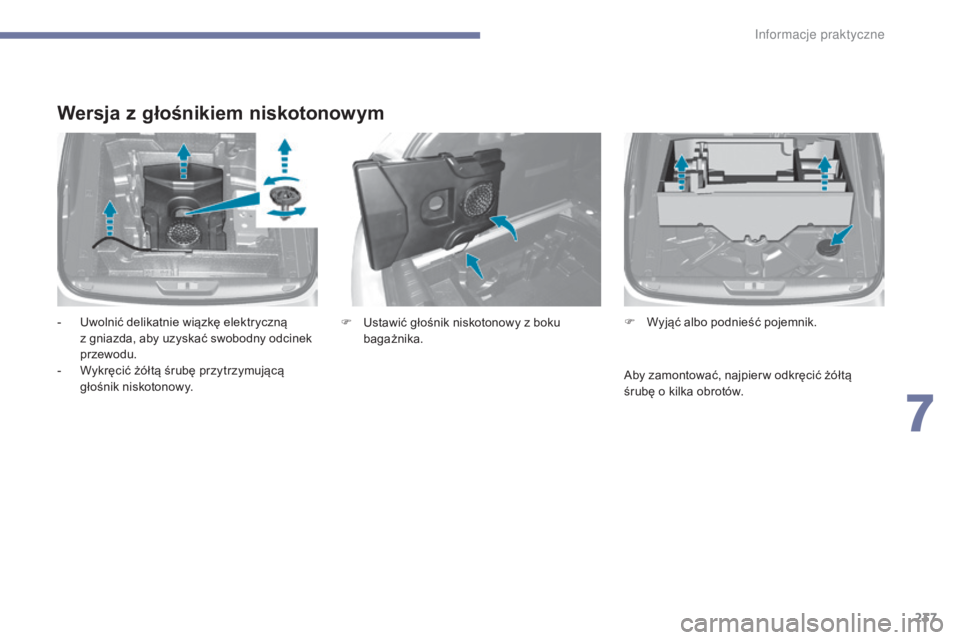

Wersja z głośnikiem niskotonowym
- Uwolnić delikatnie wiązkę elektryczną z gniazda, aby uzyskać swobodny odcinek
przewodu.
-
W
ykręcić żółtą śrubę przytrzymującą
głośnik niskotonowy. F
W yjąć albo podnieść pojemnik.
F
U stawić głośnik niskotonowy z boku
bagażnika.
Aby zamontować, najpier w odkręcić żółtą
śrubę o kilka obrotów.
7
Informacje praktyczne
Page 240 of 393

238
308_pl_Chap08_En-cas-de-panne_ed01-2016

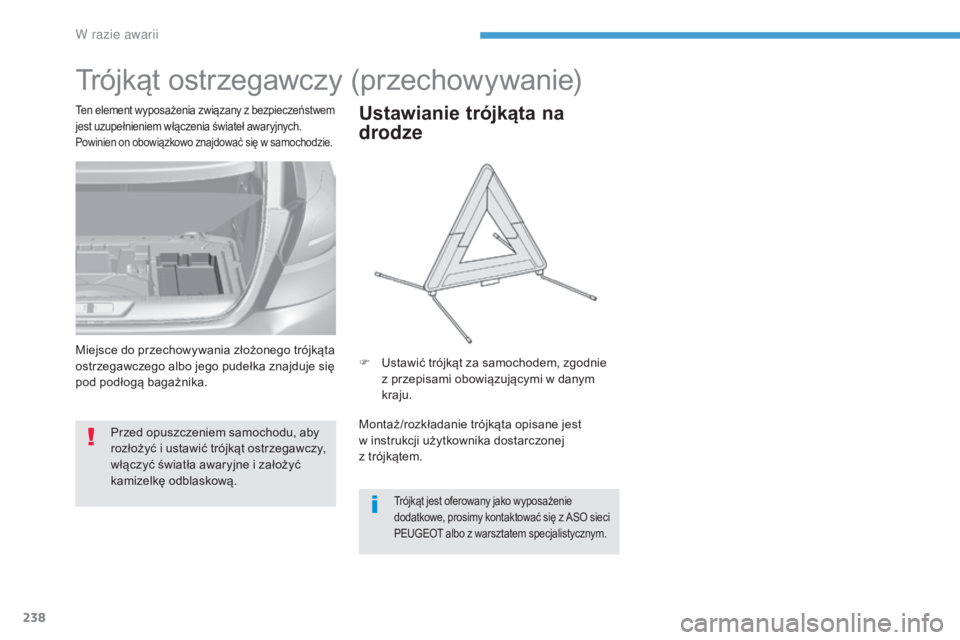

Trójkąt ostrzegawczy (przechowywanie)
Przed opuszczeniem samochodu, aby
rozłożyć i ustawić trójkąt ostrzegawczy,
włączyć światła awaryjne i założyć
kamizelkę odblaskową.
Ten element wyposażenia związany z bezpieczeństwem
jest uzupełnieniem włączenia świateł awaryjnych.
Powinien on obowiązkowo znajdować się w samochodzie.
Ustawianie trójkąta na
drodze
Montaż /rozkładanie trójkąta opisane jest
w instrukcji użytkownika dostarczonej
z
trójkątem.
F
U
stawić trójkąt za samochodem, zgodnie
z przepisami obowiązującymi w danym
kraju.
Trójkąt jest oferowany jako wyposażenie
dodatkowe, prosimy kontaktować się z ASO sieci
PEUGEOT albo z warsztatem specjalistycznym.
Miejsce do przechowywania złożonego trójkąta
ostrzegawczego albo jego pudełka znajduje się
pod podłogą bagażnika.
W razie awarii
