Peugeot 308 2017 Vodič za korisnike (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2017, Model line: 308, Model: Peugeot 308 2017Pages: 393, PDF Size: 9.69 MB
Page 251 of 393

249
308_hr_Chap08_En-cas-de-panne_ed01-2016
Provjerite da je dizalica na stabilnoj podlozi. Ako je podloga skliska ili rahla, dizalica bi se
mogla pomaknuti i utonuti. Opasnost od ozljeda!
Dizalica se mora namjestiti samo ispod mjesta A ili B ispod vozila. Provjerite da je potporno
mjesto dobro centrirano na glavi dizalice. Ako nije, vozilo bi se moglo oštetiti, a dizalica bi
mogla utonuti. Opasnost od ozljeda!F
I
zvadite vijke i čuvajte ih na nekom čistom
mjestu.
F
S
kinite kotač.
F
P
odižite dizalicu 2 dok njezina glava ne
dođe u kontakt s mjestom A ili B (potporno
mjesto A ili B mora biti dobro umetnuto u
središnji dio glave dizalice). F
P
odižite vozilo do visine na kojoj se može
postaviti rezervni kotač (s neispuhanom
g um o m).
8
U slučaju kvara
Page 252 of 393

250
308_hr_Chap08_En-cas-de-panne_ed01-2016

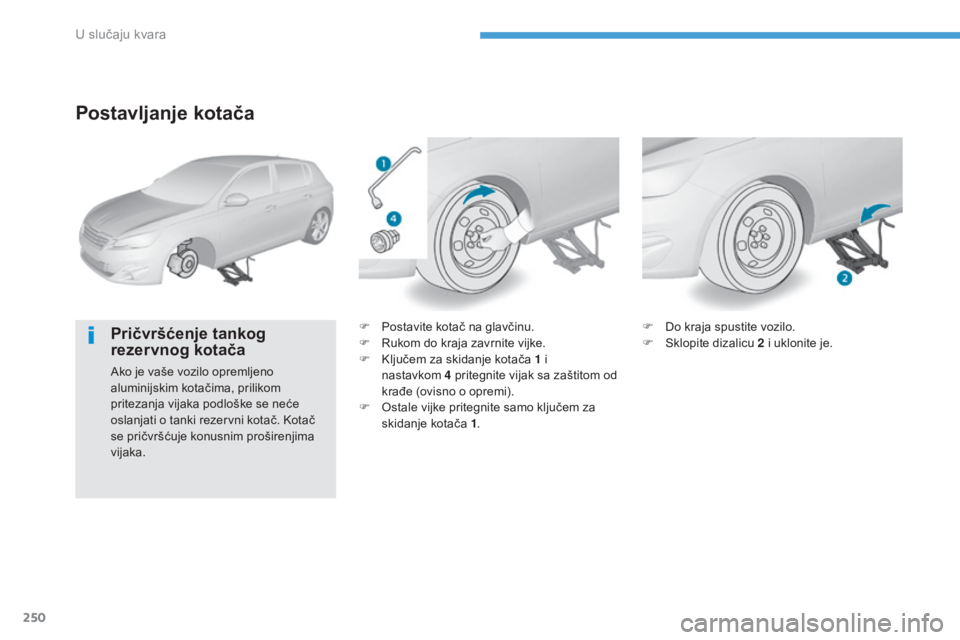

Postavljanje kotača
Pričvršćenje tankog
rezervnog kotača
Ako je vaše vozilo opremljeno
aluminijskim kotačima, prilikom
pritezanja vijaka podloške se neće
oslanjati o tanki rezervni kotač. Kotač
se pričvršćuje konusnim proširenjima
vijaka.F
P
ostavite kotač na glavčinu.
F
R
ukom do kraja zavrnite vijke.
F K ljučem za skidanje kotača 1 i
nastavkom 4 pritegnite vijak sa zaštitom od
krađe (ovisno o opremi).
F
O
stale vijke pritegnite samo ključem za
skidanje kotača 1 . F
D
o kraja spustite vozilo.
F
S
klopite dizalicu 2 i uklonite je.
U slučaju kvara
Page 253 of 393

251
308_hr_Chap08_En-cas-de-panne_ed01-2016

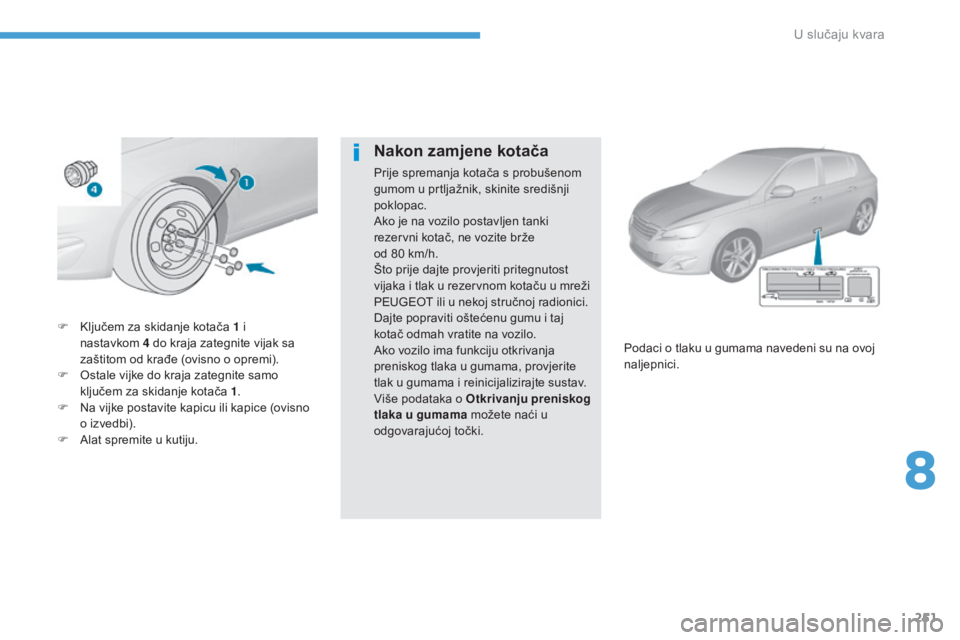

F Ključem za skidanje kotača 1 i nastavkom 4 do kraja zategnite vijak sa
zaštitom od krađe (ovisno o opremi).
F
O
stale vijke do kraja zategnite samo
ključem za skidanje kotača 1 .
F
N
a vijke postavite kapicu ili kapice (ovisno
o izvedbi).
F
A
lat spremite u kutiju. Podaci o tlaku u gumama navedeni su na ovoj
naljepnici.
Nakon zamjene kotača
Prije spremanja kotača s probušenom
gumom u prtljažnik, skinite središnji
poklopac.
Ako je na vozilo postavljen tanki
rezervni kotač, ne vozite brže
od
80 km/h.
Što prije dajte provjeriti pritegnutost
vijaka i tlak u rezervnom kotaču u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Dajte popraviti oštećenu gumu i taj
kotač odmah vratite na vozilo.
Ako vozilo ima funkciju otkrivanja
preniskog tlaka u gumama, provjerite
tlak u gumama i reinicijalizirajte sustav.
Više podataka o Otkrivanju preniskog
tlaka u gumama možete naći u
odgovarajućoj točki.
8
U slučaju kvara
Page 254 of 393

252
308_hr_Chap08_En-cas-de-panne_ed01-2016

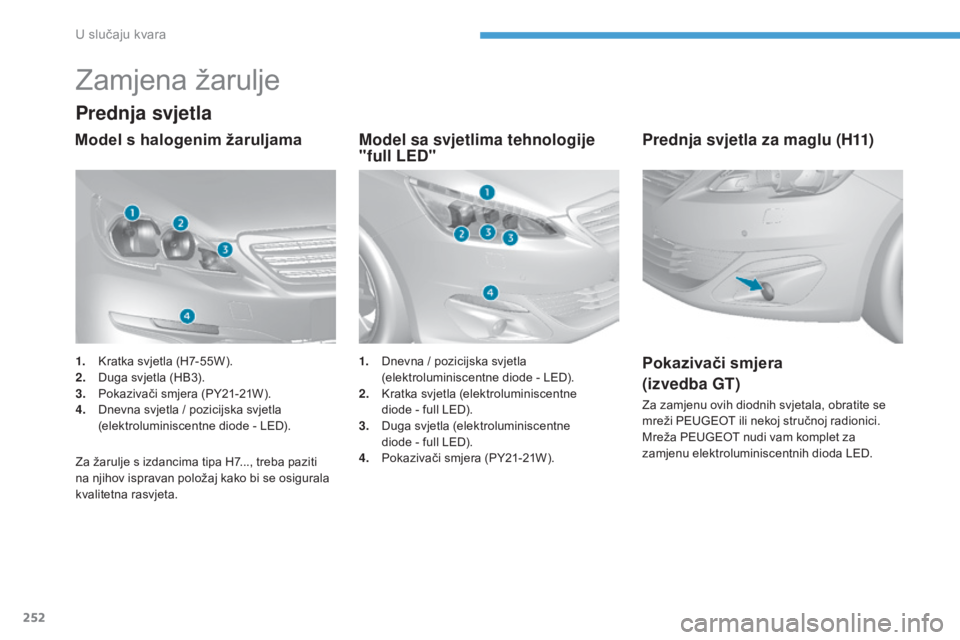

Zamjena žarulje
Prednja svjetla
Model sa svjetlima tehnologije
"full LED"
Model s halogenim žaruljama
Za žarulje s izdancima tipa H7..., treba paziti
na njihov ispravan položaj kako bi se osigurala
kvalitetna rasvjeta.
Prednja svjetla za maglu (H11)
Pokazivači smjera
(izvedba GT)
Za zamjenu ovih diodnih svjetala, obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Mreža PEUGEOT nudi vam komplet za
zamjenu elektroluminiscentnih dioda LED.
1.
K
ratka svjetla (H7-55W).
2.
D
uga svjetla (HB3).
3. P
okazivači smjera (PY21-21W).
4. D
nevna svjetla / pozicijska svjetla
(elektroluminiscentne diode - LED). 1.
D
nevna / pozicijska svjetla
(elektroluminiscentne diode - LED).
2. K
ratka svjetla (elektroluminiscentne
diode - full LED).
3.
D
uga svjetla (elektroluminiscentne
diode - full LED).
4.
P
okazivači smjera (PY21-21W).
U slučaju kvara
Page 255 of 393

253
308_hr_Chap08_En-cas-de-panne_ed01-2016

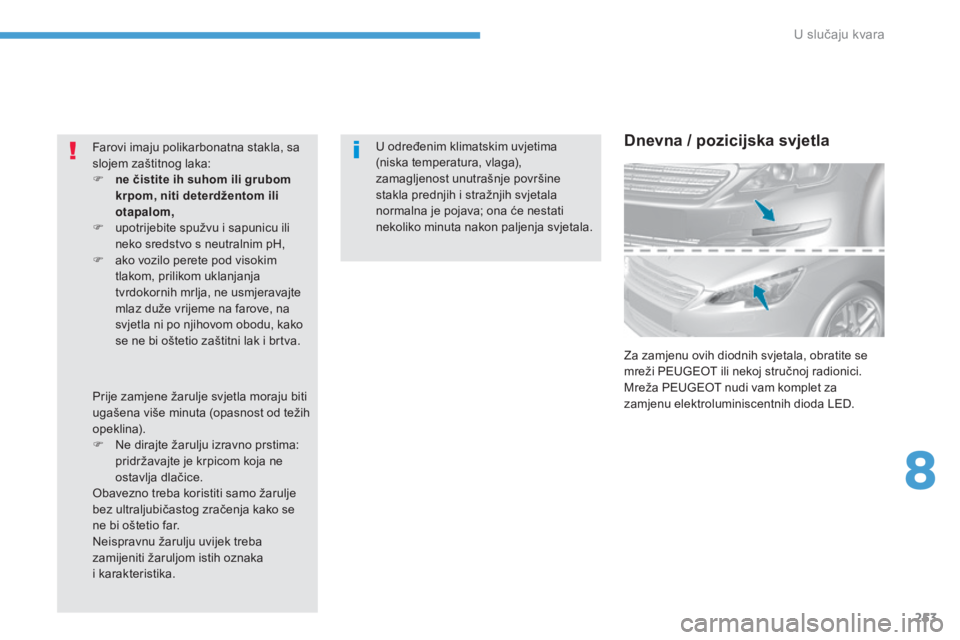

U određenim klimatskim uvjetima
(niska temperatura, vlaga),
zamagljenost unutrašnje površine
stakla prednjih i stražnjih svjetala
normalna je pojava; ona će nestati
nekoliko minuta nakon paljenja svjetala.
Farovi imaju polikarbonatna stakla, sa
slojem zaštitnog laka:
F
n
e čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
F
u
potrijebite spužvu i sapunicu ili
neko sredstvo s neutralnim pH,
F ako vozilo perete pod visokim
tlakom, prilikom uklanjanja
tvrdokornih mrlja, ne usmjeravajte
mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako
se ne bi oštetio zaštitni lak i brtva.
Prije zamjene žarulje svjetla moraju biti
ugašena više minuta (opasnost od težih
opeklina).
F
N
e dirajte žarulju izravno prstima:
pridržavajte je krpicom koja ne
ostavlja dlačice.
Obavezno treba koristiti samo žarulje
bez ultraljubičastog zračenja kako se
ne bi oštetio far.
Neispravnu žarulju uvijek treba
zamijeniti žaruljom istih oznaka
i
ka
rakteristika.Dnevna / pozicijska svjetla
Za zamjenu ovih diodnih svjetala, obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Mreža PEUGEOT nudi vam komplet za
zamjenu elektroluminiscentnih dioda LED.
8
U slučaju kvara
Page 256 of 393

254
308_hr_Chap08_En-cas-de-panne_ed01-2016
F Skinite zaštitni plastični poklopac povlačenjem za jezičac.
F
O
krenite konektor sa žaruljom prema gore
(za 1/4
kruga).
F
P
ovlačenjem izvadite žarulju i zamijenite je.
Pri postavljanju postupite obrnutim redoslijedom.
F
S
kinite zaštitni plastični poklopac,
povlačenjem za jezičac.
F
O
dspojite konektor žarulje.
F
I
zvadite obje opruge (pritisnite ih i
odmaknite prema van).
F
P
ovlačenjem izvadite neispravnu žarulju i
zamijenite je.
Pri postavljanju postupite obrnutim redoslijedom.
Pazite na područje iza desnog svjetla
(u smjeru vozila), koje može biti vruće
zbog cijevi za otplinjavanje (opasnost
od opeklina).
Za pomicanje svjetla za nekoliko centimetara
prema naprijed, kako biste mogli pristupiti
žaruljama, postupite na sljedeći način:
F
P
omaknite narančastu kopču prema
natrag, zatim pritisnite crni dio (iznad
narančaste kopče) i povucite konektor.
F
S
kinite dva vijka kojima je svjetlo
pričvršćeno.
F
I
zvadite stražnji čep, zatim prednji čep za
centriranje.
F
P
omaknite svjetlo prema naprijed.

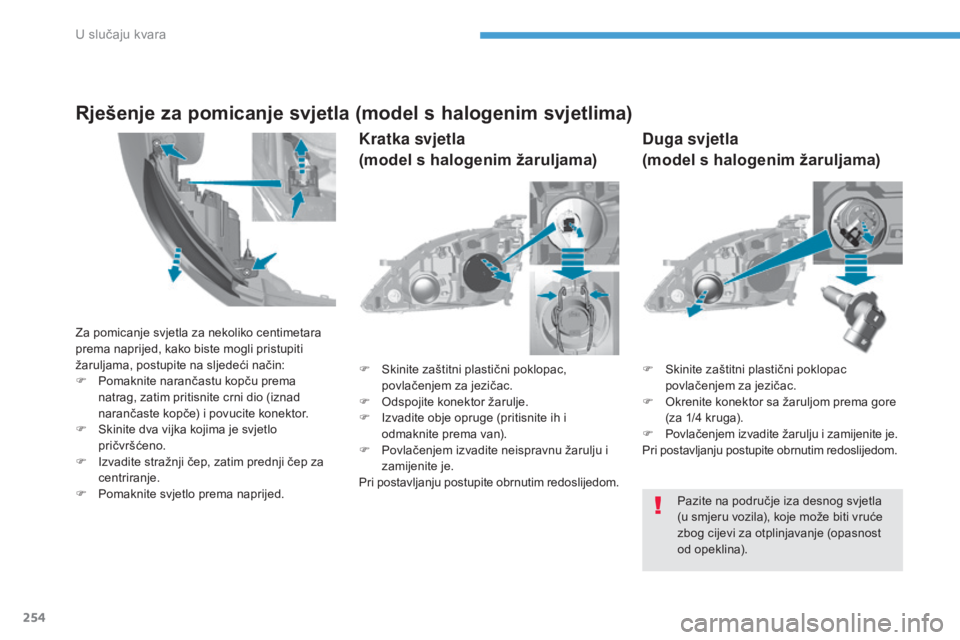

Rješenje za pomicanje svjetla (model s halogenim svjetlima)
Kratka svjetla
(model s halogenim žaruljama) Duga svjetla
(model s halogenim žaruljama)
U slučaju kvara
Page 257 of 393

255
308_hr_Chap08_En-cas-de-panne_ed01-2016
Pri postavljanju postupite obrnutim
redoslijedom.

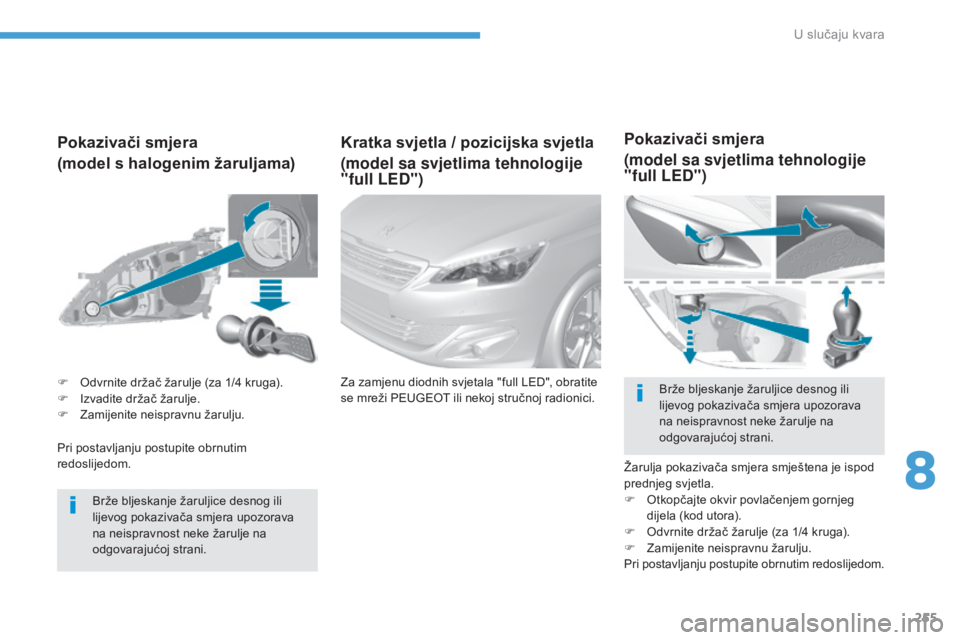

Pokazivači smjera
(model s halogenim žaruljama)
Brže bljeskanje žaruljice desnog ili
lijevog pokazivača smjera upozorava
na neispravnost neke žarulje na
odgovarajućoj strani.
Kratka svjetla / pozicijska svjetla
(model sa svjetlima tehnologije
"full LED")
Za zamjenu diodnih svjetala "full LED", obratite
se mreži PEUGEOT ili nekoj stručnoj radionici.
Pokazivači smjera
(model sa svjetlima tehnologije
"full LED")
Žarulja pokazivača smjera smještena je ispod
prednjeg svjetla.
F
O
tkopčajte okvir povlačenjem gornjeg
dijela (kod utora).
F
O
dvrnite držač žarulje (za 1/4 kruga).
F
Z
amijenite neispravnu žarulju.
Pri postavljanju postupite obrnutim redoslijedom. Brže bljeskanje žaruljice desnog ili
lijevog pokazivača smjera upozorava
na neispravnost neke žarulje na
odgovarajućoj strani.
F
O
dvrnite držač žarulje (za 1/4
kruga).
F
I
zvadite držač žarulje.
F
Z
amijenite neispravnu žarulju.
8
U slučaju kvara
Page 258 of 393

256
308_hr_Chap08_En-cas-de-panne_ed01-2016
Bočni pokazivači smjera
Za zamjenu ovih žarulja morate se obratiti
mreži PEUGEOT ili nekoj stručnoj radionici. Za zamjenu elektroluminiscentne diode - LED
morate se obratiti mreži PEUGEOT ili nekoj
stručnoj radionici.

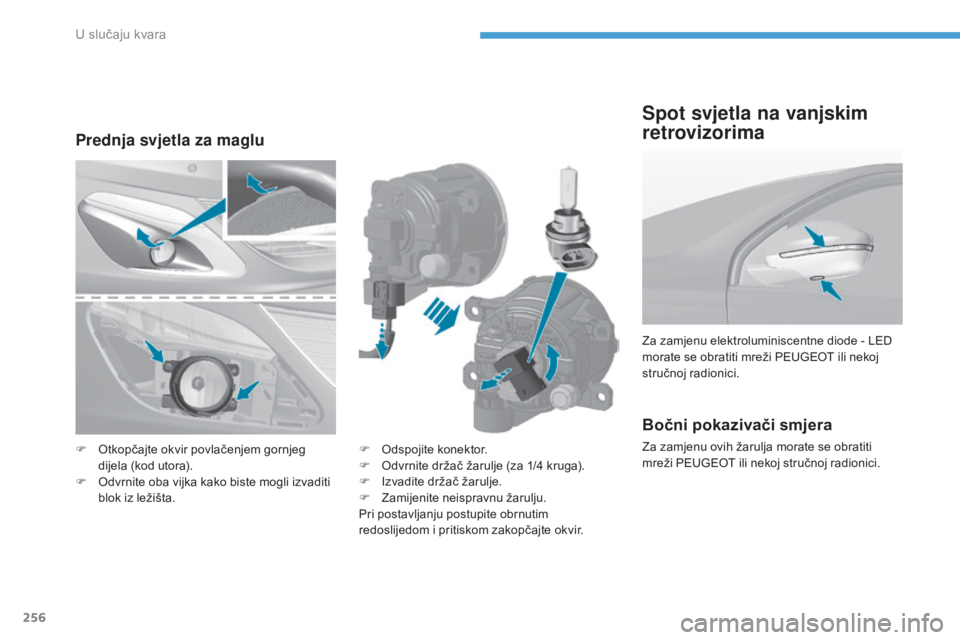

Prednja svjetla za maglu
F Otkopčajte okvir povlačenjem gornjeg dijela (kod utora).
F
O
dvrnite oba vijka kako biste mogli izvaditi
blok iz ležišta. F
O dspojite konektor.
F O dvrnite držač žarulje (za 1/4 kruga).
F
I
zvadite držač žarulje.
F
Z
amijenite neispravnu žarulju.
Pri postavljanju postupite obrnutim
redoslijedom i pritiskom zakopčajte okvir.
Spot svjetla na vanjskim
retrovizorima
U slučaju kvara
Page 259 of 393

257
308_hr_Chap08_En-cas-de-panne_ed01-2016

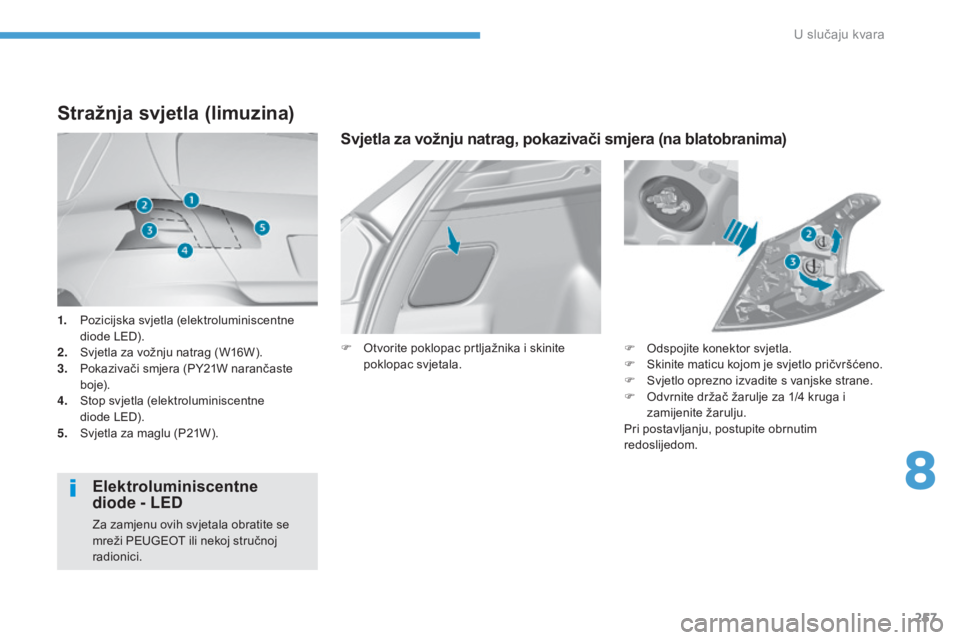

1. Pozicijska svjetla (elektroluminiscentne diode LED).
2.
S
vjetla za vožnju natrag (W16W).
3.
P
okazivači smjera (PY21W narančaste
b o j e).
4.
S
top svjetla (elektroluminiscentne
diode
LED).
5.
S
vjetla za maglu (P21W).
Stražnja svjetla (limuzina)
Elektroluminiscentne
diode - LED
Za zamjenu ovih svjetala obratite se
mreži PEUGEOT ili nekoj stručnoj
radionici.
Svjetla za vožnju natrag, pokazivači smjera (na blatobranima)
F Odspojite konektor svjetla.
F
S kinite maticu kojom je svjetlo pričvršćeno.
F
S
vjetlo oprezno izvadite s vanjske strane.
F
O
dvrnite držač žarulje za 1/4 kruga i
zamijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
F
O
tvorite poklopac prtljažnika i skinite
poklopac svjetala.
8
U slučaju kvara
Page 260 of 393

258
308_hr_Chap08_En-cas-de-panne_ed01-2016
F Otkopčajte lijevi i desni otvor.
F O dvrnite vijke u oba otvora.
F
Z
a pristup konektoru svjetla otkopčajte
oblogu prtljažnika.
F
O
dspojite konektor svjetla.
F
S
kinite maticu kojom je svjetlo pričvršćeno.
F
S
vjetlo oprezno izvadite s vanjske strane.
F
O
dvrnite držač žarulje za 1/4 kruga i
zamijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.

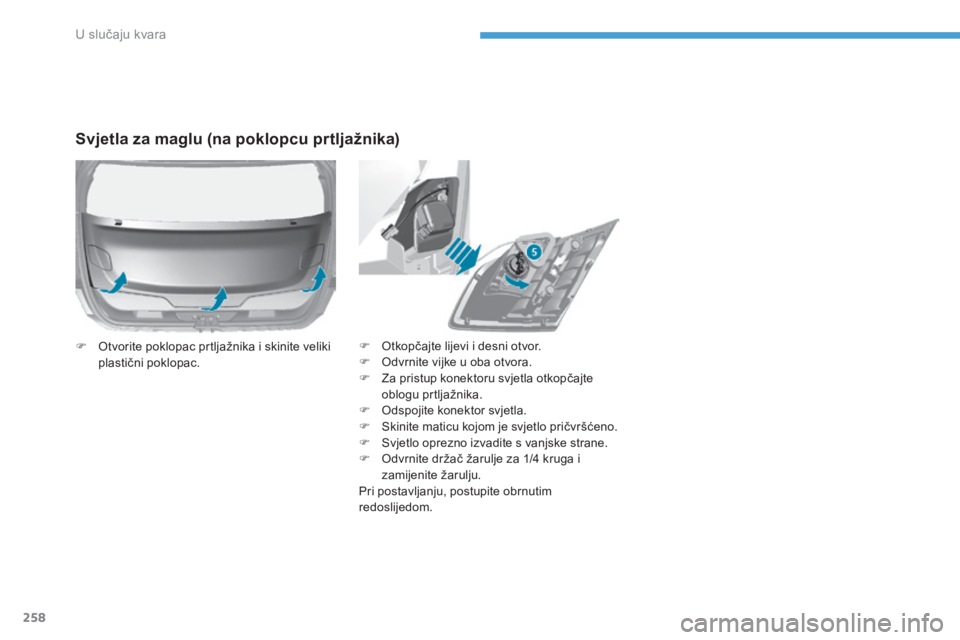

Svjetla za maglu (na poklopcu prtljažnika)
F Otvorite poklopac prtljažnika i skinite veliki plastični poklopac.
