Page 261 of 393

259
308_hr_Chap08_En-cas-de-panne_ed01-2016

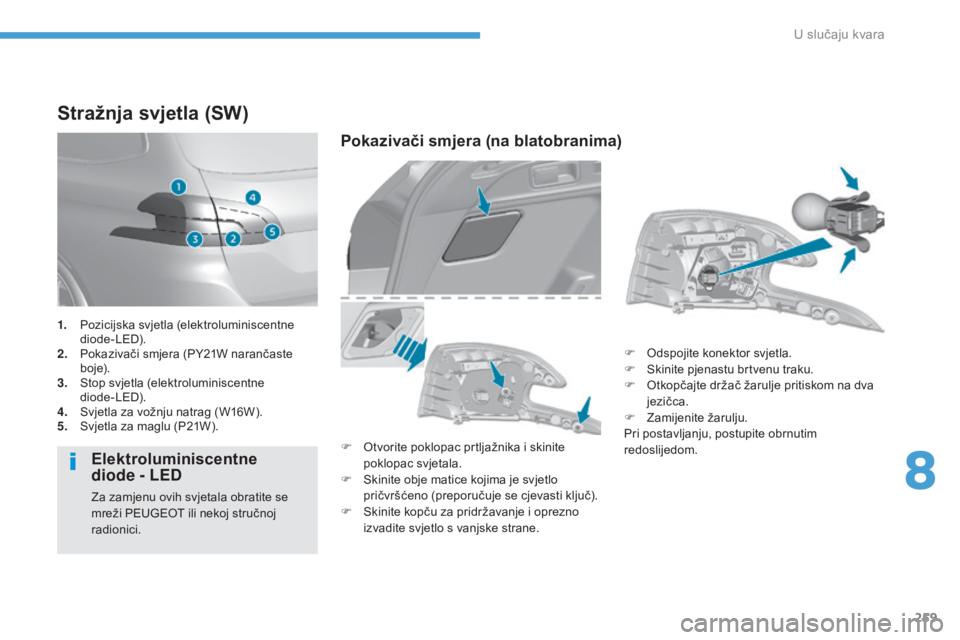

Stražnja svjetla (SW)
Elektroluminiscentne
diode - LED
Za zamjenu ovih svjetala obratite se
mreži PEUGEOT ili nekoj stručnoj
radionici.
Pokazivači smjera (na blatobranima)
F Otvorite poklopac prtljažnika i skinite
poklopac svjetala.
F
S
kinite obje matice kojima je svjetlo
pričvršćeno (preporučuje se cjevasti ključ).
F
S
kinite kopču za pridržavanje i oprezno
izvadite svjetlo s vanjske strane. F
O
dspojite konektor svjetla.
F
S
kinite pjenastu brtvenu traku.
F
O
tkopčajte držač žarulje pritiskom na dva
jezičca.
F
Z
amijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
1.
P
ozicijska svjetla (elektroluminiscentne
diode - LED).
2.
P
okazivači smjera (PY21W narančaste
b o j e).
3.
S
top svjetla (elektroluminiscentne
diode - LED).
4.
S
vjetla za vožnju natrag (W16W).
5.
S
vjetla za maglu (P21W).
8
U slučaju kvara
Page 262 of 393

260
308_hr_Chap08_En-cas-de-panne_ed01-2016

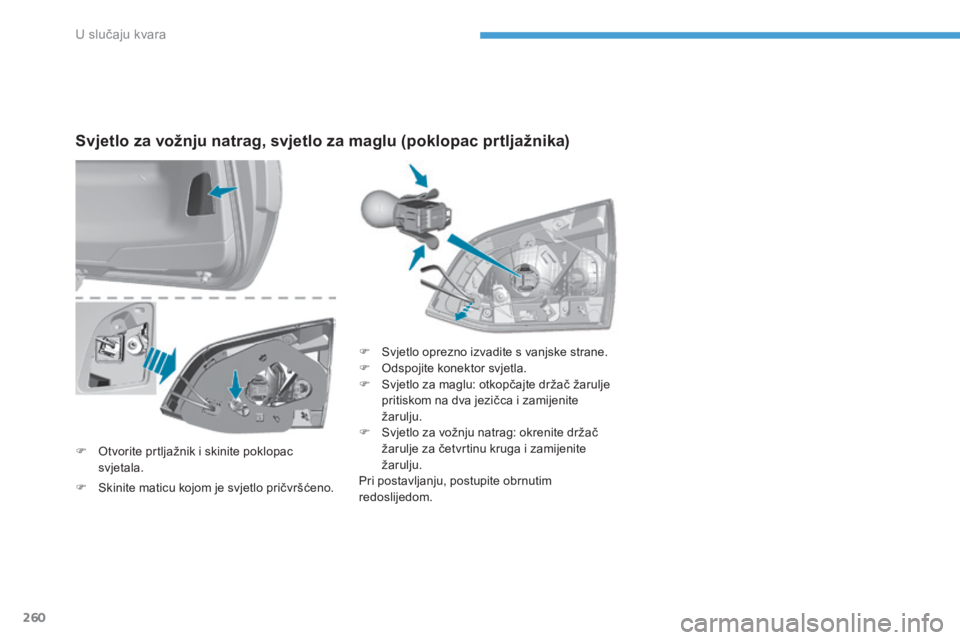

Svjetlo za vožnju natrag, svjetlo za maglu (poklopac prtljažnika)
F Otvorite prtljažnik i skinite poklopac svjetala. F
S
vjetlo oprezno izvadite s vanjske strane.
F
O
dspojite konektor svjetla.
F
S
vjetlo za maglu: otkopčajte držač žarulje
pritiskom na dva jezičca i zamijenite
žarulju.
F
S
vjetlo za vožnju natrag: okrenite držač
žarulje za četvrtinu kruga i zamijenite
žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
F
S
kinite maticu kojom je svjetlo pričvršćeno.
U slučaju kvara
Page 263 of 393

261
308_hr_Chap08_En-cas-de-panne_ed01-2016
Za zamjenu tog svjetla obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.

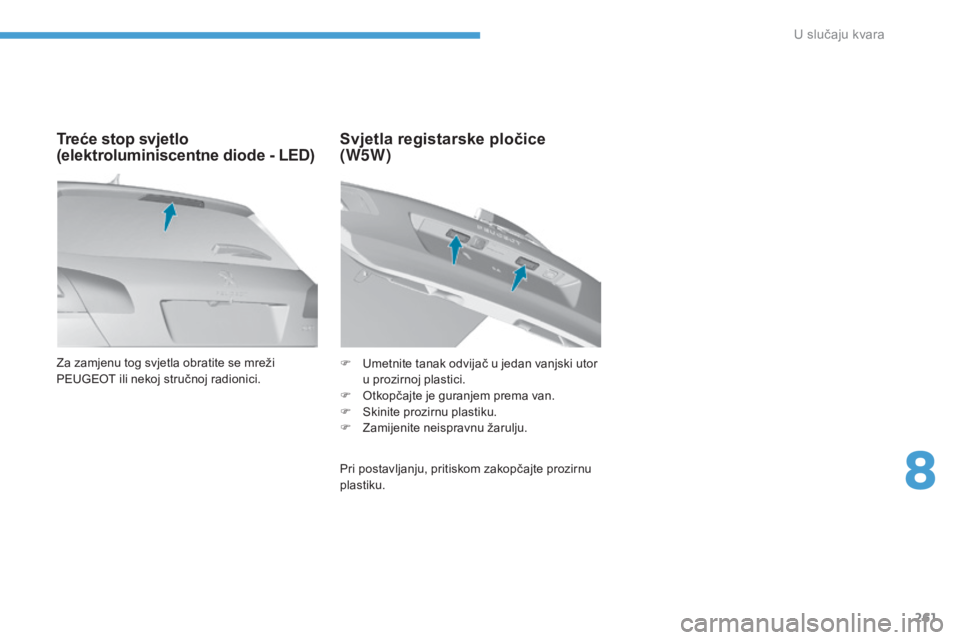

Treće stop svjetlo
(elektroluminiscentne diode - LED)Svjetla registarske pločice
(W5W)
Pri postavljanju, pritiskom zakopčajte prozirnu
plastiku. F
U
metnite tanak odvijač u jedan vanjski utor
u prozirnoj plastici.
F
O
tkopčajte je guranjem prema van.
F
S
kinite prozirnu plastiku.
F
Z
amijenite neispravnu žarulju.
8
U slučaju kvara

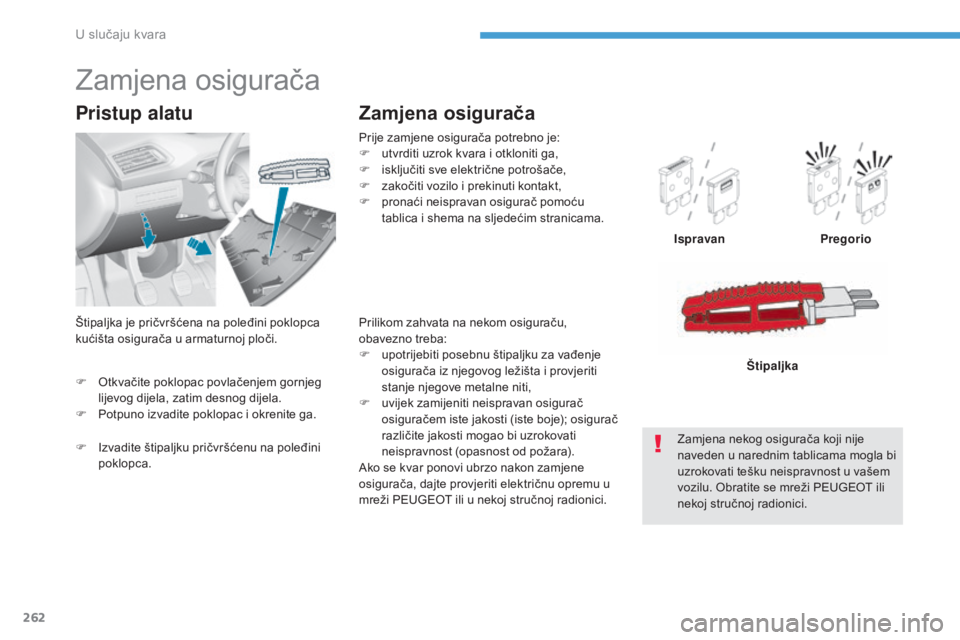

Page 264 of 393

262
308_hr_Chap08_En-cas-de-panne_ed01-2016
F Otkvačite poklopac povlačenjem gornjeg lijevog dijela, zatim desnog dijela.
F
P
otpuno izvadite poklopac i okrenite ga.
Pristup alatu
Prije zamjene osigurača potrebno je:
F u tvrditi uzrok kvara i otkloniti ga,
F
i
sključiti sve električne potrošače,
F
z
akočiti vozilo i prekinuti kontakt,
F
p
ronaći neispravan osigurač pomoću
tablica i shema na sljedećim stranicama.
Zamjena osigurača
Ispravan Pregorio
Zamjena nekog osigurača koji nije
naveden u narednim tablicama mogla bi
uzrokovati tešku neispravnost u vašem
vozilu. Obratite se mreži PEUGEOT ili
nekoj stručnoj radionici. Štipaljka
Zamjena osigurača
Prilikom zahvata na nekom osiguraču,
obavezno treba:
F
u
potrijebiti posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjeriti
stanje njegove metalne niti,
F
u
vijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi ubrzo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži PEUGEOT ili u nekoj stručnoj radionici.
F
I
zvadite štipaljku pričvršćenu na poleđini
poklopca.
Štipaljka je pričvršćena na poleđini poklopca
kućišta osigurača u armaturnoj ploči.
U slučaju kvara
Page 265 of 393

263
308_hr_Chap08_En-cas-de-panne_ed01-2016

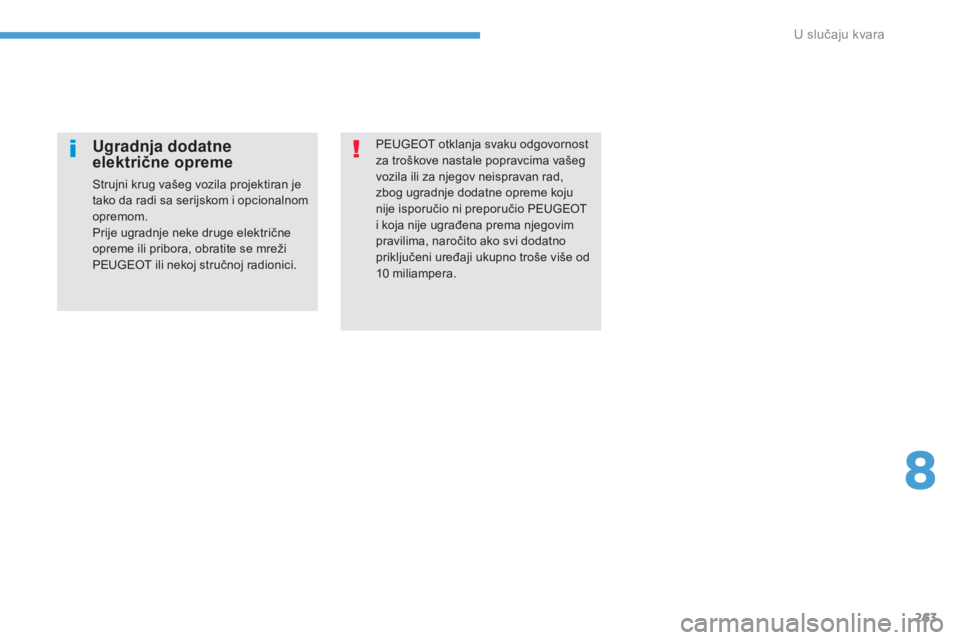

PEUGEOT otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad,
zbog ugradnje dodatne opreme koju
nije isporučio ni preporučio PEUGEOT
i koja nije ugrađena prema njegovim
pravilima, naročito ako svi dodatno
priključeni uređaji ukupno troše više od
10
mil
iampera.Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
8
U slučaju kvara
Page 266 of 393

264
308_hr_Chap08_En-cas-de-panne_ed01-2016

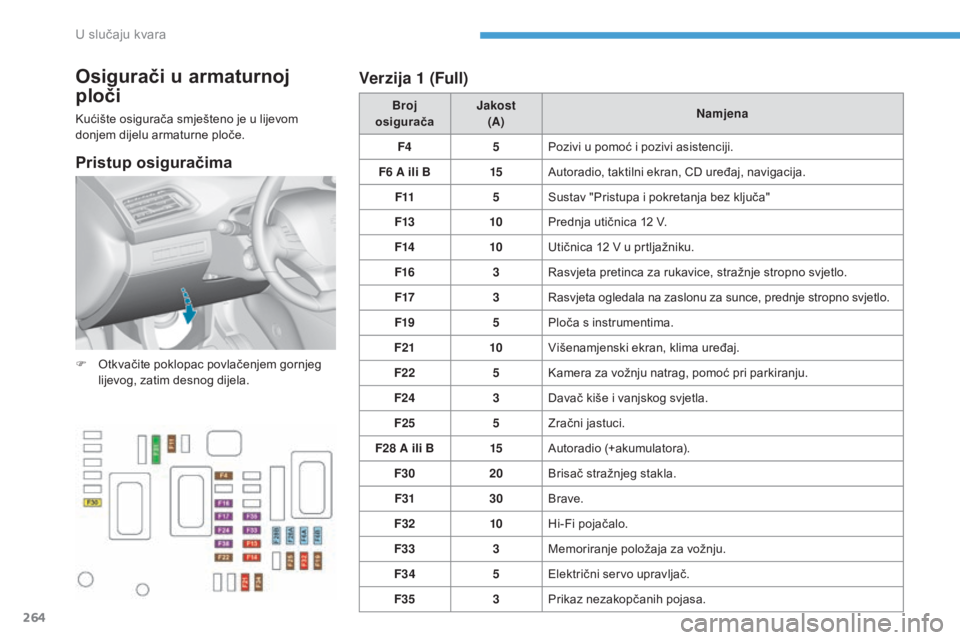

Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u lijevom
donjem dijelu armaturne ploče.Broj
osigurača Jakost
(A) Namjena
F4 5Pozivi u pomoć i pozivi asistenciji.
F6 A ili B 15Autoradio, taktilni ekran, CD uređaj, navigacija.
F11 5Sustav "Pristupa i pokretanja bez ključa"
F13 10Prednja utičnica 12 V.
F14 10Utičnica 12 V u prtljažniku.
F16 3Rasvjeta pretinca za rukavice, stražnje stropno svjetlo.
F17 3Rasvjeta ogledala na zaslonu za sunce, prednje stropno svjetlo.
F19 5Ploča s instrumentima.
F21 10Višenamjenski ekran, klima uređaj.
F22 5Kamera za vožnju natrag, pomoć pri parkiranju.
F24 3Davač kiše i vanjskog svjetla.
F25 5Zračni jastuci.
F28 A ili B 15Autoradio (+akumulatora).
F30 20Brisač stražnjeg stakla.
F31 30Brave.
F32 10Hi-Fi pojačalo.
F33 3Memoriranje položaja za vožnju.
F34 5Električni servo upravljač.
F35 3Prikaz nezakopčanih pojasa.
F
O
tkvačite poklopac povlačenjem gornjeg
lijevog, zatim desnog dijela.
Verzija 1 (Full)
Pristup osiguračima
U slučaju kvara
Page 267 of 393

265
308_hr_Chap08_En-cas-de-panne_ed01-2016

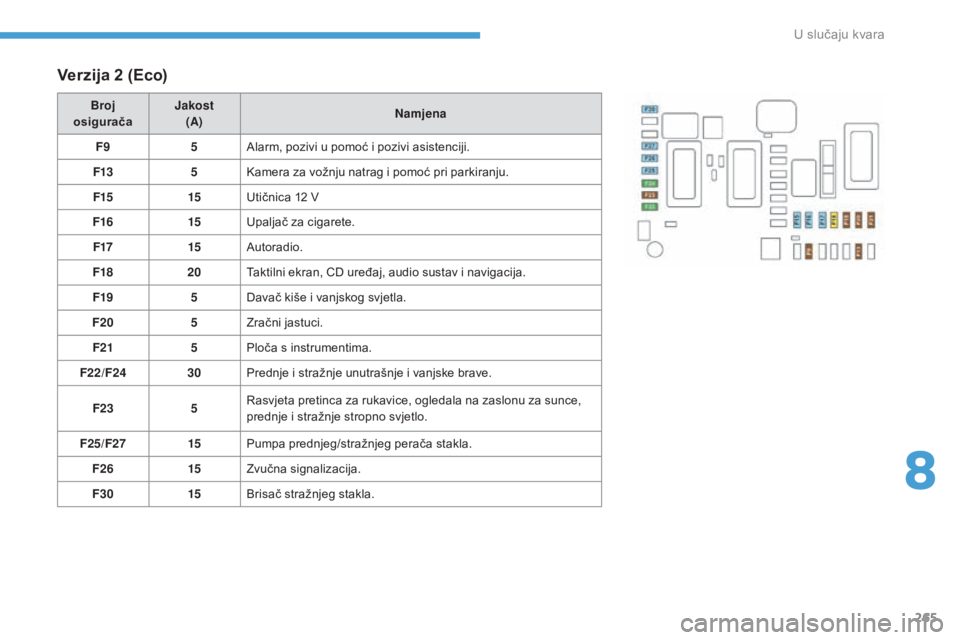

Verzija 2 (Eco)
Broj
osigurača Jakost
(A) Namjena
F9 5Alarm, pozivi u pomoć i pozivi asistenciji.
F13 5Kamera za vožnju natrag i pomoć pri parkiranju.
F15 15Utičnica 12 V
F16 15Upaljač za cigarete.
F17 15Autoradio.
F18 20Taktilni ekran, CD uređaj, audio sustav i navigacija.
F19 5Davač kiše i vanjskog svjetla.
F20 5Zračni jastuci.
F21 5Ploča s instrumentima.
F22/F24 30Prednje i stražnje unutrašnje i vanjske brave.
F23 5Rasvjeta pretinca za rukavice, ogledala na zaslonu za sunce,
prednje i stražnje stropno svjetlo.
F25/F27 15Pumpa prednjeg/stražnjeg perača stakla.
F26 15Zvučna signalizacija.
F30 15Brisač stražnjeg stakla.
8
U slučaju kvara
Page 268 of 393

266
308_hr_Chap08_En-cas-de-panne_ed01-2016

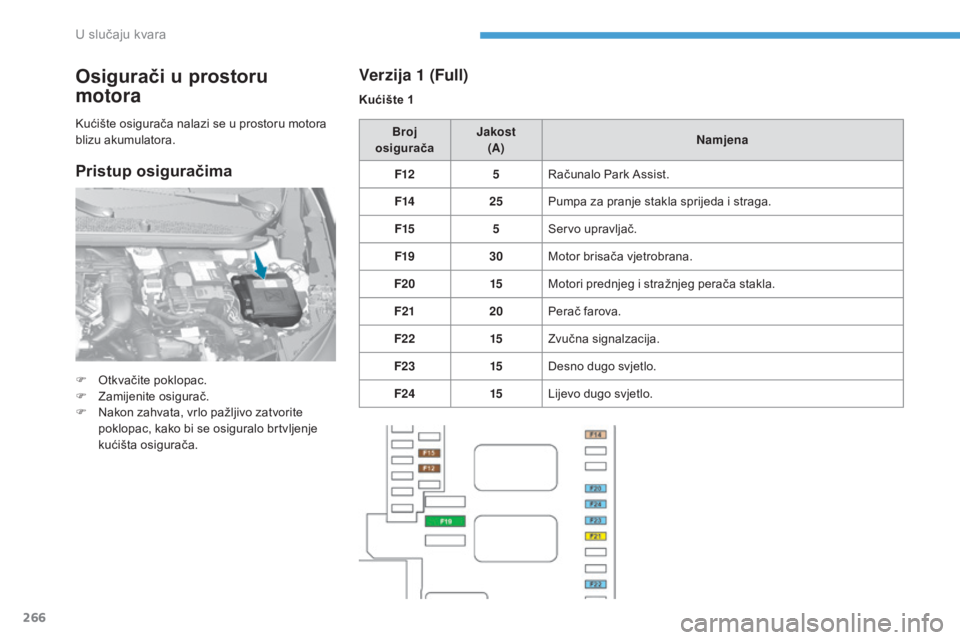

Osigurači u prostoru
motora
F Otkvačite poklopac.
F Z amijenite osigurač.
F
N
akon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača. Broj
osigurača Jakost
(A) Namjena
F12 5Računalo Park Assist.
F14 25Pumpa za pranje stakla sprijeda i straga.
F15 5Servo upravljač.
F19 30Motor brisača vjetrobrana.
F20 15Motori prednjeg i stražnjeg perača stakla.
F21 20Perač farova.
F22 15Zvučna signalzacija.
F23 15Desno dugo svjetlo.
F24 15Lijevo dugo svjetlo.
Kućište osigurača nalazi se u prostoru motora
blizu akumulatora.
Verzija 1 (Full)
Kućište 1
Pristup osiguračima
U slučaju kvara
Page 269 of 393

267
308_hr_Chap08_En-cas-de-panne_ed01-2016

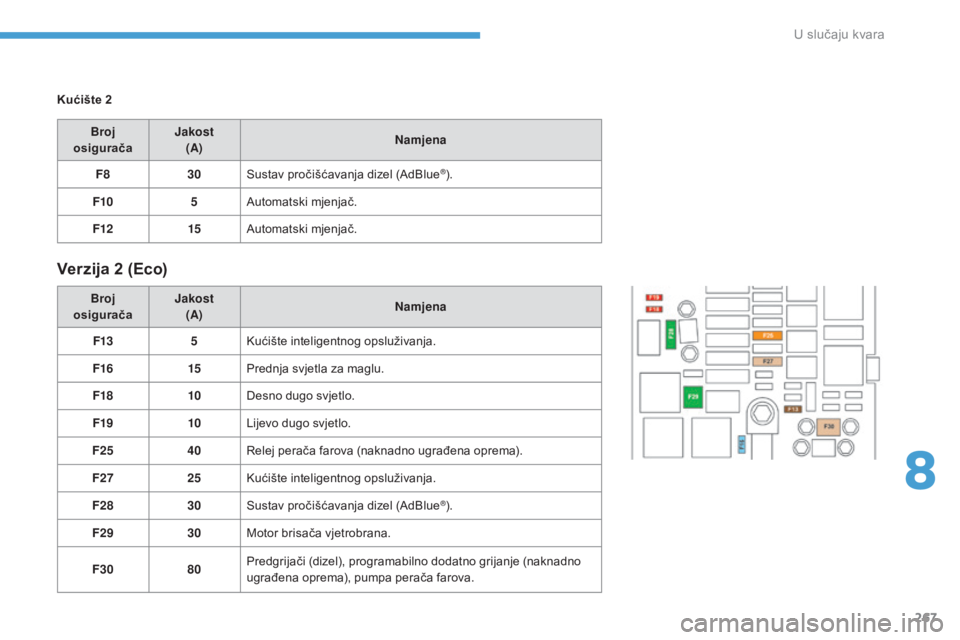

Kućište 2Broj
osigurača Jakost
(A) Namjena
F8 30Sustav pročišćavanja dizel (AdBlue
®).
F10 5Automatski mjenjač.
F12 15Automatski mjenjač.
Verzija 2 (Eco)
Broj
osigurača Jakost
(A) Namjena
F13 5Kućište inteligentnog opsluživanja.
F16 15Prednja svjetla za maglu.
F18 10Desno dugo svjetlo.
F19 10Lijevo dugo svjetlo.
F25 40Relej perača farova (naknadno ugrađena oprema).
F27 25Kućište inteligentnog opsluživanja.
F28 30Sustav pročišćavanja dizel (AdBlue
®).
F29 30Motor brisača vjetrobrana.
F30 80Predgrijači (dizel), programabilno dodatno grijanje (naknadno
ugrađena oprema), pumpa perača farova.
8
U slučaju kvara

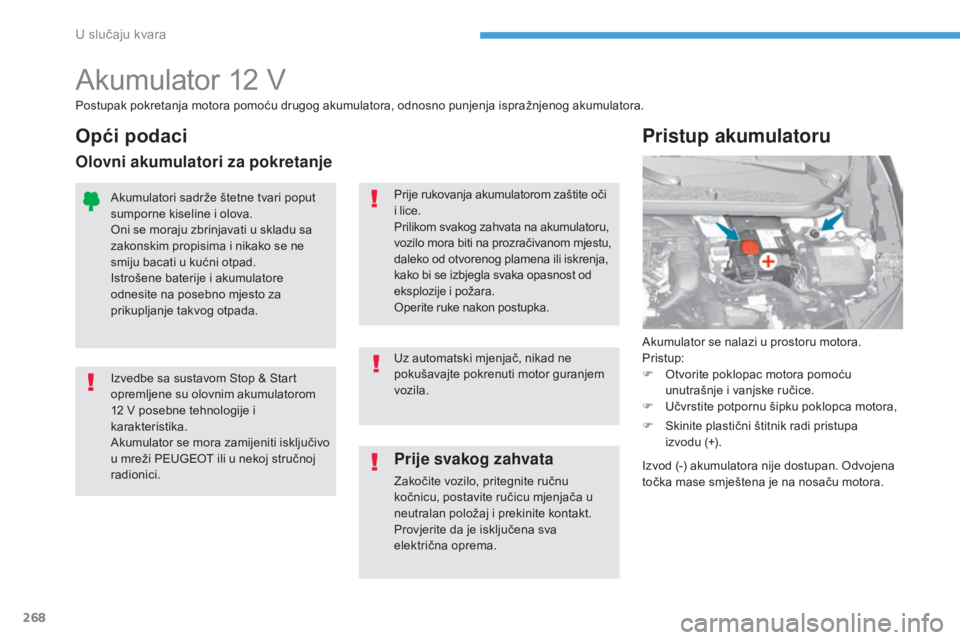

Page 270 of 393

268
308_hr_Chap08_En-cas-de-panne_ed01-2016
Akumulator 12 V
Akumulator se nalazi u prostoru motora.
Pristup:
F
O
tvorite poklopac motora pomoću
unutrašnje i vanjske ručice.
F
U
čvrstite potpornu šipku poklopca motora,
Pristup akumulatoru
Postupak pokretanja motora pomoću drugog akumulatora, odnosno punjenja ispražnjenog akumulatora.
Prije svakog zahvata
Zakočite vozilo, pritegnite ručnu
kočnicu, postavite ručicu mjenjača u
neutralan položaj i prekinite kontakt.
Provjerite da je isključena sva
električna oprema. Uz automatski mjenjač, nikad ne
pokušavajte pokrenuti motor guranjem
vozila.
Akumulatori sadrže štetne tvari poput
sumporne kiseline i olova.
Oni se moraju zbrinjavati u skladu sa
zakonskim propisima i nikako se ne
smiju bacati u kućni otpad.
Istrošene baterije i akumulatore
odnesite na posebno mjesto za
prikupljanje takvog otpada.
Prije rukovanja akumulatorom zaštite oči
i lice.
Prilikom svakog zahvata na akumulatoru,
vozilo mora biti na prozračivanom mjestu,
daleko od otvorenog plamena ili iskrenja,
kako bi se izbjegla svaka opasnost od
eksplozije i požara.
Operite ruke nakon postupka.
Izvedbe sa sustavom Stop & Start
opremljene su olovnim akumulatorom
12 V posebne tehnologije i
karakteristika.
Akumulator se mora zamijeniti isključivo
u mreži PEUGEOT ili u nekoj stručnoj
radionici.
Opći podaci
Olovni akumulatori za pokretanje
F Skinite plastični štitnik radi pristupa izvodu (+).
Izvod (-) akumulatora nije dostupan. Odvojena
točka mase smještena je na nosaču motora.
U slučaju kvara
