9
Przyrządy pokładowe

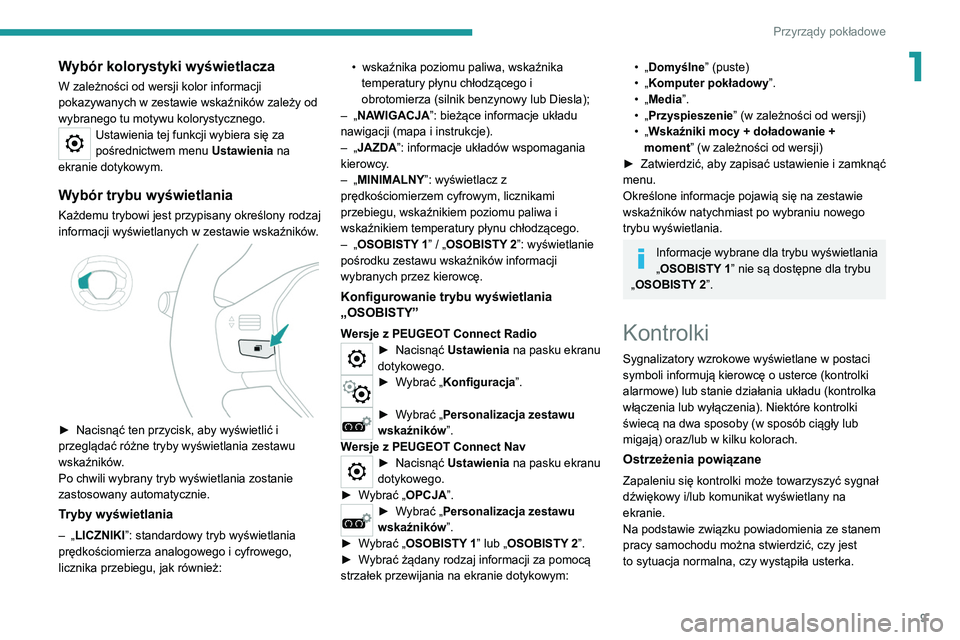

1Wybór kolorystyki wyświetlacza
W zależności od wersji kolor informacji
pokazywanych w zestawie wskaźników zależy od
wybranego tu motywu kolorystycznego.
Ustawienia tej funkcji wybiera się za
pośrednictwem menu Ustawienia na
ekranie dotykowym.
Wybór trybu wyświetlania
Każdemu trybowi jest przypisany określony rodzaj
informacji wyświetlanych w zestawie wskaźników.


► Nacisnąć ten przycisk, aby wyświetlić i
przeglądać różne tryby wyświetlania zestawu
wskaźników
.
Po chwili wybrany tryb wyświetlania zostanie
zastosowany automatycznie.
Tryby wyświetlania
– „ LICZNIKI”: standardowy tryb wyświetlania
prędkościomierza analogowego i cyfrowego,
licznika przebiegu, jak również: •

wskaźnika poziomu paliw
a, wskaźnika
temperatury płynu chłodzącego i
obrotomierza (silnik benzynowy lub Diesla);
–
„
NAWIGACJA”: bieżące informacje układu
nawigacji (mapa i instrukcje).
–
„
JAZDA”: informacje układów wspomagania
kierowcy.
–
„
MINIMALNY”: wyświetlacz z
prędkościomierzem cyfrowym, licznikami
przebiegu, wskaźnikiem poziomu paliwa i
wskaźnikiem temperatury płynu chłodzącego.
–
„
OSOBISTY

1” / „OSOBISTY

2”: wyświetlanie
pośrodku zestawu wskaźników informacji
wybranych przez kierowcę.
Konfigurowanie trybu wyświetlania
„OSOBISTY”
Wersje z PEUGEOT Connect Radio► Nacisnąć Ustawienia na pasku ekranu
dotykowego.
► Wybrać „Konfiguracja”.
► Wybrać „Personalizacja zestawu
wskaźników”.
Wersje z PEUGEOT Connect Nav
► Nacisnąć Ustawienia na pasku ekranu
dotykowego.
►

W

ybrać „OPCJA”.
► Wybrać „Personalizacja zestawu
wskaźników”.
►

W

ybrać „OSOBISTY

1” lub „OSOBISTY

2”.
►

W

ybrać żądany rodzaj informacji za pomocą
strzałek przewijania na ekranie dotykowym:
• „Domyślne” (puste)
• „Komputer pokładowy”.
•
„Media”.
•
„Przyspieszenie” (w zależności od wersji)
•
„Wskaźniki mocy + doładowanie +
moment” (w zależności od wersji)
►

Zatwierdzić, aby zapisać ustawienie i zamknąć
menu.
Określone informacje pojawią się na zestawie
wskaźników natychmiast po wybraniu nowego
trybu wyświetlania.
Informacje wybrane dla trybu wyświetlania
„OSOBISTY 1” nie są dostępne dla trybu
„OSOBISTY


2”.
Kontrolki
Sygnalizatory wzrokowe wyświetlane w postaci
symboli informują kierowcę o usterce (kontrolki
alarmowe) lub stanie działania układu (kontrolka
włączenia lub wyłączenia). Niektóre kontrolki
świecą na dwa sposoby (w sposób ciągły lub
migają) oraz/lub w kilku kolorach.
Ostrzeżenia powiązane
Zapaleniu się kontrolki może towarzyszyć sygnał
dźwiękowy i/lub komunikat wyświetlany na
ekranie.
Na podstawie związku powiadomienia ze stanem
pracy samochodu można stwierdzić, czy jest
to sytuacja normalna, czy wystąpiła usterka.

10
Przyrządy pokładowe

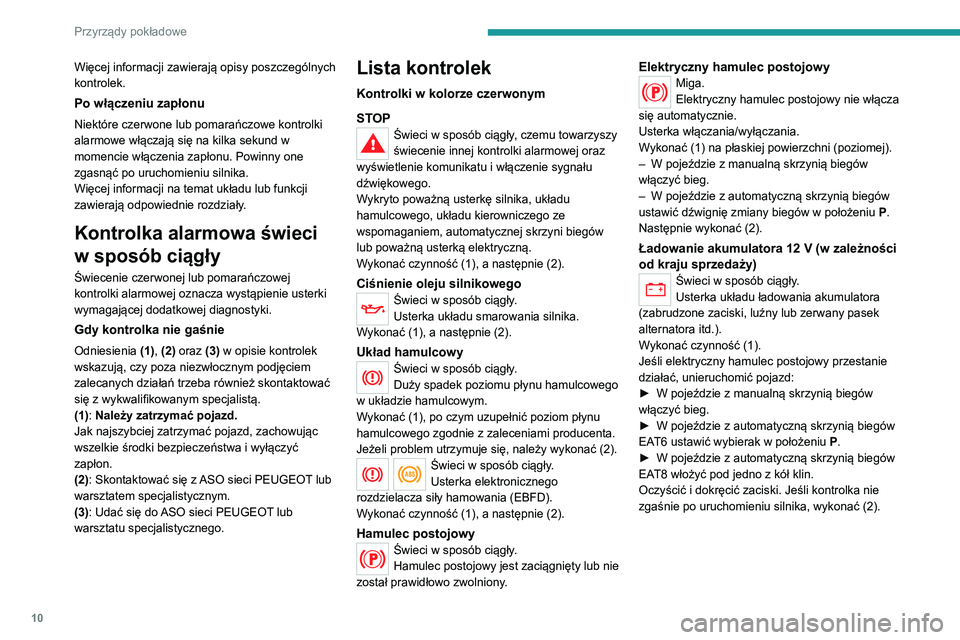

Więcej informacji zawierają opisy poszczególnych
kontrolek.
Po włączeniu zapłonu
Niektóre czerwone lub pomarańczowe kontrolki
alarmowe włączają się na kilka sekund w
momencie włączenia zapłonu. Powinny one
zgasnąć po uruchomieniu silnika.
Więcej informacji na temat układu lub funkcji
zawierają odpowiednie rozdziały.
Kontrolka alarmowa świeci
w sposób ciągły
Świecenie czerwonej lub pomarańczowej
kontrolki alarmowej oznacza wystąpienie usterki
wymagającej dodatkowej diagnostyki.
Gdy kontrolka nie gaśnie
Odniesienia (1), (2) oraz (3) w opisie kontrolek
wskazują, czy poza niezwłocznym podjęciem
zalecanych działań trzeba również skontaktować
się z wykwalifikowanym specjalistą.
(1): Należy zatrzymać pojazd.
Jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa i wyłączyć
zapłon.
(2): Skontaktować się z ASO sieci PEUGEOT lub
warsztatem specjalistycznym.
(3): Udać się do ASO sieci PEUGEOT lub
warsztatu specjalistycznego.
Lista kontrolek
Kontrolki w kolorze czerwonym
STOP
Świeci w sposób ciągły, czemu towarzyszy
świecenie innej kontrolki alarmowej oraz
wyświetlenie komunikatu i włączenie sygnału
dźwiękowego.
Wykryto poważną usterkę silnika, układu
hamulcowego, układu kierowniczego ze
wspomaganiem, automatycznej skrzyni biegów
lub poważną usterką elektryczną.
Wykonać czynność (1), a następnie (2).
Ciśnienie oleju silnikowegoŚwieci w sposób ciągły.
Usterka układu smarowania silnika.
Wykonać (1), a następnie (2).
Układ hamulcowyŚwieci w sposób ciągły.
Duży spadek poziomu płynu hamulcowego
w układzie hamulcowym.
Wykonać (1), po czym uzupełnić poziom płynu
hamulcowego zgodnie z zaleceniami producenta.
Jeżeli problem utrzymuje się, należy wykonać (2).
Świeci w sposób ciągły.
Usterka elektronicznego
rozdzielacza siły hamowania (EBFD).
Wykonać czynność (1), a następnie (2).
Hamulec postojowyŚwieci w sposób ciągły.
Hamulec postojowy jest zaciągnięty lub nie
został prawidłowo zwolniony.
Elektryczny hamulec postojowyMiga.
Elektryczny hamulec postojowy nie włącza
się automatycznie.
Usterka włączania/wyłączania.
Wykonać (1) na płaskiej powierzchni (poziomej).
–

W pojeździe z manualną skrzynią biegów
włączyć bieg.
–


W pojeździe z automatyczną skrzynią biegów
ustawić dźwignię zmiany biegów w położeniu

P.
Następnie wykonać (2).
Ładowanie akumulatora 12 V (w zależności
od kraju sprzedaży)
Świeci w sposób ciągły.
Usterka układu ładowania akumulatora
(zabrudzone zaciski, luźny lub zerwany pasek
alternatora itd.).
Wykonać czynność (1).
Jeśli elektryczny hamulec postojowy przestanie
działać, unieruchomić pojazd:
►

W pojeździe z manualną skrzynią biegów
włączyć bieg.
►


W pojeździe z automatyczną skrzynią biegów
EA

T6 ustawić wybierak w położeniu P.
►

W pojeździe z automatyczną skrzynią biegów
EA

T8 włożyć pod jedno z kół klin.
Oczyścić i dokręcić zaciski. Jeśli kontrolka nie
zgaśnie po uruchomieniu silnika, wykonać (2).

11
Przyrządy pokładowe

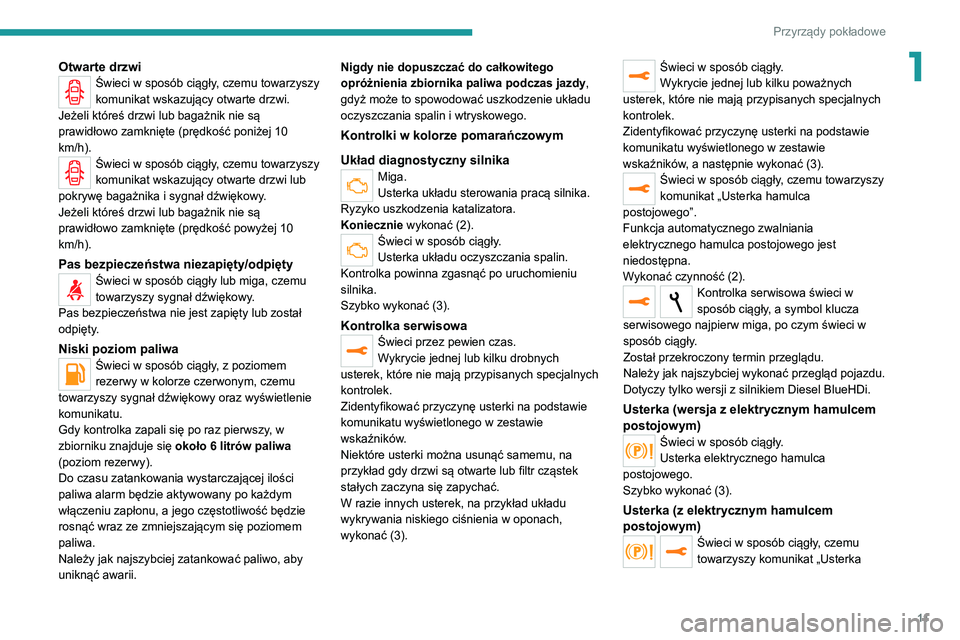

1Otwarte drzwiŚwieci w sposób ciągły, czemu towarzyszy
komunikat wskazujący otwarte drzwi.
Jeżeli któreś drzwi lub bagażnik nie są
prawidłowo zamknięte (prędkość poniżej 10
km/h).
Świeci w sposób ciągły, czemu towarzyszy
komunikat wskazujący otwarte drzwi lub
pokrywę bagażnika i sygnał dźwiękowy.
Jeżeli któreś drzwi lub bagażnik nie są
prawidłowo zamknięte (prędkość powyżej 10
km/h).
Pas bezpieczeństwa niezapięty/odpiętyŚwieci w sposób ciągły lub miga, czemu
towarzyszy sygnał dźwiękowy.
Pas bezpieczeństwa nie jest zapięty lub został
odpięty.
Niski poziom paliwaŚwieci w sposób ciągły, z poziomem
rezerwy w kolorze czerwonym, czemu
towarzyszy sygnał dźwiękowy oraz wyświetlenie
komunikatu.
Gdy kontrolka zapali się po raz pierwszy, w
zbiorniku znajduje się
około 6 litrów paliwa
(poziom rezerwy).
Do czasu zatankowania wystarczającej ilości
paliwa alarm będzie aktywowany po każdym
włączeniu zapłonu, a jego częstotliwość będzie
rosnąć wraz ze zmniejszającym się poziomem
paliwa.
Należy jak najszybciej zatankować paliwo, aby
uniknąć awarii. Nigdy nie dopuszczać do całkowitego
opróżnienia zbiornika paliwa podczas jazdy,
gdyż może to spowodować uszkodzenie układu
oczyszczania spalin i wtryskowego.
Kontrolki w kolorze pomarańczowym
Układ diagnostyczny silnika
Miga.
Usterka układu sterowania pracą silnika.
Ryzyko uszkodzenia katalizatora.
Koniecznie wykonać (2).
Świeci w sposób ciągły.
Usterka układu oczyszczania spalin.
Kontrolka powinna zgasnąć po uruchomieniu
silnika.
Szybko wykonać (3).
Kontrolka serwisowaŚwieci przez pewien czas.
Wykrycie jednej lub kilku drobnych
usterek, które nie mają przypisanych specjalnych
kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie
wskaźników.
Niektóre usterki można usunąć samemu, na
przykład gdy drzwi są otwarte lub filtr cząstek
stałych zaczyna się zapychać.
W razie innych usterek, na przykład układu
wykrywania niskiego ciśnienia w oponach,
wykonać (3).
Świeci w sposób ciągły.
Wykrycie jednej lub kilku poważnych
usterek, które nie mają przypisanych specjalnych
kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie
wskaźników, a następnie wykonać (3).
Świeci w sposób ciągły, czemu towarzyszy
komunikat „Usterka hamulca
postojowego”.
Funkcja automatycznego zwalniania
elektrycznego hamulca postojowego jest
niedostępna.
Wykonać czynność (2).
Kontrolka serwisowa świeci w
sposób ciągły, a symbol klucza
serwisowego najpierw miga, po czym świeci w
sposób ciągły.
Został przekroczony termin przeglądu.
Należy jak najszybciej wykonać przegląd pojazdu.
Dotyczy tylko wersji z silnikiem Diesel BlueHDi.
Usterka (wersja z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły.
Usterka elektrycznego hamulca
postojowego.
Szybko wykonać (3).
Usterka (z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu
towarzyszy komunikat „Usterka

12
Przyrządy pokładowe

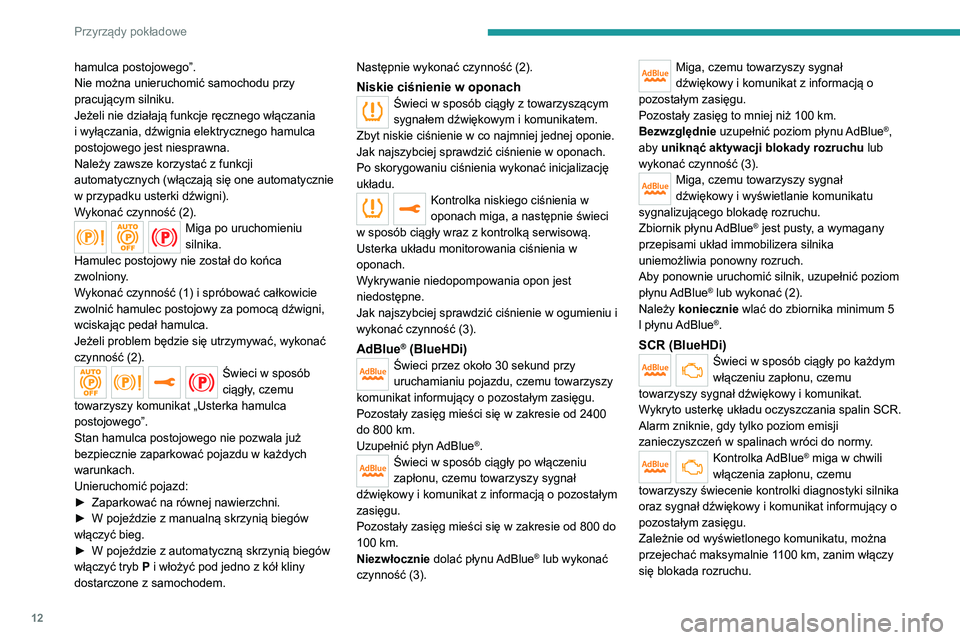

hamulca postojowego”.
Nie można unieruchomić samochodu przy
pracującym silniku.
Jeżeli nie działają funkcje ręcznego włączania
i wyłączania, dźwignia elektrycznego hamulca
postojowego jest niesprawna.
Należy zawsze korzystać z funkcji
automatycznych (włączają się one automatycznie
w przypadku usterki dźwigni).
Wykonać czynność (2).
Miga po uruchomieniu
silnika.
Hamulec postojowy nie został do końca
zwolniony.
Wykonać czynność (1) i spróbować całkowicie
zwolnić hamulec postojowy za pomocą dźwigni,
wciskając pedał hamulca.
Jeżeli problem będzie się utrzymywać, wykonać
czynność (2).
Świeci w sposób
ciągły, czemu
towarzyszy komunikat „Usterka hamulca
postojowego”.
Stan hamulca postojowego nie pozwala już
bezpiecznie zaparkować pojazdu w każdych
warunkach.
Unieruchomić pojazd:
►

Zaparkować na równej nawierzchni.
►


W pojeździe z manualną skrzynią biegów
włączyć bieg.
►


W pojeździe z automatyczną skrzynią biegów
włączyć tryb

P i włożyć pod jedno z kół kliny
dostarczone z samochodem. Następnie wykonać czynność (2).
Niskie ciśnienie w oponachŚwieci w sposób ciągły z towarzyszącym
sygnałem dźwiękowym i komunikatem.
Zbyt niskie ciśnienie w co najmniej jednej oponie.
Jak najszybciej sprawdzić ciśnienie w oponach.
Po skorygowaniu ciśnienia wykonać inicjalizację
układu.
Kontrolka niskiego ciśnienia w
oponach miga, a następnie świeci
w sposób ciągły wraz z kontrolką serwisową.
Usterka układu monitorowania ciśnienia w
oponach.
Wykrywanie niedopompowania opon jest
niedostępne.
Jak najszybciej sprawdzić ciśnienie w ogumieniu i
wykonać czynność (3).
AdBlue® (BlueHDi)Świeci przez około 30 sekund przy
uruchamianiu pojazdu, czemu towarzyszy
komunikat informujący o pozostałym zasięgu.
Pozostały zasięg mieści się w zakresie od 2400
do 800
km.
Uzupełnić płyn AdBlue
®.Świeci w sposób ciągły po włączeniu
zapłonu, czemu towarzyszy sygnał
dźwiękowy i komunikat z informacją o pozostałym
zasięgu.
Pozostały zasięg mieści się w zakresie od 800 do
100

km.
Niezwłocznie dolać płynu AdBlue
® lub wykonać
czynność (3).
Miga, czemu towarzyszy sygnał
dźwiękowy i komunikat z informacją o
pozostałym zasięgu.
Pozostały zasięg to mniej niż 100
km.
Bezwzględnie uzupełnić poziom płynu AdBlue
®,
aby uniknąć aktywacji blokady rozruchu lub
wykonać czynność (3).
Miga, czemu towarzyszy sygnał
dźwiękowy i wyświetlanie komunikatu
sygnalizującego blokadę rozruchu.
Zbiornik płynu AdBlue
® jest pusty, a wymagany
przepisami układ immobilizera silnika
uniemożliwia ponowny rozruch.
Aby ponownie uruchomić silnik, uzupełnić poziom
płynu AdBlue
® lub wykonać (2).
Należy koniecznie wlać do zbiornika minimum 5
l płynu AdBlue
®.
SCR (BlueHDi)Świeci w sposób ciągły po każdym
włączeniu zapłonu, czemu
towarzyszy sygnał dźwiękowy i komunikat.
Wykryto usterkę układu oczyszczania spalin SCR.
Alarm zniknie, gdy tylko poziom emisji
zanieczyszczeń w spalinach wróci do normy.
Kontrolka AdBlue® miga w chwili
włączenia zapłonu, czemu
towarzyszy świecenie kontrolki diagnostyki silnika
oraz sygnał dźwiękowy i komunikat informujący o
pozostałym zasięgu.
Zależnie od wyświetlonego komunikatu, można
przejechać maksymalnie 1100

km, zanim włączy
się blokada rozruchu.

13
Przyrządy pokładowe

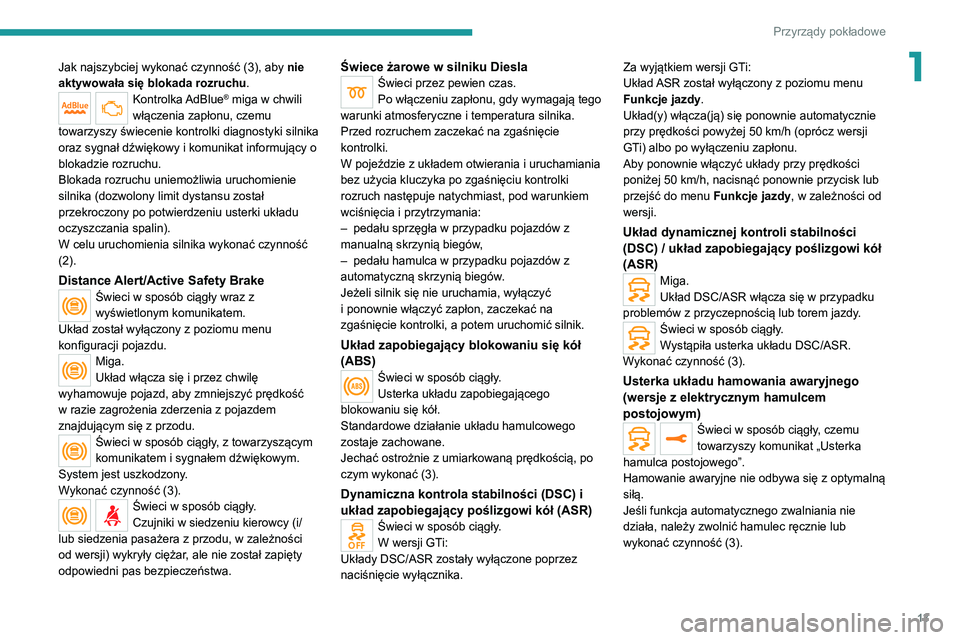

1Jak najszybciej wykonać czynność (3), aby nie
aktywowała się blokada rozruchu.
Kontrolka AdBlue® miga w chwili
włączenia zapłonu, czemu
towarzyszy świecenie kontrolki diagnostyki silnika
oraz sygnał dźwiękowy i komunikat informujący o
blokadzie rozruchu.
Blokada rozruchu uniemożliwia uruchomienie
silnika (dozwolony limit dystansu został
przekroczony po potwierdzeniu usterki układu
oczyszczania spalin).
W celu uruchomienia silnika wykonać czynność
(2).
Distance Alert/Active Safety BrakeŚwieci w sposób ciągły wraz z
wyświetlonym komunikatem.
Układ został wyłączony z poziomu menu
konfiguracji pojazdu.
Miga.
Układ włącza się i przez chwilę
wyhamowuje pojazd, aby zmniejszyć prędkość
w razie zagrożenia zderzenia z pojazdem
znajdującym się z przodu.
Świeci w sposób ciągły, z towarzyszącym
komunikatem i sygnałem dźwiękowym.
System jest uszkodzony.
Wykonać czynność (3).
Świeci w sposób ciągły.
Czujniki w siedzeniu kierowcy (i/
lub siedzenia pasażera z przodu, w zależności
od wersji) wykryły ciężar, ale nie został zapięty
odpowiedni pas bezpieczeństwa.
Świece żarowe w silniku DieslaŚwieci przez pewien czas.
Po włączeniu zapłonu, gdy wymagają tego
warunki atmosferyczne i temperatura silnika.
Przed rozruchem zaczekać na zgaśnięcie
kontrolki.
W pojeździe z układem otwierania i uruchamiania
bez użycia kluczyka po zgaśnięciu kontrolki
rozruch następuje natychmiast, pod warunkiem
wciśnięcia i przytrzymania:
–

pedału sprzęgła w przypadku pojazdów z
manualną skrzynią biegów

,
–

pedału hamulca w przypadku pojazdów z
automatyczną skrzynią biegów

.
Jeżeli silnik się nie uruchamia, wyłączyć
i ponownie włączyć zapłon, zaczekać na
zgaśnięcie kontrolki, a potem uruchomić silnik.
Układ zapobiegający blokowaniu się kół
(ABS)
Świeci w sposób ciągły.
Usterka układu zapobiegającego
blokowaniu się kół.
Standardowe działanie układu hamulcowego
zostaje zachowane.
Jechać ostrożnie z umiarkowaną prędkością, po
czym wykonać (3).
Dynamiczna kontrola stabilności (DSC) i
układ zapobiegający poślizgowi kół (ASR)
Świeci w sposób ciągły.
W wersji GTi:
Układy DSC/ASR zostały wyłączone poprzez
naciśnięcie wyłącznika. Za wyjątkiem wersji GTi:
Układ ASR został wyłączony z poziomu menu
Funkcje jazdy.
Układ(y) włącza(ją) się ponownie automatycznie
przy prędkości powyżej 50 km/h (oprócz wersji
GTi) albo po wyłączeniu zapłonu.
Aby ponownie włączyć układy przy prędkości
poniżej 50 km/h, nacisnąć ponownie przycisk lub
przejść do menu Funkcje jazdy, w zależności od
wersji.
Układ dynamicznej kontroli stabilności
(DSC) / układ zapobiegający poślizgowi kół
(ASR)
Miga.
Układ DSC/ASR włącza się w przypadku
problemów z przyczepnością lub torem jazdy.
Świeci w sposób ciągły.
Wystąpiła usterka układu DSC/ASR.
Wykonać czynność (3).
Usterka układu hamowania awaryjnego
(wersje z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu
towarzyszy komunikat „Usterka
hamulca postojowego”.
Hamowanie awaryjne nie odbywa się z optymalną
siłą.
Jeśli funkcja automatycznego zwalniania nie
działa, należy zwolnić hamulec ręcznie lub
wykonać czynność (3).

14
Przyrządy pokładowe

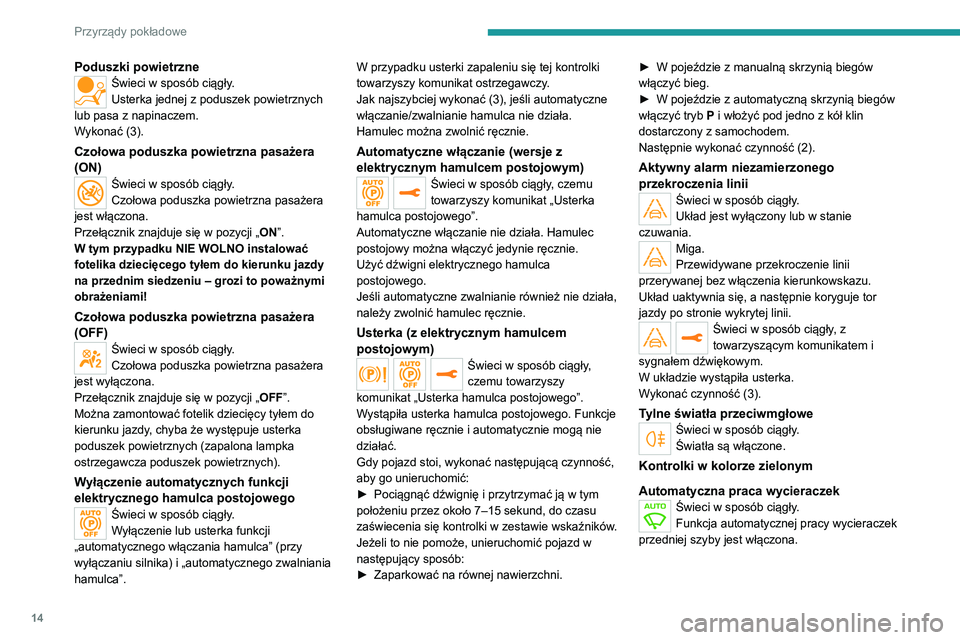

Poduszki powietrzneŚwieci w sposób ciągły.
Usterka jednej z poduszek powietrznych
lub pasa z napinaczem.
Wykonać (3).
Czołowa poduszka powietrzna pasażera
(ON)
Świeci w sposób ciągły.
Czołowa poduszka powietrzna pasażera
jest włączona.
Przełącznik znajduje się w pozycji „ON”.
W tym przypadku NIE WOLNO instalować
fotelika dziecięcego tyłem do kierunku jazdy
na przednim siedzeniu – grozi to poważnymi
obrażeniami!
Czołowa poduszka powietrzna pasażera
(OFF)
Świeci w sposób ciągły.
Czołowa poduszka powietrzna pasażera
jest wyłączona.
Przełącznik znajduje się w pozycji „OFF”.
Można zamontować fotelik dziecięcy tyłem do
kierunku jazdy, chyba że występuje usterka
poduszek powietrznych (zapalona lampka
ostrzegawcza poduszek powietrznych).
Wyłączenie automatycznych funkcji
elektrycznego hamulca postojowego
Świeci w sposób ciągły.
Wyłączenie lub usterka funkcji
„automatycznego włączania hamulca” (przy
wyłączaniu silnika) i „automatycznego zwalniania
hamulca”. W przypadku usterki zapaleniu się tej kontrolki
towarzyszy komunikat ostrzegawczy.
Jak najszybciej wykonać (3), jeśli automatyczne
włączanie/zwalnianie hamulca nie działa.
Hamulec można zwolnić ręcznie.
Automatyczne włączanie (wersje z
elektrycznym hamulcem postojowym)
Świeci w sposób ciągły, czemu
towarzyszy komunikat „Usterka
hamulca postojowego”.
Automatyczne włączanie nie działa. Hamulec
postojowy można włączyć jedynie ręcznie.
Użyć dźwigni elektrycznego hamulca
postojowego.
Jeśli automatyczne zwalnianie również nie działa,
należy zwolnić hamulec ręcznie.
Usterka (z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły,
czemu towarzyszy
komunikat „Usterka hamulca postojowego”.
Wystąpiła usterka hamulca postojowego. Funkcje
obsługiwane ręcznie i automatycznie mogą nie
działać.
Gdy pojazd stoi, wykonać następującą czynność,
aby go unieruchomić:
►

Pociągnąć dźwignię i przytrzymać ją w tym
położeniu przez około 7–15

sekund, do czasu
zaświecenia się kontrolki w zestawie wskaźników.
Jeżeli to nie pomoże, unieruchomić pojazd w
następujący sposób:
►

Zaparkować na równej nawierzchni. ►


W pojeździe z manualną skrzynią biegów
włączyć bieg.
►

W pojeździe z automatyczną skrzynią biegów
włączyć tryb
P i włożyć pod jedno z kół klin
dostarczony z samochodem.
Następnie wykonać czynność (2).
Aktywny alarm niezamierzonego
przekroczenia linii
Świeci w sposób ciągły.
Układ jest wyłączony lub w stanie
czuwania.
Miga.
Przewidywane przekroczenie linii
przerywanej bez włączenia kierunkowskazu.
Układ uaktywnia się, a następnie koryguje tor
jazdy po stronie wykrytej linii.
Świeci w sposób ciągły, z
towarzyszącym komunikatem i
sygnałem dźwiękowym.
W układzie wystąpiła usterka.
Wykonać czynność (3).
Tylne światła przeciwmgłowe
Świeci w sposób ciągły.
Światła są włączone.
Kontrolki w kolorze zielonym
Automatyczna praca wycieraczek
Świeci w sposób ciągły.
Funkcja automatycznej pracy wycieraczek
przedniej szyby jest włączona.

15
Przyrządy pokładowe

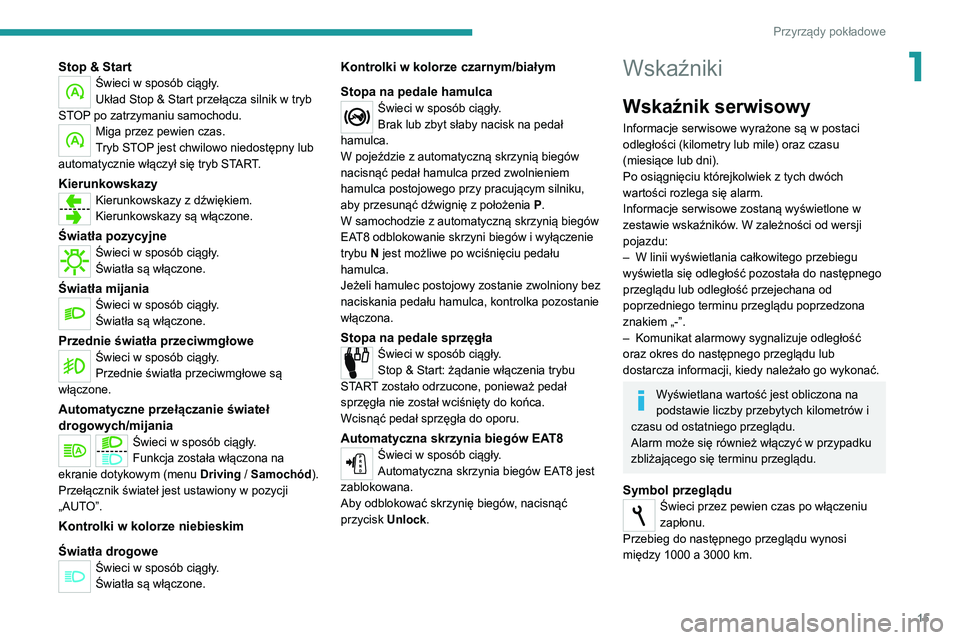

1Stop & StartŚwieci w sposób ciągły.
Układ Stop & Start przełącza silnik w tryb
STOP po zatrzymaniu samochodu.
Miga przez pewien czas.
Tryb STOP jest chwilowo niedostępny lub
automatycznie włączył się tryb START.
KierunkowskazyKierunkowskazy z dźwiękiem.
Kierunkowskazy są włączone.
Światła pozycyjneŚwieci w sposób ciągły.
Światła są włączone.
Światła mijaniaŚwieci w sposób ciągły.
Światła są włączone.
Przednie światła przeciwmgłoweŚwieci w sposób ciągły.
Przednie światła przeciwmgłowe są
włączone.
Automatyczne przełączanie świateł
drogowych/mijania
Świeci w sposób ciągły.
Funkcja została włączona na
ekranie dotykowym (menu Driving
/ Samochód).
Przełącznik świateł jest ustawiony w pozycji
„AUTO”.
Kontrolki w kolorze niebieskim
Światła drogowe
Świeci w sposób ciągły.
Światła są włączone.
Kontrolki w kolorze czarnym/białym
Stopa na pedale hamulca
Świeci w sposób ciągły.
Brak lub zbyt słaby nacisk na pedał
hamulca.
W pojeździe z automatyczną skrzynią biegów
nacisnąć pedał hamulca przed zwolnieniem
hamulca postojowego przy pracującym silniku,
aby przesunąć dźwignię z położenia P.
W samochodzie z automatyczną skrzynią biegów
EAT8 odblokowanie skrzyni biegów i wyłączenie
trybu N jest możliwe po wciśnięciu pedału
hamulca.
Jeżeli hamulec postojowy zostanie zwolniony bez
naciskania pedału hamulca, kontrolka pozostanie
włączona.
Stopa na pedale sprzęgłaŚwieci w sposób ciągły.
Stop & Start: żądanie włączenia trybu
START zostało odrzucone, ponieważ pedał
sprzęgła nie został wciśnięty do końca.
Wcisnąć pedał sprzęgła do oporu.
Automatyczna skrzynia biegów EAT8Świeci w sposób ciągły.
Automatyczna skrzynia biegów EAT8 jest
zablokowana.
Aby odblokować skrzynię biegów, nacisnąć
przycisk Unlock.
Wskaźniki
Wskaźnik serwisowy
Informacje serwisowe wyrażone są w postaci
odległości (kilometry lub mile) oraz czasu
(miesiące lub dni).
Po osiągnięciu którejkolwiek z tych dwóch
wartości rozlega się alarm.
Informacje serwisowe zostaną wyświetlone w
zestawie wskaźników. W zależności od wersji
pojazdu:
–

W linii wyświetlania całkowitego przebiegu
wyświetla się odległość pozostała do następnego
przeglądu lub odległość przejechana od
poprzedniego terminu przeglądu poprzedzona
znakiem „-”.
–


Komunikat alarmowy sygnalizuje odległość
oraz okres do następnego przeglądu lub
dostarcza informacji, kiedy należało go wykonać.
Wyświetlana wartość jest obliczona na
podstawie liczby przebytych kilometrów i
czasu od ostatniego przeglądu.
Alarm może się również włączyć w przypadku
zbliżającego się terminu przeglądu.
Symbol przegląduŚwieci przez pewien czas po włączeniu
zapłonu.
Przebieg do następnego przeglądu wynosi
między 1000 a 3000 km.

16
Przyrządy pokładowe

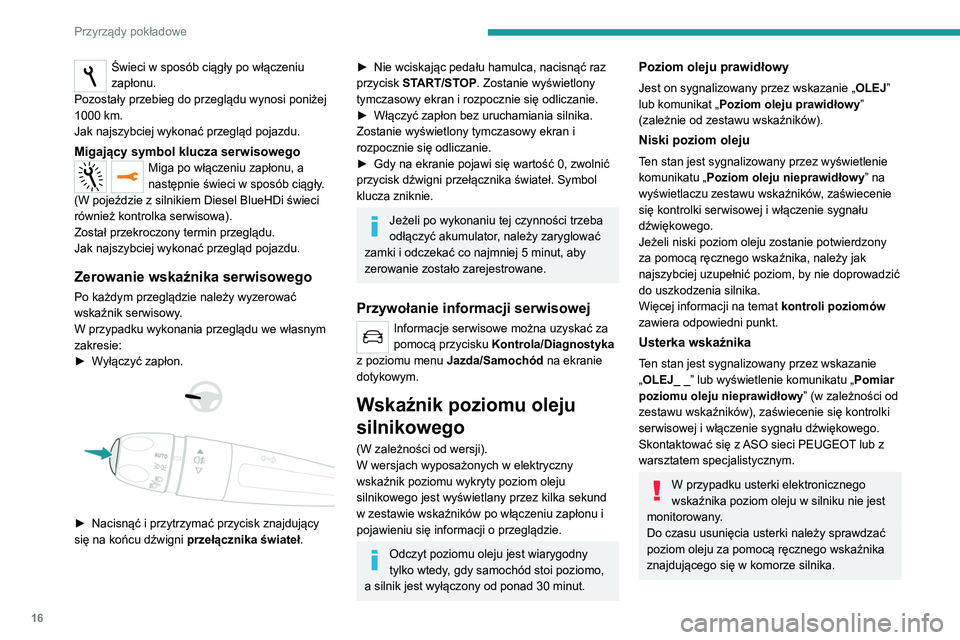

Świeci w sposób ciągły po włączeniu
zapłonu.
Pozostały przebieg do przeglądu wynosi poniżej
1000 km.
Jak najszybciej wykonać przegląd pojazdu.
Migający symbol klucza serwisowegoMiga po włączeniu zapłonu, a
następnie świeci w sposób ciągły.
(W pojeździe z silnikiem Diesel BlueHDi świeci
również kontrolka serwisowa).
Został przekroczony termin przeglądu.
Jak najszybciej wykonać przegląd pojazdu.
Zerowanie wskaźnika serwisowego
Po każdym przeglądzie należy wyzerować
wskaźnik serwisowy.
W przypadku wykonania przeglądu we własnym
zakresie:
►

W
yłączyć zapłon.




► Nacisnąć i przytrzymać przycisk znajdujący
się na końcu dźwigni przełącznika świateł.
► Nie wciskając pedału hamulca, nacisnąć raz
przycisk START/STOP. Zostanie wyświetlony
tymczasowy ekran i rozpocznie się odliczanie.
►

Włączyć zapłon bez uruchamiania silnika.
Zostanie wyświetlony tymczasowy ekran i
rozpocznie się odliczanie.
►


Gdy na ekranie pojawi się wartość 0, zwolnić
przycisk dźwigni przełącznika świateł. Symbol
klucza zniknie.
Jeżeli po wykonaniu tej czynności trzeba
odłączyć akumulator, należy zaryglować
zamki i odczekać co najmniej 5 minut, aby
zerowanie zostało zarejestrowane.
Przywołanie informacji serwisowej
Informacje serwisowe można uzyskać za
pomocą przycisku Kontrola/Diagnostyka
z poziomu menu Jazda/Samochód na ekranie
dotykowym.
Wskaźnik poziomu oleju
silnikowego
(W zależności od wersji).
W wersjach wyposażonych w elektryczny
wskaźnik poziomu wykryty poziom oleju
silnikowego jest wyświetlany przez kilka sekund
w zestawie wskaźników po włączeniu zapłonu i
pojawieniu się informacji o przeglądzie.
Odczyt poziomu oleju jest wiarygodny
tylko wtedy, gdy samochód stoi poziomo,
a silnik jest wyłączony od ponad 30
minut.
Poziom oleju prawidłowy
Jest on sygnalizowany przez wskazanie „OLEJ”
lub komunikat „Poziom oleju prawidłowy”
(zależnie od zestawu wskaźników).
Niski poziom oleju
Ten stan jest sygnalizowany przez wyświetlenie
komunikatu „Poziom oleju nieprawidłowy” na
wyświetlaczu zestawu wskaźników, zaświecenie
się kontrolki serwisowej i włączenie sygnału
dźwiękowego.
Jeżeli niski poziom oleju zostanie potwierdzony
za pomocą ręcznego wskaźnika, należy jak
najszybciej uzupełnić poziom, by nie doprowadzić
do uszkodzenia silnika.
Więcej informacji na temat kontroli poziomów
zawiera odpowiedni punkt.
Usterka wskaźnika
Ten stan jest sygnalizowany przez wskazanie
„OLEJ_ _” lub wyświetlenie komunikatu „Pomiar
poziomu oleju nieprawidłowy” (w zależności od
zestawu wskaźników), zaświecenie się kontrolki
serwisowej i włączenie sygnału dźwiękowego.
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
W przypadku usterki elektronicznego
wskaźnika poziom oleju w silniku nie jest
monitorowany.
Do czasu usunięcia usterki należy sprawdzać
poziom oleju za pomocą ręcznego wskaźnika
znajdującego się w komorze silnika.

17
Przyrządy pokładowe
1Więcej informacji na temat kontroli poziomów
zawiera odpowiedni punkt.

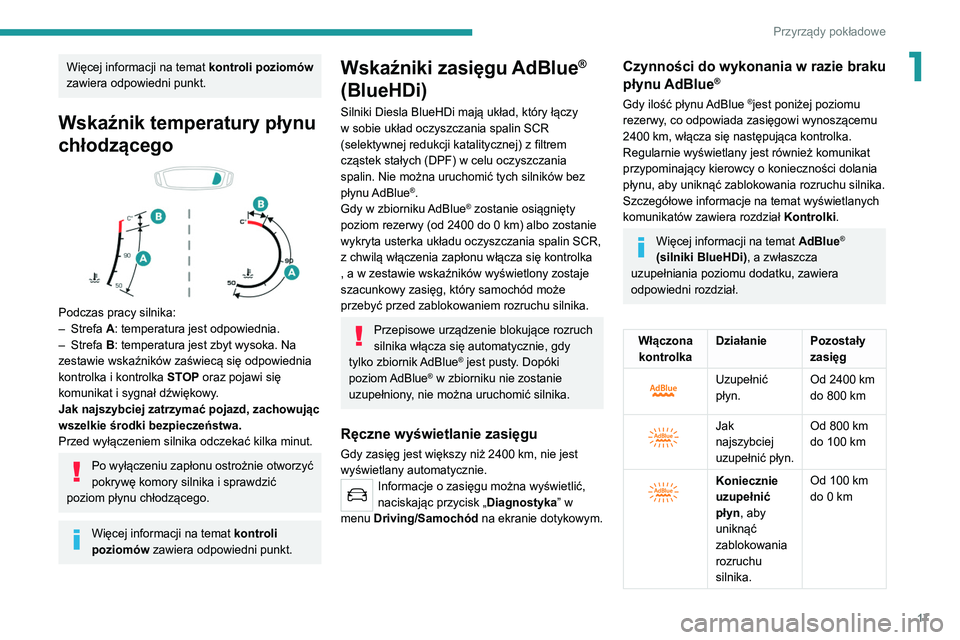

Wskaźnik temperatury płynu
chłodzącego


Podczas pracy silnika:
– Strefa A: temperatura jest odpowiednia.
–

Strefa
B: temperatura jest zbyt wysoka. Na
zestawie wskaźników zaświecą się odpowiednia
kontrolka i kontrolka STOP oraz pojawi się
komunikat i sygnał dźwiękowy.
Jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa.
Przed wyłączeniem silnika odczekać kilka minut.
Po wyłączeniu zapłonu ostrożnie otworzyć
pokrywę komory silnika i sprawdzić
poziom płynu chłodzącego.
Więcej informacji na temat kontroli
poziomów zawiera odpowiedni punkt.
Wskaźniki zasięgu AdBlue®
(BlueHDi)
Silniki Diesla BlueHDi mają układ, który łączy
w sobie układ oczyszczania spalin SCR
(selektywnej redukcji katalitycznej) z filtrem
cząstek stałych (DPF) w celu oczyszczania
spalin. Nie można uruchomić tych silników bez
płynu AdBlue
®.
Gdy w zbiorniku AdBlue® zostanie osiągnięty
poziom rezerwy (od 2400 do 0 km) albo zostanie
wykryta usterka układu oczyszczania spalin SCR,
z chwilą włączenia zapłonu włącza się kontrolka
, a w zestawie wskaźników wyświetlony zostaje
szacunkowy zasięg, który samochód może
przebyć przed zablokowaniem rozruchu silnika.
Przepisowe urządzenie blokujące rozruch
silnika włącza się automatycznie, gdy
tylko zbiornik AdBlue
® jest pusty. Dopóki
poziom AdBlue® w zbiorniku nie zostanie
uzupełniony, nie można uruchomić silnika.
Ręczne wyświetlanie zasięgu
Gdy zasięg jest większy niż 2400 km, nie jest
wyświetlany automatycznie.
Informacje o zasięgu można wyświetlić,
naciskając przycisk „Diagnostyka” w
menu Driving/Samochód na ekranie dotykowym.
Czynności do wykonania w razie braku
płynu AdBlue®
Gdy ilość płynu AdBlue ®jest poniżej poziomu
rezerwy, co odpowiada zasięgowi wynoszącemu
2400 km, włącza się następująca kontrolka.
Regularnie wyświetlany jest również komunikat
przypominający kierowcy o konieczności dolania
płynu, aby uniknąć zablokowania rozruchu silnika.
Szczegółowe informacje na temat wyświetlanych
komunikatów zawiera rozdział Kontrolki.
Więcej informacji na temat AdBlue®
(silniki BlueHDi), a zwłaszcza
uzupełniania poziomu dodatku, zawiera
odpowiedni rozdział.
Włączona kontrolka Działanie Pozostały
zasięg


Uzupełnić
płyn.Od 2400 km
do 800 km


Jak
najszybciej
uzupełnić płyn.Od 800 km
do 100 km


Koniecznie
uzupełnić
płyn, aby
uniknąć
zablokowania
rozruchu
silnika.Od 100 km
do 0 km

18
Przyrządy pokładowe
Włączona kontrolka Działanie Pozostały
zasięg


Aby móc
ponownie
uruchomić
silnik, należy
wlać do
zbiornika co
najmniej 5 l
AdBlue
®.0 km
Usterka układu oczyszczania spalin
SCR
Wykrywanie usterki


W razie wykrycia usterki
zapalają się te kontrolki,
rozlega się sygnał dźwiękowy
i pojawia się komunikat
„Usterka oczyszczania spalin”
lub „NO START IN”.
Gdy usterka zostaje wykryta po raz pierwszy,
alarm włącza się podczas jazdy, a potem po
każdym włączeniu zapłonu do czasu usunięcia
usterki.
Jeżeli usterka jest chwilowa, alarm znika
w trakcie następnej jazdy, po wykonaniu
autodiagnostyki układu oczyszczania spalin
SCR.
Potwierdzona usterka w trakcie fazy
dozwolonej jazdy (między 1100 km a 0 km)
Jeśli problem jest sygnalizowany po przejechaniu
50 km, usterka układu SCR zostaje potwierdzona.
Miga kontrolka AdBlue i pojawia się komunikat
„Usterka oczyszczania spalin: Rozruch
zabroniony za X km” lub „NO START IN X km”
informujący o zasięgu.
Podczas jazdy komunikat wyświetla się co 30
sekund. Alarm jest ponawiany po włączeniu
zapłonu.
Można przejechać maksymalnie 1100
km przed
włączeniem się blokady rozruchu.
Należy jak najszybciej zlecić sprawdzenie
układu ASO sieci PEUGEOT lub
warsztatowi specjalistycznemu.
Blokada rozruchu
Po każdym włączeniu zapłonu pojawia się
komunikat „Usterka oczyszczania spalin: Rozruch
zabroniony” lub „NO START IN”.
Aby móc ponownie uruchomić silnik, należy skontaktować się z ASO sieci
PEUGEOT albo z warsztatem
specjalistycznym.
Ręczny test
Ta funkcja umożliwia sprawdzenie niektórych
wskaźników i wyświetlenie dziennika alarmów.
Dostęp do niej zapewnia przycisk
„Diagnostyka” w menu Driving/
Samochód na ekranie dotykowym.
W zestawie wskaźników zostaną wyświetlone
następujące informacje:
–

poziom oleju silnikowego,
–


termin następnego przeglądu,
–


ciśnienie w oponach,
–


zasięg zależnie od ilości płynu
AdBlue i stanu
układu SCR (wersje z silnikiem Diesla BlueHDi),
–

włączone alarmy
.
Informacje te wyświetlane są również
automatycznie po każdym włączeniu
zapłonu.
Licznik przebiegu
całkowitego
Licznik przebiegu całkowitego pokazuje całkowitą
odległość przejechaną przez samochód od
początku jego eksploatacji.
Wskazanie przebiegu całkowitego jest
wyświetlane przez cały czas, gdy włączony jest
zapłon. Gaśnie po 30
sekundach od wyłączenia
zapłonu. Pojawia się po otwarciu drzwi kierowcy,
a także po zaryglowaniu lub odryglowaniu
zamków.
W przypadku wyjazdu za granicę może
zajść konieczność zmiany jednostek
odległości (km albo mile). Prędkość powinna
być wyświetlana w jednostkach
