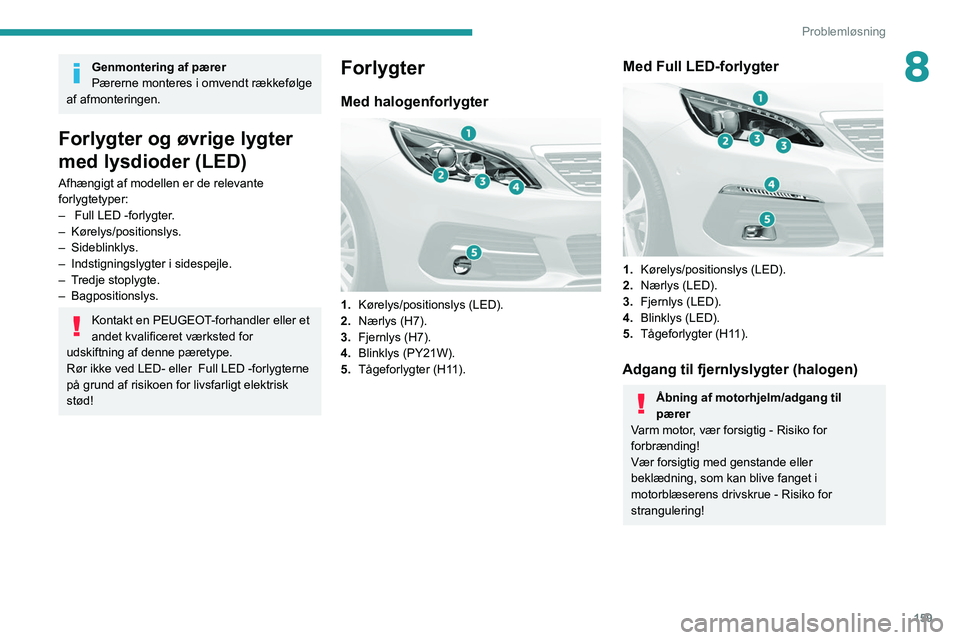

Page 161 of 244

159
Problemløsning
8Genmontering af pærer
Pærerne monteres i omvendt rækkefølge
af afmonteringen.
Forlygter og øvrige lygter
med lysdioder (LED)
Afhængigt af modellen er de relevante
forlygtetyper:
–
Full LED -forlygter
.
–
Kørelys/positionslys.
–
Sideblinklys.
–
Indstigningslygter i sidespejle.
–
T
redje stoplygte.
–
Bagpositionslys.
Kontakt en PEUGEOT-forhandler eller et
andet kvalificeret værksted for
udskiftning af denne pæretype.
Rør ikke ved LED- eller Full LED -forlygterne
på grund af risikoen for livsfarligt elektrisk
stød!
Forlygter
Med halogenforlygter
1. Kørelys/positionslys (LED).
2. Nærlys (H7).
3. Fjernlys (H7).
4. Blinklys (PY21W).
5. Tågeforlygter (H11).
Med Full LED-forlygter
1.Kørelys/positionslys (LED).
2. Nærlys (LED).
3. Fjernlys (LED).
4. Blinklys (LED).
5. Tågeforlygter (H11).
Adgang til fjernlyslygter (halogen)
Åbning af motorhjelm/adgang til
pærer
Varm motor, vær forsigtig - Risiko for
forbrænding!
Vær forsigtig med genstande eller
beklædning, som kan blive fanget i
motorblæserens drivskrue - Risiko for
strangulering!
Page 162 of 244

160
Problemløsning
Adgangen til forlygterne forenkles ved først at
flytte lygterne et par centimeter frem:
►
Skub den orange klemme bagud, og træk i
stikket samtidig med, at du trykker på den sorte
del (oven på den orange klemme).
►
Afmontér de to skruer
, der holder lygten.
►
T
ag først den bagerste stift ud og derefter det
forreste midterstykke.
►
Skub lygten fremad.
Nærlys/fjernlys (halogenmodel)
► Afmonter beskyttelsesdækslet af plast ved at
trække i fligen.
►
Frakobl stikket til pæren.
►
T
ag de to fjedre ud (tryk på dem og træk dem
derefter udad).
►
T
ag pæren ud, og sæt en ny i.
Området bag højre lygte kan nå en
meget høj temperatur (udluftningsrør) og
udgøre en risiko for forbrænding.
Tågeforlygter
► Klips pynteringen af ved at trække i den
foroven.
►
Løsn de 2 skruer for at tage enheden ud.
► Frakobl stikket.
► Løsn fatningen 1/4 omgang.
►
Afmonter fatningen.
►
Skift pæren.
Blinklys (model med halogenpærer)
► Løsn fatningen 1/4 omgang.
► Afmonter fatningen.
► Skift pæren.
Hvis blinklysindikatoren (højre eller
venstre) blinker hurtigt, er en af pærerne
i den pågældende side defekt.
Blinklyspæren er placeret under forlygten.

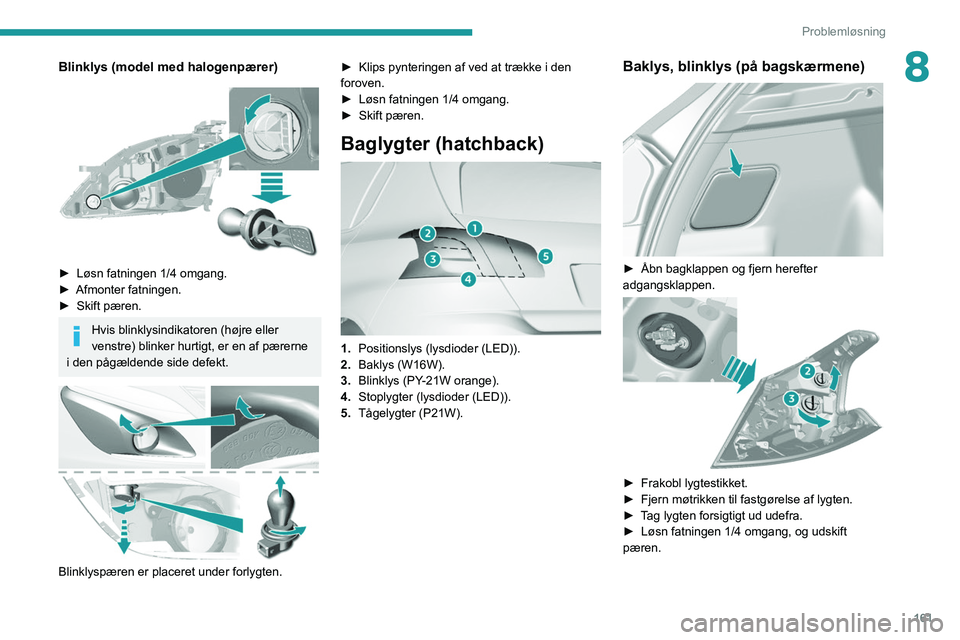

Page 163 of 244

161
Problemløsning
8Blinklys (model med halogenpærer)
► Løsn fatningen 1/4 omgang.
► Afmonter fatningen.
►
Skift pæren.
Hvis blinklysindikatoren (højre eller
venstre) blinker hurtigt, er en af pærerne
i den pågældende side defekt.
Blinklyspæren er placeret under forlygten. ►
Klips pynteringen af ved at trække i den
foroven.
►
Løsn fatningen 1/4 omgang.
►
Skift pæren.
Baglygter (hatchback)
1.
Positionslys (lysdioder (LED)).
2. Baklys (W16W).
3. Blinklys (PY-21W orange).
4. Stoplygter (lysdioder (LED)).
5. Tågelygter (P21W).
Baklys, blinklys (på bagskærmene)
► Åbn bagklappen og fjern herefter
adgangsklappen.
► Frakobl lygtestikket.
► Fjern møtrikken til fastgørelse af lygten.
►
T
ag lygten forsigtigt ud udefra.
►
Løsn fatningen 1/4 omgang, og udskift
pæren.

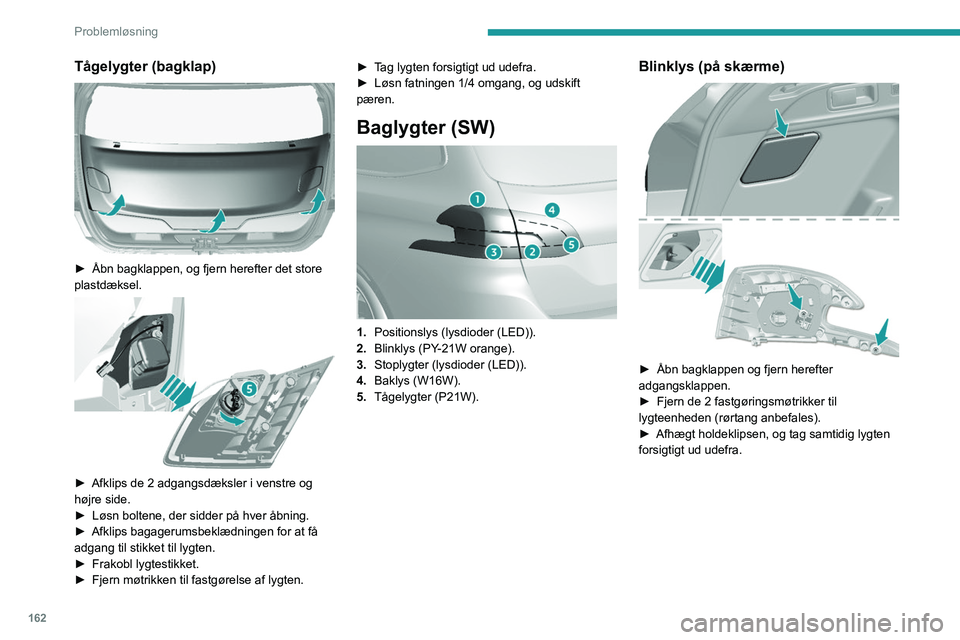

Page 164 of 244

162
Problemløsning
Tågelygter (bagklap)
► Åbn bagklappen, og fjern herefter det store
plastdæksel.
► Afklips de 2 adgangsdæksler i venstre og
højre side.
►
Løsn boltene, der sidder på hver åbning.
►
Afklips bagagerumsbeklædningen for at få
adgang til stikket til lygten.
►
Frakobl lygtestikket.
►
Fjern møtrikken til fastgørelse af lygten. ►
T
ag lygten forsigtigt ud udefra.
►
Løsn fatningen 1/4 omgang, og udskift
pæren.
Baglygter (SW)
1. Positionslys (lysdioder (LED)).
2. Blinklys (PY-21W orange).
3. Stoplygter (lysdioder (LED)).
4. Baklys (W16W).
5. Tågelygter (P21W).
Blinklys (på skærme)
► Åbn bagklappen og fjern herefter
adgangsklappen.
►
Fjern de 2 fastgøringsmøtrikker til
lygteenheden (rørtang anbefales).
►
Afhægt holdeklipsen, og tag samtidig lygten
forsigtigt ud udefra.

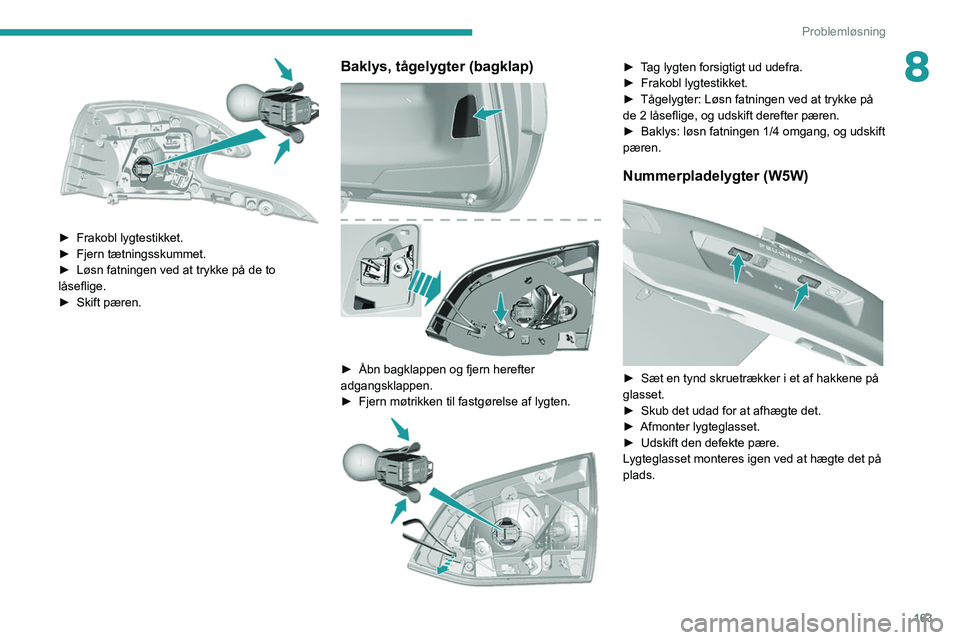

Page 165 of 244

163
Problemløsning
8
► Frakobl lygtestikket.
► Fjern tætningsskummet.
►
Løsn fatningen ved at trykke på de to
låseflige.
►
Skift pæren.
Baklys, tågelygter (bagklap)
► Åbn bagklappen og fjern herefter
adgangsklappen.
►
Fjern møtrikken til fastgørelse af lygten.
► Tag lygten forsigtigt ud udefra.
► Frakobl lygtestikket.
►
Tågelygter: Løsn fatningen ved at trykke på
de 2 låseflige, og udskift derefter pæren.
►
Baklys: løsn fatningen 1/4 omgang, og udskift
pæren.
Nummerpladelygter (W5W)
► Sæt en tynd skruetrækker i et af hakkene på
glasset.
►
Skub det udad for at afhægte det.
►
Afmonter lygteglasset.
►
Udskift den defekte pære.
L
ygteglasset monteres igen ved at hægte det på
plads.

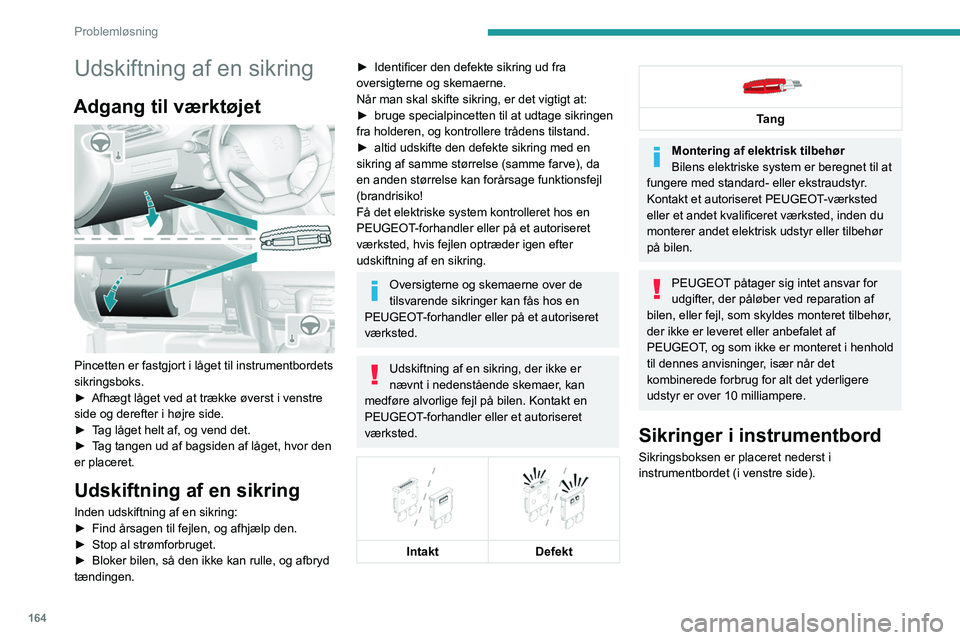

Page 166 of 244

164
Problemløsning
Udskiftning af en sikring
Adgang til værktøjet
Pincetten er fastgjort i låget til instrumentbordets
sikringsboks.
►
Afhægt låget ved at trække øverst i venstre
side og derefter i højre side.
►
T
ag låget helt af, og vend det.
►
T
ag tangen ud af bagsiden af låget, hvor den
er placeret.
Udskiftning af en sikring
Inden udskiftning af en sikring:
► Find årsagen til fejlen, og afhjælp den.
►
Stop al strømforbruget.
►
Bloker bilen, så den ikke kan rulle, og afbryd
tændingen.
► Identificer den defekte sikring ud fra
oversigterne og skemaerne.
Når man skal skifte sikring, er det vigtigt at:
►
bruge specialpincetten til at udtage sikringen
fra holderen, og kontrollere trådens tilstand.
►
altid udskifte den defekte sikring med en
sikring af samme størrelse (samme farve), da
en anden størrelse kan forårsage funktionsfejl
(brandrisiko!
Få det elektriske system kontrolleret hos en
PEUGEOT
-forhandler eller på et autoriseret
værksted, hvis fejlen optræder igen efter
udskiftning af en sikring.
Oversigterne og skemaerne over de
tilsvarende sikringer kan fås hos en
PEUGEOT-forhandler eller på et autoriseret
værksted.
Udskiftning af en sikring, der ikke er
nævnt i nedenstående skemaer, kan
medføre alvorlige fejl på bilen. Kontakt en
PEUGEOT-forhandler eller et autoriseret
værksted.
Intakt
Defekt
Tang
Montering af elektrisk tilbehør
Bilens elektriske system er beregnet til at
fungere med standard- eller ekstraudstyr.
Kontakt et autoriseret PEUGEOT-værksted
eller et andet kvalificeret værksted, inden du
monterer andet elektrisk udstyr eller tilbehør
på bilen.
PEUGEOT påtager sig intet ansvar for
udgifter, der påløber ved reparation af
bilen, eller fejl, som skyldes monteret tilbehør,
der ikke er leveret eller anbefalet af
PEUGEOT, og som ikke er monteret i henhold
til dennes anvisninger, især når det
kombinerede forbrug for alt det yderligere
udstyr er over 10 milliampere.
Sikringer i instrumentbord
Sikringsboksen er placeret nederst i
instrumentbordet (i venstre side).
Adgang til sikringerne
► Afhægt låget ved at trække øverst i venstre
side og derefter i højre side.
Page 167 of 244

165
Problemløsning
8Adgang til sikringerne
► Afhægt låget ved at trække øverst i venstre
side og derefter i højre side.
Sikringsoversigt
Sikrings- N° Størrelse
(A) Funktioner
F9 5 Alarm, nød- og
assistanceopkald.
F13 5 Bakkamera og
parkeringshjælp.
F15 15 12 V-tilbehørsstik.
F16 15 Cigartænder
F18 20 Touch-skærm,
cd-afspiller, lyd- og
navigationssystem.
F19 5 Regn- og lyssensor
F20 5 Airbags.
F21 5 Instrumentgruppe.
F22/F24 30 Indvendige/udvendige
låse, for og bag.
F23 5 Lys i handskerum,
lys i makeup-spejl,
kabinelys for og bag
F25/F27 15 Sprinklervæskepumpe
til forrude/bagrude.
F26 15 Horn.
F30 15 Bagrudevisker.
Sikringer i motorrum
Sikringsboksen er placeret i motorrummet ved
batteriet.
Adgang til sikringerne
► Afhægt dækslet.
► Skift sikringen.
►
Efter udskiftningen skal du lukke låget helt til,
så sikringsboksen er tæt.
Page 168 of 244

166
Problemløsning
Sikringsoversigt
Sikrings-N° Størrelse
(A) Funktioner
F13 5 BSI-boks
F16 15 Tågeforlygter.
F18 10 Højre fjernlys.
F19 10 Venstre fjernlys.
F25 40 Forlygtevaskerrelæ
(eftermonteret udstyr)
F27 25 BSI-boks
F28 30 Diesel SCR-system
(AdBlue
®).
F29 30 Forrudeviskermotor
F30 80 Gløderør (diesel),
programmeret
varmestyring
(eftermonteret),
forlygtevaskermotor
12 V batteri
Fremgangsmåde for start af motoren med et
batteri i en anden bil eller for opladning af et
afladet batteri.
Blyholdige startbatterier
Disse batterier indeholder skadelige
stoffer (svovlsyre og bly).
De skal bortskaffes miljørigtigt og under ingen
omstændigheder som husholdningsaffald.
Indlever brugte batterier på genbrugspladsen
eller et andet godkendt indsamlingssted.
Beskyt øjne og ansigt inden håndtering
af batteriet.
Alt arbejde på batteriet skal foretages et sted
med god ventilation på afstand af åben ild og
gnister for at undgå risiko for eksplosion og
brand.
Vask hænder bagefter.
Modeller med Stop & Start har et 12 V
batteri med specifikke specifikationer.
Udskiftning heraf bør kun udføres af et
autoriseret PEUGEOT-værksted eller et andet
kvalificeret værksted.
Inden du gør noget
Bloker bilen med parkeringsbremsen:
Aktiver parkeringsbremsen, skift til frigear,
afbryd tændingen.
Kontroller, at alt elektrisk udstyr er slukket.
Adgang til batteri
Batteriet befinder sig under motorhjelmen.
Sådan gør du:
►
Åbn motorhjelmen vha. det indvendige og
herefter det udvendige greb.
►
Fastgør hjelmholderen.
►
Fjern plastafdækningen for at få adgang til
pluspolen (+).
Der er ikke adgang til (-) polen. Der er et separat
stelpunkt på motoren.
Motorstart med et andet
batteri
Hvis din bils batteri er fladt, kan motoren startes
med et hjælpebatteri (ekstra eller monteret i en
anden bil) og startkabler eller med en booster.
Start aldrig motoren, samtidig med at der
tilsluttes en batterilader.
Brug aldrig en booster på 24 V eller derover.
Kontroller først, at hjælpebatteriet har en
nominel spænding på 12 V og en kapacitet på
mindst svarende til det afladede batteri.
De to biler må ikke være i berøring med
hinanden.
Sluk alt det udstyr, der bruger el
(audiosystem, vinduesviskere, lygter mv.) på
begge biler.
Pas på, at startkablerne ikke kommer tæt på
motorens bevægelige dele (ventilator, rem
mv.).
Plus-polen (+) må ikke frakobles, når motoren
er i gang.
Page 169 of 244

167
Problemløsning
8Der er ikke adgang til (-) polen. Der er et separat
stelpunkt på motoren.
Motorstart med et andet
batteri
Hvis din bils batteri er fladt, kan motoren startes
med et hjælpebatteri (ekstra eller monteret i en
anden bil) og startkabler eller med en booster.
Start aldrig motoren, samtidig med at der
tilsluttes en batterilader.
Brug aldrig en booster på 24
V eller derover.
Kontroller først, at hjælpebatteriet har en
nominel spænding på 12
V og en kapacitet på
mindst svarende til det afladede batteri.
De to biler må ikke være i berøring med
hinanden.
Sluk alt det udstyr, der bruger el
(audiosystem, vinduesviskere, lygter mv.) på
begge biler.
Pas på, at startkablerne ikke kommer tæt på
motorens bevægelige dele (ventilator, rem
mv.).
Plus-polen (+) må ikke frakobles, når motoren
er i gang.
► Løft plastdækslet på (+) polen, hvis bilen er
udstyret med et.
►
T
ilslut det røde kabel på plus-polen (+) på det
afladede batteri A (ved den vinklede metaldel)
og derefter til plus-polen (+) på hjælpebatteriet B
eller boosteren.
►
T
ilslut den ene ende af det grønne eller
sorte kabel til minus-polen (-) på hjælpebatteriet
B eller boosteren (eller til et stelpunkt på den
anden bil).
►
T
ilslut den anden ende af det grønne eller
sorte kabel på stelpunktet C.
►
Start motoren på den anden bil, og lad
motoren arbejde i nogle minutter
.
►
Aktiver starteren på den afladede bil, og lad
motoren arbejde.
Hvis motoren ikke starter med det samme, skal
tændingen afbrydes. Forsøg at starte igen efter
et par minutter.
►
V
ent, indtil den arbejder i tomgang.
►
Frakobl startkablerne i modsat rækkefølge
.
►
Sæt
plastdækslet på (+) polen igen, hvis bilen
er udstyret med et.
►
Lad motoren arbejde i mindst 30 minutter
,
mens du holder stille, så batteriet kan lade
tilstrækkeligt op.
Kør forsigtigt de første 30 minutter efter
motoren er startet.
Forsøg aldrig at starte motoren ved at
skubbe bilen, hvis den har automatgear.
Genopladning af batteriet
med en batterioplader
For optimal batterilevetid skal der opretholdes en
tilstrækkelig ladestand på batteriet.
I nogle tilfælde kan det være nødvendigt at
oplade batteriet:
–
Hvis bilen primært anvendes til korte ture.
–
Hvis bilen skal holde stille i flere uger
.
Kontakt en PEUGEOT-forhandler eller et andet
kvalificeret værksted.
Følg producentens anvisninger til
opladeren.
Polerne må aldrig tilsluttes omvendt.
Page 170 of 244

168
Problemløsning
Det er ikke nødvendigt at frakoble
batteriet.
►
Slå tændingen fra.
►
Sluk for alt elektrisk udstyr (lydsystem, lys,
vinduesviskere mv
.).
► For at undgå farlige gnister skal du slukke for
opladeren B
, inden kablerne sættes på batteriet.
►
Kontroller
, at opladerens kabler er intakte.
►
Løft plastdækslet på (+) polen, hvis bilen er
udstyret med et.
►
T
ilslut kablerne fra opladeren B på følgende
måde: •
Det røde (+) pluskabel på (+) pluspolen på
batteriet
A.
• Det sorte (-) minuskabel på bilens stelpunkt
C .
►
Efter endt opladning skal du slukke for
opladeren B
, inden kablerne kobles fra batteriet
A.
Hvis denne etiket findes,må der kun
bruges en 12 V-oplader. Ellers er der fare
for at forårsage uoprettelig skade på det
elektriske udstyr, der er forbundet med Stop &
Start-systemet.
24V
12V
Forsøg aldrig at oplade et frosset batteri
- Eksplosionsfare!
Hvis batteriet er frosset, skal du få det
kontrolleret på et aut. PEUGEOT-værksted
eller et andet kvalificeret værksted, der
kontrollerer, at de interne komponenter ikke er
beskadigede, og at beholderen ikke er revnet,
hvilket vil medføre risiko for, at batteriet
lækker giftig og ætsende syre.
Stop & Start-systemet er muligvis ikke
funktionsdygtigt på turen umiddelbart
efter den første motorstart.
I så fald vil funktionen først være tilgængelig
igen efter et stykke tid, hvor bilen har holdt
stille. Varigheden afhænger af den omgivende
temperatur og af batteriets ladetilstand (op til
ca. 8 timer).
Frakobling af batteriet
For at opretholde tilstrækkelig ladetilstand på
batteriet, så motoren kan startes, anbefales det
at frakoble batteriet, hvis bilen ikke skal ud og
køre i lang tid.
Inden frakobling af batteriet:
►
Luk alle døre, bagklap, ruder og tag.
►
Sluk for alt elektrisk udstyr (audiosystem,
viskere, lygter mv
.).
►
Afbryd tændingen, og vent 4 minutter
.
Du behøver kun frakoble batteriets (+) pol.
Lynkobling
Frakobling af (+) polen
► Afhængigt af udstyr , løftes plastikdækslet på
(+)-polen.
Bugsering af bilen
Generelle anbefalinger
Overhold den gældende lovgivning i det land, hvor du kører.
Kontroller, at det trækkende køretøjs vægt er højere end det bugser\
ede køretøjs vægt.
Føreren skal blive ved rattet på det bugserede køretøj og sk\
al have et gyldigt kørekort.
Ved bugsering med alle fire hjul på jorden skal der altid anvendes en bugserstang. Reb og remme er ikke tilladt.
Det trækkende køretøj skal starte langsomt.
Ved bugsering med motoren slået fra fungerer bremsesystemet og servost\
yringen ikke.
Man skal kontakte et professionelt vejhjælpsfirma, hvis:
– man oplever motorstop på motorvej eller større veje.
– gearkassen ikke kan sættes i frigear, rattet ikke kan låses op, parkeringsbremsen ikke kan deaktiveres.
