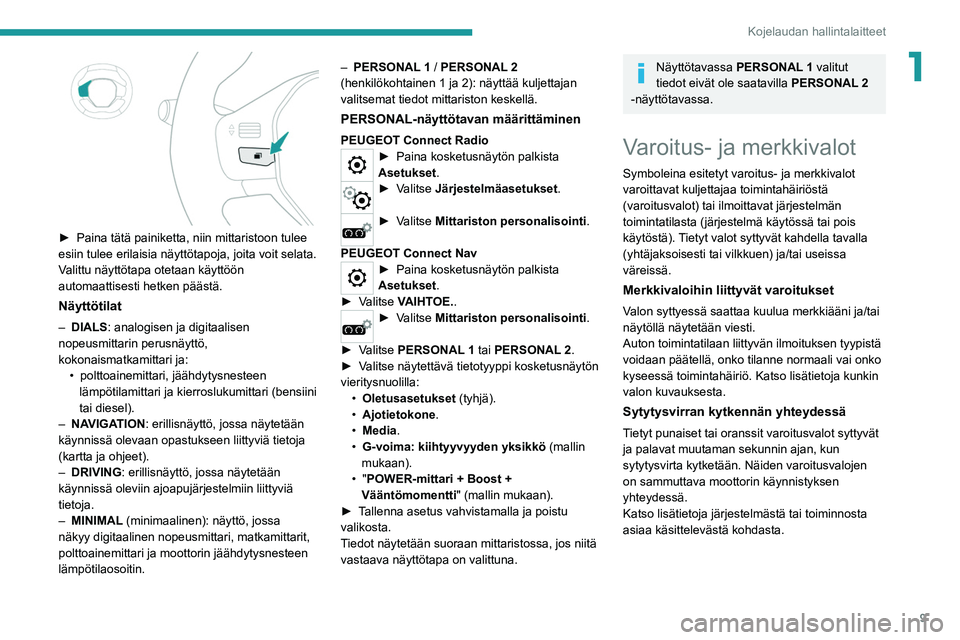

Page 11 of 244
9
Kojelaudan hallintalaitteet
1
► Paina tätä painiketta, niin mittaristoon tulee esiin tulee erilaisia näyttötapoja, joita voit selata.
Valittu näyttötapa otetaan käyttöön
automaattisesti hetken päästä.
Näyttötilat
– DIALS : analogisen ja digitaalisen
nopeusmittarin perusnäyttö,
kokonaismatkamittari ja: •
polttoainemittari, jäähdytysnesteen
lämpötilamittari ja kierroslukumittari (bensiini
tai diesel).
–
NA
VIGATION: erillisnäyttö, jossa näytetään
käynnissä olevaan opastukseen liittyviä tietoja
(kartta ja ohjeet).
–
DRIVING
: erillisnäyttö, jossa näytetään
käynnissä oleviin ajoapujärjestelmiin liittyviä
tietoja.
–
MINIMAL
(minimaalinen): näyttö, jossa
näkyy digitaalinen nopeusmittari, matkamittarit,
polttoainemittari ja moottorin jäähdytysnesteen
lämpötilaosoitin. –
PERSONAL
1 / PERSONAL 2
(henkilökohtainen 1 ja 2): näyttää kuljettajan
valitsemat tiedot mittariston keskellä.
PERSONAL-näyttötavan määrittäminen
PEUGEOT Connect Radio► Paina kosketusnäytön palkista Asetukset .
► Valitse Järjestelmäasetukset.
► Valitse Mittariston personalisointi .
PEUGEOT Connect Nav
► Paina kosketusnäytön palkista Asetukset .
►
Valitse VAIHTOE..
► Valitse Mittariston personalisointi .
► Valitse PERSONAL 1 tai PERSONAL 2.
► Valitse
näytettävä tietotyyppi kosketusnäytön
vieritysnuolilla:•
Oletusasetukset (tyhjä).
•
Ajotietokone
.
•
Media
.
•
G-voima: kiihtyyvyyden yksikkö
(mallin
mukaan).
•
"POWER-mittari + Boost +
Vääntömomentti" (mallin mukaan).
► Tallenna
asetus vahvistamalla ja poistu
valikosta.
T
iedot näytetään suoraan mittaristossa, jos niitä
vastaava näyttötapa on valittuna.
Näyttötavassa PERSONAL 1 valitut
tiedot eivät ole saatavilla PERSONAL 2
-näyttötavassa.
Varoitus- ja merkkivalot
Symboleina esitetyt varoitus- ja merkkivalot
varoittavat kuljettajaa toimintahäiriöstä
(varoitusvalot) tai ilmoittavat järjestelmän
toimintatilasta (järjestelmä käytössä tai pois
käytöstä). Tietyt valot syttyvät kahdella tavalla
(yhtäjaksoisesti tai vilkkuen) ja/tai useissa
väreissä.
Merkkivaloihin liittyvät varoitukset
Valon syttyessä saattaa kuulua merkkiääni ja/tai
näytöllä näytetään viesti.
Auton toimintatilaan liittyvän ilmoituksen tyypistä
voidaan päätellä, onko tilanne normaali vai onko
kyseessä toimintahäiriö. Katso lisätietoja kunkin
valon kuvauksesta.
Sytytysvirran kytkennän yhteydessä
Tietyt punaiset tai oranssit varoitusvalot syttyvät
ja palavat muutaman sekunnin ajan, kun
sytytysvirta kytketään. Näiden varoitusvalojen
on sammuttava moottorin käynnistyksen
yhteydessä.
Katso lisätietoja järjestelmästä tai toiminnosta
asiaa käsittelevästä kohdasta.

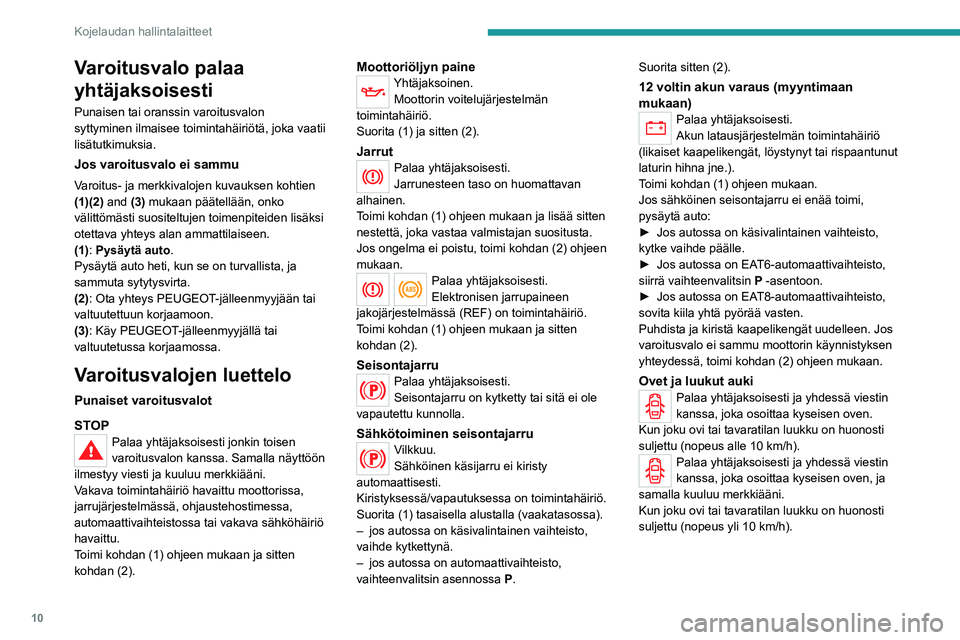

Page 12 of 244
10
Kojelaudan hallintalaitteet
Varoitusvalo palaa
yhtäjaksoisesti
Punaisen tai oranssin varoitusvalon
syttyminen ilmaisee toimintahäiriötä, joka vaatii
lisätutkimuksia.
Jos varoitusvalo ei sammu
Varoitus- ja merkkivalojen kuvauksen kohtien
(1)(2) and (3) mukaan päätellään, onko
välittömästi suositeltujen toimenpiteiden lisäksi
otettava yhteys alan ammattilaiseen.
(1): Pysäytä auto.
Pysäytä auto heti, kun se on turvallista, ja
sammuta sytytysvirta.
(2): Ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon.
(3): Käy PEUGEOT-jälleenmyyjällä tai
valtuutetussa korjaamossa.
Varoitusvalojen luettelo
Punaiset varoitusvalot
STOP
Palaa yhtäjaksoisesti jonkin toisen
varoitusvalon kanssa. Samalla näyttöön
ilmestyy viesti ja kuuluu merkkiääni.
Vakava toimintahäiriö havaittu moottorissa,
jarrujärjestelmässä, ohjaustehostimessa,
automaattivaihteistossa tai vakava sähköhäiriö
havaittu.
Toimi kohdan (1) ohjeen mukaan ja sitten
kohdan (2).
Moottoriöljyn paineYhtäjaksoinen. Moottorin voitelujärjestelmän
toimintahäiriö.
Suorita (1) ja sitten (2).
JarrutPalaa yhtäjaksoisesti.
Jarrunesteen taso on huomattavan
alhainen.
Toimi kohdan (1) ohjeen mukaan ja lisää sitten
nestettä, joka vastaa valmistajan suositusta.
Jos ongelma ei poistu, toimi kohdan (2) ohjeen
mukaan.
Palaa yhtäjaksoisesti.
Elektronisen jarrupaineen
jakojärjestelmässä (REF) on toimintahäiriö.
Toimi kohdan (1) ohjeen mukaan ja sitten
kohdan (2).
SeisontajarruPalaa yhtäjaksoisesti.
Seisontajarru on kytketty tai sitä ei ole
vapautettu kunnolla.
Sähkötoiminen seisontajarruVilkkuu.
Sähköinen käsijarru ei kiristy
automaattisesti.
Kiristyksessä/vapautuksessa on toimintahäiriö.
Suorita (1) tasaisella alustalla (vaakatasossa).
–
jos autossa on käsivalintainen vaihteisto,
vaihde kytkettynä.
–
jos autossa on automaattivaihteisto,
vaihteenvalitsin asennossa P
. Suorita sitten (2).
12 voltin akun varaus (myyntimaan
mukaan)
Palaa yhtäjaksoisesti.
Akun latausjärjestelmän toimintahäiriö
(likaiset kaapelikengät, löystynyt tai rispaantunut
laturin hihna jne.).
Toimi kohdan (1) ohjeen mukaan.
Jos sähköinen seisontajarru ei enää toimi,
pysäytä auto:
► Jos
autossa on käsivalintainen vaihteisto,
kytke vaihde päälle.
►
Jos
autossa on EAT6-automaattivaihteisto,
siirrä vaihteenvalitsin
P
-asentoon.
► Jos
autossa on EAT8-automaattivaihteisto,
sovita kiila yhtä pyörää vasten.
Puhdista ja kiristä kaapelikengät uudelleen. Jos
varoitusvalo ei sammu moottorin käynnistyksen
yhteydessä, toimi kohdan (2) ohjeen mukaan.
Ovet ja luukut aukiPalaa yhtäjaksoisesti ja yhdessä viestin
kanssa, joka osoittaa kyseisen oven.
Kun joku ovi tai tavaratilan luukku on huonosti
suljettu (nopeus alle 10 km/h).
Palaa yhtäjaksoisesti ja yhdessä viestin
kanssa, joka osoittaa kyseisen oven, ja
samalla kuuluu merkkiääni.
Kun joku ovi tai tavaratilan luukku on huonosti
suljettu (nopeus yli 10 km/h).
Page 13 of 244
11
Kojelaudan hallintalaitteet
1Turvavyö kiinnittämättä/avattuPalaa yhtäjaksoisesti tai vilkkuu, ja kuuluu
merkkiääni.
Jokin turvavyö on kiinnittämättä tai avattu.
Polttoaineen vähimmäistasoPalaa yhtäjaksoisesti, varapolttoaineen
määrä näkyy punaisena, ja samalla
kuuluu merkkiääni ja näkyy viesti.
Kun merkkivalo syttyy ensimmäisen
kerran, polttoainesäiliössä on jäljellä noin
6 litraa polttoainetta (tämä on niin sanottu
varapolttoaine).
Varoitus toistuu aina käynnistyksen yhteydessä,
kunnes polttoainetta on lisätty. Varoitus
toistuu yhä useammin, mitä lähemmäs nollaa
polttoainesäiliössä olevan polttoaineen määrä
putoaa.
Lisää polttoainetta välittömästi, jotta voit jatkaa
ajoa.
Älä koskaan päästä säiliötä täysin tyhjäks\
i,
sillä se voi vahingoittaa päästönohjaus- ja
ruiskutusjärjestelmää.
Oranssit varoitusvalot
Moottorin diagnostiikkajärjestelmä
Vilkkuu.
Moottorinohjausjärjestelmässä on
toimintahäiriö.
Katalysaattori voi olla rikkoutunut.
Suorita (2) ehdottomasti.
Yhtäjaksoinen. Päästönrajoitusjärjestelmässä on
toimintahäiriö. Merkkivalon täytyy sammua moottorin
käynnistyksen yhteydessä.
Suorita (3) nopeasti.
HuoltoPalaa hetkellisesti.
Järjestelmä on havainnut yhden tai
useamman pienen vian, joilla ei ole omaa
erityistä varoitusvaloa.
Tunnista vian syy mittaristoon tulevan viestin
avulla.
Voit korjata itse joitakin häiriöitä, kuten auki oleva
ovi tai hiukkassuodattimen alkava täyttyminen.
Muiden ongelmien kohdalla, kuten
rengaspaineen tarkkailujärjestelmän vika, suorita
(3).
Palaa yhtäjaksoisesti.
Järjestelmä on havainnut yhden tai
useamman merkittävän vian, joilla ei ole omaa
erityistä varoitusvaloa.
Tunnista toimintahäiriön syy mittaristoon tulevan
viestin avulla, ja suorita sitten (3).
Palaa yhtäjaksoisesti ja näyttöön tulee
viesti ”Parking brake fault ”
(seisontajarrun toimintahäiriö).
Sähköisen seisontajarrun automaattinen
vapautus ei ole käytettävissä.
Toimi kohdan (2) ohjeen mukaan.
Huollon varoitusvalo palaa
yhtäjaksoisesti ja huollon
jakoavainsymboli vilkkuu ja jää sitten palamaan.
Määräaikaishuollon ajankohta ohitettu.
Auto on huollatettava mahdollisimman pian.
Vain BlueHDi Dieselmoottorien kanssa.
Toimintahäiriö (sähköisen seisontajarrun
kanssa)
Palaa yhtäjaksoisesti.
Sähköisessä seisontajarrussa on
toimintahäiriö.
Suorita (3) nopeasti.
Palaa yhtäjaksoisesti ja näyttöön
tulee viesti ”Parking brake fault ”
(seisontajarrun toimintahäiriö).
Autoa ei voida pysäyttää, kun moottori on
käynnissä.
Jos manuaalinen kytkentä ja vapautuskomennot
eivät toimi, sähköisen seisontajarrun käyttövipu
on viallinen.
Automaattisia toimintoja on aina käytettävä ja
ne aktivoituvat automaattisesti uudelleen, mikäli
käyttövipu ei toimi.
Toimi kohdan (2) ohjeen mukaan.
Vilkkuu autoa
käynnistettäessä.
Seisontajarrua ei ole vapautettu kunnolla.
Toimi kohdan (1) ohjeen mukaan ja yritä
vapauttaa seisontajarru kokonaan seisontajarrun
vivulla samalla, kun jalkasi on jarrupolkimella.
Jos ongelma ei poistu, toimi kohdan (2) ohjeen
mukaan.
Palaa yhtäjaksoisesti
ja näyttöön tulee
viesti ”Parking brake fault ” (seisontajarrun
toimintahäiriö).
Seisontajarru ei enää toimi optimaalisesti
auton pysäköimiseksi turvallisesti kaikissa
olosuhteissa.
Page 14 of 244
12
Kojelaudan hallintalaitteet
Auton tekeminen turvalliseksi:
► Pysäköi tasaiselle alustalle.
► Jos
autossa on käsivalintainen vaihteisto,
kytke vaihde päälle.
►
Valitse automaattivaihteistossa
P
-asento ja
aseta sitten toimitetut kiilat yhtä pyörää vasten.
Toimi sitten kohdan (2) ohjeen mukaan.
Alhainen rengaspainePalaa yhtäjaksoisesti ja samalla kuuluu
merkkiääni ja näkyy viesti.
Yhden tai useamman renkaan paine on liian
alhainen.
Tarkista rengaspaineet mahdollisimman pian.
Alusta tarkkailujärjestelmä uudelleen paineen
säädön jälkeen.
Alentuneen rengaspaineen varoitusvalo vilkkuu ja palaa sitten
yhtäjaksoisesti ja huollon varoitusvalo palaa
yhtäjaksoisesti.
Rengaspaineen tarkkailujärjestelmässä on
toimintahäiriö.
Rengaspaineen tarkkailujärjestelmää ei enää
valvota.
Tarkista rengaspaine mahdollisimman pian ja
toimi kohdan (3) ohjeiden mukaan.
AdBlue® (BlueHDi)Palaa noin 30 sekuntia, kun auto
käynnistetään. Lisäksi näyttöön tulee
viesti, joka ilmoittaa ajomatkan.
Ajomatka on 2
400–800 km.
Täytä AdBlue
®-nestettä säiliöön.
Palaa yhtäjaksoisesti, kun sytytysvirta
kytketään. Lisäksi kuuluu merkkiääni ja
näyttöön tulee viesti, joka ilmoittaa ajettavissa
olevan ajomatkan.
Ajomatka on 800–100
km.
Lisää välittömästiAdBlue
®-nestettä säiliöön tai
toimi kohdan (3) ohjeen mukaan.
Vilkkuu, lisäksi kuuluu merkkiääni ja
näyttöön tulee viesti, joka ilmoittaa
ajomatkan.
Ajomatka on alle 100
km.
Lisää välittömästiAdBlue®-nestettä moottorin
käynnistykseneston välttämiseksi tai toimi
kohdan (3) ohjeen mukaan.
Vilkkuu, samalla kuuluu merkkiääni ja
käynnistämisen estoviesti tulee näkyviin.
AdBlue
®-säiliö on tyhjä: lainsäädännön vaatima
moottorin käynnistyksenestojärjestelmä estää
moottorin käynnistymisen.
Lisää moottorin uudelleenkäynnistystä varten
AdBlue
®-nestettä tai toimi kohdan (2) ohjeen
mukaan.
AdBlue
®-nestettä on ehdottomasti lisättävä sen
säiliöön vähintään 5 litraa.
SCR-päästönrajoitusjärjestelmä (BlueHDi)Palaa yhtäjaksoisesti, kun
sytytysvirta kytketään, ja samalla
kuuluu merkkiääni ja näytössä näytetään viesti.
SCR -päästönrajoitusjärjestelmän toimintahäiriö
havaittu.
Tämä varoitusviesti katoaa heti, kun
pakokaasupäästötaso palautuu vaatimusten
mukaiseksi.
AdBlue® -varoitusvalo vilkkuu, kun
sytytysvirta kytketään. Samalla
huollon ja moottorin itsediagnostiikan
varoitusvalot palavat yhtäjaksoisesti ja lisäksi
kuuluu merkkiääni ja näytöllä näytetään viesti, \
joka ilmoittaa ajettavissa olevan ajomatkan.
Näytetystä viestistä riippuen voi olla mahdollista
ajaa enintään 1100
km, ennen kuin moottorin
käynnistyksenesto laukeaa.
Toimi välittömästi kohdan (3) ohjeen mukaan,
jotta vältytään käynnistyksen estymiseltä .
AdBlue® -varoitusvalo vilkkuu, kun
sytytysvirta kytketään. Samalla
huollon ja moottorin itsediagnostiikan
varoitusvalot palavat yhtäjaksoisesti ja lisäksi
kuuluu merkkiääni ja näytöllä näytetään viesti, \
joka ilmoittaa käynnistyksen olevan estetty.
Moottorin käynnistyksenesto estää moottorin
uudelleenkäynnistymisen (kun sallittu ajomatka
päästönrajoitusjärjestelmän toimintahäiriön
todentamisen jälkeen on ylitetty).
Käynnistä moottori toimimalla kohdan (2) ohjeen
mukaan.
Törmäysvaarahälytin/Active Safety BrakePalaa yhtäjaksoisesti, samalla näytössä
on viesti.
Järjestelmä on otettu pois käytöstä auton
asetusvalikon kautta.
Vilkkuu.
Tämä järjestelmä aktivoi ja jarruttaa
ajoneuvoa hetkellisesti hidastaakseen
törmäysnopeutta edellä ajavaan ajoneuvoon.
Page 15 of 244
13
Kojelaudan hallintalaitteet
1Palaa yhtäjaksoisesti, samalla näkyyviesti
ja kuuluu merkkiääni.
Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
Palaa yhtäjaksoisesti.
Kuljettajan istuimen (ja/tai
etumatkustajan istuimen, mallin mukaan)
anturit ovat havainneet painoa, mutta istuimen
turvavyötä ei ole kiinnitetty.
Dieselmoottorin esilämmitysPalaa hetkellisesti.
Kun sytytysvirta kytketään, jos sääolot ja
moottorin lämpötila vaativat sitä.
Odota, kunnes varoitusvalo sammuu, ennen kuin
käynnistät moottorin.
Avaamisen ja käynnistyksen handsfree-
toiminnon kanssa varoitusvalon sammuessa
auto käynnistyy välittömästi, mikäli painat:
–
kytkinpoljinta käsivalintaisella vaihteistolla
varustetussa autossa
–
jarrupoljinta automaattivaihteistolla
varustetussa autossa
Jos moottori ei käynnisty
, kytke sytytysvirta pois
ja takaisin päälle ja odota jälleen, että merkkivalo
sammuu, ja käynnistä sitten moottori.
Lukkiutumaton jarrujärjestelmä (ABS)Palaa yhtäjaksoisesti.
Lukkiutumattoman jarrujärjestelmän
toimintahäiriö.
Auton tavallinen jarru on toiminnassa.
Aja varovasti maltillisella nopeudella, ja suorita
sitten (3).
Dynaaminen ajovakauden
hallintajärjestelmä (CDS) ja
luistonestojärjestelmä (ASR)
Palaa yhtäjaksoisesti.
GTi-malli:
CDS-/ASR-järjestelmät on poistettu käytöstä
painamalla poiskytkennän painiketta.
Paitsi GTi-malli:
ASR-järjestelmä on poistettu käytöstä Ajon
toiminnot -valikon kautta.
Nämä järjestelmät kytkeytyvät automaattisesti
uudelleen päälle nopeuden ollessa yli 50 km/h
paitsi GTi-mallissa myös silloin, kun sytytysvirta
on katkaistuna.
Jos haluat aktivoida ne uudelleen alle 50 km/h:n
nopeudella, mallin mukaan paina painiketta
uudelleen tai siirry Ajon toiminnot -valikkoon.
Dynaaminen ajovakauden
hallintajärjestelmä (DSC) /
luistonestojärjestelmä (ASR)
Vilkkuu.
CDS-/ASR-järjestelmän säätö aktivoituu,
jos pito tai liikerata menetetään.
Palaa yhtäjaksoisesti.
CDS-/ASR-järjestelmän toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
Hätäjarrun toimintahäiriö (sähköisen
seisontajarrun kanssa)
Palaa yhtäjaksoisesti ja näyttöön
tulee viesti ”Parking brake fault ”
(seisontajarrun toimintahäiriö).
Hätäjarru ei toimi optimaalisesti. Jos automaattinen vapautus ei ole käytettävissä,
käytä manuaalista vapautusta tai toimi kohdan
(3) ohjeen mukaan.
TurvatyynytYhtäjaksoinen.
Jokin turvatyyny tai turvavyön esikiristin
on viallinen.
Suorita (3).
Etumatkustajan turvatyyny (ON)Yhtäjaksoinen. Matkustajan etuturvatyyny on
toiminnassa.
Kytkin on ON-asennossa.
Tässä tilanteessa ÄLÄ aseta etumatkustajan
paikalle lapsen turvaistuinta selkä
menosuuntaan - vakava loukkaantumisvaara!
Etumatkustajan turvatyyny (OFF)Yhtäjaksoinen. Etumatkustajan turvatyyny on kytketty
pois toiminnasta.
Kytkin on OFF-asennossa.
Voit kiinnittää lapsen turvaistuimen selkä
ajosuuntaan paitsi, jos turvatyynyjen toiminnassa
on häiriö (turvatyynyjen varoitusvalo palaa).
Sähköisen seisontajarrun
automaattitoimintojen käytöstäpoisto
Palaa yhtäjaksoisesti.
”Automaattinen kiristys”- (moottorin
pysäytyksen yhteydessä) ja ”automaattinen
vapautus” -toiminnot eivät ole käytössä tai niissä
on toimintahäiriö.
Page 16 of 244
14
Kojelaudan hallintalaitteet
P-asennosta poistumista varten
automaattivaihteistolla varustetussa autossa
moottorin käydessä ja ennen seisontajarrun
vapautusta.
EAT8-automaattivaihteistolla varustetussa
autossa voi olla tarpeen painaa jarrupoljinta
vaihteiston lukituksen vapauttamiseksi
N-asennosta.
Jos haluat vapauttaa seisontajarrun etkä paina
jarrupoljinta, tämä merkkivalo jää palamaan.
Jalka kytkimellePalaa yhtäjaksoisesti.
Stop & Go: vaihto START-tilaan on
estetty, koska kytkinpoljinta ei ole painettu
pohjaan.
Paina kytkinpoljin täysin pohjaan.
EAT8-automaattivaihteistoPalaa yhtäjaksoisesti.
EAT8-automaattivaihteisto on lukittu.
Avaa vaihteiston lukitus painamalla
Unlock-painiketta.
Osoittimet
Huoltomittari
Huoltotiedot ilmaistaan etäisyyksinä
(kilometreinä tai maileina) ja ajankohtina
(kuukausina tai päivinä).
Hälytys annetaan sen mukaan, kumpi näistä
kahdesta saavutetaan ensin.

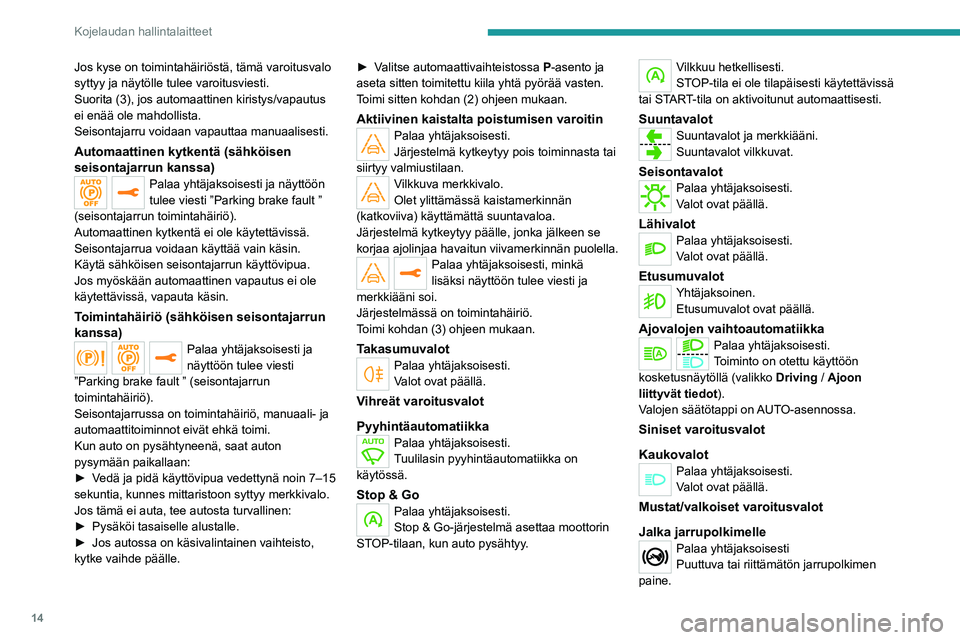

Jos kyse on toimintahäiriöstä, tämä varoitusvalo
syttyy ja näytölle tulee varoitusviesti.
Suorita (3), jos automaattinen kiristys/vapautus
ei enää ole mahdollista.
Seisontajarru voidaan vapauttaa manuaalisesti.
Automaattinen kytkentä (sähköisen
seisontajarrun kanssa)
Palaa yhtäjaksoisesti ja näyttöön
tulee viesti ”Parking brake fault ”
(seisontajarrun toimintahäiriö).
Automaattinen kytkentä ei ole käytettävissä.
Seisontajarrua voidaan käyttää vain käsin.
Käytä sähköisen seisontajarrun käyttövipua.
Jos myöskään automaattinen vapautus ei ole
käytettävissä, vapauta käsin.
Toimintahäiriö (sähköisen seisontajarrun
kanssa)
Palaa yhtäjaksoisesti ja
näyttöön tulee viesti
”Parking brake fault ” (seisontajarrun
toimintahäiriö).
Seisontajarrussa on toimintahäiriö, manuaali- ja
automaattitoiminnot eivät ehkä toimi.
Kun auto on pysähtyneenä, saat auton
pysymään paikallaan:
► Vedä
ja
pidä
käyttövipua vedettynä noin 7–15
sekuntia, kunnes mittaristoon syttyy merkkivalo.
Jos tämä ei auta, tee autosta turvallinen:
►
Pysäköi
tasaiselle alustalle.
► Jos
autossa
on
käsivalintainen vaihteisto,
kytke vaihde päälle. ►
Valitse automaattivaihteistossa
P
-asento ja
aseta sitten toimitettu kiila yhtä pyörää vasten.
Toimi sitten kohdan (2) ohjeen mukaan.
Aktiivinen kaistalta poistumisen varoitinPalaa yhtäjaksoisesti.
Järjestelmä kytkeytyy pois toiminnasta tai
siirtyy valmiustilaan.
Vilkkuva merkkivalo.
Olet ylittämässä kaistamerkinnän
(katkoviiva) käyttämättä suuntavaloa.
Järjestelmä kytkeytyy päälle, jonka jälkeen se
korjaa ajolinjaa havaitun viivamerkinnän puolella.
Palaa yhtäjaksoisesti, minkä
lisäksi näyttöön tulee viesti ja
merkkiääni soi.
Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
TakasumuvalotPalaa yhtäjaksoisesti.
Valot ovat päällä.
Vihreät varoitusvalot
Pyyhintäautomatiikka
Palaa yhtäjaksoisesti.
Tuulilasin pyyhintäautomatiikka on
käytössä.
Stop & GoPalaa yhtäjaksoisesti.
Stop & Go-järjestelmä asettaa moottorin
STOP-tilaan, kun auto pysähtyy.
Vilkkuu hetkellisesti.
STOP-tila ei ole tilapäisesti käytettävissä
tai START-tila on aktivoitunut automaattisesti.
SuuntavalotSuuntavalot ja merkkiääni.
Suuntavalot vilkkuvat.
SeisontavalotPalaa yhtäjaksoisesti.
Valot ovat päällä.
LähivalotPalaa yhtäjaksoisesti.
Valot ovat päällä.
EtusumuvalotYhtäjaksoinen. Etusumuvalot ovat päällä.
Ajovalojen vaihtoautomatiikkaPalaa yhtäjaksoisesti.
Toiminto on otettu käyttöön
kosketusnäytöllä (valikko Driving / Ajoon
liittyvät tiedot ).
Valojen säätötappi on AUTO-asennossa.
Siniset varoitusvalot
Kaukovalot
Palaa yhtäjaksoisesti.
Valot ovat päällä.
Mustat/valkoiset varoitusvalot
Jalka jarrupolkimelle
Palaa yhtäjaksoisesti
Puuttuva tai riittämätön jarrupolkimen
paine.
Page 17 of 244
15
Kojelaudan hallintalaitteet
1P-asennosta poistumista varten
automaattivaihteistolla varustetussa autossa
moottorin käydessä ja ennen seisontajarrun
vapautusta.
EAT8-automaattivaihteistolla varustetussa
autossa voi olla tarpeen painaa jarrupoljinta
vaihteiston lukituksen vapauttamiseksi
N-asennosta.
Jos haluat vapauttaa seisontajarrun etkä paina
jarrupoljinta, tämä merkkivalo jää palamaan.
Jalka kytkimellePalaa yhtäjaksoisesti.
Stop & Go: vaihto START-tilaan on
estetty, koska kytkinpoljinta ei ole painettu
pohjaan.
Paina kytkinpoljin täysin pohjaan.
EAT8-automaattivaihteistoPalaa yhtäjaksoisesti.
EAT8-automaattivaihteisto on lukittu.
Avaa vaihteiston lukitus painamalla
Unlock-painiketta.
Osoittimet
Huoltomittari
Huoltotiedot ilmaistaan etäisyyksinä
(kilometreinä tai maileina) ja ajankohtina
(kuukausina tai päivinä).
Hälytys annetaan sen mukaan, kumpi näistä
kahdesta saavutetaan ensin.
Huoltotiedot näytetään mittaristossa. Auton
mallin mukaan:
–
Matkamittarin näyttöön tulee kilometrimäärä,
joka voidaan ajaa, ennen kuin seuraava huolto
on ajankohtainen, tai ajetun matkan edellisestä
huoltoajankohdasta lähtien, jonka edellä on
merkki ”-”.
–
V
aroitusviesti ilmoittaa ajanjakson ja
kilometrimäärän, joka voidaan ajaa ennen kuin
seuraava huolto on ajankohtainen, sekä ajan
seuraavaan huoltoajankohtaan tai ohitettuun
huoltoajankohtaan.
Ilmoitettu arvo lasketaan edellisen
huollon jälkeen ajettujen kilometrien ja
edellisestä huollosta kuluneen ajan
perusteella.
Varoitus saattaa aktivoitua myös lähellä
huoltopäivämäärää.
Huollon avainsymboliPäällä väliaikaisesti, kun sytytysvirta on
kytkettynä.
Kun seuraavaan määräaikaishuoltoon on 1
000–3 000 km.
Palaa yhtäjaksoisesti, kun sytytysvirta
kytketään.
Seuraavaan huoltoon on alle 1 000 km.
Käytä auto huollossa hyvin pian.
Huollon avainsymboli vilkkuuVilkkuu ja jää sitten palamaan, kun
sytytysvirta kytketään.
(BlueHDi Dieselmoottorien kanssa, huollon
varoitusvalon yhteydessä.)
Määräaikaishuollon ajankohta ohitettu.
Käytä auto huollossa niin pian kuin mahdollista.
Huoltomittarin nollaaminen
Huoltomittari on nollattava aina huollon jälkeen.
Jos olet huoltanut autosi itse:
► Katkaise
sytytysvirta.
► Paina valojen vipukytkimen päässä olevaa
nollauspainiketta ja pidä se alas painettuna.
►
Paina painiketta
ST
ART/STOP kerran,
koskematta jarrupolkimeen: näyttöön ilmestyy
hetkeksi näyttöikkuna ja laskuri alkaa juosta.
► Kytke
sytytysvirta käynnistämättä moottoria:
näyttöön ilmestyy hetkeksi näyttöikkuna ja
laskuri alkaa juosta.
►
Kun näytössä näkyy =0, vapauta valojen
säätötappipainike ja jakoavainsymboli katoaa.
Jos haluat tämän toimenpiteen jälkeen
irrottaa akun, lukitse auto ja odota
vähintään viisi minuuttia, jotta nollaus tulee
voimaan.
Page 18 of 244
16
Kojelaudan hallintalaitteet
käynnistää, ennen kuin AdBlue®-nestettä on
täytetty vähintään minimitasoon asti.
Ajettavissa olevan ajomatkan näyttäminen manuaalisesti
Kun toimintasäde on yli 2 400 km, sitä ei näytetä
automaattisesti.
Voit tarkastella ajomatkatietoja painamalla
painiketta Diagnostiikka (vianmääritys)
kosketusnäytön valikossa Driving / Ajoon
liittyvät tiedot .
AdBlue®-nesteen puuttumiseen
liittyvät tarvittavat toimenpiteet
Seuraavat varoitusvalot syttyvät, kun AdBlue®-
määrä on varatason alapuolella, joka vastaa 2
400 km:n toimintasädettä.
Yhdessä varoitusvalojen kanssa mittaristossa
näytetään säännöllisesti muistutus
tankkaustarpeesta, jotta vältetään moottorin
käynnistymisen estäminen. Katso lisätiedot
näytettävistä viesteistä kohdasta Varoitus- ja
merkkivalot .
Katso lisätietoja AdBlue®-nesteestä
(BlueHDi-moottorit) ja erityisesti aineen
lisäämisestä asiaa käsittelevästä kohdasta.
Huoltotietojen katselu
Huoltotietoja voidaan tarkastella
Tarkistus / Diagnostiikka-painikkeella
kosketusnäytön valikossa Ajaminen / Auto.
Moottoriöljyn tason osoitin
(mallin mukaan)
Malleissa, joissa on sähköinen mittari, öljyn
pinnan taso näkyy mittaristossa muutaman
sekunnin ajan huoltotietojen jälkeen, kun
sytytysvirta kytketään.
Tason tarkistus on luotettava vain, jos
auto on vaakatasossa tasaisella alustalla
ja moottori on ollut sammutettuna vähintään
30 minuutin ajan.
Oikea öljytaso
Mittariston näyttöön ilmestyy "OIL" tai viesti
"Öljytaso oikea" (mittaristosta riippuen).
Alhainen öljytaso
Mittariston näytössä näkyy viesti Öljytaso ei
oikein. Samalla syttyy huollon varoitusvalo ja
kuuluu merkkiääni.
Jos vielä toteat öljynmittatikun avulla, että
moottoriöljyn taso on liian alhainen, lisää
ehdottomasti öljyä, jotta moottori ei vahingoittuisi.
Katso lisätietoja tasojen tarkistuksesta asiaa
käsittelevästä kohdasta.
Mittarivika
Mittariston näyttöön ilmestyy "OIL_ _"tai
viesti "Öljyn tason mittaus ei ole pätevä "
(mittaristosta riippuen), samalla syttyy huollon
varoitusvalo ja kuuluu merkkiääni.
Ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon.
Jos sähköisessä mittatikussa on
toimintahäiriö, moottoriöljyn määrää ei
enää tarkkailla.
Niin kauan kuin mittausjärjestelmä on
epäkunnossa, moottoriöljyn taso on
tarkistettava mittatikulla, joka sijaitsee
konepellin alla.
Katso lisätietoja tasojen tarkistuksesta
asiaa käsittelevästä kohdasta.
Jäähdytysnesteen
lämpötilan osoitin
Kun moottori on käynnissä:
– Alueella A, lämpötila on oikea.
–
Alueella B, lämpötila on liian korkea. Siihen
liittyvä varoitusvalo ja STOP -varoitusvalo
syttyvät palamaan punaisena mittaristossa ja
näyttöön tulee viesti sekä kuuluu merkkiääni.
Auto on ehdottomasti pysäytettävä heti,
kun se muuta liikennettä vaarantamatta on
turvallista.
Odota muutama minuutti ennen kuin sammutat
moottorin.
Kun sytytysvirta on katkaistu, avaa
konepelti varovasti ja tarkista
jäähdytysnestetaso.
Katso lisätietoja tasojen tarkistuksesta
asiaa käsittelevästä kohdasta.
AdBlue®-toimintamatkan
osoittimet (BlueHDi)
BlueHDi-dieselmoottorit on varustettu
järjestelmällä, johon sisältyy SCR-järjestelmä
(selektiivinen katalyyttinen pelkistys) ja
dieselhiukkassuodatin (FAP) pakokaasujen
käsittelyä varten. Ne eivät toimi ilman
AdBlue
®-nestettä.
Kun AdBlue®-säiliön nestetaso laskee varatason
alle (2400 - 0 km), varoitusvalo syttyy, kun
sytytysvirta kytketään päälle, ja mittaristossa
näytetään arvioitu matka, joka voidaan ajaa,
ennen kuin moottorin käynnistys estetään
automaattisesti.
Moottorin käynnistyksenesto kytkeytyy
automaattisesti heti, kun AdBlue®-säiliö
on tyhjentynyt. Sen jälkeen moottoria ei voida
Page 19 of 244
17
Kojelaudan hallintalaitteet
1käynnistää, ennen kuin AdBlue®-nestettä on
täytetty vähintään minimitasoon asti.
Ajettavissa olevan ajomatkan näyttäminen manuaalisesti
Kun toimintasäde on yli 2 400 km, sitä ei näytetä
automaattisesti.
Voit tarkastella ajomatkatietoja painamalla
painiketta Diagnostiikka (vianmääritys)
kosketusnäytön valikossa Driving / Ajoon
liittyvät tiedot .
AdBlue®-nesteen puuttumiseen
liittyvät tarvittavat toimenpiteet
Seuraavat varoitusvalot syttyvät, kun AdBlue®-
määrä on varatason alapuolella, joka vastaa 2
400
km:n toimintasädettä.
Yhdessä varoitusvalojen kanssa mittaristossa
näytetään säännöllisesti muistutus
tankkaustarpeesta, jotta vältetään moottorin
käynnistymisen estäminen. Katso lisätiedot
näytettävistä viesteistä kohdasta Varoitus- ja
merkkivalot .
Katso lisätietoja AdBlue®-nesteestä
(BlueHDi-moottorit) ja erityisesti aineen
lisäämisestä asiaa käsittelevästä kohdasta.
Varoitus-/
merkkivalot syttyvät Toimenpide Jäljellä
oleva
ajomatka
Lisää.800–2
400
km
Täytä mahdol-
lisimman pian.100–800
km
Täyttäminen
ehdotto-
man tärkeää,
vaarana on,
että mootto-
rin käyn-
nistäminen
estetään. 0–100
km
Jotta moottori
voidaan
käynnistää
uudelleen,
AdBlue
®-
nestettä on
lisättävä
vähintään 5
litraa. 0 km
SCR-päästönrajoitusjärjestelmän
toimintahäiriö
Toimintahäiriön tunnistus
Jos havaitaan toimintahäiriö,
nämä varoitusvalot syttyvät,
samalla kuuluu merkkiääni
ja näyttöön tulee viesti
”Emissions fault” tai viesti ”NO
START IN”.
Hälytys laukeaa ajon aikana heti, kun järjestelmä
havaitsee toimintahäiriön ensimmäisen
kerran, ja sen jälkeen kytkettäessä virta
seuraavia ajomatkoja varten niin kauan, kuin
toimintahäiriön syy on olemassa.
Jos kysymyksessä on hetkellinen
toimintahäiriö, varoitus katoaa seuraavan
ajomatkan aikana, kun SCR-
päästönrajoitusjärjestelmän itsediagnoosi on
tehty.
Sallitun ajomäärän aikana vahvistettu
toimintahäiriö (1 100–0 km)
Jos toimintahäiriön varoitusvalo palaa jatkuvasti
vielä 50 km ajokilometrin jälkeen, SCR-
järjestelmän toimintahäiriö on vahvistettu.
Varoitusvalo AdBlue vilkkuu ja näytössä
näkyy ”Emissions fault: Starting prevented in
X kilometriä”- tai ”NO START IN X kilometriä”
-viesti, joka ilmaisee ajomatkan maileina tai
kilometreinä.
Page 20 of 244
18
Kojelaudan hallintalaitteet
► Tallenna ja poistu valikosta painamalla
tätä painiketta.
Voit myös sammuttaa näytön:
► Valitse Asetukset-valikko painamalla
tätä painiketta.
► Valitse Näytön sammut..
Näyttö sammuu kokonaan.
► Paina näyttöä uudelleen (mistä tahansa sen
pinnalta), kun haluat sytyttää sen.
Ajotietokone
Tietoja menossa olevasta matkasta (ajettavissa oleva matka, polttoaineen kulutus, keskinopeus
jne.).
Mittaristossa näkyvät tiedot
Ajotietokoneen tiedot näkyvät koko ajan, kun
PERSONAL-näyttötapa on valittuna.
Muissa näyttötavoissa painallus
tuulilasinpyyhkimen kytkimen päästä tuo tiedot
hetkeksi näkyviin lisäikkunaan.
Useiden välilehtien näyttö
Ajon aikana viesti tulee näyttöön 30 sekunnin
välein. Hälytys toistuu aina, kun sytytysvirta
kytketään.
Voit jatkaa ajamista enintään 1 100 km, ennen
kuin moottorin käynnistyksenesto laukeaa.
Tarkistuta järjestelmä mahdollisimman pian PEUGEOT-jälleenmyyjällä tai
valtuutetussa korjaamossa.
Käynnistys estetty
Aina kun sytytysvirta on kytkettynä, viesti
”Emissions fault: Starting prevented” tai ”NO
START IN” näkyy näytöllä.
Jotta moottori voidaan käynnistää
uudelleen, ota yhteys PEUGEOT-
jälleenmyyjään tai valtuutettuun korjaamoon.
Manuaalinen testaus
Toiminnon avulla voit tarkistaa tiettyjä osoittimia
ja tuoda näyttöön varoitusviestiluettelon.
Pääset kohtaan painikkeella
Diagnostiikka (vianmääritys)
kosketusnäytön valikossa Driving/Ajoon
liittyvät tiedot .
Seuraavat tiedot tulevat mittaristoon:
–
Moottoriöljyn taso
–
Seuraava huoltoajankohta
–
Rengaspaineet
–
Jäljellä oleva ajomatka koskien
AdBlue-
ja
SCR-järjestelmää (BlueHDi diesel)
– Menossa olevat varoitukset.
Nämä tiedot ilmestyvät näyttöön myös
automaattisesti aina, kun sytytysvirta
kytkeytyy.
Kokonaismatkamittari
Kokonaismatkamittari mittaa kokonaismatkan,
joka autolla on ajettu sen käyttöönotosta lähtien.
Kun sytytysvirta on päällä, kokonaismatka näkyy
aina. Se näkyy vielä 30 sekunnin ajan sen
jälkeen, kun sytytysvirta on katkaistu. Se näkyy,
kun kuljettajan ovi avataan ja kun auto lukitaan
tai sen lukitus avataan.
Kun matkustat ulkomaille, joudut ehkä
muuttamaan matkayksikön (km tai
mailia). Nopeus on näytettävä kyseisen maan
säännösten mukaisena yksikkönä (km/h tai
mph).
Yksikkö voidaan vaihtaa näytön
asetusvalikossa, kun auto on paikallaan.
Valaistuksen himmennin
Täällä järjestelmällä voidaan säätää keski\
näytön
(ja mittariston, yöllä) valaistuksen kirkkautta
manuaalisesti ympäristön valoisuuden
mukaisesti.
Toiminnolla PEUGEOT
Connect Radio
► Valitse Asetukset-valikko painamalla
tätä painiketta.
► Valitse Valoisuus.
► Säädä valoisuutta nuolilla tai siirtämällä liukusäädintä.
Asetukset otetaan käyttöön heti.
►
Poistu painamalla
Asetukset-ikkunan
ulkopuolelta.
V
oit myös sammuttaa näytön:
► Valitse Asetukset-valikko painamalla
tätä painiketta.
► Valitse Dark.
Näyttö sammuu kokonaan.
►
Paina näyttöä uudelleen (mistä kohdasta
tahansa sen pinnalla), kun haluat käynnistää
sen.
Toiminnolla PEUGEOT
Connect Nav
► Valitse Asetukset-valikko painamalla
tätä painiketta.
►
Valitse VAIHTOE..
► Valitse Näytön asetukset.
►
Valitse välilehti
V
aloisuus.
► Säädä valoisuutta nuolilla tai siirtämällä liukusäädintä.
