PEUGEOT 308 2022 Manuel du propriétaire (in French)

199
En cas de panne

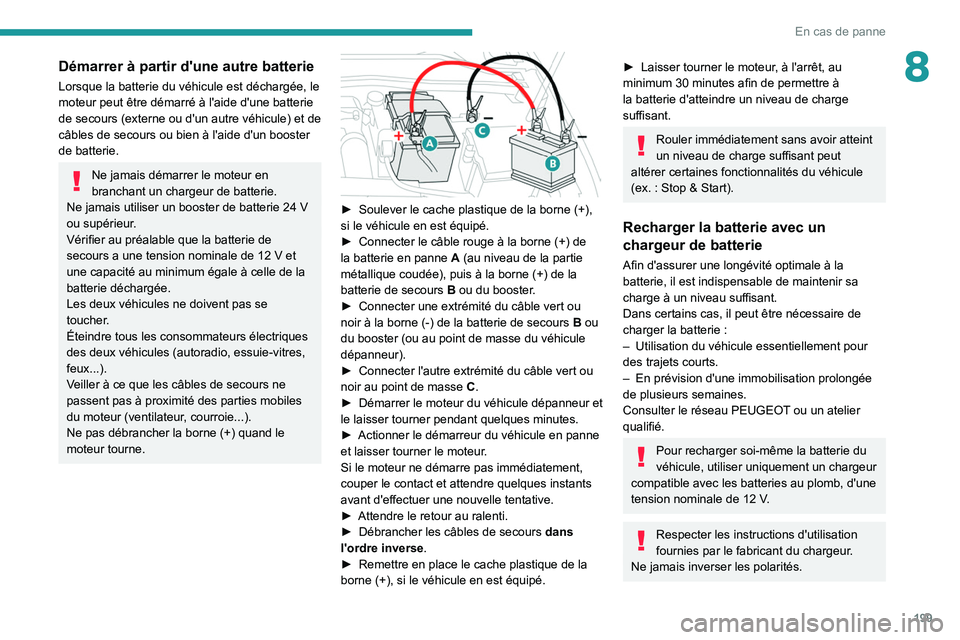

8Démarrer à partir d'une autre batterie
Lorsque la batterie du véhicule est déchargée, le
moteur peut être démarré à l'aide d'une batterie
de secours (externe ou d'un autre véhicule) et de
câbles de secours ou bien à l'aide d'un booster
de batterie.
Ne jamais démarrer le moteur en
branchant un chargeur de batterie.
Ne jamais utiliser un booster de batterie 24
V
ou supérieur.
Vérifier au préalable que la batterie de
secours a une tension nominale de 12
V et
une capacité au minimum égale à celle de la
batterie déchargée.
Les deux véhicules ne doivent pas se
toucher.
Éteindre tous les consommateurs électriques
des deux véhicules (autoradio, essuie-vitres,
feux...).
Veiller à ce que les câbles de secours ne
passent pas à proximité des parties mobiles
du moteur (ventilateur, courroie...).
Ne pas débrancher la borne
(+) quand le
moteur tourne.


â–º Soulever le cache plastique de la borne (+),
si le véhicule en est équipé.
â–º

Connecter le câble rouge à la borne
(+) de
la batterie en panne

A
(au niveau de la partie
métallique coudée), puis à la borne
(+) de la
batterie de secours

B
ou du booster.
â–º

Connecter une extrémité du câble vert ou
noir à la borne

(-) de la batterie de secours
B
ou
du booster (ou au point de masse du véhicule
dépanneur).
â–º

Connecter l'autre extrémité du câble vert ou
noir au point de masse


C
.
â–º

Démarrer le moteur du véhicule dépanneur et
le laisser tourner pendant quelques minutes.
â–º


Actionner le démarreur du véhicule en panne
et laisser tourner le moteur

.
Si le moteur ne démarre pas immédiatement,
couper le contact et attendre quelques instants
avant d'effectuer une nouvelle tentative.
â–º

Attendre le retour au ralenti.
â–º


Débrancher les câbles de secours dans
l'ordre inverse

.
â–º

Remettre en place le cache plastique de la
borne

(+), si le véhicule en est équipé.
► Laisser tourner le moteur , à l'arrêt, au
minimum 30 minutes afin de permettre à
la batterie d'atteindre un niveau de charge
suffisant.
Rouler immédiatement sans avoir atteint
un niveau de charge suffisant peut
altérer certaines fonctionnalités du véhicule
(ex.

: Stop & Start).
Recharger la batterie avec un
chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie, il est indispensable de maintenir sa
charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie
:
–

Utilisation du véhicule essentiellement pour
des trajets courts.
–


En prévision d'une immobilisation prolongée
de plusieurs semaines.
Consulter le réseau PEUGEOT

ou un atelier
qualifié.
Pour recharger soi-même la batterie du
véhicule, utiliser uniquement un chargeur
compatible avec les batteries au plomb, d'une
tension nominale de 12
V.
Respecter les instructions d'utilisation
fournies par le fabricant du chargeur.
Ne jamais inverser les polarités.

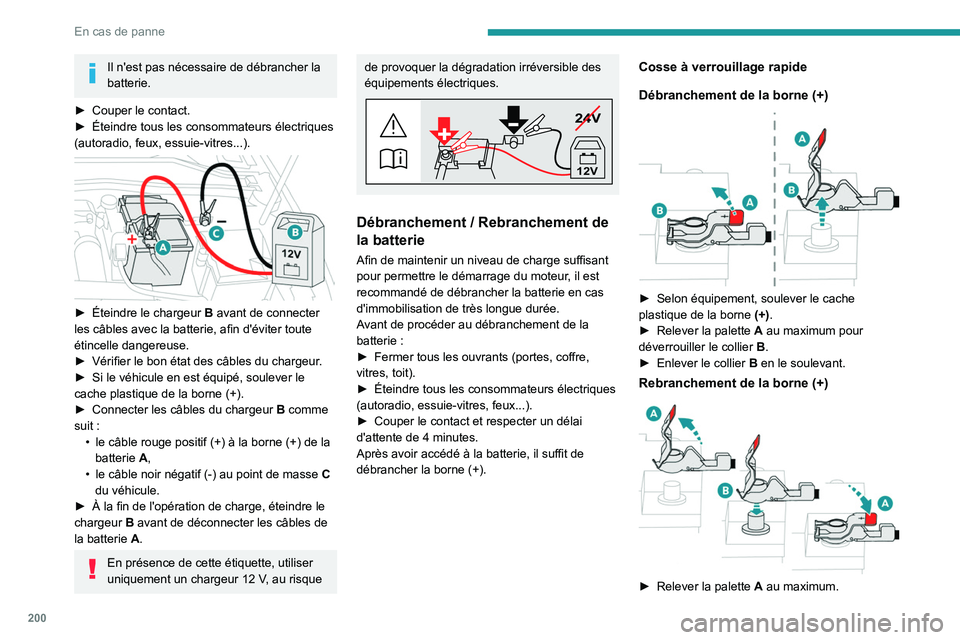

200
En cas de panne
Il n'est pas nécessaire de débrancher la
batterie.
â–º

Couper le contact.
â–º


Éteindre tous les consommateurs électriques
(autoradio, feux, essuie-vitres...).


► Éteindre le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter toute
étincelle dangereuse.
â–º

Vérifier le bon état des câbles du chargeur
.
â–º

Si le véhicule en est équipé, soulever le
cache plastique de la borne

(+).
â–º

Connecter les câbles du chargeur

B
comme
suit
:
•

le câble rouge positif
(+) à la borne (+) de la
batterie
A,
•

le câble noir négatif
(-) au point de masse
C

du véhicule.
â–º

À la fin de l'opération de charge, éteindre le
chargeur


B
avant de déconnecter les câbles de
la batterie
A.
En présence de cette étiquette, utiliser
uniquement un chargeur 12 V, au risque
de provoquer la dégradation irréversible des
équipements électriques.
24V
12V
Débranchement / Rebranchement de
la batterie
Afin de maintenir un niveau de charge suffisant
pour permettre le démarrage du moteur, il est
recommandé de débrancher la batterie en cas
d'immobilisation de très longue durée.
Avant de procéder au débranchement de la
batterie
:
â–º

Fermer tous les ouvrants (portes, coffre,
vitres, toit).
â–º


Éteindre tous les consommateurs électriques
(autoradio, essuie-vitres, feux...).
â–º


Couper le contact et respecter un délai
d'attente de 4

minutes.
Après avoir accédé à la batterie, il suffit de
débrancher la borne
(+).
Cosse à verrouillage rapide
Débranchement de la borne (+)


► Selon équipement, soulever le cache
plastique de la borne (+) .
â–º

Relever la palette

A
au maximum pour
déverrouiller le collier

B
.
â–º

Enlever le collier

B
en le soulevant.
Rebranchement de la borne (+)

â–º Relever la palette A au maximum.

201
En cas de panne
8â–º Replacer le collier B ouvert sur la borne (+).
► Appuyer sur le collier B jusqu'en butée.
â–º

Abaisser la palette

A
pour verrouiller le
collier

B
.
â–º

Selon équipement, abaisser le cache
plastique de la borne


(+)
.
Ne pas forcer en appuyant sur la palette
car si le collier est mal positionné, le
verrouillage est alors impossible.
Recommencer la procédure.
Lors du trajet suivant le premier
démarrage du moteur, le Stop & Start
pourrait ne pas être opérationnel.
Dans ce cas, la fonction ne sera de nouveau
disponible qu'après une immobilisation
continue du véhicule, dont la durée dépendra
de la température ambiante et de l'état
de charge de la batterie (jusqu'à environ
8

heures).
Avec motorisations hybrides rechargeables
Le système hybride rechargeable comporte
2
batteries d'accessoires : une à l'avant et une
au centre du véhicule.
Remplacement des batteries
d'accessoires
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
Dépannage d'un autre véhicule
Ne pas démarrer ou dépanner un autre
véhicule à partir des batteries d'accessoires
du véhicule.
Accès aux batteries d'accessoires
Avant
La batterie avant est située sous le capot
moteur.


Pour accéder à la borne (+) :
► Déverrouiller le capot en actionnant la
commande intérieure, puis la commande
extérieure.
â–º

Soulever le capot.
(+)

Borne positive avec une cosse à verrouillage
rapide.
(-) Borne négative.
La borne négative de la batterie n'étant pas
accessible, un point de masse déporté est
implanté à proximité de la batterie.
Centrale
La batterie centrale est située dans le
compartiment de l'accoudoir avant.
Pour accéder à la batterie
:




â–º Ouvrir l'accoudoir avant.
► Déclipper le fond du compartiment.
(+)
Borne positive, protégée par un cache
plastique rouge (non accessible).
(-) Borne négative avec un connecteur rapide
noir.
Recharger la batterie avant avec un
chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie avant, il est indispensable de maintenir
sa charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie avant
:
–

Utilisation du véhicule essentiellement pour
des trajets courts.
–


En prévision d'une immobilisation prolongée
de plusieurs semaines.

202
En cas de panne

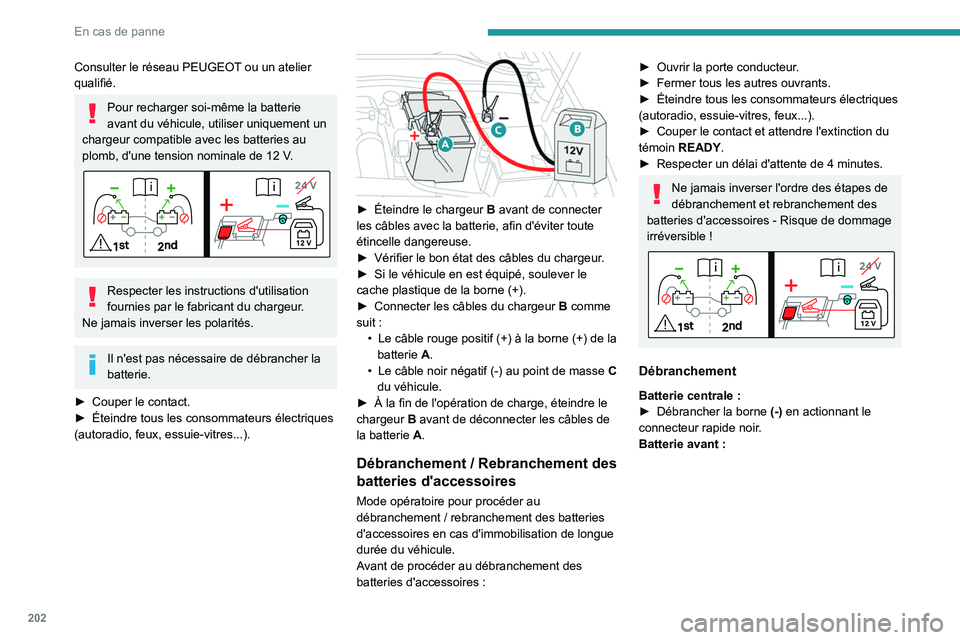

Consulter le réseau PEUGEOT ou un atelier
qualifié.
Pour recharger soi-même la batterie
avant du véhicule, utiliser uniquement un
chargeur compatible avec les batteries au
plomb, d'une tension nominale de 12
V.
Respecter les instructions d'utilisation
fournies par le fabricant du chargeur.
Ne jamais inverser les polarités.
Il n'est pas nécessaire de débrancher la
batterie.
â–º

Couper le contact.
â–º


Éteindre tous les consommateurs électriques
(autoradio, feux, essuie-vitres...).


► Éteindre le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter toute
étincelle dangereuse.
â–º

Vérifier le bon état des câbles du chargeur
.
â–º

Si le véhicule en est équipé, soulever le
cache plastique de la borne

(+).
â–º

Connecter les câbles du chargeur

B
comme
suit
:
•

Le câble rouge positif
(+) à la borne (+) de la
batterie
A.
•

Le câble noir négatif
(-) au point de masse
C

du véhicule.
â–º

À la fin de l'opération de charge, éteindre le
chargeur


B
avant de déconnecter les câbles de
la batterie
A.
Débranchement / Rebranchement des
batteries d'accessoires
Mode opératoire pour procéder au
débranchement
/ rebranchement des batteries
d'accessoires en cas d'immobilisation de longue
durée du véhicule.
Avant de procéder au débranchement des
batteries d'accessoires
:
â–º Ouvrir la porte conducteur .
â–º Fermer tous les autres ouvrants.
â–º

Éteindre tous les consommateurs électriques
(autoradio, essuie-vitres, feux...).
â–º


Couper le contact et attendre l'extinction du
témoin

READY.
â–º

Respecter un délai d'attente de 4
minutes.
Ne jamais inverser l'ordre des étapes de
débranchement et rebranchement des
batteries d'accessoires
- Risque de dommage
irréversible
!
Débranchement
Batterie centrale :
► Débrancher la borne (-)
en actionnant le
connecteur rapide noir.
Batterie avant
:

203
En cas de panne
8

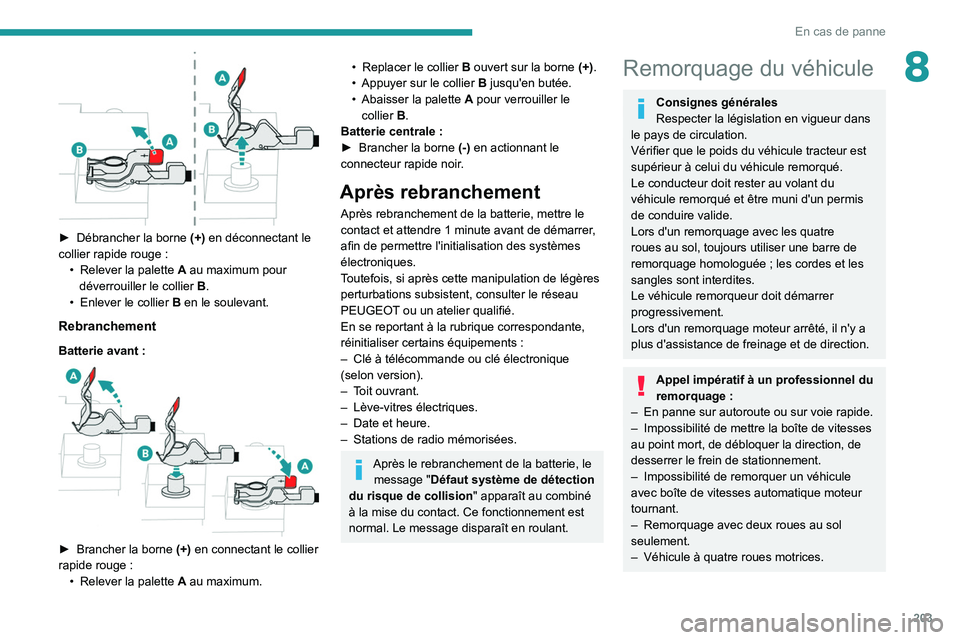

► Débrancher la borne (+) en déconnectant le
collier rapide rouge :
•

Relever la palette

A
au maximum pour
déverrouiller le collier

B
.
•

Enlever le collier

B
en le soulevant.
Rebranchement
Batterie avant :

â–º Brancher la borne (+) en connectant le collier
rapide rouge :
•

Relever la palette

A
au maximum.
• Replacer le collier B ouvert sur la borne (+).
• Appuyer sur le collier B jusqu'en butée.
•

Abaisser la palette

A
pour verrouiller le
collier

B
.
Batterie centrale
:
â–º

Brancher la borne (-)

en actionnant le
connecteur rapide noir.
Après rebranchement
Après rebranchement de la batterie, mettre le
contact et attendre 1 minute avant de démarrer,
afin de permettre l'initialisation des systèmes
électroniques.
Toutefois, si après cette manipulation de légères
perturbations subsistent, consulter le réseau
PEUGEOT ou un atelier qualifié.
En se reportant à la rubrique correspondante,
réinitialiser certains équipements
:
–

Clé à télécommande ou clé électronique
(selon version).
–


T
oit ouvrant.
–

Lève-vitres électriques.
–


Date et heure.
–


Stations de radio mémorisées.
Après le rebranchement de la batterie, le message "Défaut système de détection
du risque de collision " apparaît au combiné
à la mise du contact. Ce fonctionnement est
normal. Le message disparaît en roulant.
Remorquage du véhicule
Consignes générales
Respecter la législation en vigueur dans
le pays de circulation.
Vérifier que le poids du véhicule tracteur est
supérieur à celui du véhicule remorqué.
Le conducteur doit rester au volant du
véhicule remorqué et être muni d'un permis
de conduire valide.
Lors d'un remorquage avec les quatre
roues au sol, toujours utiliser une barre de
remorquage homologuée
; les cordes et les
sangles sont interdites.
Le véhicule remorqueur doit démarrer
progressivement.
Lors d'un remorquage moteur arrêté, il n'y a
plus d'assistance de freinage et de direction.
Appel impératif à un professionnel du
remorquage :
–

En panne sur autoroute ou sur voie rapide.
–


Impossibilité de mettre la boîte de vitesses
au point mort, de débloquer la direction, de
desserrer le frein de stationnement.
–


Impossibilité de remorquer un véhicule
avec boîte de vitesses automatique moteur
tournant.
–


Remorquage avec deux roues au sol
seulement.
–


Véhicule à quatre roues motrices.

204

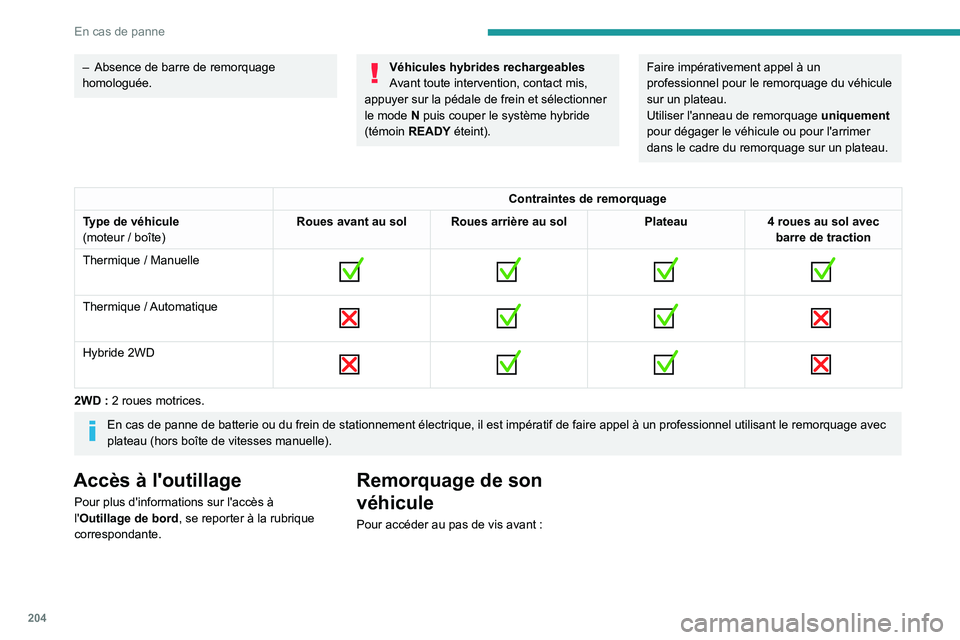

En cas de panne
– Absence de barre de remorquage
homologuée.Véhicules hybrides rechargeables
Avant toute intervention, contact mis,
appuyer sur la pédale de frein et sélectionner
le mode
N puis couper le système hybride
(témoin READY éteint).Faire impérativement appel à un
professionnel pour le remorquage du véhicule
sur un plateau.
Utiliser l'anneau de remorquage uniquement
pour dégager le véhicule ou pour l'arrimer
dans le cadre du remorquage sur un plateau.
Contraintes de remorquage
Type de véhicule
(moteur

/ boîte) Roues avant au sol Roues arrière au sol
Plateau4
roues au sol avec
barre de traction
Thermique

/ Manuelle


Thermique /
Automatique

Hybride 2WD

2WD : 2 roues motrices.
En cas de panne de batterie ou du frein de stationnement électrique, \
il est impératif de faire appel à un professionnel utilisant le remorqu\
age avec
plateau (hors boîte de vitesses manuelle).
Accès à l'outillage
Pour plus d'informations sur l'accès à
l'Outillage de bord
, se reporter à la rubrique
correspondante.
Remorquage de son
véhicule
Pour accéder au pas de vis avant :

205

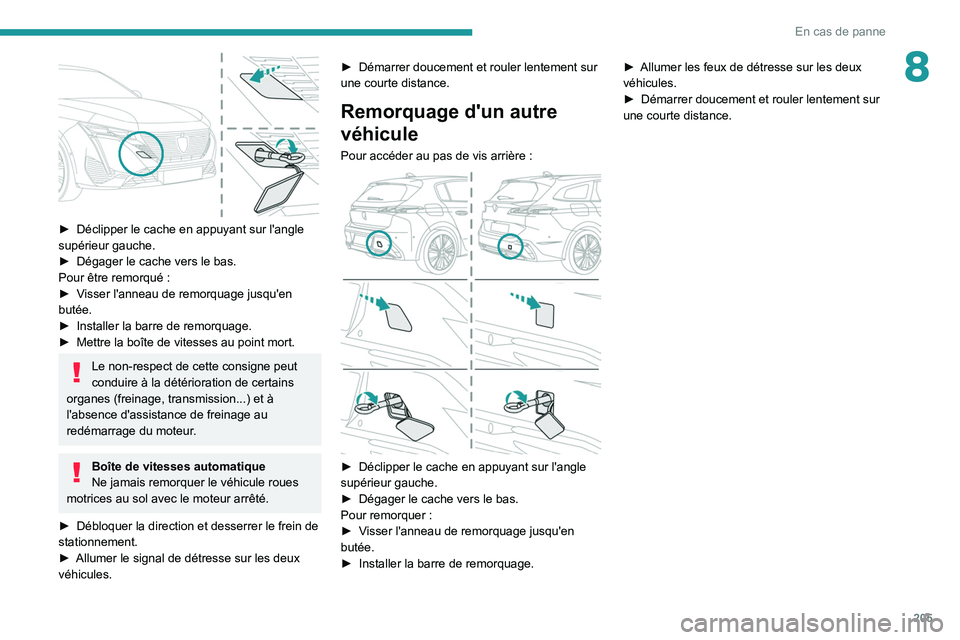

En cas de panne
8

► Déclipper le cache en appuyant sur l'angle
supérieur gauche.
â–º

Dégager le cache vers le bas.
Pour être remorqué

:
â–º

V
isser l'anneau de remorquage jusqu'en
butée.
â–º

Installer la barre de remorquage.
â–º


Mettre la boîte de vitesses au point mort.
Le non-respect de cette consigne peut
conduire à la détérioration de certains
organes (freinage, transmission...) et à
l'absence d'assistance de freinage au
redémarrage du moteur.
Boîte de vitesses automatique
Ne jamais remorquer le véhicule roues
motrices au sol avec le moteur arrêté.
â–º

Débloquer la direction et desserrer le frein de
stationnement.
â–º


Allumer le signal de détresse sur les deux
véhicules. ►


Démarrer doucement et rouler lentement sur
une courte distance.
Remorquage d'un autre
véhicule
Pour accéder au pas de vis arrière :

► Déclipper le cache en appuyant sur l'angle
supérieur gauche.
â–º

Dégager le cache vers le bas.
Pour remorquer

:
â–º

V
isser l'anneau de remorquage jusqu'en
butée.
â–º

Installer la barre de remorquage. â–º


Allumer les feux de détresse sur les deux
véhicules.
â–º

Démarrer doucement et rouler lentement sur
une courte distance.

206

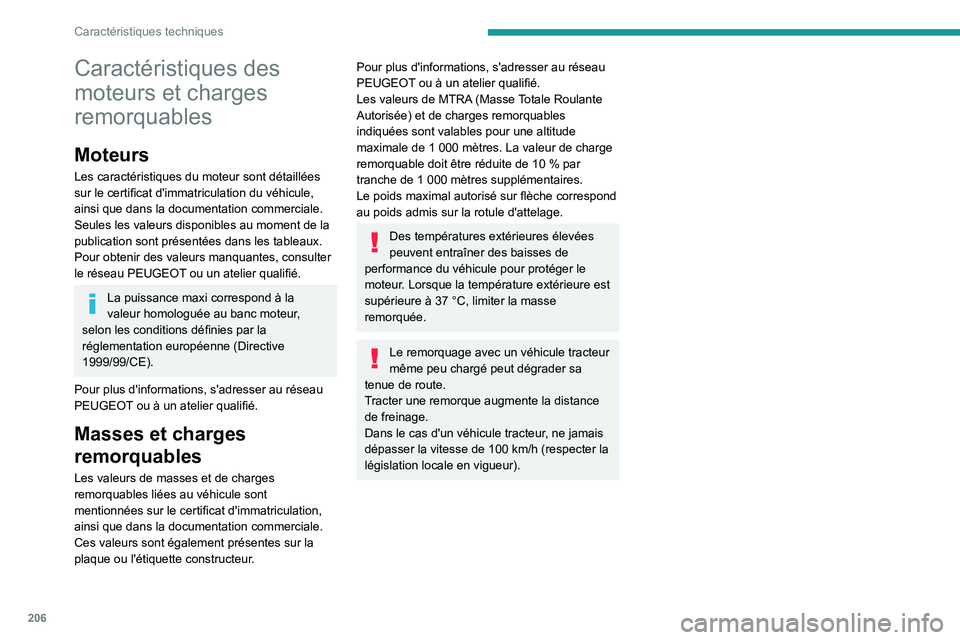

Caractéristiques techniques
Caractéristiques des
moteurs et charges
remorquables
Moteurs
Les caractéristiques du moteur sont détaillées
sur le certificat d'immatriculation du véhicule,
ainsi que dans la documentation commerciale.
Seules les valeurs disponibles au moment de la
publication sont présentées dans les tableaux.
Pour obtenir des valeurs manquantes, consulter
le réseau PEUGEOT ou un atelier qualifié.
La puissance maxi correspond à la
valeur homologuée au banc moteur,
selon les conditions définies par la
réglementation européenne (Directive
1999/99/CE).
Pour plus d'informations, s'adresser au réseau
PEUGEOT ou à un atelier qualifié.
Masses et charges
remorquables
Les valeurs de masses et de charges
remorquables liées au véhicule sont
mentionnées sur le certificat d'immatriculation,
ainsi que dans la documentation commerciale.
Ces valeurs sont également présentes sur la
plaque ou l'étiquette constructeur.
Pour plus d'informations, s'adresser au réseau
PEUGEOT ou à un atelier qualifié.
Les valeurs de MTRA (Masse Totale Roulante
Autorisée) et de charges remorquables
indiquées sont valables pour une altitude
maximale de 1
000 mètres. La valeur de charge
remorquable doit être réduite de 10
% par
tranche de 1
000 mètres supplémentaires.
Le poids maximal autorisé sur flèche correspond
au poids admis sur la rotule d'attelage.
Des températures extérieures élevées
peuvent entraîner des baisses de
performance du véhicule pour protéger le
moteur. Lorsque la température extérieure est
supérieure à 37
°C, limiter la masse
remorquée.
Le remorquage avec un véhicule tracteur
même peu chargé peut dégrader sa
tenue de route.
Tracter une remorque augmente la distance
de freinage.
Dans le cas d'un véhicule tracteur, ne jamais
dépasser la vitesse de 100
km/h (respecter la
législation locale en vigueur).

207
Caractéristiques techniques

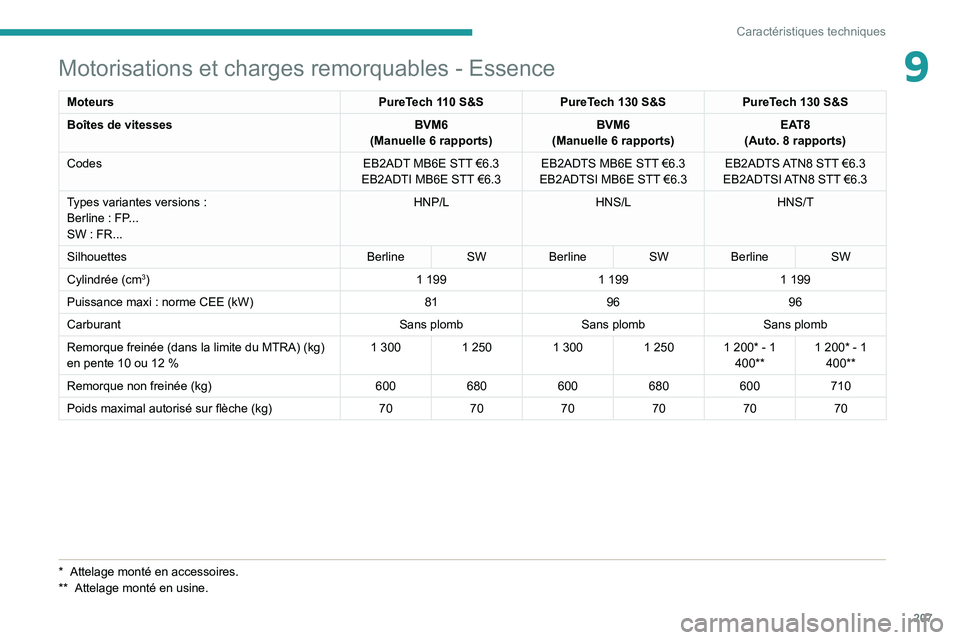

9Motorisations et charges remorquables - Essence
MoteursPureTech 110 S&SPureTech 130 S&S PureTech 130 S&S
Boîtes de vitesses BVM6
(Manuelle 6
rapports)BVM6
(Manuelle 6
rapports)EAT8
(Auto. 8
rapports)
Codes EB2ADT MB6E STT €6.3
EB2ADTI MB6E STT €6.3 EB2ADTS MB6E STT €6.3
EB2ADTSI MB6E STT €6.3 EB2ADTS ATN8 STT €6.3
EB2ADTSI ATN8 STT €6.3
Types variantes versions
:
Berline : FP...
SW : FR... HNP/L
HNS/LHNS/T
Silhouettes BerlineSWBerline SWBerline SW
Cylindrée (cm
3) 1 1991 1991 199
Puissance maxi : norme CEE (kW) 819696
Carburant Sans plombSans plombSans plomb
Remorque freinée (dans la limite du MTRA) (kg)
en pente 10 ou 12
% 1 300
1 2501 3001 250 1 200* - 1
400**1 200* - 1
400**
Remorque non freinée (kg) 600680600680600710
Poids maximal autorisé sur flèche (kg) 707070707070
* Attelage monté en accessoires.
**
Attelage monté en usine.

208
Caractéristiques techniques

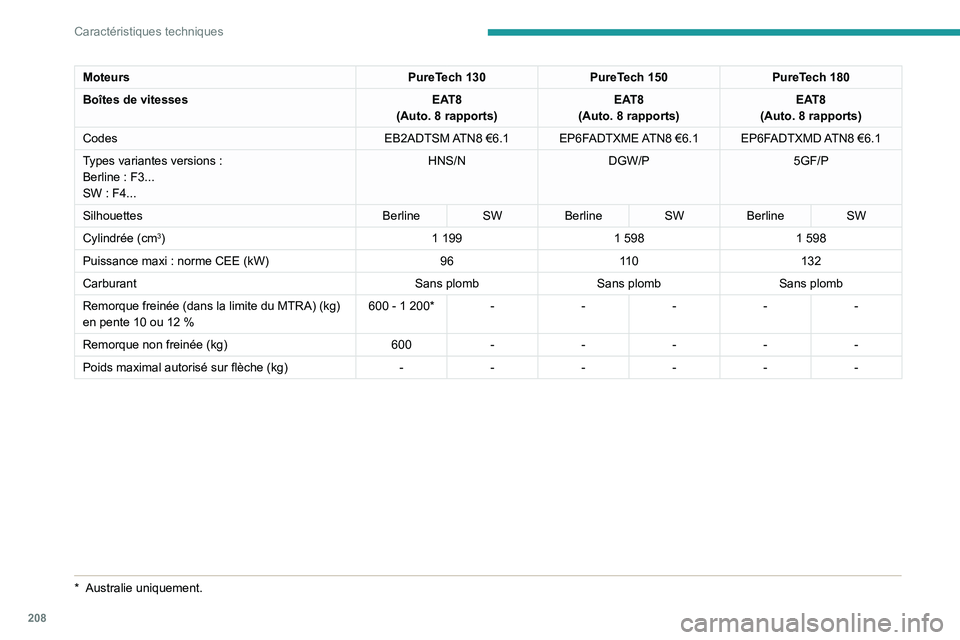

MoteursPureTech 130PureTech 150PureTech 180
Boîtes de vitesses EAT8
(Auto. 8
rapports)EAT8
(Auto. 8
rapports)EAT8
(Auto. 8
rapports)
Codes EB2ADTSM ATN8 €6.1 EP6FADTXME ATN8 €6.1 EP6FADTXMD ATN8 €6.1
Types variantes versions
:
Berline : F3...
SW : F4... HNS/N
DGW/P 5GF/P
Silhouettes BerlineSWBerline SWBerline SW
Cylindrée (cm
3) 1 1991 5981 598
Puissance maxi : norme CEE (kW) 9611 0 132
Carburant Sans plombSans plombSans plomb
Remorque freinée (dans la limite du MTRA) (kg)
en pente 10 ou 12
% 600 - 1 200* -
----
Remorque non freinée (kg) 600-----
Poids maximal autorisé sur flèche (kg) ------
* Australie uniquement.
