169
Informazioni pratiche
7► Se il veicolo ha le porte sbloccate, bloccarle
e sbloccarle .
Se lo sbloccaggio selettivo delle porte è
attivato, premere due volte il pulsante di
sbloccaggio sul telecomando per scollegare
la pistola.
La spia rossa nello sportellino si spegne
confermando lo sbloccaggio della pistola.
►

Entro
30 secondi, estrarre la pistola di
carica.
Carica domestica (Modalità 2)
Il completamento della carica è confermato
dall'accensione fissa della spia CHARGE verde
sull'unità di controllo e dall'accensione fissa delle
guide luminose verdi nello sportellino.
►

Dopo lo scollegamento, riposizionare
il rivestimento di protezione sulla pistola e
chiudere lo sportellino di carica.
►


Scollegare il cavo di carica dell'unità di
controllo dalla presa domestica.
Carica accelerata (Modalità 3)
Il completamento della carica è confermato
dall'unità di carica accelerata (Wallbox) e
dall'accensione fissa delle guide luminose verdi
nello sportellino.
►

Dopo lo scollegamento, riposizionare
la pistola sull'unità di carica e chiudere lo
sportellino di carica.
Carica differita
Per impostazione predefinita, l'orario di inizio
della carica differita è impostato intorno alla
mezzanotte.
Secondo l'equipaggiamento, può essere
modificato.
Regolazioni
► Nell'appli cazione Energia del display
touch screen, selezionare la
tendina

Ricarica .
►


Impostare l'ora di inizio della carica.
►


Premere
OK.
L'impostazione viene memorizzata nel sistema.
È possibile programmare la funzione di
carica differita anche tramite smartphone,
utilizzando l'applicazione

MYPEUGEOT
APP.
Per ulteriori informazioni sulle

Funzioni
aggiuntive a distanza , leggere la sezione
corrispondente.
Attivazione
► Dopo aver programmato la carica differita,
collegare il veicolo all'equipaggiamento di carica
desiderato.
► Premere questo pulsante nello
sportellino entro un minuto per attivare la
carica differita (confermato dall'accensione delle
guide luminose di colore blu).
Dispositivo di traino
Distribuzione del carico
► Distribuire il carico nel rimorchio in modo
che gli oggetti più pesanti si trovino il più vicino
possibile all'assale e che il peso sulla sfera
del gancio traino non superi il valore massimo
autorizzato.
La densità dell'aria diminuisce con l'altitudine,
riducendo le prestazioni del motore. Il carico
massimo trainabile deve essere ridotto del 10%
ogni 1.000
metri di altitudine.
Usare dispositivi di traino e relativi
cablaggi originali approvati da
PEUGEOT. Raccomandiamo di farli installare
dalla Rete PEUGEOT o da un riparatore
qualificato.
Se il montaggio non viene eseguito dalla
Rete PEUGEOT, deve essere effettuato
seguendo le raccomandazioni del Costruttore
del veicolo.
Importante: se il veicolo è equipaggiato di
portellone elettrico e funzione Portellone
con apertura a mani occupate e il dispositivo
di traino non viene installato nella Rete
PEUGEOT, è essenziale rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato per
ricalibrare il sistema di rilevamento. Rischio
di anomalia della funzione Portellone con
apertura a mani occupate.
Alcune funzioni di assistenza alla guida
o alla manovra vengono disattivate
automaticamente se si usa un dispositivo di
traino omologato.

170
Informazioni pratiche
Per ulteriori informazioni sulla guida con un
dispositivo di traino installato su un rimorchio
e associato alla funzione Controllo della
stabilità del rimorchio , leggere la sezione
corrispondente.
Rispettare il massimo peso trainabile
autorizzato indicato sulla carta di
circolazione del veicolo, sull'etichetta del
Costruttore e nella sezione Caratteristiche
tecniche della presente Guida.
Se si usano accessori collegati al
dispositivo di traino (ad
es.

portabicicletta, portabagagli):
–

Rispettare il peso massimo consentito sulla
sfera del gancio traino.
–


Non trasportare oltre 4 biciclette
convenzionali o 2 biciclette elettriche.
Quando si caricano biciclette su un
portabicicletta usando un gancio traino,
assicurarsi di posizionare le biciclette più
pesanti il più vicino possibile al veicolo.
Rispettare la legislazione in vigore nel
Paese in cui si circola.
Veicolo equipaggiato di portellone
elettrico con funzione mani occupate
(Portellone con apertura a mani occupate)
Per evitare l'apertura involontaria del
portellone elettrico durante l'utilizzo del
dispositivo di traino:
–

Disattivare prima la funzione
nell'applicazione

di configurazione del veicolo.
–

Oppure spostare la chiave elettronica
lontano dalla zona di riconoscimento, con il
portellone posteriore chiuso.
Gancio traino a sgancio
rapido
Presentazione
Le operazioni di montaggio e smontaggio di
questo gancio traino originale non richiedono
l'utilizzo di attrezzi.


1. Supporto
2. Tappo di protezione
3. Presa di connessione
4. Anello di sicurezza
5. Gancio traino con rotula amovibile
6. Rotella di bloccaggio/sbloccaggio
7. Serratura di sicurezza a chiave
8. Etichetta per annotare i riferimenti principali


A.Posizione di bloccaggio (riferimento verde
opposto al riferimento bianco); la rotella
è a contatto con la rotula del gancio traino
(nessuno spazio).
B. Posizione di sbloccaggio (riferimento rosso
opposto al riferimento bianco); la rotella non
è più a contatto con la rotula del gancio traino
(spazio di circa 5
mm).
Per garantire una guida in totale
sicurezza in presenza di un dispositivo
di traino , consultare la sezione
corrispondente.

171
Informazioni pratiche
7Prima di qualsiasi utilizzo
Controllare che la rotula del gancio traino
sia montata correttamente, verificando i punti
seguenti:
–

Il riferimento verde sulla rotella di
bloccaggio deve essere allineato con il
riferimento bianco sulla rotula del gancio
traino.
–


La rotella di bloccaggio deve essere
a contatto con la rotula del gancio traino
(posizione A

).
–

La serratura di sicurezza a chiave deve
essere chiusa e la chiave rimossa; la rotella di
bloccaggio non può più essere azionata.
–


La rotula del gancio traino non deve potersi
muoversi nel relativo supporto; verificare
tentando di scuoterla con una mano.
Se la rotula del gancio traino non è bloccata,
il rimorchio si potrebbe separare. Rischio di
incidente!
Durante l'utilizzo
Non sbloccare mai il dispositivo con un
rimorchio o un carrello sulla rotula del gancio
traino.
Non superare mai il peso massimo consentito
del veicolo: peso lordo del treno o GTW.
Rispettare sempre il peso massimo
consentito sul dispositivo di traino: se viene
superato, il dispositivo potrebbe separarsi dal
veicolo. Rischio di incidenti!
Prima di guidare, controllare la regolazione
dell'altezza dei fari e verificare che i fari del
rimorchio funzionino correttamente.
Per ulteriori informazioni sulla Regolazione
dell'altezza dei fari , fare riferimento alla
sezione corrispondente.
Dopo l'utilizzo
Quando si viaggia senza rimorchio o
carrello, rimuovere la rotula del gancio traino
e inserire il tappo di protezione nel supporto,
per

permettere la visibilità e la leggibilità della
targa e/o della relativa illuminazione. Inoltre,
la presa di connessione deve essere inclinata
verso la posizione superiore, per evitare di
danneggiare l'equipaggiamento durante la
guida.
Montaggio della rotula del
gancio traino


► Sotto il paraurti posteriore, rimuovere il tappo
di protezione 2
dal supporto 1.
►

Inserire l'estremità della rotula del gancio
traino

5 nel supporto 1 e spingere verso l'alto; si
bloccherà automaticamente in posizione.


► Ruotare la rotella 6 di 90° in senso antiorario;
tenere le mani a distanza!


► Controllare che il meccanismo si sia bloccato
correttamente in posizione e che il riferimento
verde sul volante sia allineato con il riferimento
bianco sulla rotula del gancio traino (posizione
A
).
►

Chiudere la serratura 7

con la chiave.

172
Informazioni pratiche
► Estrarre la chiave. La chiave non può essere
estratta se la serratura è aperta.
►

Abbassare il cappuccio per proteggere la
serratura.


► Rimuovere il rivestimento di protezione dalla
rotula del gancio traino.
►

Fissare il rimorchio alla rotula del gancio
traino.
►


Collegare il cavo del rimorchio all'anello di
sicurezza

4 del supporto.
►

Abbassare la presa di connessione 3

per
posizionarla.
►

Inserire la spina del rimorchio e ruotarla di
90° per collegarla alla presa di connessione 3


del supporto.
Rimozione della rotula del
gancio traino


► Afferrare il tappo del rimorchio, eseguire una
rotazione di 90° e tirare per scollegarlo dalla
presa di connessione 3
sul supporto.
►

Inclinare la presa di connessione 3

verso la
posizione superiore per riporla.
►

Separare il cavo di sicurezza del rimorchio
dall'anello di sicurezza 4

del supporto.
►

Sganciare il rimorchio dalla rotula del gancio
traino.
►


Riposizionare il rivestimento di protezione
sulla rotula del gancio traino.


► Sollevare il cappuccio per accedere alla
serratura.
►

Inserire la chiave nella serratura 7

.
►

Aprire la serratura utilizzando la chiave.
►


T
rattenere saldamente la rotula del gancio
traino 5 con una mano e con l'altra tirare e
ruotare completamente la rotella 6 in senso
orario fino all'arresto; non rilasciare la rotella.


► Estrarre la rotula del gancio traino dalla parte
inferiore del relativo supporto 1 .
►

Rilasciare la rotella; si blocca
automaticamente in posizione di sbloccaggio e

173
Informazioni pratiche
7il riferimento rosso sulla rotella è allineato con il
riferimento bianco sulla rotula del gancio traino
(posizione B).


► Riposizionare il tappo di protezione 2 sul
supporto 1.
►

Riporre la rotula del gancio traino nella
relativa custodia per proteggerla dagli urti e
mantenerla pulita.
Vano portaoggetti
Questa procedura va utilizzata per le versioni
senza vano portaoggetti dedicato nel bagagliaio.


Il gancio traino è collegato all'anello del
bagagliaio con una cinghia.
La cinghia è avvolta con due giri attorno alla
sfera del gancio traino e poi inserita nell'anello.
Manutenzione
Per un funzionamento corretto, è indispensabile
che la rotula del gancio traino e il suo supporto
siano tenuti puliti.
Prima di lavare il veicolo con una lancia ad
alta pressione, la rotula del gancio traino deve
essere rimossa e il tappo di protezione inserito
sul supporto.
Interventi sul dispositivi di traino
Contattare la Rete PEUGEOT o un
riparatore qualificato.
Barre del tetto
Per ragioni di sicurezza e per evitare di
danneggiare il tetto, è necessario
utilizzare barre del tetto trasversali omologate
per il proprio veicolo.
Rispettare le istruzioni di montaggio e di
utilizzo indicate nella guida fornita con le
barre del tetto.
Carico massimo ripartito sulle barre del
tetto trasversali, per un'altezza di carico
che non superi i 40
cm (portabicicletta
escluso): 80
kg.
Questo valore potrebbe differire; pertanto,
verificare il carico massimo indicato nelle
istruzioni fornite con le barre del tetto.
Se l'altezza supera i 40
cm, adeguare la
velocità del veicolo in base al tipo di strada, al
fine di non danneggiare le barre del tetto e i
fissaggi sul veicolo.
Fare riferimento alle legislazioni nazionali in
modo da rispettare le norme sul trasporto di
oggetti più lunghi del veicolo.

174
Informazioni pratiche
Installazione diretta sul tetto

Le barre trasversali devono essere fissate
esclusivamente ai quattro punti di ancoraggio sul
telaio del tetto. Questi punti sono nascosti dalle
porte del veicolo quando sono chiuse.
Le barre del tetto sono dotate di un perno, che
deve essere inserito nell'apertura di ogni punto
di ancoraggio.
Montaggio sulle barre
longitudinali (SW)


Le barre trasversali devono essere fissate
all'altezza dei riferimenti presenti sulle barre
longitudinali.
Raccomandazioni
Distribuire il carico in modo uniforme,
evitando di caricare eccessivamente un lato.
Disporre il carico più pesante il più vicino
possibile al tetto.
Fissare saldamente il carico.
Guidare con cautela: il veicolo sarà più
suscettibile agli effetti del vento laterale e la
stabilità può essere compromessa.
Controllare periodicamente la sicurezza e
il fissaggio delle barre del tetto, comunque
prima di ogni viaggio.


Tetto apribile
Non azionare il tetto apribile se si
utilizzano barre del tetto. Rischio di danni
gravi!
Schermi di protezione
freddo
(Secondo il Paese di commercializzazione)
Disponibile solo per veicoli Diesel.
Questo dispositivo amovibile evita l'accumulo di
neve attorno alla ventola di raffreddamento del
radiatore.
È costituito da due elementi per la parte
superiore della griglia anteriore e da un elemento
centrale e altri due elementi per la parte
inferiore.
In caso di difficoltà durante
l'installazione/rimozione
Contattare la Rete PEUGEOT o un riparatore
qualificato.
Prima di qualunque utilizzo, assicurarsi
che il motore sia spento e che la ventola
di raffreddamento sia ferma.
È essenziale rimuoverli quando:
– la temperatura esterna è superiore a
10°C.
–

è in corso il traino.
–


la velocità è superiore a 120
km/h.
Prima installazione
Il tipo di griglia dipende dalla versione del
veicolo.

175
Informazioni pratiche

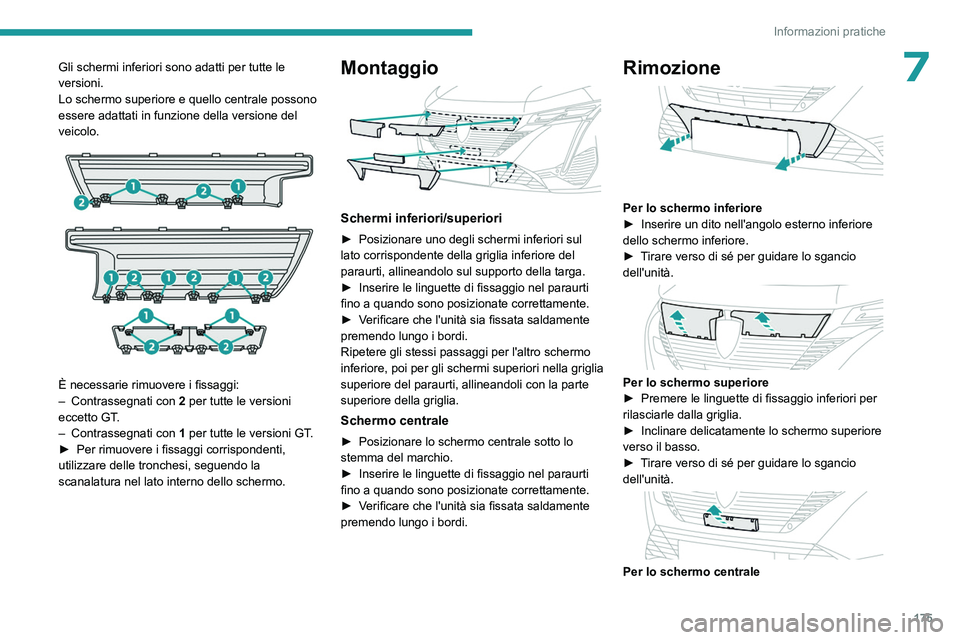

7Gli schermi inferiori sono adatti per tutte le
versioni.
Lo schermo superiore e quello centrale possono
essere adattati in funzione della versione del
veicolo.


È necessarie rimuovere i fissaggi:
– Contrassegnati con 2
per tutte le versioni
eccetto GT.
–

Contrassegnati con 1

per tutte le versioni GT.
►

Per rimuovere i fissaggi corrispondenti,
utilizzare delle tronchesi, seguendo la
scanalatura nel lato interno dello schermo.
Montaggio

Schermi inferiori/superiori
► Posizionare uno degli schermi inferiori sul
lato corrispondente della griglia inferiore del
paraurti, allineandolo sul supporto della targa.
►

Inserire le linguette di fissaggio nel paraurti
fino a quando sono posizionate correttamente.
►


V
erificare che l'unità sia fissata saldamente
premendo lungo i bordi.
Ripetere gli stessi passaggi per l'altro schermo
inferiore, poi per gli schermi superiori nella griglia
superiore del paraurti, allineandoli con la parte
superiore della griglia.
Schermo centrale
► Posizionare lo schermo centrale sotto lo
stemma del marchio.
►

Inserire le linguette di fissaggio nel paraurti
fino a quando sono posizionate correttamente.
►


V
erificare che l'unità sia fissata saldamente
premendo lungo i bordi.
Rimozione

Per lo schermo inferiore
► Inserire un dito nell'angolo esterno inferiore
dello schermo inferiore.
►

T
irare verso di sé per guidare lo sgancio
dell'unità.


Per lo schermo superiore
► Premere le linguette di fissaggio inferiori per
rilasciarle dalla griglia.
►

Inclinare delicatamente lo schermo superiore
verso il basso.
►


T
irare verso di sé per guidare lo sgancio
dell'unità.


Per lo schermo centrale

176
Informazioni pratiche
► Premere le linguette di fissaggio superiori per
rilasciarle dalla griglia.
►

T
irare verso di sé per guidare lo sgancio
dell'unità.
Catene da neve
In inverno le catene da neve migliorano la
trazione e il comportamento del veicolo in
frenata.
Le catene da neve devono essere
montate solo sulle ruote anteriori. Non
devono essere montate sulle ruote di scorta
tipo "ruotino".
Rispettare le leggi in vigore nel proprio
Paese relative all'utilizzo delle catene da
neve e alle velocità massime consentite.
Utilizzare solo catene concepite per essere
montate sul tipo di ruote in dotazione al veicolo:
Dimensioni dei
pneumatici originali Misura massima
delle maglie
205/55 R16 9
mm
205/60 R16 9
mm
215/50 R17 9
mm
225/45 R17 9
mm
225/40 R18 Polaire PSGB 60
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Consigli per il montaggio
► Per montare le catene da neve durante un
viaggio, fermare il veicolo su una superficie in
piano a bordo strada.
►

Inserire il freno di stazionamento e collocare
eventualmente dei cunei davanti alle ruote, per
evitare che il veicolo si sposti.
►


Montare le catene da neve seguendo le
istruzioni del fabbricante.
►


Partire lentamente e guidare per qualche
minuto, senza superare i 50

km/h.
►

Fermare il veicolo e verificare che le catene
da neve siano ben tese.
Prima di partire, si raccomanda di
acquisire familiarità con il montaggio
delle catene da neve su una superficie in
piano e asciutta.
Per evitare di danneggiare i pneumatici
del veicolo e il manto stradale, evitare di
guidare con le catene da neve su strade dove
la neve è stata spalata. Se il veicolo è
equipaggiato di cerchi in alluminio, verificare
che nessuna parte delle catene o dei relativi
dispositivi di fissaggio sia a contatto con il
bordo del cerchio.
Modalità risparmio
energetico
Questo sistema gestisce la durata dell'utilizzo
di alcune funzioni, per conservare un livello
sufficiente di carica della batteria a contatto
interrotto.
Dopo lo spegnimento del motore e per una
durata totale massima di circa 30 minuti, è
ancora possibile continuare a utilizzare alcune
funzioni quali il sistema audio e telematico, i fari
anabbaglianti o le plafoniere.
Selezione della modalità
All'attivazione della modalità risparmio d'energia
appare un messaggio di conferma e le funzioni
attive
passano in standby.
Se in quel momento è in corso una
telefonata, la stessa sarà mantenuta per
circa 10 minuti tramite il sistema mani
libere
del sistema audio.
Disattivazione della
modalità
Queste funzioni vengono riattivate
automaticamente al successivo utilizzo del
veicolo.
Per ripristinare l'utilizzo immediato di queste
funzioni, avviare il motore e lasciarlo avviato:
–

meno di 10 minuti, per utilizzare gli
equipaggiamenti per cinque minuti circa;

177
Informazioni pratiche
7– più di 10 minuti, per utilizzare gli
equipaggiamenti per 30 minuti circa.
Lasciare il motore avviato per la durata
specificata, per assicurarsi che la carica della
batteria sia sufficiente.
Per ricaricare la batteria, evitare di riavviare
ripetutamente o continuamente il motore.
Se la batteria è scarica, il motore non
può essere avviato.
Per ulteriori informazioni sulla batteria da
12

V, leggere la sezione corrispondente.
Modalità alleggerimento
elettrico
Questo sistema gestisce l'uso di alcune funzioni
rispetto al livello di energia rimanente nella
batteria.
Quando il veicolo è in marcia, la funzione
alleggerimento elettrico disattiva
temporaneamente alcune funzioni, come l’aria
climatizzata e lo sbrinamento del lunotto termico.
Le funzioni disattivate vengono riattivate
automaticamente non appena le condizioni lo
permettono.
Cofano motore
Stop & Start
Prima di qualsiasi intervento nel cofano
motore, è necessario interrompere il contatto
per evitare il rischio di avviamento automatico
del motore.
Prestare attenzione quando si utilizzano
oggetti o indumenti che potrebbero
rimanere impigliati nelle palle della ventola
di raffreddamento o in alcuni componenti
in movimento. Rischio di strangolamento e
lesioni gravi!
Veicoli ibridi ricaricabili
Prima di intervenire nel cofano motore,
è essenziale interrompere il contatto e
scollegare la pistola del connettore di carica,
se è collegata, verificare che la spia READY
sia spenta sul quadro strumenti e attendere 4
minuti. Rischio di lesioni gravi!
L'ubicazione della leva interna di rilascio
del cofano motore ne impedisce
l'apertura quando la porta anteriore sinistra è
chiusa.
A motore caldo, maneggiare con cautela il fermo di sicurezza e l'asta del cofano
motore (rischio di ustioni), utilizzando la zona
protetta.
Quando il cofano motore è aperto, prestare
attenzione a non urtare il fermo di sicurezza.
Non aprire il cofano motore in caso di vento
forte.
Raffreddamento del motore a veicolo
fermo
L'elettroventola può funzionare anche
dopo l'arresto del veicolo.
Prestare attenzione con oggetti o
indumenti che potrebbero incastrarsi
nell'elica della ventola!
Apertura



► Aprire la porta anteriore sinistra.
► T irare verso di sé la leva di rilascio interna,
situata in basso sul telaio della porta.

178
Informazioni pratiche

► Sollevare il fermo di sicurezza esterno e
sollevare il cofano motore.
►

Sganciare l'asta dal suo alloggiamento e
posizionarla nella scanalatura di supporto per
tenere aperto il cofano motore.
Chiusura
► Abbassare il cofano motore e rilasciarlo in
prossimità del fine corsa.
►

V
erificare che sia bloccato.
Data la presenza di equipaggiamenti
elettrici sotto il cofano motore, si
raccomanda di limitare l'esposizione all’acqua
(pioggia, lavaggio, ecc.) .
Vano motore
Il motore qui raffigurato è puramente a scopo
illustrativo. Le posizioni dei seguenti elementi possono
variare:
–

Filtro dell'aria.
–

Astina di livello dell'olio motore.
–

T
appo del serbatoio dell'olio motore.
Motore benzina

Motore Diesel

1.
Serbatoio del liquido lavacristallo
2. Serbatoio del liquido di raffreddamento
motore
3. Serbatoio del liquido dei freni
4. Batteria/Fusibili
5. Punto di massa separato (-)
6. Scatola portafusibili
7. Filtro dell'aria
8.Tappo del serbatoio dell'olio motore
9. Astina di livello dell'olio motore
Circuito del carburante Diesel
Questo circuito è sottoposto a pressione
molto elevata.
Qualsiasi intervento deve essere realizzato
esclusivamente dalla Rete PEUGEOT o da
un riparatore qualificato
Verifica dei livelli
Controllare tutti livelli indicati di seguito secondo
il programma di manutenzione del Costruttore.
Effettuare il rabbocco se necessario, salvo
indicazione contraria.
In caso di notevole riduzione di uno dei livelli, far
verificare il relativo circuito dalla Rete PEUGEOT
o da un riparatore qualificato.
I liquidi devono corrispondere alla
motorizzazione del proprio veicolo ed
essere conformi alle raccomandazioni del
Costruttore.
Quando si interviene nel vano motore,
prestare attenzione, poiché alcune zone
del motore possono essere estremamente
calde (rischio di ustioni) ed il motoventilatore
potrebbe inserirsi in qualsiasi momento
(anche a contatto interrotto).
