Peugeot 308 CC 2009 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: 308 CC, Model: Peugeot 308 CC 2009Pages: 294, PDF-Größe: 23.56 MB

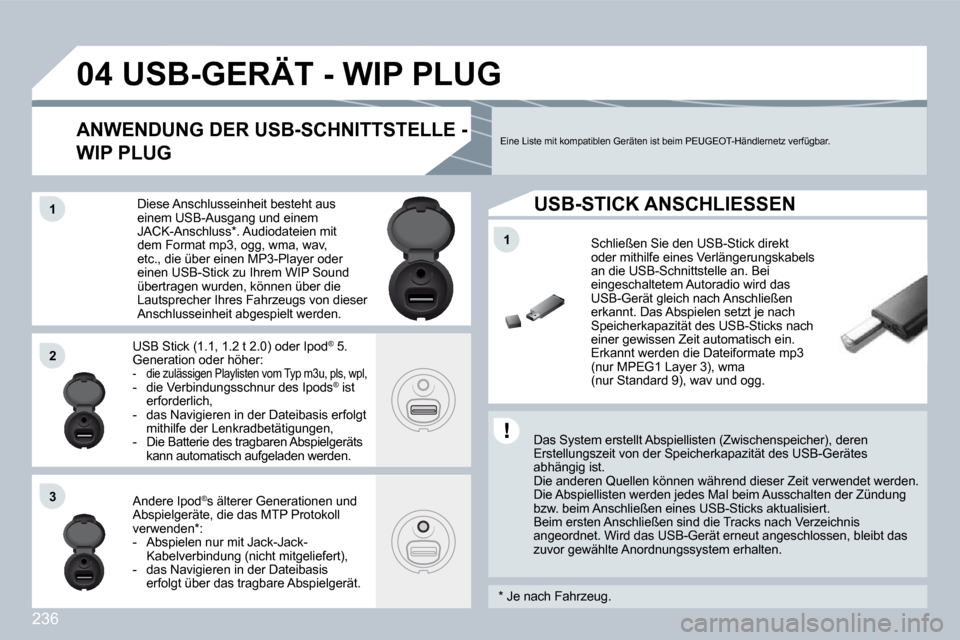

Page 251 of 294
236
11
04
11
22
33
USB-GERÄT - WIP PLUG
Das System erstellt Abspiellisten (Zwischenspeicher), deren Erstellungszeit von der Speicherkapazität des USB-G erätes abhängig ist. Die anderen Quellen können während dieser Zeit verwendet werden. Die Abspiellisten werden jedes Mal beim Ausschalten der Zündung bzw. beim Anschließen eines USB-Sticks aktualisiert . Beim ersten Anschließen sind die Tracks nach Verze ichnis angeordnet. Wird das USB-Gerät erneut angeschlossen , bleibt das zuvor gewählte Anordnungssystem erhalten.
Schließen Sie den USB-Stick direkt oder mithilfe eines Verlängerungskabels an die USB-Schnittstelle an. Bei eingeschaltetem Autoradio wird das USB-Gerät gleich nach Anschließen erkannt. Das Abspielen setzt je nach Speicherkapazität des USB-Sticks nach einer gewissen Zeit automatisch ein. Erkannt werden die Dateiformate mp3 (nur MPEG1 Layer 3), wma (nur Standard 9), wav und ogg.
Diese Anschlusseinheit besteht aus einem USB-Ausgang und einem JACK-Anschluss * . Audiodateien mit dem Format mp3, ogg, wma, wav, etc., die über einen MP3-Player oder einen USB-Stick zu Ihrem WIP Sound übertragen wurden, können über die Lautsprecher Ihres Fahrzeugs von dieser Anschlusseinheit abgespielt werden.
USB Stick (1.1, 1.2 t 2.0) oder Ipod ® 5. ®
Generation oder höher: - die zulässigen Playlisten vom Typ m3u, pls, wpl, - die Verbindungsschnur des Ipods ® ist ®
erforderlich, - das Navigieren in der Dateibasis erfolgt mithilfe der Lenkradbetätigungen, - Die Batterie des tragbaren Abspielgeräts kann automatisch aufgeladen werden.
Andere Ipod ® s älterer Generationen und ®
Abspielgeräte, die das MTP Protokoll verwenden * : - Abspielen nur mit Jack-Jack-Kabelverbindung (nicht mitgeliefert), - das Navigieren in der Dateibasis erfolgt über das tragbare Abspielgerät.
Eine Liste mit kompatiblen Geräten ist beim PEUGEOT-Händlernetz verfügbar. ANWENDUNG DER USB-SCHNITTSTELLE -
WIP PLUG
USB-STICK ANSCHLIESSEN
* Je nach Fahrzeug.

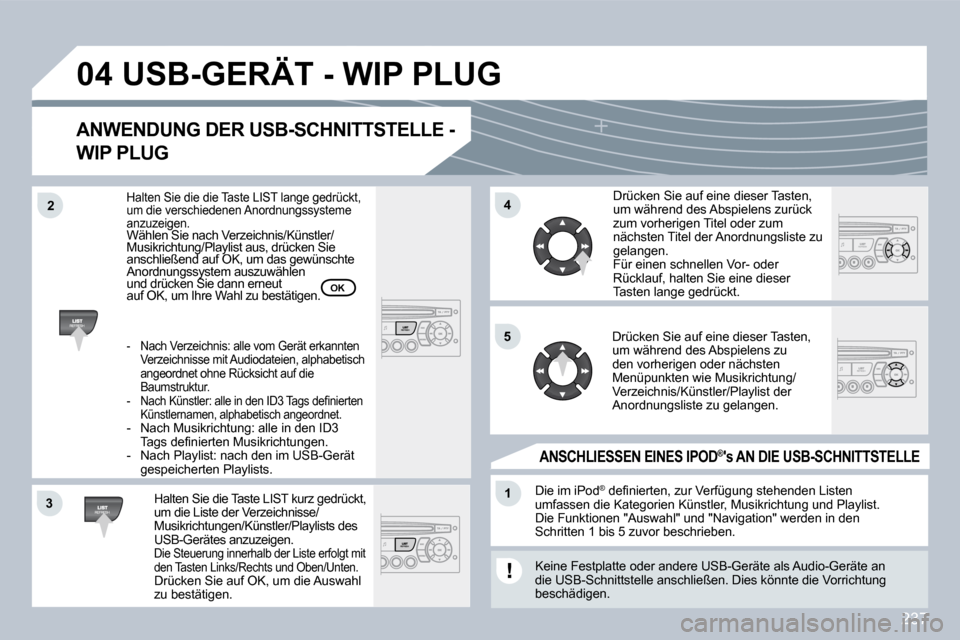

Page 252 of 294
237
33
04
44
11
55
22
USB-GERÄT - WIP PLUG
ANWENDUNG DER USB-SCHNITTSTELLE -
WIP PLUG
Halten Sie die Taste LIST kurz gedrückt, um die Liste der Verzeichnisse/Musikrichtungen/Künstler/Playlists des USB-Gerätes anzuzeigen. Die Steuerung innerhalb der Liste erfolgt mit den Tasten Links/Rechts und Oben/Unten. Drücken Sie auf OK, um die Auswahl zu bestätigen.
Die im iPod ® d e fi n i e r t e n , z u r V e r f ü g u n g s t e h e n d e n L i s t e n ®
umfassen die Kategorien Künstler, Musikrichtung und Playlist. Die Funktionen "Auswahl" und "Navigation" werden in den Schritten 1 bis 5 zuvor beschrieben.
Keine Festplatte oder andere USB-Geräte als Audio-Geräte an die USB-Schnittstelle anschließen. Dies könnte die Vorrichtung beschädigen.
ANSCHLIESSEN EINES IPOD ®OD OD 's AN DIE USB-SCHNITTSTELLE ®
Drücken Sie auf eine dieser Tasten, um während des Abspielens zurück zum vorherigen Titel oder zum nächsten Titel der Anordnungsliste zu gelangen. Für einen schnellen Vor- oder Rücklauf, halten Sie eine dieser Tasten lange gedrückt.
Drücken Sie auf eine dieser Tasten, um während des Abspielens zu den vorherigen oder nächsten Menüpunkten wie Musikrichtung/Verzeichnis/Künstler/Playlist der Anordnungsliste zu gelangen.
Halten Sie die die Taste LIST lange gedrückt, um die verschiedenen Anordnungssysteme anzuzeigen. Wählen Sie nach Verzeichnis/Künstler/anzuzeigen. zeigen
Musikrichtung/Playlist aus, drücken Sie anschließend auf OK, um das gewünschte Musikrichtung/Playlist aus, drücken Sie ikrichtung/Playlis
Anordnungssystem auszuwählen und drücken Sie dann erneut Anordnungssystem auszuwählgssys
auf OK, um Ihre Wahl zu bestätigen.
- Nach Verzeichnis: alle vom Gerät erkannten Verzeichnisse mit Audiodateien, alphabetisch angeordnet ohne Rücksicht auf die Baumstruktur. - N a c h K ü n s t l e r : a l l e i n d e n I D 3 T a g s d e fi n i e r t e n Künstlernamen, alphabetisch angeordnet. - Nach Musikrichtung: alle in den ID3 T a g s d e fi n i e r t e n M u s i k r i c h t u n g e n . - Nach Playlist: nach den im USB-Gerät gespeicherten Playlists.
OK

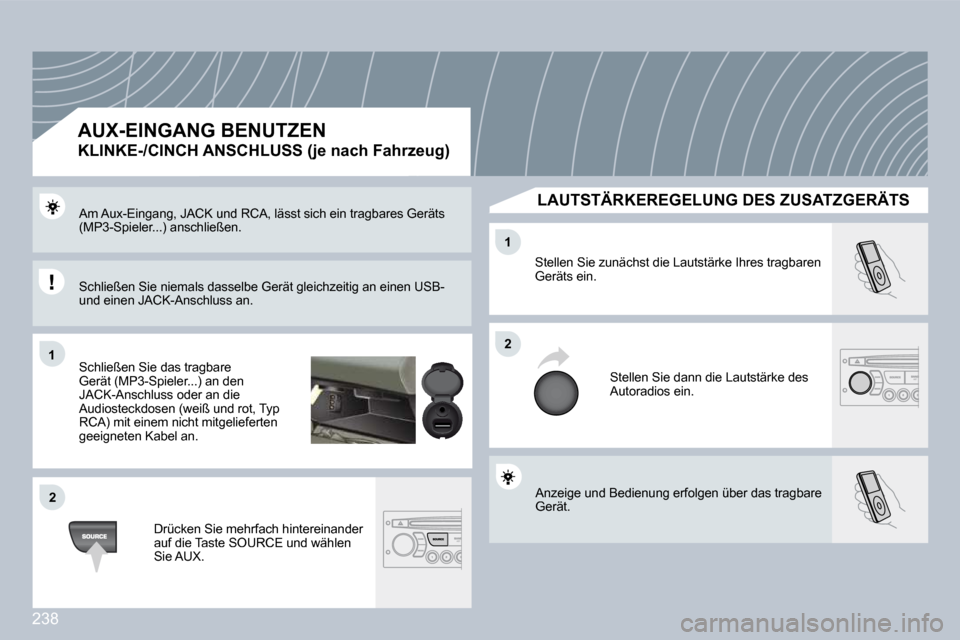

Page 253 of 294
238
11
22
22
11
Anzeige und Bedienung erfolgen über das tragbare Gerät.
Stellen Sie zunächst die Lautstärke Ihres tragbaren Geräts ein.
Stellen Sie dann die Lautstärke des Autoradios ein.
Am Aux-Eingang, JACK und RCA, lässt sich ein tragb ares Geräts (MP3-Spieler...) anschließen.
Schließen Sie das tragbare Gerät (MP3-Spieler...) an den JACK-Anschluss oder an die Audiosteckdosen (weiß und rot, Typ RCA) mit einem nicht mitgelieferten geeigneten Kabel an.
Drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie AUX.
AUX-EINGANG BENUTZEN
KLINKE-/CINCH ANSCHLUSS (je nach Fahrzeug)
LAUTSTÄRKEREGELUNG DES ZUSATZGERÄTS
Schließen Sie niemals dasselbe Gerät gleichzeitig an einen USB- und einen JACK-Anschluss an.

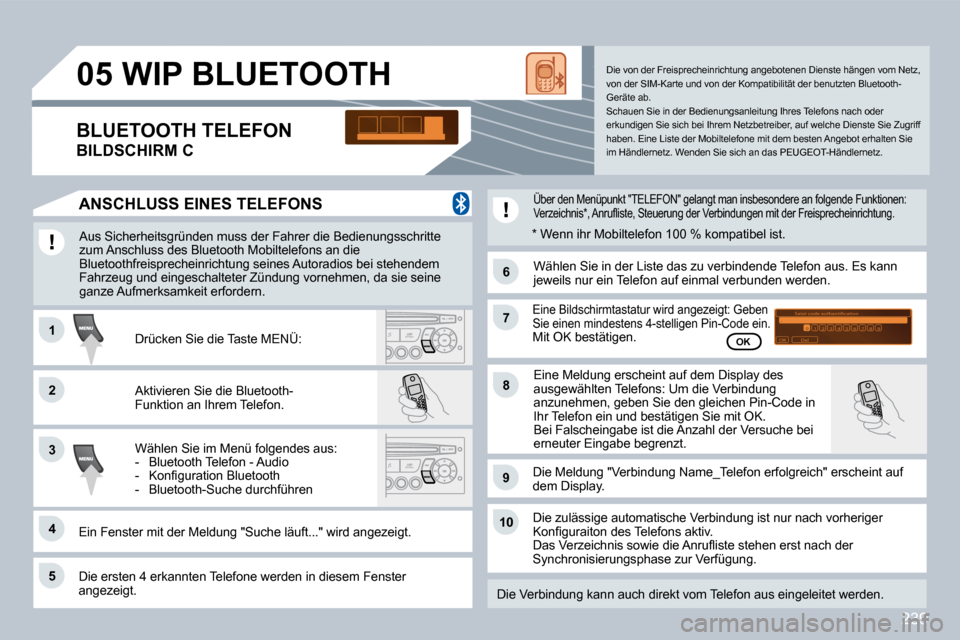

Page 254 of 294
239
11
66
22
77
44
99
55
1010
33
88
05
S a i s i r c o d e a u t h e n t i i c a t i o n 0 1 O K D e l 2 3 4 5 6 7 8 9 _
WIP BLUETOOTH
Aus Sicherheitsgründen muss der Fahrer die Bedienungsschritte zum Anschluss des Bluetooth Mobiltelefons an die Bluetoothfreisprecheinrichtung seines Autoradios bei stehendem Fahrzeug und eingeschalteter Zündung vornehmen, da sie seine ganze Aufmerksamkeit erfordern.
Aktivieren Sie die Bluetooth-Funktion an Ihrem Telefon.
Ein Fenster mit der Meldung "Suche läuft..." wird angezeigt.
Drücken Sie die Taste MENÜ:
Wählen Sie im Menü folgendes aus: - Bluetooth Telefon - Audio - K o n fi g u r a t i o n B l u e t o o t h - Bluetooth-Suche durchführen
Die von der Freisprecheinrichtung angebotenen Dienste hängen vom Netz, von der SIM-Karte und von der Kompatibilität der benutzten Bluetooth-Geräte ab. Schauen Sie in der Bedienungsanleitung Ihres Telefons nach oder erkundigen Sie sich bei Ihrem Netzbetreiber, auf welche Dienste Sie Zugriff haben. Eine Liste der Mobiltelefone mit dem besten Angebot erhalten Sie im Händlernetz. Wenden Sie sich an das PEUGEOT-Händ lernetz.
BLUETOOTH TELEFON
BILDSCHIRM C
Über den Menüpunkt "TELEFON" gelangt man insbeson dere an folgende Funktionen: Verzeichnis * , A n r u fl i s t e , S t e u e r u n g d e r V e r b i n d u n g e n m i t d e r F r e i s p r e c h e i n r i c h t u n g .
Die ersten 4 erkannten Telefone werden in diesem F enster angezeigt.
Eine Bildschirmtastatur wird angezeigt: Geben Sie einen mindestens 4-stelligen Pin-Code ein. Mit OK bestätigen.
Die Meldung "Verbindung Name_Telefon erfolgreich" erscheint auf dem Display.
Wählen Sie in der Liste das zu verbindende Telefon aus. Es kann jeweils nur ein Telefon auf einmal verbunden werden .
Eine Meldung erscheint auf dem Display des ausgewählten Telefons: Um die Verbindung anzunehmen, geben Sie den gleichen Pin-Code in Ihr Telefon ein und bestätigen Sie mit OK. Bei Falscheingabe ist die Anzahl der Versuche bei erneuter Eingabe begrenzt.
Die zulässige automatische Verbindung ist nur nach vorheriger K o n fi g u r a i t o n d e s T e l e f o n s a k t i v . D a s V e r z e i c h n i s s o w i e d i e A n r u fl i s t e s t e h e n e r s t n a c h d e r Synchronisierungsphase zur Verfügung.
OK
ANSCHLUSS EINES TELEFONS
Die Verbindung kann auch direkt vom Telefon aus ei ngeleitet werden.
* Wenn ihr Mobiltelefon 100 % kompatibel ist.

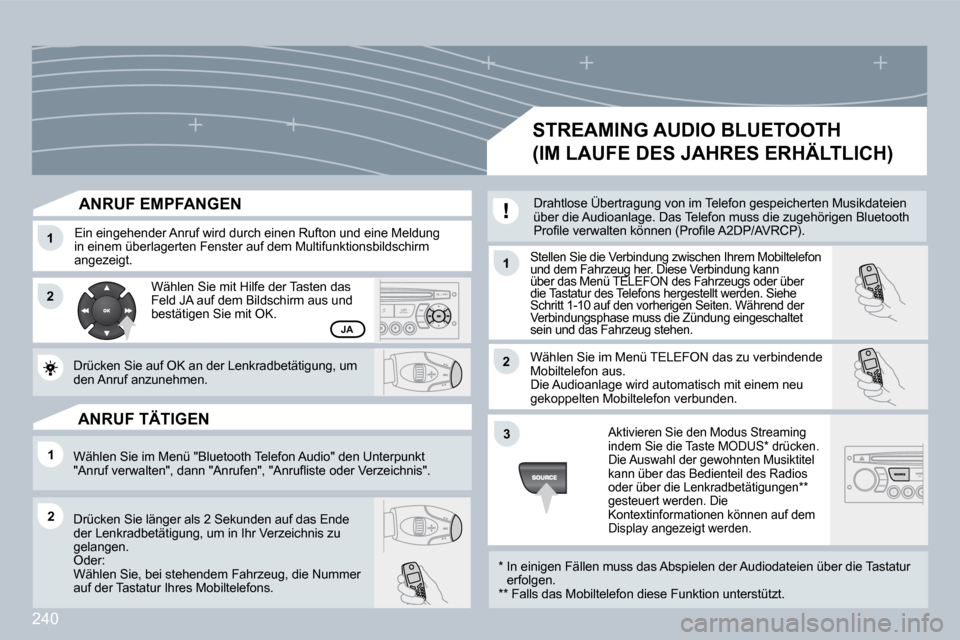

Page 255 of 294
240
11
22
11
11
22
33
22
JA
ANRUF EMPFANGEN
Ein eingehender Anruf wird durch einen Rufton und eine Meldung in einem überlagerten Fenster auf dem Multifunktion sbildschirm angezeigt. Stellen Sie die Verbindung zwischen Ihrem Mobiltelefon und dem Fahrzeug her. Diese Verbindung kann über das Menü TELEFON des Fahrzeugs oder über und dem Fahrzeug her. Diese Verbindung kann her. D
die Tastatur des Telefons hergestellt werden. Siehe über das Menü TELEFON des Fahrzeugs oder über ELEFON des Fahrzeugs oder
Schritt 1-10 auf den vorherigen Seiten. Während der die Tastatur des Telefons hergestellt werden. Siehe die Tastatur des Telefons hergeste
Verbindungsphase muss die Zündung eingeschaltet sein und das Fahrzeug stehen.
Wählen Sie im Menü TELEFON das zu verbindende Mobiltelefon aus. Die Audioanlage wird automatisch mit einem neu gekoppelten Mobiltelefon verbunden.
Wählen Sie mit Hilfe der Tasten das Feld JA auf dem Bildschirm aus und bestätigen Sie mit OK.
Drücken Sie auf OK an der Lenkradbetätigung, um den Anruf anzunehmen.
Wählen Sie im Menü "Bluetooth Telefon Audio" den U nterpunkt " A n r u f v e r w a l t e n " , d a n n " A n r u f e n " , " A n r u fl i s t e o d e r V e r z e i c h n i s " .
Drücken Sie länger als 2 Sekunden auf das Ende der Lenkradbetätigung, um in Ihr Verzeichnis zu gelangen. Oder: Wählen Sie, bei stehendem Fahrzeug, die Nummer auf der Tastatur Ihres Mobiltelefons.
ANRUF TÄTIGEN
STREAMING AUDIO BLUETOOTH
(IM LAUFE DES JAHRES ERHÄLTLICH)
Drahtlose Übertragung von im Telefon gespeicherten Musikdateien über die Audioanlage. Das Telefon muss die zugehöri gen Bluetooth P r o fi l e v e r w a l t e n k ö n n e n ( P r o fi l e A 2 D P / A V R C P ) .
* In einigen Fällen muss das Abspielen der Audiodateien über die Tastatur erfolgen. ** Falls das Mobiltelefon diese Funktion unterstützt.
Aktivieren Sie den Modus Streaming indem Sie die Taste MODUS * drücken. Die Auswahl der gewohnten Musiktitel kann über das Bedienteil des Radios oder über die Lenkradbetätigungen ** gesteuert werden. Die Kontextinformationen können auf dem Display angezeigt werden.
Page 256 of 294
241

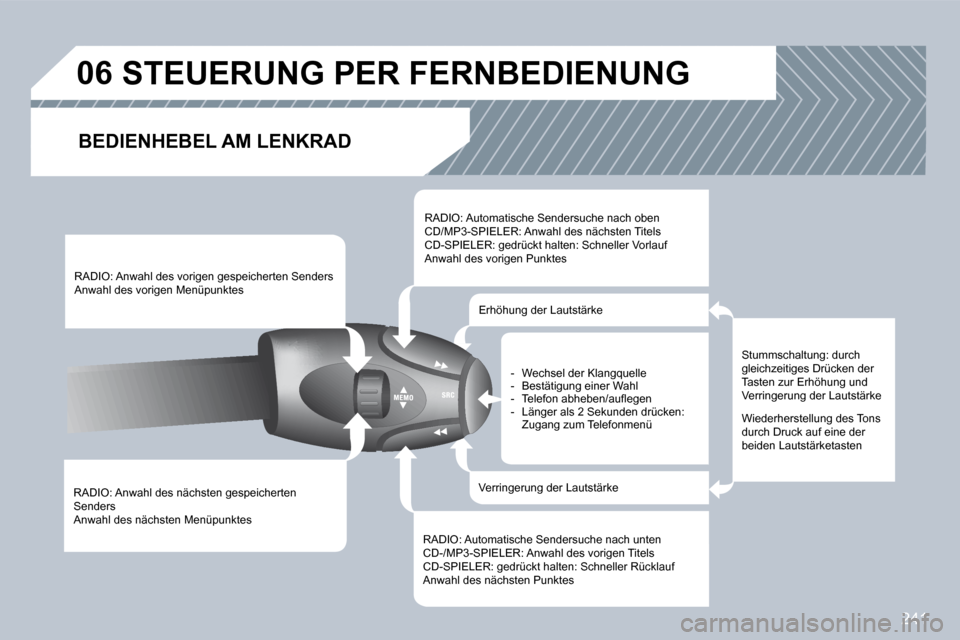

06 STEUERUNG PER FERNBEDIENUNG
BEDIENHEBEL AM LENKRAD
RADIO: Anwahl des nächsten gespeicherten Senders Anwahl des nächsten Menüpunktes
RADIO: Anwahl des vorigen gespeicherten Senders Anwahl des vorigen Menüpunktes
RADIO: Automatische Sendersuche nach oben CD/MP3-SPIELER: Anwahl des nächsten Titels CD-SPIELER: gedrückt halten: Schneller Vorlauf Anwahl des vorigen Punktes
RADIO: Automatische Sendersuche nach unten CD-/MP3-SPIELER: Anwahl des vorigen Titels CD-SPIELER: gedrückt halten: Schneller Rücklauf Anwahl des nächsten Punktes
Erhöhung der Lautstärke
Verringerung der Lautstärke
Stummschaltung: durch gleichzeitiges Drücken der Tasten zur Erhöhung und Verringerung der Lautstärke
Wiederherstellung des Tons durch Druck auf eine der beiden Lautstärketasten
- Wechsel der Klangquelle - Bestätigung einer Wahl - T e l e f o n a b h e b e n / a u fl e g e n - Länger als 2 Sekunden drücken: Zugang zum Telefonmenü
Page 257 of 294
242
55
66
77
88
11
22
33
44

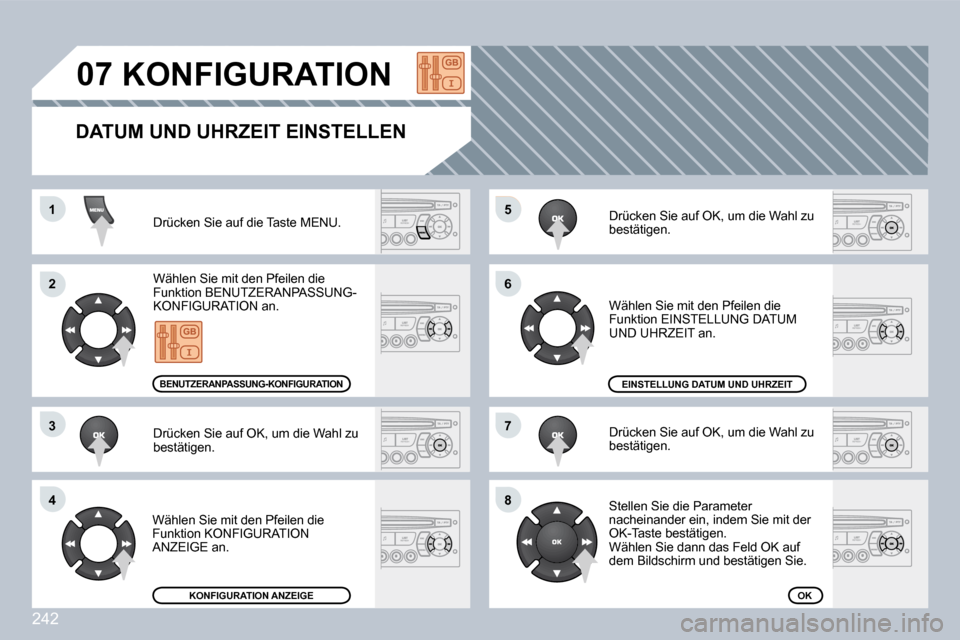

07 KONFIGURATION
Drücken Sie auf die Taste MENU.
Wählen Sie mit den Pfeilen die Funktion BENUTZERANPASSUNG-KONFIGURATION an.
Drücken Sie auf OK, um die Wahl zu bestätigen.
Wählen Sie mit den Pfeilen die Funktion KONFIGURATION ANZEIGE an.
Drücken Sie auf OK, um die Wahl zu bestätigen.
Drücken Sie auf OK, um die Wahl zu bestätigen.
Wählen Sie mit den Pfeilen die Funktion EINSTELLUNG DATUM UND UHRZEIT an.
Stellen Sie die Parameter nacheinander ein, indem Sie mit der OK-Taste bestätigen. Wählen Sie dann das Feld OK auf dem Bildschirm und bestätigen Sie.
KONFIGURATION ANZEIGE
EINSTELLUNG DATUM UND UHRZEIT
OK
BENUTZERANPASSUNG-KONFIGURATION
DATUM UND UHRZEIT EINSTELLEN

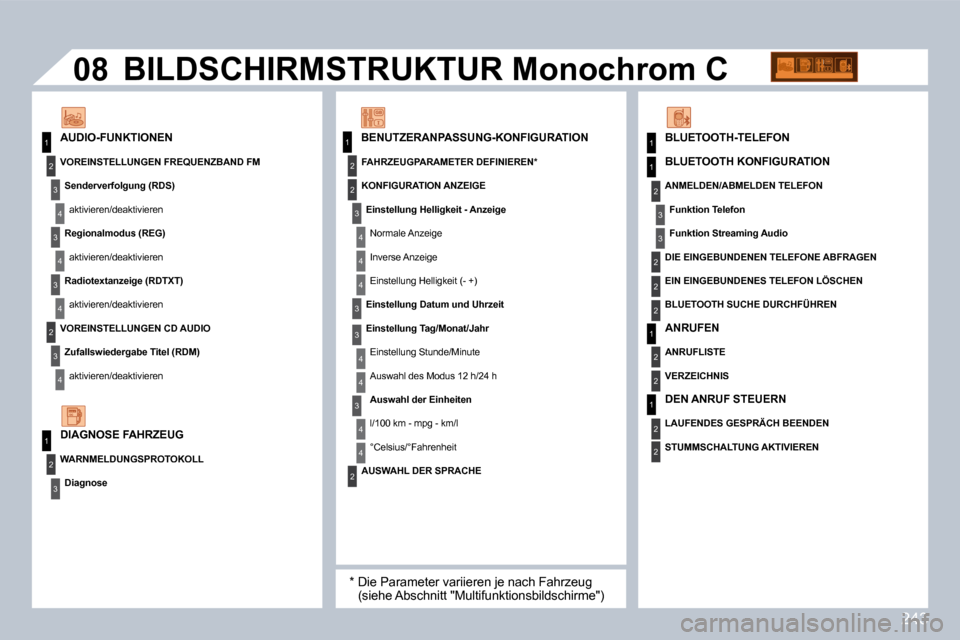

Page 258 of 294
243
11
2
3
4
3
4
3
4
2
3
4
2
3
4
2
4
4
3
3
4
4
1
22
1
2
3
3
08
3
4
4
1
2
2
2
2
1
2
1
2
3
2
BENUTZERANPASSUNG-KONFIGURATION AUDIO-FUNKTIONEN
BILDSCHIRMSTRUKTUR Monochrom C
* Die Parameter variieren je nach Fahrzeug (siehe Abschnitt "Multifunktionsbildschirme")
BLUETOOTH-TELEFON
BLUETOOTH KONFIGURATION
ANMELDEN/ABMELDEN TELEFON
Funktion Telefon
Funktion Streaming Audio
DIE EINGEBUNDENEN TELEFONE ABFRAGEN
EIN EINGEBUNDENES TELEFON LÖSCHEN
BLUETOOTH SUCHE DURCHFÜHREN
DIAGNOSE FAHRZEUG
VOREINSTELLUNGEN FREQUENZBAND FM
Senderverfolgung (RDS)
aktivieren/deaktivieren
Regionalmodus (REG)
aktivieren/deaktivieren
Radiotextanzeige (RDTXT)
aktivieren/deaktivieren
VOREINSTELLUNGEN CD AUDIO
Zufallswiedergabe Titel (RDM)
aktivieren/deaktivieren
FAHRZEUGPARAMETER DEFINIEREN *
WARNMELDUNGSPROTOKOLL
Diagnose
KONFIGURATION ANZEIGE
Einstellung Helligkeit - Anzeige
Normale Anzeige
Inverse Anzeige
Einstellung Helligkeit (- +)
Einstellung Datum und Uhrzeit
Einstellung Tag/Monat/Jahr
Einstellung Stunde/Minute
Auswahl des Modus 12 h/24 h
Auswahl der Einheiten
l/100 km - mpg - km/l
°Celsius/°Fahrenheit
AUSWAHL DER SPRACHE
DEN ANRUF STEUERN
LAUFENDES GESPRÄCH BEENDEN
STUMMSCHALTUNG AKTIVIEREN
ANRUFEN
ANRUFLISTE
VERZEICHNIS

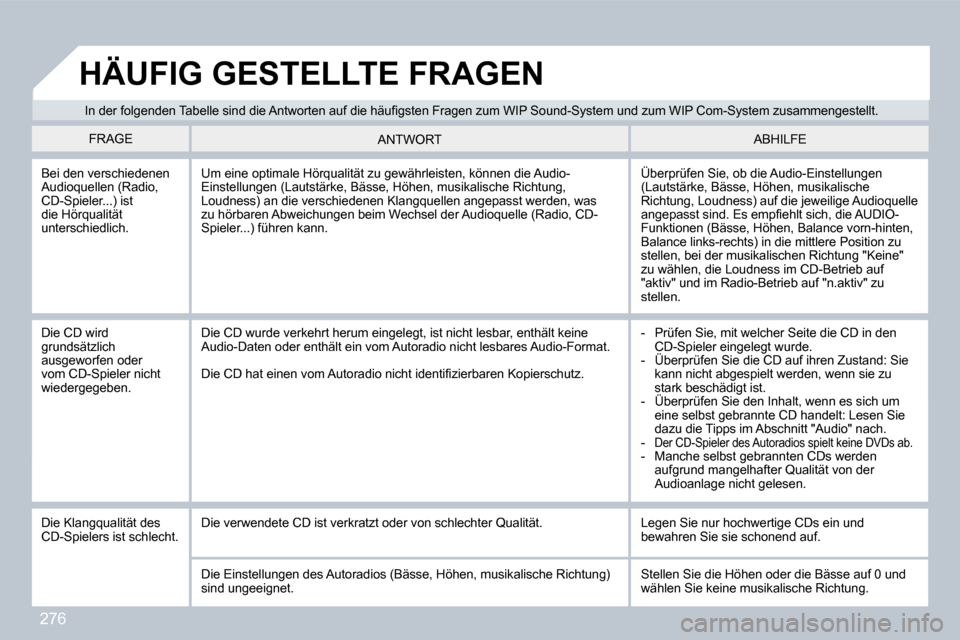

Page 259 of 294
276
I n d e r f o l g e n d e n T a b e l l e s i n d d i e A n t w o r t e n a u f d i e h ä u fi g s t e n F r a g e n z u m W I P S o u n d - S y s t e m u n d z u m W I P C o m - S y s t e m z u s a m m e n g e s t e l l t .
FRAGE ABHILFE ANTWORT
Bei den verschiedenen Audioquellen (Radio, C D - S p i e l e r . . . ) i s t die Hörqualität unterschiedlich.
Überprüfen Sie, ob die Audio-Einstellungen (Lautstärke, Bässe, Höhen, musikalische R i c h t u n g , L o u d n e s s ) a u f d i e j e w e i l i g e A u d i o q u e l l e a n g e p a s s t s i n d . E s e m p fi e h l t s i c h , d i e A U D I O -Funktionen (Bässe, Höhen, Balance vorn-hinten, B a l a n c e l i n k s - r e c h t s ) i n d i e m i t t l e r e P o s i t i o n z u stellen, bei der musikalischen Richtung "Keine" zu wählen, die Loudness im CD-Betrieb auf "aktiv" und im Radio-Betrieb auf "n.aktiv" zu stellen.
Um eine optimale Hörqualität zu gewährleisten, können die Audio-Einstellungen (Lautstärke, Bässe, Höhen, musikalisc he Richtung, L o u d n e s s ) a n d i e v e r s c h i e d e n e n K l a n g q u e l l e n a n g e p a s s t w e r d e n , w a s zu hörbaren Abweichungen beim Wechsel der Audioquel le (Radio, CD- S p i e l e r . . . ) f ü h r e n k a n n .
Die CD wird grundsätzlich ausgeworfen oder vom CD-Spieler nicht wiedergegeben.
- Prüfen Sie, mit welcher Seite die CD in den CD-Spieler eingelegt wurde. - Überprüfen Sie die CD auf ihren Zustand: Sie CD-Spieler eingelegt wurde. CD
kann nicht abgespielt werden, wenn sie zu stark beschädigt ist. - Überprüfen Sie den Inhalt, wenn es sich um stark beschädigt ist. sta
eine selbst gebrannte CD handelt: Lesen Sie dazu die Tipps im Abschnitt "Audio" nach. - Der CD-Spieler des Autoradios spielt keine DVDs ab. - Manche selbst gebrannten CDs werden aufgrund mangelhafter Qualität von der Audioanlage nicht gelesen.
Die CD wurde verkehrt herum eingelegt, ist nicht lesbar, enthält keine Audio-Daten oder enthält ein vom Autoradio nicht le sbares Audio-Format.
D i e C D h a t e i n e n v o m A u t o r a d i o n i c h t i d e n t i fi z i e r b a r e n K o p i e r s c h u t z .
H Ä U F I G G E S T E L L T E F R A G E N
Die Klangqualität des CD-Spielers ist schlecht. Die verwendete CD ist verkratzt oder von schlechte r Qualität. Legen Sie nur hochwertige CDs ein und bewahren Sie sie schonend auf.
D i e E i n s t e l l u n g e n d e s A u t o r a d i o s ( B ä s s e , H ö h e n , m u s i k a l i s c h e R i c h t u n g ) sind ungeeignet. Stellen Sie die Höhen oder die Bässe auf 0 und wählen Sie keine musikalische Richtung.

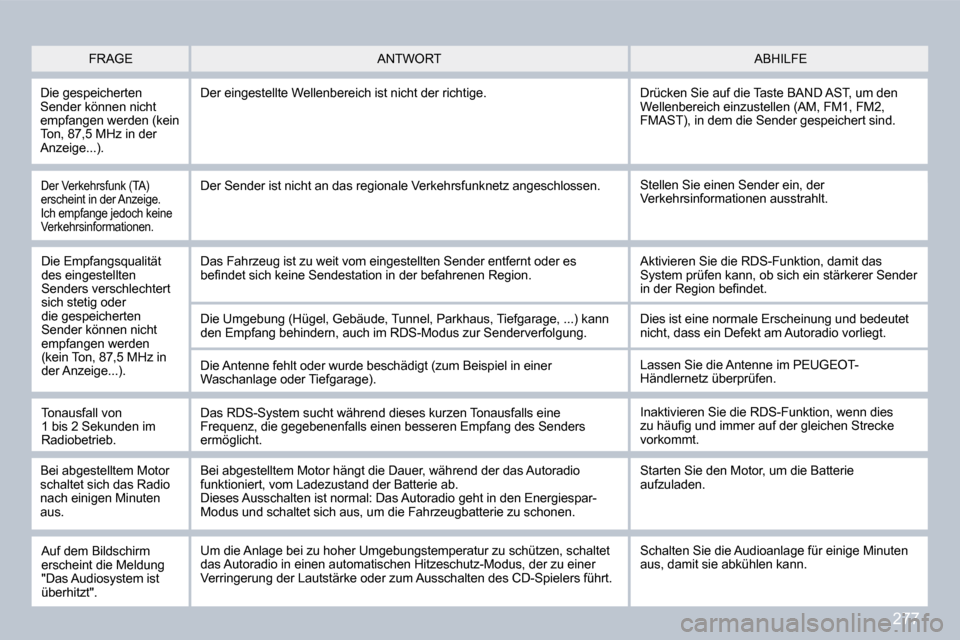

Page 260 of 294
277
FRAGE ABHILFE ANTWORT
Die gespeicherten Sender können nicht empfangen werden (kein Ton, 87,5 MHz in der A n z e i g e . . . ) .
Der eingestellte Wellenbereich ist nicht der richtige. Drücken Sie auf die Taste BAND AST, um den Wellenbereich einzustellen (AM, FM1, FM2, F M A S T ) , i n d e m d i e S e n d e r g e s p e i c h e r t s i n d .
D e r V e r k e h r s f u n k ( T A ) erscheint in der Anzeige. Ich empfange jedoch keine Verkehrsinformationen.
Stellen Sie einen Sender ein, der Verkehrsinformationen ausstrahlt. Der Sender ist nicht an das regionale Verkehrsfunk netz angeschlossen.
Die Empfangsqualität des eingestellten Senders verschlechtert sich stetig oder die gespeicherten Sender können nicht empfangen werden (kein Ton, 87,5 MHz in d e r A n z e i g e . . . ) .
Das Fahrzeug ist zu weit vom eingestellten Sender entfernt oder es b e fi n d e t s i c h k e i n e S e n d e s t a t i o n i n d e r b e f a h r e n e n R e g i o n .
D i e U m g e b u n g ( H ü g e l , G e b ä u d e , T u n n e l , P a r k h a u s , T i e f g a r a g e , . . . ) k a n n den Empfang behindern, auch im RDS-Modus zur Sender verfolgung.
Die Antenne fehlt oder wurde beschädigt (zum Beispiel in einer W a s c h a n l a g e o d e r T i e f g a r a g e ) .
Aktivieren Sie die RDS-Funktion, damit das System prüfen kann, ob sich ein stärkerer Sender i n d e r R e g i o n b e fi n d e t .
Dies ist eine normale Erscheinung und bedeutet nicht, dass ein Defekt am Autoradio vorliegt.
Lassen Sie die Antenne im PEUGEOT-Händlernetz überprüfen.
Tonausfall von1 bis 2 Sekunden im Radiobetrieb.
Das RDS-System sucht während dieses kurzen Tonausf alls eine Frequenz, die gegebenenfalls einen besseren Empfang des Senders ermöglicht.
Inaktivieren Sie die RDS-Funktion, wenn dies z u h ä u fi g u n d i m m e r a u f d e r g l e i c h e n S t r e c k e vorkommt.
Bei abgestelltem Motor schaltet sich das Radio nach einigen Minuten aus.
Bei abgestelltem Motor hängt die Dauer, während der das Autoradio funktioniert, vom Ladezustand der Batterie ab. Dieses Ausschalten ist normal: Das Autoradio geht in den Energiespar-Modus und schaltet sich aus, um die Fahrzeugbatteri e zu schonen.
Starten Sie den Motor, um die Batterie aufzuladen.
Auf dem Bildschirm erscheint die Meldung "Das Audiosystem ist überhitzt".
Schalten Sie die Audioanlage für einige Minuten aus, damit sie abkühlen kann. Um die Anlage bei zu hoher Umgebungstemperatur zu schützen, schaltet das Autoradio in einen automatischen Hitzeschutz-Modus, der zu einer Verringerung der Lautstärke oder zum Ausschalten de s CD-Spielers führt.
