Peugeot 308 CC 2009 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: 308 CC, Model: Peugeot 308 CC 2009Pages: 294, PDF-Größe: 23.56 MB
Page 261 of 294
245

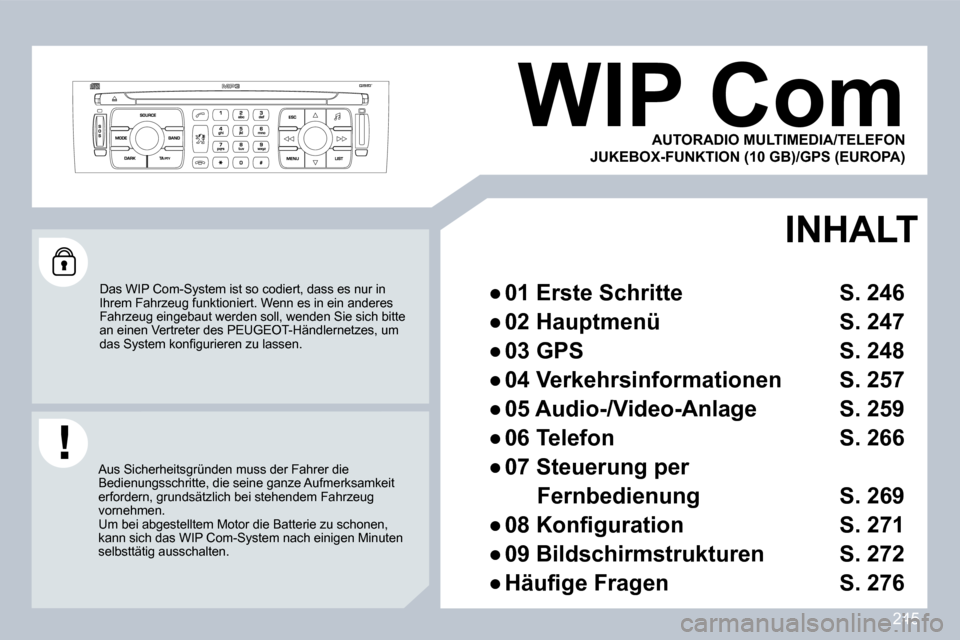

WIP Com
Das WIP Com-System ist so codiert, dass es nur in Ihrem Fahrzeug funktioniert. Wenn es in ein anderes Fahrzeug eingebaut werden soll, wenden Sie sich bitte an einen Vertreter des PEUGEOT-Händlernetzes, um d a s S y s t e m k o n fi g u r i e r e n z u l a s s e n .
Aus Sicherheitsgründen muss der Fahrer die Bedienungsschritte, die seine ganze Aufmerksamkeit erfordern, grundsätzlich bei stehendem Fahrzeug vornehmen. Um bei abgestelltem Motor die Batterie zu schonen, kann sich das WIP Com-System nach einigen Minuten selbsttätig ausschalten.

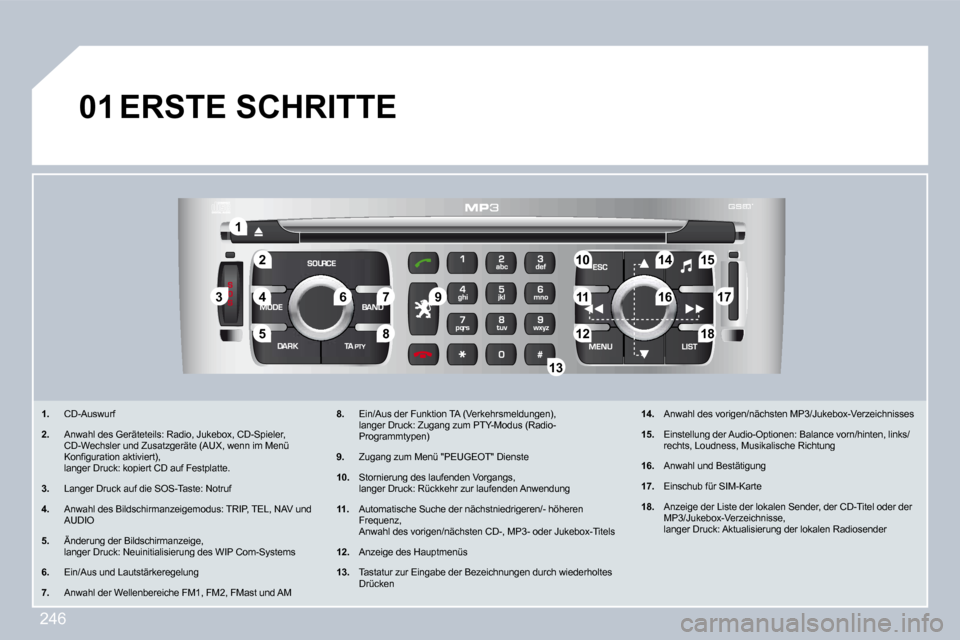

INHALT
Page 262 of 294
246
2 2
1 1
5 5
3 3 4 4
8 8
9 9
1 0 1 0 1 5 1 5
1 1 1 1 1 7 1 7
1 8 1 8 1 2 1 2
1 6 1 6
1 4 1 4
7 7 6 6
1 3 1 3
0 1
1 . CD-Auswurf
2 . Anwahl des Geräteteils: Radio, Jukebox, CD-Spieler, CD-Wechsler und Zusatzgeräte (AUX, wenn im Menü K o n fi g u r a t i o n a k t i v i e r t ) , langer Druck: kopiert CD auf Festplatte.
3 . Langer Druck auf die SOS-Taste: Notruf
4 . Anwahl des Bildschirmanzeigemodus: TRIP, TEL, NAV und AUDIO
5 . Änderung der Bildschirmanzeige, langer Druck: Neuinitialisierung des WIP Com-Systems
6 . Ein/Aus und Lautstärkeregelung
7 . Anwahl der Wellenbereiche FM1, FM2, FMast und AM
8 . E i n / A u s d e r F u n k t i o n T A ( V e r k e h r s m e l d u n g e n ) , langer Druck: Zugang zum PTY-Modus (Radio- P r o g r a m m t y p e n )
9 . Zugang zum Menü "PEUGEOT" Dienste
1 0 . Stornierung des laufenden Vorgangs, langer Druck: Rückkehr zur laufenden Anwendung
1 1 . Automatische Suche der nächstniedrigeren/- höheren Frequenz, Anwahl des vorigen/nächsten CD-, MP3- oder Jukebox -Titels
1 2 . Anzeige des Hauptmenüs
1 3 . Tastatur zur Eingabe der Bezeichnungen durch wiederholtes Drücken
1 4 . Anwahl des vorigen/nächsten MP3/Jukebox-Verzeichni sses
1 5 . Einstellung der Audio-Optionen: Balance vorn/hinten, links/rechts, Loudness, Musikalische Richtung
1 6 . Anwahl und Bestätigung
1 7 . Einschub für SIM-Karte
1 8 . Anzeige der Liste der lokalen Sender, der CD-Titel oder der MP3/Jukebox-Verzeichnisse, langer Druck: Aktualisierung der lokalen Radiosend er
E R S T E S C H R I T T E
Page 263 of 294
247

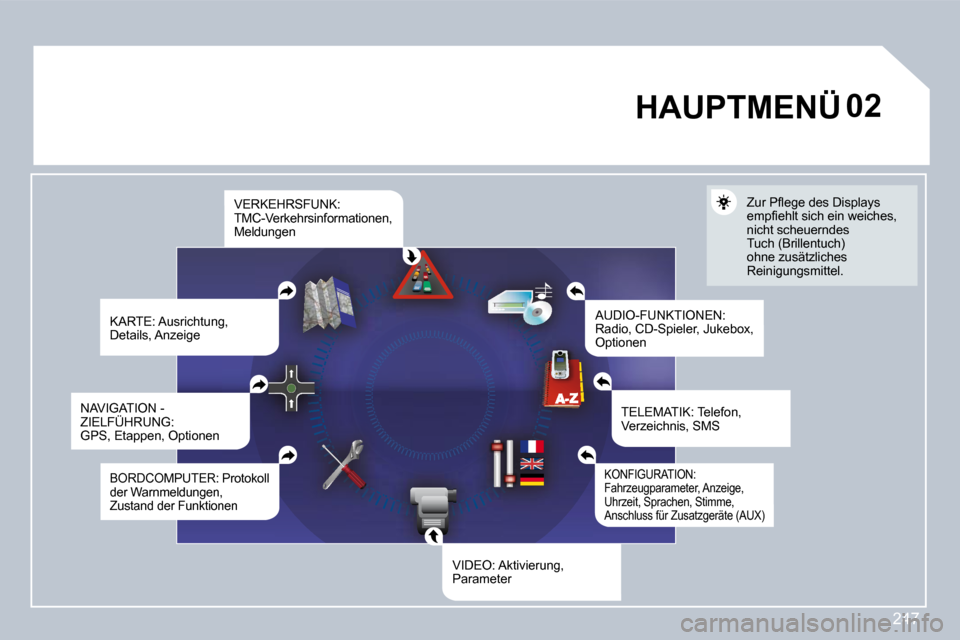

0 2 H A U P T M E N Ü
KARTE: Ausrichtung, Details, Anzeige
AUDIO-FUNKTIONEN: Radio, CD-Spieler, Jukebox, Optionen
Z u r P fl e g e d e s D i s p l a y s e m p fi e h l t s i c h e i n w e i c h e s , nicht scheuerndes T u c h ( B r i l l e n t u c h ) ohne zusätzliches Reinigungsmittel.
TELEMATIK: Telefon, Verzeichnis, SMS
KONFIGURATION: Fahrzeugparameter, Anzeige, Uhrzeit, Sprachen, Stimme, A n s c h l u s s f ü r Z u s a t z g e r ä t e ( A U X )
VIDEO: Aktivierung, Parameter
BORDCOMPUTER: Protokoll der Warnmeldungen, Zustand der Funktionen
NAVIGATION - ZIELFÜHRUNG:GPS, Etappen, Optionen
VERKEHRSFUNK:TMC-Verkehrsinformationen, Meldungen
Page 264 of 294
248
MENU
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
0 3
1 1
2 2
3 3
4 4
6 6
8 8
7 7

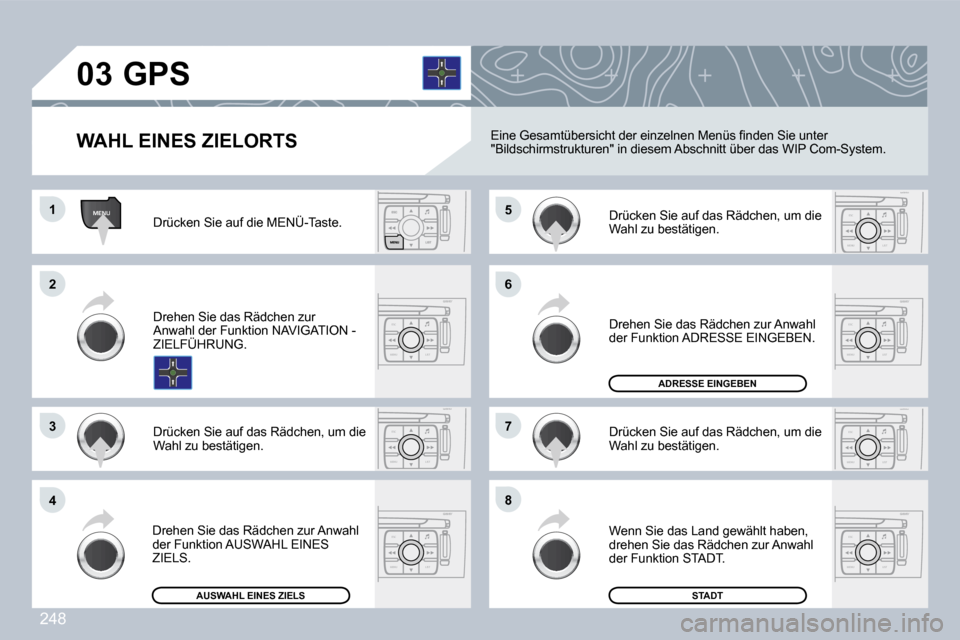

5 5 Drücken Sie auf die MENÜ-Taste.
Drehen Sie das Rädchen zur Anwahl der Funktion NAVIGATION - ZIELFÜHRUNG.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen zur Anwahl der Funktion AUSWAHL EINES ZIELS.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen zur Anwahl der Funktion ADRESSE EINGEBEN.
Wenn Sie das Land gewählt haben, drehen Sie das Rädchen zur Anwahl der Funktion STADT.
S T A D T
A D R E S S E E I N G E B E N
A U S W A H L E I N E S Z I E L S
E i n e G e s a m t ü b e r s i c h t d e r e i n z e l n e n M e n ü s fi n d e n S i e u n t e r "Bildschirmstrukturen" in diesem Abschnitt über das WIP Com-System.
G P S
W A H L E I N E S Z I E L O R T S
Page 265 of 294
249
ESC
MENU LISTESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST 9 9
1 0 1 0
1 1 1 1
1 3 1 3
1 4 1 4

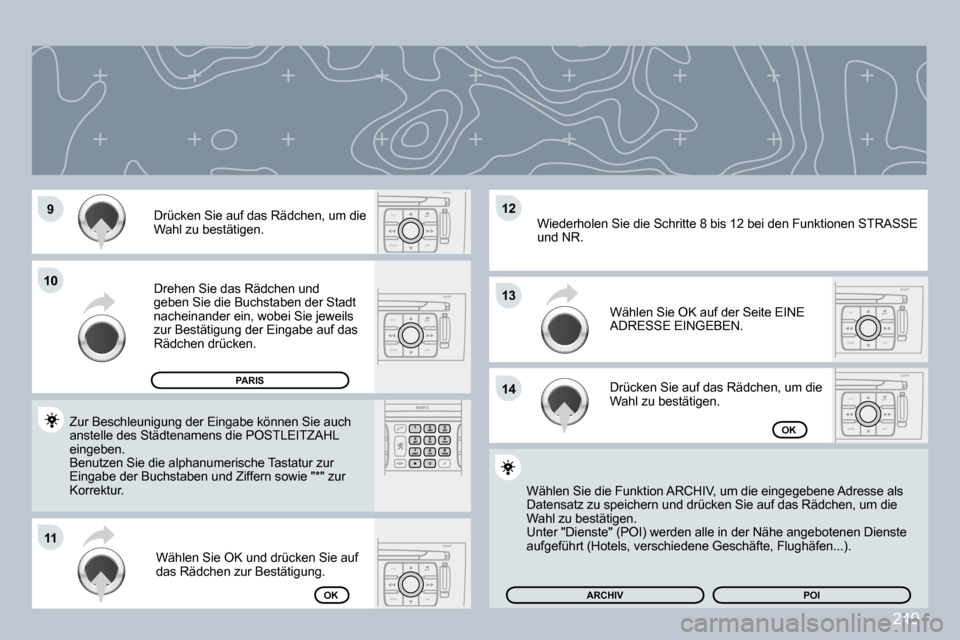

1 2 1 2 Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen und geben Sie die Buchstaben der Stadt nacheinander ein, wobei Sie jeweils zur Bestätigung der Eingabe auf das Rädchen drücken.
Wählen Sie OK und drücken Sie auf das Rädchen zur Bestätigung.
Zur Beschleunigung der Eingabe können Sie auch anstelle des Städtenamens die POSTLEITZAHL eingeben. Benutzen Sie die alphanumerische Tastatur zur Eingabe der Buchstaben und Ziffern sowie "*" zur Korrektur.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Wählen Sie OK auf der Seite EINE ADRESSE EINGEBEN.
Wiederholen Sie die Schritte 8 bis 12 bei den Funk tionen STRASSE und NR.
O K
O K
Wählen Sie die Funktion ARCHIV, um die eingegebene Adresse als Datensatz zu speichern und drücken Sie auf das Rädchen, um die Wahl zu bestätigen. U n t e r " D i e n s t e " ( P O I ) w e r d e n a l l e i n d e r N ä h e a n g e b o t e n e n D i e n s t e a u f g e f ü h r t ( H o t e l s , v e r s c h i e d e n e G e s c h ä f t e , F l u g h ä f e n . . . ) .
A R C H I V
P A R I S
POI
Page 266 of 294
250
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
MENU
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
0 3
1 1
2 2
3 3
4 4
6 6
8 8
7 7
5 5

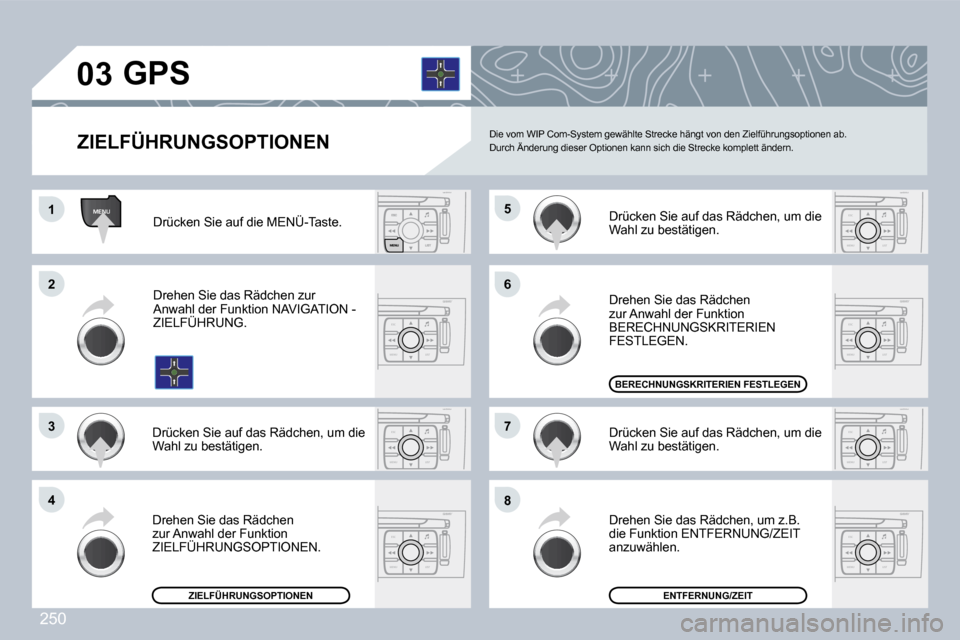

Z I E L F Ü H R U N G S O P T I O N E N
G P S
Die vom WIP Com-System gewählte Strecke hängt von den Zielführungsoptionen ab. Durch Änderung dieser Optionen kann sich die Strecke komplett ändern.
Drücken Sie auf die MENÜ-Taste.
Drehen Sie das Rädchen zur Anwahl der Funktion NAVIGATION - ZIELFÜHRUNG.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen zur Anwahl der Funktion ZIELFÜHRUNGSOPTIONEN.
Drehen Sie das Rädchen zur Anwahl der Funktion BERECHNUNGSKRITERIEN FESTLEGEN.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Z I E L F Ü H R U N G S O P T I O N E N E N T F E R N U N G / Z E I T
B E R E C H N U N G S K R I T E R I E N F E S T L E G E N
Drehen Sie das Rädchen, um z.B. die Funktion ENTFERNUNG/ZEIT anzuwählen.
Page 267 of 294
251
ESC
MENU LISTESC
MENU LIST
MENU
ESC
MENU LISTESC
MENU LIST
ESC
MENU LIST
ESC
MENU LISTESC
MENU LIST
ESC
MENU LIST 9 9
1 0 1 0
1 1 1 1
1 2 1 2
2 2
4 4
3 3
1 1
5 5

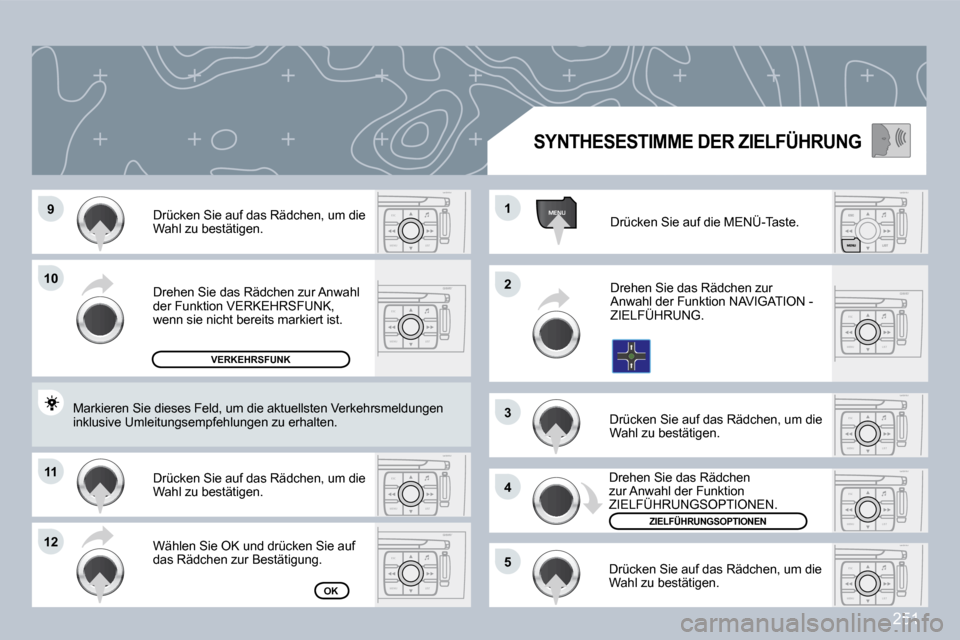

Drehen Sie das Rädchen zur Anwahl der Funktion VERKEHRSFUNK, wenn sie nicht bereits markiert ist.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Wählen Sie OK und drücken Sie auf das Rädchen zur Bestätigung.
V E R K E H R S F U N K
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Markieren Sie dieses Feld, um die aktuellsten Verk ehrsmeldungen inklusive Umleitungsempfehlungen zu erhalten.
O K
S Y N T H E S E S T I M M E D E R Z I E L F Ü H R U N G
Drücken Sie auf die MENÜ-Taste.
Drehen Sie das Rädchen zur Anwahl der Funktion NAVIGATION - ZIELFÜHRUNG.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Z I E L F Ü H R U N G S O P T I O N E N
Drehen Sie das Rädchen zur Anwahl der Funktion ZIELFÜHRUNGSOPTIONEN.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Page 268 of 294
252
ESC
MENU LIST
ESC
MENU LIST
MENU
ESC
MENU LIST
ESC
MENU LIST
S
O S SOU R CE
MODE B AND TP T
A Y
DARK
ESC
MENU LIST
ESC
MENU LIST
0 3
6 6
7 7
8 8
2 2
4 4
3 3

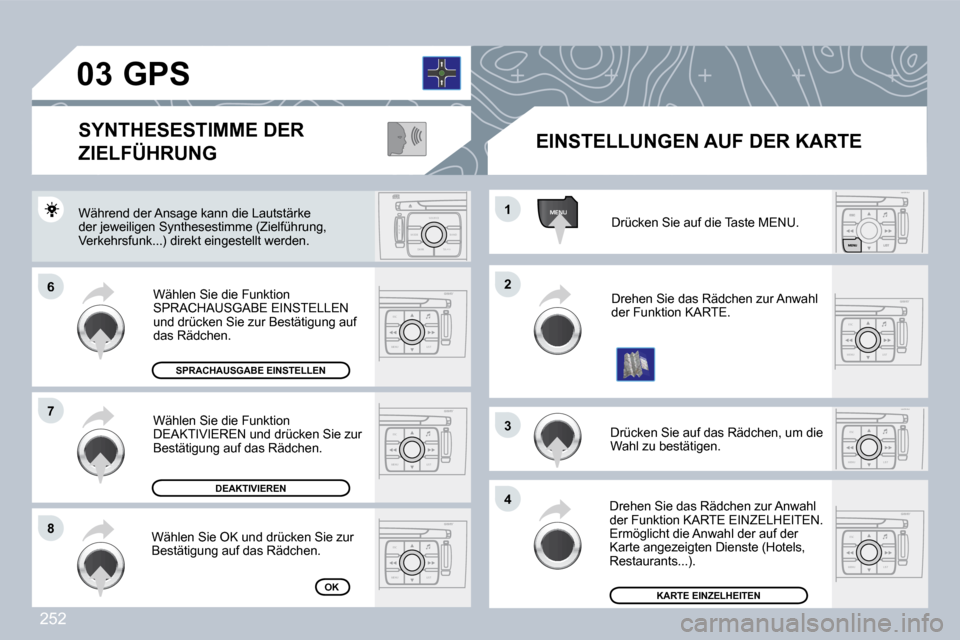

1 1 Drücken Sie auf die Taste MENU.
Drehen Sie das Rädchen zur Anwahl der Funktion KARTE.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen zur Anwahl der Funktion KARTE EINZELHEITEN. Ermöglicht die Anwahl der auf der Karte angezeigten Dienste (Hotels, R e s t a u r a n t s . . . ) .
E I N S T E L L U N G E N A U F D E R K A R T E
K A R T E E I N Z E L H E I T E N
Während der Ansage kann die Lautstärke der jeweiligen Synthesestimme (Zielführung, V e r k e h r s f u n k . . . ) d i r e k t e i n g e s t e l l t w e r d e n .
S Y N T H E S E S T I M M E D E R
Z I E L F Ü H R U N G
Wählen Sie die Funktion SPRACHAUSGABE EINSTELLEN und drücken Sie zur Bestätigung auf das Rädchen.
G P S
S P R A C H A U S G A B E E I N S T E L L E N
D E A K T I V I E R E N
Wählen Sie die Funktion DEAKTIVIEREN und drücken Sie zur Bestätigung auf das Rädchen.
O K
Wählen Sie OK und drücken Sie zur Bestätigung auf das Rädchen.
Page 269 of 294
253
ESC
MENU LIST
MENU
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
0 3
1 1
2 2
3 3
4 4
6 6
7 7
5 5

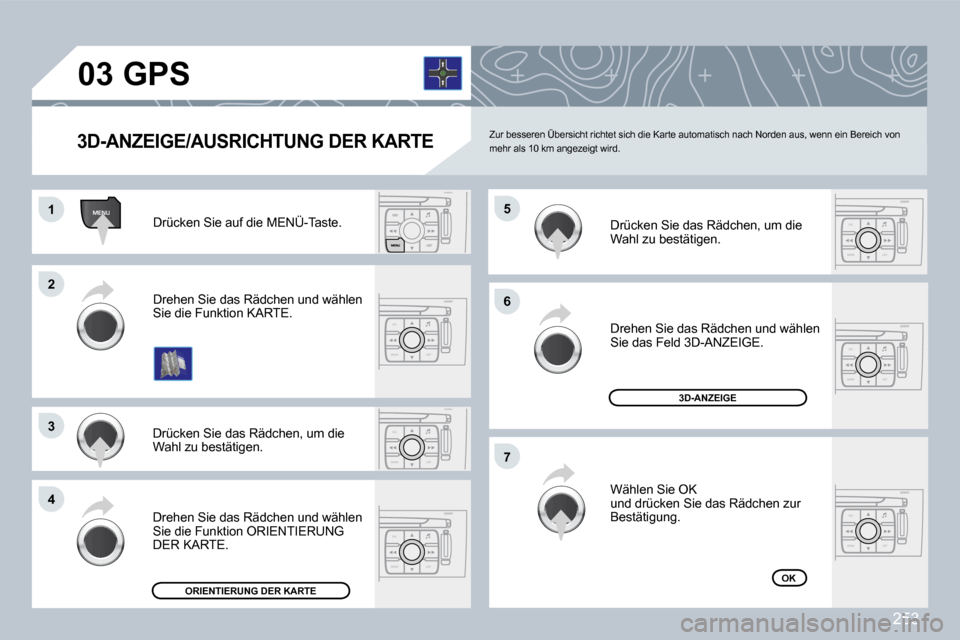

Zur besseren Übersicht richtet sich die Karte auto matisch nach Norden aus, wenn ein Bereich von mehr als 10 km angezeigt wird.
Drehen Sie das Rädchen und wählen Sie die Funktion KARTE.
Drücken Sie auf die MENÜ-Taste. Drücken Sie das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen und wählen Sie das Feld 3D-ANZEIGE.
Drehen Sie das Rädchen und wählen Sie die Funktion ORIENTIERUNG DER KARTE.
Drücken Sie das Rädchen, um die Wahl zu bestätigen.
3 D - A N Z E I G E / A U S R I C H T U N G D E R K A R T E
G P S
O R I E N T I E R U N G D E R K A R T E
3 D - A N Z E I G E
O K
Wählen Sie OK und drücken Sie das Rädchen zur Bestätigung.
Page 270 of 294
254
ESC
MENU LIST
MENU
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
ESC
MENU LIST
0 3
1 1
2 2
3 3
4 4
6 6
7 7

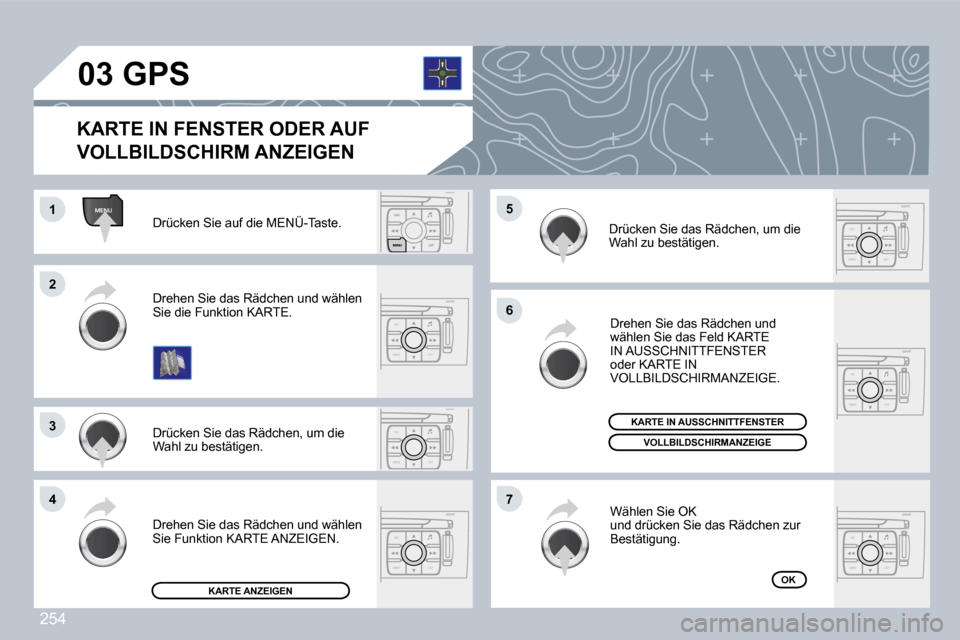

5 5 Drücken Sie auf die MENÜ-Taste.
Drücken Sie das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen und wählen Sie die Funktion KARTE. Drehen Sie das Rädchen und wählen Sie das Feld KARTE IN AUSSCHNITTFENSTER oder KARTE IN VOLLBILDSCHIRMANZEIGE.
Wählen Sie OK und drücken Sie das Rädchen zur Bestätigung.
Drücken Sie das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen und wählen Sie Funktion KARTE ANZEIGEN.
K A R T E I N F E N S T E R O D E R A U F
V O L L B I L D S C H I R M A N Z E I G E N
G P S
K A R T E A N Z E I G E N
V O L L B I L D S C H I R M A N Z E I G E
O K
K A R T E I N A U S S C H N I T T F E N S T E R
