Peugeot 308 CC 2009 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: 308 CC, Model: Peugeot 308 CC 2009Pages: 294, PDF-Größe: 23.56 MB

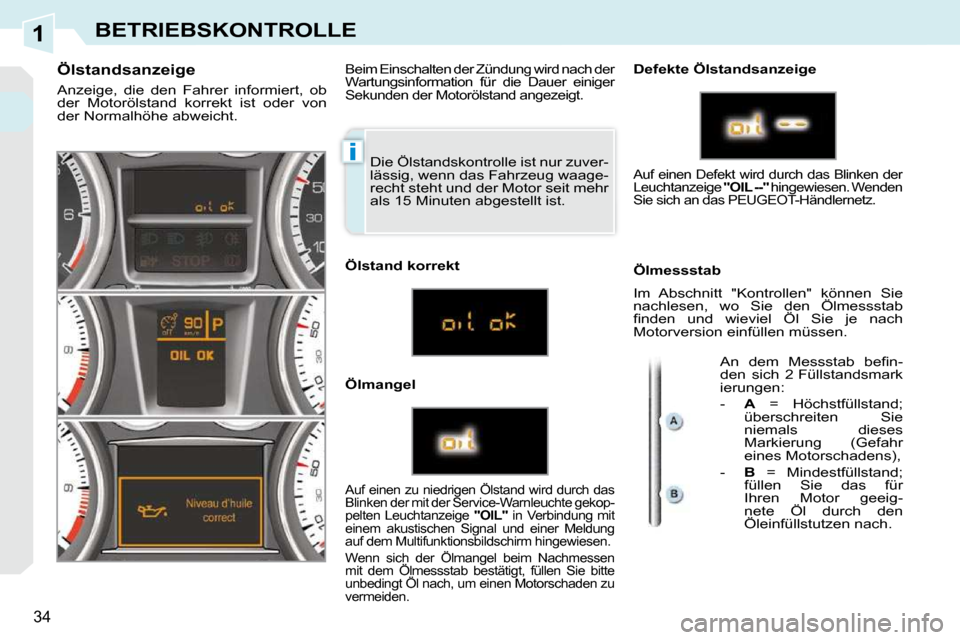

Page 31 of 294
1
i
34
BETRIEBSKONTROLLE
Die Ölstandskontrolle ist nur zuver-
lässig, wenn das Fahrzeug waage-
recht steht und der Motor seit mehr
als 15 Minuten abgestellt ist.
Ölstandsanzeige
Anzeige, die den Fahrer informiert, ob
der Motorölstand korrekt ist oder von
der Normalhöhe abweicht.
Beim Einschalten der Zündung wird nach der
Wartungsinformation für die Dauer einiger
Sekunden der Motorölstand angezeigt.
Ölstand korrekt
Ölmangel Defekte Ölstandsanzeige
Ölmessstab
Auf einen zu niedrigen Ölstand wird durch das
Blinken der mit der Service-Warnleuchte gekop-
pelten Leuchtanzeige
"OIL
" i n V e r b i n d u n g m i t
einem akustischen Signal und einer Meldung
auf dem Multifunktionsbildschirm hingewiesen.
Wenn sich der Ölmangel beim Nachmessen
mit dem Ölmessstab bestätigt, füllen Sie bitte
unbedingt Öl nach, um einen Motorschaden zu
vermeiden.
Auf einen Defekt wird durch das Blinken der
Leuchtanzeige "OIL --" hingewiesen. Wenden
S i e s i c h a n d a s P E U G E O T - H ä n d l e r n e t z .
Im Abschnitt "Kontrollen" können Sie
nachlesen, wo Sie den Ölmessstab
fi n d e n u n d w i e v i e l Ö l S i e j e n a c h
Motorversion einfüllen müssen.
A n d e m M e s s s t a b b e fi n -
den sich 2 Füllstandsmark
ierungen:
- A = H ö c h s t f ü l l s t a n d ;
überschreiten Sie
niemals dieses
Markierung (Gefahr
eines Motorschadens),
- B = Mindestfüllstand;
füllen Sie das für
Ihren Motor geeig-
nete Öl durch den
Öleinfüllstutzen nach.

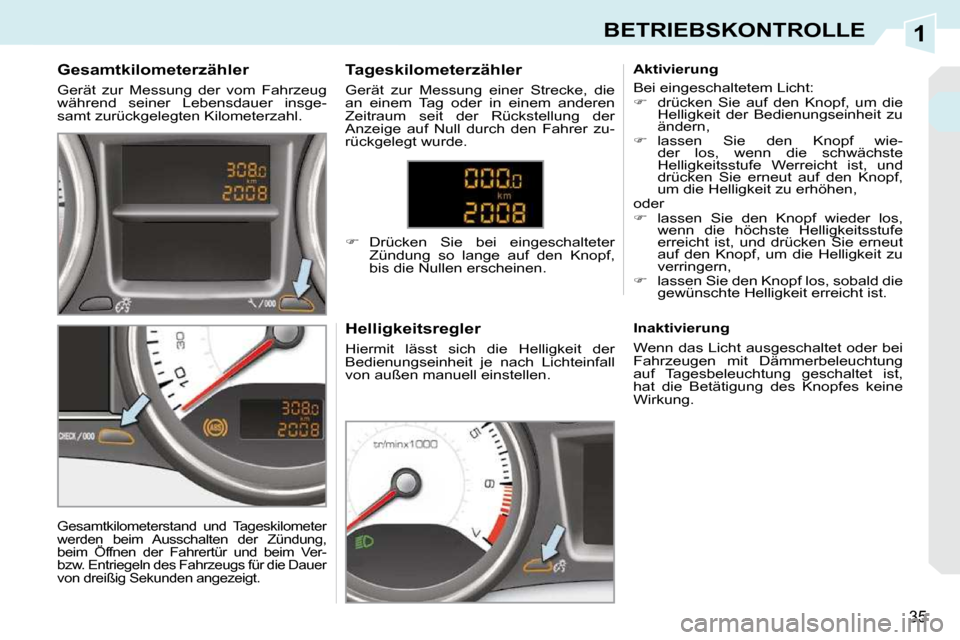

Page 32 of 294
1
35
BETRIEBSKONTROLLE
Gesamtkilometerzähler
Gerät zur Messung der vom Fahrzeug
während seiner Lebensdauer insge-
samt zurückgelegten Kilometerzahl. Helligkeitsregler
H i e r m i t l ä s s t s i c h d i e H e l l i g k e i t d e r
Bedienungseinheit je nach Lichteinfall
von außen manuell einstellen.
Gesamtkilometerstand und Tageskilometer
werden beim Ausschalten der Zündung,
b e i m Ö f f n e n d e r F a h r e r t ü r u n d b e i m V e r -
bzw. Entriegeln des Fahrzeugs für die Dauer
von dreißig Sekunden angezeigt.
Tageskilometerzähler
Gerät zur Messung einer Strecke, die
an einem Tag oder in einem anderen
Zeitraum seit der Rückstellung der
Anzeige auf Null durch den Fahrer zu-
rückgelegt wurde.
Drücken Sie bei eingeschalteter
Zündung so lange auf den Knopf,
bis die Nullen erscheinen. Aktivierung
Bei eingeschaltetem Licht:
drücken Sie auf den Knopf, um die
H e l l i g k e i t d e r B e d i e n u n g s e i n h e i t z u
ändern,
lassen Sie den Knopf wie-
der los, wenn die schwächste
H e l l i g k e i t s s t u f e W e r r e i c h t i s t , u n d
drücken Sie erneut auf den Knopf,
u m d i e H e l l i g k e i t z u e r h ö h e n ,
oder
lassen Sie den Knopf wieder los,
w e n n d i e h ö c h s t e H e l l i g k e i t s s t u f e
erreicht ist, und drücken Sie erneut
a u f d e n K n o p f , u m d i e H e l l i g k e i t z u
verringern,
lassen Sie den Knopf los, sobald die
g e w ü n s c h t e H e l l i g k e i t e r r e i c h t i s t .
Inaktivierung
Wenn das Licht ausgeschaltet oder bei
Fahrzeugen mit Dämmerbeleuchtung
auf Tagesbeleuchtung geschaltet ist,
hat die Betätigung des Knopfes keine
Wirkung.
Page 33 of 294
2
36
MULTIFUNKTIONS-BILDSCHIRME
Hauptmenü Menü "Audio-
Funktionen"
Drücken Sie auf die Taste "MENU" ,
um zum Hauptmenü zu gelangen:
- Audio-Funktionen,
- Diagnose Fahrzeug,
- B e n u t z e r a n p a s s u n g - K o n fi g u r a t i o n ,
- Telefon (Freisprecheinrichtung).
Drücken Sie auf die Taste " " oder
" ", um das gewünschte Menü anzu-
wählen und bestätigen Sie Ihre Wahl
durch Druck auf die Taste "OK" .
Wenn das WIP Sound eingeschaltet ist
und Sie dieses Menü angewählt haben,
können Sie die Radiofunktionen (RDS,
REG, Radio Text) oder die Funktionen
des CD-Spielers (Anspielen der Titel,
Zufallswiedergabe, CD-Wiederholung)
aktivieren bzw. inaktivieren.
Einzelheiten zur Anwendung "Audio-
F u n k t i o n e n " fi n d e n S i e i m A b s c h n i t t
"Audioanlage und Telematik" unter WIP
Sound.
MONOCHROMBILDSCHIRM C (MIT WIP SOUND)
Bildschirmanzeigen
Der Bildschirm liefert folgende
Informationen:
- Uhrzeit,
- Datum,
- Außentemperatur (blinkt bei Glatteisgefahr),
- Überprüfung der Fahrzeugzugänge (Türen, Kofferraum, ...),
- Audiogeräte (Radio, CD, ...),
- Bordcomputer (siehe Ende des Abschnitts).
Warnmeldungen (z.B. "Abgassystem
defekt") oder Informationen (z.B.
"Automat. Einschalten der Scheinwerfer
aktiviert") werden gegebenenfalls vo-
rübergehend angezeigt. Sie können
durch Druck auf die Taste "ESC" ge-
löscht werden. Bedienungstasten
Vom Bedienfeld des WIP Sound aus
können Sie:
durch Druck auf die Taste "MENU"
zum Hauptmenü gelangen,
durch Druck auf die Tasten " " oder
" " die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
durch Druck auf die Taste "MODE"
die Grundeinstellung (Bordcomputer,
Audioquelle...) ändern,
durch Druck auf die Tasten " " oder
" " einen Einstellwert ändern,
durch Druck auf die Taste "OK" Ihre
Wahl bestätigen,
oder
durch Druck auf die Taste "ESC"
den laufenden Vorgang abbrechen.
Page 34 of 294
2MULTIFUNKTIONS-BILDSCHIRME
Menü "Diagnose
Fahrzeug"
Drücken Sie auf die Taste "
MENU " ,
um zum Hauptmenü zu gelangen.
Drücken Sie auf die Pfeile und dann
auf " OK
" , um das Menü "
Diagnose
Fahrzeug
" anzuwählen.
Wählen Sie im Menü " Diagnose
Fahrzeug
" die folgende Anwendung:
Warnliste
Sie gibt einen Überblick über die aktiven
Warnmeldungen und zeigt sie nachei-
nander auf dem Multifunktionsbildschirm
an.
Nach Anwahl dieses Menüs kön-
nen Sie Informationen über den
Zustand des Fahrzeugs wie z.B. das
Warnmeldungsprotokoll abrufen.
F a h r z e u g p a r a m e t e r d e fi n i e r e n
Nach Anwahl dieses Menüs können Sie
folgende Fahrzeugfunktionen ein- bzw.
ausschalten:
- Einzelentriegelung
(siehe Abschnitt "Öffnen/Schließen"),
- Nachleuchtfunktion und Zugangsbeleuchtung (siehe
Abschnitt "Sicht"),
- Ambiente Beleuchtung (siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht").
Menü "Benutzeranpassung-
Konfiguration"
Nach Anwahl dieses Menüs haben Sie
Zugriff auf folgende Funktionen:
- F a h r z e u g p a r a m e t e r d e fi n i e r e n ,
- K o n fi g u r a t i o n A n z e i g e ,
- Auswahl der Sprache.

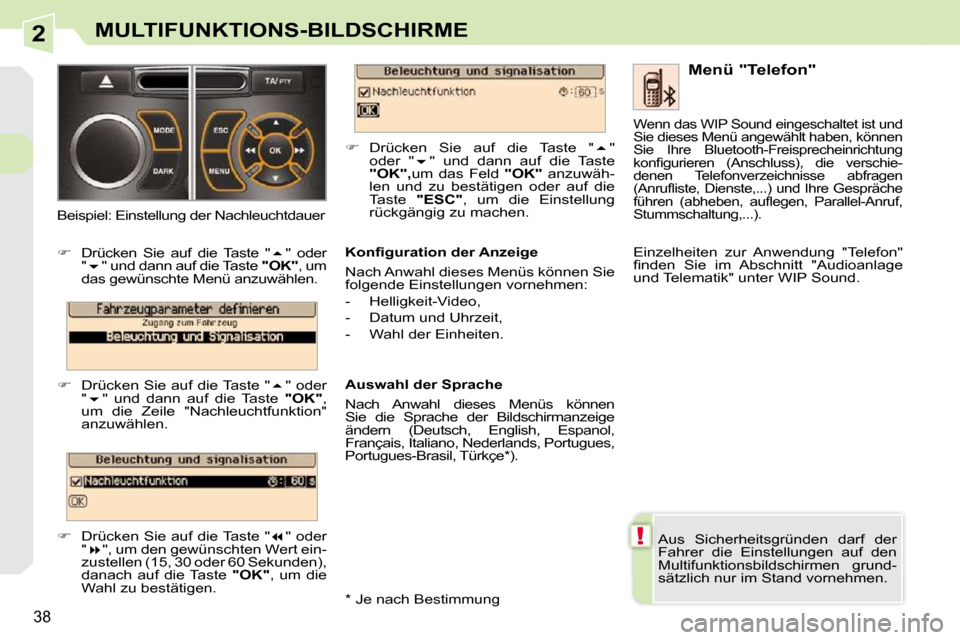

Page 35 of 294
2
!
38
MULTIFUNKTIONS-BILDSCHIRME
Aus Sicherheitsgründen darf der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen grund-
sätzlich nur im Stand vornehmen. Menü "Telefon"
K o n fi g u r a t i o n d e r A n z e i g e
Nach Anwahl dieses Menüs können Sie
folgende Einstellungen vornehmen:
- Helligkeit-Video,
- Datum und Uhrzeit,
- Wahl der Einheiten.
Auswahl der Sprache
Nach Anwahl dieses Menüs können
Sie die Sprache der Bildschirmanzeige
ändern (Deutsch, English, Espanol,
Français, Italiano, Nederlands, Portugues,
Portugues-Brasil, Türkçe * ).
Beispiel: Einstellung der Nachleuchtdauer
Drücken Sie auf die Taste " " oder
" " und dann auf die Taste "OK" , um
das gewünschte Menü anzuwählen.
Drücken Sie auf die Taste " " oder
" " und dann auf die Taste "OK" ,
um die Zeile "Nachleuchtfunktion"
anzuwählen.
Drücken Sie auf die Taste " " oder
" ", um den gewünschten Wert ein-
zustellen (15, 30 oder 60 Sekunden),
danach auf die Taste "OK" , um die
Wahl zu bestätigen.
Drücken Sie auf die Taste " "
oder " " und dann auf die Taste
"OK", um das Feld "OK" anzuwäh-
len und zu bestätigen oder auf die
Taste "ESC" , um die Einstellung
rückgängig zu machen.
Wenn das WIP Sound eingeschaltet ist und
Sie dieses Menü angewählt haben, können
Sie Ihre Bluetooth-Freisprecheinrichtung
k o n fi g u r i e r e n ( A n s c h l u s s ) , d i e v e r s c h i e -
denen Telefonverzeichnisse abfragen
( A n r u fl i s t e , D i e n s t e , . . . ) u n d I h r e G e s p r ä c h e
f ü h r e n ( a b h e b e n , a u fl e g e n , P a r a l l e l - A n r u f ,
Stummschaltung,...).
Einzelheiten zur Anwendung "Telefon"
fi n d e n S i e i m A b s c h n i t t " A u d i o a n l a g e
und Telematik" unter WIP Sound.
* Je nach Bestimmung

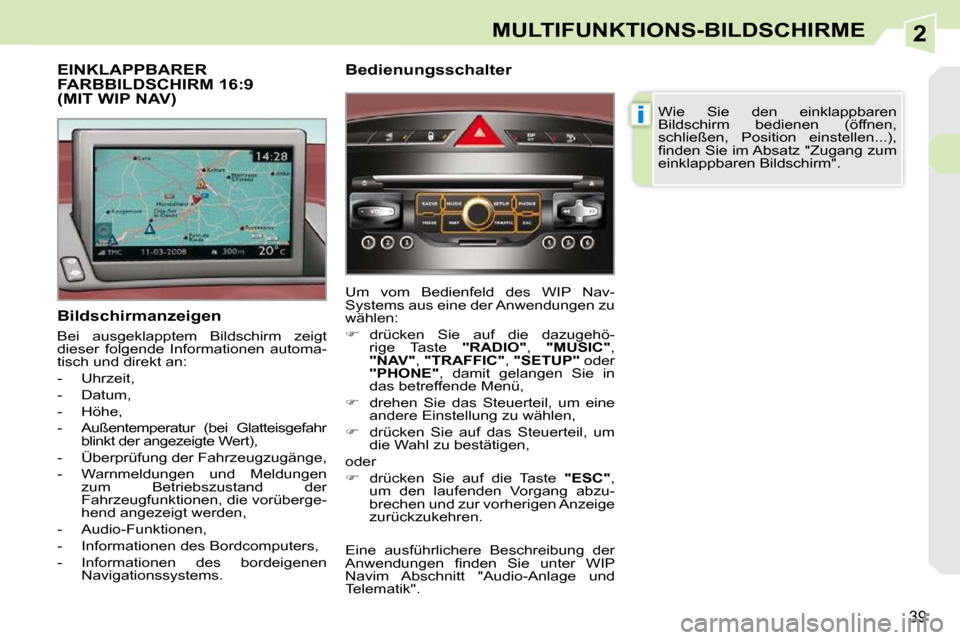

Page 36 of 294
2
i
39
MULTIFUNKTIONS-BILDSCHIRME
Bildschirmanzeigen
Bei ausgeklapptem Bildschirm zeigt
dieser folgende Informationen automa-
tisch und direkt an:
- Uhrzeit,
- Datum,
- Höhe,
- Außentemperatur (bei Glatteisgefahr blinkt der angezeigte Wert),
- Überprüfung der Fahrzeugzugänge,
- Warnmeldungen und Meldungen zum Betriebszustand der
Fahrzeugfunktionen, die vorüberge-
hend angezeigt werden,
- Audio-Funktionen,
- Informationen des Bordcomputers,
- Informationen des bordeigenen Navigationssystems.
EINKLAPPBARER FARBBILDSCHIRM 16:9 (MIT WIP NAV)
Bedienungsschalter
Um vom Bedienfeld des WIP Nav-
Systems aus eine der Anwendungen zu
wählen:
drücken Sie auf die dazugehö-
rige Taste "RADIO" , "MUSIC" ,
"NAV" , "TRAFFIC" , "SETUP" oder
"PHONE" , damit gelangen Sie in
das betreffende Menü,
drehen Sie das Steuerteil, um eine
andere Einstellung zu wählen,
drücken Sie auf das Steuerteil, um
die Wahl zu bestätigen,
oder
drücken Sie auf die Taste "ESC" ,
um den laufenden Vorgang abzu-
brechen und zur vorherigen Anzeige
zurückzukehren. Wie Sie den einklappbaren
Bildschirm bedienen (öffnen,
schließen, Position einstellen...),
fi n d e n S i e i m A b s a t z " Z u g a n g z u m
einklappbaren Bildschirm".
Eine ausführlichere Beschreibung der
A n w e n d u n g e n fi n d e n S i e u n t e r W I P
Navim Abschnitt "Audio-Anlage und
Telematik".

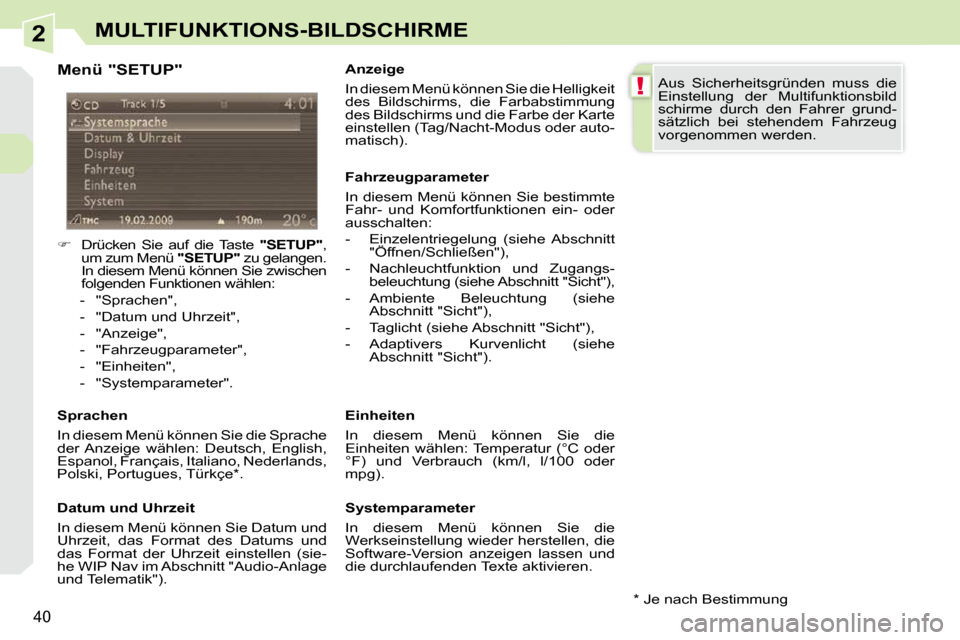

Page 37 of 294
2
!
40
MULTIFUNKTIONS-BILDSCHIRME
Menü "SETUP"
Drücken Sie auf die Taste "SETUP" ,
um zum Menü "SETUP" zu gelangen.
In diesem Menü können Sie zwischen
folgenden Funktionen wählen:
- "Sprachen",
- "Datum und Uhrzeit",
- "Anzeige",
- "Fahrzeugparameter",
- "Einheiten",
- "Systemparameter".
Sprachen
In diesem Menü können Sie die Sprache
der Anzeige wählen: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Polski, Portugues, Türkçe * .
Datum und Uhrzeit
In diesem Menü können Sie Datum und
Uhrzeit, das Format des Datums und
das Format der Uhrzeit einstellen (sie-
he WIP Nav im Abschnitt "Audio-Anlage
und Telematik"). Anzeige
In diesem Menü können Sie die Helligkeit
des Bildschirms, die Farbabstimmung
des Bildschirms und die Farbe der Karte
einstellen (Tag/Nacht-Modus oder auto-
matisch).
Fahrzeugparameter
In diesem Menü können Sie bestimmte
Fahr- und Komfortfunktionen ein- oder
ausschalten:
- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),
- Nachleuchtfunktion und Zugangs- beleuchtung (siehe Abschnitt "Sicht"),
- Ambiente Beleuchtung (siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Adaptivers Kurvenlicht (siehe Abschnitt "Sicht").
Einheiten
In diesem Menü können Sie die
Einheiten wählen: Temperatur (°C oder
°F) und Verbrauch (km/l, l/100 oder
mpg).
Systemparameter
In diesem Menü können Sie die
Werkseinstellung wieder herstellen, die
Software-Version anzeigen lassen und
die durchlaufenden Texte aktivieren. Aus Sicherheitsgründen muss die
Einstellung der Multifunktionsbild
schirme durch den Fahrer grund-
sätzlich bei stehendem Fahrzeug
vorgenommen werden.
* Je nach Bestimmung
Page 38 of 294
2
i
41

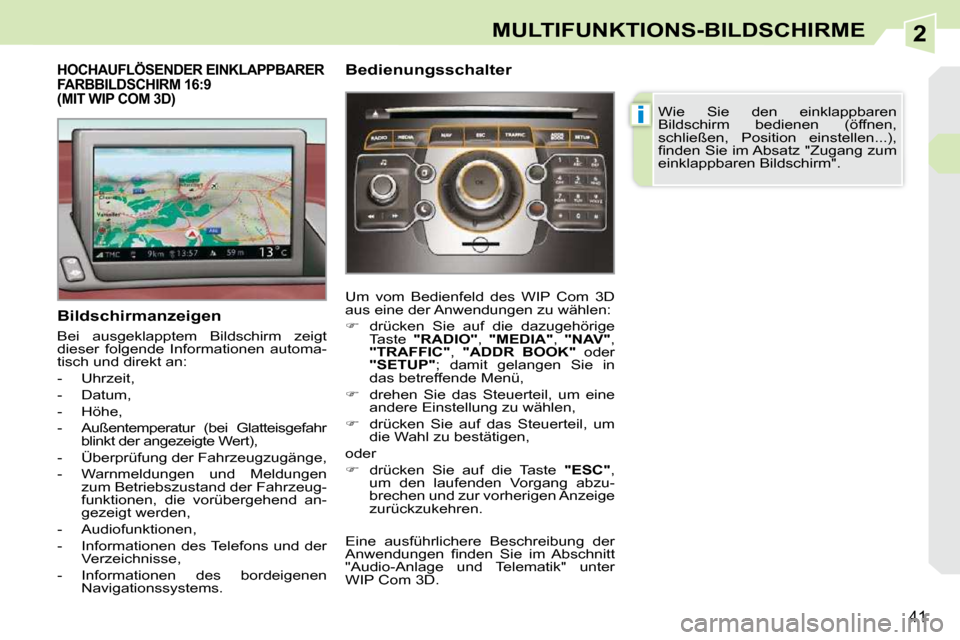

MULTIFUNKTIONS-BILDSCHIRME
HOCHAUFLÖSENDER EINKLAPPBARER FARBBILDSCHIRM 16:9 (MIT WIP COM 3D)
Bildschirmanzeigen
Bei ausgeklapptem Bildschirm zeigt
dieser folgende Informationen automa-
tisch und direkt an:
- Uhrzeit,
- Datum,
- Höhe,
- Außentemperatur (bei Glatteisgefahr blinkt der angezeigte Wert),
- Überprüfung der Fahrzeugzugänge,
- Warnmeldungen und Meldungen zum Betriebszustand der Fahrzeug-
funktionen, die vorübergehend an-
gezeigt werden,
- Audiofunktionen,
- Informationen des Telefons und der Verzeichnisse,
- Informationen des bordeigenen Navigationssystems. Bedienungsschalter
Um vom Bedienfeld des WIP Com 3D
aus eine der Anwendungen zu wählen:
drücken Sie auf die dazugehörige
Taste "RADIO" , "MEDIA" , "NAV" ,
"TRAFFIC" , "ADDR BOOK" oder
"SETUP" ; damit gelangen Sie in
das betreffende Menü,
drehen Sie das Steuerteil, um eine
andere Einstellung zu wählen,
drücken Sie auf das Steuerteil, um
die Wahl zu bestätigen,
oder
drücken Sie auf die Taste "ESC" ,
um den laufenden Vorgang abzu-
brechen und zur vorherigen Anzeige
zurückzukehren. Wie Sie den einklappbaren
Bildschirm bedienen (öffnen,
schließen, Position einstellen...),
fi n d e n S i e i m A b s a t z " Z u g a n g z u m
einklappbaren Bildschirm".
Eine ausführlichere Beschreibung der
A n w e n d u n g e n fi n d e n S i e i m A b s c h n i t t
"Audio-Anlage und Telematik" unter
WIP Com 3D.
Page 39 of 294
2
!
42

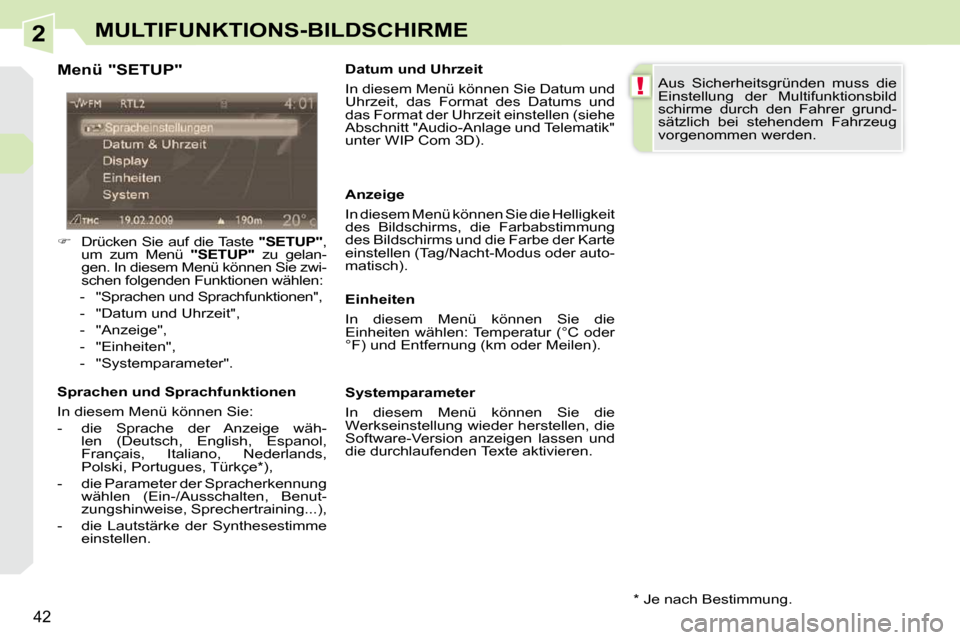

MULTIFUNKTIONS-BILDSCHIRME
Menü "SETUP"
Drücken Sie auf die Taste "SETUP" ,
um zum Menü "SETUP" zu gelan-
gen. In diesem Menü können Sie zwi-
schen folgenden Funktionen wählen:
- "Sprachen und Sprachfunktionen",
- "Datum und Uhrzeit",
- "Anzeige",
- "Einheiten",
- "Systemparameter".
Sprachen und Sprachfunktionen
In diesem Menü können Sie:
- die Sprache der Anzeige wäh- len (Deutsch, English, Espanol,
Français, Italiano, Nederlands,
Polski, Portugues, Türkçe * ),
- die Parameter der Spracherkennung wählen (Ein-/Ausschalten, Benut-
zungshinweise, Sprechertraining...),
- die Lautstärke der Synthesestimme einstellen. Datum und Uhrzeit
In diesem Menü können Sie Datum und
Uhrzeit, das Format des Datums und
das Format der Uhrzeit einstellen (siehe
Abschnitt "Audio-Anlage und Telematik"
unter WIP Com 3D).
Einheiten
In diesem Menü können Sie die
Einheiten wählen: Temperatur (°C oder
°F) und Entfernung (km oder Meilen).
Systemparameter
In diesem Menü können Sie die
Werkseinstellung wieder herstellen, die
Software-Version anzeigen lassen und
die durchlaufenden Texte aktivieren. Aus Sicherheitsgründen muss die
Einstellung der Multifunktionsbild
schirme durch den Fahrer grund-
sätzlich bei stehendem Fahrzeug
vorgenommen werden.
Anzeige
In diesem Menü können Sie die Helligkeit
des Bildschirms, die Farbabstimmung
des Bildschirms und die Farbe der Karte
einstellen (Tag/Nacht-Modus oder auto-
matisch).
* Je nach Bestimmung .
Page 40 of 294
2
i
i
43

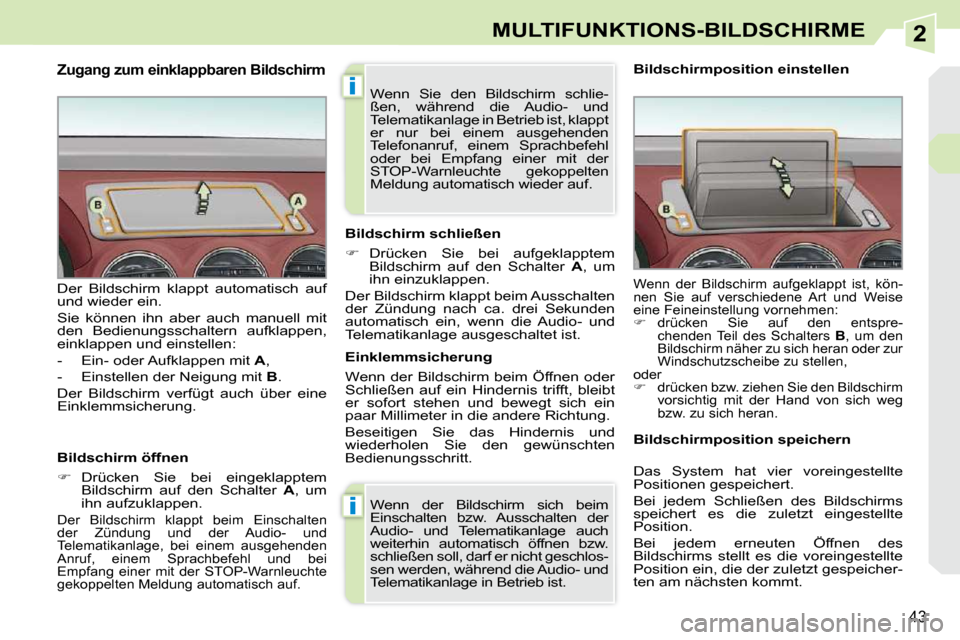

MULTIFUNKTIONS-BILDSCHIRME
Zugang zum einklappbaren Bildschirm
Bildschirm öffnen
Drücken Sie bei eingeklapptem
Bildschirm auf den Schalter A , um
ihn aufzuklappen.
Der Bildschirm klappt beim Einschalten
der Zündung und der Audio- und
Telematikanlage, bei einem ausgehenden
Anruf, einem Sprachbefehl und bei
Empfang einer mit der STOP-Warnleuchte
gekoppelten Meldung automatisch auf.
Der Bildschirm klappt automatisch auf
und wieder ein.
Sie können ihn aber auch manuell mit
den Bedienungsschaltern aufklappen,
einklappen und einstellen:
- Ein- oder Aufklappen mit A ,
- Einstellen der Neigung mit B .
Der Bildschirm verfügt auch über eine
Einklemmsicherung. Bildschirm schließen
Drücken Sie bei aufgeklapptem
Bildschirm auf den Schalter A , um
ihn einzuklappen.
Der Bildschirm klappt beim Ausschalten
der Zündung nach ca. drei Sekunden
automatisch ein, wenn die Audio- und
Telematikanlage ausgeschaltet ist.
Wenn der Bildschirm sich beim
Einschalten bzw. Ausschalten der
Audio- und Telematikanlage auch
weiterhin automatisch öffnen bzw.
schließen soll, darf er nicht geschlos-
sen werden, während die Audio- und
Telematikanlage in Betrieb ist. Wenn der Bildschirm aufgeklappt ist, kön-
nen Sie auf verschiedene Art und Weise
eine Feineinstellung vornehmen:
drücken Sie auf den entspre-
chenden Teil des Schalters B , um den
Bildschirm näher zu sich heran oder zur
Windschutzscheibe zu stellen,
oder
drücken bzw. ziehen Sie den Bildschirm
vorsichtig mit der Hand von sich weg
bzw. zu sich heran.
Bildschirmposition einstellen
Einklemmsicherung
Wenn der Bildschirm beim Öffnen oder
Schließen auf ein Hindernis trifft, bleibt
er sofort stehen und bewegt sich ein
paar Millimeter in die andere Richtung.
Beseitigen Sie das Hindernis und
wiederholen Sie den gewünschten
Bedienungsschritt. Bildschirmposition speichern
Das System hat vier voreingestellte
Positionen gespeichert.
Bei jedem Schließen des Bildschirms
speichert es die zuletzt eingestellte
Position.
Bei jedem erneuten Öffnen des
Bildschirms stellt es die voreingestellte
Position ein, die der zuletzt gespeicher-
ten am nächsten kommt.
Wenn Sie den Bildschirm schlie-
ßen, während die Audio- und
Telematikanlage in Betrieb ist, klappt
er nur bei einem ausgehenden
Telefonanruf, einem Sprachbefehl
oder bei Empfang einer mit der
STOP-Warnleuchte gekoppelten
Meldung automatisch wieder auf.
