Peugeot 308 CC 2009 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: 308 CC, Model: Peugeot 308 CC 2009Pages: 294, PDF-Größe: 23.56 MB
Page 51 of 294
3
i
53

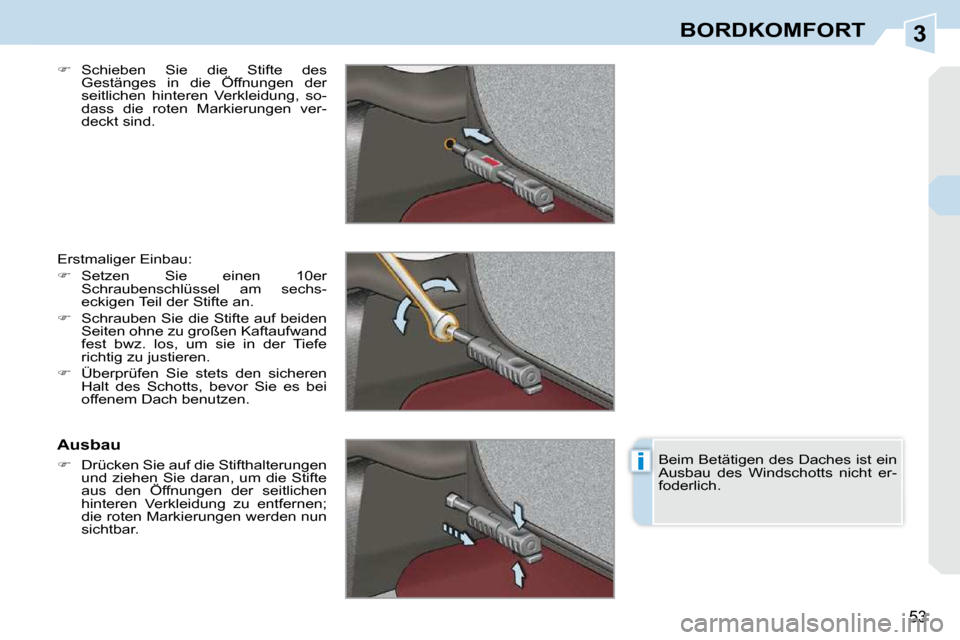

BORDKOMFORT
Schieben Sie die Stifte des
Gestänges in die Öffnungen der
seitlichen hinteren Verkleidung, so-
dass die roten Markierungen ver-
deckt sind.
Erstmaliger Einbau:
Setzen Sie einen 10er
Schraubenschlüssel am sechs-
eckigen Teil der Stifte an.
Schrauben Sie die Stifte auf beiden
Seiten ohne zu großen Kaftaufwand
fest bwz. los, um sie in der Tiefe
richtig zu justieren.
Überprüfen Sie stets den sicheren
Halt des Schotts, bevor Sie es bei
offenem Dach benutzen.
Ausbau
Drücken Sie auf die Stifthalterungen
und ziehen Sie daran, um die Stifte
aus den Öffnungen der seitlichen
hinteren Verkleidung zu entfernen;
die roten Markierungen werden nun
sichtbar. Beim Betätigen des Daches ist ein
Ausbau des Windschotts nicht er-
foderlich.
Page 52 of 294
3BORDKOMFORT

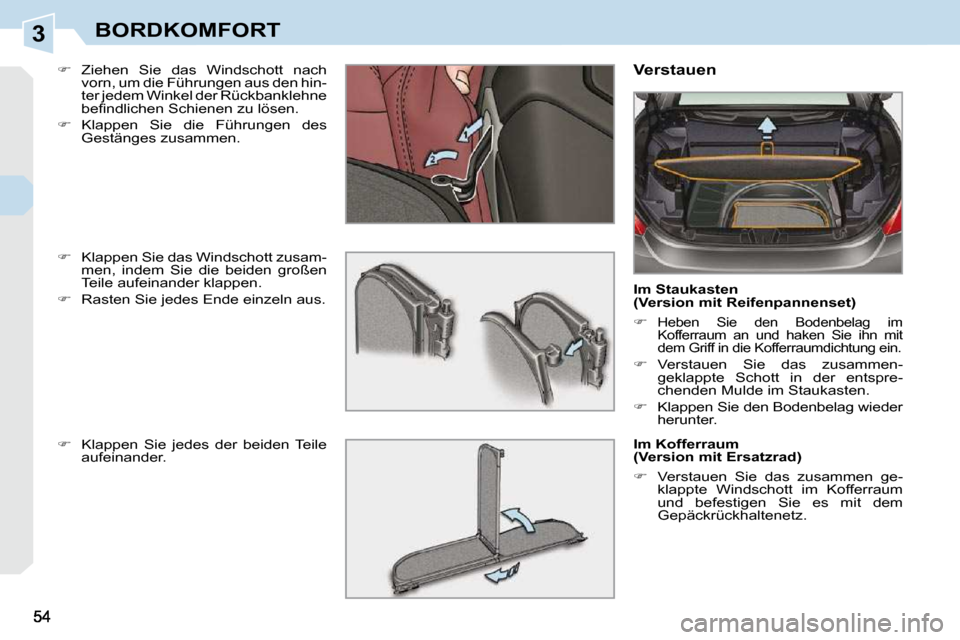

Ziehen Sie das Windschott nach
vorn, um die Führungen aus den hin-
ter jedem Winkel der Rückbanklehne
b e fi n d l i c h e n S c h i e n e n z u l ö s e n .
Klappen Sie die Führungen des
Gestänges zusammen. Verstauen
Im Staukasten
(Version mit Reifenpannenset)
Heben Sie den Bodenbelag im
Kofferraum an und haken Sie ihn mit
dem Griff in die Kofferraumdichtung ein.
Verstauen Sie das zusammen-
geklappte Schott in der entspre-
chenden Mulde im Staukasten.
Klappen Sie den Bodenbelag wieder
herunter.
Im Kofferraum
(Version mit Ersatzrad)
Verstauen Sie das zusammen ge-
klappte Windschott im Kofferraum
und befestigen Sie es mit dem
Gepäckrückhaltenetz.
Klappen Sie das Windschott zusam-
men, indem Sie die beiden großen
Teile aufeinander klappen.
Rasten Sie jedes Ende einzeln aus.
Klappen Sie jedes der beiden Teile
aufeinander.
Page 53 of 294
3
55
BORDKOMFORT

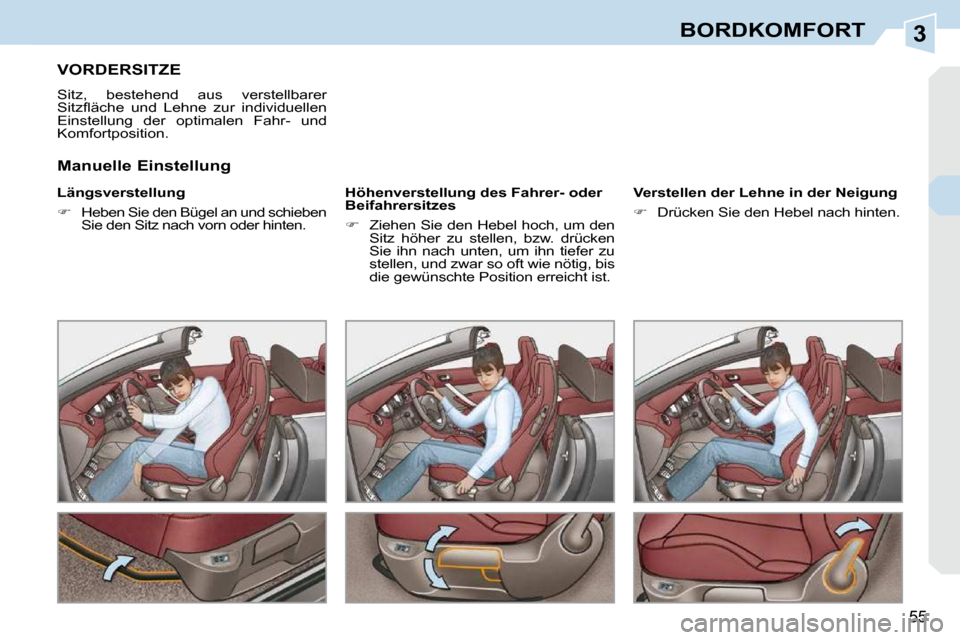

VORDERSITZE
Sitz, bestehend aus verstellbarer
S i t z fl ä c h e u n d L e h n e z u r i n d i v i d u e l l e n
Einstellung der optimalen Fahr- und
Komfortposition.
Längsverstellung
Heben Sie den Bügel an und schieben
Sie den Sitz nach vorn oder hinten. Höhenverstellung des Fahrer- oder
Beifahrersitzes
Ziehen Sie den Hebel hoch, um den
Sitz höher zu stellen, bzw. drücken
Sie ihn nach unten, um ihn tiefer zu
stellen, und zwar so oft wie nötig, bis
die gewünschte Position erreicht ist. Verstellen der Lehne in der Neigung
Drücken Sie den Hebel nach hinten.
Manuelle Einstellung
Page 54 of 294
3
i
56
BORDKOMFORT

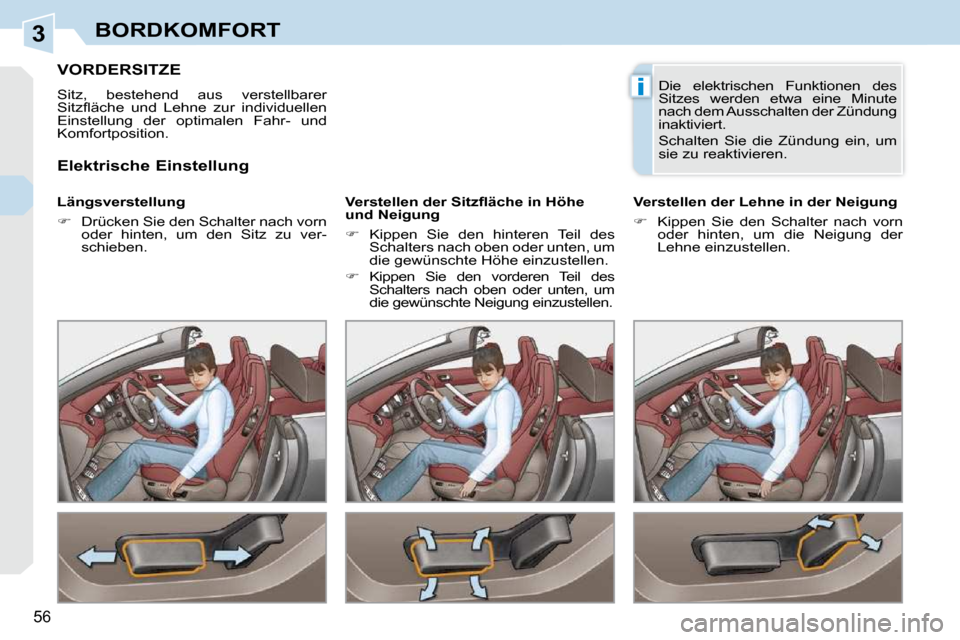

VORDERSITZE
Sitz, bestehend aus verstellbarer
S i t z fl ä c h e u n d L e h n e z u r i n d i v i d u e l l e n
Einstellung der optimalen Fahr- und
Komfortposition.
Längsverstellung
Drücken Sie den Schalter nach vorn
oder hinten, um den Sitz zu ver-
schieben. V e r s t e l l e n d e r S i t z fl ä c h e i n H ö h e
und Neigung
Kippen Sie den hinteren Teil des
Schalters nach oben oder unten, um
die gewünschte Höhe einzustellen.
Kippen Sie den vorderen Teil des
Schalters nach oben oder unten, um
die gewünschte Neigung einzustellen. Verstellen der Lehne in der Neigung
Kippen Sie den Schalter nach vorn
oder hinten, um die Neigung der
Lehne einzustellen.
Elektrische Einstellung
Die elektrischen Funktionen des
Sitzes werden etwa eine Minute
nach dem Ausschalten der Zündung
inaktiviert.
Schalten Sie die Zündung ein, um
sie zu reaktivieren.
Page 55 of 294
3
!
i
57
BORDKOMFORT
Zusätzliche manuelle
Einstellungen Zusätzliche elektrische
Einstellungen
Zugang zu den Rücksitzen
Ziehen Sie den Schalter A hoch, um
die Lehne umzuklappen, der Sitz
schiebt sich automatisch vor.
Drücken Sie beim Zurückstellen auf den Schalter B , bis der Sitz in seine
Ausgangsposition zurückgekehrt ist.
Zugang zu den Rücksitzen
Ziehen Sie den Hebel hoch, um die
Lehne umzuklappen, schieben Sie
dann den Sitz vor.
Schieben Sie den Sitz beim Zurückstellen an der Mitte der
Lehne nach hinten; er kehrt in seine
Ausgangsposition zurück.
Achten Sie darauf, dass weder
Personen noch Gegenstände die
Sitzschiene daran hindern, in ihre
Ausgangsposition zurückzukehren;
dies ist nötig, damit sie richtig ein-
rasten kann.
Diese Funktion ist während der
Fahrt inaktiviert.
Page 56 of 294
3
i!
58
BORDKOMFORT
Bedienungsschalter für das
"AIRWAVE"-System
Bei laufendem Motor lässt sich das
"AIRWAVE"-System in der Kopfstütze
jedes Vordersitzes getrennt schal-
ten. Es erzeugt warme Gebläseluft im
Nacken des betreffenden Insassen. Bedienung der Sitzheizung
Bei laufendem Motor können die
Vordersitze getrennt beheizt werden.
Der Regler an der Seite jedes
Vordersitzes dient zum Einschalten
und Einstellen der gewünschten
Heizstufe:
0: Aus
1: Schwach
2: Mittel
3: Stark
Stellen Sie die gewünschte
Temperatur und Gebläsestärke mit
dem betreffenden Drehschalter an
der Mittelkonsole ein:
0: Aus
1: Schwach
2: Mittel
3: Stark
Lenken Sie die austretende
Gebläseluft mit Hilfe des Drehreglers
an jeder Belüftungsdüse wahlweise
nach oben, in die Mitte oder nach
unten.
Die Gebläseluft tritt erst nach eini-
gen Sekunden aus, damit Sie keinen
Wärmeschock aufgrund des Unterschiedes
zwischen der Außentemperatur und der
gewünschten Temperatur erleiden. Benutzen Sie das "AIRWAVE"-
System nicht, wenn auf dem
Beifahrersitz ein Kindersitz einge-
baut ist.
Page 57 of 294
3
i
!
!
59
BORDKOMFORT

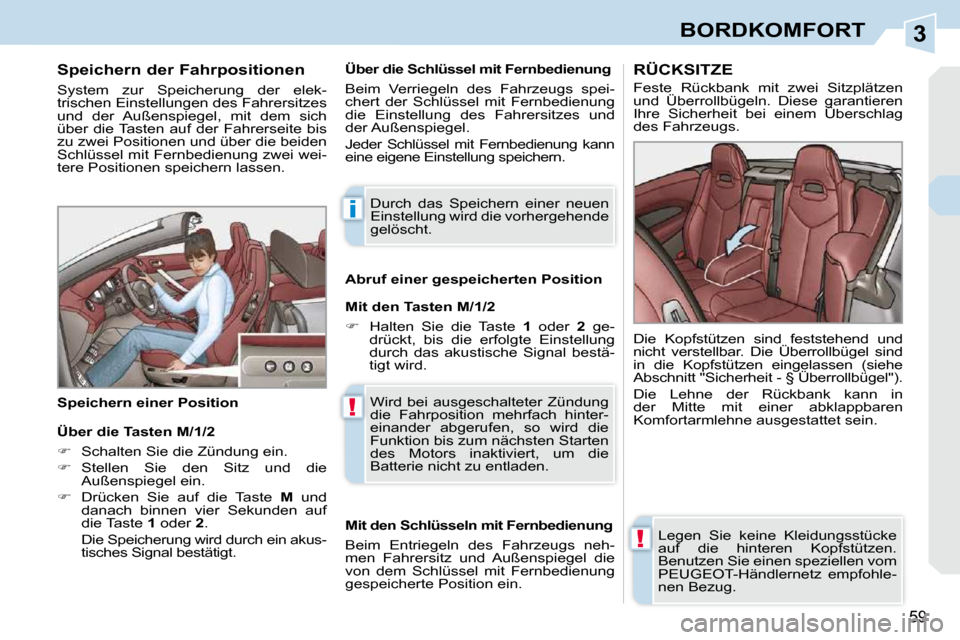

Speichern der Fahrpositionen
System zur Speicherung der elek-
trischen Einstellungen des Fahrersitzes
und der Außenspiegel, mit dem sich
über die Tasten auf der Fahrerseite bis
zu zwei Positionen und über die beiden
Schlüssel mit Fernbedienung zwei wei-
tere Positionen speichern lassen. Abruf einer gespeicherten Position
Speichern einer Position Durch das Speichern einer neuen
Einstellung wird die vorhergehende
gelöscht.
Wird bei ausgeschalteter Zündung
die Fahrposition mehrfach hinter-
einander abgerufen, so wird die
Funktion bis zum nächsten Starten
des Motors inaktiviert, um die
Batterie nicht zu entladen.
Über die Schlüssel mit Fernbedienung
Beim Verriegeln des Fahrzeugs spei-
chert der Schlüssel mit Fernbedienung
die Einstellung des Fahrersitzes und
der Außenspiegel.
Jeder Schlüssel mit Fernbedienung kann
eine eigene Einstellung speichern.
Mit den Tasten M/1/2
Halten Sie die Taste 1 oder 2 ge-
drückt, bis die erfolgte Einstellung
durch das akustische Signal bestä-
tigt wird.
Mit den Schlüsseln mit Fernbedienung
Beim Entriegeln des Fahrzeugs neh-
men Fahrersitz und Außenspiegel die
von dem Schlüssel mit Fernbedienung
gespeicherte Position ein.
Über die Tasten M/1/2
Schalten Sie die Zündung ein.
Stellen Sie den Sitz und die
Außenspiegel ein.
Drücken Sie auf die Taste M und
danach binnen vier Sekunden auf
die Taste 1 oder 2 .
Die Speicherung wird durch ein akus- tisches Signal bestätigt. RÜCKSITZE
Feste Rückbank mit zwei Sitzplätzen
und Überrollbügeln. Diese garantieren
Ihre Sicherheit bei einem Überschlag
des Fahrzeugs.
Legen Sie keine Kleidungsstücke
auf die hinteren Kopfstützen.
Benutzen Sie einen speziellen vom
PEUGEOT-Händlernetz empfohle-
nen Bezug.
Die Kopfstützen sind feststehend und
nicht verstellbar. Die Überrollbügel sind
in die Kopfstützen eingelassen (siehe
Abschnitt "Sicherheit - § Überrollbügel").
Die Lehne der Rückbank kann in
der Mitte mit einer abklappbaren
Komfortarmlehne ausgestattet sein.
Page 58 of 294
3
i
!
!
59
BORDKOMFORT
Speichern der Fahrpositionen
System zur Speicherung der elek-
trischen Einstellungen des Fahrersitzes
und der Außenspiegel, mit dem sich
über die Tasten auf der Fahrerseite bis
zu zwei Positionen und über die beiden
Schlüssel mit Fernbedienung zwei wei-
tere Positionen speichern lassen. Abruf einer gespeicherten Position
Speichern einer Position Durch das Speichern einer neuen
Einstellung wird die vorhergehende
gelöscht.
Wird bei ausgeschalteter Zündung
die Fahrposition mehrfach hinter-
einander abgerufen, so wird die
Funktion bis zum nächsten Starten
des Motors inaktiviert, um die
Batterie nicht zu entladen.
Über die Schlüssel mit Fernbedienung
Beim Verriegeln des Fahrzeugs spei-
chert der Schlüssel mit Fernbedienung
die Einstellung des Fahrersitzes und
der Außenspiegel.
Jeder Schlüssel mit Fernbedienung kann
eine eigene Einstellung speichern.
Mit den Tasten M/1/2
Halten Sie die Taste 1 oder 2 ge-
drückt, bis die erfolgte Einstellung
durch das akustische Signal bestä-
tigt wird.
Mit den Schlüsseln mit Fernbedienung
Beim Entriegeln des Fahrzeugs neh-
men Fahrersitz und Außenspiegel die
von dem Schlüssel mit Fernbedienung
gespeicherte Position ein.
Über die Tasten M/1/2
Schalten Sie die Zündung ein.
Stellen Sie den Sitz und die
Außenspiegel ein.
Drücken Sie auf die Taste M und
danach binnen vier Sekunden auf
die Taste 1 oder 2 .
Die Speicherung wird durch ein akus- tisches Signal bestätigt. RÜCKSITZE
Feste Rückbank mit zwei Sitzplätzen
und Überrollbügeln. Diese garantieren
Ihre Sicherheit bei einem Überschlag
des Fahrzeugs.
Legen Sie keine Kleidungsstücke
auf die hinteren Kopfstützen.
Benutzen Sie einen speziellen vom
PEUGEOT-Händlernetz empfohle-
nen Bezug.
Die Kopfstützen sind feststehend und
nicht verstellbar. Die Überrollbügel sind
in die Kopfstützen eingelassen (siehe
Abschnitt "Sicherheit - § Überrollbügel").
Die Lehne der Rückbank kann in
der Mitte mit einer abklappbaren
Komfortarmlehne ausgestattet sein.
Page 59 of 294
3
!
i
i
60
BORDKOMFORT

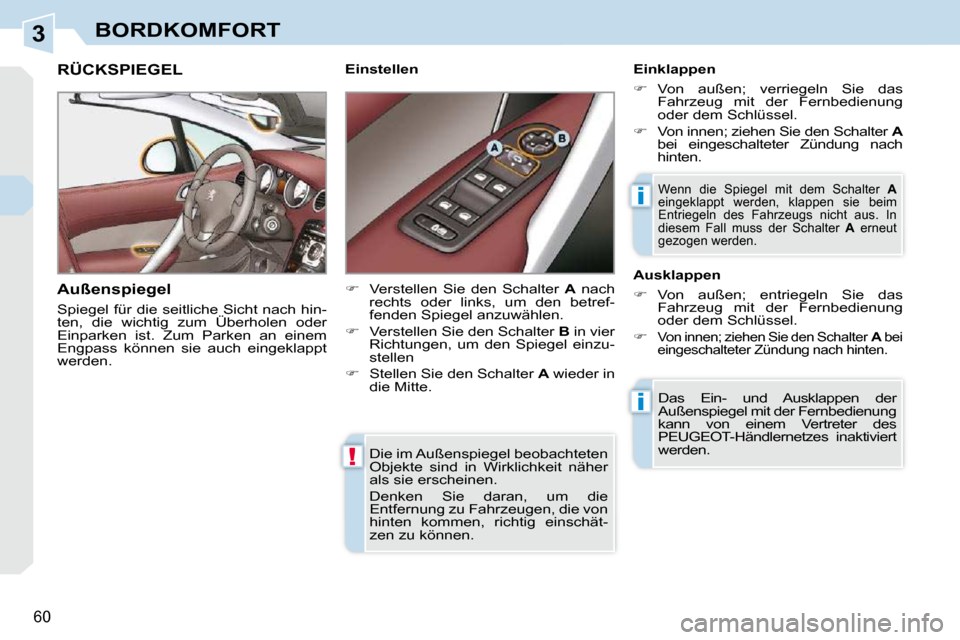

Die im Außenspiegel beobachteten
Objekte sind in Wirklichkeit näher
als sie erscheinen.
Denken Sie daran, um die
Entfernung zu Fahrzeugen, die von
hinten kommen, richtig einschät-
zen zu können.
RÜCKSPIEGEL
Außenspiegel
Spiegel für die seitliche Sicht nach hin-
ten, die wichtig zum Überholen oder
Einparken ist. Zum Parken an einem
Engpass können sie auch eingeklappt
werden. Einklappen
Von außen; verriegeln Sie das
Fahrzeug mit der Fernbedienung
oder dem Schlüssel.
Von innen; ziehen Sie den Schalter A
bei eingeschalteter Zündung nach
hinten.
Das Ein- und Ausklappen der
Außenspiegel mit der Fernbedienung
kann von einem Vertreter des
PEUGEOT-Händlernetzes inaktiviert
werden.
Einstellen
Ausklappen
Von außen; entriegeln Sie das
Fahrzeug mit der Fernbedienung
oder dem Schlüssel.
Von innen; ziehen Sie den Schalter A bei
eingeschalteter Zündung nach hinten.
Wenn die Spiegel mit dem Schalter A
eingeklappt werden, klappen sie beim
Entriegeln des Fahrzeugs nicht aus. In
diesem Fall muss der Schalter A erneut
gezogen werden.
Verstellen Sie den Schalter A nach
rechts oder links, um den betref-
fenden Spiegel anzuwählen.
Verstellen Sie den Schalter B in vier
Richtungen, um den Spiegel einzu-
stellen
Stellen Sie den Schalter A wieder in
die Mitte.
Page 60 of 294
3
!
61
BORDKOMFORT

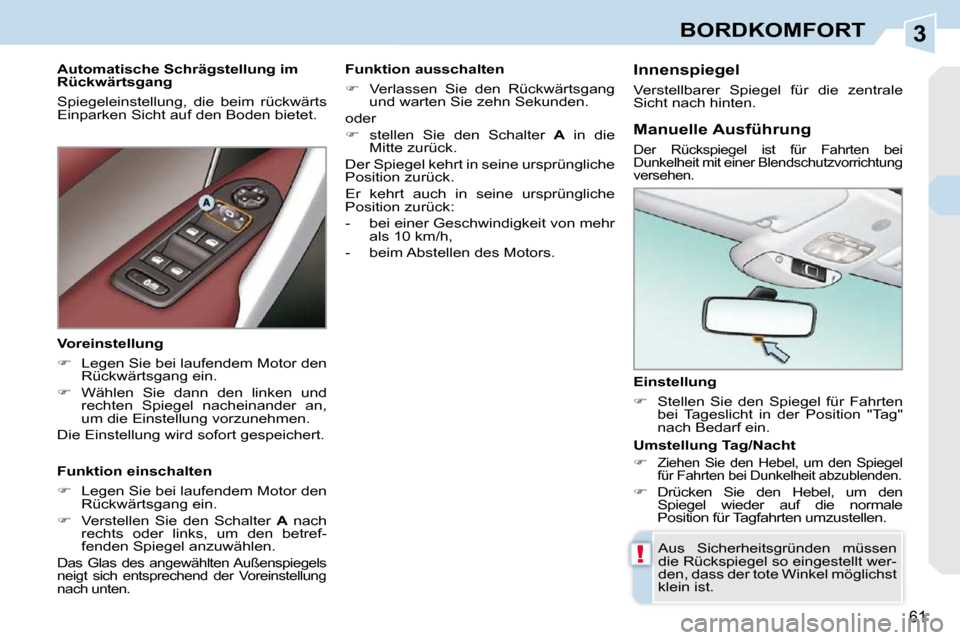

Einstellung
Stellen Sie den Spiegel für Fahrten
bei Tageslicht in der Position "Tag"
nach Bedarf ein.
Aus Sicherheitsgründen müssen
die Rückspiegel so eingestellt wer-
den, dass der tote Winkel möglichst
klein ist.
Manuelle Ausführung
Der Rückspiegel ist für Fahrten bei
Dunkelheit mit einer Blendschutzvorrichtung
versehen.
Umstellung Tag/Nacht
Ziehen Sie den Hebel, um den Spiegel
für Fahrten bei Dunkelheit abzublenden.
Drücken Sie den Hebel, um den
Spiegel wieder auf die normale
Position für Tagfahrten umzustellen.
Automatische Schrägstellung im
Rückwärtsgang
Spiegeleinstellung, die beim rückwärts
Einparken Sicht auf den Boden bietet.
Funktion einschalten
Legen Sie bei laufendem Motor den
Rückwärtsgang ein.
Verstellen Sie den Schalter A nach
rechts oder links, um den betref-
fenden Spiegel anzuwählen.
Das Glas des angewählten Außenspiegels
neigt sich entsprechend der Voreinstellung
nach unten.
Voreinstellung
Legen Sie bei laufendem Motor den
Rückwärtsgang ein.
Wählen Sie dann den linken und
rechten Spiegel nacheinander an,
um die Einstellung vorzunehmen.
Die Einstellung wird sofort gespeichert. Funktion ausschalten
Verlassen Sie den Rückwärtsgang
und warten Sie zehn Sekunden.
oder
stellen Sie den Schalter A in die
Mitte zurück.
Der Spiegel kehrt in seine ursprüngliche
Position zurück.
Er kehrt auch in seine ursprüngliche
Position zurück:
- bei einer Geschwindigkeit von mehr als 10 km/h,
- beim Abstellen des Motors. Innenspiegel
Verstellbarer Spiegel für die zentrale
Sicht nach hinten.
